Гальваника дисков авто своими руками

Нюансы подготовки перед гальваникой болтиков и гаек разборных дисков

Для достижения высокого качества гальванического покрытия (нанесения хрома (медь-никель-хром) либо цинка) большое значение имеет качество подготовки поверхности самих деталей.

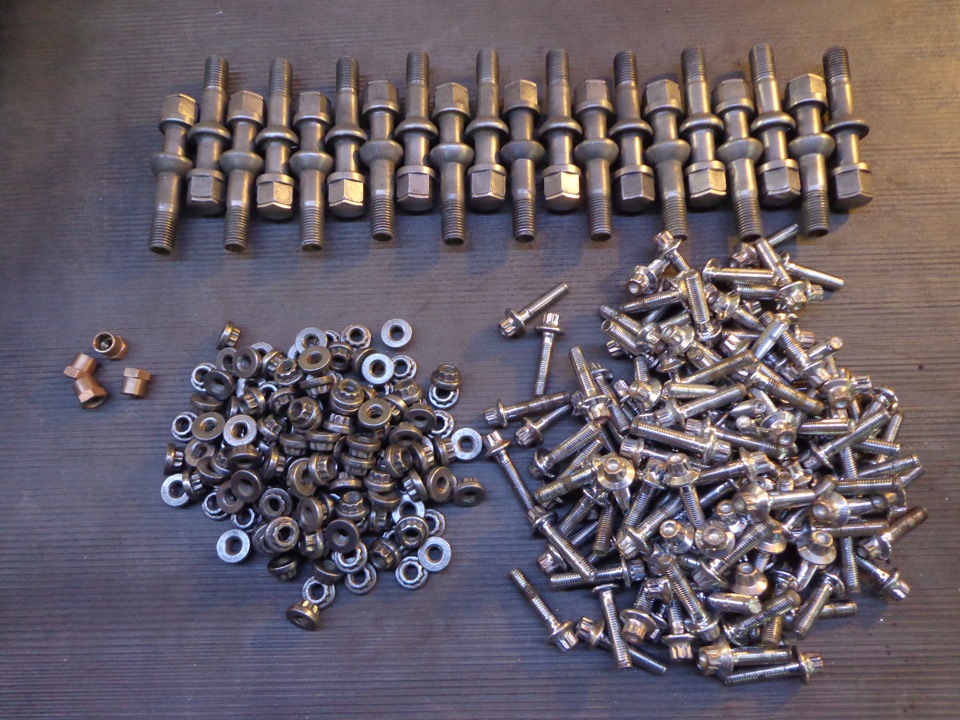

Рассмотрим пример из некоторого количества присланных деталей:

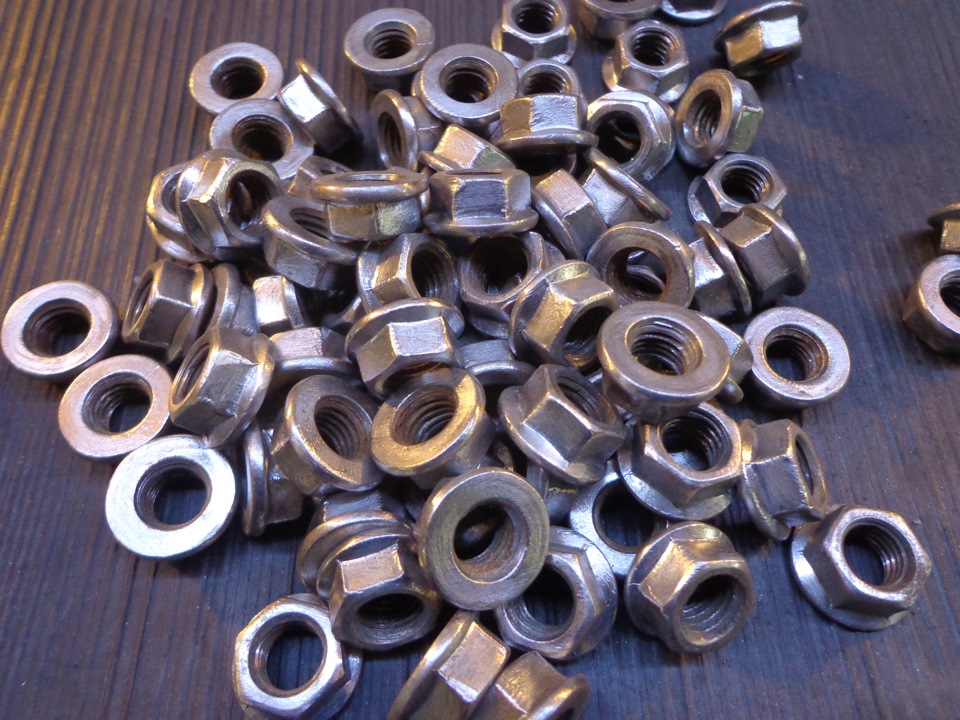

Эти гайки вычищены металлическим ершиком хорошо.
Небольшое количество резьбового фиксатора в резьбе гаек допускается:

Болты OZ имеют повреждения хрома на торце, именно по этой причине они и приехали на перехром.

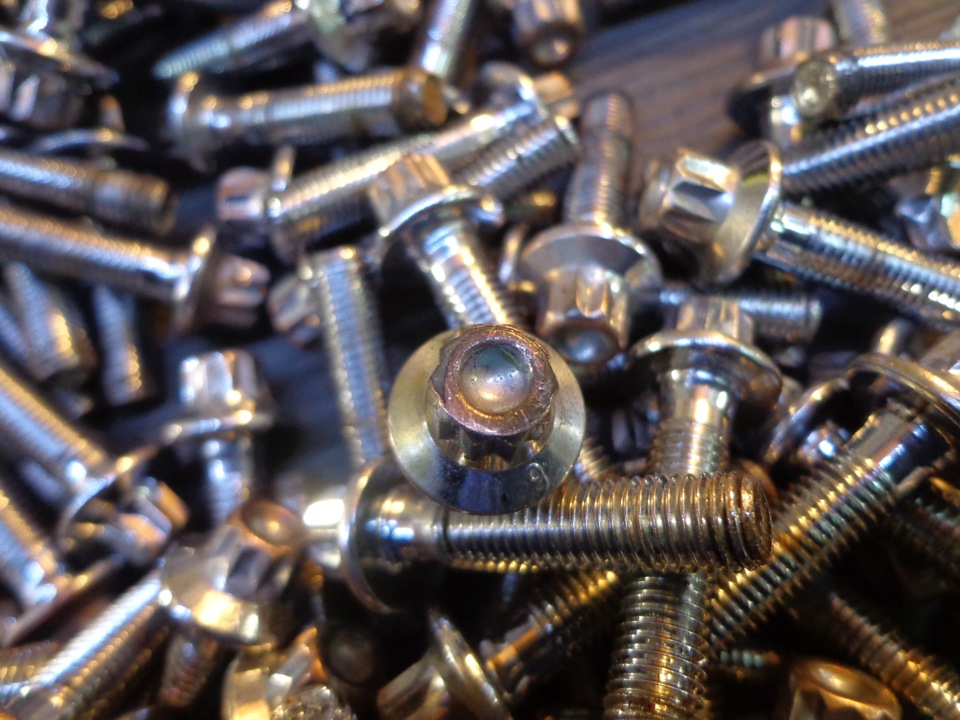

Но пришлось металлическим ершом доочищать центральное углубление от какой-то пасты:

То же касается и конца резьбы- таким он не должен быть после подготовки, ржавчину нужно вычищать тщательнее:

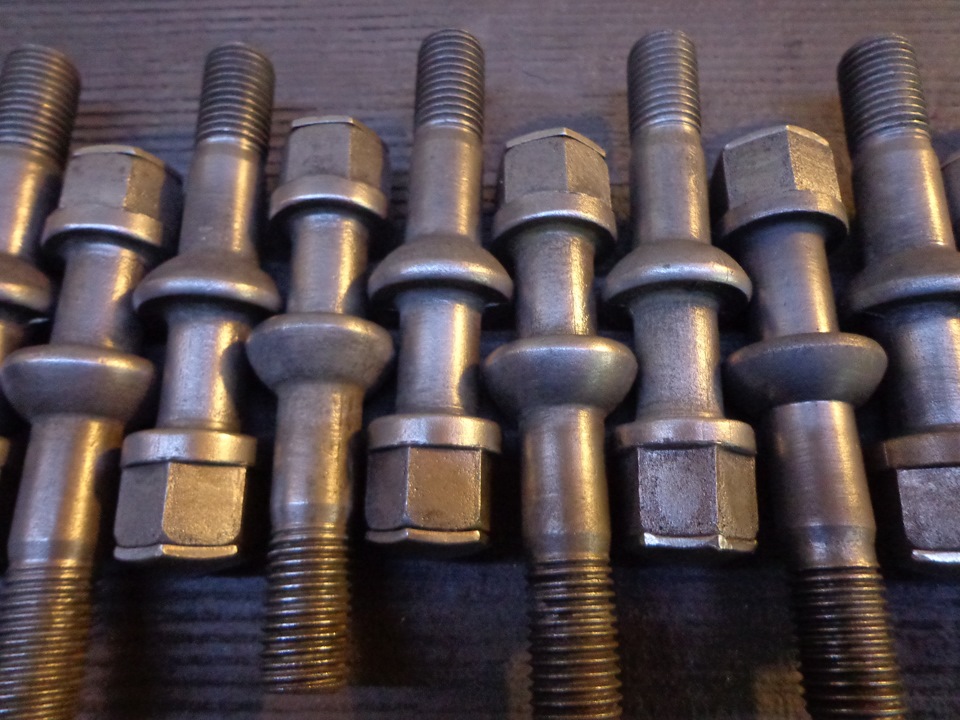

Колесные болты вычищены хорошо:

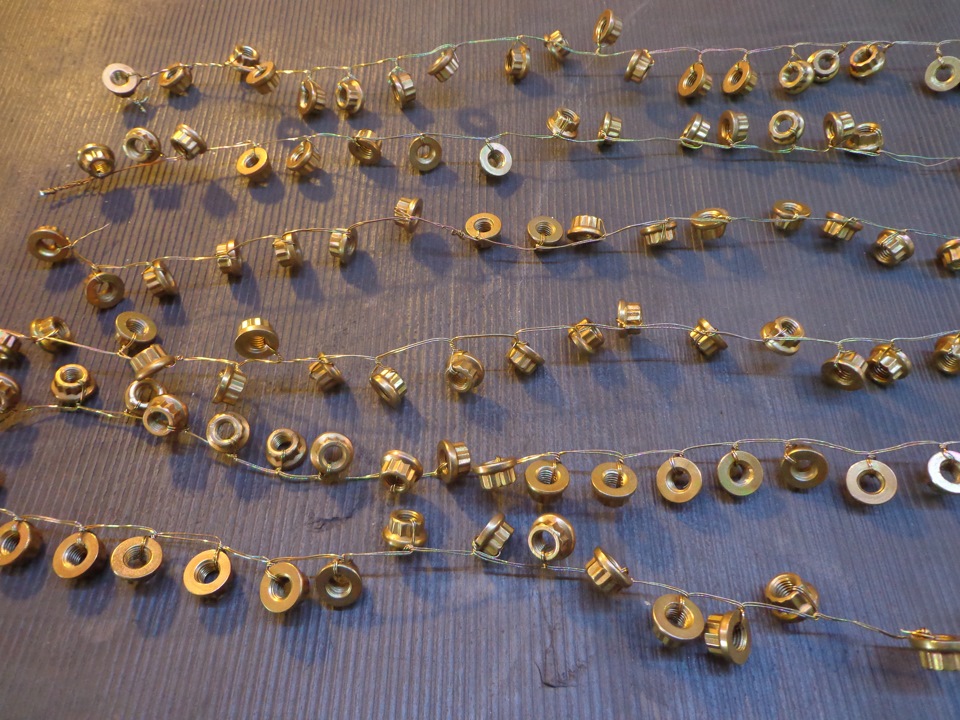

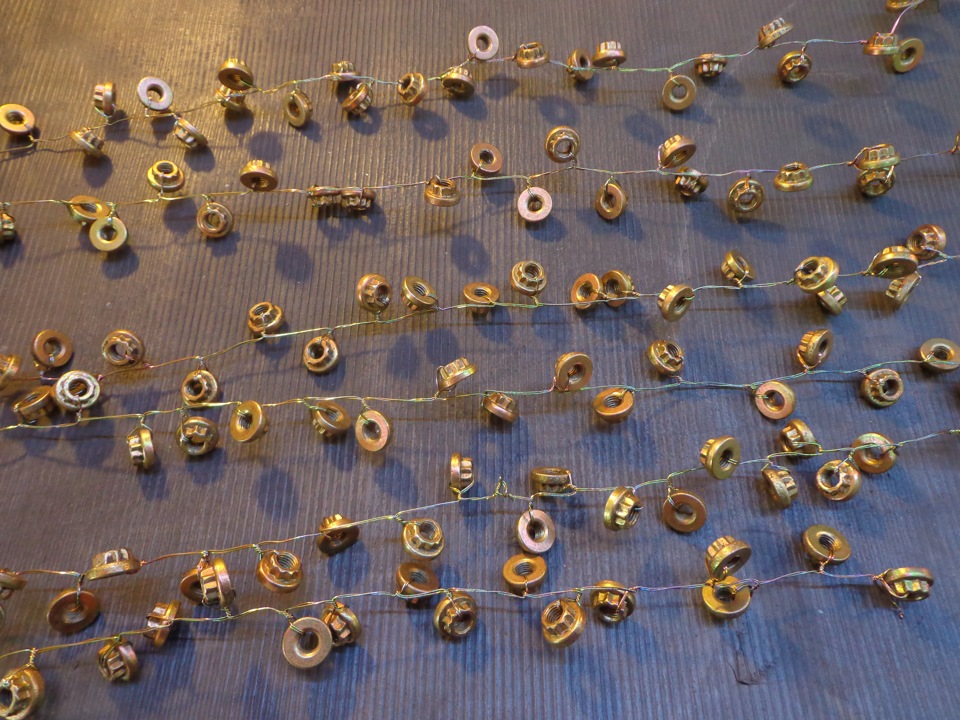

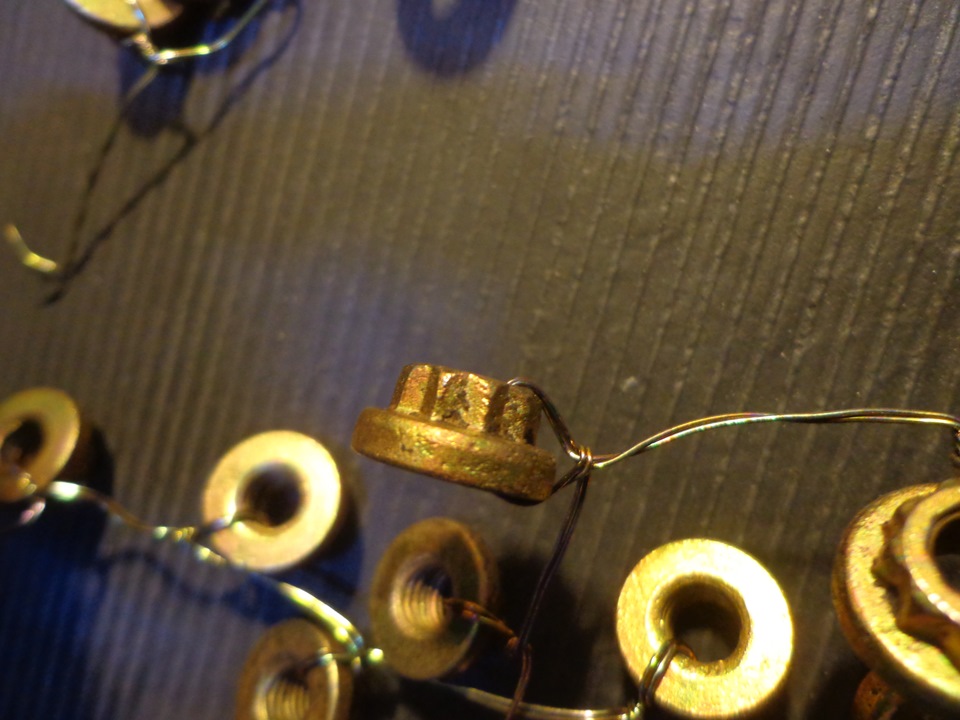

Итог нанесения желтого цинка на гайки одного из комплектов:

Эти гайки были вычищены качественно:

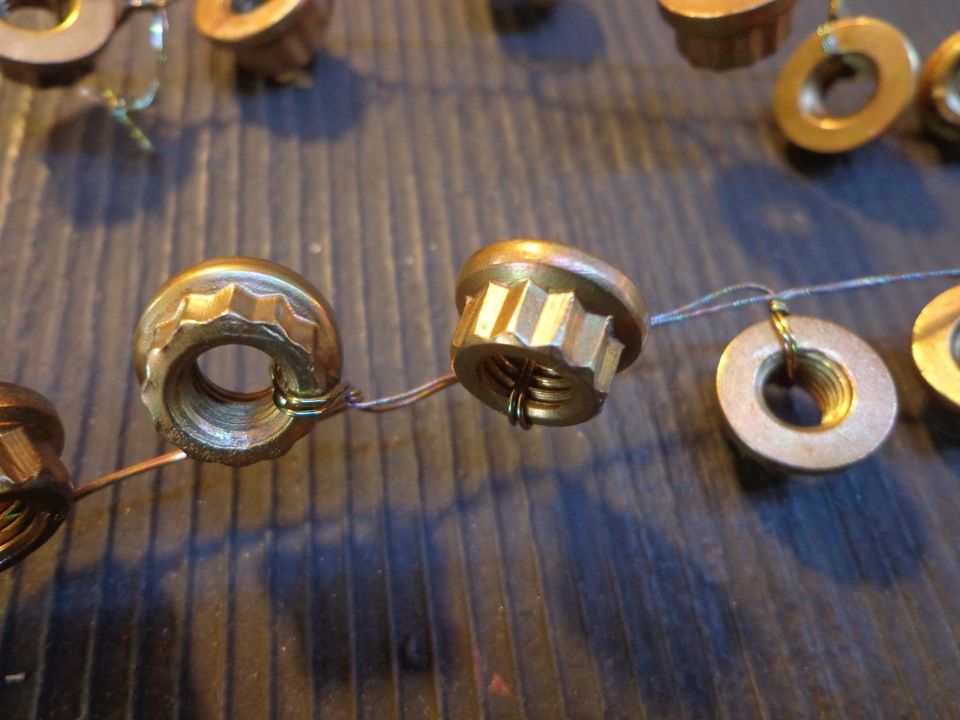

Результат оцинковки другого комплекта гаек:

Наряду с хорошо вычищенными гайками:

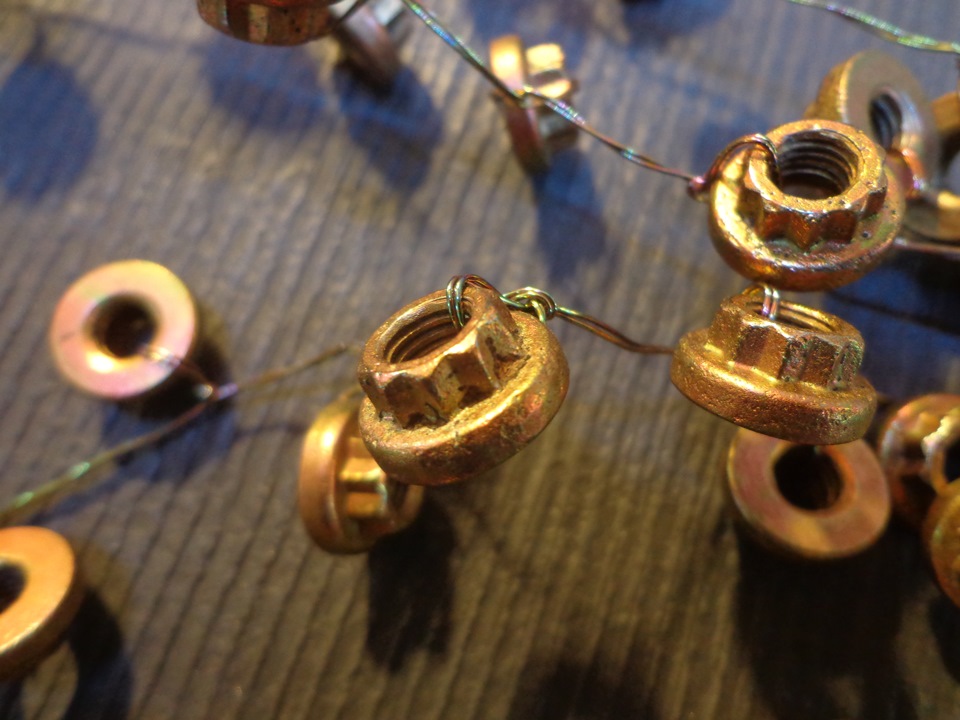

Есть много и вот таких, у которых в шлицах осталась тормозная пыль.

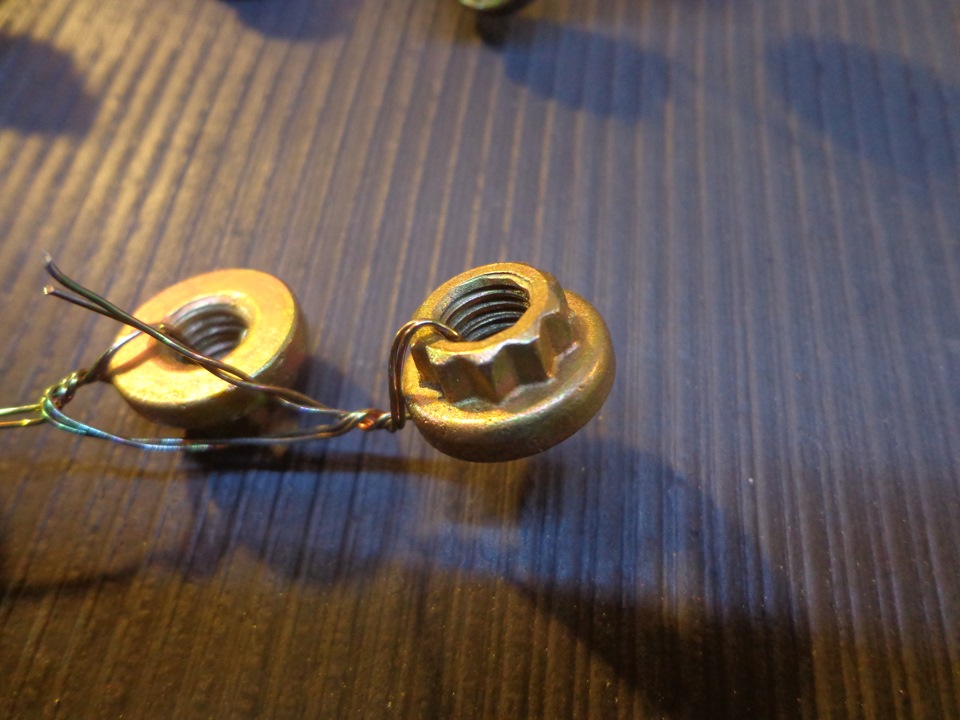

Именно она и мешает получить требуемый результат:

Такие гайки как OZ особенно тщательно нужно вычищать в глубине шлицов:

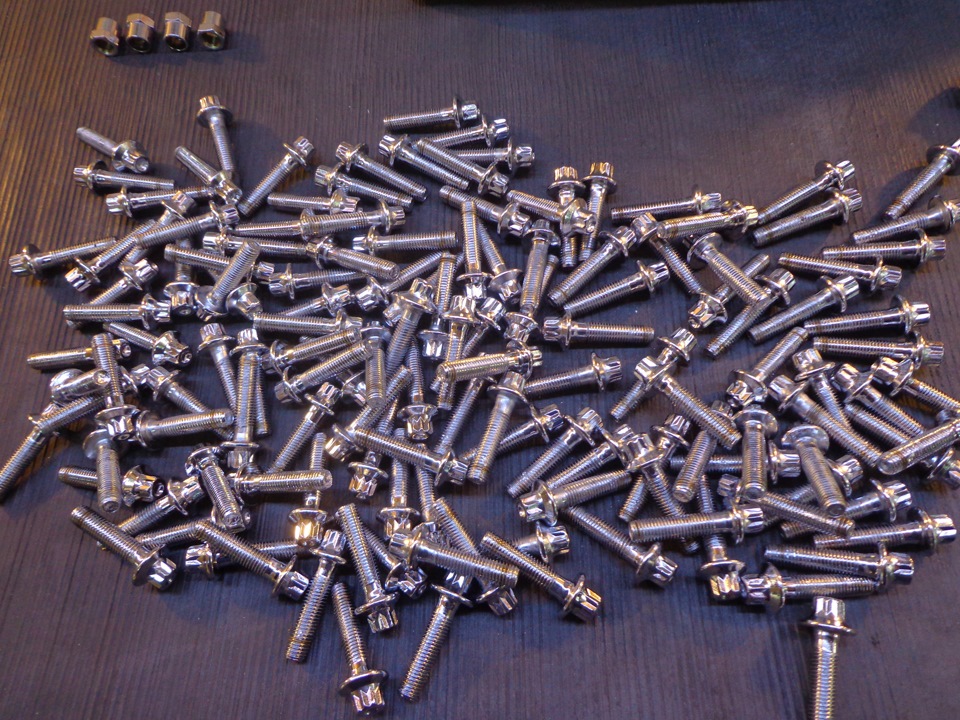

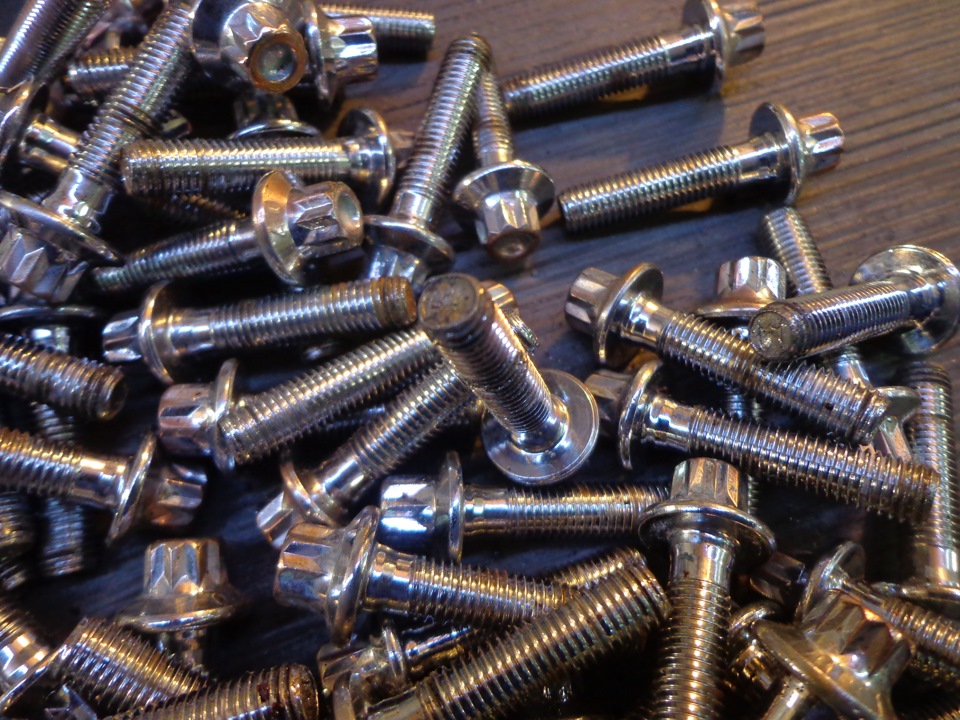

Болты после доочистки получились хорошо:

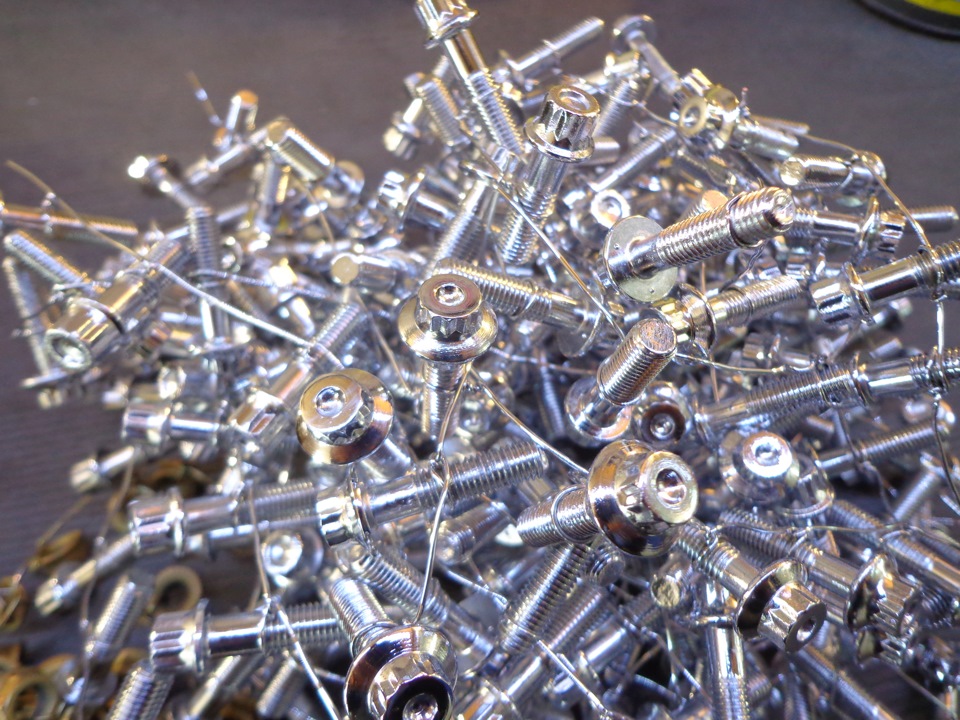

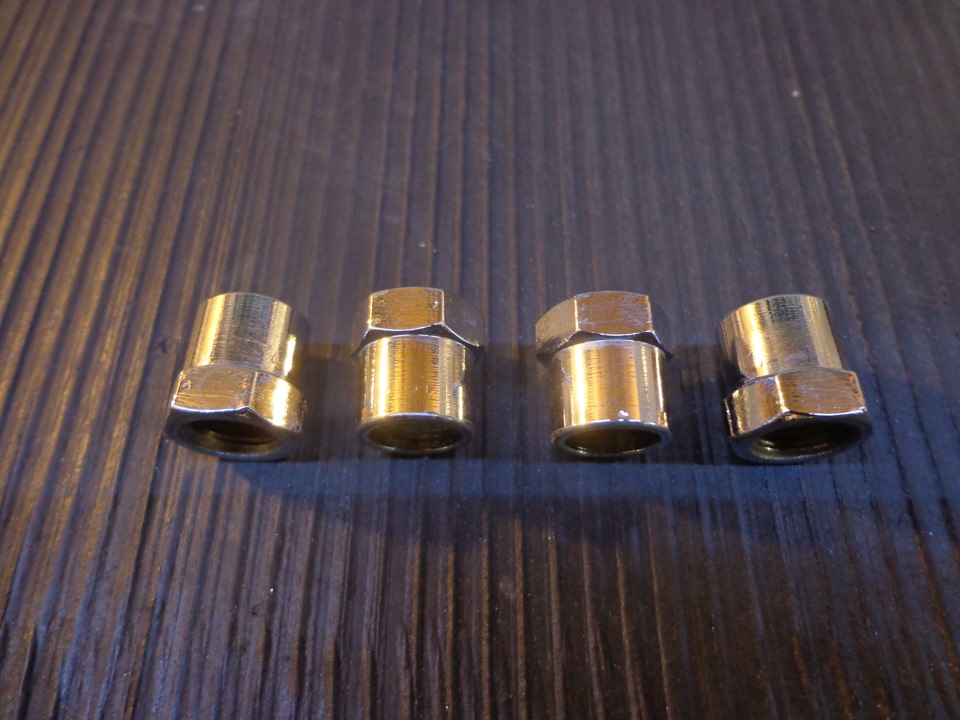

Болты RH тоже хорошо перехромированы:

Ранее облезшие ниппеля получили новое покрытие:

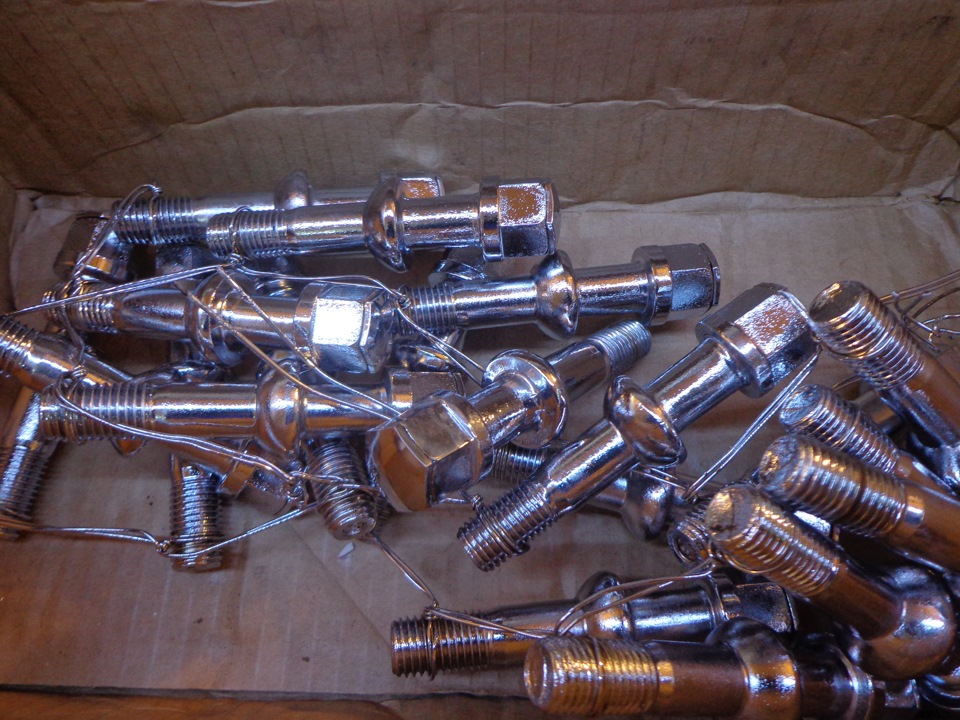

Колесные болты тоже удачно получились благодаря качественно очистке:

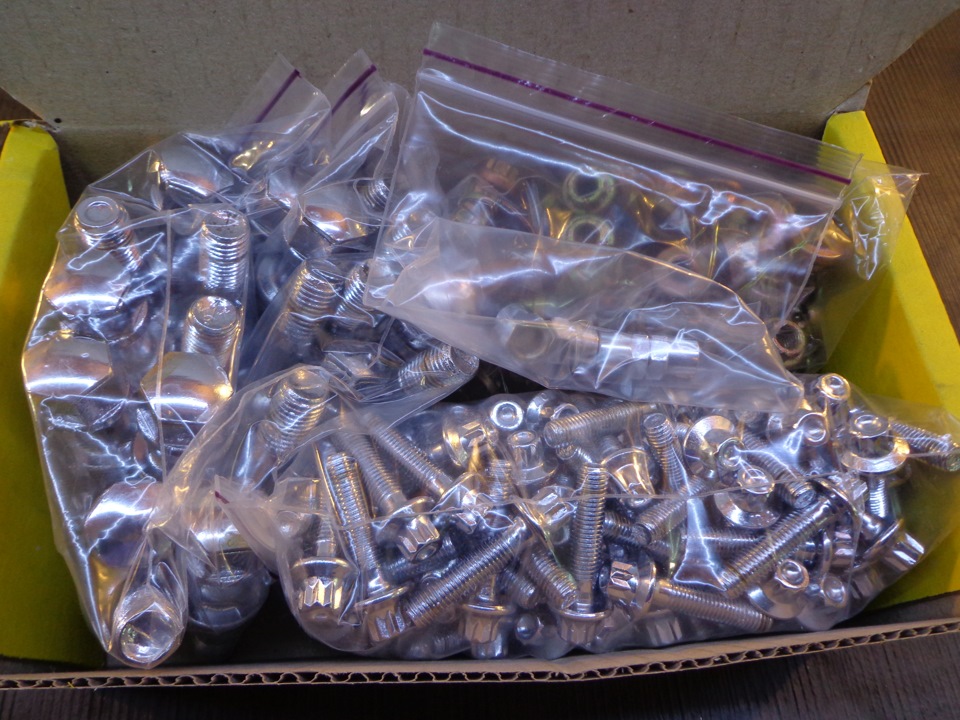

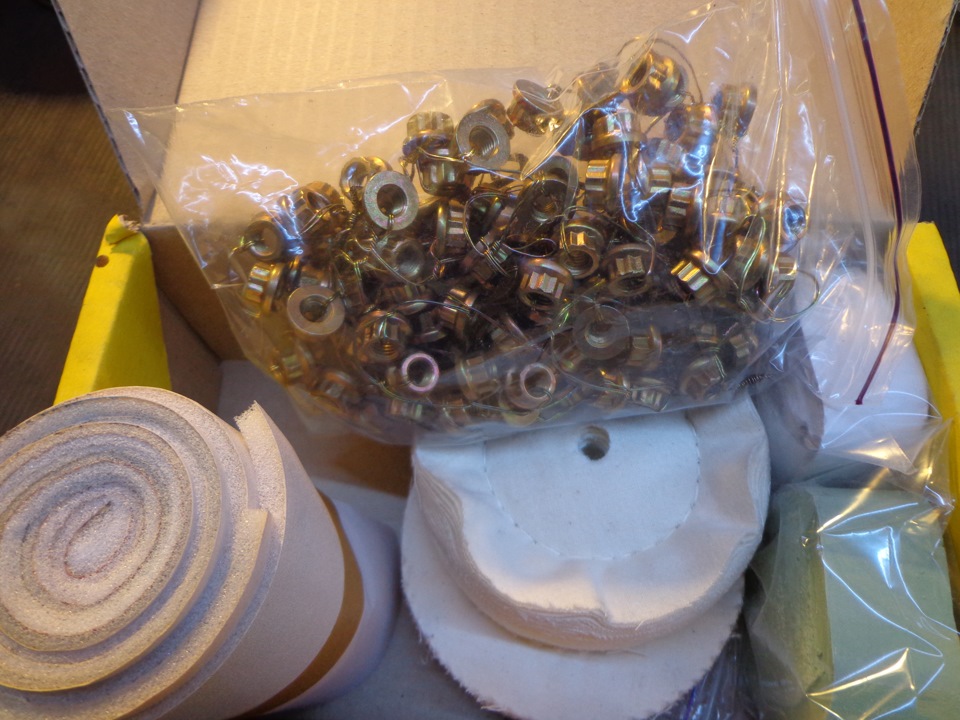

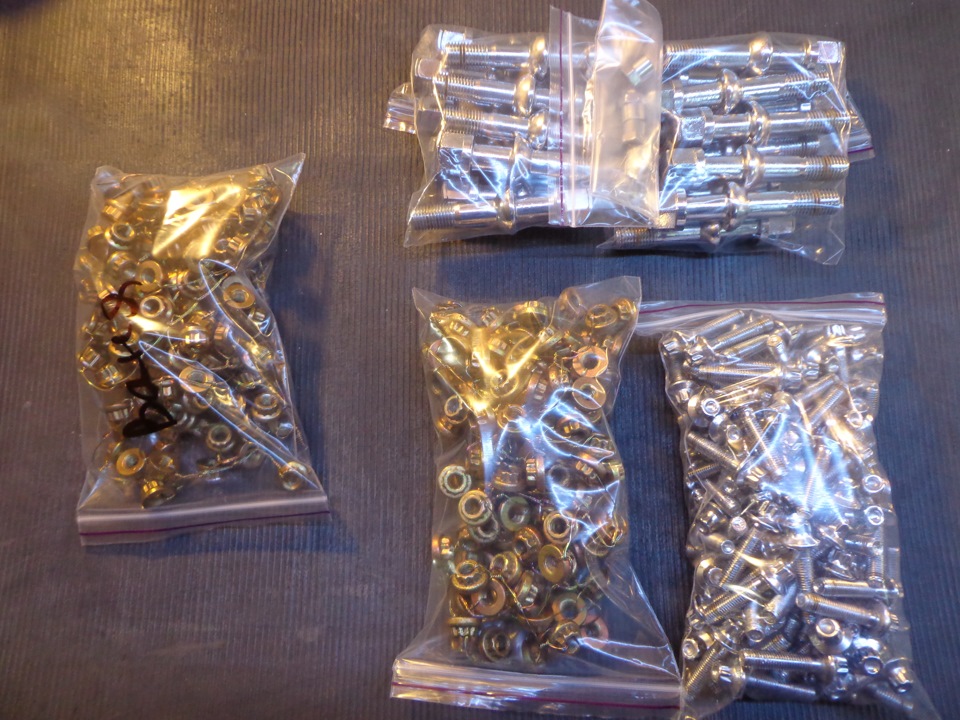

Упаковка должна быть плотной, чтоб детали не болтались в коробках:

Вывод:
Качество покрытия деталей напрямую зависит от качества подготовки Вами поверхности.
Уделяйте этому внимание если производите эту процедуру самостоятельно!

Источник

Хромирование дисков

Нанесение на поверхность автомобильных дисков защитного слоя позволяет не только повысить привлекательность товара для покупателей, но и увеличивает срок их службы. Хромирование дисков создаёт им прекрасную защиту от влияния внешних факторов.

Воздействие вредоносных факторов на диски колёс автомобиля при движении по дорогам требует их защиты от коррозии. К ним относят присутствие:

Защита от них предусматривает:

Хромирование дисков позволяет предохранить их от влияния агрессивной среды, обеспечить дополнительную привлекательность автомобилю. Нанесение хромового покрытия означает насыщение хромом поверхности колесных дисков.

Хромирование автомобильных дисков обеспечивает антикоррозионную защиту, отсутствие повреждений при механическом воздействии (сколы, царапины).

Технологии нанесения хрома

Различают следующие технологии хромирования:

При любой технологии хромирования дисков обязательно проводится очистка их от грязи, масел, коррозии, других посторонних загрязнений с последующим обезжириванием. Это обеспечивает получение защитной плёнки из хрома надлежащего качества.

Различают промышленный и индивидуальный метод получения хромового покрытия. Только в промышленных условиях можно обеспечить необходимые параметры процессов хромирования при гальваническом, горячем, вакуумном способах хромирования с соблюдением гигиенических норм.

Гальваническое хромирование дисков

Процесс гальванического хромирования литых дисков является дорогостоящей и продолжительной по времени технологической операцией. Он основан на протекании электрохимических реакций, которые приводят к адгезии хрома в подложку (диск колеса).

Гальваническое хромирование дисков

Электрохимическая реакция происходит в электролите с погружённым диском. Чтобы шла эта реакция нужно иметь большую ёмкость. Для запуска электрохимической реакции необходимо подключение электрического тока к электродам, которые погружены в электролит. Катодом является автомобильный диск, анодом — деталь, содержащая хром. Хром осаждается на катоде.

Хромирование литых дисков производят в автоматическом или полуавтоматическом режимах, что обеспечивает минимальное соприкосновение человека с химическими веществами и выбросами, возникающими при проведении обработки (пары и вредные испарения).

После хромирования их извлекают из ванны и промывают в дистиллированной воде, а после просушки — полируют до получения блеска.

Для получения требуемых параметров получаемого покрытия подбирают нужную силу тока (до 50 А) и вид электролита. Нужно также учитывать марку металла, из которого изготовлен диск. При необходимости можно нанести несколько покрытий, каждый из которых отличается по внешнему виду, защитным свойствам.

Диффузионный и горячий способы

При диффузионном хромировании штампованных дисков насыщение их поверхностного слоя молекулами хрома происходит в печи при высокой температуре. Это становится возможным за счёт обеспечения парообразного состояния содержащих хром заготовок при нагреве.

При горячем хромировании сварных дисков их погружают в ванну с расплавленным хромом. Это позволяет создавать слой хрома на изделиях.

Хромирование в вакууме

Вакуумное хромирование колёсных дисков предполагает использование оборудования, обеспечивающего проведение этого процесса в вакууме. Камера вакуумной установки вмещает их и заготовку из хрома, которую разогревают до 600°С. При воздействии вакуума и температуры происходит перенос хрома на поверхность диска.

Задавая параметры вакуума, температуры нагрева можно регулировать характеристики хромирования: толщину, плотность покрытия, скорость его нанесения.

Существует несколько способов вакуумного нанесения покрытий, что подразумевает разную конструкцию применяемых установок.

Наличие вакуума позволяет получить качество покрытия лучше, нежели при использовании гальванического метода. Однако стоимость этого напыления гораздо выше, чем полученная гальваникой.

Покраска

Для придания защитных свойств поверхности производится декоративное хромирование штампованных дисков с использованием лакокрасочных покрытий, содержащих хром. Это один из наиболее доступных способов получения защитных покрытий. Используются однокомпонентные и двухкомпонентные краски.

Однокомпонентные краски распыляют из аэрозольного баллона. Краски из двух компонентов продают в банках. Их наносят на автомобильные диски при помощи кисти.

Покрытие, полученное при использовании двухкомпонентной краски, более износостойкое. Лучшие показатели получают при нанесении грунтовки перед покраской.

При хромировании железных дисков краской получают толщину покрытия большую, чем у перечисленных выше методов. Но оно менее износостойкое и служит не более двух лет, после чего его нужно возобновлять.

Химический метод

При данном методе осаждения хрома в качестве электролита используют дистиллированную воду, используемую для растворения реагента с содержанием хрома. Химическая реакция возникает при погружении диска в раствор с растворённым реагентом. Её результатом является осаждение хрома на нём.

Результат химического хромирования дисков

Этим методом можно осуществлять химическое хромирование дисков в гараже при соблюдении необходимых мер предосторожности. Необходимым условием при проведении этого процесса должна быть обеспечена хорошая вентиляция помещения. Кроме этого нужно использовать респиратор, перчатки, другие элементы защиты человека от агрессивных веществ.

Надёжность этого покрытия ниже, чем полученного гальваникой. Его можно использовать для хромирования штампованных дисков своими руками. Затраты на получение такого покрытия ниже, чем при гальваническом методе.

Уход за дисками

Для сохранения надлежащего качества поверхности хромированных дисков нужно выполнять несложные требования:

Преимущества и недостатки хромирования

Преимущества хромированных дисков, по сравнению с покрашенными, заключается в следующем:

Автомобильный диск до и после хромирования

К недостаткам гальванической, химической технологий нанесения покрытий из хрома можно отнести токсичность электролитов и паров, возникающих при хромировании. Это отрицательно сказывается на здоровье человека. Поэтому лучше их проводить в промышленных условиях с обеспечением всех санитарных норм.

Источник

Хромирование автомобильных колесных дисков: способы и последующий уход

Хромирование дисков автомобиля является одним из вариантов его модификации и тюнинга, позволяющих придать ему индивидуальность. Выполнение такой процедуры предполагает нанесение на поверхность автомобильных дисков слоя хрома – достаточно недорогого материала, обладающего, однако, отличными защитными характеристиками. Кроме того, хромированные диски, отличающиеся исключительными декоративными свойствами, одинаково хорошо смотрятся практически на любом транспортном средстве.

Шикарные диски можно купить, но дешевле обновить старые, покрыв их хромом по одной из доступных технологий

Технологические особенности процесса и варианты его выполнения

При помощи хромирования могут обрабатываться не только колесные диски автомобиля, но также элементы его кузова, ручки и другие детали. При этом они покрываются защитным слоем красивого серебристого цвета с отливом золотого оттенка. Такая технология декоративной и защитной обработки литых дисков и других деталей автомобиля активно используется во многих странах уже на протяжении многих лет.

Хромовое покрытие, как уже говорилось выше, не только делает изделие более привлекательным, но и надежно защищает его от негативного воздействия внешней среды. В частности, хромирование автомобильных дисков обеспечит им надежную защиту от коррозии, механических повреждений и негативного воздействия различных химических средств. Наружная поверхность автомобильных дисков, прошедших процедуру хромирования, более устойчива к образованию сколов и царапин.

Диск до и после нанесения хромового покрытия

Хромировать диски и другие детали автомобиля можно различными способами. Рассмотрим наиболее популярные из них.

Гальванический способ

Данный метод предполагает достаточно длительную обработку, при которой слой металла наносится на изделие в результате протекания электрохимических процессов. Адгезия наносимого металла с обрабатываемой поверхностью в данном случае обеспечивается за счет межмолекулярных связей, что делает готовое покрытие максимально надежным.

Хромирование, выполненное гальваническим способом, хотя и является дорогостоящей процедурой, позволяет нанести на поверхность литых дисков слой хрома, обеспечивающий им надежную защиту не только от коррозии, но и от механических повреждений. Можно выполнить гальваническое хромирование автомобильных дисков своими руками, но для этого придется подготовить соответствующее оборудование и приобрести химические реактивы для электролитического раствора.

Основная проблема самостоятельного гальванического хромирования заключается в том, что для обработки дисков потребуется большая емкость и, как следствие, большой расход электролита

Химический метод

В отличие от гальваники в данном случае не используется соляная кислота, содержащий хром реагент проходит процесс растворения в дистиллированной воде. В процессе химической реакции выделяется хром, который и оседает на повержности обрабатываемой детали.

Данный способ хромирования намного проще гальваники и вполне допускает реализацию собственными силами в домашних условиях. Однако не стоит забывать, что некорректная работа с химическими реактивами чревата весьма серьезными последствиями для здоровья.

На видео ниже можно ознакомиться с принципом и нюансами данной технологии металлизации.

Применение специальных покрытий

Такие лакокрасочные покрытия содержат значительное количество хрома, что и определяет их защитные свойства. Наносить эти покрытия на поверхность литых дисков значительно дешевле, чем выполнять гальваническое хромирование, но сформированный ими защитный слой обладает и значительно меньшей надежностью. Данный метод является наиболее популярным при хромировании дисков своими руками.

Краска под хром бывает в баллончиках (однокомпонентная) или в банках (двухкомпонентная). Последняя обеспечивает более износостойкое покрытие

Диффузионная технология

В производственных условиях хромирование может выполняться по диффузионной технологии. В этом случае обрабатываемый диск и хромосодержащий состав помещаются в печь, где они нагреваются до высокой температуры. В результате хромосодержащий состав переходит в парообразное состояние, и молекулы хрома проникают в поверхностный слой обрабатываемого изделия.

Сушка дисков после хромирования

Горячий метод

При выполнении хромирования по горячей технологии диск помещается в ванну с расплавленным хромом, который и формирует на его поверхности защитный слой.

Два последних метода обработки требуют использования достаточно сложного производственного оборудования, а также создания определенных технологических условий, поэтому реализовать их в частном порядке проблематично.

Преимущества применения хромирования для дисков

Среди наиболее значимых преимуществ, которыми обладают колесные диски, покрытые защитным слоем хрома, надо выделить следующие.

Как ухаживать за хромированными дисками

Важно знать не только то, как хромировать автомобильные диски, но и то, как ухаживать за нанесенным на них покрытием, которое, несмотря на надежность, требует к себе постоянного внимания.

Для удаления сильных загрязнений используйте специальные средства для хромовых поверхностей

Для того чтобы на протяжении длительного времени сохранить внешний вид хромированных дисков и защитные характеристики их покрытия в первоначальном состоянии, следует придерживаться нескольких несложных рекомендаций.

Если следовать всем вышеперечисленным рекомендациям и тщательно следить за состоянием хромированных дисков своего автомобиля, можно долго сохранять их привлекательный внешний вид.

Источник

Хромирование автомобильных дисков

Описание различных способов хромирования

Прежде всего следует понимать, зачем хромируют автомобильные детали. Кроме высоких декоративных качеств, хромовое покрытие придает запчастям 100%-ную защиту от коррозии и на 30% снижают износ. Правильно нанесенных хром прочнее стали.

В настоящее время существует несколько методов хромирования в домашних условиях. Например, использование специальных металлизированных красок. Автомобильная деталь, после соответствующей подготовки поверхности может быть окрашена и приобретет внешний вид и свойства хромированной. Такие покрытия недолговечны, прочность сцепления краски намного меньше прочности сцепления покрытия, нанесенного гальваническим методом. Окрашенные автомобильные диски прослужат не более 2-3 сезонов, после чего, потеряют свой внешний лоск. Что касается специальных способов хромирования, таких как, например, горячее хромирование или химическое хромирование, то данные способы в гаражной мастерской не реализуемы.

Гальванический метод хромирования автомобильных дисков без особых усилий может быть проведен в гаражной мастерской. О правилах техники безопасности при нанесении гальванических покрытий мы повторяем в каждой статье. Убедитесь, что ваша мастерская хорошо вентилируется, в идеале оборудована системой принудительной вентиляции. В замкнутом помещении процесс хромирования проводить категорически запрещено. Позаботьтесь о защитной одежде и приспособлениях – перчатки, очки, респиратор.

Санитарные службы категорически не рекомендуют проводить процесс гальванического хромирования в частной (инициативном) порядке.

Поговорим о материалах и реагентах, которые Вам потребуются при гальваническом хромировании автомобильных дисков своими руками.

Набор реактивов и приборов для гальваники

Приспособления, материалы и реагенты хромирования

Вам потребуется гальваническая емкость, в данном случае можно использовать пластмассовую или полипропиленовую ванночку подходящего размера. Блок питания или выпрямитель со следующими характеристиками: напряжение не более 12 вольт, сила тока регулируется в пределах от 1 до 50 ампер. Погружной нагреватель. Термометр с температурным диапазоном от 0 до 100 0 С.

Выпрямитель

Все элементы, соприкасающиеся с электролитом должны быть устойчивы к воздействию сильной кислотной среды.

Перейдем к реактивам и металлам. Вам потребуется дистиллированная вода, хромовый ангидрид CrO₃ (токсичен!) с концентрацией 250 г/л, серная кислота с концентрацией 2,4 г/л, ацетон, соляная кислота, листовой свинец, медная проволока.

Подготовка поверхности автомобильного диска

Прежде чем приступить к процессу хромирования необходимо провести тщательную очистку поверхности диска – удалить остатки краски, ржавчины и других загрязнений.

Дефекты поверхности на хромированном диске будут сильнее заметны, чем на непокрытом.

После очистки и шлифовки необходимо обезжирить поверхность. Для обезжиривания можно использовать ацетон.

Спиртосодержащие жидкости или бензин нельзя использовать для обезжиривания поверхности перед хромированием.

Активация поверхности перед хромированием

Нанесение слоя хрома возможно только на никель, медь или латунь поэтому потребуется специальная подготовка поверхности диска.

Далее приступаем к действиям, которые потребуют наличия защитной одежды и приспособлений. Очищенные, полированные или шлифованные и обезжиренные диски погружают в раствор кислоты с концентрацией 80-100 г/л примерно на полчаса для активации поверхности. После активации диски следует промыть в чистой воде.

Приготовление электролита и режим гальванического хромирования

Перед тем, как приступить к приготовлению электролита необходимо продумать процесс крепления в гальванической емкости свинцовых листов. Для этой цели могут быть использованы медные или латунные трубки. Погружаем первую свинцовую пластину в емкость и подключаем ее к положительной клемме источника тока, вливаем в емкость дистиллированную воду, затем растворяем в воде хромовый ангидрид. Серную кислоту следует добавлять в раствор очень медленно, чтобы избежать разбрызгивания раствора. Цвет полученного раствора – от розового до ярко красного. Затем к другой свинцовой пластине подключаем отрицательную клемму источника тока и пропускаем ток 15-20 ампер. Нагреваем электролит до 45-50 0 С. Готовый электролит должен иметь темный бордовый цвет.

Автомобильные диски подвешивают в гальванической емкости на медной проволоке, толщина которой и количество витков должно быть достаточным для прочного удержания диска. Диск должен быть полностью погружен в электролит. В случае, если количество реактивов недостаточно для заполнения электролитом емкости, требуемого объема, возможно частичное погружение диска (по крайней мере на 1/3) и проведение процесса в 2-3 этапа.

Время хромирования по данному методу примерно 30-60 минут. Затем диск извлекают из емкости и промывают в дистиллированной воде и сушат.

Электролит, если планируется его дальнейшее использование хранят в плотно закрытой емкости. Ни в коем случае не следует выливать отработанный электролит в систему канализации или просто в землю – электролит токсичен и подлежит утилизации по специальной схеме.

Приведенный в данной статье метод гальванического хромирования автомобильных деталей в гаражной мастерской неоднократно апробирован, однако в процессе все равно могут возникать сложности, которые, в основном, касаются чистоты и качества используемых реактивов. Поэтому, а также по причинам, связанным с безопасностью процесса мы настоятельно рекомендуем доверить хромирование специалистам.

Источник

Хромирование крупногабаритных деталей!

Устройство представляет собой следующее. Основа его цилиндр 1 (смотри рисунок) из прозрачной пластмассы. Сверху у цилиндра 1 приклеена крышка 2. На ней имеются заливное отверстие 3 с пробкой и металлический контакт 4, вклеенный в крышку.
Снизу в цилиндр 1 вклеена (клей «Момент») щетина 5 от кисти, затянутая шпагатом и обвернутая несколькими витками свинцовой проволоки 6. Конец этой проволоки припаян к контакту 4. Вместо свинцовой проволоки можно использовать узкую полоску свинца, вырезанную из оболочки кабеля.
Выше над щетиной 5 вклеена мембрана 7, представляющая собой кружок пенопласта (толщиной 8-10 мм), в котором проделано несколько мелких сквозных отверстий.
В цилиндр заливают электролит. К устройству подключают зарядный агрегат для аккумуляторов, позволяющий получить силу тока до 5 А.
Плюс подключают к контакту 4, минус к детали, которую покрывают металлом.
Через мембрану 7 и щетину 5 электролит понемногу выходит наружу. В это время своеобразной кистью натирают поверхность детали, при этом на ней начинает появляться пленка металла. Электролит собирают и еще раз используют, разбавляя его свежим электролитом.
Необходимо отметить, что качество подготовки деталей должно быть высоким (шлифовка, полировка, химическое обезжиривание, промывка дистиллированной водой).

Про электролиты для разных способов обработки (цифры — г/л)

Электролит для меднения

Медный купорос (сернокислая медь)
200

Этиловый спирт или фенол
1-2
Электролит для никелирования

Хлористый натрий
5
Электролит для хромирования

Серная кислота (уд. в. 1,84)
2,5
Электролит для цинкования

Борная кислота
20
Электролит для серебрения

Хлористое серебро свежеосажденное
3—15

Сода кальцинированная
20—25
Электролит для золочения

Тут нужно рассмотреть разные виды хромового покрытия, так как в зависимости от концентрации веществ и плотность тока можно получить широкую гамму покрытия, как по оттенку, так и по износостойкости.

Декоративное хромовое покрытие получаеться при использовании электролита следующего состава, электролит состоит из; 350 массовых частей (м.ч.) хромового ангидрида, 3,5 м.ч. серной кислоты и 100 м.ч. воды. Температура электролита при хромировании должна быть 35÷40град. С, а плотность тока – 10÷15 А/дм2.

Износостойкое хромовое покрытие применяется для обработки деталей двигателей, редукторов, гидравлики и прочих механизмов. Его получают используя электролит следующего состава: 150 м.ч. хромового ангидрида, 1,5 м.ч. серной кислоты и 100 м.ч. воды. Температура электролита 50÷55ºС, плотность тока 45÷100 А/дм2.

Темно-голубое декоративно-защитное покрытие получается, используя электролит такого состава: 350 м.ч. хромового ангидрида, 3,5 м.ч. серной кислоты, 1 м.ч. желтой кровяной соли и 100 м.ч. воды. Температура электролита 25÷30ºС, плотность тока 5÷10 А/дм2.

Агатовое, темно-синее декоративно-защитное покрытие получается если применять электролит, состоящий из 40 м.ч. хромового ангидрида, 10 м.ч. уксуснокислого бария и 100 м.ч. воды. Температурный режим электролита 15ºС, плотность тока 25 А/дм2.

Черное декоративно-защитное покрытие получается если использовать электролит следующего состава: 250 м.ч. хромового ангидрида, 8 м.ч. уксуснокислого кальция и 100 м.ч. воды. Температурный режим электролита 25÷30ºС, плотность тока до 100 А/дм2.

Мягкое декоративное покрытие получается при обработке в электролите следующего состава: состоящем из 250 м.ч. хромового ангидрида, 7÷10 м.ч. сернокислого хрома, 3 м.ч. борно-фтористоводородной кислоты, 100 м.ч. воды, однако можно применять и другой состав: 250 м.ч. хромового ангидрида, 3,5 м.ч. фтористого натрия и 100 м.ч. воды. Для обоих электролитов плотность тока составляет 4÷5 А/дм2, а температура 18÷20ºС.

Электролиты нельзя долго хранить, поскольку при этом теряются первоначальные качества.

Чугунные и стальные изделия перед обработкой подогревают до рабочей температуры электролита, медные и латунные – предварительно прогревают в горячей воде, а затем под напряжением погружают в гальваническую ванну.

Алюминий и его сплавы перед хромированием покрывают прочной пленкой другого металла. Для этого нужно изделие, поверхность которого приготовлена для хромирования, погрузить в раствор такого состава:
хлорное железо – 25÷35 г, концентрированная соляная кислота – 15÷20 г, вода – 1000 г. Деталь выдерживают в этом растворе 1÷2 мин, затем промывают водой и тут же приступают к хромированию.
Так же можно еще воспользоваться другим раствором: сернокислый цинк — 200 г, едкий натр – 200 г, вода – 1000 г. В таком растворе алюминиевую деталь необходимо выдержать 2÷3 мин, после этого промыть водой. В таком случае на поверхности изделия образуется тонкий промежуточный слой цинка, который обеспечит хорошее сцепление хромового покрытия с деталью.

Иногда нужно обновить хромовое покрытие на изделии. Для этого изделие нужно погрузить в электролит и на протяжении 30 с пропускать ток обратного направления. При этом поверхность старого хромового покрытия слегка растворяется и будущее хромовое покрытие надежно сцепляется со старым. При нанесении хромовых покрытий плотность тока доводят до расчитаной на протяжении 3÷5 мин.

После того как гальванический процесс завершен, изделие вынимают из электролита, промывают в теплой воде, потом нейтрализуют в 3 %-ном растворе пищевой соды, после этого снова промывают в горячей воде и сушат. Если же нанесено твердое износостойкое покрытие, то изделие необходимо обязательно прокипятить в течение 1÷1,5 ч в большом объеме дистиллированной воды, в завершении его помещают на 2÷4 часа в сушильный шкаф с температурой 110÷130ºС.
Следует иметь в виду, что, хотя растворы и не содержат сильно ядо­витых веществ, обращаться с ними во избежание ожогов и отравления следует с осторожностью. Растворы лучше всего хранить в темной стекляняной посуде с притертой пробкой.

Так же нужно отдельно рассказать про реактивы, которыми нужно обрабатывать деталь до и после гальваники.

Одним из самых важных условий получения качественного гальванического покрытия является предварительная подготовка пескоструйка, шлифовка, обезжиривание и изделия.

Шлифовку осуществляют механическим способом с помощью карцовочной щетки, шлифовочных паст и наждачных шкурок.

Обезжиривание подготавливаемых деталей производят в органических растворителях: спирте, бензине, ацетоне, бензоле, трихлорэтилене. Подготавливаемую деталь тщательно промывают в растворителях, обращая внимание на труднодоступные места к которым сложно подобраться. Показатель качественного обезжиривания — хорошее смачивание водой поверхности детали.
Изделия из чугуна и стали очень хорошо обезжириваются с помощью указанных растворов:

Едкий натр… 10—20 г
Кальцинированная сода… 50 г
Жидкое стекло … 5—15 г
Вода… 1000 г

Едкий натр …50 г
Кальцинированная сода…30 г
Фосфорнокислый натрий…30 г
Жидкое стекло …5 г
Вода… 1000 г

Температура для растворов при обработки детали должна быть 60÷90 град. С. Работы нужно выполнять в защитных перчатках и фартуке, не допускать, чтобы капли раствора попадали на кожу и в глаза.

Для изделий из цветных металлов существуют следующие растворы:

Фосфорнокислый натрий… 10—20 г
Хозяйственное мыло… 10—20 г
Вода… 1000 г

Едкий натр …10 г
Фосфорнокислый натрий… 50—60
Вода… 1000 г

Рабочая температура первого раствора — 90град. С, а второго — 60град. С.

Так же нужно деталь декапировать

Декапирование – процесс снятия окисной пленки с поверхности металлической детали перед гальванической обработкой. В домашней мастерской можно применять такие декапирующие растворы:

Концентрированная серная кислота… 70—80
Хромпик … 2—3
Вода… 100

Соляная или серная кислота…5
Вода… 100

Ах, да. Возникает вопрос. Где взять реактивы?))
Ну, вроде все, сори за многабукаф. В ближайшее время соберем установку и попробуем ченить хромануть.

Источник
