Выбор форсунок ГБО на автомобиль с оборудованием 4-го поколения

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Начиная с третьей версии газобаллонного оборудования, функцию подачи топлива (метан, пропан-бутановая смесь) в камеры сгорания двигателя стали выполнять специальные инжекторы механического типа. Газовые форсунки ГБО 4 поколения – совершенно иной уровень. Благодаря электронному управлению и тонким настройкам, появилась возможность более эффективного применения газовых систем на авто.

Газовый комплект для монтажа на машину часто собирается из набора деталей разных производителей. Какие форсунки лучше поставить и как их выбрать, а также правильно установить расскажем в данной статье.

Виды и устройство

Разновидность форсунок по техническим характеристикам, а также по производителям велика. Существуют экземпляры с редким устройством (к примеру, «лепестковые» инжектор фирмы Matrix), но основных типа два:

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

мембранного (тарельчатые), популярные представители AEB (АЕБ) ECO/EVO, Landi Renzo (Лэнди Рензо) GIRS 12;

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

штоковые – Valtak (Вальтек) type 30 и множество им подобных, например Rail (Реил). В этом же ряду такие образцы как Barracuda (Барракуда).

Принцип работы газовых инжекторов по сути один и тот же, сигналы (кратковременные электрические импульсы) от ЭБУ оборудования поступают на катушку электромагнита. В ходе чего прорезиненный сердечник/поршень в штоке или тарелка внутри форсунки, перемещается, открывая отверстие седла для выхода газа. Закрытие происходит под воздействием возвратной пружины.

Так как топливо на выходе из редуктора находится уже в испарённом состоянии, его распыление, как в бензиновом варианте, не требуется. Объём подаваемого газа кратно превышает количество бензина (около 200 раз). Для этого сечение дозирующих отверстий газовых инжекторов сделано намного больше, а также в отличии от бензиновых форсунок сопротивление катушки, у газовой детали 1-3 Ом, т.к. процесс управления происходит в результате широтно-импульсной модуляции (ШИМ). У бензиновой 15-16 Ом.

Характеристики для подбора форсунок

Основные параметры, по которым нужно выбирать газовые форсунки:

Здесь стоит отметить, что ресурс популярных форсунок ГБО Барракуда и им подобных (в этом же ряду мембранные), производители заявляют куда выше, нежели их оппоненты. Что и подтверждается многочисленными отзывами водителей. Но Valtek всегда берёт ценой, хоть их срок службы редко превышает 60 тыс. км.

Также, вальтекоподобные устройства необходимо монтировать строго вертикально, для предотвращения скапливания отложений находящихся в газе и дальнейшего залипания клапана, или его износа. Расположение Барракуды и подобных им, допускается размещать практически горизонтально.

Существуют ещё встраиваемые непосредственно во впускной коллектор одиночные форсунки ГБО, такие как GFI. Этот вариант был бы идеален (если бы не их цена), так как известно, что чем короче длинна шланга от инжектора до коллектора, тем лучше. К слову допустимая длинна трубки не более 20 см.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

На вопрос, какие газовые форсунки лучше выбрать для газового оборудования того или иного автомобиля, нет однозначного ответа. Рынок наполнен компонентами самой различной стоимости и с разбросом параметров. Покупать желательно оригинальные детали с отличительными знаками и маркировкой, у официальных поставщиков. Также целесообразно прибегнуть к помощи опытного специалиста-установщика.

Стоит заметить, что такие сравнительно дешёвые модели как Вальтек, хоть не являются самыми быстрыми и точными, также могут послужить очень достойно при должном своевременном обслуживании и правильном монтаже. Ко всему прочему они разборные, а выполнить их ремонт сможет даже самый не подготовленный водитель.

Краткий обзор популярных моделей газовых форсунок для ГБО

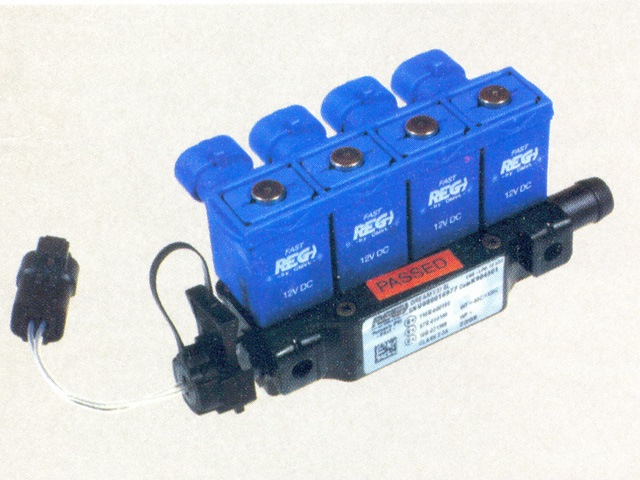

OMVL GEMINIГазовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Недостатки: нет.

Преимущества : достаточно скоростные, высокая надёжность, ремонтопригодность, доступность ремкомплекта, работают с газом низкого качества, относительно низкая стоимость. На текущий момент данные инжектора являются лидером в своём сегменте по основным характеристикам. Купить форсунки ОМВЛ Джемини можно в нашем интернет магазине.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Valtek/Rail тип 30

Преимущества : высокая ремонтопригодность, доступность запасных частей; работают с газом низкого качества; низкая стоимость.
Недостатки: требуется частая регулировка; относительно не большой ресурс; не точная дозировка в сравнении с аналогичными конкурентами.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

OMVL (ОМВЛ) REG FAST

Преимущества: высокая ремонтопригодность, доступность запасных частей; работают с газом низкого качества; низкая стоимость; более быстрая работа и повышенная надёжность клапанов (в сравнении с Вальтек). Ресурс 70-100 тыс. км. при должном обслуживании.
Недостатки: не выявлено.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Keihin (Кейхин) ими комплектуется премиального класса газовое оборудование Prins

Преимущества: надёжность; быстродействие; не нуждаются в калибровке; не требовательны к качеству газа; большой ресурс; абсолютная линейность работы и качество изготовления (практически «неубиваемые»).
Недостатки: высокая цена.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Barracuda (Барракуда) они же digitronic (диджитроник)

Преимущества: надёжность; быстродействие; не нуждаются в калибровке.
Недостатки: высокая цена; чувствительны к качеству топлива.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

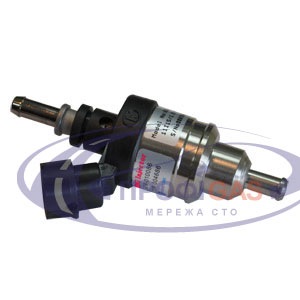

Hana (Хана)

Время открытия: от 2,3-2,8 мс
Время закрытия: 1,2 мс
Гарантийный срок службы: 100 тыс. км.
Сопротивление катушки: 1,9 Ом
Вход: 12 мм
Диаметр выходного сопла: 5 мм
Максимальная амплитуда тока: 4 Ампер
Вид газа: CNG/LPG
Срок службы: более 500 миллионов циклов

Преимущества: надёжность; быстродействие; точность работы.
Недостатки: высокая цена; чувствительны к качеству топлива.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

AEB (АЕБ)

Преимущества: надёжность; быстродействие; способность работы с некачественным газом.
Недостатки: высокая цена.

Рейтинг по скорости срабатывания (отклика) газовых форсунок (видео):

Источник

Обзор газовых форсунок для установщиков.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

1. Valtek type 30
Сайт производителя www.valtek.it

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Одни из самых дешевых форсунок которые за счет цены буквально заполонили рынок.

Высокая ремонтопригодность! (мы лично видели автомобили с пробегом 420 тыс км и форсунки не менялись, а только ремонтировались!) правда и расход был 14 литров (Рено Логан). После замены на новые-8-9 литров.

Простота конструкции обеспечивает высокую ремонтопригодность, способность переваривать не самый качественный газ. Основной недостаток не очень точное дозирование газа.

Из-за большого плунжера имеют высокую инерционность в работе. По той-же причине сильно температурно зависимы, т.е. при больших перепадах температур, при прочих равных условиях выдают различные порции газа.

Имеют огромное количество клонов, таких как Alex, Rail, Fema, Mimgas и т. д.

Ремонт заключается в разборке, мойке, установке нового ремкомплекта и калибровке на стенде. Ход штока выставляется в пределах 0.40-0.45 мм. При большом или неравномерном износе «цилиндра» а это бывает когда форсунки «лежат» на двигателе ремонт приносит временное облегчение, но до нормальной работы двигателя далеко. Но лучше чем было!

Производитель рекомендует замену ремкомплекта на 20 000км ресурс 40 000 км! А не 420 000!
Технические данные
Рабочее давление 0,5 – 2,0 bar
Максимальное давление 3,0 bar
Сопротивление катушки Тип А3 – 3 Ом
Тип А2 – 2 Ом
Напряжение питания 12 V
Ток потребления Тип А3 – 4 А
Тип А2 – 6 А
Минимальное время срабатывания А3 – 3,3 ms
А2 – 3.0 ms
Ток удержания 1 А
Время открытия/закрытия 3,3/2,8 мс (А2)
3,7/2,8 мс (А3)
Диаметр входного штуцера 10 мм/16 мм
Диаметр калиброванных штуцеров 1,0 – 3,0мм (шаг 0,25 мм)

2. Высокая ремонтопригодность

1. Слишком часто нужно ремонтировать и настраивать, то есть пользоваться преимуществами!

2. Слишком «медленные» 3.5 мс форсунки, подходят далеко не всем автомобилям!(японские и корейские автомобили требуют форсунок со временем срабатывания от 2 мс.
2. Valtek type 34

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Точность дозирования газа и «скорострельность» значительно повысилась относительно Valtek type 30
Но

1.В первую очередь – не ремонтнопригодны.

2. Не большой ресурс (примерно – 30-50 тыс.км.).

3. Большой процент «брака»

Большинство установщиков отказались от них именно из-за брака! Встречаются редко.
3. OMVL REG

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Газовые форсунки «REG» выполнены в композитном пластиковом корпусе, что значительно понизило вес форсуночной рейки, корпус имеет возможность подвода газа с обеих сторон и заглушку для неиспользуемого штуцера. В комплект поставки входят два набора калибровочных штуцеров с диаметрами отверстий 2,0мм и 2,5мм.

Форсуночная рейка «REG» отличается малым весом, что облегчает монтаж, и выходными штуцерами, повернутыми под 90 градусов к оси хода штока. Такое расположение штуцеров позволяет установить форсуночную рейку нижней плоскостью, например, на головку блока цилиндров, удобно вывести рукава для врезок в коллектор и, что немаловажно, обеспечить вертикальную работу штока, обеспечив максимальный ресурс элементам системы.

Штоки в форсунках «REG» выполнены из специального ферритового сплава, который обеспечивает прекрасное «восприятие магнитного усилия» при меньшей массе, чем у железного штока «Valtek TYPE30». Как результат форсунки «REG» обладают значительно меньшим временем открытия и создают меньше шума. Также форсунки «REG» не требуют тарировки в процессе эксплуатации и даже не имеют регулировочного винта.

Следовательно, OMVL REG проще и удобнее при монтаже.

Технические данные
Рабочее давление 0,5 – 2,0 bar
Максимальное давление 3,0 bar
Сопротивление катушки Тип А3 – 3 Ом
Тип А2 – 2 Ом
Напряжение питания 12 V
Ток потребления Тип А3 – 4 А
Тип А2 – 6 А
Минимальное время срабатывания А3 – 3,3 ms
А2 – 3.0 ms
Ток удержания 1 А
Время открытия/закрытия 3,3/2,8 мс (А2)
3,7/2,8 мс (А3)
Диаметр входного штуцера 10 мм/16 мм
Диаметр калиброванных штуцеров 1,0 – 3,0мм (шаг 0,25 мм)

2. Удобство монтажа, небольшие размеры.

1. Несмотря на рекламу про «скорость срабатывания», простое сравнение технических характеристик дает понятие, что от Valtek type 30 ничем не отличаются, просто удобнее в монтаже!

2.слишком «медленные» 3.5 мс форсунки, подходят далеко не всем автомобилям!(японские и корейские автомобили требуют форсунок со временем срабатывания от 2 мс.

3. Всего 2 типоразмера штуцеров, иногда сложности в настройке
4. Keihin

Самая высокая точность дозирования, абсолютная линейность в работе, отсутствие каких либо температурных зависимостей и способность без проблем переваривать грязный газ, все эти качества выводят в безапелляционные лидеры этот продукт. Единственный недостаток это цена. Этими форсунками комплектуется оборудование Prins. Отдельно встречать не приходилось.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Форсунки Hana просто отличная копия форсунок Keihin, изготавливаются в Южной Корее, имеют практически все преимущества форсунок Kehin и стоят при этом значительно дешевле. Благодаря одиночному исполнению могут быть установлены практически во впускной коллектор, компактны, надежны, не калибруются, не регулируются.

На сегодняшний день мы считаем их одними из лучших на нашем рынке.

Технические данные
1.9 ± 0.1 Ohm(at 20℃) 3.0 ± 0.5 Ohm(at 20℃)
Type A Type B Type C Type A Type B Type C
ⓐ Диапазон рабочей температуры — 20 ℃

+ 125℃
ⓑ Макс Пик (at 12V) в мин. 6.4A 4.0A
ⓒ Макс. поток 2.0A 2.0A
ⓓ Рекомендуемое рабочее давление 12V 3.0 bar ± 0.5 bar 3.0 bar ± 0.5 bar
ⓔ Нормальное рабочее давление 12V 1.2 bar ± 0.1 bar 1.2 bar ± 0.1 bar
ⓕ Максимальное рабочее давление 12V 7.0bar 7.0bar
ⓖ Время открытия форсунки 2.36ms 2.24ms 2.00ms 2.90ms 2.80ms 2.80ms
ⓗ Время закрытия форсунки 1.20ms 1.20ms
ⓘ Индуктивность 4mH at 120 Hz 4mH at 120 Hz
ⓙ Размер отверстия 4.0mm 2.5mm 2.5mm 4.0mm 2.5mm 2.5mm
ⓚ Литров в мин. 175 ± 1.5 150 ± 1.5 130 ± 1.5 175 ± 1.5 150 ± 1.5 130 ± 1.5

1. Компактны, надежны, не калибруются, не регулируются.

1. Слишком требовательны к качеству газа!

2. В последнее время появились форсунки, которые абсолютно не соответсвуют заявленым параметрам, то есть китайские подделки!
6. Barracuda

Сайт производителя Alex Sp. z o.o.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Форсунки Барракуда имеют такие технические характеристики:

По всем рекламным показателям очень достойные форсунки. К сожалению мало прошли… нет серьезной статистики.

Но то, что очень уважаемая фирма Prins Autogassystemen B.V. стала комплектовать ими свои новые комплекты Prins VSI Silver Line внушает очень серьезное уважение!

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Одно время фирма комплектовала свои комплекты форсунками ”Pan Evo” итальянской компании Zavoli. Благодаря этому, удалось существенно снизить стоимость комплекта.Из-за конструктивных особенностей форсунок ”Pan Evo” требуется их обслуживание каждые 10 000 км пробега. Сейчас инженеры BRC занимаются доработкой форсунок Zavoli и увеличением их ресурса. Форсунки BRC необслуживаемые, как и бензиновые форсунки.

Поэтому с 2011 года поступили в продажу комплекты Sequent 24 MY 11. Это практически тот же Sequent 24 MY10, но форсунки и рейка форсунок компании BRC, причем форсунки усовершенствованные. Благодаря аксиальному, а не радиальному расположению отверстий, иной реализации уплотнения и крепления удалось уменьшить габаритные размеры форсунок. Основной параметр – время открытия/закрытия форсунок – для Pan-Evo составляет 3,5 мс, для BRC 2.0- 1,6 мс. То есть эти форсунки по заявлению производителя являются одними из самых скоростных и точных!

1. Отлично работающие форсунки!

1. Слишком требовательны к качеству газа, поэтому требуют только оригинальных фильтров и своевременную замену!

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

На сегодняшний день самые быстрые (по утверждениям производителя) и к сожалению самые шумные форсунки ГБО.

На вопрос «как вы собираетесь снижать шумность форсунок» представители завода ответили-никак! Быстрые и точные форсунки не могут работать тихо!

По нашему мнению-самые долговечные и беспроблемные форсунки ГБО особенно для нашего далеко не всегда чистого газа.

1. Неубиваемость, точность работы, отсутствие температурных перепадов.

По нашему мнению-самые долговечные и беспроблемные форсунки ГБО особенно для нашего далеко не всегда чистого газа.

1. Отсутствие «одиночных форсунок

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

К сожалению, пока немного сведений об этих форсунках, но автомобиль при их установке всегда работает с нулевыми краткосрочными и долгосрочными коррекциями практически сразу после калибровки!

Источник

Как почистить и отрегулировать штоковые газовые форсунки 4 поколения ГБО типа Valtek

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Эксплуатируя автомобили на газовом топливе, водители часто сталкиваются с некорректной работой или поломками ГБО. Эффективность работы данного оборудования во многом зависит от исправности газовых инжекторов. Их эксплуатация проходит в условиях воздействия высоких температур, а иногда и некачественного топлива.

Владельцам транспортных средств, работающих на газе рекомендуется знать, как проводится ремонт, чистка и регулировка газовых форсунок ГБО 4 поколения своими руками. Это поможет в некоторых ситуациях и сбережет материальные средства.

Общие сведения

Газовые форсунки – это специальные узлы ГБО, которые отвечают за дозировку горючего, по сути, являясь скоростными клапанами. Благодаря их исправной работе, обеспечивается необходимое соотношение газо-воздушной смеси в ДВС. Такие механизмы начали применять в 4 поколении ГБО.

Одними из самых популярных являются штоковые модели от компаний Valtek (Вальтек), Rail (Реил), Digitronic (Диджитроник), OMVL (ОМВЛ), Lovato (Ловато). Несомненный плюс их в том, что они легко поддаются ремонту, который заключается в промывке, замене ремкомплекта и регулировке, в отличии от неразборных инжекторов как BRC (БРС), Barracuda (Барракуда) и им подобных.

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

Причинами этому могут быть:

Все перечисленные причины могут появиться естественным путём или из-за некачественных деталей, несвоевременности ТО газового оборудования, нарушения правил установки инжекторов. Так, например, не заменив вовремя фильтры ГБО, газовый конденсат (маслянистая жидкость, вода, грязь) могут попасть в форсунки, что может вызвать их подклинивание или ускоренный износ.

Также горизонтальное положение при установке, влияет на неравномерный износ (эллипсом) корпуса гильзы и штока. Да и банальное несоблюдение правил монтажа проводов (скрутки вместо пайки, перепутывание, ненадлежащее крепление), со временем может вызвать проблемы.
Так или иначе, но форсунки такого типа редко доживают до 70 тыс. км. пробега без ремонта (смены ремкомплекта). Всё зависит от условий их эксплуатации.

Как проверить работоспособность форсунок ГБО

Детально проверить газовые форсунки (время впрыска/открытия, пропускную способность) возможно лишь при подключении диагностического оборудования, а также после демонтажа всей рампы и проверке её на специальном стенде в условиях автосервиса. Либо собрать самодельный стенд.

Самостоятельно выявить какая форсунка не работает и наличие утечек (герметичность), возможно только путём поочерёдного отключения разъёмов/фишек и снятием шлангов с выходных штуцеров. Применять такие методы крайне не рекомендуется!

Пошаговый ремонт газовых форсунок ГБО своими руками

Чтобы отремонтировать форсунки ГБО 4 поколения тип Valtek или OMVL, для этого потребуется снять всю рейку в сборе:

Разборка и промывка

Для того чтобы разобрать и промыть форсунку (рассмотрим на примере Вальтек type 30), нужно:

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Далее нужно проверить на предмет износа: резиновые детали, сёдла клапанов и штоки с гильзами.

Важно! Если предполагается только чистка газовых форсунок, без замены деталей, собирать все элементы нужно обязательно на свои места не перепутав их. Также, в таком случае продлить жизнь форсункам поможет — если перевернуть просаженные запорные резинки на штоках.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Провести дефектовку деталей. Выявить продавленные резиновые кольца отбойники и уплотнители, также проверить на износ цилиндрики и якоря. На резинке клапана не должно быть больших углублений от седла. Седло тоже имеет свойство усадки со временем. Непригодные части отбраковать.

Затем почистить детали форсунок от грязевых отложений, сделать это удобно с помощью ветоши, ватных палочек. Применив очиститель карбюратора (карбоклинер), ацетон, бензин или другие подобные средства.
Резиновые изделия (если принято решение не менять), нужно снять, мыть их агрессивными веществами нельзя. Резина может разбухнуть от таких составов. По этой же причине чистить/промывать форсунки (неразборные) такие, как Hana (Хана), Barracuda (Барракуда), Brc (БРС) не желательно, хватает эффекта от такой очистки ненадолго, если вообще они будут работать после этого.

Выбор и замена ремкомплекта

Ремкомплект газовых форсунок, как правило, комплектуется только резинотехническими изделиями (РТИ), шток и пружина, на один инжектор или всю рампу. Также можно купить полный состав деталей (штоки с корпусами сердечников и возвратными пружинами в сборе). Бывает всё по отдельности. В среднем цена стандартного ремкомплекта на одну рейку составит около 500 рублей.

Основываясь на многочисленных отзывах водителей, для форсунок Valtek, а это и LPG Tech, GREEN GAS (Грин газ), Atiker (Атикер), WentGas (вентгаз), Tomasetto (томасетто), Yota (йота), Digitronic (Диджитроник) даже Lovato (Ловато), лучше всего подходят оригинальные ремкомплекты фирмы RAIL (Рейл).

Особенность р/к в том, что их поршень имеет отверстие в корпусе, данное решение снижает эффект шприца. Если выбор пал на другого производителя, стоит обратить внимание на отсутствие магнитных свойств металла деталей (такого быть не должно), размеры, вес.

Весь процесс замены заключается в сборке блока механизмов в обратном порядке:

Все уплотнители рекомендуется использовать один раз. Выпускные калибровочные дюзы/штуцеры на этом этапе устанавливать не нужно.

Как отрегулировать газовые форсунки

Регулировка газовых форсунок ГБО 4 поколения типа Valtek сводится к настройке хода штока для равномерного дозирования топлива.

Существует вариант тарирования, с помощью заводского или самодельного стенда для проверки и калибровки газовых инжекторов, такое оборудование имеется даже далеко не всех СТО.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Своими руками калибровка газовых форсунок выполняется прибором микрометр с насадкой/втулкой удлинителем и резьбой на ней соответствующей резьбе дозировочной дюзы, он же индикатор часового типа со шкалой деления 0,01 мм (комплектуется с глубиномерами, нутромерами).

Также потребуется источник питания 4-12 V (например, аккумулятор или блок питания), кусок провода с разъёмом к форсунке и кнопка для кратковременной подачи импульса, чтобы катушка инжектора не перегорела (помним, что сопротивление соленоида 1-3 Ом).

Ниже представлена таблица калибровки хода якоря газовых форсунок Valtek, в зависимости от мощности силового агрегата:

Мощность 4-х цилиндрового двигателя, л/сМощность мотора на один цилиндр, л/сДиаметр дюзы, ммХод якоря, мм
От 72 до 96От 18 до 241.750,45-0,5
От 96 до 112От 24 до 2820,45-0,5
От 112 до 136От 28 до 342.250.6
От 136 до 168От 34 до 422.50.6

Выполнив регулировку, нужно повторно провести тест (измерения). Если потребуется – перенастроить для получения одинаковой работы инжекторов.

Затем снять прибор, установить регулировочные жиклеры. Поставить форсунки на автомобиль, подключить и проверить их на герметичность.

Видео на тему: как почистить газовые форсунки 4 поколения

Источник

Обзор газовых форсунок.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

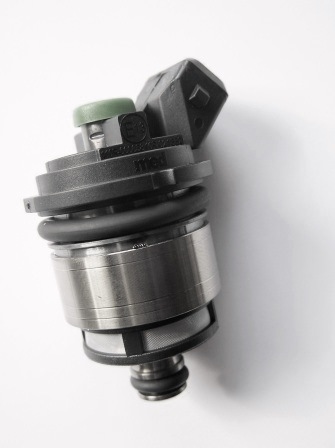

1. Valtek type 30
Сайт производителя www.valtek.it

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Одни из самых дешевых форсунок которые за счет цены буквально заполонили рынок.

Высокая ремонтопригодность! (мы лично видели автомобили с пробегом 420 тыс км и форсунки не менялись, а только ремонтировались!) правда и расход был 14 литров (Рено Логан). После замены на новые-8-9 литров.

Простота конструкции обеспечивает высокую ремонтопригодность, способность переваривать не самый качественный газ. Основной недостаток не очень точное дозирование газа.

Из-за большого плунжера имеют высокую инерционность в работе. По той-же причине сильно температурно зависимы, т.е. при больших перепадах температур, при прочих равных условиях выдают различные порции газа.

Имеют огромное количество клонов, таких как Alex, Rail, Fema, Mimgas и т. д.

Ремонт заключается в разборке, мойке, установке нового ремкомплекта и калибровке на стенде. Ход штока выставляется в пределах 0.40-0.45 мм. При большом или неравномерном износе «цилиндра» а это бывает когда форсунки «лежат» на двигателе ремонт приносит временное облегчение, но до нормальной работы двигателя далеко. Но лучше чем было!

Производитель рекомендует замену ремкомплекта на 20 000км ресурс 40 000 км! А не 420 000!
Технические данные
Рабочее давление 0,5 – 2,0 bar
Максимальное давление 3,0 bar
Сопротивление катушки Тип А3 – 3 Ом
Тип А2 – 2 Ом
Напряжение питания 12 V
Ток потребления Тип А3 – 4 А
Тип А2 – 6 А
Минимальное время срабатывания А3 – 3,3 ms
А2 – 3.0 ms
Ток удержания 1 А
Время открытия/закрытия 3,3/2,8 мс (А2)
3,7/2,8 мс (А3)
Диаметр входного штуцера 10 мм/16 мм
Диаметр калиброванных штуцеров 1,0 – 3,0мм (шаг 0,25 мм)

2. Высокая ремонтопригодность

1. Слишком часто нужно ремонтировать и настраивать, то есть пользоваться преимуществами!

2. Слишком «медленные» 3.5 мс форсунки, подходят далеко не всем автомобилям!(японские и корейские автомобили требуют форсунок со временем срабатывания от 2 мс.
2. Valtek type 34

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Точность дозирования газа и «скорострельность» значительно повысилась относительно Valtek type 30

1.В первую очередь – не ремонтнопригодны.

2. Не большой ресурс (примерно – 30-50 тыс.км.).

3. Большой процент «брака»

Большинство установщиков отказались от них именно из-за брака! Встречаются редко.

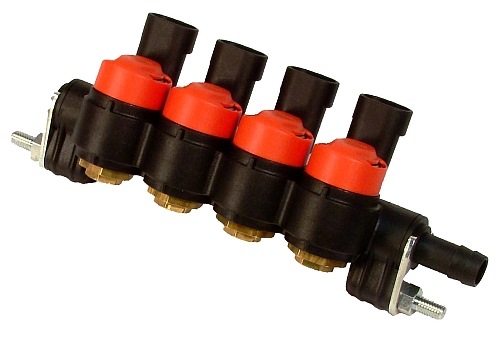

3. OMVL REG

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Газовые форсунки «REG» выполнены в композитном пластиковом корпусе, что значительно понизило вес форсуночной рейки, корпус имеет возможность подвода газа с обеих сторон и заглушку для неиспользуемого штуцера. В комплект поставки входят два набора калибровочных штуцеров с диаметрами отверстий 2,0мм и 2,5мм.

Форсуночная рейка «REG» отличается малым весом, что облегчает монтаж, и выходными штуцерами, повернутыми под 90 градусов к оси хода штока. Такое расположение штуцеров позволяет установить форсуночную рейку нижней плоскостью, например, на головку блока цилиндров, удобно вывести рукава для врезок в коллектор и, что немаловажно, обеспечить вертикальную работу штока, обеспечив максимальный ресурс элементам системы.

Штоки в форсунках «REG» выполнены из специального ферритового сплава, который обеспечивает прекрасное «восприятие магнитного усилия» при меньшей массе, чем у железного штока «Valtek TYPE30». Как результат форсунки «REG» обладают значительно меньшим временем открытия и создают меньше шума. Также форсунки «REG» не требуют тарировки в процессе эксплуатации и даже не имеют регулировочного винта.

Следовательно, OMVL REG проще и удобнее при монтаже.

Технические данные
Рабочее давление 0,5 – 2,0 bar
Максимальное давление 3,0 bar
Сопротивление катушки Тип А3 – 3 Ом
Тип А2 – 2 Ом
Напряжение питания 12 V
Ток потребления Тип А3 – 4 А
Тип А2 – 6 А
Минимальное время срабатывания А3 – 3,3 ms
А2 – 3.0 ms
Ток удержания 1 А
Время открытия/закрытия 3,3/2,8 мс (А2)
3,7/2,8 мс (А3)
Диаметр входного штуцера 10 мм/16 мм
Диаметр калиброванных штуцеров 1,0 – 3,0мм (шаг 0,25 мм)

2. Удобство монтажа, небольшие размеры.

1. Несмотря на рекламу про «скорость срабатывания», простое сравнение технических характеристик дает понятие, что от Valtek type 30 ничем не отличаются, просто удобнее в монтаже!

2.слишком «медленные» 3.5 мс форсунки, подходят далеко не всем автомобилям!(японские и корейские автомобили требуют форсунок со временем срабатывания от 2 мс.

3. Всего 2 типоразмера штуцеров, иногда сложности в настройке
4. Keihin

Самая высокая точность дозирования, абсолютная линейность в работе, отсутствие каких либо температурных зависимостей и способность без проблем переваривать грязный газ, все эти качества выводят в безапелляционные лидеры этот продукт. Единственный недостаток это цена. Этими форсунками комплектуется оборудование Prins. Отдельно встречать не приходилось.

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

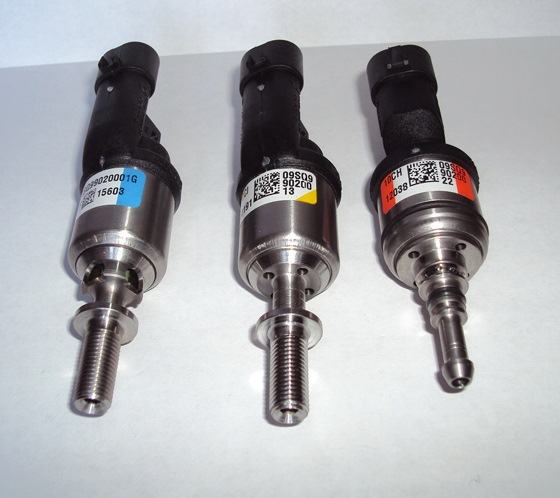

Форсунки Hana просто отличная копия форсунок Keihin, изготавливаются в Южной Корее, имеют практически все преимущества форсунок Kehin и стоят при этом значительно дешевле. Благодаря одиночному исполнению могут быть установлены практически во впускной коллектор, компактны, надежны, не калибруются, не регулируются.

На сегодняшний день мы считаем их одними из лучших на нашем рынке.

Технические данные
1.9 ± 0.1 Ohm(at 20℃) 3.0 ± 0.5 Ohm(at 20℃)
Type A Type B Type C Type A Type B Type C
ⓐ Диапазон рабочей температуры — 20 ℃

+ 125℃
ⓑ Макс Пик (at 12V) в мин. 6.4A 4.0A
ⓒ Макс. поток 2.0A 2.0A
ⓓ Рекомендуемое рабочее давление 12V 3.0 bar ± 0.5 bar 3.0 bar ± 0.5 bar
ⓔ Нормальное рабочее давление 12V 1.2 bar ± 0.1 bar 1.2 bar ± 0.1 bar
ⓕ Максимальное рабочее давление 12V 7.0bar 7.0bar
ⓖ Время открытия форсунки 2.36ms 2.24ms 2.00ms 2.90ms 2.80ms 2.80ms
ⓗ Время закрытия форсунки 1.20ms 1.20ms
ⓘ Индуктивность 4mH at 120 Hz 4mH at 120 Hz
ⓙ Размер отверстия 4.0mm 2.5mm 2.5mm 4.0mm 2.5mm 2.5mm
ⓚ Литров в мин. 175 ± 1.5 150 ± 1.5 130 ± 1.5 175 ± 1.5 150 ± 1.5 130 ± 1.5

1. Компактны, надежны, не калибруются, не регулируются.

1. Слишком требовательны к качеству газа!

2. В последнее время появились форсунки, которые абсолютно не соответсвуют заявленым параметрам, то есть китайские подделки!
6. Barracuda

Сайт производителя Alex Sp. z o.o.

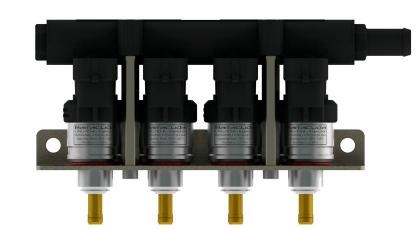

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Форсунки Барракуда имеют такие технические характеристики:

По всем рекламным показателям очень достойные форсунки. К сожалению мало прошли… нет серьезной статистики.

Но то, что очень уважаемая фирма Prins Autogassystemen B.V. стала комплектовать ими свои новые комплекты Prins VSI Silver Line внушает очень серьезное уважение!

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

Одно время фирма комплектовала свои комплекты форсунками ”Pan Evo” итальянской компании Zavoli. Благодаря этому, удалось существенно снизить стоимость комплекта.Из-за конструктивных особенностей форсунок ”Pan Evo” требуется их обслуживание каждые 10 000 км пробега. Сейчас инженеры BRC занимаются доработкой форсунок Zavoli и увеличением их ресурса. Форсунки BRC необслуживаемые, как и бензиновые форсунки.

Поэтому с 2011 года поступили в продажу комплекты Sequent 24 MY 11. Это практически тот же Sequent 24 MY10, но форсунки и рейка форсунок компании BRC, причем форсунки усовершенствованные. Благодаря аксиальному, а не радиальному расположению отверстий, иной реализации уплотнения и крепления удалось уменьшить габаритные размеры форсунок. Основной параметр – время открытия/закрытия форсунок – для Pan-Evo составляет 3,5 мс, для BRC 2.0- 1,6 мс. То есть эти форсунки по заявлению производителя являются одними из самых скоростных и точных!

1. Отлично работающие форсунки!

1. Слишком требовательны к качеству газа, поэтому требуют только оригинальных фильтров и своевременную замену!

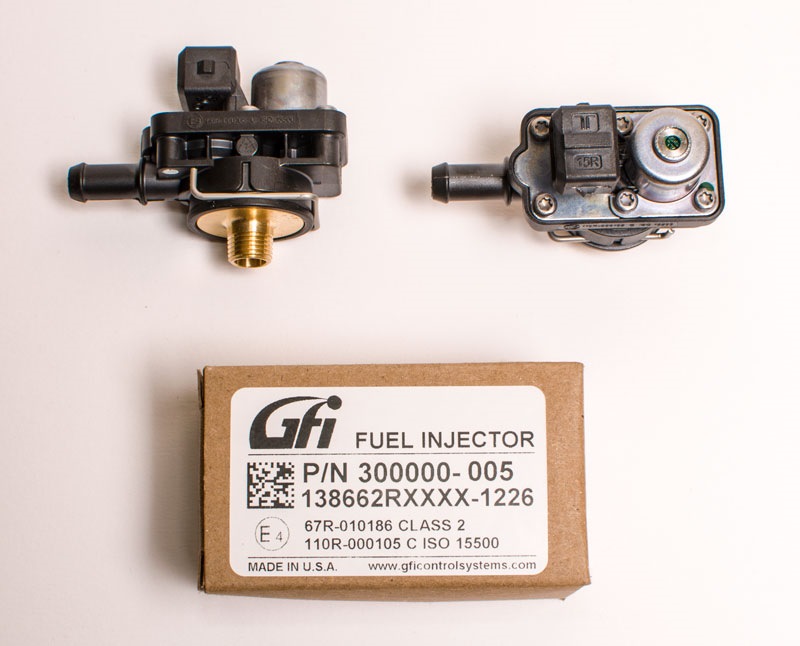

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

На сегодняшний день самые быстрые (по утверждениям производителя) и к сожалению самые шумные форсунки ГБО.

На вопрос «как вы собираетесь снижать шумность форсунок» представители завода ответили-никак! Быстрые и точные форсунки не могут работать тихо!

По нашему мнению-самые долговечные и беспроблемные форсунки ГБО особенно для нашего далеко не всегда чистого газа.

1. Неубиваемость, точность работы, отсутствие температурных перепадов.

По нашему мнению-самые долговечные и беспроблемные форсунки ГБО особенно для нашего далеко не всегда чистого газа.

1. Отсутствие «одиночных форсунок

Газовая рейка на авто. Смотреть фото Газовая рейка на авто. Смотреть картинку Газовая рейка на авто. Картинка про Газовая рейка на авто. Фото Газовая рейка на авто

К сожалению, пока немного сведений об этих форсунках, но автомобиль при их установке всегда работает с нулевыми краткосрочными и долгосрочными коррекциями практически сразу после калибровки!

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
