Газовый баллон для авто вместо запаски
Установка ГБО 4 поколения часть 1(тор на задней двери)
Идея установки газа посещала меня давно, но вот куда деть балон?
Тем более в коротыше, когда места и так катострофически мало.
Кромсать и пилить бензобак я не собирался
Ставить цилиндрический балон поперек, уничтожив тем самым багажный отсек? тоже нет…
Иногда приходится раскладывать салон в виде спальника, балон бы не позволил…
или нужно перевезти коробки, для этого нужен ровный пол и т.д.
Тогда я решил пойти не стандартным способом и поставить балон вместо запаски на заднюю дверь.
Создал тему, на паджерофоруме
pajero4x4.ru/bbs/phpBB2/v…p?f=324&t=132007&start=15
Но кроме усмешек и слов, что я взлечу на воздух или сзади врежется камаз, что все взорвется, толком никто ничего не посоветовал. Поддержки там я не нашел.
Изучив самостоятельно много информации по данному вопросу приступил к намеченной цели,
для этого приобрел по случаю БУ комплект ГБО 4 поколения стоявший на 6g72
редуктор zavolli zeta s
мозги и ворсунки digitronic

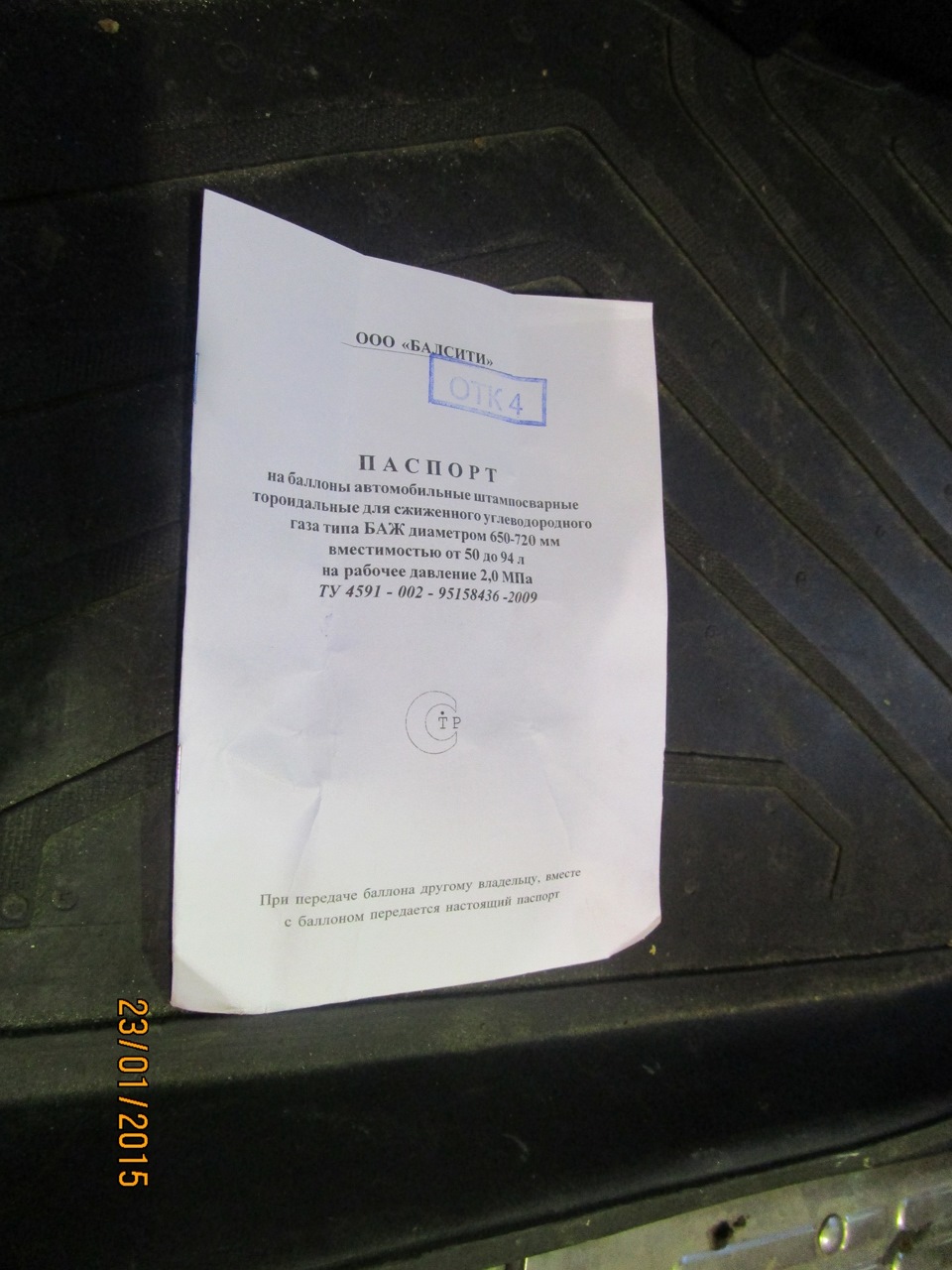

и новый тороидальный балон на 94литра он соизмерим с колесом 31′

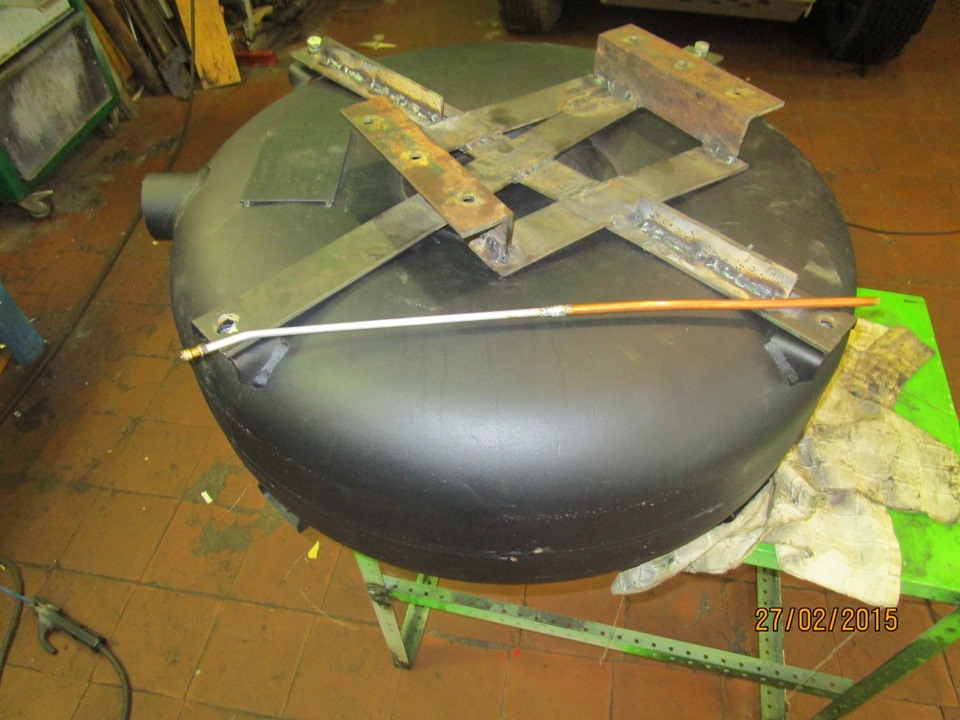

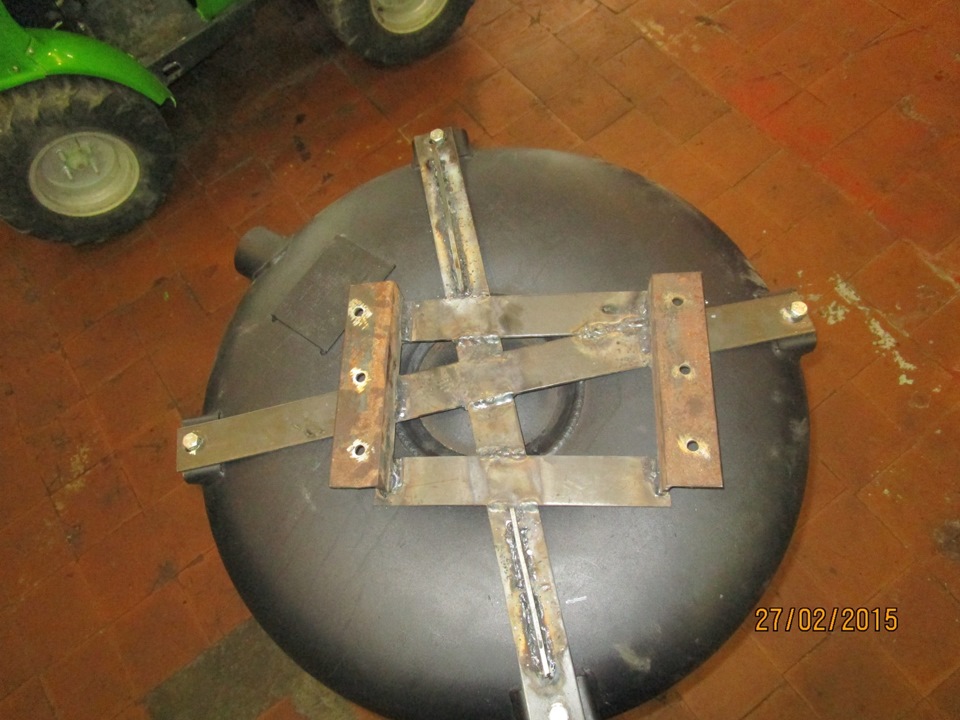

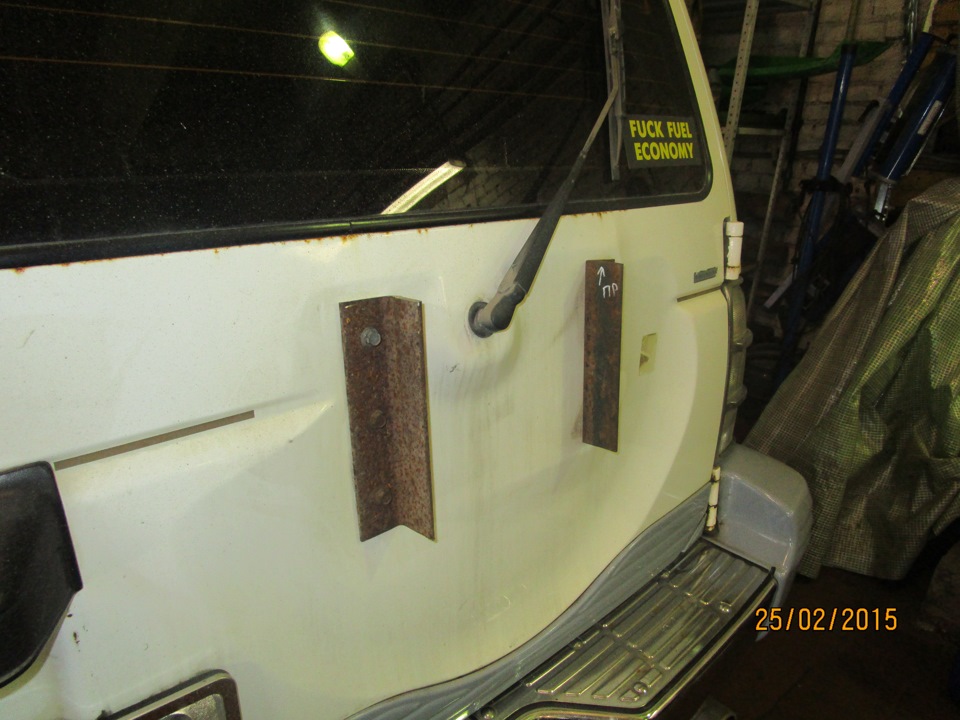

Снял кронштейн запасного колеса и приступил к изготовлению нового кронштейна уже под балон
Вертикально стоящий тор представляет собой оч короткий цилиндрический балон, поэтому использовал мультиклапан от обычного балона, поплавок даже не пришлось гнуть, это супер!
Нарастил трубку только, чтобы она доставала до дна

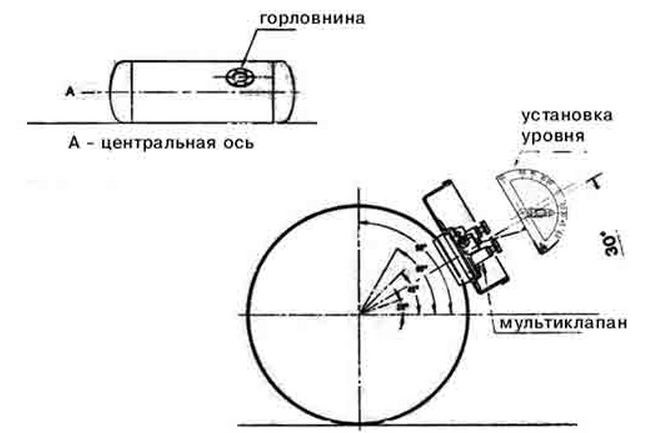

балон старался разместить так чтобы мультиклапан был под углом 30градусов.

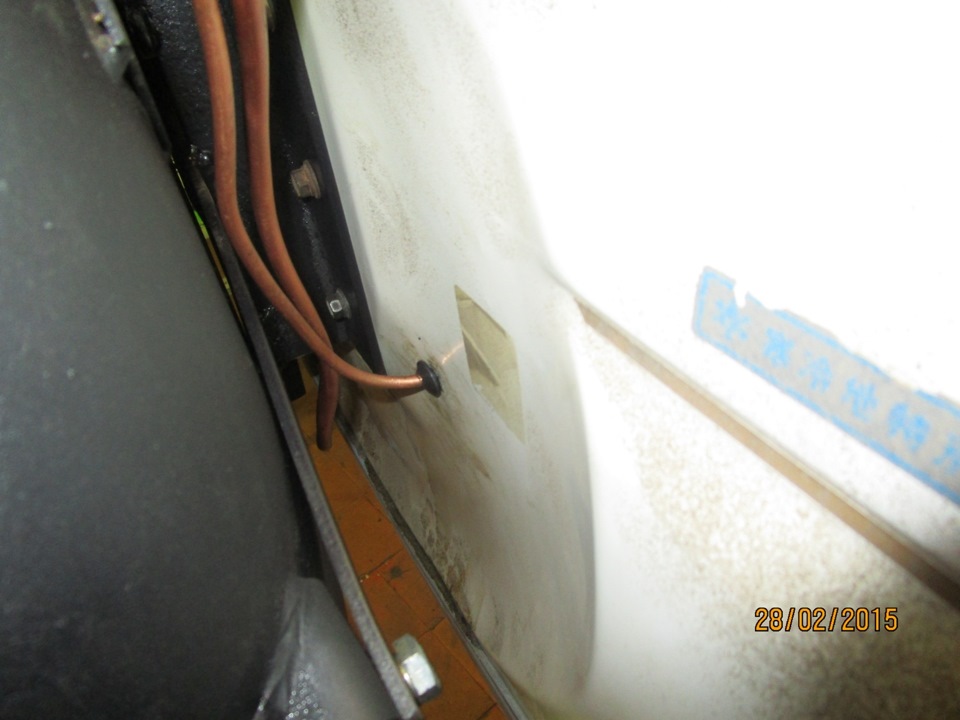

В области за балоном просверлил дверь и через заглушку пропустил 6мм трубку до стыковки с гибким участком

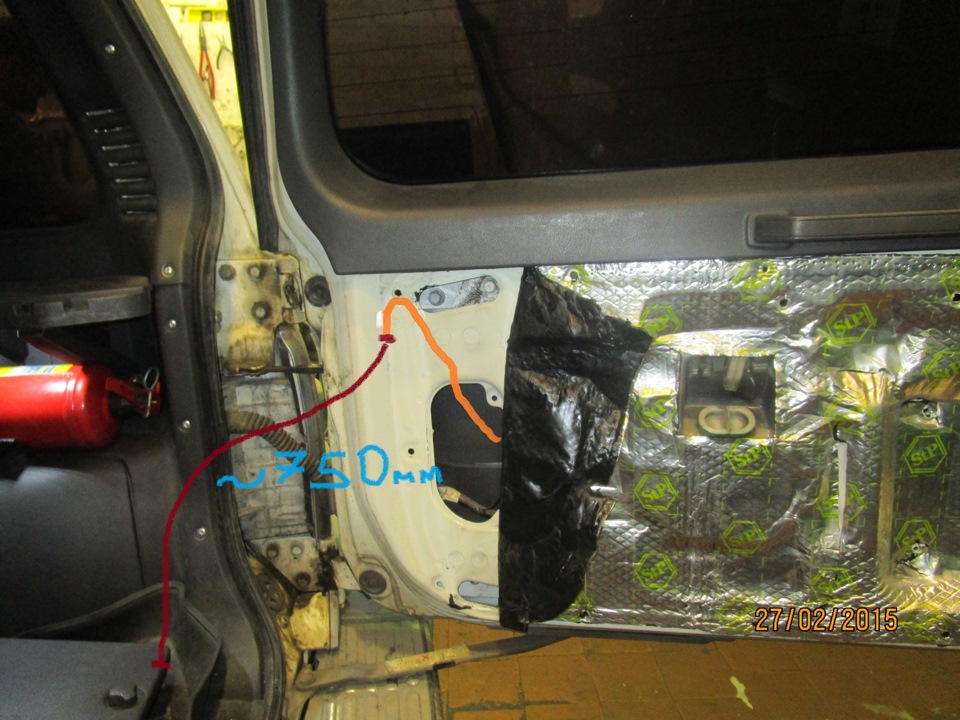

Следующей загвоздкой было изготовить гибкий шланг от двери к основной магистрали и так, чтобы ничего не отломилось и не закусывало. Прикинул где будет оптимальное расположение для шланга. Длина 750мм
Основная магистраль подачи к редуктору, трубка 6мм, но для гибкого рукава использовал 8мм, так как на глаза попались переходники соединители 6-8
Рабочее давление 16 атмосфер, критическое 25 при нем срабатывает аварийный клапан и стравливает давление.

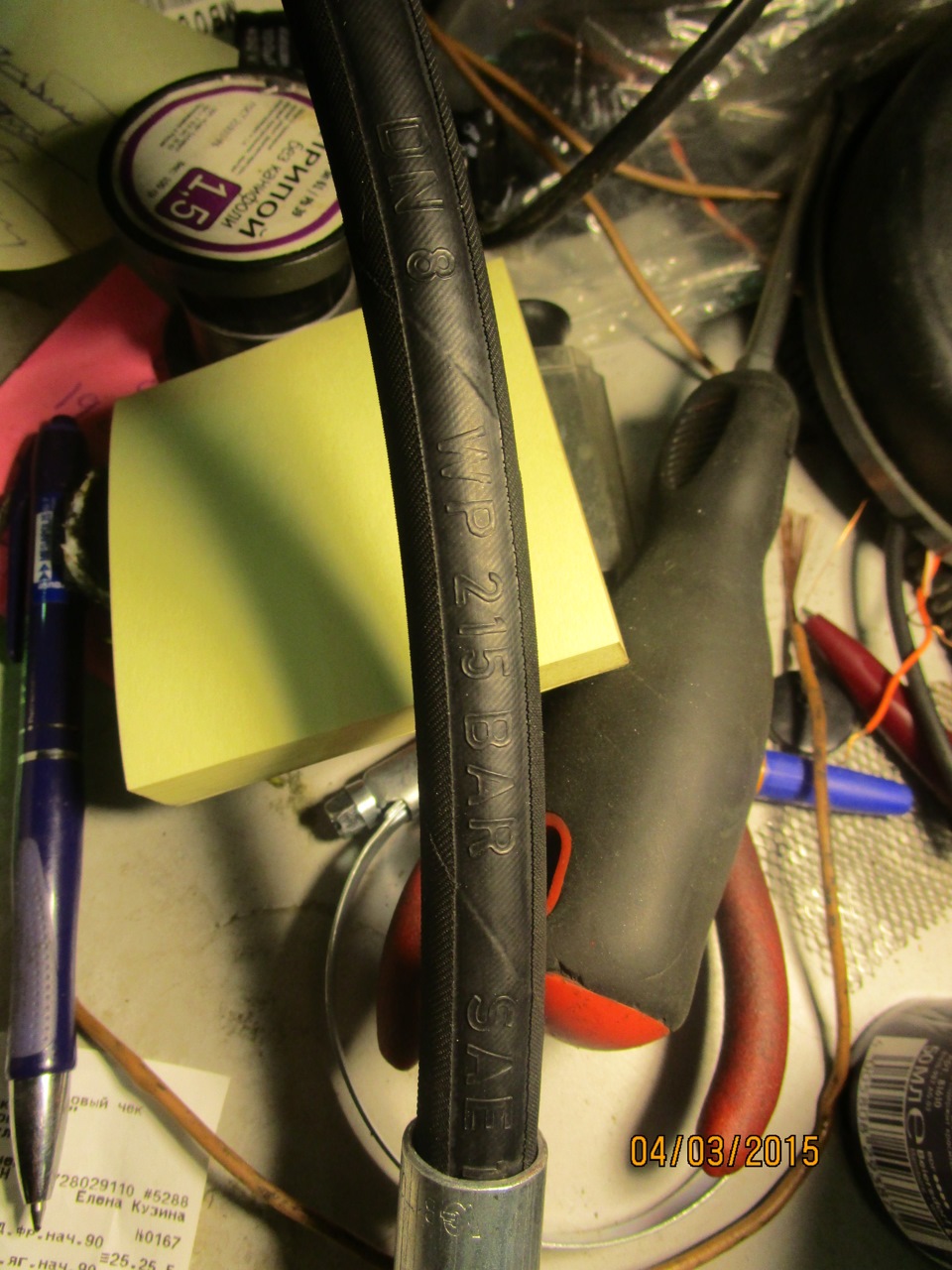

Рукав РВД взял с запасом 215 Bar

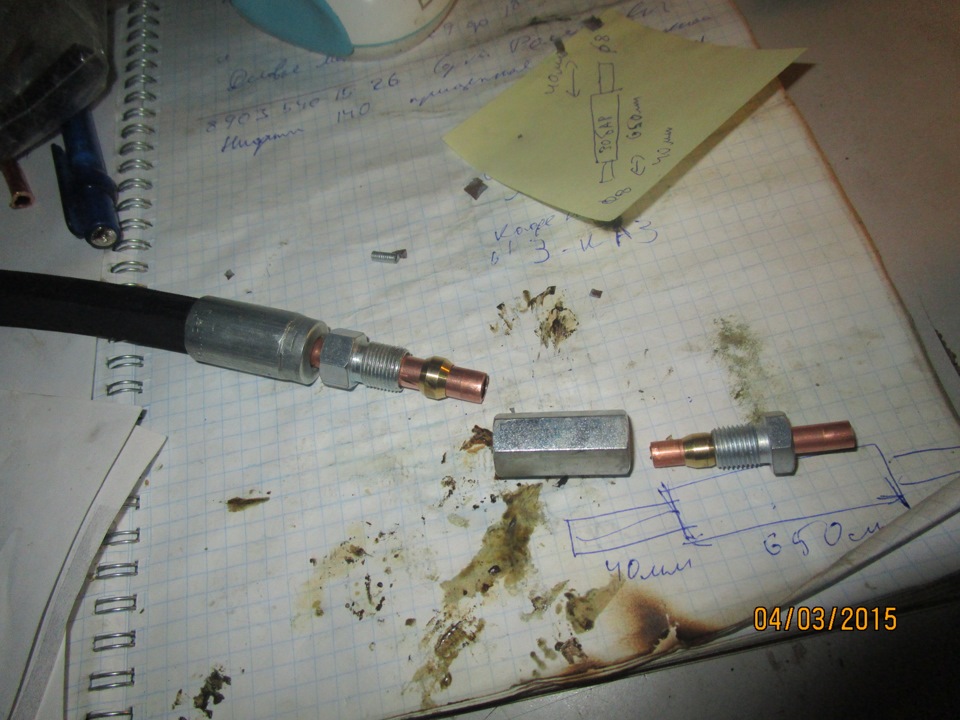

с концов имеет выходы ввиде трубок 8мм, для этого и использовал соеденители 6-8, чтобы перейти на штатную магистраль 6мм
Вот как это работает
Дело осталось за малым, подключить все остальное)))
☝ Какой газовый баллон установить в автомобиль ☝
Выбор баллона за исключением некоторых вариантов сводится к двум вариантам, это цилиндрической и тороидальной формы, так называемые “под запаску”. Данные емкости доступны для выбора в большом разнообразии размеров и объемов.
Цилиндрический баллон поперек багажника
Конечно при выборе баллона можно послушать рекомендаций установщиков гбо. Однако профессиональный установщик будет давать советы, исходя из своих соображений. Все-таки Вам нужно самим подумать и задать себе такие вопросы:
Как часто я пользуюсь запаской?
Что будет если я не буду возить с собой запасное колесо?
Как и в каком объеме я использую багажник?
Раскладываю ли я задние сиденья для увеличения объема багажника?
На пару минут задумайтесь об этом. После того как визуально представите каждый тип емкости в своем автомобиле, Вы поймете, что Вам нужно. Как ни крути, а никто не знает лучше Вас, какой баллон лучше всего подойдет для Ваших потребностей и привычек.
Цилиндрический баллон вдоль багажника
В 90-х годах, выбор газового бака сводился между 50 литровым и 65 литровым цилиндрическими баллонами, обязательно выкрашенными в красный цвет. Сейчас же, когда гбо набрало небывалую популярность, вариантов размеров баллонов возросло в десятки раз. Появились баллоны под запаску, которые позволяют сохранить полный объем багажного отделения.
Для кузовов типа хэтчбек и лифтбек, установка тороидального бака является самой оправданной. В данных автомобилях за счет того, что отсутствует верхняя перегородка багажника и задние сидения разлаживаются, удается получить багажник с внушительным объемом. Установка цилиндрического бака за спинку заднего сидения, по сути поделит багажный отсек вдвое.
Цилиндрический или тороидальный баллон
На данный момент больше всего баллонов устанавливается тороидального типа. Но это не означает то, что данный тип самый удобный и правильный.
Баллоны в форме цилиндра чаще всего устанавливаются поперек багажника и занимают либо всю ширину (от стакана до стакана), либо часть ширины. Допустим, если бак не занимает всю ширину, сбоку появляется свободное пространство и если вы разложите спинки, то через это пространство можно положить длинные предметы (например лыжи).
Также возможна установка цилиндрических баллонов вдоль багажника с одного из краев. В этом варианте есть минус. Установив таким образом баллон, вы нарушаете развесовку по осям, что может привести к ухудшению управляемости. Но все зависит от конкретного автомобиля и его грузоподъемности. Если Ваш автомобиль позволяет, можно установить цилиндрический баллон под автомобилем. В основном такая возможность предоставляется владельцам коммерческого транспорта и джипов.
Из выше перечисленного можно сказать, что газовые баки в виде цилиндров идеально подходят для установки в автомобили с кузовом седан с глубоким багажником. Запасное колесо при этом остается на месте, а зачастую заводские инструмент и аксессуары, вставляемые в нишу запаски.
У тороидальных баллонов есть один основной минус. Выбор объема бака упирается в размер запаски. На малолитражных машинах этой проблемы нет, а вот на авто с большим расходом топлива запас хода на газу сокращается в разы. Благо, что на данный момент сеть заправочных станций великолепно развита и проблем с поиском заправки нет.
В случае с тор-баллоном, появляется дополнительный груз в виде запасного колеса, которое нужно будет возить в багаже. Лучшим решением здесь будет приобретение защитного чехла по форме колеса. Данные чехлы выполнены из прочного материала с прорезиненной основой. Низ чехла оснащен липучками, которые фиксируют запаску на коврике и не дают ему ерзать по багажнику. Если требуется перевезти крупный груз, вы всегда можете убрать запаску, или переложить в салон авто.
Сейчас на рынке авто-аксессуаров присутствуют дорожные наборы для ремонта колес. Данные наборы очень компактны и не занимают много места. Данный вариант позволит навсегда избавится от запасного колеса, но помните они не спасут Вас от серьезного разрыва покрышки!
Я постарался описать все плюсы и минусы применения разных типов баллонов, однако выбор остается за Вами! Удачи.
Какой размер баллона ГБО пропан?
Главная часть газового оборудования – это газовый баллон ГБО. Если вы решили установить ГБО в вашем авто, первым делом нужно решить вопрос, какой баллон выбрать. В этой статье мы рассмотри два типа газовых баллонов: тороидальный баллон (схожий по форме на запасное колесо) и цилиндрический баллон.
Газовые баллоны для ГБО имеют огромное количество размеров, поэтому подобрать модель под Ваш автомобиль не составит труда.
Выбор баллона
При выборе газового баллона можно попросить квалифицированной помощи профессионалов монтажа газового оборудования, но не забывайте, что только вы знаете все нюансы вашего авто. Сначала нужно задуматься, как часто у вас используется багажник, и как именно.
Загружен ли он у вас до отказа необходимыми вещами, или вы перевозите только аптечку, огнетушитель и запасное колесо? Оснащен ли ваш автомобиль функцией складывания задних сидений для увеличения пространства в салоне и багажном отделении?
Ответ на данные вопросы нужно получить для того, чтобы выбранный тип баллона не приносил вам неудобств и позволял использовать автомобиль с комфортом, а багажник с максимальной эффективностью.
Что выбрать
На сегодняшний день тороидальный тип баллона устанавливается на автомобиль значительно чаще, нежели цилиндрический. Тороидальный баллон монтируется в место, предназначенное для «запаски», что несомненно удобно. Но это не является поводом того, что нужно выбирать именно его для вашего автомобиля. Давайте подробнее рассмотрим каждую разновидность газовых баллонов.
Цилиндрический баллон
Из названия становится понятно, что данный баллон имеет форму цилиндра и может быть установлен в любом месте багажника при любом кузове автомобиля. В большинстве случаев баллон устанавливают поперек автомобиля, вплотную к тыльной стороне заднего сидения.
От размеров багажника и баллона зависит, будет ли последний занимать все пространство между колесными арками, или часть багажника останется свободной. При таком варианте крепления перевозить крупногабаритные предметы сложив задние спинки сиденья, скорее всего, у вас не получится.
Цилиндрический газовый баллон ГБО так же может быть установлен вдоль автомобиля, с правой или левой стороны. Данный способ монтажа предусматривает наличие свободного места с одной стороны багажника.
При данном способе крепления возможна перевозка крупногабаритных вещей если тыльная сторона задних сидений будут в сложенном виде (учитывая, что в вашей машине предусмотрена такая функция). Такой способ был популярен во времена отсутствия тороидальных баллонов.
Цилиндрический баллон также может быть вмонтирован под днищем вашего автомобиля, если конструкция и клиренс позволит такое расположение.
Если Вы устанавливаете баллон ГБО под днище автомобиля необходимо следить за его герметичностью и целостностью как самого баллона так и его креплений. Т.к. в период повышенной влажности окружающей среды (осенне-весенний период) баллон и его крепления подвергаются влиянию как реагентов (соли) так и влаги.
Цилиндрический баллон наиболее органично впишется в автомобили с кузовом седан, в которых глубокие багажники, где из-за глубины багажного отделения достаточно сложно в полном объеме его эксплуатировать.
Установка цилиндрического баллона в таких багажниках наиболее эффективно позволяет использовать багажное отделение без потерь функциональности. Так же, несомненным плюсом является тот факт что после монтажа цилиндрического баллона запасное колесо и остальные необходимые предметы, которые располагаются в багажнике, остаются на своих местах.
Тороидальный баллон
Тороидальный газовый баллон ГБО – имеет форму запасного колеса. На данный момент такой тип баллона является самым распространенным, так как его монтаж вместо «запаски» не вносит особых изменений в функциональности багажного отделения автомобиля. Вам будет доступна вся площадь багажного пространства, как при сложенных сидениях, так и при сиденьях в обычном положении.
В некоторых автомобилях запасное колесо расположено под днищем автомобиля, в таком случае крепление тороидального баллона под днище также допустимо. Из-за конструкции тороидального баллона, его вместительность, относительно цилиндрического немного меньше. Это означает, что время работы двигателя на газе при использовании такого баллона будет меньше.
В автомобилях с большим расходом топлива, и имеющим большие бензобаки от 80 литров, баллон объемом даже на 48 литров покажется незначительным, что потребует частой дозаправки. По этой причине ставить Тороидальный баллон для ГБО в такой автомобиль нецелесообразно.
Если рассматривать кроссоверы, то здесь установка Тороидального баллона может иметь несколько вариантов. В таком кузове баллон может иметь большие, нежели «запаска» размеры.
Хотя меньшее время работы на газе на данный момент не является таким уж большим недостатком, потому что сеть заправочных станций, которые заправляют газом, в наше время достаточно развита, это обеспечивает свободу передвижения, а если вдруг газ закончится, в любой момент можно переключиться на бензин.
Что делать с запасным колесом
Идеального выхода из этой проблемы не существует. Возможна перевозка запаски в багажнике автомобиля в специальном чехле. Но в таком варианте свободное место багажника существенно уменьшается.
Альтернативным вариантом постоянной перевозки запасного колеса может выступать набор для ремонта шины в случае прокола. В набор входит специальный состав, которым заполняется дыра в проколотом колесе, с последующим накачиванием с помощью компрессора, который входит в набор.
Состав герметизирует шину, и у вас будет время доехать до ближайшего автомобильного сервиса. К этому способу можно прибегнуть только когда прокол небольших размеров. Если лопнуло колесо, лопнула грыжа на колесе или образовался большой разрез, на ремонт шины рассчитывать не стоит.
Обратите внимание! Заправлять баллон ГБО можно не более чем на 80% от его номинального объема. Т.е. стандартный Тор емкостью 42 литра можно заправлять не более чем на 34 литра. Покупать баллоны для ГБО желательно официально и с гарантией. Монтаж баллона рекомендуется осуществлять в центре обслуживания с хорошей репутацией.
Виды газовых баллонов для ГБО
От того, какой газовый баллон для авто будет использовать при монтаже ГБО, зависит многое. В первую очередь, останется ли в машине свободное пространство для хранения, удобно ли будет использовать и обслуживать оборудование в дальнейшем. Поэтому отнестись к выбору стоит с особой внимательностью.
Основные виды баллонов для ГБО
Часто специалисты рекомендуют установку цилиндрического или тороидального устройства, иногда — плоского. Каждый из них имеет особенности, достоинства и недостатки. Рассмотрим их подробнее.
Тороидальный баллон
Если Вы устанавливаете ГБО на легковой автомобиль, то в 90% случаях Вам поставят его. Производятся в соответствии с международным стандартом ГОСТ ISO 11439-2014. По форме баллон напоминает автомобильное колесо. Поэтому его просто установить на место хранения запаски.
Таким образом не занимается свободное пространство багажника, не нужно продумывать систему крепления ёмкости под днищем автомобиля. Снаружи установить тоже можно. Но придется приобрести более прочный образец. Различают внутренние и наружные тороидальные баллоны, с внутренней и наружной горловиной.
Другим преимуществом является вес. Толщина стенки варьируется от 2.5 до 3.5 мм. Баллон объёмом 23 литра весит 23 кг., объёмом 94л. — 42 кг. Тороидальный тип подходит только для заправки сжиженной пропан-бутановой смеси. Она отличается низкой ценой и позволяет существенно сократить расходы на топливо. Топливо под давлением он просто не выдержит. Слишком тонкие стенки.
Эти баллоны хорошо подходят для легковых автомобилей. Для более внушительных моделей авто подойдут другие типы. Необходимо отметить, что баллоны для сжиженных газов нельзя заправлять более чем на 80%. Связано это с тем, что при повышении температуры газовая смесь расширяется, следовательно, нужно оставить свободное место на этот случай.
Плюсы
Минусы
Цилиндрический баллон
Производятся в соответствии с ГОСТ 33986—2016. Этот вид используется как для пропан-бутановой, так и для метановой топливной смеси. Размеры этих баллонов для ГБО почти не ограничены. У производителей можно найти надежные конструкции объемом до 200 литров. Устанавливать можно как внутри авто, так и снаружи. Последний вариант встречается чаще на больших транспортных средствах.
Соответственно предъявляются повышенные требования к прочности. Толщина стенок от 5 до 11 мм. Не должно быть сварных швов. Тем не менее этот тип остается самым распространенным, надежным и неприхотливым в эксплуатации.
Плюсы
Минусы
Плоский баллон
По сути, этот вариант состоит из нескольких цилиндрических. Они надежно скрепляются вместе путем сварки, образуя единую прямоугольную конструкцию. Таким образом можно не только увеличить полезный объем устройства, но и сделать его более подходящим для конкретного типа автомобиля. Занимает мало места.
Подобные баллоны найти не просто. Часто их делают на заказ, под конкретную конфигурацию. Но зато они сохраняют в себе все преимущества цилиндрических и тороидальных.
Что касается недостатков, то одним из явных станет слабая распространенность и, как следствие, высокая цена газового баллона. Также ждите трудностей в дальнейшем обслуживании. Сервисный центр, специализирующийся на конструкциях этого типа можно найти не в каждом городе.
Также бывают сдвоенные, спаренные баллоны. Они достаточно распространены. Обслуживать их проще. По сути, это два скреплённых между собой цилиндрических типа. Они занимают много места и устанавливаются на крупные автомобили.
Как выбрать газовый баллон для ГБО
Параметров, на которых необходимо основываться, выбирая тот или иной вариант, много. Отметим самые главные из них:
Наиболее часто сервисные центры предлагают установку цилиндрических емкостей компании Ловато. Этот вариант действительно можно назвать самым удачным. Хорошее качество сборки, приемлемая цена, простота в обслуживании – установить такое ГБО можно с минимальными тратами денег и на длительный срок.
Как правильно устанавливать газовые емкости?
Сам по себе процесс не сложный, но ответственный. Опытный мастер справиться с задачей за пару часов. Некоторые умельцы предпочитают сделать все сами. Но гораздо важнее не сам монтаж, а безопасность.
ГБО это сложная система, которую необходимо точно настроить и отрегулировать. Вдобавок если баллон установить неправильно, то вполне может произойти утечка, прорыв газовой магистрали или же отвал ёмкости при езде (в случае установки снаружи). Дальнейшие последствия могут быть очень печальными.
Вторая проблема — это обязательная регистрация ГБО в ГИБДД. Вам в любом случае придётся проходить освидетельствование системы и ни одна нормальная компания не будет брать на себя ответственность за непонятно, как и кем установленное оборудование. Без регистрации эксплуатация транспортного средства запрещена. Водитель даже не сможет пройти ежегодный техосмотр для ОСАГО.
Наши специалисты помогут подобрать подходящий размер тороидального или цилиндрического баллона, будь то легковой автомобиль, предназначенный для частного использования или коммерческий транспорт.
И Вам не придётся переплачивать за ненужный объём или второй баллон. Обратитесь к нам уже сегодня и получите квалифицированную консультацию по монтажу ГБО.
Как быть с запаской после установки газового оборудования?
На самом деле этот вопрос не является таким уж важным. Если это единственное, что останавливает Вас от приобретения ГБО, сомнения можно откинуть. Запасное колесо в большинстве случаев можно оставить там же, в багажнике. Просто поместить его на хранение придется вертикально, а не горизонтально.
Как правильно эксплуатировать газовые емкости?
В использовании ГБО и емкостей тороидального и цилиндрического типа нет ничего сложного. При прохождении своевременных проверок и техобслуживания оно прослужит много лет, не причиняя неудобств и не нарушая безопасности. Само ГБО при этом необходимо проверять ежегодно.
Как часто нужно проверять газовые баллоны?
Этот срок составляет:
Баллоны для пропан-бутана в любом случае проверяют каждые 2 года.
Срок службы
Для тороидальных он составляет 10 лет, для цилиндрических – 15-25 лет. После истечения этого срока баллон необходимо заменить на новый.
Рекомендации
Раз в месяц проверяйте, хорошо ли закреплён баллон. Это особенно важно при наружном креплении. Нельзя оставлять автомобиль в замкнутом помещении с полностью заправленным газовой смесью баллоном. Не заправляйте его больше, чем на 80%.
Необходимо оберегать баллоны от перегревания, коррозии и ударных нагрузок. Если ржавчина покрывает более 10% поверхности, то использовать такое устройство опасно. Максимально разрешённая температура ни в коем случае не должны превышать 82 градусов, допускается кратковременное локальное повышение до 65.
Обратитесь в компанию Power-Gas для установки ГБО 4 поколения и последующего обслуживания конструкции. Вы сможете быть уверены в надежной работе газового оборудования и безопасности автомобиля.
Установка ГБО 4 поколения с баком под Запаску 53 литра.
Устанавливать будет фирма : ГАРАНТ ГАЗ, все доки и книги на ТО будет выдано, установка займет с 9 утра и до 6 вечера.
По поводу мощности двигателя, читал много коментариев и спрашивал у людей кто пользуются таким ГБО, все в восторге до единого, мощность не потерялась за счёт впрыска.
Жду критику и коментарии по этому поводу! Фото процесса установки выложу в субботу и впечатления.
Немного о ГБО 4 поколения:
Установка ГБО 4 поколения – без сомнений, в настоящее время является наиболее эффективным и обоснованным методом перевода автомашины любого класса на использование в качестве топлива природного газа. Для того, чтобы убедить в этом своих клиентов, мы хотим немного подробнее остановиться на преимуществах этой системы, но для начала – немного истории.
Строго говоря, существующее разделение на так называемые поколения – не что иное, как обозначение различий способов подачи газа к двигателю. Иными словами, разное газобаллонное оборудование различается только внутренними элементами, внешние же остаются неизменны. Вначале особых преимуществ в сравнении с дизельным или бензиновым двигателем система не имела, поскольку в принципе не отличалась от привычных нам редукторов газа. Однако вскоре она была дополнена специальными дозирующими устройствами, оснащенными датчиками, контролирующими качество подаваемой смеси. Это было уже второе поколение ГБО.
В ГБО третьего поколения для подачи топлива в каждый цилиндр используются уже индивидуальные инжекторы, оснащенные электронным управлением. На основе этой системы и было разработано ГБО четвертого поколения. Оно оснащено устройством для синхронного впрыска газа, а также бортовым электронным устройством, контролирующим синхронность работы системы газовых форсунок. Форсунки помещены (как и во всех предыдущих устройствах) непосредственно на коллекторе.
Система постоянно обновляется и дополняется, и купить ее сегодня может каждый автомобилист, вот только вопрос установки необходимо доверить специалисту. Ведь только в этом случае гарантируется достижение всех преимуществ, которыми обладает система. А таковыми являются следующие. Во-первых, высокая экономичность, поскольку газообразование осуществляется с высочайшей точностью. Во-вторых, высокий уровень экологичности двигателя. В-третьих, ГБО 4 поколения lovato доказало, что снижение мощности авто при переходе на газ – всего лишь миф. Кстати, регулировка ГБО 4 поколения ловато, установленного собственными силами, требуется практически каждому автовладельцу. А если его устанавливает специалист, то такой необходимости не возникнет.
Еще одним несомненным плюсом 4 поколения можно назвать возможность установки на любой современный автомобиль, о чем мы уже упоминали. И если Вы живете в Туле, и хотите перевести свой авто на газ, то выбор такой системы будет для Вас оптимальным решением. И хотя система довольно сложна, цена на ГБО 4 поколения не на много дороже первых поколений оборудования
