Как охладить усилитель в машине
Как охладить усилитель своими руками
С наступлением тёплого времени года усилители начинают греться еще сильнее, особенно когда не хватает питания. В этой статье мы попытаемся кратко и емко рассказать почему сабвуферы нагреваются и пути решения. Самая первая причина почему нагревается сабвуфер – это, конечно же, сопротивление. Когда мы подключаем определенный динамик, будь это фронт, будь это саповое звено, какую бы мы нагрузку не подключали, это сопротивление, которое мы подключаем. Следующая причина почему греется усилитель –плохое питание. Даже если так небольшая подводимая модность усилитель будет очень горячим. И вообще просадки приводят к тому, что у Вас либо сгорит динамик, либо сгорит усилитель. И последняя причина, почему усилитель может перегреваться – плохое охлаждение.
Осевой вентилятор купить можно во многих интернет-магазинах.
Есть несколько путей решения:
– ставить усилители в более проветриваемые места
– устанавливать вот такие вентиляторы:
Установка кулера охлаждения зависит от вашей фантазии: как вы будете ставить, сколько вы будете ставить, либо будете устанавливать какую-нибудь подсветку, все это зависит от вас. Если кого-то смущает шум, то из багажника вы врятли услышите, что у Вас будет что-то жужжать.
Кстати еще одной причиной перегрева усилителя является его нагрузка.
Необходимо помнить, что все усилители делятся на А-класс, Б-класс, АБ-класс, Д-класс. И каждый класс имеет свою степень нагрева при режиме работы.
Что нужно сделать перед подключением внешнего вентилятора:
– определить место установки, расположение в зависимости от модели сабвуфера, корпуса и тд.
– есть ли свободный разъем для
– на вентиляторе, а точнее его боковой поверхности видно указатель направления вращения лопастей, соответственно, прежде чем начать работы нужно определиться какая сторона вентилятора идет на «на вдув» и на «на выдув».
Более подробные схемы установки вентилятора на кулер есть на нашем сайте.
Охлаждение усилителя своими руками
И снова всем привет, вслед за зеркалами летит новая запись в бортовой журнал, хотя должна была быть на пару недель раньше.))
С наступлением жары в наших краях, нарисовался трабл с усилителем, а именно сильный перегрев. Раньше, когда на нём висел фронт, такого не наблюдалось, но когда я подключил к нему (прости господи) старые овалы мистери (временно, для подзвучки НЧ) то он начал греться в жару, до такой степени, что рукой дотронуться было нельзя, но при этом в защиту не уходил, а просто отключал два канала идущие на Х6.

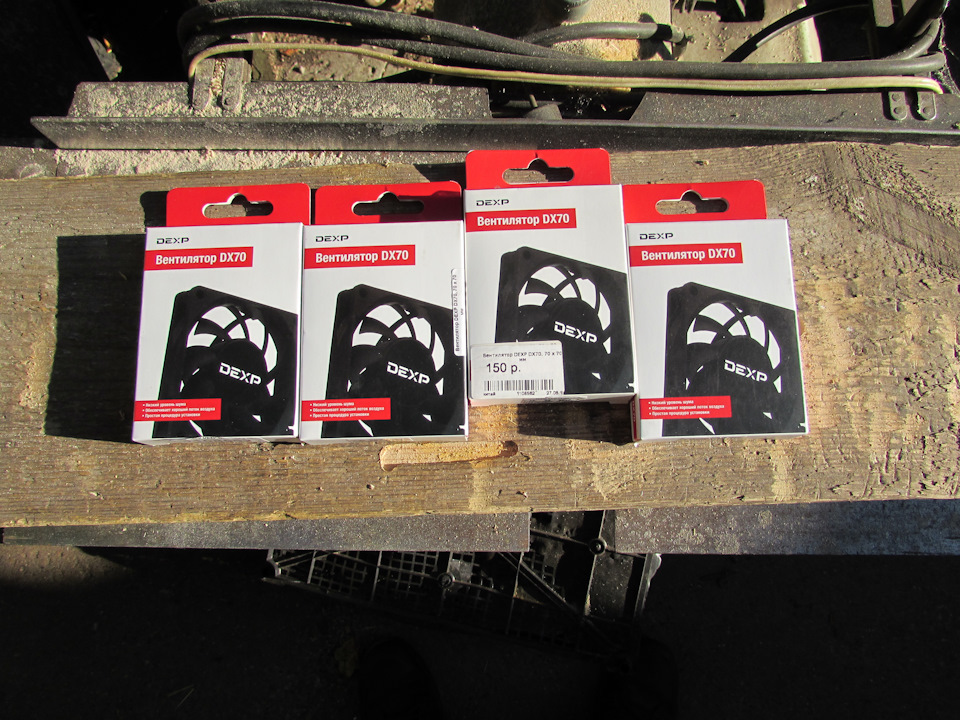

Полистал инет и понял, что нужно вешать вентиляторы, погуглив магазины поехал и купил два корпусных вентилятора.
Так, как усилитель старый и не известно сколько он еще проживет, было принято решение не размениваться и вырезать дырки в нижней крышке.
Установил вентиляторы один на вдув, прямо над катушками и один на выдув, для того, что бы горячий воздух не задерживался внутри корпуса. Вентиляторы по периметру приклеены на двухсторонний скотч и с одной стороны каждый еще зафиксирован двумя шурупами, держится крепко.
Кнопки под рукой не было, поэтому сделал перемычку из кусочка провода и клемм папа-папа, что бы размыкать её, когда на улице холодно.
В схеме ничего сложного, вентиляторы включаются при включении усилителя, приток холодного воздуха хороший, теперь усилитель в жару при валиве на все деньги теплый и его спокойно можно трогать рукой. наводок на удивление нет! Но нужно будет проверить, как сильно попадает внутрь усилителя пыль.
До последнего момента думал, что сделал фотографии того, как расположилась проводка и релюшка (все приклеяно на нижней крышке усилителя между вентиляторами) Но увы, оказывается не сфотал, но в следующий раз, как буду снимать усилитель обязательно сфотографирую и дополню эту запись.
Расчет производительности системы охлаждения усилителей

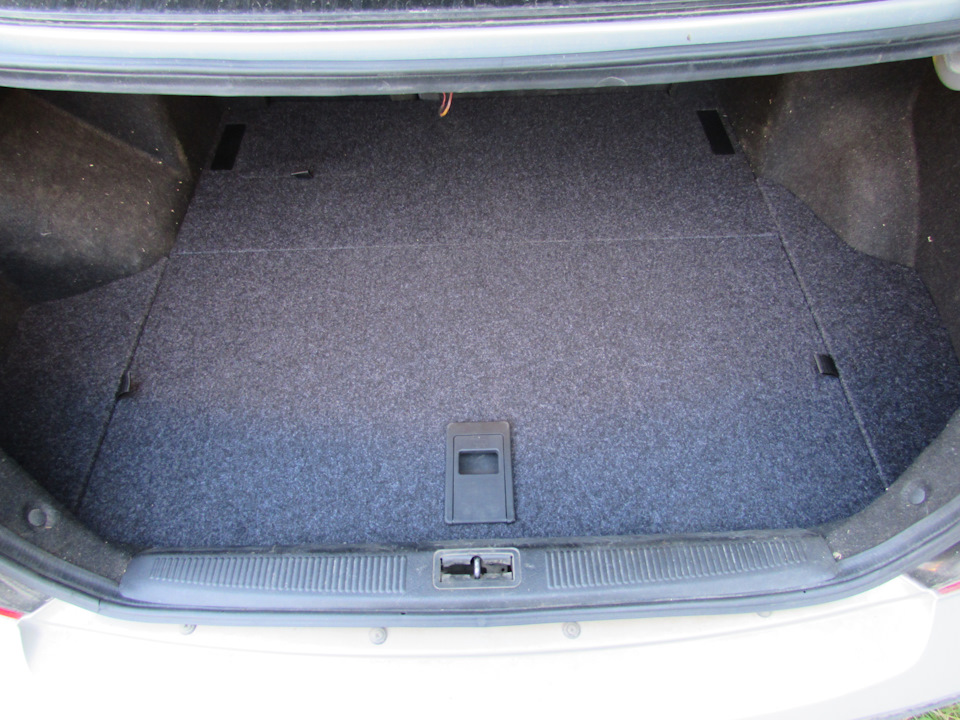

Частое решение по установке усилителей в автомобиле — это фальшпол. Вот и я при строительстве своей системы решил пойти по этому пути.
При установке усилителей в закрытый ящик фальшпола во избежание их перегрева необходимо предусматривать принудительную вентиляцию ящика. Простое много раз обкатанное решение — поставить компьютерные кулеры и ими продувать ящик.
У меня возник вопрос — сколько кулеров нужно поставить. Полез в сеть — вопросов такого рода множество. Ответов — аналогично. Абсолютное большинство ответов — ставь больше, хуже не будет. А больше — это сколько?
Например у меня конструктивно можно установить кулеры размером не больше чем 70х70 мм. Такие кулеры уступают по производительности кулерам 80х80 и подавно уступают еще более крупным. Соответственно нужна объективная методика по которой можно оценить необходимое количество кулеров. Однако готового ответа в сети я не нашел, поэтому пришлось разбираться самостоятельно. Формула расчета необходимой производительности вентиляции:
Q= Полная мощность аппаратуры (кВт)
P= плотность воздуха(1,2кг/м³)
C= теплоемкость воздуха(1,02 кДж/кгК)
ΔT= Разница температуры между приточным и выходящим воздухом (К)
V= производительность вентилятора (м³/с)
Плотность и теплоемкость воздуха — это практически константы (вариант использования системы в горах высоко над уровнем моря я не рассматриваю), так что получается что необходимое количество воздуха зависит только от количества тепла которое нужно отвести и допустимой разницы температур входящего и выходящего воздуха.
Набросал простенький Excel файлик и рассчитал необходимый объем воздуха для различных выделяемых мощностей и различного допустимого нагрева воздуха. Результаты расчетов сделал в двух вариантах — в кубометрах в минуту (м3/мин) и в кубофутах в минуту (CFM), т.к. характеристики кулеров в разных магазинах приводят или в тех или в других величинах.

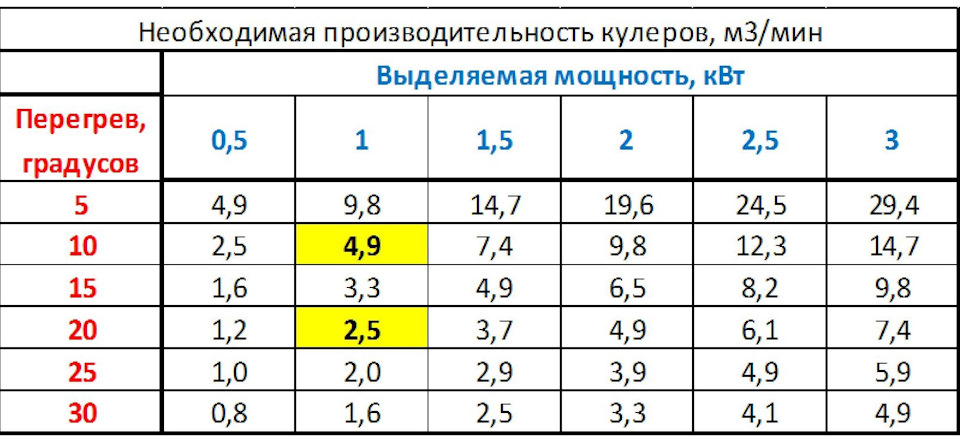

Результаты расчета расхода воздуха в м3/мин:

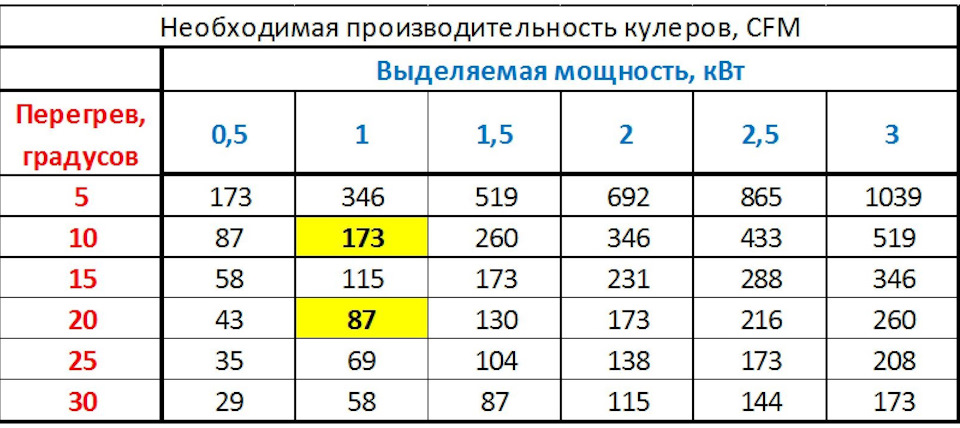

Результаты расчета расхода воздуха в CFM:
В таблице синим показана выделяемая мощность (столбцы), красным допустимый нагрев воздуха (строки). На пересечении — значение необходимого потока воздуха.
Зависимость линейна и по выделяемой мощности и нагреву воздуха. Поэтому достаточно запомнить одно значение — для 1 кВт тепла и 10 градусов нагрева воздуха. Для этого нужно продуть через короб 4,9 м3/мин или 173 CFM. Все остальные значения можно получить из этих.
Зависимость от выделяемого тепла — прямая, т.е. чем больше тепла нужно отвести, тем больше воздуха нужно продуть. Зависимость от допустимого нагрева — обратная, т.е. чем больше допускается нагрев воздуха, тем меньше воздуха нужно продуть.
Например, если тепла в 2 раза больше (2 кВт), то воздуха нужно в 2 раза больше; если допустимый нагрев в 2 раза больше (20 градусов), то воздуха нужно в 2 раза меньше.
По этим расчетам получилось что для моей системы с максимальным расчетным тепловыделением 1,49 кВт, при допустимом нагреве воздуха 20 градусов при кулерах размером 70х70 мм необходимо поставить 3,28 кулера. В итоге ставлю 4 шт.
Кулеры устанавливаю врезным способом в стенку короба фальшпола
Автозвук: принудительное охлаждение усилителя.
Проблема заключалась в следующем. Летом при температуре +25 за бортом и выше усилитель частенько перегревался и уходил в защиту. Собственно решил не дожидаться тепла и исправить этот момент сейчас. Решение было простое. Купил я обычный кулер от компьютера.
Отрезал колодку с проводами.
Красный — плюс
Черный — минус
Желтый — контроль оборотов куллера (нафиг не нужен)

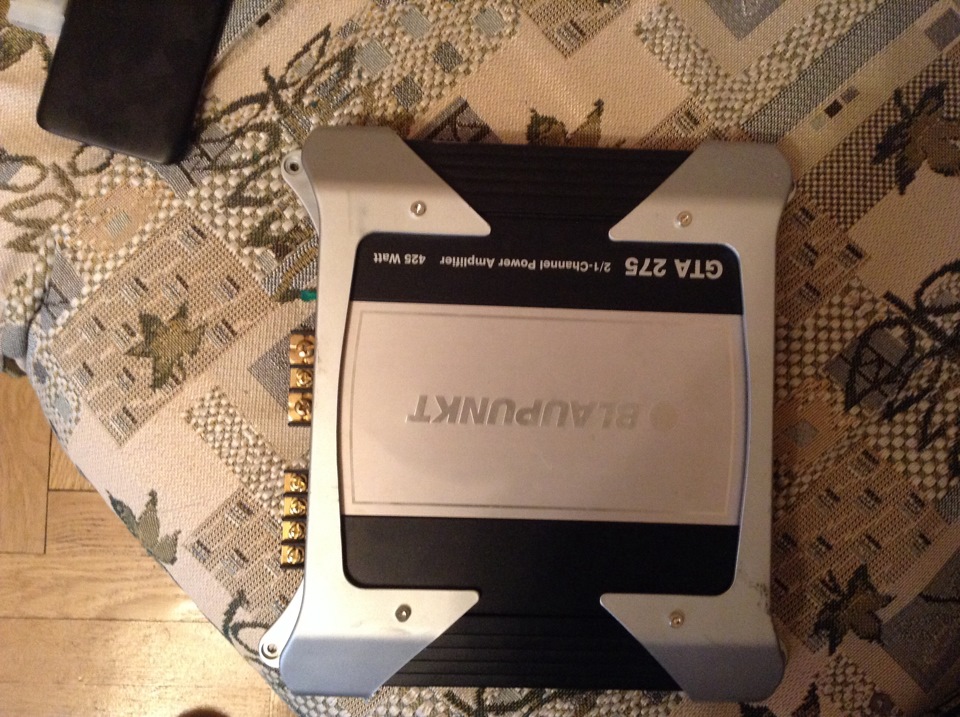

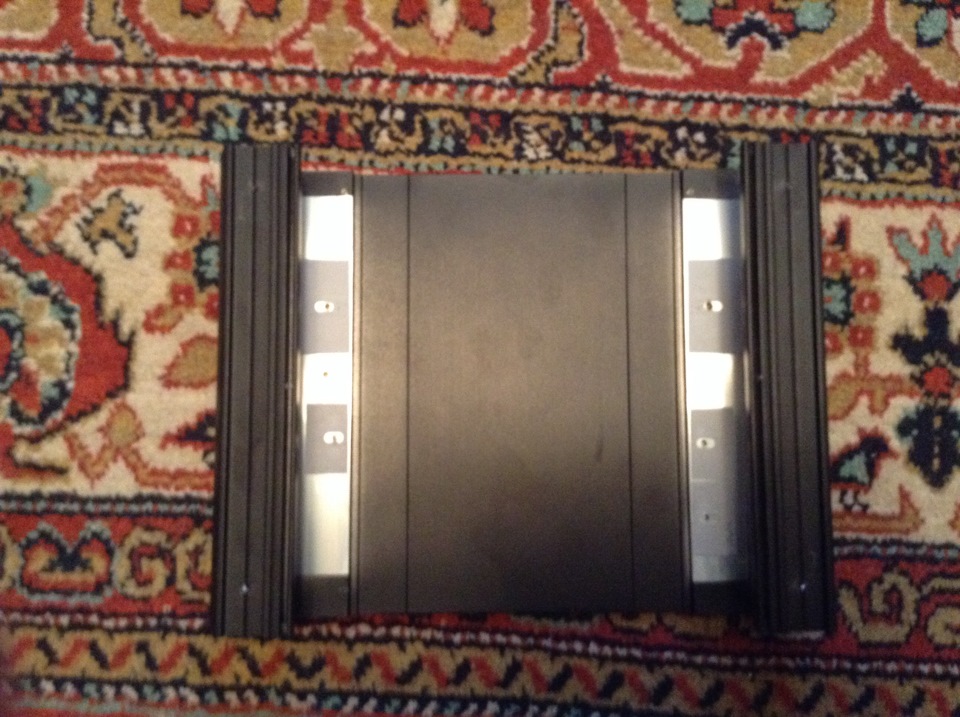

Дальше беру усилитель,

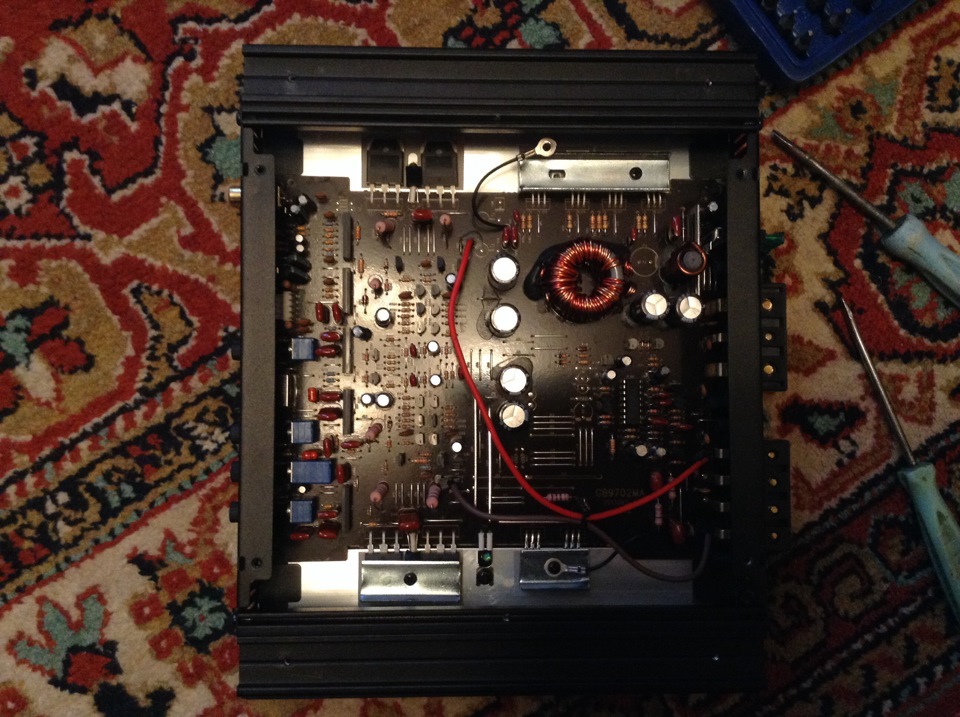

Аккуратно откручиваю все внутренности и снимаю крышку,

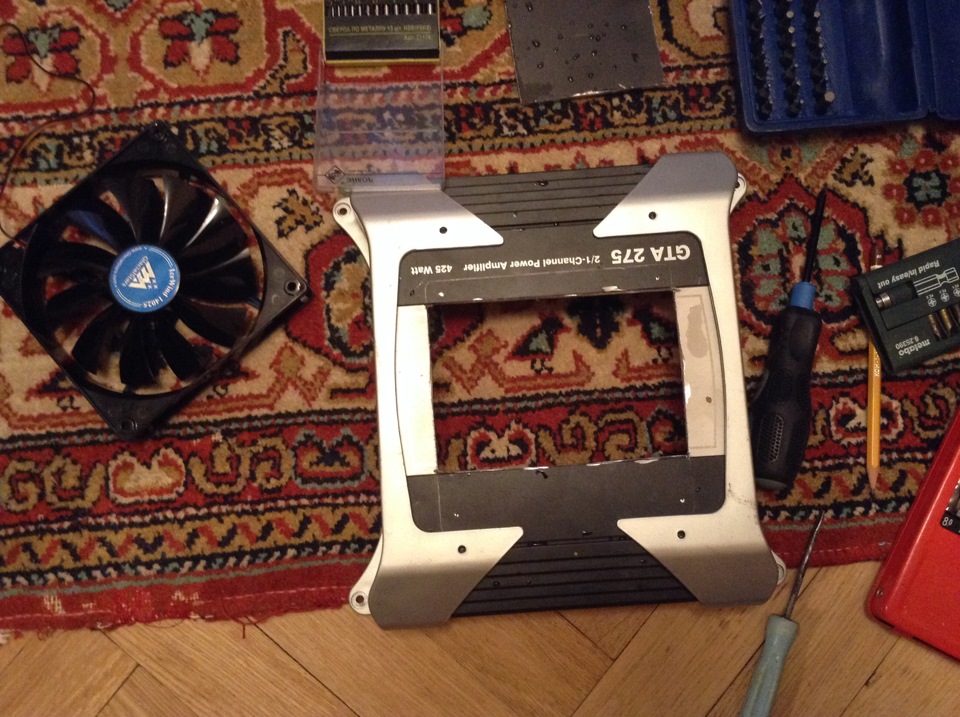

Дальше еду в ближайший сервис с болгаркой, чтобы выпилить вентиляционную дырку 😉
Сделали за 5минут и 200р
Выглядит очень страшно, но глаза боятся, руки делают.
Примеряем кулер и размечаю дырки под крепежные болты.

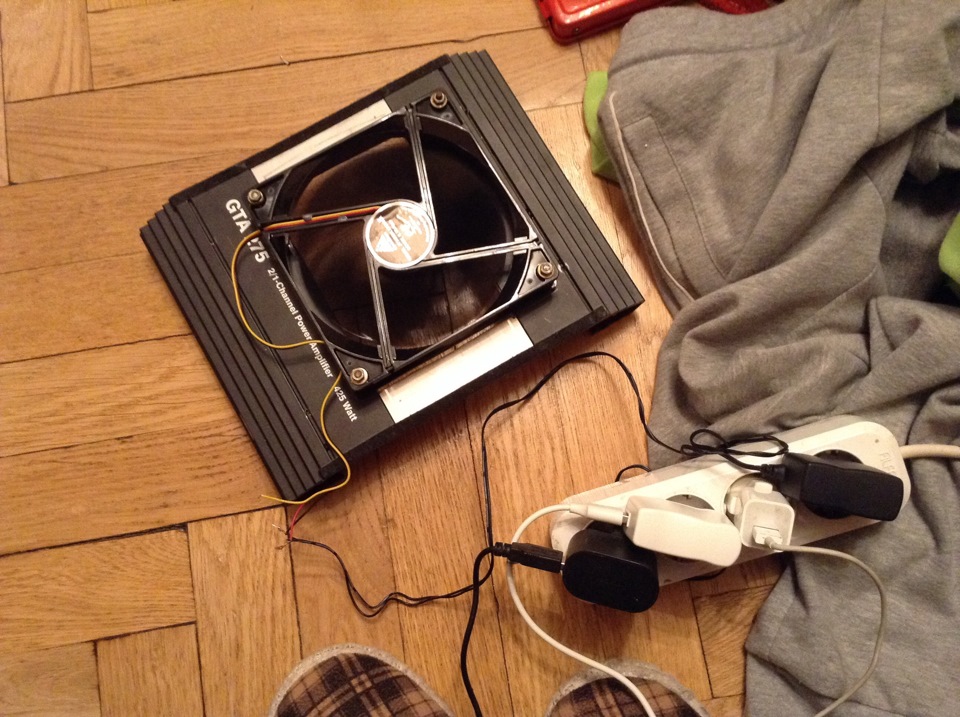

Креплю все это дело, ну и конечно проверяю работоспособность, для верности.
Благо у меня есть трансформатор 220/12В
Убедившись, что все в порядке, собираю усилитель, к счастью, лишних винтиков не осталось)
Как все это выглядит в машине сфотографировать не успел, темнеет рано. Но главное, при включении усилителя включается и вентилятор. Теперь перегрева можно не бояться.

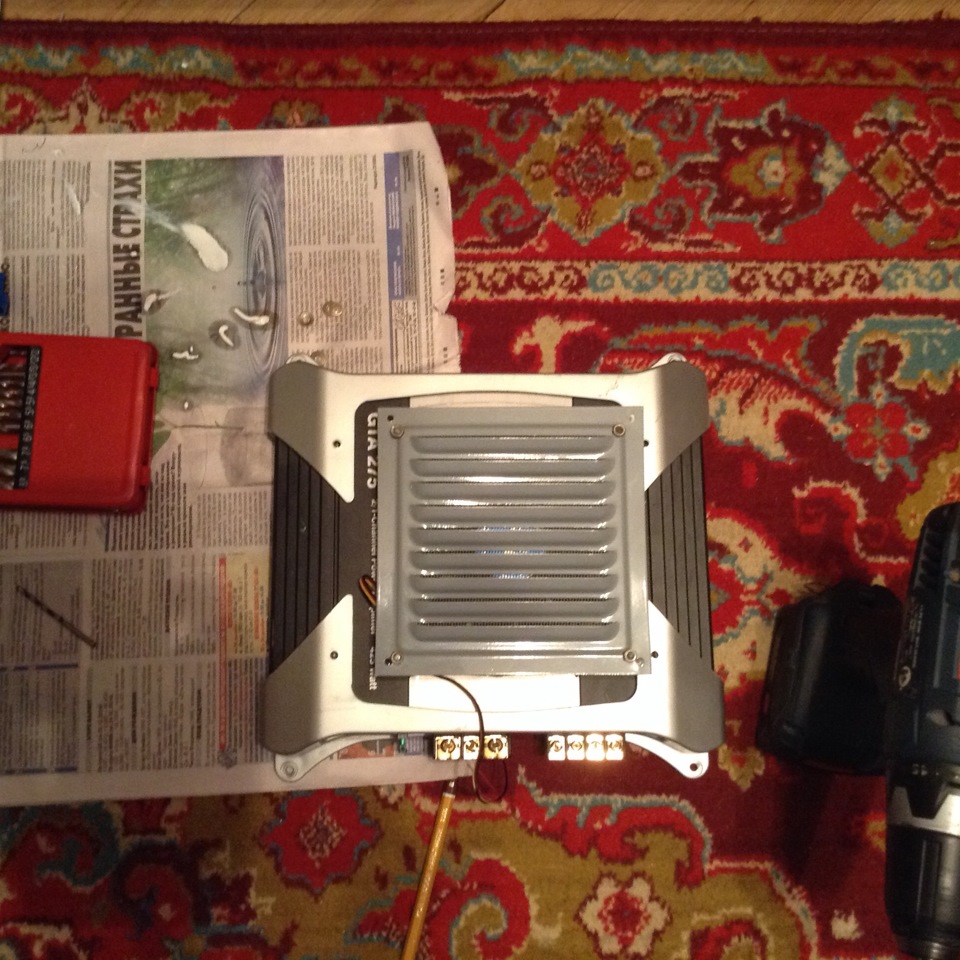

Сегодня внес некоторые изменения в конструкцию.
Поставил вентиляционную сетку на кулер для защиты лопастей. Кулер 140 на 140мм, сетка 150 на 150. Пришлось не много доработать крепления, но не страшно.
Также заменил термопасту, по Вашим советам.
Метки: blaupunkt gta-275, принудительное дополнительное охлаждение, кулер, перегрев, уходит в защиту.
