Как отремонтировать ограничитель двери авто
В 2014 году при покупке Авто, при открывании дверей на водительской и пассажирской двери при открывании был слышен неприятный скрип-скрежет. Изначально грешил на петли, но после смазки и ревизии оказалось что дело в сухих ограничителях, не долго думая, обильно смазал их смазкой, что в последствии стало фатальным.
После смазки ограничителей дверей скрип исчез, что очень порадовало и двери стали открываться заметно легче. «ну и отлично, эффект достигнут» — подумал молодой мозг инженера, ан нет, появился большой минус, который не сразу заметил.
При открывании двери в мало-мальски ветреную погоду двери не фиксировались ни в первом положении ни во втором, норовя открыться настежь и вырвать ограничители. какое-то время (6 ЛЕТ! сам офигел когда посчитал…), ездил так и думал всё норм. Но как оказалось это неверно.
Дело в том что ограничители очень просто устроены и рассчитаны на долгий срок эксплуатации при практически нулевом уходе, НО! при правильной смазке.

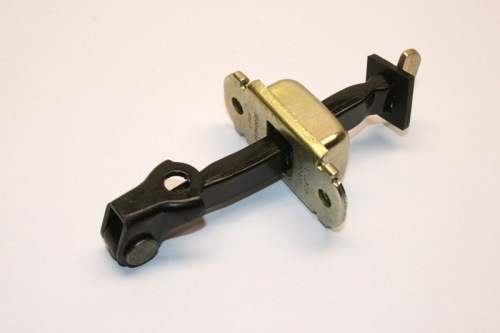

В самом ограничителе по обеим сторонам стоят ролики, которые прижимаются пружинами к тяге ограничителя и попадая в углубления на теле тяги позволяют фиксировать дверь при открывании в двух положениях.
(фото честно стырены с интернета сам в процессе не фотал)
Изначально с завода они смазаны «сухой графитовой смазкой» которую практически не видно на теле тяги (черная тяга, черная смазка, опять же практически сухая образует тонкую плёнку покрыя его), а так как с годами на неё неизбежно попадает пыль и она истирается роликами, то её остатки я принял за грязь в 2014 году и смыв обесжиревателем, нанёс консистентную смазку. В результате ролики перестали вращаться и стали скользить и появилась выработка на роликах, и они заклинили, хотя внутри смазка и была.
в сети нашёл комплект для ремонта plastik-avto.ru/product/t…yota-land-cruiser-type2-4, цена и отзывы подвигли на покупку.
В результате, для замены снимаем уголок «пищалки» (у кого есть) у зеркала, снимаем обшивку двери, демонтируем динамик в двери и ключиком на 10 откручиваем 2 гайки крепления ограничителя на двери, снимаем заглушку пластиковую на дверном проёме на ограничителе и открутив болтик фиксации ограничителя (ключ на 10, крепко держится на фиксаторе резьб) вынимаем через проём динамика собственно всю конструкцию.
Далее зажимаем в тиски и аккуратно с помощью бокорезов разжимаем усики крепления крышки и отогнув их полностью добираемся до внутренностей.
Далее берем комплект, приходит полным комплектом, пластиковые заменители роликов и смазка (с кисточкой, хватает на весь комплект 4 двери) + подробнейшая инструкция и меняем погибшие детальки.
На 1 дверь уходит с перекурами и хождением по мастерской минут 15-20.
В итоге получаем отличный результат — двери фиксируются в обоих положениях просто отлично, а при закрывании по моему даже получается некий эффект доводчика, за счёт втягивания ограничителя!
P/S Доволен больше чем слон!
прошло 3 месяца, сакрипел один огрничитель на левой задней двери, пробуем оригинальную графитовую смазку. результат отпишу.
Альтернативные способы восстановления фиксации дверей автомобиля
В сети можно найти много способов, восстановить фиксацию дверей автомобиля. Предлагаю рассмотреть каждый из них:
1. Использование гвоздей или металлической втулки.
Принято считать, что это самый простой, надёжный и недорогой Вариант решения проблемы. На самом деле это не так! Дело в том, что при «имплантации» гвоздя в изношенный фиксатор не получится точно соблюсти диаметр, толщину и расстояние и как следствие, двери будут очень туго открываться или плохо фиксироваться. Более того, «имплантированный» гвоздь или втулка не будет подвержена стиранию, а стиранию будет подвержен сам шток ограничителя. Если сотрётся шток, то проблема будет более дорогостоящей.
PS: фото взято из реального поста и вот, отзыв спустя год: гвоздь полностью стерся! И хорошенечко стер металлическую направляющую фиксатора! ПОЭТОМУ НЕ СОВЕТУЮ ТАК ДЕЛАТЬ. Меняйте сухари в фиксаторах на новые!
2. Покупка ограничителя двери от автомобиля ВАЗ 2110 и использование его как донора для восстановления фиксации. На самом деле это тоже не так!
3. Покупка ограничителя двери на разборке.
Это тоже распространённый способ, но не всегда удачный. На разборках находятся не новые автомобили и поэтому найти ограничитель двери в хорошем состоянии или новый – это очень трудная задача, а в некоторых случаях невозможная. Более того, цена одного б/у ограничителя (на одну дверь) начинается в среднем с 500 руб. С ремкомплектом REMBOX стоимостью 500 руб. можно отремонтировать две двери. Выгода очевидна!
Мы рассмотрели одни из самых популярных решений, и они не гарантируют Вам 100% результат и могут принести дополнительные трудности и затраты.
Для получения 100% результата используйте профессиональные решения REMBOX — конкретно для Вашей марки автомобиля! Замена фиксаторов ограничителя не трудна, а результат будет радовать Вас долгие годы.
Ремкомплект ограничителей дверей REMBOX –это профессиональное решение проблемы плохой фиксации дверей в крайнем и среднем положениях.
Восстанавливаем работу ограничителей двери
Приветствую вас, одноклубники!
Это урезанная статья, а полная версия, как всегда, ждет вас в моем БЖ
Это статья носит справочный характер. Она призвана помочь автолюбителям восстановить функционал ограничителей дверей без покупки нового.
Как известно, ограничитель двери должен фиксировать дверь в двух положениях: в полностью открытом и в среднем положениях, предотвращая неконтролируемое распахивание или закрытие двери. Новый ограничитель стоит, как это водится у нас в стране, неоправданно дорого. Поэтому решено восстановить их своими силами.
На данный момент мне известно два способа восстановления:
1. Покупка ремонтного комплекта полиуретановых вкладышей. Отзывы о них неплохие, готовые вкладыши не требуют доработки — вынул старые, вставил новые.
Я был готов выбрать этот вариант, но обстоятельства сложились так, что не было времени ждать доставки. Двери были разобраны и ремонтировать ограничители нужно было здесь и сейчас.
2. Второй вариант — это замена вкладышей от ограничителей других автомобилей российского или европейского производства, цена на которые гораздо более адекватная. Этим вариантом я и воспользовался.
Выбор пал на ограничители от ВАЗ 2109. Самый дешевый вариант, который я нашел, стоил 120 руб./шт.
Извлекаем из них начинку и немного дорабатываем.
Всё готово к сборке. Вставляем вкладыши, смазываем графитной или другой густой смазкой (я использовал смазку для тормозных систем Liqui Moly, другой не было) места соприкосновения вкладышей с рычагом ограничителя, вставляем демпферы.
7. Закрываем крышку, загибаем ушки.
8. Устанавливаем ограничитель на место.
Результат.
В результате я получил, в основном, фиксацию в полностью открытом состоянии. В принципе, мне это и надо было. Не нравится мне жесткая фиксация на среднем положении. Думаю, в будущем закажу ремкомплекты, попробую их. Данный метод отличается своей доступностью и дешевизной. Результат устраивает.
Восстановление ограничителей дверей
Приветствую вас, дорогие подписчики!
Это статья носит справочный характер. Она призвана помочь автолюбителям восстановить функционал ограничителей дверей без покупки нового.
После покупки машины в далеком 2011-ом сразу заметил, что ограничители абсолютно не выполняют свою работу. Как известно, ограничитель двери должен фиксировать дверь в двух положениях: в полностью открытом и в среднем положениях, предотвращая неконтролируемое распахивание или закрытие двери. Новый ограничитель сто́ит, как это водится у нас в стране, неоправданно дорого. Поэтому решено восстановить их своими силами.
На данный момент мне известно два способа восстановления:
1. Покупка ремонтного комплекта полиуретановых вкладышей. Отзывы о них неплохие, готовые вкладыши не требуют доработки — вынул старые, вставил новые.
Я был готов выбрать этот вариант, но обстоятельства сложились так, что не было времени ждать доставки. Двери были разобраны и ремонтировать ограничители нужно было здесь и сейчас.
2. Второй вариант — это замена вкладышей от ограничителей других автомобилей российского или европейского производства, цена на которые гораздо более адекватная. Этим вариантом я и воспользовался.
Выбор пал на ограничители от ВАЗ 2109. Самый дешевый вариант, который я нашел, стоил 120 руб./шт.
Процесс восстановления:

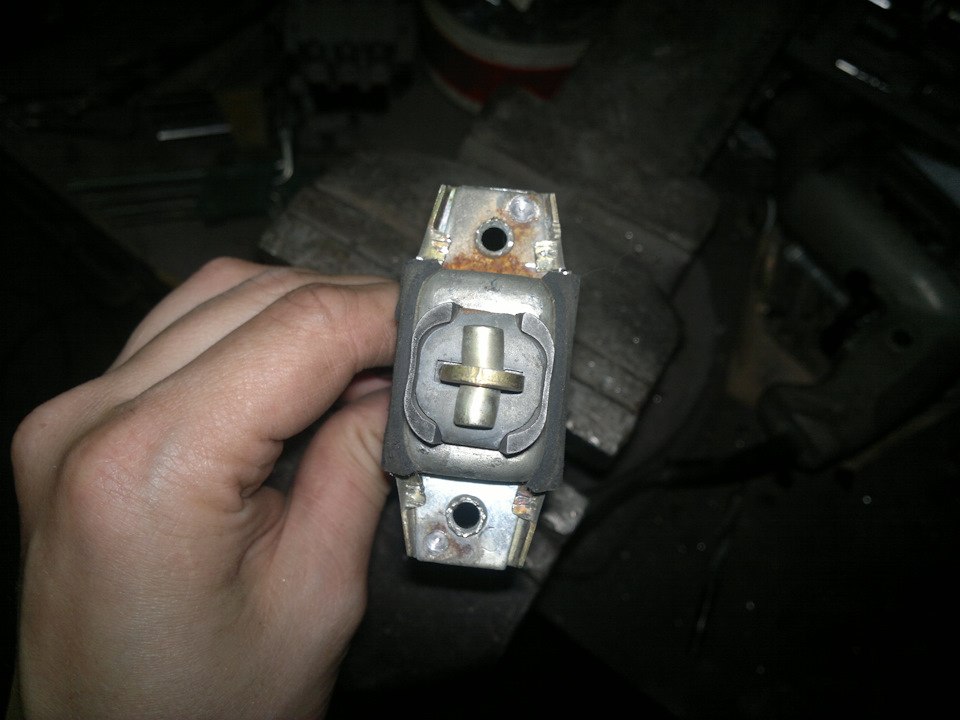

1. Для начала нужно снять наш ограничитель с двери и разобрать его. Для снятия понадобится торцевая головка или ключ на 10, откручиваем три болта. Чтобы разобрать его, понадобится дрель со сверлом на 4-5 и зубило с молотком. Высверливаем точки сварки корпуса в двух местах, а затем зубилом разделяем стенки корпуса.

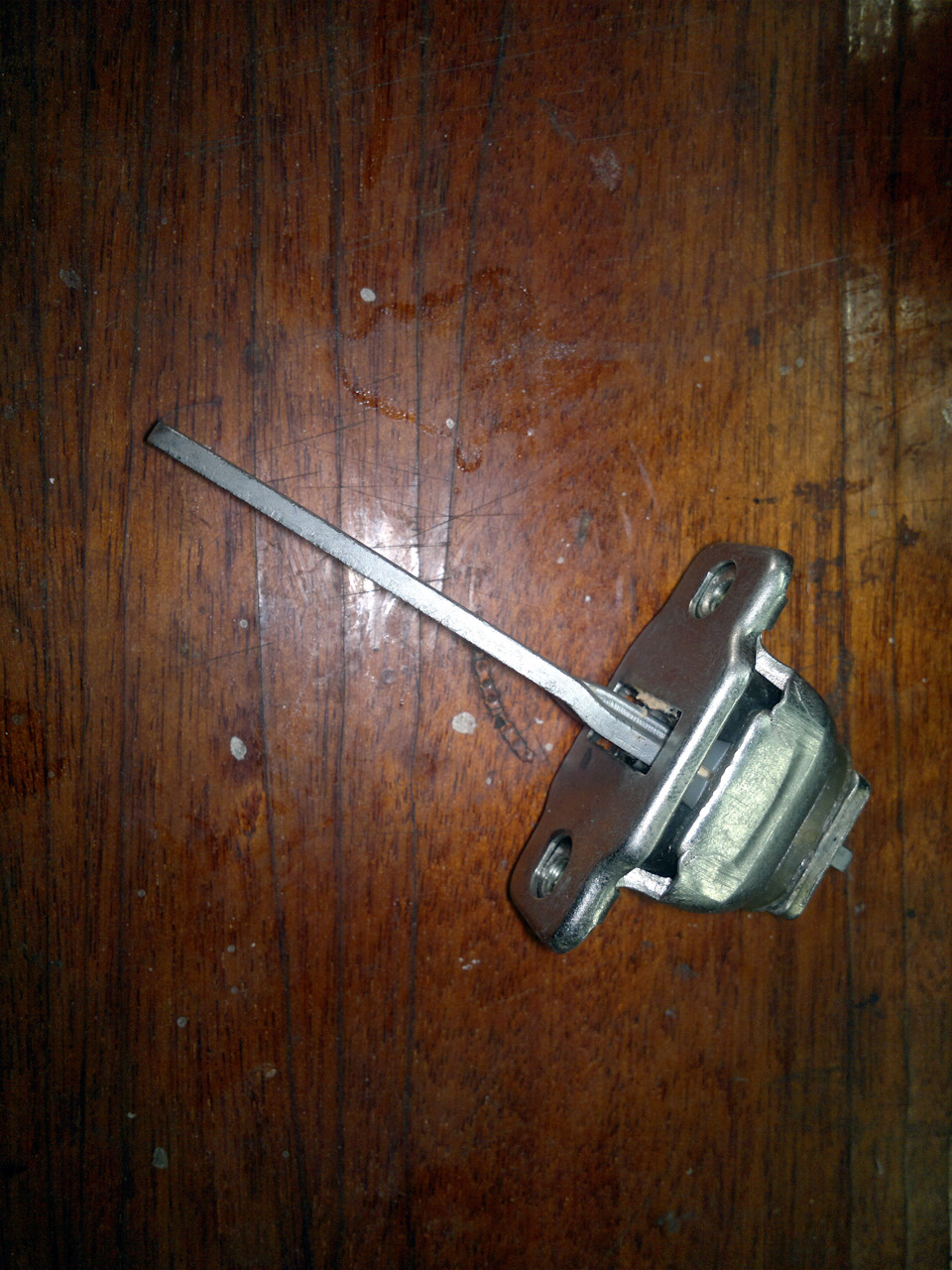

2. Затем разбираем ограничитель от ВАЗ. Тут всё проще — нужно отогнуть 4 усика и корпус сам разделится.

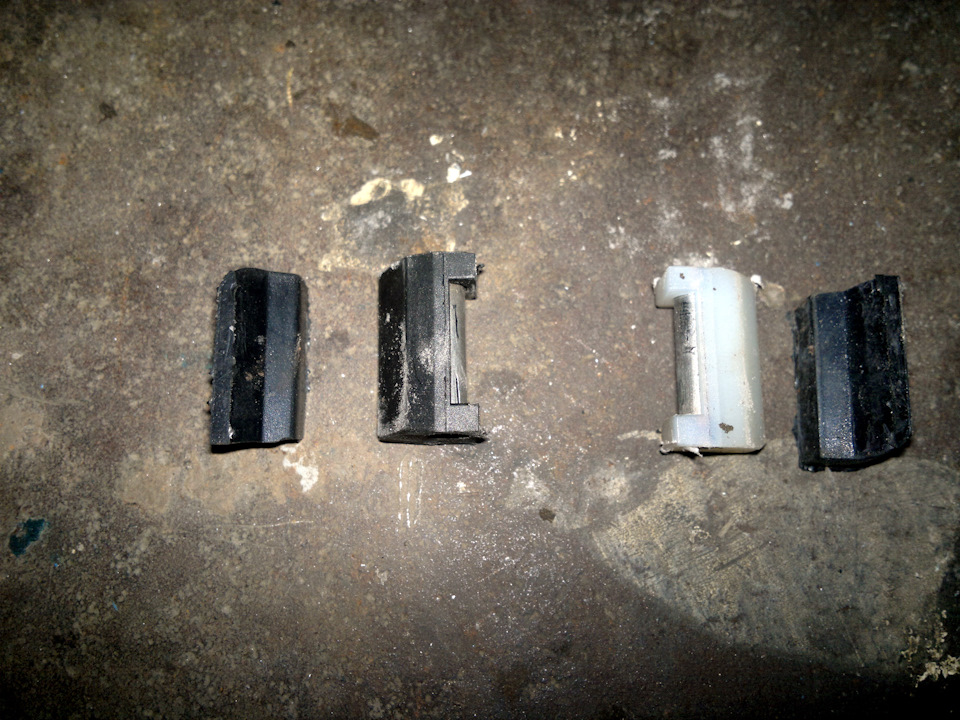

Внутри нас ждут вот такие вкладыши.
3. Чтобы имплантировать данные вкладыши и их резиновые демпферы, их необходимо доработать, т.к. корпус японского ограничителя немного у́же. А именно: демпфер подрезать ножом, а вкладыш и металлический стержень шлифануть с двух сторон на станке или напильником.
В итоге получаем такой комплект вкладышей и демпферов для наших ограничителей:

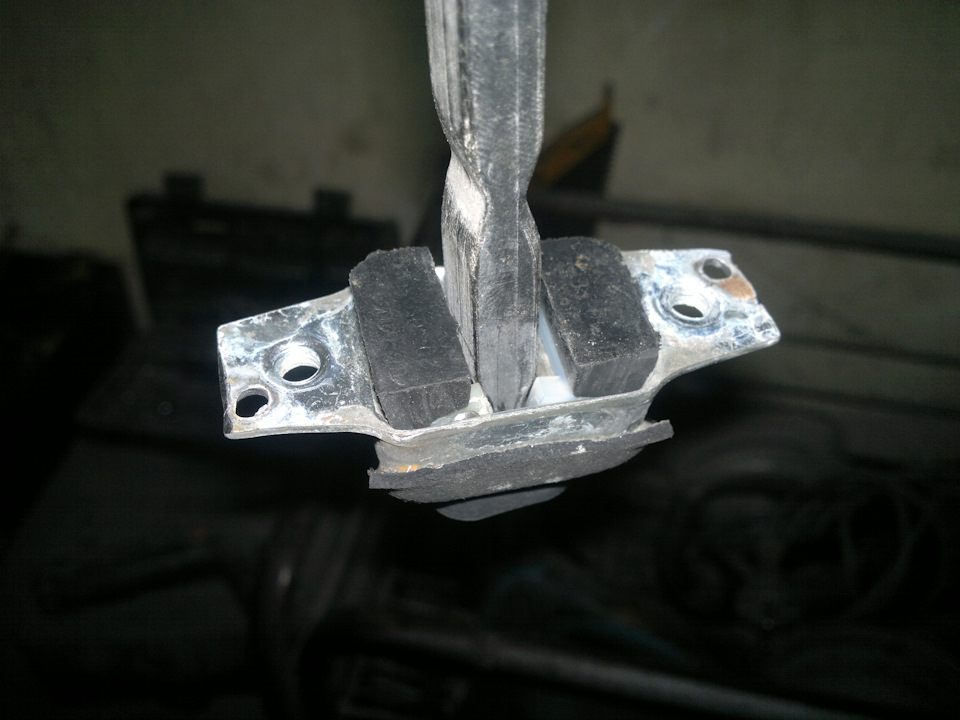

4. Примеряем вкладыши в наш корпус.
5. Чтобы собрать корпус, нужно сделать пропилы на полях крышки, чтобы получить ушки для загиба.
6. Всё готово к сборке. Вставляем вкладыши, смазываем графитной или другой густой смазкой (я использовал смазку для тормозных систем Liqui Moly, другой не было) места соприкосновения вкладышей с рычагом ограничителя, вставляем демпферы.
7. Закрываем крышку, загибаем ушки.
8. Устанавливаем ограничитель на место.
Результат.
В результате я получил, в основном, фиксацию в полностью открытом состоянии. В принципе, мне это и надо было. Не нравится мне жесткая фиксация на среднем положении. Думаю, в будущем закажу ремкомплекты, попробую их. Данный метод отличается своей доступностью и дешевизной.
Update 08.09.2016: На ограничителе водительской двери уже появились следы ржавчины от металлических сердечников, появился хруст при закрывании двери из крайнего положения, фиксация уже не такая четкая, как изначально.
Update 08.01.2017: Зимние морозы внесли свои корректировки в работу ограничителей. При температуре на улице ниже 20 градусов ограничители намертво замерзают. Те двери, которые редко используются, становится проблематично открыть. А процесс открывания сопровождается громким мерзким скрежетом. Пришлось тяги ограничителей обильно смазать силиконом, что, конечно, препятствует их нормальному функционированию. Так что, при первой возможности буду менять на другие.
Всем удачи на дороге!
Спасибо за внимание, жамкаем лайк:) ↙👍
Пока.
#32. Как отремонтировать ограничители дверей за 1000₽ с трёхлетней гарантией🤯
Всем привет. Долго я шёл к этому моменту. Без малого полных 8 месяцев. Да да, и сейчас речь об ограничителях и фиксированных положениях дверей, которые они должны держать 😅 у меня они, как у большинства солярисо/риоводов, естественно, кончились 😞
Есть кулибины на бескрайних просторах нашей необъятной, которые самостоятельно ремонтируют сами «сухари» ограничителей. Чего только не делают 😀но как правило выход один после этих переделок — замена целиком ограничителя, а это от 1-1,5к за каждый. Ну а чего ждать, когда вместо пластикового сухаря вставляют гвоздь или другую железяку 🧐
Покупать новые ограничители я тоже не советую и причины всего две.
Первая — выкинуть в районе 5-6 к за четыре железки, чтоб они начали фиксировать двери? Ну за эти деньги можно переднюю подвеску перетрясти самому) это как сравнение просто.
Вторая — а надолго ли хватит этих новых ограничителей? Ведь там же будет точно такой же пластиковый «сухарь», который сотрется за пару лет. Да, он держать будет ещё пару лет после этого, но есть ли смысл?
Тут приходит на помощь не без известная на просторах драйва компания plastik-avto
Именно они первыми начали изготовление подобных комплектов для ремонта ограничителей и практикуют это уже не один год. Лично я не видел ни одного отрицательного отзыва по поводу качества или иных моментов в их работе. Таким образом выбор был очевиден — заказываем у проверенных компаний 👍
Заказал 22 июня и 23 ребята уже отправили в мой город. Мучительное время ожидания и вот они приехали ко мне 😍
Сказать, что упаковывают на совесть — ничего не сказать. Там и так ломаться нечему толком, но с такой защитой не страшна даже почта России 😅
В состав комплекта для ремонта ограничителей 4-х дверей входит:
— 8 фиксаторов ( в простонародии «сухари), материал которых следующий — полиамид 6, наполненный графитом, дисульфидом молибдена и фторопластом. Исходя из этого делайте выводы сами. Родные фиксаторы в ограничителях пластиковые, здесь уже полиамид, который крепче на истирание. А графит, дисульфид молибдена и фторопласт в составе материала играют роль сухой смазки. За счет этого фиксаторы служат дольше.
— 8 компенсационных пластин, которые используются в случае, при котором величины фиксаторов не хватает. Такого лично я не встречал даже на драйве, но нужны они якобы при истирании резиновых прокладок или даже металлический части ограничителя (поправьте если это не так).
— само собой сухая смазка. На первых парах показалась очень интересной. Нет никакой жижы и грязи, будь то какой-то солидол и при этом все работает тихо) вот такая смазка.
Теоретическая часть закончена — приступаем к практике.
Так как крепится ограничитель изнутри двери, то вынимать его можно также только изнутри. Для этого отворачиваем два болта крепления дверной карты, которые скрыты за ручкой открывания и в кармашке ручки закрытия двери.
Далее снимаем уголок сзади двери, если говорим о задней двери соответственно и уголок заглушку ( она же пищалка в дорогих комплектациях) на передней двери. Там просто клипсы
Так как у меня уже в ходе прошлого разбора были сломаны пара клипс — я купил подходящие. Так как родные Киа — неоправданно дорогие и есть только под заказ — на помощь снова пришла Лада) честно говоря не вдавался в подробности на счёт точной модели, но насколько помню…
Дальше откручиваем два болта снаружи двери и один на стойке, которые непосредственно держат сам ограничитель.
В случае, если у вас нет дополнительной шумо-виброизоляции, то считай повезло, проблем меньше. Если есть — пробуйте аккуратно оторвать край, так как вытащить ограничитель можно только изнутри.
После извлечения можно наконец-то поближе взглянуть на это чудо инженерии и то, во что они превратились от смазывания их непонятно чем.
