Как переделать планшет для авто
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
Как установить планшет вместо магнитолы: готовые решения
Из-за того, что CD-диски и кассеты давно вышли из моды, необходимость в стандартной магнитоле пропала.
Многие водители решают использовать планшет вместо магнитолы, ведь девайс имеет намного больше функций по сравнению с аудио-проигрывателем.
Плюсы и минусы планшета в автомобиле, подбор подходящего гаджета, и сам процесс установки устройства — всё это рассказано в данном очерке!
Преимущества и недостатки планшета вместо магнитолы
В первую очередь, нужно, чтобы каждый сам для себя оценил целесообразность установки планшета в автомобиль.
Поэтому ниже я привел список достоинств и недостатков данной замены.
Какой планшет подойдет
Выбор используемого девайса — важный этап перед тем, как установить планшет в авто.
Есть несколько критериев:
Ко всем вышеперечисленным требованиям, подходит хороший планшет от Lenovo — Tab 3 TB3-850M.
Это недорогой гаджет с диагональю дисплея в 8 дюймов. Гаджет поддерживает 4G, ГЛОНАСС, GPS.
Объем оперативной памяти составляет 6 Гб, а постоянная память — 16 Гб. Нынешняя стоимость — примерно 10 тысяч рублей.
Монтаж и подключение планшета в автомобиль
Чтобы было понятней, как подключить планшет к магнитоле, я разделил этот процесс на два этапа: непосредственное подключение усилителя/динамиков, и физическая установка девайса.
Перед началом работы следует подготовить следующие инструменты и оборудование:
Имея всё вышеперечисленное и обладая хотя бы начальными знаниями в подключении подобных устройств, можно смело приступать к делу!
Подключение динамиков и усилителя
Подробная инструкция подключения девайса через усилитель:
На этом подключение к усилителю завершено.
Установка планшета
Теперь нужно установить аппарат.
Инструкция по установке:
Всё, теперь вы установили девайс! Проверьте, всё ли работает, и пользуйтесь новой, усовершенствованной “магнитолой”.
Android-car, или планшет в машине. Часть 1 — изготовление рамки.
В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.
Поэтому отправляемся в гараж!
Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.
Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((

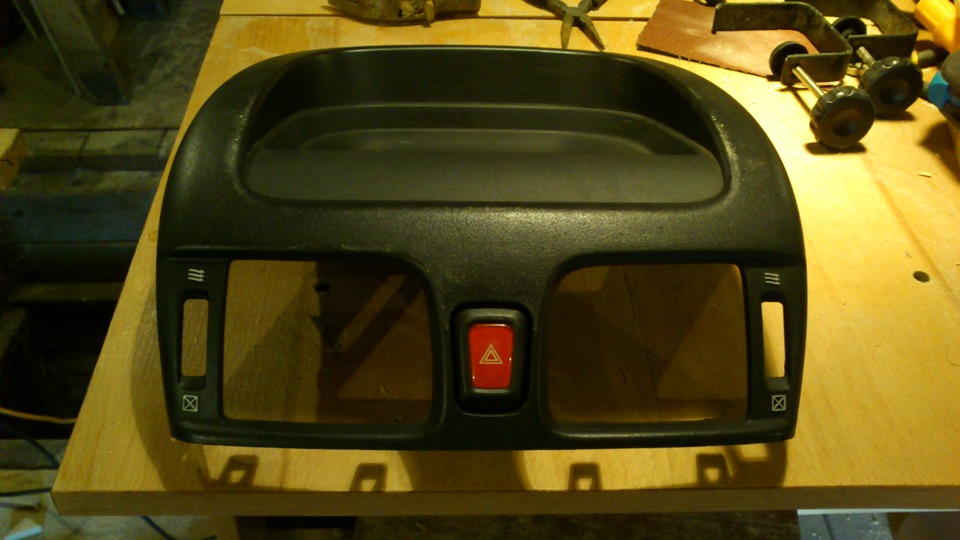

Снимаем ванночку с торпеды, убираем все лишнее.

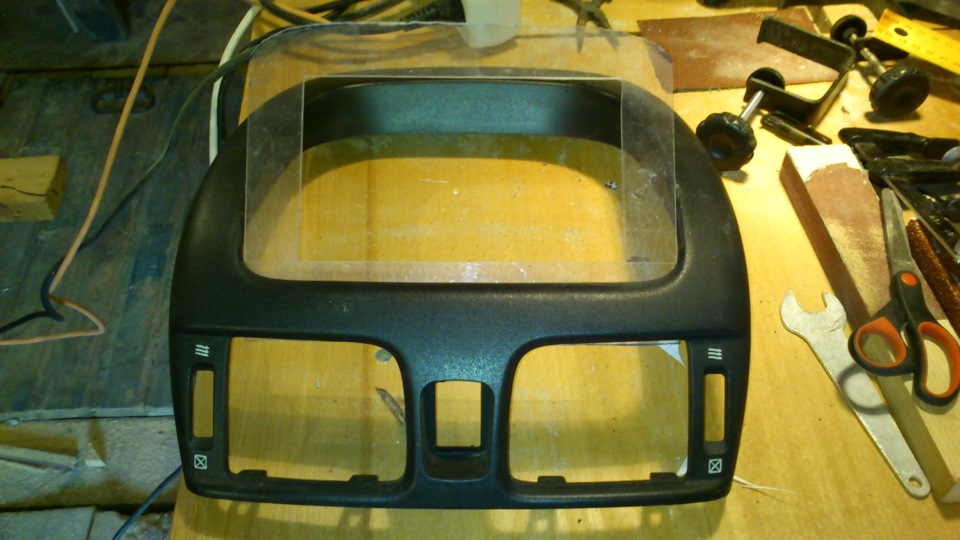

Изготовил рамку из оргстекла, которая стала основой.

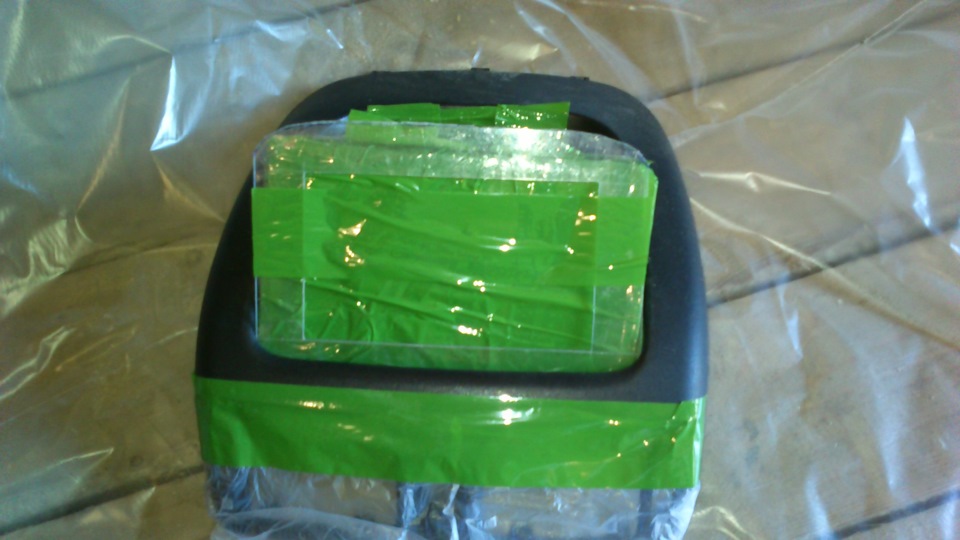

Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.

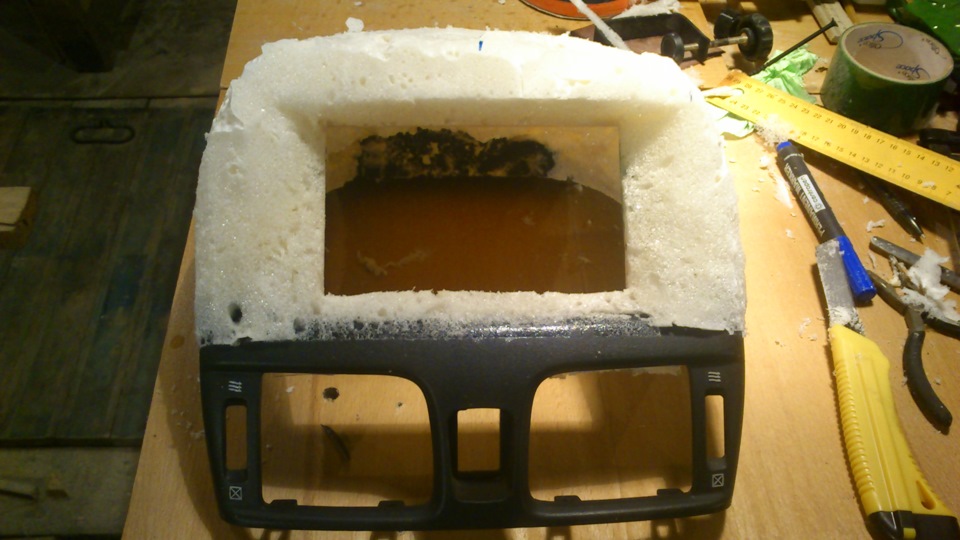

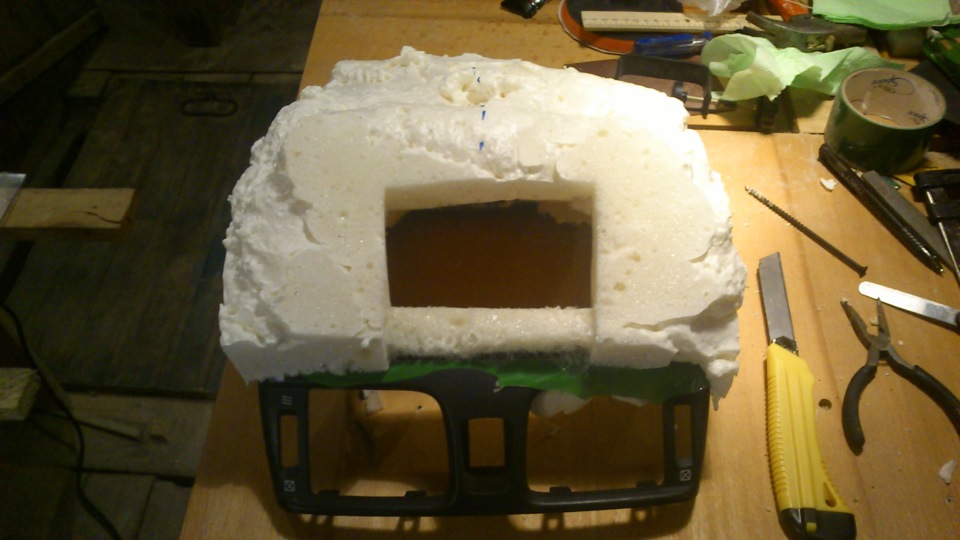

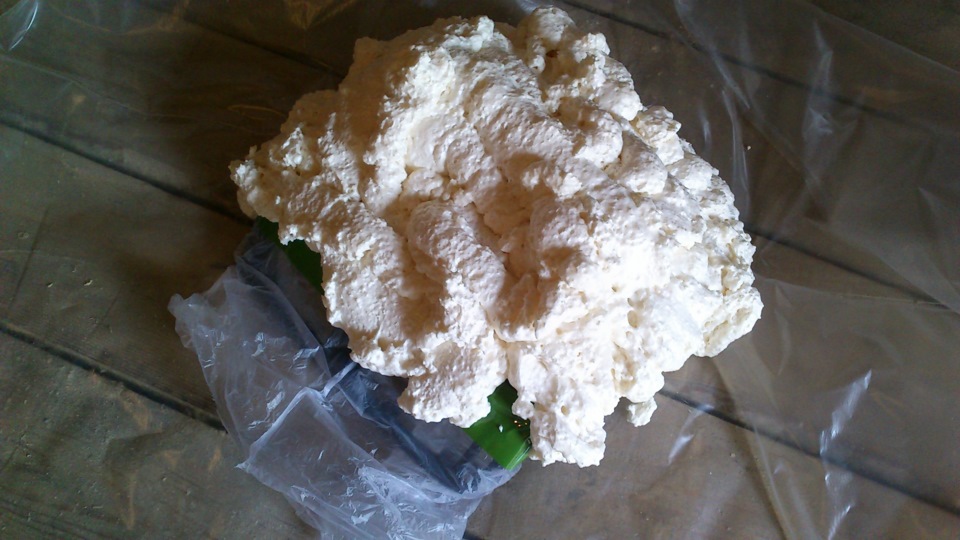

Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))

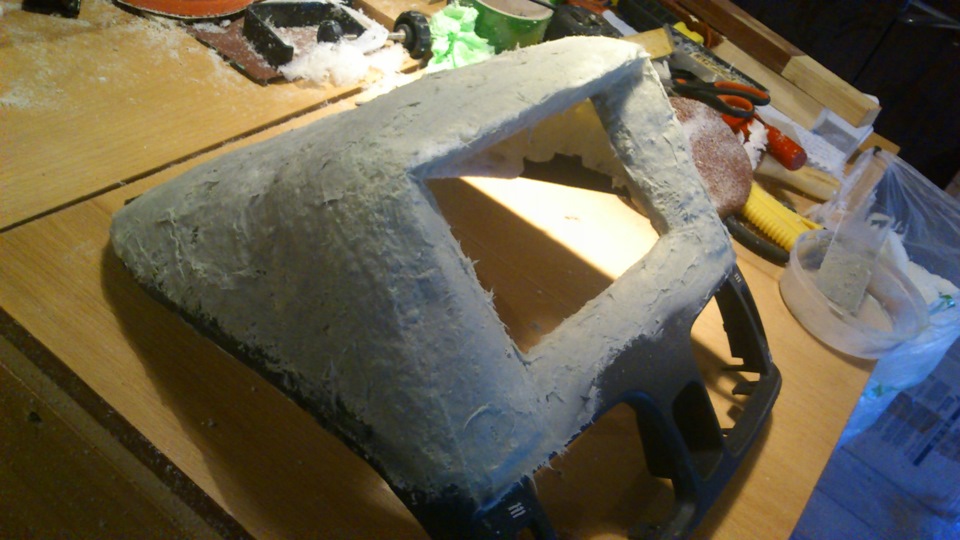

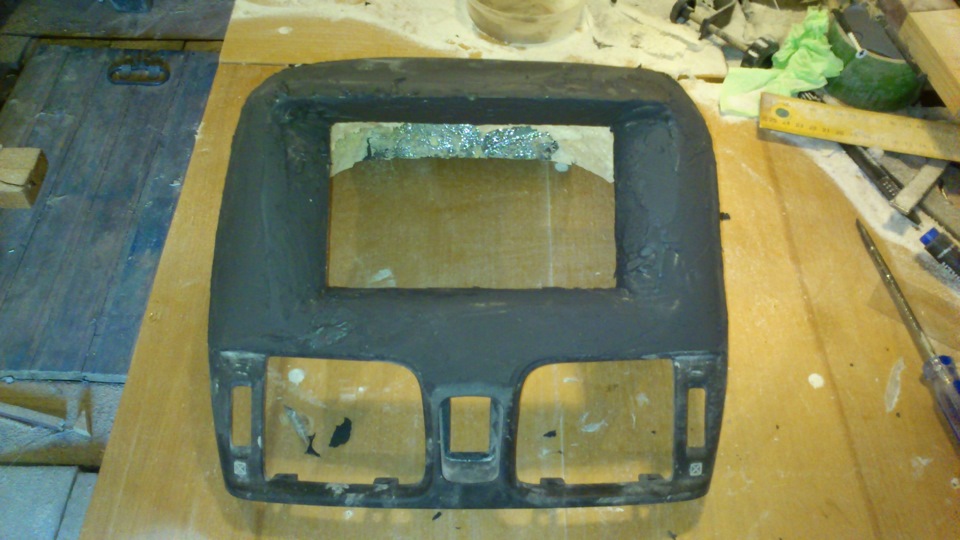

Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.
Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…

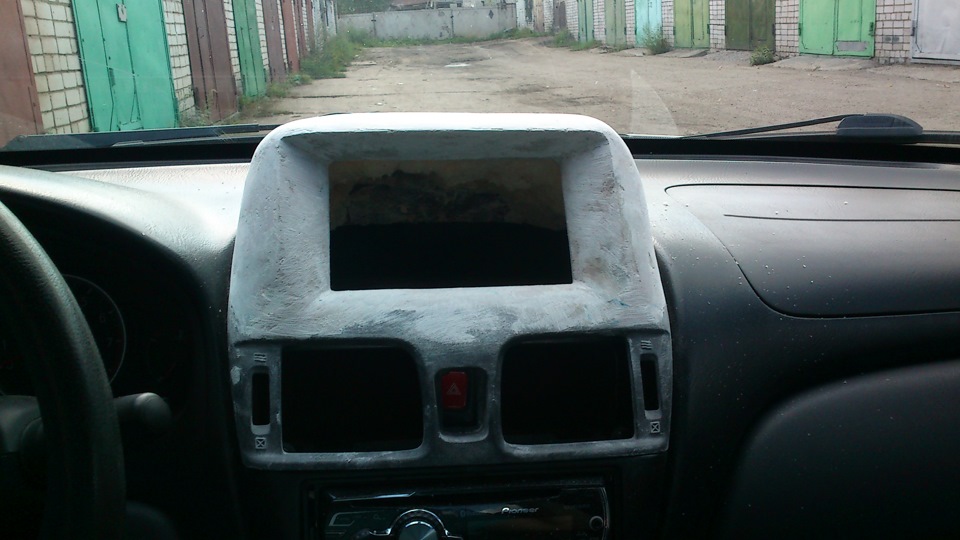

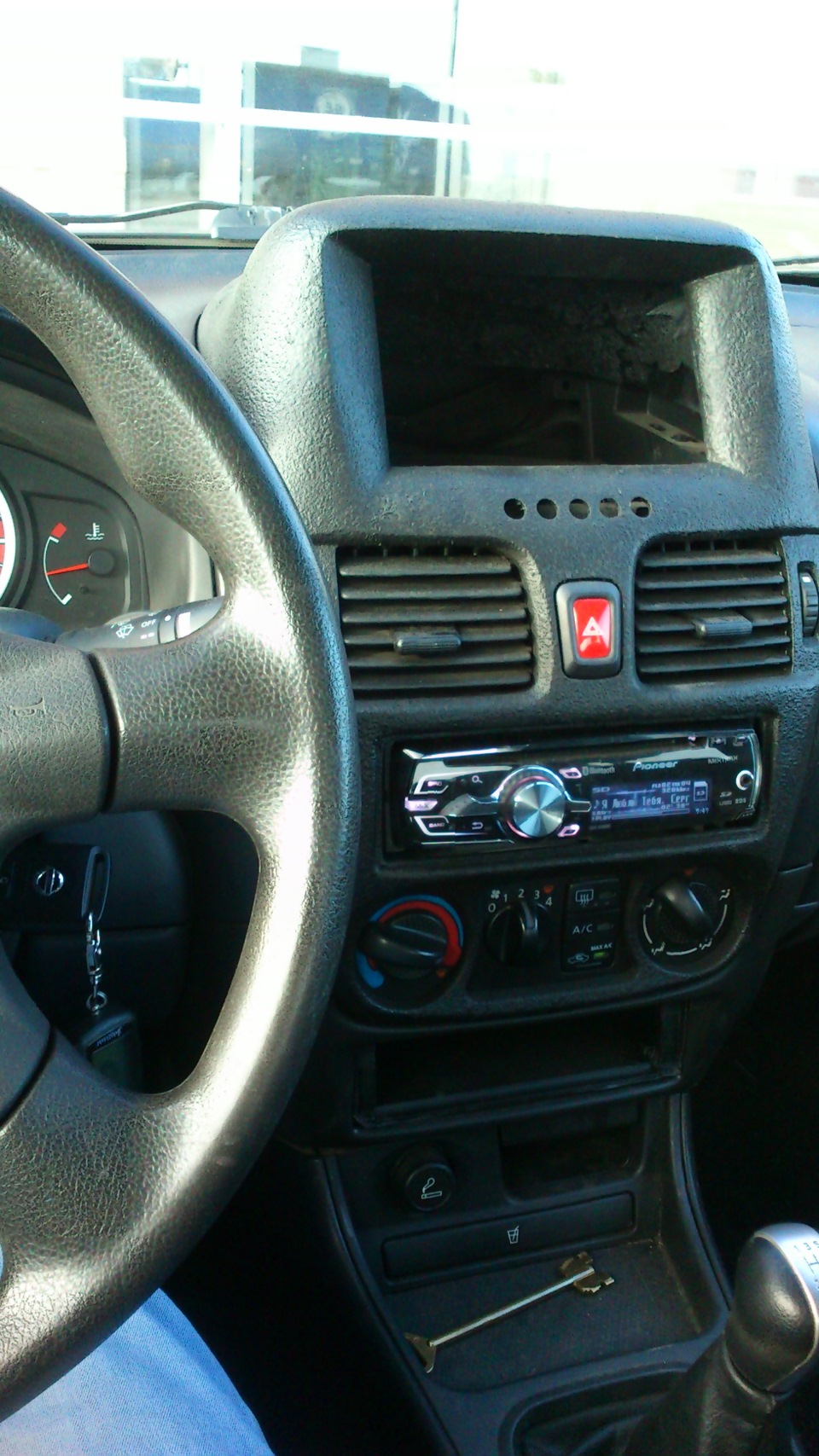

Затем пришло время бежать в машину на примерку)))

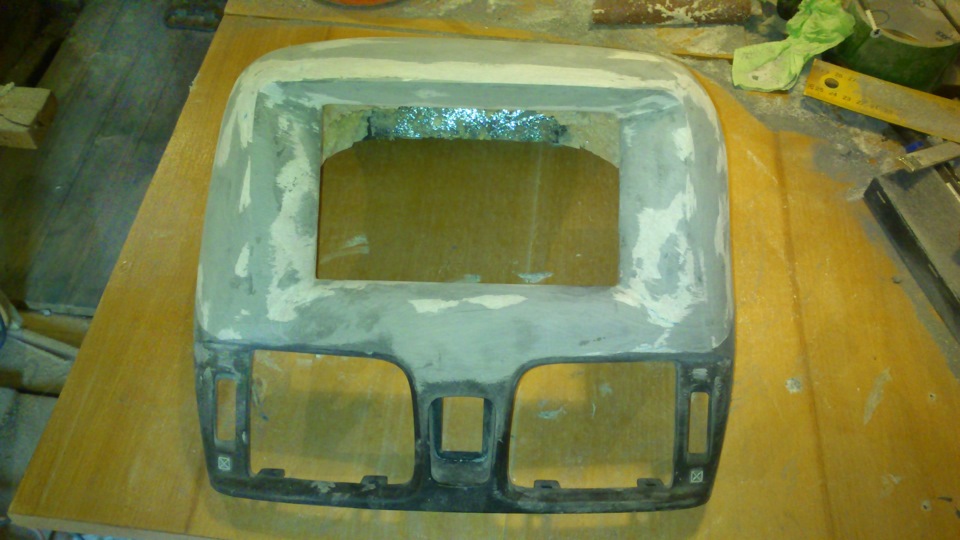

После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…
Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.

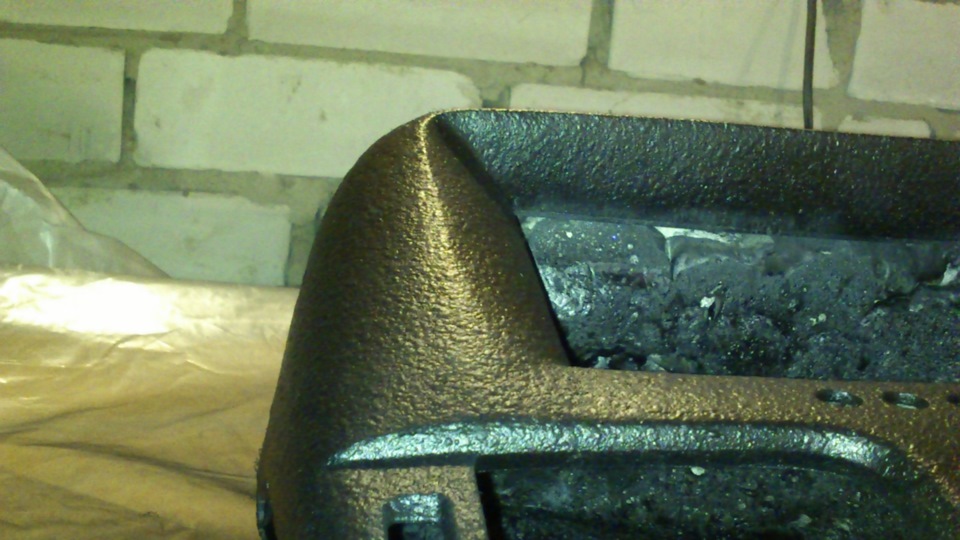

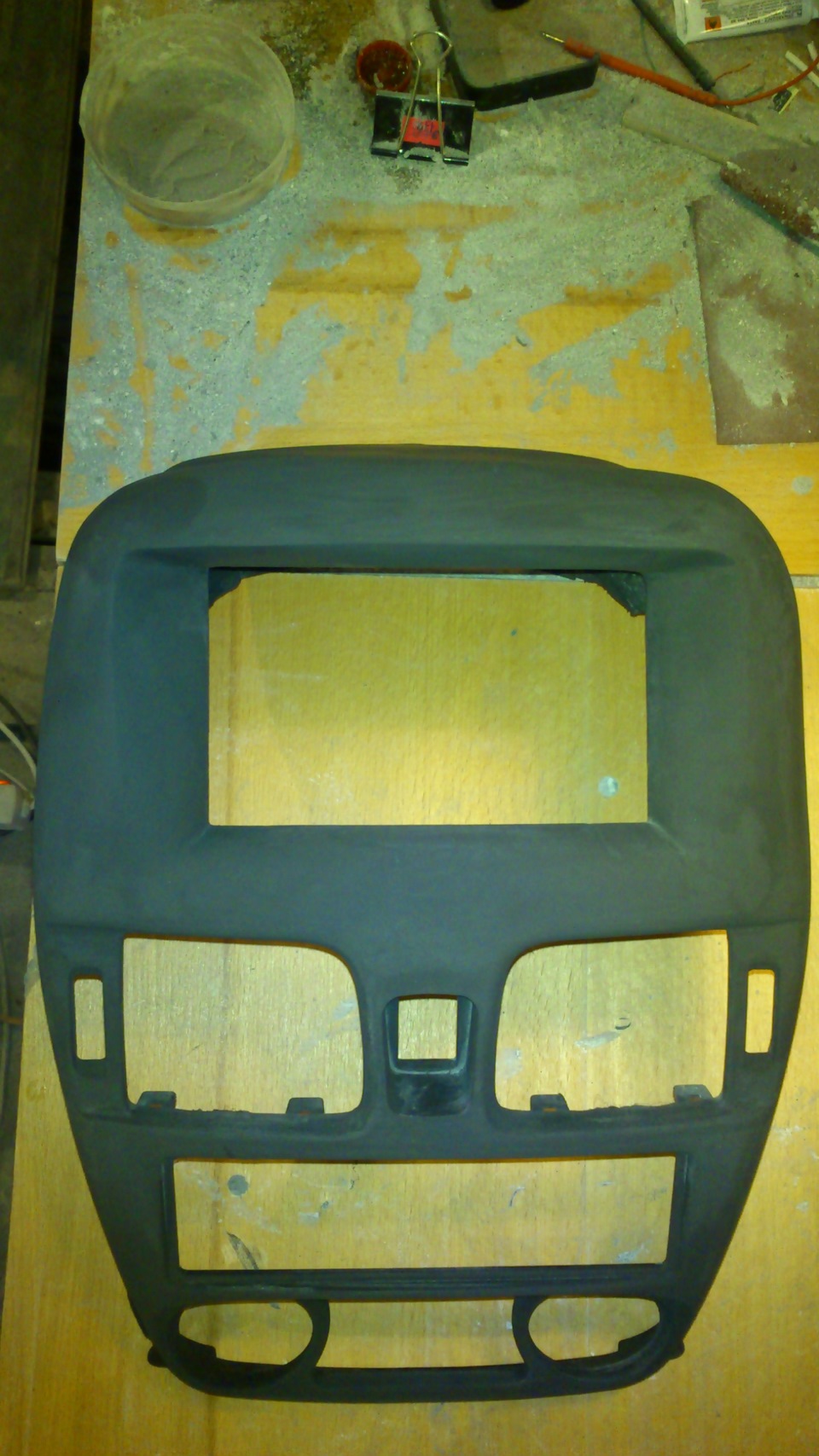

Далее захотелось придать рамке текстуру. Покрыл ее антигравием.

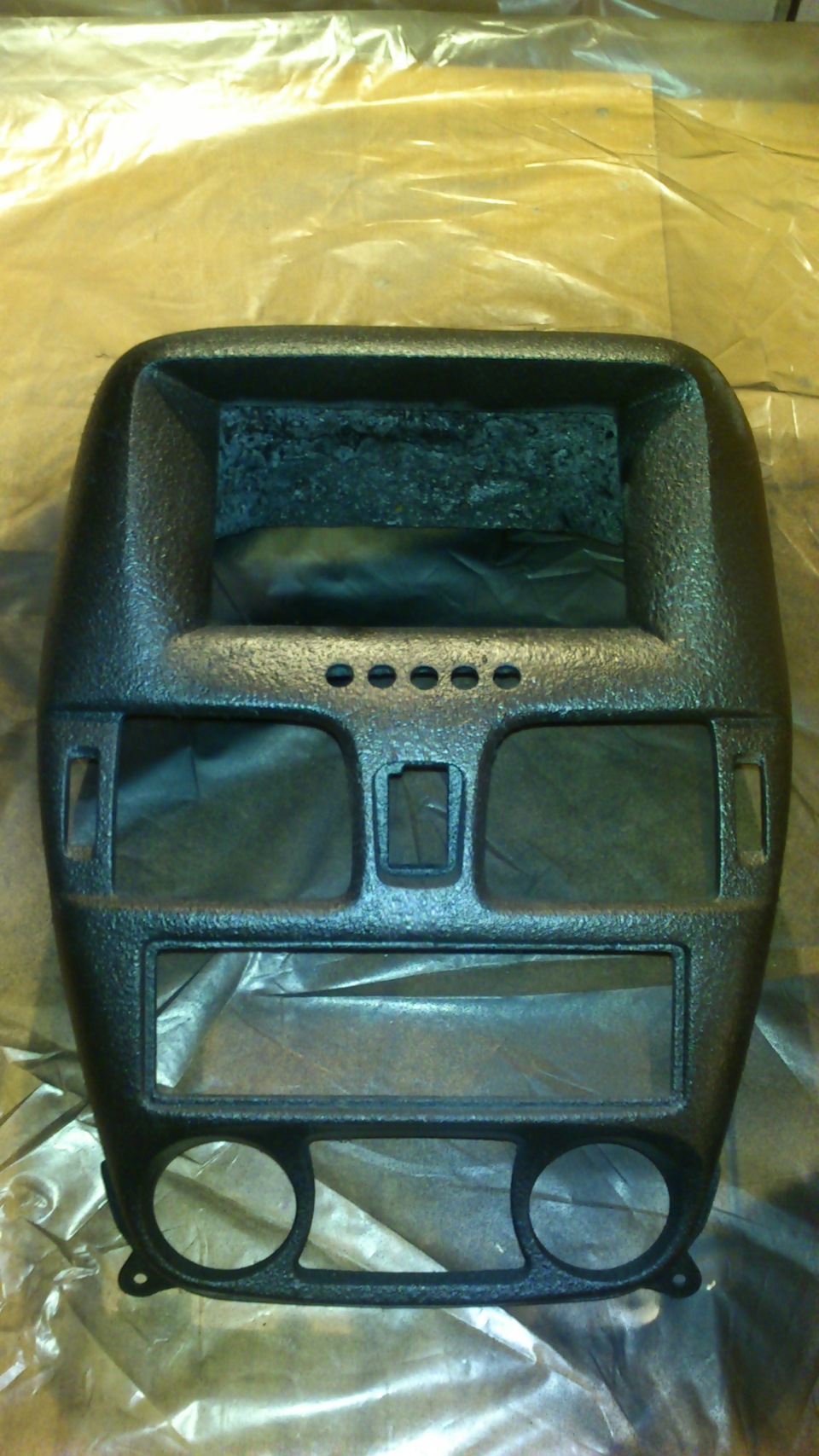

Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.
ну и установил в машину.
Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.
Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…
Планшет в автомобиль вместо магнитолы 2 din – установка в машину своими руками
Планшет в авто своими руками — логичный выбор для автомобильного ПК. Помимо того, что предлагают обычные автомобильные стереосистемы, устройство на Android может предоставить дополнительные функции. Хотя многие автомобильные стереосистемы имеют встроенную систему навигации, устройство Android предлагает более интеллектуальный GPS. В нём есть все ваши адреса контактов Google, календарь с событиями и их местоположением, Chrome на телефоне может автоматически отправлять указания с компьютера на автомобиль. Устройство может хранить музыку, использовать интернет-радио или воспроизводить музыку с помощью облачного проигрывателя, такого как облако Amazon. Эти функции недоступны даже на самых дорогих автомобилях класса люкс.
Я рекомендую выбрать планшет, который уже имеет автомобильную док-станцию. Эту док-станцию можно легко модифицировать для установки там, где обычно используется CD-проигрыватель типа 2-DIN. Кроме того, благодаря автомобильной док-станции устройство легко снимается, поэтому вы можете предотвратить кражу и использовать планшет не только в автомобиле. Как поставить планшет в машину смотрите далее.
Шаг 1: Аудио
При установке планшета в автомобиль вместо магнитолы требуется внешний усилитель для воспроизведения звука через динамики. Я выбал 4-канальный усилитель. Четыре канала, потому что в моей машине четыре динамика. Я установил усилитель под сиденьем пассажира, но усилитель можно было установить практически где угодно. Я выбрал самый дешевый усилитель, который смог найти. Я не слушаю много музыки, в основном аудиокниги и подкасты, поэтому меня не слишком волновало качество звука. Я слушал музыку с этим усилителем, и по моему мнению качество звука у него вполне хорошее.
Шаг 2: Подсоединяем усилитель
Усилитель будет питаться напрямую от аккумулятора. Это подразумевает прокладку толстых проводов от автомобильного аккумулятора до усилителя. Прочтите руководство по эксплуатации усилителя, чтобы определить необходимую толщину провода для его питания. В сети есть комплекты, в которых уже идут готовые провода, также вы можете сэкономить немного денег и пойти в местный магазин бытовой техники и попросить сотрудников отрезать вам несколько метров провода.
Шаг 3: Расположение усилителя
Усилитель не будет находиться в багажнике автомобиля, но он всё еще находится далеко от аккумулятора. Чтобы снизить длину кабеля, я решил установить усилитель под сиденьем пассажира. Сиденье пришлось снять, но на самом деле это довольно просто. Нужно отсоединить всего четыре болта, удерживающих сиденье вместе с проводами детектора нагрузки для подушек безопасности.
Шаг 4: Аксессуары и приспособления усилителя
Вам понадобится щипцы для обжима лопастных штекеров на конце каждого провода. У меня есть несколько штекеров с термоусадкой, которые, на мой взгляд, очень хорошие и смотрятся очень профессионально.
Шаг 5: Безопасность питания усилителя
Также в кабель питания усилителя необходимо вставить предохранитель. В специализированных магазинах продаются небольшие водонепроницаемые предохранители, которые можно использовать в нашем случае. Очень важно: не забудьте вставить предохранитель в кабель питания усилителя как можно ближе к батарее. Без этого предохранителя короткое замыкание может поджечь ваш автомобиль. Да, на самом деле может.
Шаг 6: Протаскиваем провода через отверстия в металле
Кроме всего прочего, чтобы получить от батареи к усилителю питание, вам, вероятно, придется просверлить в корпусе автомобиля отверстие. Возможно, вам удастся протолкнуть провод через уже существующее отверстие, но просверлить отверстие в корпусе довольно просто. Там где будет находиться отверстие, вставьте резиновую втулку. Это предотвратит износ провода от трения о металл. У меня есть небольшое отверстие в пространстве для ног пассажиров. Кабель питания для усилителя проходит через отверстие, непосредственно под ковром, через отверстие в ковре под сиденьем и идёт к усилителю.
Шаг 7: Звук усилителя — Адаптер автомобильных проводов
Для подключения усилителя к динамикам я рекомендую купить адаптер для подключения стереосистемы стороннего производителя к штатной системе. Это позволит вам не резать те провода, которые уже есть в машине. Эти адаптеры имеют маркировку и имеют короткие зачищенные провода на каждом конце. Просто купите тот, который предназначен для автомобиля, и подключите его к разъему, который изначально находился в задней части вашей стандартной стереосистемы.
Шаг 8: Соединение усилителя и адаптера автомобиля
Вам нужно будет проложить по 2 кабеля на канал и сигнальный кабель от усилителя к автомобильному адаптеру. Соединение может быть либо стыковым, с обжимными коннекторами, но лучше спаять все и изолировать термоусадкой. Для маркировки проводов я рекомендую кусок скотча, обернутый вокруг листа бумаги. Другим вариантом маркировки является чистая термоусадка, которая смотрится очень неплохо.
Для подключения источника звука, в данном случае планшета на Андроид, нужен переходник с стерео мини джека на rca (красный и белый). Если вы планируете заряжать устройство во время его использования, в аудиоканал необходимо будет добавить изолятор контура заземления. При включении устройства и использовании его в качестве источника звука без этого изолятора вы услышите много шума.
Шаг 9: Зарядка планшета – добавляем цепь
Использование GPS в планшете довольно быстро разряжает батарею. Так что приятно, когда батарея планшета заряжается, когда вы едете по дороге. Вероятно, лучший способ сделать это — создать отдельную цепь для зарядки в вашем автомобиле.
Если вы посмотрите в блок предохранителей под капотом, там увидите некоторые вспомогательные держатели предохранителей, которые пусты. Маркировка блока предохранителей, как правило, находится внизу крышки блока предохранителей, которая ссылается на руководство вашего автомобиля. Чтобы добавить свою собственную схему, вы можете купить дополнительный предохранитель.
Это устройство с предохранителем и коротким проводом питания. К этому проводу питания нужно будет добавить розетку на 12 В постоянного тока (например гнездо прикуривателя). Их можно найти в магазинах автозапчастей или в Интернете. Красный провод питает эту розетку, а черный должен быть заземлен. В отсеке, где раньше находился CD-плеер, я нашел достаточно места для установки розетки.
Шаг 10: Заряжаем планшет
Некоторые из вспомогательных предохранителей потребляют ток, если автомобиль и включен, и выключен, а другие — только при включенном автомобиле. Самый быстрый способ определить, какой из них нам нужен — просто подключить дополнительный плавкий предохранитель к различным гнёздам предохранителей с подключенным устройством.
Важно — под подключением я подразумеваю подключение с розеткой и немодифицированным автомобильным адаптером питания для планшета. Включите и выключите машину и посмотрите, что произойдёт. Я выбрал предохранитель, который не подавал ток, когда машина выключена, чтобы случайно не разрядить аккумулятор.
Шаг 11: Вынимаем старый СД-проигрыватель
Сначала я должен был снять часть моей приборной панели, которая содержала стандартный CD-плеер. Если вы не знаете, как сделать это для вашего автомобиля, я рекомендую почитать инструкцию по эксплуатации. Со снятой приборной панелью, я измерил и вырезал кусок пластика Lexan размером немного большим, чем отверстие, где находился радиоприемник.
Пластик можно найти в местном хозяйственном магазине. Его можно разрезать практически всем, хотя у меня все еще есть проблемы с получением действительно чистого края. К счастью в нашем случае все края будут за панелью, так что это не будет иметь значения. Ваша панель, вероятно, изогнута, и вы можете заметить небольшие зазоры сбоку, потому что пластик плоский. Вы можете игнорировать этот факт, потому что, когда планшет будет стоять на своём месте, зазоры будут не видны.
Шаг 12: Устанавливаем пластик
Чтобы удержать пластик на месте, я прикрепил его вдоль задней стенки, используя одно из моих любимых изобретений — двухкомпонентную эпоксидную смолу. Этот материал отлично подходит для прикрепления предметов странной формы. Просто смешайте и наклейте. Когда она высохнет — будет прочной и твердой как скала.
Шаг 13: Устанавливаем крепление для планшета
Я использовал 3-сантиметровую кольцевую пилу, чтобы просверлить отверстие в середине пластика. После отрезания части с присоской для крепления планшета, я посадил её на эпоксидку в отверстие в пластике. Я также просверлил сантиметровое отверстие рядом с креплением для прокладки кабеля питания и аудиокабелей.
Шаг 14: Окрашивание
Пластик довольно легко покрасить. Я обработал поверхность наждачной бумагой с зернистостью 220, а затем нанес слой спрей-грунтовки. Далее шел слой ровного черного цвета. Краска может быть не идеальной, так как крепление закроет большую её часть.
Шаг 15: Готовый продукт
Конечный продукт имеет чистый и профессиональный вид, но, конечно же, не фабричный. Осталось только загрузить несколько приложений, чтобы улучшить работу. Я рекомендую Google Navigation, Pandora, Amazon Cloud Player, tuneFM, Audible, doggCatcher, ChromeToPhone и другие.
Не забывайте ездить безопасно и соблюдать все правила дорожного движения. Ваш планшет теперь — не устройство для просмотра фильмов или чтения электронных писем во время вождения. Его следует использовать безопасным и разумным образом.
Шаг 16: Ошибки, которые можно допустить
Мне не понравилась идея подключать шнур наушников к верхней части планшета. Я знал, что на разъеме док-станции есть выводы для аналогового аудио. Я купил кабель, который позволял заряжать планшет и воспроизводить звук через один шнур. Однако, тестируя этот шнур в автомобиле, я не смог избавиться от шума при зарядке док-станции и одновременном включении усилителя.
После того, как этот вариант не сработал, я купил аудиоприемник Bluetooth, который подключил к усилителю. Устройство работало, и я смог использовать звук без подключения второго кабеля. Однако звук на выходе всё же не такой четкий, как у аудиокабеля.
