Как подключается адаптер скрытой установки в авто

Скрытое подключение комбо видеорегистратора-радара к прикуривателю.

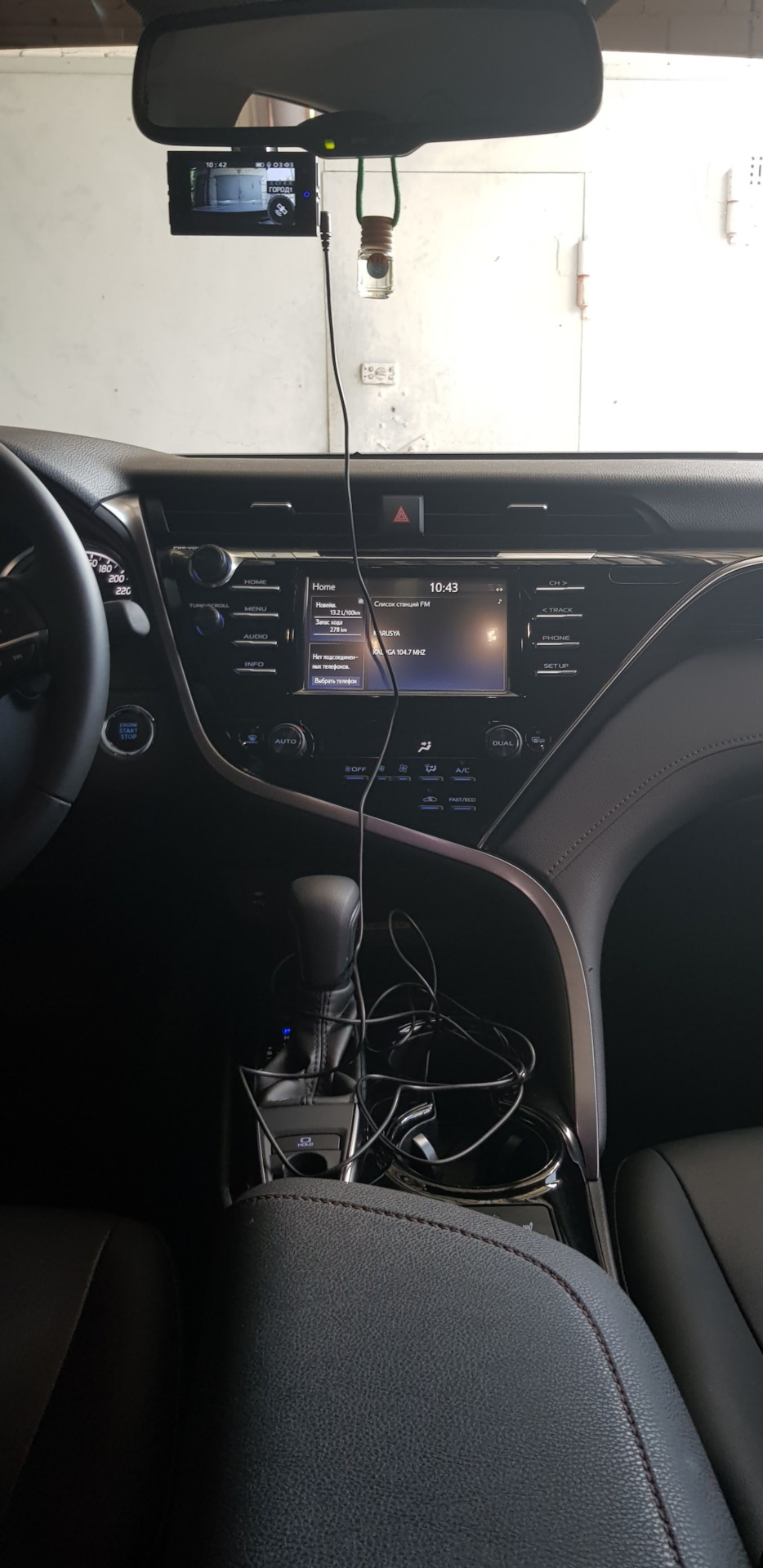

Всем привет. Пожалуй как и все, я не люблю сопли из проводов висящие от радаров и видеорегистраторов к прикуривателю, напоминает сразу такси, где всё в гаджетах и проводах. На предыдущей камри 50го кузова я не стал сильно заморачиваться и запитал регистратор в плафон освещения салона, а тут решил его не трогать, там еще и глонас установлен, решил не лезть. Гаджеты изготовителем нацелены на подключение к прикуривателю, так ему и быть!
И так:
Новой машине, новое устройство — купил комбо устройство 3в1 (видеорегистратор, радар-детектор, GPS-информатор) Silver Stone F1 в специализированном магазине, там же совершенно бесплатно можно делать обновление раз в квартал, можно и чаще.

Очень приятно было разбирать части панели, всё просто и главное надежно, потерь (клипс) не допущено.
Все накладки снимаются просто, нежно тянем на себя и клипсы отстёгиваются.
И так начнём:

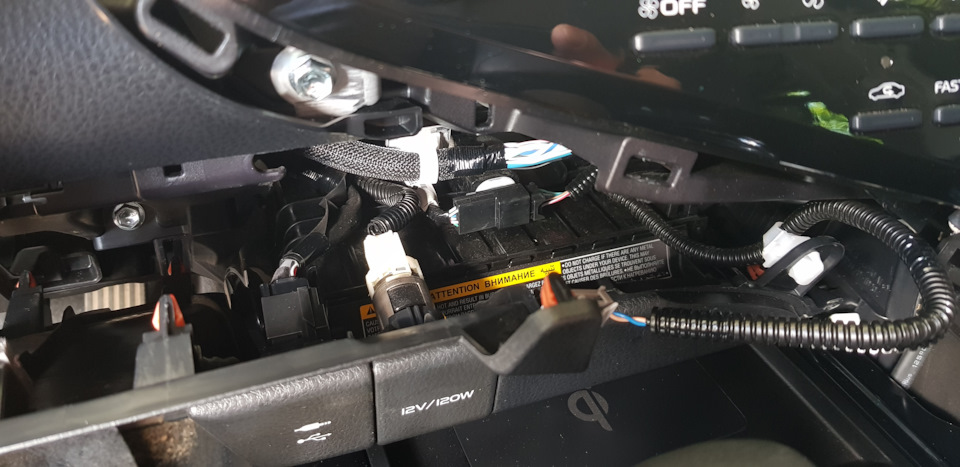

Стянув панель прикуривателя, сразу виден фронт работы. Выделять цветным маркером не буду, тут всё понятно.

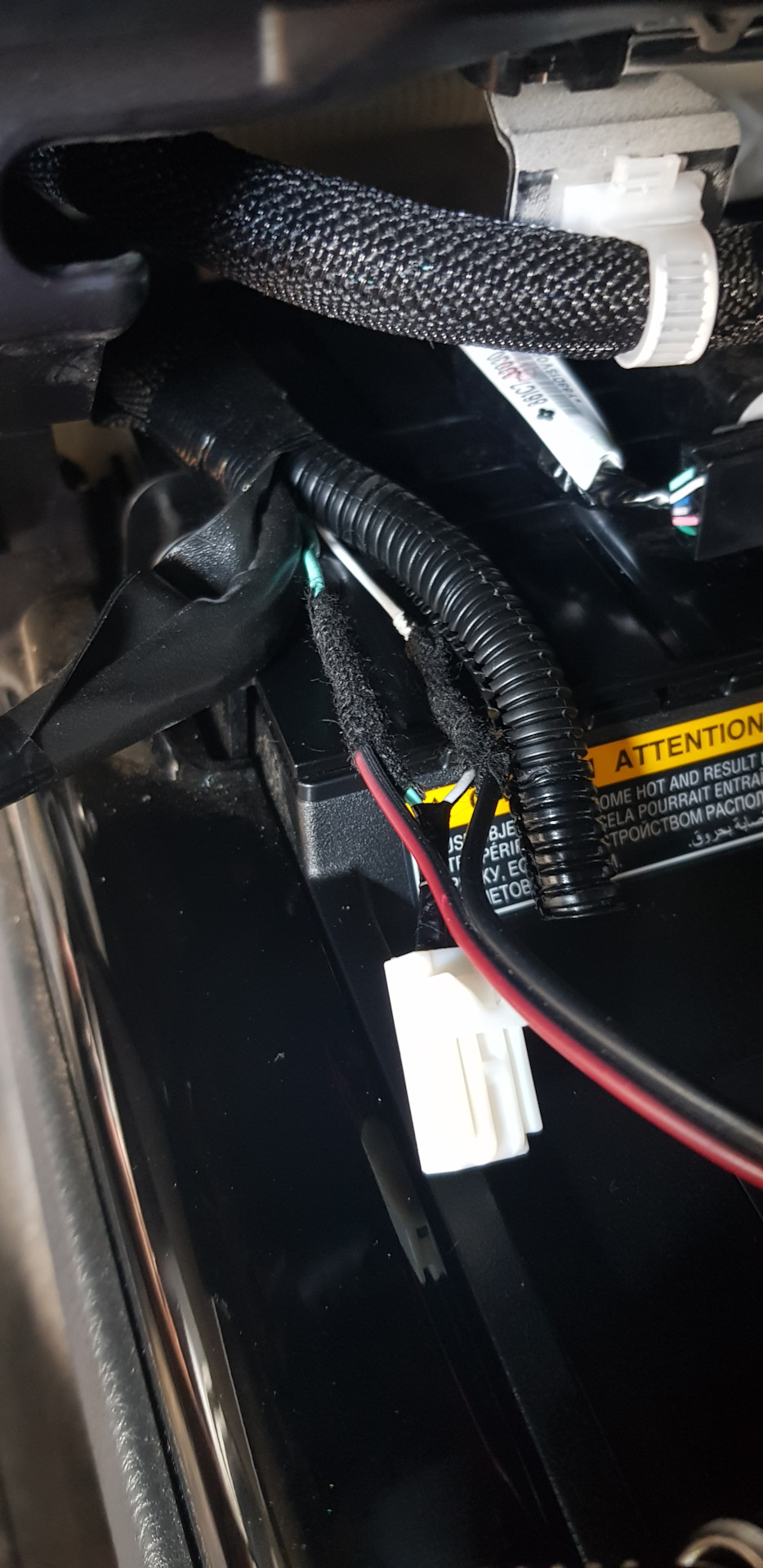

Аккуратно разрезаем изоленту на гофре, убираем гофру в сторону и приступаем:

Возвращаем гофру в исходное положение и всё крепко фиксируем:

Закладываем провод начиная с обшивки крыши, аккуратно подсовываем по краю, ведём к стойке. Стойку водителя — однозначно снимать! Снимается она так же легко, верхнюю часть стягиваем на себя, НО там хитрая клипса с ограничителем, поэтому дальше чем на 3-5 см обшивку не дергаем! А еще не маловажный фактор, увлёкся процессом и сняв стойку увидел на ней следы грязных пальцев, ПОМОЙТЕ РУКИ ПЕРЕД СНЯТИЕМ СТОЙКИ.

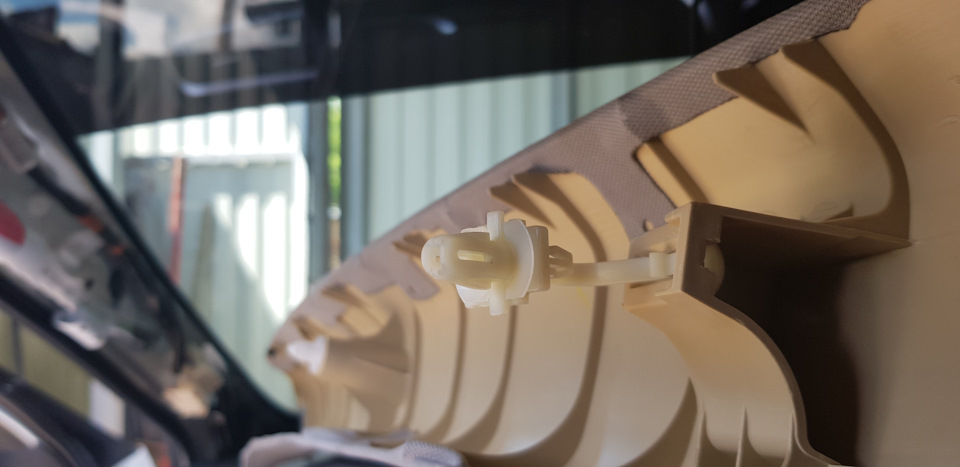

Обратите внимание, клипса остаётся на корпусе обшивки, а из кузова она вытаскивается путём сжимания двух маленьких усиков по сторонам, на фото они видны.

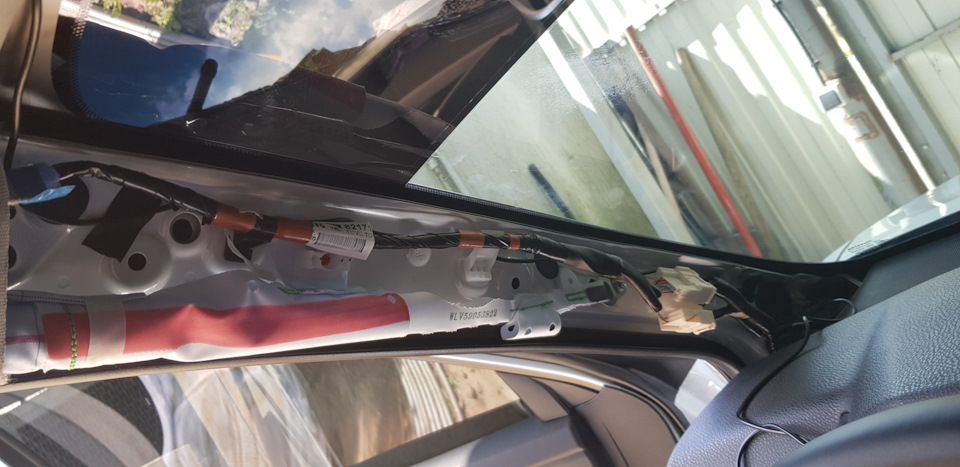

Протягиваем провод по стойке, фиксируя его к корпусу:

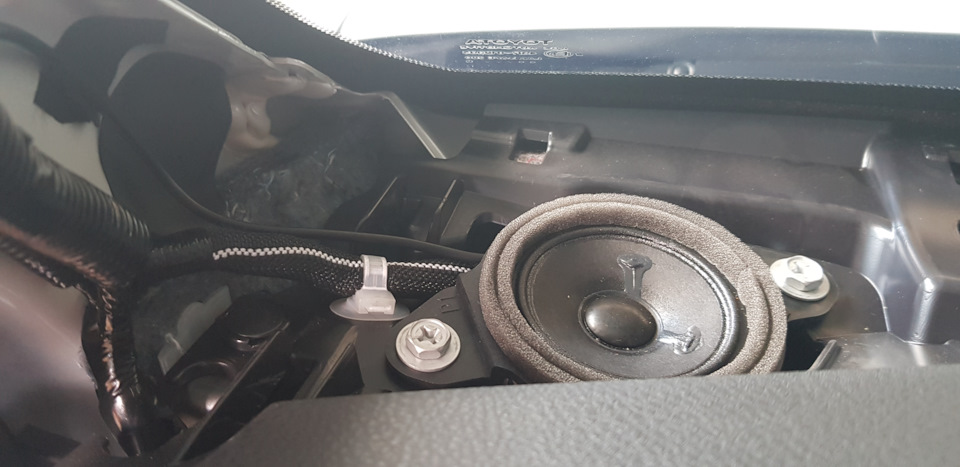

Что бы просунуть провод через панель, выбрал отверстие возле динамика, для этого правда пришлось разобрать штекер:

Протягиваем через динамик, использовал по старинке кусок проволоки, что бы вытянуть провод вниз.

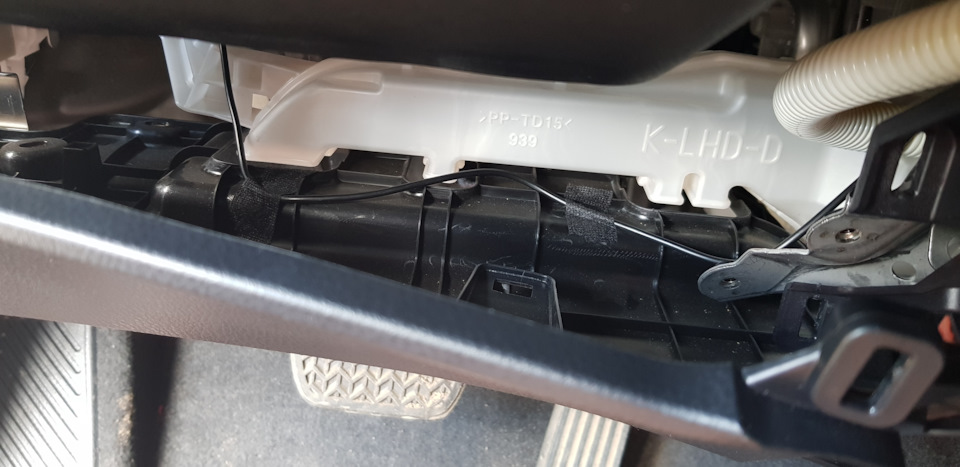

Далее отстёгиваем накладку под рулём протягиваем там провод и так же фиксируем его:

Источник

Скрытое подключение видеорегистратора с помощью универсального адаптера. Вопрос по питанию.

Доброго дня!

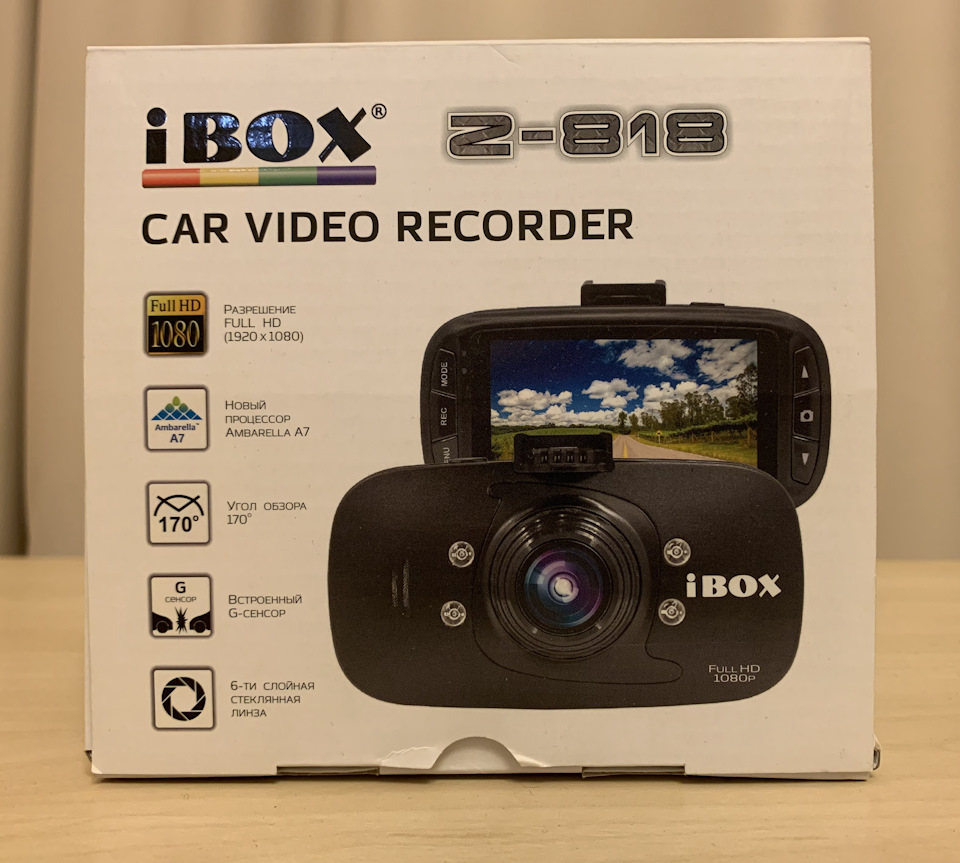

Видеорегистратор в наше время необходимое устройство, поскольку может стать помощником в сложной ситуации. Решил установить его и я, тем более покупать ничего не пришлось, был куплен видеорегистратор еще в 2016 году и практически не использовался

Так как я не любитель разного рода висячих проводов/лиан, решил самостоятельно делать скрытую установку, для этого приобрёл необходимые аксессуары:
1. Комплект подключения к плафону освещения;
2. Дополнительный адаптер (для минимизации длины провода видеорегистратора).

Поскольку в комплекте с видеорегистратором имелся USB кабель, помимо основного 3-х метрового, небольшой длины, то приобрел дополнительный адаптер в магазине электроники

В итоге получаем всё необходимое для скрытой установки

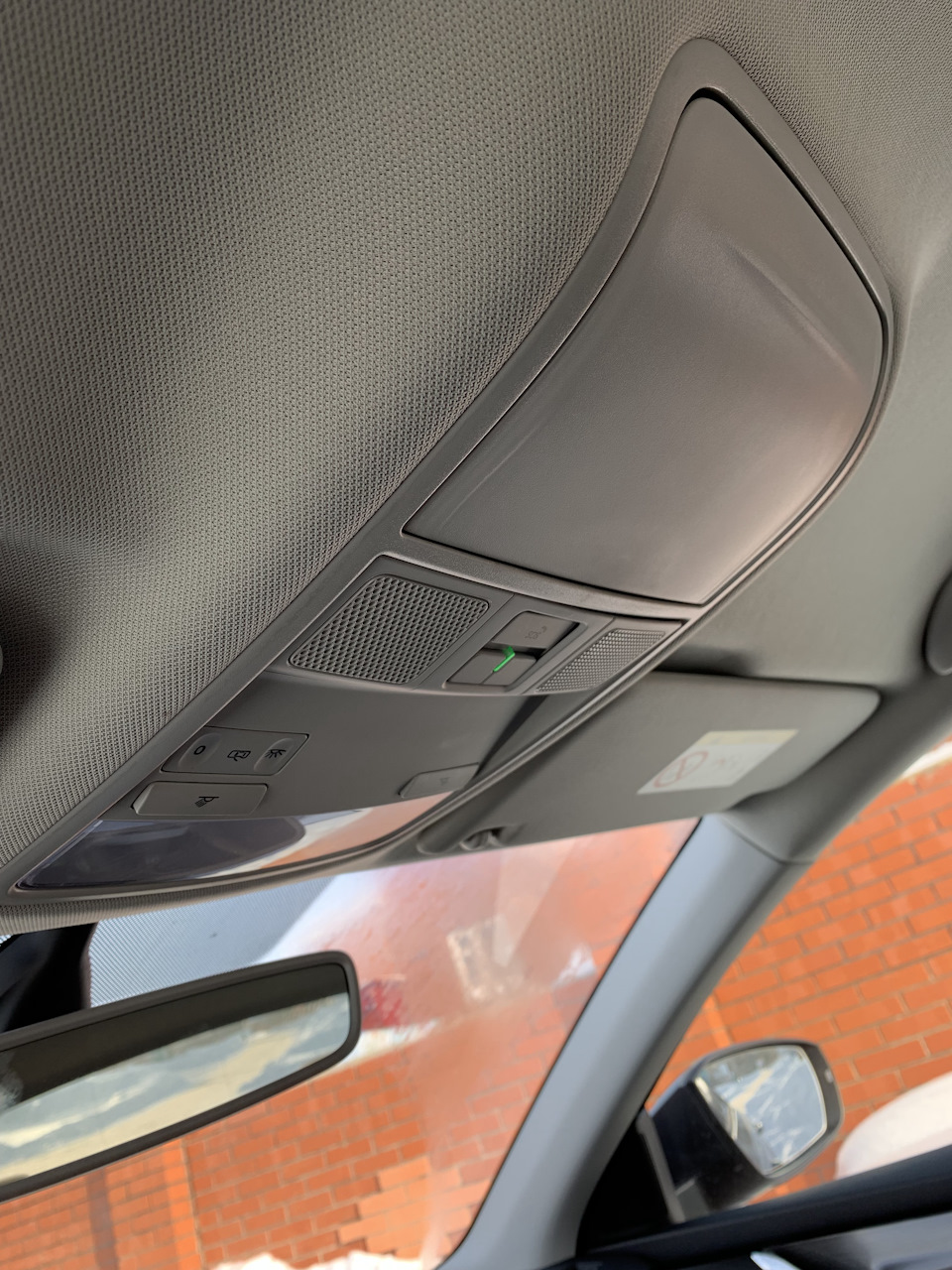

Теперь перейдем непосредственно к самому плафону

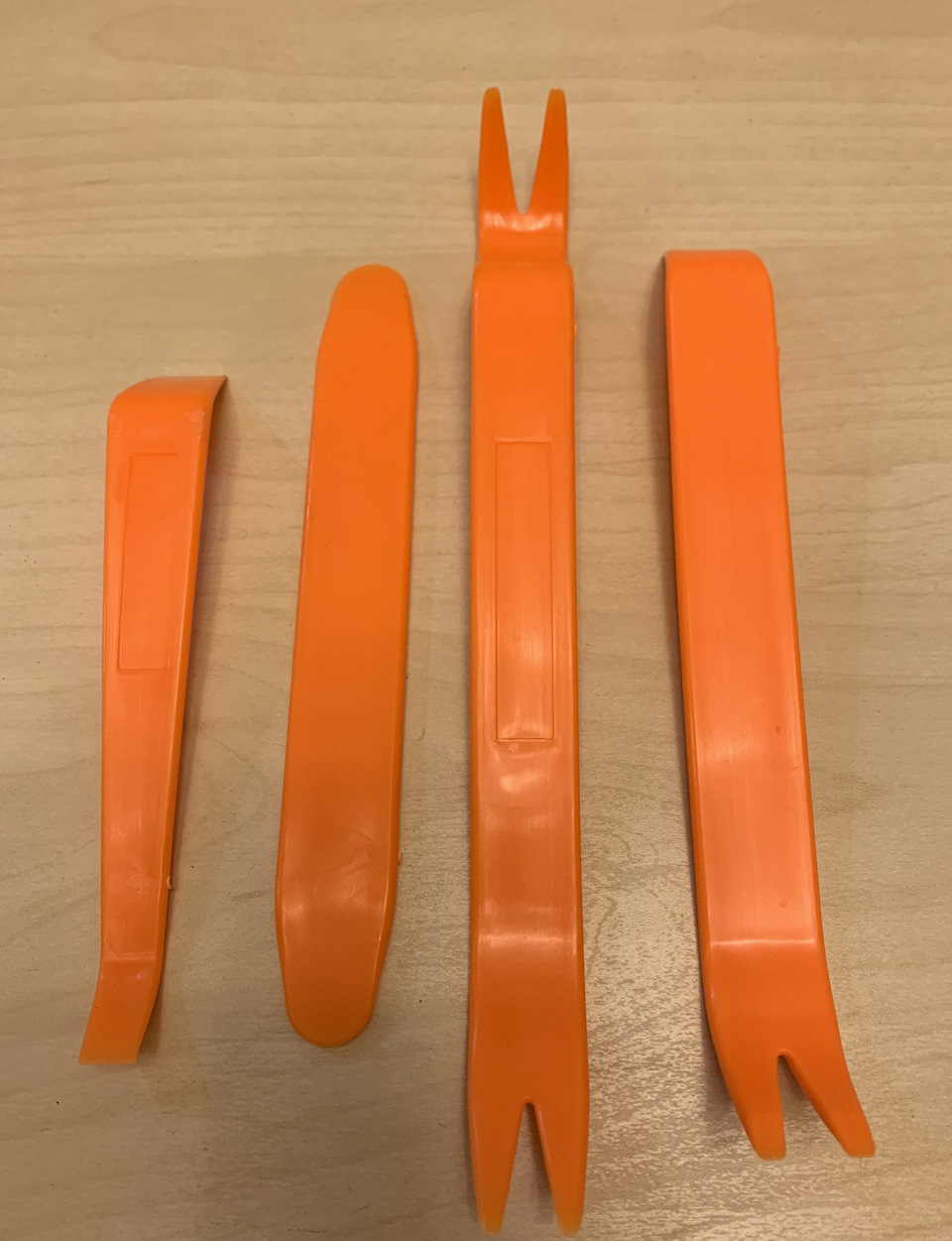

Для разбора салона приобрёл, на любимом всем сайте Aliexpress, комплект инструментов

Разбор начал с пластика устройства ГЛОНАСС

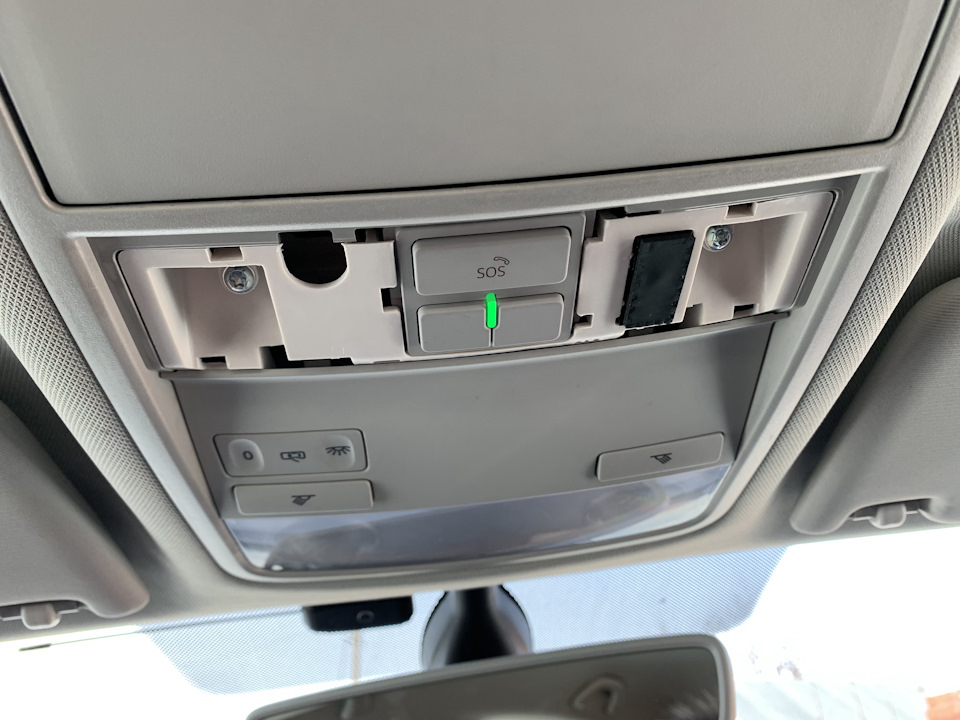

После этого снимаем накладку с кнопок

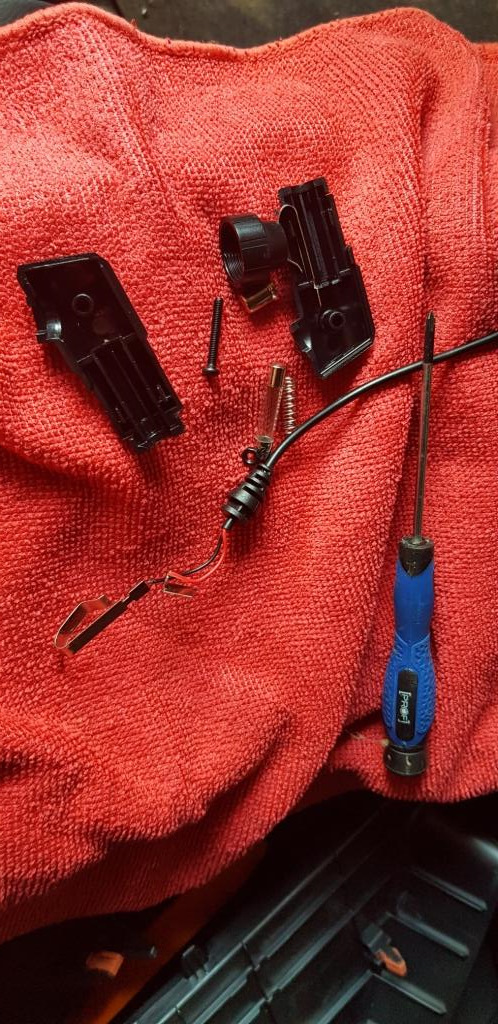

Далее выкручиваем 2 самореза фигурной отверткой

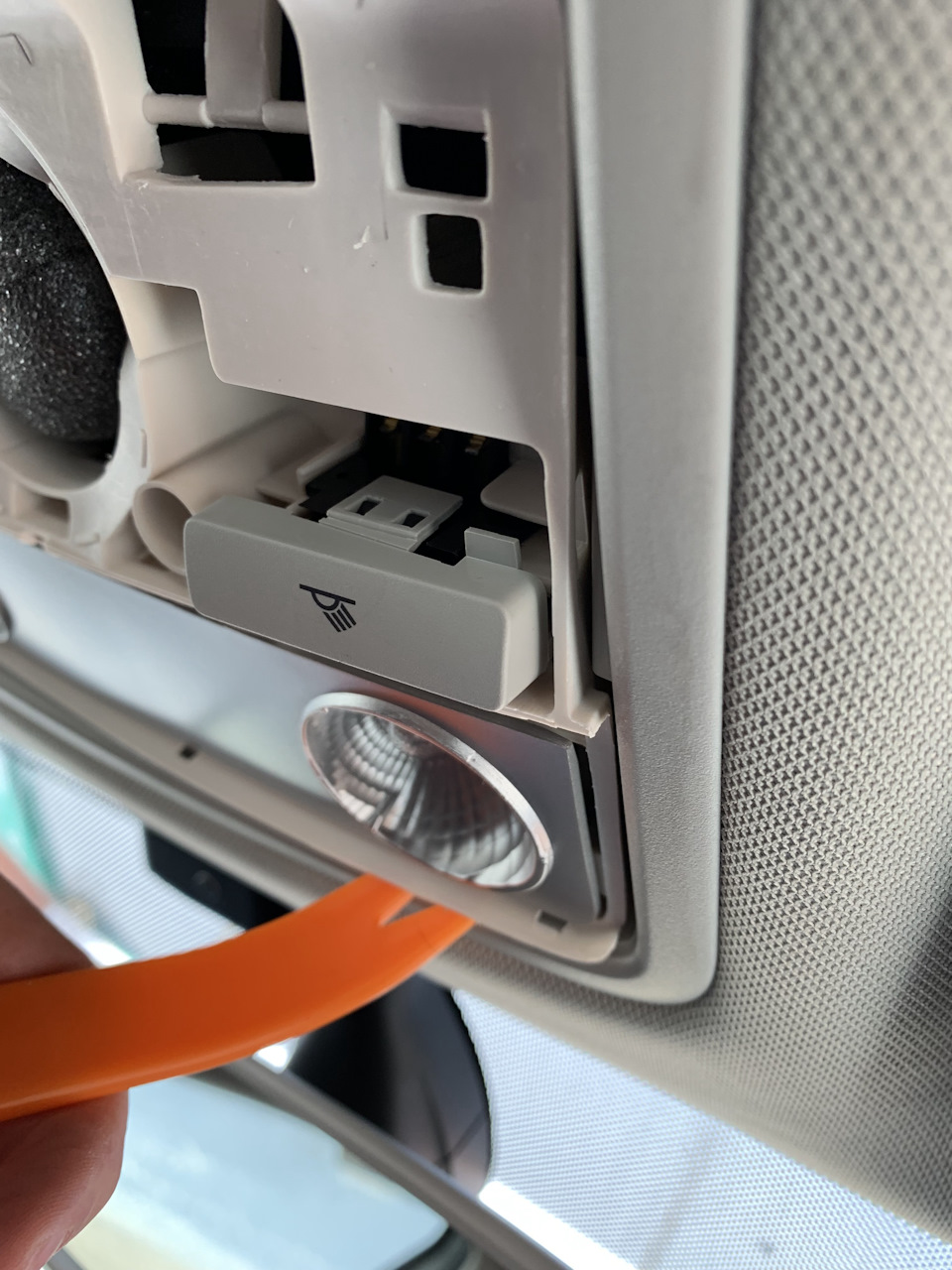

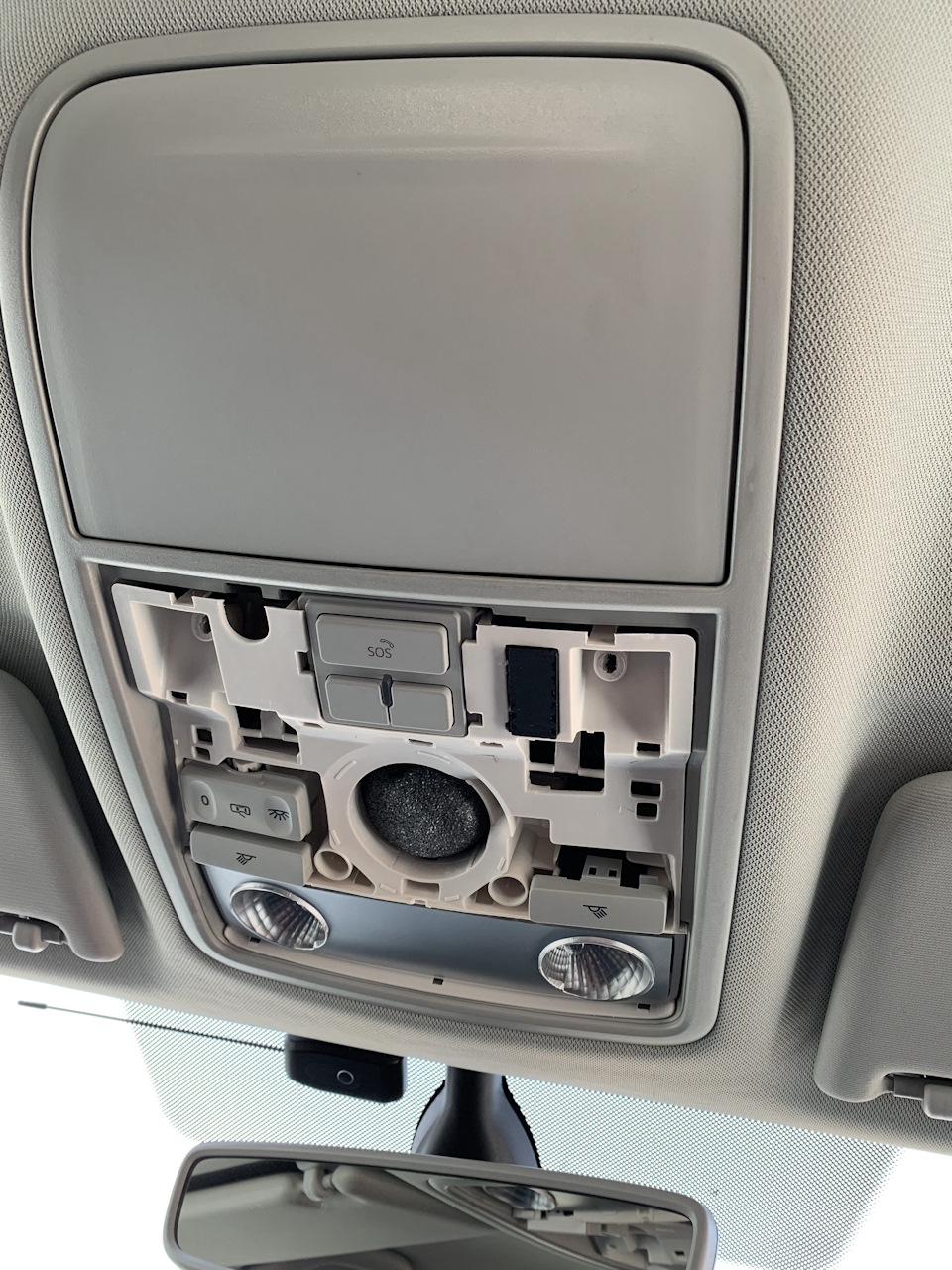

Теперь остаётся снять крышку плафона

Снимаем весь плафон

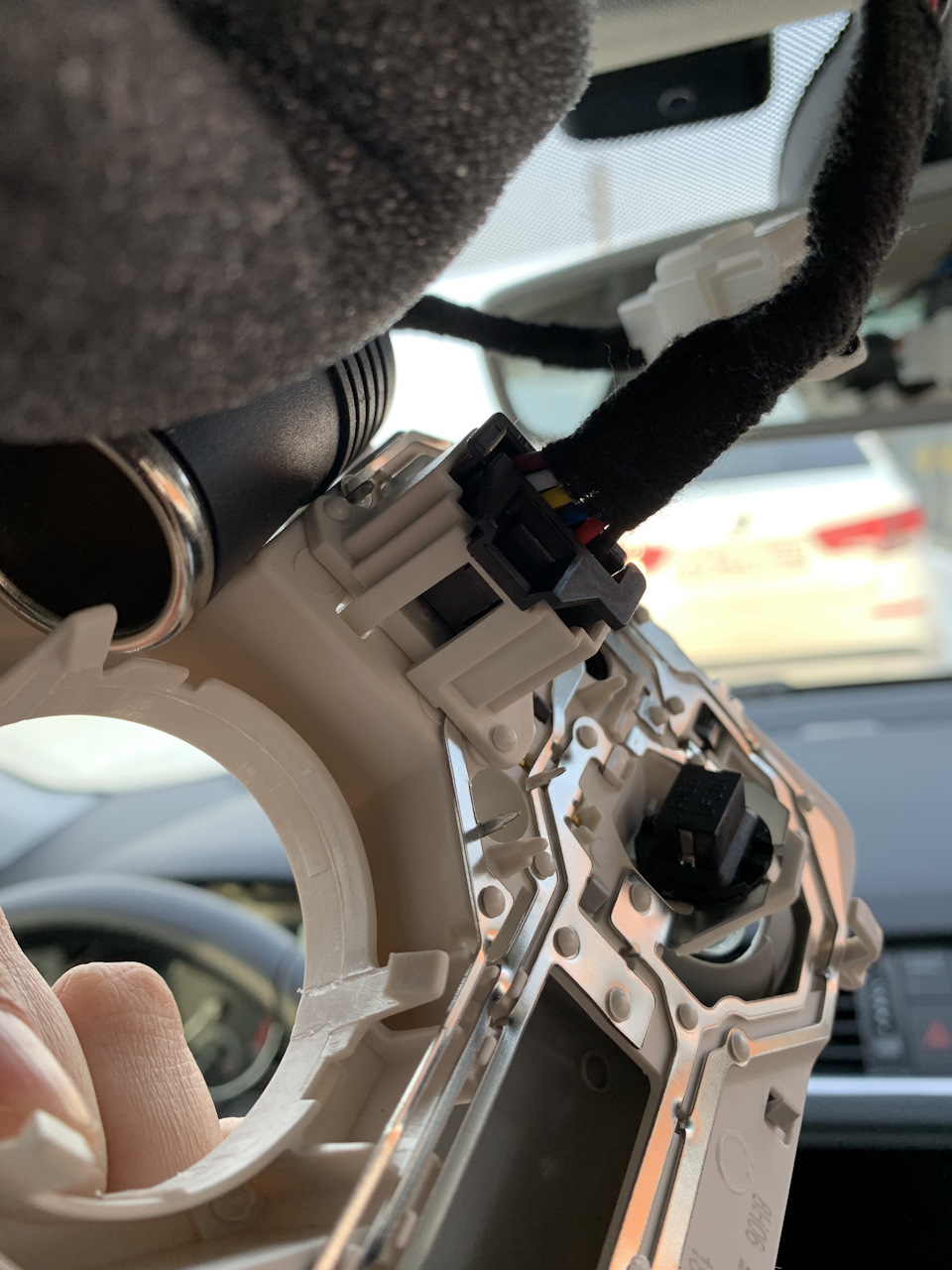

Находим провод с синей фишкой, вынимаем и подключаем к нашему адаптеру, а чёрную фишку адаптера вставляем на то место, где то этого находилась синяя

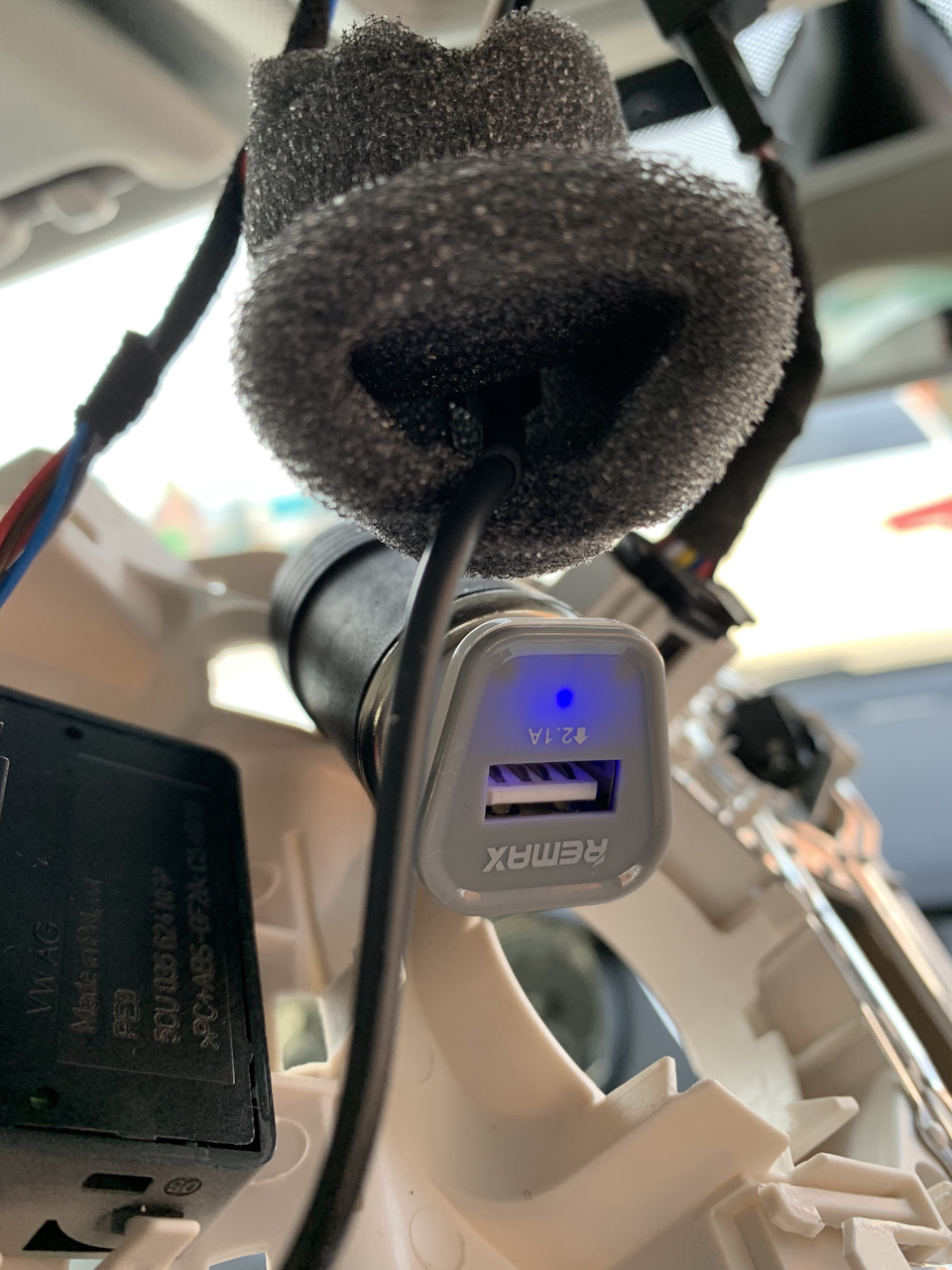

Проверяем работоспособность адаптеров

Проверил, всё работает. Сразу же решил проделать имитацию закрытия автомобиля и проверить, приходит ли питание, и какое было моё удивление, что и после 10! минут, видеорегистратор записывал и ЗАРЯЖАЛСЯ, т.е. даже после закрытия автомобиля и постановку её на охрану питание на видеорегистратор ИДЁТ!
Остаётся 3 варианта:
1. Каждый раз отсоединять провод от видеорегистратора;
2. Каждый раз снимать сам видеорегистратор;
3. Каждый раз оставлять включенным плафон освещения салона.
На данный момент выбрал 3 вариант, поскольку умные инженеры придумали метод от ДУРАКА и если оставлять включенным салонное освещение, то после постановки на охрану, подача питания прекращается и видеорегистратор самостоятельно выключается.
Далее все собираем в обратном порядке и катаемся с видеорегистратором, который никак не мешает обзору

Источник

Скрытое подключение гаджетов (видеорегистратора. навигатора и прочих)

За последнее время много на драйве встречается много постов с названием «Правильное подключение видеорегистратора», в которых авторы описываю чудесный тюнинг, где они подпаивают питание своего гаджета к плафону освещения салона, тем самым прячут провода быстро и легко.

Но! Можно ли назвать такое подключение правильным? Безусловно нет. Почему так категорично? Всё дело в том, что управление бортовой сетью отличается не только между марками, но даже моделями одного прозводителя. Поэтому универсальным данный способ не назовёшь.

Наиболее правильно использовать следующие методы подключения устройств:
— вывести шнур где-нибудь около прикуривателя и подключится к нему при помощи штекера (но в данной ситуации наблюдаются явные минусы — гнездо прикуривателя будет занято, да и эстетики мало)
— подключить устройство без привлечения прикуривателя, то есть непосредственно к бортовой сети автомобиля (вот этот метод и возьмем за основу. так как проводов практически нет, да и в прикуривателе розетка свободна).

Вообще в сети наиболее популярными методами подачи питания на устройства считаются:
— параллельное подключение к прикуривателю (неудобно тянуть провода, после выключения зажигания напряжение полностью не исчезает, а снижается примерно до 8-9В, что может приводить к неправильной работе устройства и разрядке АКБ)
— подключение к плафону освещения (легко реализуем, короткая трасса, но как и с прикуривателем — возможны проблемы проблемы с работой устройства и разрядкой АКБ)
— подключение к зеркалу заднего вида с автозатемнением (все аналогично подключению к плафону освещения)
— подключение к переключателю головного света (почти правильный способ, четкие +12В, средней длины трасса)

Важно: разрезать провод и подключать напряжение напрямую недопустимо. Дело в том, что в штекере шнура питания регистратора предусмотрен специальный стабилизатор, с помощью которого напряжение понижается до величины 5 В.

Всё-таки наиболее правильный метод — подключение к бортовой сети автомобиля к клеммам 15 или 30 (зависит от желания использовать устройство постоянно работающим или только при включенном зажигании).
Располагаются они в колодке с предохранителями (в торцевой части торпедо либо под рулевой колонкой).

В автомобилях группы VAG используются следующие типы проводов и пинов:
1) провода с пинами для маленьких предохранителей (2.8)
000 979 021 (000979021): 0.5 мм кв.
000 979 133 (000979133): 1.0 мм кв.
000 979 225 (000979225): 2.5 мм кв.
— пины для них
N 906 844 05 (N90684405): для 1.0 мм кв.
N 906 845 05 (N90684505): для 2.5 мм кв.
2) провода с пинами для больших предохранителей (4.8)
000 979 023 (000979023): 0.5 мм кв.
000 979 135 (000979135): 1.0 мм кв.
000 979 227 (000979227): 2.5 мм кв.
000 979 306 (000979306): 4.0 мм кв.

В следующем посте опишем как правильно подключать гаджеты к бортовой сети автомобилей группы VAG.

Источник

Часть 2. Как подключить смартфон к авто — приступаем к практике

После того как мы подковались теоретически (см. Часть 1) и уже представляем, что стоит, а чего и не стоит ожидать от подключения смартфона к вашему авто, можем переходить к практике.

Начнем с того, что для успешной авто диагностики важно наличие 3 устройств:
1. Автомобиль
2. Адаптер
3. Мобильное устройство (ноутбук, ПК, смартфон)

Автомобиль

Итак, у вас есть машина и вы хотите знать можно ли, и если можно, то с помощью чего подключаться к вашему автомобилю.
Наличие диагностического разъема (DLC), основная функция которого — обеспечить связь диагностического сканера с блоками управления, автоматически предполагает возможность подключиться к бортовому компьютеру автомобиля извне, в том числе и со смартфона используя соответствующий адаптер. Но как уже говорилось в предыдущей части из множества различных DLC разъемов и проприетарных протоколов мы рассмотрим только соответствующие своду стандартов OBD-II, тем более что данному стандарту соответствует большинство современных автомобилей.

И так, первый вопрос: Соответствует ли мой автомобиль стандарту OBD-II?

Следующим шагом может быть поиск соответствующей наклейки под капотом авто.
Наклейка должна содержать информацию о соответствии стандарту и может содержать аббревиатуры OBD-II, EOBD или JOBD. Выглядеть она может по-разному, вот некоторые из возможных вариантов.

Независимо от успешности поиска на предыдущих шагах, настало время отыскать сам диагностический разъем. Если машина соответствует OBD-II, то разъем обязательно найдется и к нему можно будет подключиться для дальнейших исследований. Если уверенности в совместимости еще нет, то наличие и форма разъема могут послужить дополнительным ключом к разгадке тайны DLC.

Мы ищем 16-контактный диагностический разъем трапециевидной формы, такой как на рисунке. Разъем DLC должен соответствовать стандартам SAE J1962. Согласно этим стандартам, разъем DLC обязан занимать определенное центральное положение в автомобиле. Он должен находиться в пределах 16 дюймов (40 см) от рулевого колеса. Производитель может разместить DLC в одном из восьми мест, определённых EPA. Каждый контакт разъема имеет свое назначение.

В соответствии со стандартом диагностический разъем должен располагаться недалеко от рулевой колонки, чаще всего внизу под торпедой левее, правее или непосредственно под рулевой колонкой. Однако встречаются и экзотические случаи:
за панелью на передней стороне торпеды, за откидным ящичком возле водительской двери и т.д., всего возможных мест расположения 8, мы попытались проиллюстрировать картинками со стрелочками и подсказками где можно искать разъем.

1. На стороне водителя, под щитком приборов, в области под рулевой колонкой: Skoda Octavia Tour, 2008 г., Volkswagen Transporter 2002 г.
2. На стороне водителя, под щитком приборов, в области между дверью водителя и рулевой колонкой — Ford Focus C-Max, 2006; Ford Focus (USA) 2001 г., Fiat Linea, 2008; Subaru, Impreza WRX, 2005.

3. На стороне водителя, под щитком приборов, между рулевой колонкой и центральной консолью. Также разъем может находиться на самой консоли со стороны водителя. Honda Civic 2009 г.

4. На стороне водителя, в области щитка приборов, между рулевой колонкой и центральной консолью Volkswagen Passat 1996 г…

5. На стороне водителя, в области щитка приборов, между дверью водителя и центральной консолью BWM X5 2001г.

6. Центральная консоль, на вертикальной поверхности (радио, пульт управления отоплением и т.д.). Доступ к диагностическому разъему может быть закрыт пепельницей, монетницей, держателем стакана и т.д. Honda Accord (США) 1997г.

7. На стороне пассажира, на центральной консоли Honda Shuttle 1996 г.в…

8. Центральная консоль, на горизонтальной поверхности Volvo 850 95-97г.в..

Возможные результаты поиска:

Адаптер

Подавляющее большинство современных адаптеров базируется на микроконтроллере ELM327, пиратских копиях ранней версии ELM327, либо на микроконтроллере STN1110 (совместимом с ELM327 на командном уровне). Как уже упоминалось выше для связи с компьютером или смартфоном может использоваться беспроводное (Bluetooth, Wi-Fi Direct) или проводное (USB, RS232). Во всех случаях речь идет о последовательном соединении поверх перечисленных интерфейсов. Выбор конкретного типа интерфейса зависит от возможностей поддержки данного интерфейса вашим компьютером или смартфоном.

Мобильное устройство

(ноутбук, ПК, смартфон и т.д.)

Рассмотрим типы устройств по порядку:
Компьютеры. В ноутбуке, как правило, есть все интерфейсы и выбор определяется ценой, удобством подключения, возможностями использования адаптера с другими устройствами, а также поддержкой со стороны ПО данного типа интерфейса.

iPhone & iPad. Единственный доступный вариант подключения (не считая экзотики в виде специализированного кабеля или сертифицированных Bluetooth адаптеров) это Wi-Fi Direct соединение, поскольку доступ к Bluetooth соединению средствами стандартного API ограничен и не позволяет установить необходимый тип соединения с адаптером.

Android. Наиболее распространенный вариант — Bluetooth адаптер. Wi-Fi Direct может поддерживаться либо на «рутированных» устройствах, либо на версиях Android 4.x, также на некоторых устройствах могут быть нюансы с аппаратной поддержкой Wi-Fi Direct. Если ваше мобильное устройство поддерживает USB-host порт, то есть вариант подключения и USB адаптера.

Windows CE, Windows Mobile, Windows Phone. Windows CE и Windows Mobile устройства достаточно открыты в плане низкоуровневых аппаратных интерфейсов, соответственно при наличии физического интерфейса в устройстве подключиться к нему будет возможно. Чаще всего используется Bluetooth адаптер.
Windows Phone устройства версий 7.x не имеют необходимого доступа к Bluetooth и Wi-Fi на уровне стандартного API. Реализация взаимодействия с адаптером на этих устройствах проблематична.
Windows Phone 8.x получил необходимый уровень поддержки для работы с Bluetooth адаптерами.

BlackBerry. Возможна реализация взаимодействия с Bluetooth адаптерами.

Symbian. Возможна реализация взаимодействия с Bluetooth адаптерами.

Из вышесказанного можно сделать вывод: более универсальны, с точки зрения поддерживаемых устройств Bluetooth адаптеры, но если вам необходимо подключаться с устройств компании Apple то нужно искать Wi-Fi Direct адаптеры.

И наконец, Выводы! С нашей точки зрения в 90% случаев возможностей дешевых клонов ELM327 вполне достаточно для подключения к автомобилю и решения простых задач: диагностики автомобиля, считывания и анализа динамических параметров и их соотношений, сброса ошибок и т.п. Использование более дорогих адаптеров оправдано в тех случаях, когда вы точно представляете, что вам нужно от адаптера и каких возможностей вам не хватает в клонах.

Открытым остается вопрос приобретения выбранного адаптера. В зависимости от вашего выбора интерфейса Bluetooth, Wi-Fi, USB, — вводите в строке поиска любимого поисковика одну из фраз “ELM327 Bluetooth”, “ELM327 Wi-Fi” или “ELM327 USB” и выберите подходящий вам вариант поставки – местные продавцы или глобальные интернет площадки вроде eBay или AliExpress.

Желаем успехов в поисках диагностического разъема и выборе оптимального варианта адаптера! А пока вы заняты поиском, мы готовим следующую статью, в которой познакомим вас с доступными программными решениями и покажем как на практике считывать данные с бортового компьютера автомобиля.

Источник

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.

Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.

Оглавление:

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.

Расположение видеорегистратора на передней панели

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Варианты подключения видеорегистратора

Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.

Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:

Подключение видеорегистратора к плафону освещения

В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.

Видеорегистратор, подключенный к плафону освещения

Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.

Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.

Подробнее про данный вариант подключения регистратора можете посмотреть в видео:

Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.

Подключение видеорегистратора к плафону освещения при помощи адаптера

Подключение видеорегистратора к магнитоле

Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.

Подключение видеорегистратора к магнитоле

Также можете посмотреть полезное видео:

Подключение видеорегистратора к аккумулятору

Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.

Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель

Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.

Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).

Подробнее о способе подключения можете посмотреть в видео:

Подключение видеорегистратора к замку зажигания

Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.

Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.

Также можете посмотреть полезное видео по теме:

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

От прикуривателя регистратор работает только при заведенном автомобиле

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
