Как подключить активный сабвуфер в машине к магнитоле pioneer

Подключение активного сабвуфера к магнитоле своими силами

Магнитола и ее подключение к сабвуферу

Без качественной аудиосистемы современный автомобиль представить сложно. Любому человеку, получающему наслаждение от прелестного звучания музыкальных композиций за рулем, нужна хорошая акустическая система, отвечающая всем требованиям.
Причем, важно не только правильное распределение звука по салону, но и наличие качественной частоты звучания. Для мощного и чистого звучания низких частот, как известно, используется сабвуфер.
Подключение активного сабвуфера к магнитоле – занятие не самое легкое, поэтому нужно быть готовым к некоторым трудностям. В нашей статье мы узнаем, как подключить активный сабвуфер к магнитоле своими силами и что для этого нужно знать.
Перед тем, как приняться за установку, необходимо подобрать нужный вариант акустической техники, тем более, что выбор в наше время представлен довольно обширный.

Виды сабвуферов

Вообще, все сабвуферы можно поделить на два основных вида:

Примечание: но при этом установить и подключить активный сабвуфер проще и быстрее, и нет необходимости подбирать подходящий усилитель.

Активный сабвуфер и его составные части

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

Для подключения нужны следующие инструменты и материалы:

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

Примечание: такое соединение выдержит незначительные перегибы и деформацию провода.

Схема подключения активного сабвуфера к магнитоле

Примечание: все провода желательно вести по автомобилю с использованием гофрированного кабель-канала, что защитит проводку от внешних воздействий.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше.
Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса.
Видео с тщательным описанием, также должно пригодиться в процессе такой работы. Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.

Источник

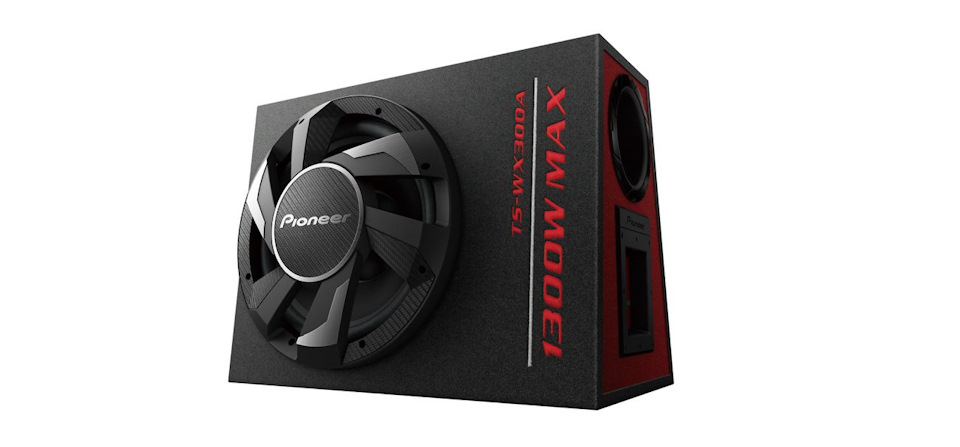

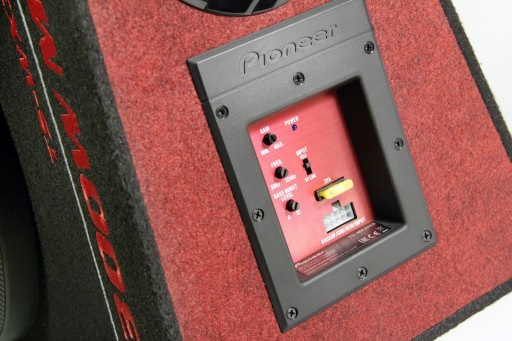

Установка в вагон активного сабвуфера Pioneer TS-WX300A

В общем хотел поделится личным опытом установки саба Pioneer TS-WX300A. Я очень люблю качественную акустику и решил немного дополнить более низкими частотами оригинальную аудио систему (Harman/Kardon) в моем БМВ. Так как я являюсь начинающим в этих всех аудио делах, то решил много не тратится и долго не мучатся с выбором саба (коробки, динамика, усилителя, провода, и так далее) и взял себе что то популярное по отзывам и готовое изделие. В последствии пойму чего мне не хватает от этого саба и тогда уже начну сам собирать систему полностью под себя. Но об это позже).

Установка активного саба в автомобиль BMW 330i Touring оказалось приятным делом. Так как этот автомобиль просто очень выгодно спроектирован под это дело)) У меня монтаж естественно занял пол дня, так как я разбирал салон первый раз, но это было не сложно! А самое главное, что в автомобиле пришлось снять элементы обшивки исключительно в багажнике. То есть от магнитолы никакого провода не пришлось проводить в багажник для подключения саба. Как спросите?)) А теперь по порядку!

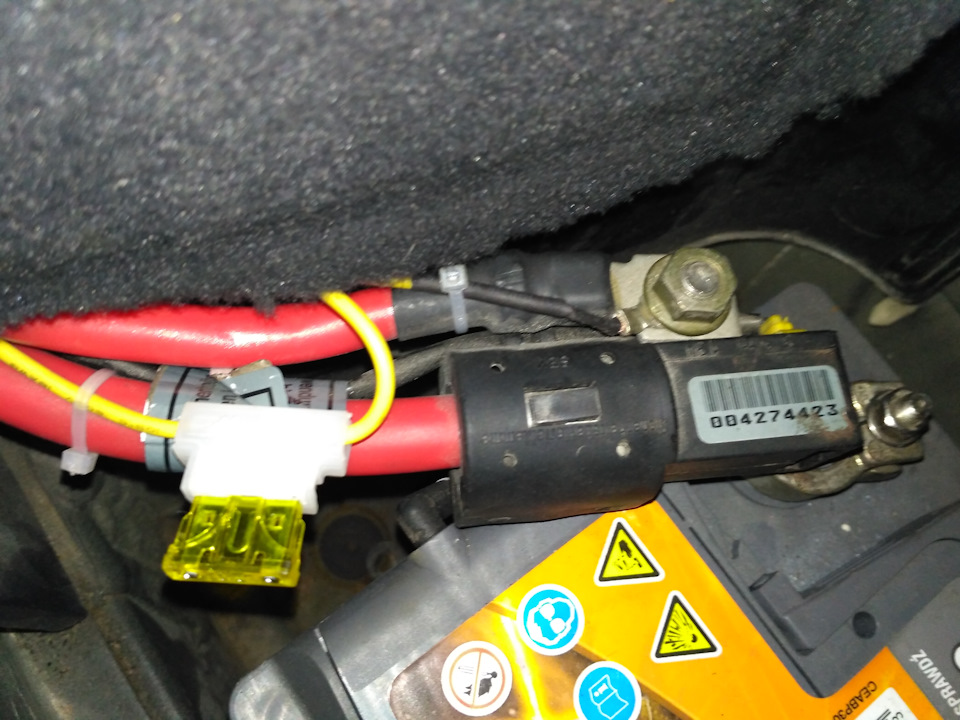

1. Питание +12В я заводил от клеммы акума, который находятся в багажнике)) Начал БМВ за этот момент еще больше любить))). Ну а минус берется с под любого болта с хорошей масой на кузов! В багажнике таких мест много.

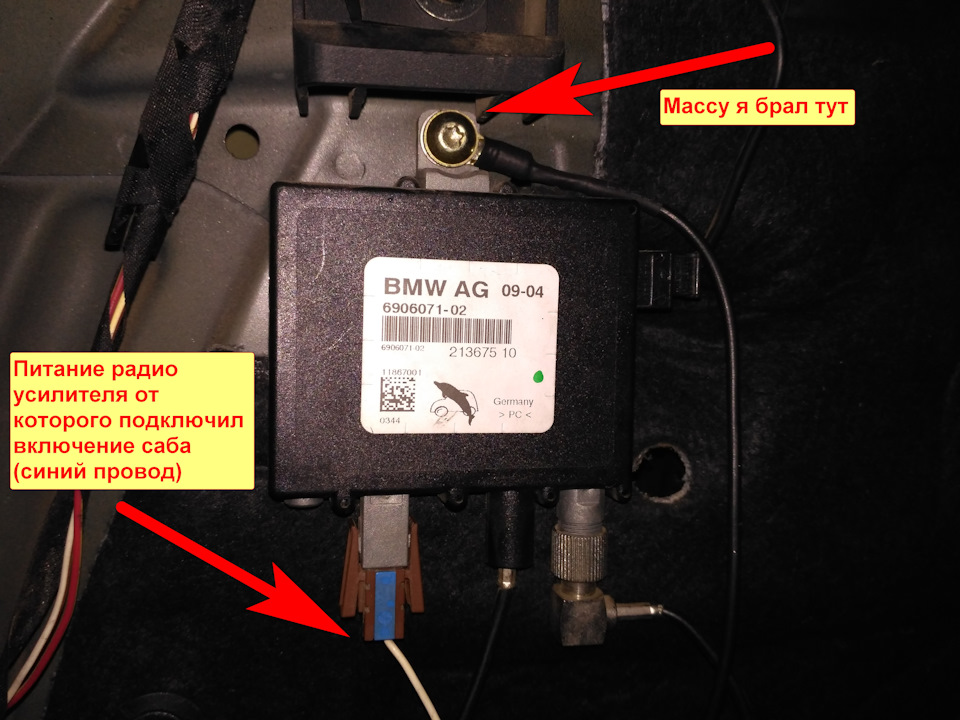

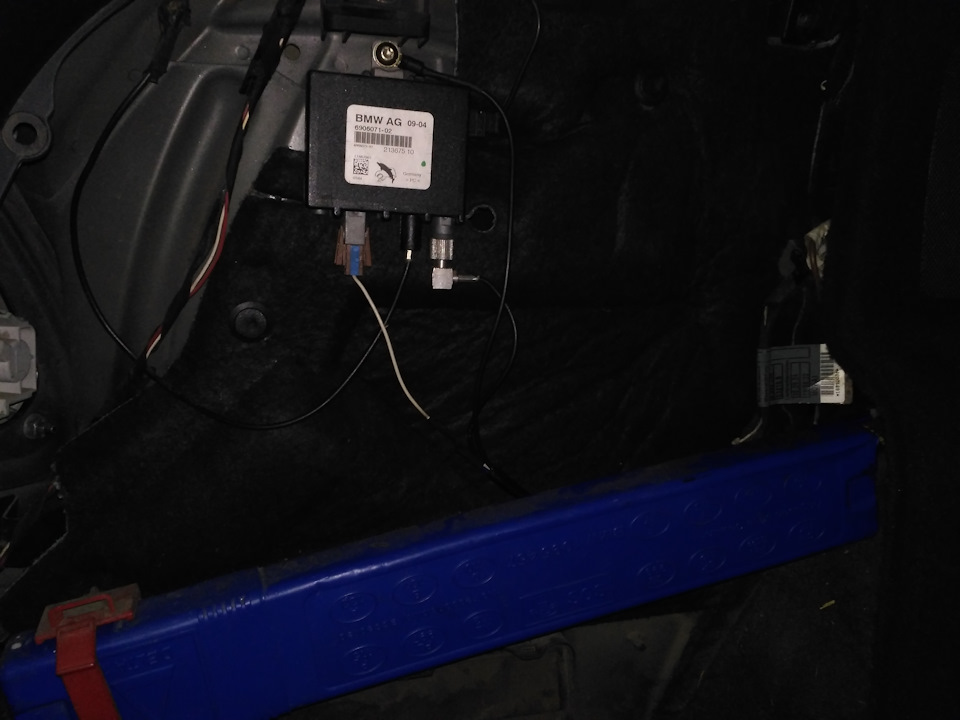

2. Активный саб имеет сигнальный провод синего цвета для собственно его же включения. Его как правило подключают тоже к синему проводу, который выходит с магнитолы. Но в стандартной магнитоле в моей БМВ такого синенького провода не оказалось… НО! Есть белый провод, который запитывает усилитель радио антенны. То есть, магнитола включена — питание есть. Магнитола выключена — питание нет. То что нужно! Но когда я начал искать сам этот усилитель антенны, то оказалось что он четенько расположен в багажнике))) Ну что я могу сказать, идеальная тачка для установки саба)) Все просто)) Не нужно было через весь салон тянуть один единственный проводочек))

3. Так как в стандартной магнитоле нет ни одного аудио выхода дополнительного, то пришлось брать сигнал высокого уровня уже непосредственно с колонок. Которые кстати тоже замечательно расположены в багажнике.)))

Ну теперь все понятно и можно приступать к подключению. Для снятия обшивки и подсоединения проводом я использовал стандартный набор инструментов, который должен быть в каждом гараже! Паяльник с его примочками, термоусадка, спиральную оплетку, пару пластиковых хомутов, стандартный комплект проводов, который идет в комплекте с сабом и пару кольцевых наконечников (для подключения +12В и массы).

Источник

Как установить сабвуфер в машину — пример схем подключения с усилителем и без

Автомобильный сабвуфер: виды и конструктивные особенности

Сабвуфер (СБВ) — это акустическая система, которая преобразует звуковые волны низкой частоты.

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

Важно: перед подключением обязательно необходимо отсоединить от аккумуляторной батареи клеммы во избежание коротких замыканий.

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Рекомендация: Чтобы избежать скачков напряжения в электросети авто, специалисты советуют дополнительно установить конденсатор на цепь. Этого делать не обязательно если мощность саба ниже 350 Вт.

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.

Примеры схем для соединения активного и пассивного сабвуферов

Обратите внимание, что не во всех автомагнитолах есть ЛВ. Как правило, в заводских моделях этот разъем отсутствует.

В таких случаях рекомендуется для подключения пассивного саба дополнительно приобрести специальный переходной адаптер, который подключается к магнитоле, не имеющей ЛВ. В свою очередь сабуфер будет подключен к этому адаптеру. Как это правильно сделать показано в схеме ниже.

Схема подключения актив. саба к автомагнитоле без ЛВ канала через адаптер.

Схема подключения пассив. СБВ через усилитель.

Как подключить сабвуфер без усилителя

Важно! Подключая устройство, не спутайте активный с пассивным, помните, что в активном уже есть встроенный усилитель, а в пассивном — он отсутствует, поэтому схемы соединений в обоих случаях разные.

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

Обратите внимание: для правильного подключения саба к автомагнитоле необходимо обладать базовыми знаниями в электротехнике. В ином случае лучше обратиться в автосервис за помощью специалистов.

Источник

Подключение сабвуфера

Низкочастотная акустическая система обеспечивает глубокое и насыщенное звучание баса. Для правильной работы колонки, важным является подсоединение системы к источнику звука и электропитанию. Правильное подключение сабвуфера должно осуществляться специальными кабелями соответствующего сечения. Это обеспечит качественный звук и исключит возможность короткого замыкания.

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Кабель для подключения сабвуфера к магнитоле

К автомобильной магнитоле допускается присоединение пассивных и активных устройств. Разница лишь в том, что у пассивной акустической системы выходной сигнал с музыкального центра поступает сразу на динамик, а в активной системе звуковой сигнал с выхода магнитолы поступает на вход встроенного блока НЧ.

Подключить динамик саба к автомагнитоле нужно проводами, специально предназначенными для этой цели. Не рекомендуется использовать электрические или слаботочные кабели. Для правильного подключения саба к магнитоле используется только один сигнальный кабель.

У музыкальной системы автомобиля на задней стенке имеются выходные разъёмы, которые маркируются «AudioOut», «A-Out»,«SpeakerOut» или по другому, но обозначение «Out» должно присутствовать. Кроме того разъёмы помечаются буквами «L» и«R», что означает левый и правый канал соответственно. Чтобы правильно подсоединить саб нужно использовать выход одного из каналов. Это может быть левый или правый канал. Для того чтобы избежать возможного отключения разъёмов, кабель жёстко фиксируется любым возможным способом.

Схема подключения сабвуфера со встроенным усилителем

Сложнее подсоединить активный сабвуфер к магнитоле, так как кроме сигнального провода потребуется силовой кабель.Чтобы правильно подсоединить звуковую систему нужно знать, куда подсоединить провод питания усилителя сабвуфера. Схема подключения саба не представляет сложностей, но определённые правила стыковки устройств нужно соблюдать.

Схема соединения сабвуфера с усилителем состоит из трёх кабельных линий. По силовому проводу на НЧ блокактивного устройства подаётся питающее напряжения с аккумулятора, по сигнальному проводу на вход подаётся сигнал с выхода автомобильной магнитолы, а на массу автомобиля подключается корпус или «Земля» усилителя.

Сабвуфер подключается к плюсовой клемме аккумулятора только через предохранитель. Его номинал зависит от сечения кабеля, который, в свою очередь, определяется мощностью низкочастотного канала. При сечении провода 10 мм2, предохранитель должен быть не более 60 А, сечение кабеля 20 мм2 допускает применение предохранителя в 100 А. Меньшую величину поставить можно, а большую нельзя, так как это может привести к возгоранию в случае короткого замыкания плюсового кабеля на корпус.

Можно ли подключить сабвуфер напрямую к аккумулятору. Этого делать категорически нельзя, потому что из-за короткого замыкания проводки возникает больше половины всех возгораний в автомобилях. Предохранители для подключения питания саба бывают двух типов: AGU и ANL. Второй тип намного более надёжный, поэтому если есть возможность выбора, то ставить нужно именно его. Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30 см.

Подключение сабвуфера к автомагнитоле

Подключение сабвуфера к автомобильному магнитофону осуществляется с помощью межблочных кабелей. Они имеют небольшое сечение и могут заканчиваться разными типами разъёмов. Кроме сигнального кабеля, по которому транслируется звуковой сигнал, у магнитолы имеется контакт «REM». Это линия дистанционного управления, позволяющая управлять подачей электропитания на усилитель. Многие не используют дистанционное включение питания, а ставят обычный тумблер для ручного управления. Подключение саба фотосхема.

К каким магнитолам можно подключить сабвуфер. Обычно это не имеет принципиального значения, так как у всех моделей имеются выходные разъёмы для внешнего усилителя или громкоговорителей. Чтобы понять, куда подключить сабвуфер к магнитоле достаточно посмотреть на её заднюю стенку. Там все разъёмы помечены соответствующими обозначениями. Разъёмы, отвечающие за входные сигналы, помечены буквами «IN», разъёмы для подключения внешнего усилителя или динамиков маркируются буквами «OUT», питающее напряжение подаётся на клемму «+12 V», клемма «GND» подключается к массе автомобиля. Провод «REM» можно использовать для включения НЧ системы или применить ручное управление. Схема подключения саба к магнитоле включает в себя только выходные провода, с которых снимается звуковой сигнал.

Схема подключения саба к магнитоле без усилителя

Подключить саб к магнитоле напрямую несложно даже неопытному пользователю. Штатные акустические колонки подсоединяются к магнитоле через евроразъём прямоугольной формы, который установлен на задней стенке устройства. Для дополнительных громкоговорителей используются фронтальные и тыловые разъёмы типа «Тюльпан». Включить сабвуфер на магнитолу можно с помощью стандартного кабеля, предназначенного для акустических систем. Поскольку выходная мощность автомобильной магнитолы небольшая, то можно использоватьпровода для подключениясабвуфера к магнитоле из готового набора. Удобно то, что на них уже установлены «Тюльпаны». Как играет сабвуфер без усилителя в машине. Следует сразу отменить, что подключение низкочастотного динамика напрямую к автомагнитоле не обеспечит нормального звучания. Схема подключения пассивного саба к магнитоле ограничивается одной кабельной линией.

Выходная мощность низкочастотного канала, встроенного в магнитолу не может обеспечить эффективную работу низкочастотного динамика. В паспорте на устройство указано, что мощность автомагнитолы 15-20 WRMSTHD 10%. Это означает максимальную синусоидальную мощность при коэффициенте нелинейных искажений 10%. При таких искажениях прослушивание музыки нежелательно, так как это вредно для слуха. Нормой считается коэффициент искажений в 0,5%, но при этом выходная мощность магнитолы должна быть существенно меньше. Поэтому при подключении саба напрямую уровень воспроизведения низких частот будет невысоким.

Как присоединить сабвуфер

Схема подключения пассивного сабвуфера к усилителю в автомобиле определяется местом его размещения и типом акустической системы.Для корректной работы низкочастотного канала его нужно подключать через накопительный конденсатор.

Конденсатор большой ёмкости играет роль дополнительного источника электрической энергии. Это необходимо по следующей причине. Напряжение автомобильного аккумулятора представляет собой почти постоянную величину, которая может уменьшиться, но никогда не увеличивается выше определённого предела. При воспроизведении мощных басов ток потребления системы возрастает настолько, что даже самый мощный автомобильный аккумулятор не в состоянии его обеспечить. Несмотря на большую толщину проводов, соединяющих звуковые устройства и источник питания, на них происходит падение напряжения. В такие моменты звук в акустической низкочастотной системе пропадает. В схеме подключения сабвуфера через усилитель мощный конденсатор подключается параллельно усилителю и автомобильному аккумулятору. При нехватке напряжения он почти мгновенно отдаёт запасенную заранее энергию на усилитель и провалов звука не возникает. Кроме того конденсатор-накопитель защищает НЧ динамик и уменьшает искажения.

В схеме подсоединения пассивного сабвуфера к НЧ каналу важную роль играет взаимное расположение элементов. Так как в большинстве случаев низкочастотная акустическая система располагается в багажном отсеке автомобиля, там же нужно установить и конденсатор. Провода от НЧ блока до накопителя должны быть как можно короче. Так как аккумулятор обычно располагается в передней части автомобиля под капотом, провода электропитания должны быть достаточной толщины, чтобы выдержать большой ток. Схема подключения саба в машине обязательно включает в себя предохранитель. Он защищает не усилитель, так как у него имеется собственный предохранитель, а только кабельную проводку от возможного возгорания. В случае короткого замыкания толстые провода будут настолько сильно нагреваться, что от этого воспламенится изоляция и пожар в автомобиле неизбежен.

Линейное подключение сабвуфера

Иногда для низкочастотной системы используется стереофонический УНЧ. Часто бытовая техника обновляется и старый НЧ блок используют для подключения акустической системы. В этом случае для правильного подключения сабвуферанужно собрать несложную схему, которая является делителем напряжения и канальным смесителем. Сигнал снимается непосредственно с выходов усилителя, поэтому его выходное напряжение нужно ограничить.

Чтобы подсоединить провода к сабвуферу применяется акустический кабель в хорошей изоляции. Этот способ так же используется, если на штатной автомобильной магнитоле нет звукового выхода для подключения внешней акустики. Линейный преобразователь (конвертер) можно сделать самостоятельно или приобрести готовое изделие. При использовании готового конвертера не нужно соединять провода на переходник.Преобразователь лучше установить в непосредственной близости от магнитолы.

Источник

Схема подключения сабвуфера к магнитоле

Точнее схема подключения сабвуферного комплекта MYSTERY MSK-12 к магнитоле (головному устройству) MYSTERY MDD-6270NV.

Я не фанат и не ярый поклонник MYSTERY, но так получилось, что ГУ я купил MYSTERY случайно, инетересовало на тот момент не производитель, а то что есть в ней навигация, и все это относительно дешево. А сабовский комплект мне достался от дяди, за что ему спасибо огромное.

Итак что имеем и что нужно подключить.

состоящий из низкочастотного динамика (сабвуфера)

и 2-х канального усилителя

все это нужно подключить к ГУ

имеющий вот, такие вот RCA выходы (SUB/FRONT/REAR, есть еще и видео выходы, но сейчас они нас не интересуют.)

То есть берем классический межблочный RCA кабель длиной 5 м. и из 2х проводов задействуем только один и соединяем его с разветвителем

черный тюльпанчик будет болтаться, может если и поменяю ГУ а там на саб окажется 2 выхода то пригодиться.

Таким образом, то что с разветвителем пойдет на усилитель

На фото думаю видно списочек, сечение силовых 9мм^2 конечно не 21 мм^2, но это лучше чем 6 мм^2

Ну тут понятно уже и просто
5 м красного, один конец оканечиваем кольцевой клеммой и садим на термоусадку (идущие в наборе) цеплять за АКБ (+). Через 30 см в разрыв ставим предохранитель на 30А с корпусом (так же идущие в наборе).

Другой конец красного кабеля так же оканечиваем у-образной клеммой и цепляем его за уселитель в (+)

аналогчиная процедура крсному, только без преда. Так же кольцевой оканечиваем и на кузов машины, и у-образной на усилитель.

Тоненький синий провод сечением 0,75 мм^2 длиной 5 м

одним концом цепляется между + и — в «RMT» (REMOTE) и вторым концом нужно зацепть в колодку проводов питания магнитолы это управление усилителем.

Акустически провод нужен для соединения самого динамика сабвуфера с усилителем, но прежде чем соединять нужно выбрать, как соединять в 1 канала (МОСТОВОЕ соединение) или в 2 канала(СТЕРЕРЕЖИМ 2-х канальное соединение).

Тут я конечно не специалист, и советую почитать на сторонних ресурсах о импедансе. Я знаю лишь то, на моем сабе импеданс 4 Ом, значит и соединять его нужно по импедансу в 4 Ома, что соответствует — МОСТОВОМУ соединению (делаю по инструкций к усилителю, могу ошибаться)

Ну вот и все, ни чего сложного …

C вопросами разобрался, ребята под никами IvanStav и siam4eg ответили доступно и информативно. Цеплять кондер не буду да и 2 динамик тоже не буду.
