Как подключить ангельские глазки на авто

Стандартное подключение Ангельских глазок

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Итак, фары установили. Теперь нужно подключить Ангельские глазки (по тексту АГ) к бортовой сети автомобиля.

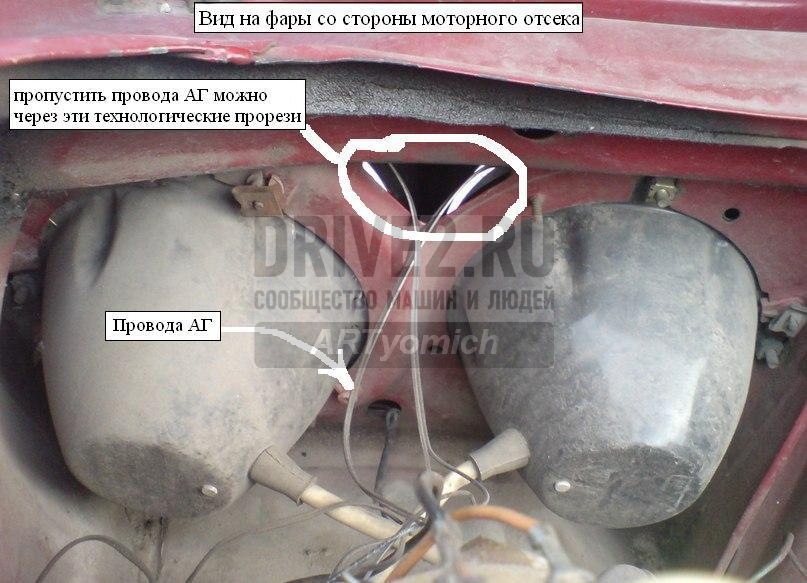

Первое, что нужно сделать – это пропустить провода АГ в моторный отсек. Я рекомендую пропускать провода в моторный отсек через верхние технологические прорези (см. фото).

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Провода затянули. Теперь нужно найти под капотом двухштекерную колодку подключения подфарника. Левая колодка находится на левом «брызговике» в районе бачка омывателя лобового стекла. Правая колодка находится на правом «брызговике» в районе аккумуляторной батареи. Фотографии помогут сориентироваться.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

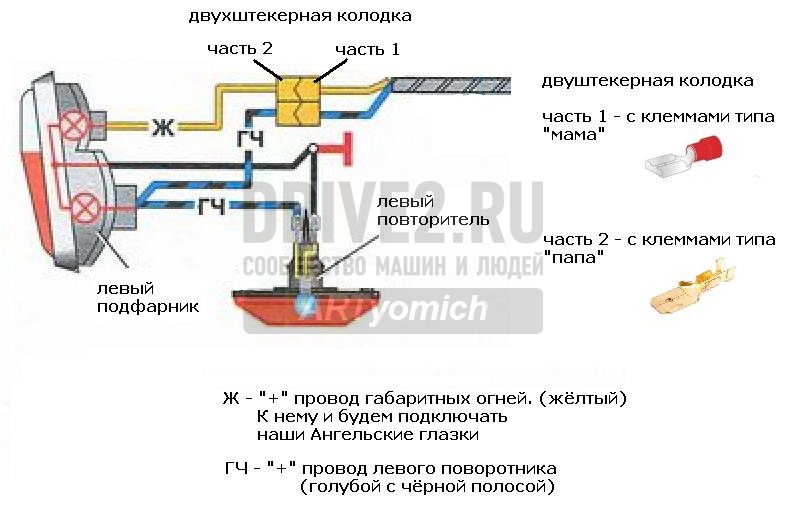

Двухштекрные колодки нашли. Разъединяем их. Нас интересует жёлтый провод – это «плюсовый» провод габаритных огней, который подходит к нашим подфарникам.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Далее возможны 2 варианта. Каждый должен определиться, какие габариты ему более по душе, и выбрать свой вариант:

1 вариант — ангельские глазки совместно со стандартными габаритными огнями.

Для этого, Вам нужно подключить «плюсовой» провод АГ к клемме типа «папа» на части 2 двухштекерной колодки. Это можно сделать скруткой или пайкой. Предварительно оголите небольшой участок плюсового провода АГ, пролудите его, и припаяйте к указанной клемме. ОБРАТИТЕ ВНИМАНИЕ: Ваша пайка или скрутка не должна помешать двуштекерной колодке нормально защёлкнуться. Проверьте лишний раз изоляцию всех плюсовых соединений. Она должна быть достаточно надёжной во избежание короткого замыкания.
Минусовой провод АГ необходимо подключить к кузову автомобиля. Для этого оголите небольшой участок минусового провода АГ и сделайте из него «петлю» под винт или саморез, и закрутите к корпусу автомобиля.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

На этом подключение завершено. Теперь ангельские глазки будут загораться вместе со стандартными габаритами Вашего авто.

2 вариант — ангельские глазки вместо стандартных габаритных огней.

Прежде всего Вам нужно отключить родные габариты. Для этого, Из части 2 двухштекерной колодки вынимаем клемму типа «папа». Используя шило, надавите на язычок клеммы и потяните за провод – он должен отделиться от колодки. Таким образом мы отключили родные габариты от питания. Теперь на освободившееся место нужно подключить плюсовой провод АГ. Для этого удобно использовать клемму типа «папа». Припаяйте или прикрутите небольшой оголённый участок плюсового провода АГ к клемме «папа» и соедините двухштекерную колодку. Проверьте лишний раз изоляцию всех плюсовых соединений. Она должна быть достаточно надёжной во избежание короткого замыкания.
Минусовой провод АГ необходимо подключить к кузову автомобиля. Для этого оголите небольшой участок минусового провода АГ и сделайте из него «петлю» под винт или саморез, и закрутите к корпусу автомобиля.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

На этом подключение завершено. Теперь при включении габаритов, спереди будут загораться только ангельские глазки.

Источник

Ангельские глазки COB! Выбираем правильные решения!

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

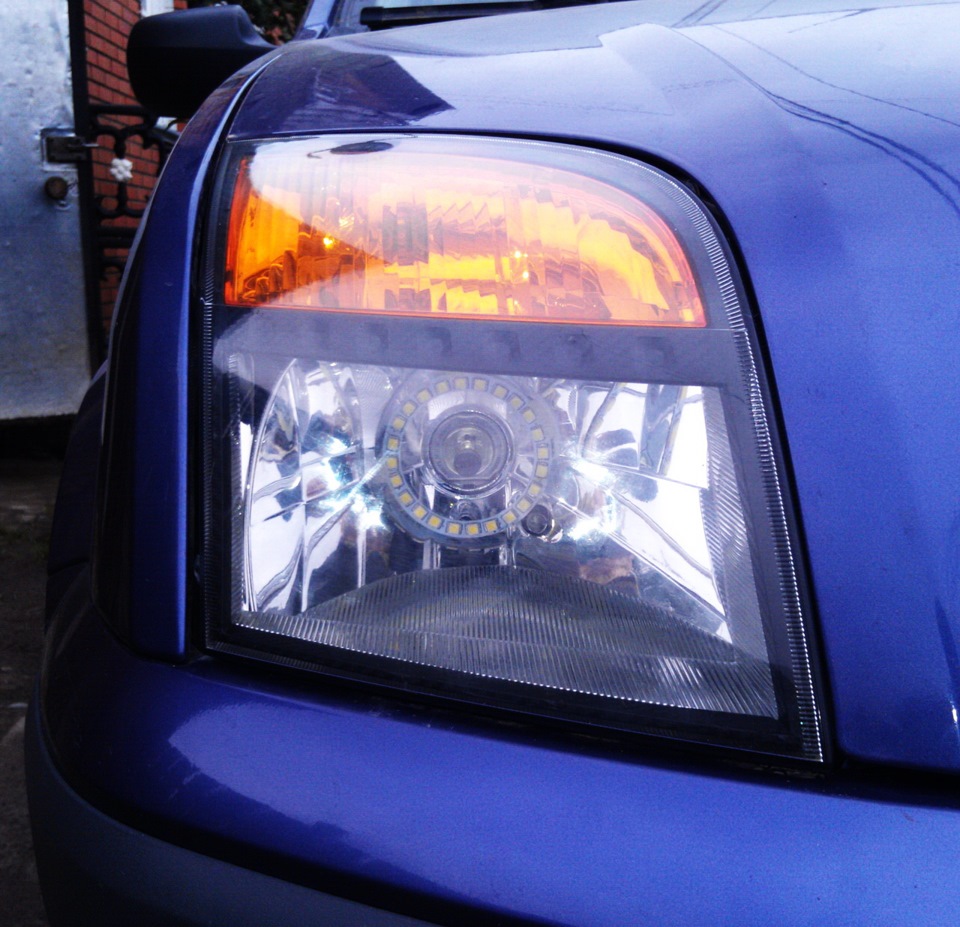

Вот все таки собрался я духом и решил запостить не маленькую запись в БЖ… Думаю многим она будет интересна.
Статья о небольшом тюнинге фар.

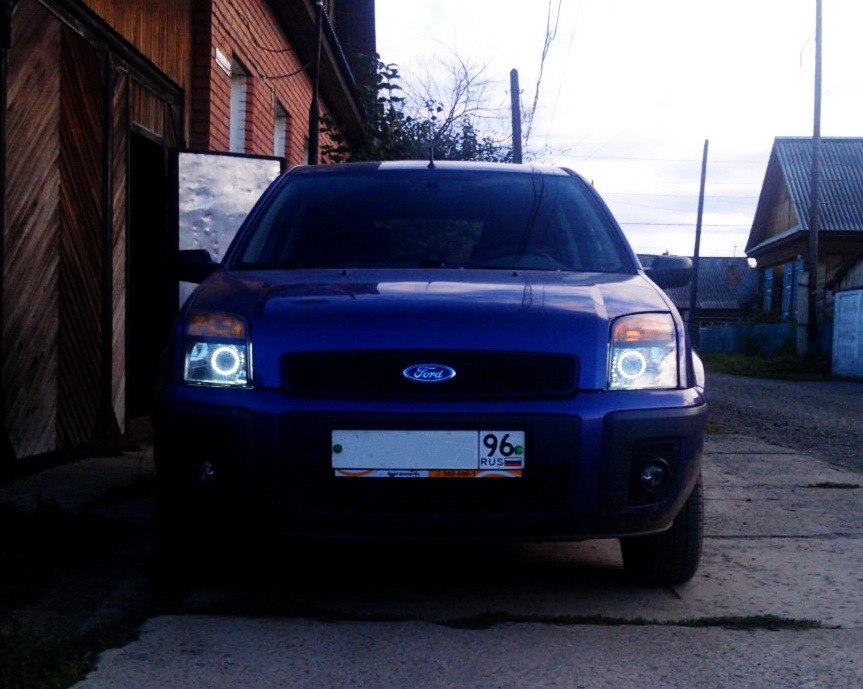

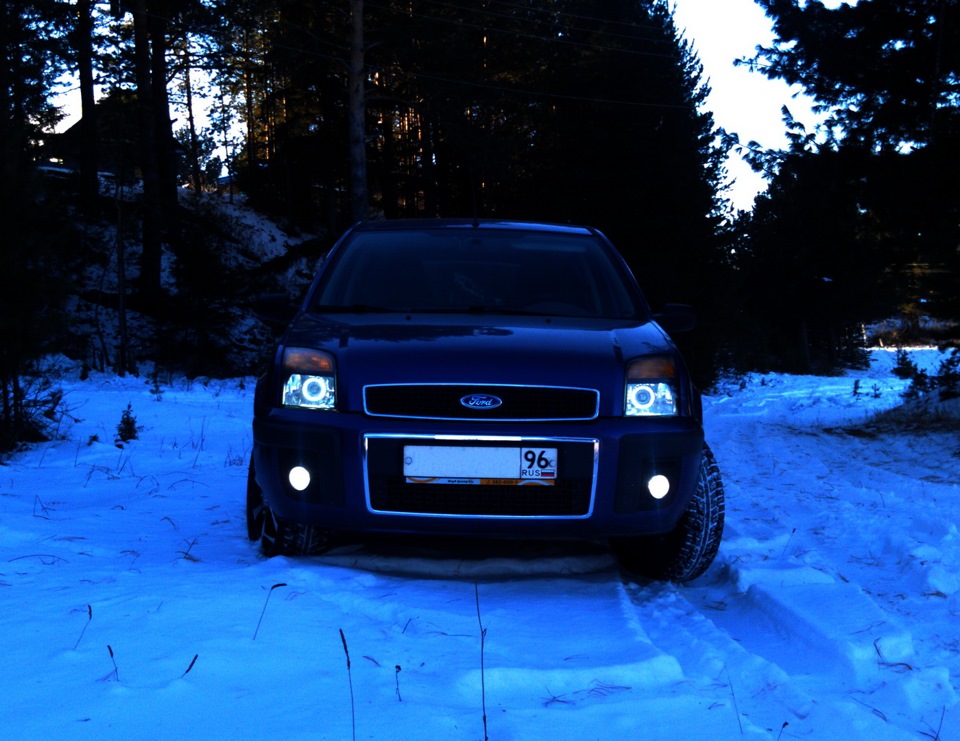

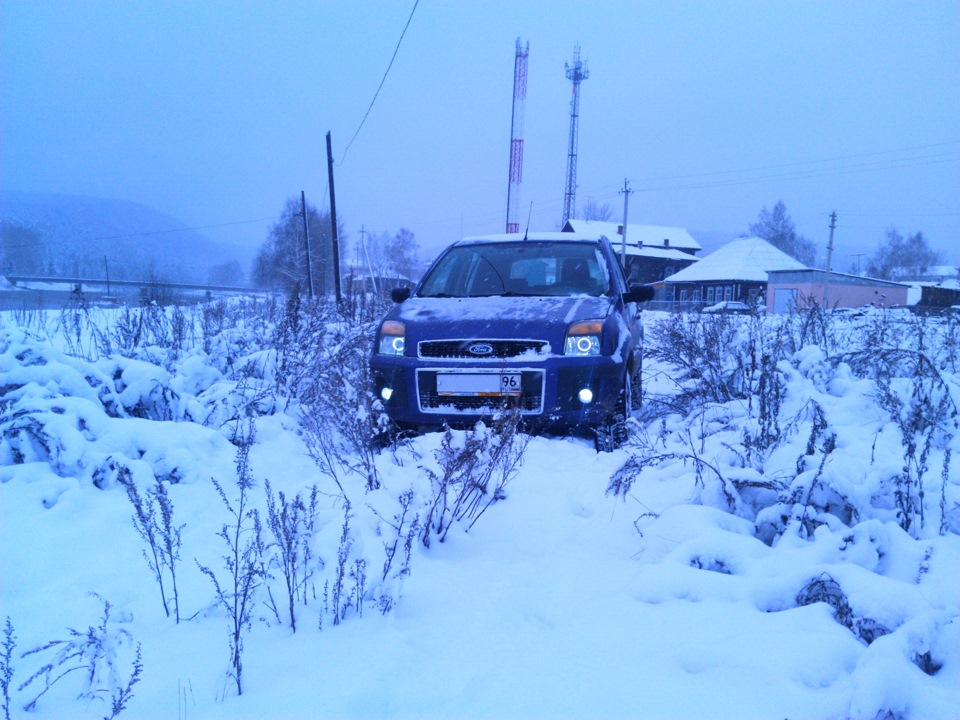

Как обычно несколько фотографий готового результата. К сожалению фото не передают той красоты и глубины свечения, поэтому приходится выкладывать, то что есть… Пока найдешь фотографа пройдет ни один месяц.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Прежде чем начать описание самих работ, хочу сказать, что это уже второй разбор фар и переустановка одних «глазок» на другие… Именно с этого я и хочу начать, рассказав почему произошла замена и немного углубиться в технологию и виды самих ангельских глазок.
Первые кольца(ангельские глазки) я заказал на «Алиэкспрес». Комплект глазок был предназначен для CX-7. После установки(ссылка на запись по установке ccfl глазок) мне не понравилось несколько моментов. Кольца необходимо устанавливать внутрь отражателя крепив их на отражатель двусторонним скотчем или клеем.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

И начались поиски на просторах Интернета информации, а после и поиск качественной продукции.

Перейдем к информации:
Ангельские глазки на сегодняшний день бывают 3 типов: CCFL, SMD и COB.
Особенности ангельских глазок CCFL

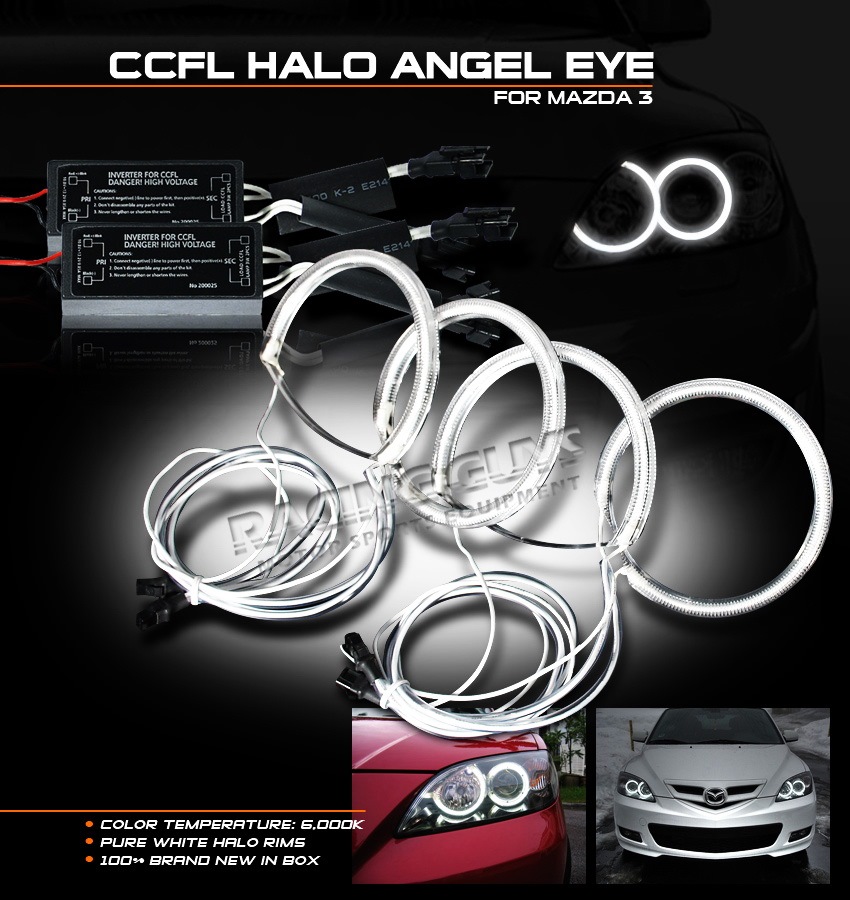

Конструкция CCFL имеет компактный блок розжига(инвертор), а внутренняя часть стеклянных трубок(сами кольца выполнены в виде трубок) заполнены газом. По сути кольца по данной технологии это ксеноновая лампа закручена в кольцо или полукольцо. У колец свечение белого цвета (как правило это 5000 Кельвинов).
Из недостатков стоит отнести крайнею НЕНАДЕЖНОСТЬ в морозы (проблемы с запуском и разгоранием) в большинстве случаев слабые инверторы в комплекте. Круг света не полный, прерывистый т.к. в кольцо встроены 2 электрода(особенность технологии).
Из плюсов отмечу множество готовых комплектов под марки автомобилей и низкую стоимость.
В моем случае меня подкупило, то что я нашел готовый комплект и считал, что все «глазки» одинаковые.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Особенности ангельских глазок SMD
Кольца образуют плотно расположенные друг к другу светодиоды. По сути это планка на которую напаяно куча светодиодов(SMD чипов ). Такой технологией делают светодиодную ленту. Одно кольцо включает 50 светодиодов и более, в зависимости от размера и модели изделия, срок службы составляет

50 000 часов. Таким кольцам уже не нужен блок розжига(инвертор). Данная технология предполагает использование стабилизаторов тока, которые препятствуют перегреву колец и сглаживают скачки тока в их каскаде — вот самая большая ошибка автолюбителей, покупая глазки по технологии SMD многие пренебрегают стабилизатором напряжения(а в магазине за частую и сами продавцы не знают что необходим стабилизатор), к чему приводит выгорание диодов (диоды выгорают очень быстро, без стабилизаторов сгорят половина диодов через месяц).
Недостатки технологии это ненадежность диодов, небольшой срок службы самих диодов, а так же внешний вид (в связи с тем что диоды располагаются на расстоянии друг от друга у меня возникают ассоциация с гирляндой).
К плюсам можно отнести более яркое свечение, относительную надежность(если использовать стабилизатор напряжения), разнообразие цветовых решений свечения.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Особенности ангельских глазок COB
Данная технология это эволюция SMD, названная COB (кластерная). Глазки представляют собой кольца из текстолита, на них располагаются кристаллы светодиодов, залитые фосфорным покрытием, установлен в специальный рассеиватель, что делает их еще более яркими и распределяет свет равномерно во всех направлениях. В комплекте поставляется контроллер (блок управления)который преобразует ток в необходимые параметры для работы светодиодов, защищая от перепадов напряжения и продлевает срок службы, что является не совсем правдой и стабилизатор напряжения все же необходим.
У данной технологии уже есть старое и новое поколение колец. Разница между 1 и 2 поколениями это посадка диодов и более современный стабилизатор.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

На сегодняшний день это самая современная и надежная технология. Срок службы >100 000 часов. Самое яркое свечение в сравнении с другими технологиями, такие кольца можно использовать как ДХО.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Ключевые отличия от SMD колец:
Более яркое свечение
Гораздо меньший нагрев
COB светят по всей площади без точек и разрывов
Наличие стабилизатора
Более долговечные

Итог: Лучше всего ставить ангельские глазки по технологии COB, 2 поколения.
Отдельно хотелось бы сказать про стабилизаторы напряжения.
Считаю, что на любые ангельские глазки необходимо ставить стабилизаторы, даже если они есть в комплекте т.к. любой большой скачек напряжения в цепи (например Вас прикурят) и на 99% кольца сгорают.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Стабилизаторы напряжения можно сделать самому или купить готовые.
Я купил готовый вариант т.к. они в корпусе и защита IP65 ( где 6 — Защита от оседающей пыли. Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений и 5 — Защита от струй воды, льющихся под давлением со всех направлений)

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Переходим к установке…
Снимаем фары, моем, откручиваем все болты, нагреваем по периметру строительным феном и располовиневаем фары.

Источник

«Щадящее» подключение Ангельских глазок

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Для тех, кто хоть немного имеет представление о электрооборудовании автомобиля я рекомендую использовать этот вид подключения Ангельских глазок. Суть «щадящего» подключения заключается в автоматическом отключении Ангельских глазок, при включении ближнего или дальнего света фар. Такое подключение значительно повысит срок службы светодиодов внутри ангельских глазок по 2 двум причинам. Во-первых, температура, которую может безболезненно перенести светодиод в выключенном состоянии согласно инструкции к светодиодной ленте 80 градусов, а в работающем состоянии только 60 градусов (см. фото). А галогенки, как вы знаете, неплохо разогревают пространство внутри фары и тут на счету каждый градус. Во-вторых, в выключенном положении мы значительно экономим ресурс светодиода. Зачем, к примеру, жечь лишний раз светодиоды, если при включенной фаре ангельские глазки почти незаметны.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Хочу отметить, кто с проводкой лично не знаком, я не советую углубляться в эти тонкости. Подключите ангельские глазки по стандартной схеме вместе с габаритами. Или, в крайнем случае, обратитесь к автоэлектрику для реализации этой схемы.

Теорию вроде бы озвучил. Переходим непосредственно к подключению.
Первое, что нужно сделать – это пропустить провода АГ в моторный отсек. Как пропускть провода в моторный отсек и где искать двухштекерные колодки смотрим здесь.

Провода затянули, двухштекерные колодки нашли. Разъединяем их. Нас интересует жёлтый провод – это «плюсовой» провод габаритных огней, который подходит к нашим подфарникам.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Для «щадящего» подключения АГ нам понадобится два реле РС 702 (это реле применяется на авто для отключения лампы зарядки АКБ). Реле РС 702 является нормально замкнутым, размыкается оно при подаче на него напряжения. Этот принцип мы и будем использовать для отключения АГ.

Итак, нужно закрепить реле на автомобиле, желательно вблизи фар в целях экономии проводов. Закрепляем одно реле на правом «брызговике», одно на левом рядом с фарами.

Жёлтый провод («плюсовой» провод габаритов) вынимаем из части 1 двухштекерной колодки и клемму «мама» одеваем на клемму «87» нашего реле РС 702.

На клемму «30/51» подключаем плюсовой провод АГ.
На клемму «86» подключаем массу, то есть соединяем с кузовом автомобиля.

Далее Вам нужно найти реле ближнего света и реле дальнего света. Кто не знает — они находятся на правом «брызговике» машины. От одного и другого реле нужно сделать ответвления с клеммы «86». Ответвления удобно делать непосредственно с контактной клеммы «мама» подходящих к релюшкам проводов. К одному и другому ответвлениям нужно припаять диоды Д1 и Д2. ВНИМАНИЕ: не перепутайте полярность диодов (они пропускают ток только в одном направлении). Проверяется полярность тестером.
Подключаем наши ответвления с диодами к клемме «85» реле РС 702.
Принципиальная схема подключения показана на рисунке.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Не забудьте то же самое проделать и с другой стороной подкапотного пространства.

Данная схема позволит отключать Ангельские глазки при включении ближнего или дальнего света фар, и продлит жизнь Вашим ангельским глазкам.

Если в «щадящую» схему Вы захотите внедрить регулятор яркости Ангельских глазок, то схематически это будет выглядеть так.

Источник

Как установить ангельские глазки?

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье раз­бе­рём­ся, как уста­но­вить ангель­ские глаз­ки в фары. Рас­смот­рим про­цесс раз­бор­ки и сбор­ки фары, уста­нов­ку в фары с лин­за­ми и в обыч­ные фары с рефлек­то­ром, а так­же раз­бе­рём схе­му под­клю­че­ния ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней.

Как установить ангельские глазки?

Есть несколь­ко раз­ных спо­со­бов уста­нов­ки ангель­ских гла­зок. Уста­нов­ка ангель­ских гла­зок может отли­чать­ся в зави­си­мо­сти от кон­фи­гу­ра­ции фары. Внут­ри каж­дой фары может сто­ять одно или два све­тя­щих­ся кольца.

Необ­хо­ди­мые инстру­мен­ты и материалы:

Разборка фар

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше видны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагрева.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засохнет.

Установка «ангельских глазок» в фары с рефлектором (без линз)

Уста­нов­ка «ангель­ских гла­зок» в фары с рефлек­то­ром воз­мож­на, но свет, иду­щий от колец, может бес­по­ря­доч­но отра­жать­ся от рефлек­то­ра фар. Таким обра­зом, све­тя­щи­е­ся коль­ца будут сме­ши­вать­ся с фоном. В таких фарах нет оче­вид­но­го места для уста­нов­ки колец.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

После откры­тия фары, нуж­но опре­де­лить како­го раз­ме­ра коль­ца нуж­но исполь­зо­вать, и в какое место их уста­нав­ли­вать. Мож­но выре­зать про­ём в ниж­ней части рефлек­то­ра. Это поз­во­лит частич­но поме­стить туда коль­цо, и оно будет дер­жать­ся на месте. Доста­точ­но будет уто­пить коль­цо на 1–1.5 см. Верх­няя часть коль­ца будет касать­ся рефлек­то­ра. Для того, что­бы поме­тить ниж­нюю часть рефлек­то­ра для раз­ре­за, наклей­те маляр­ную лен­ту и по ней сде­лай­те про­резь при помо­щи гра­ве­ра или дру­го­го инстру­мен­та. Про­верь­те, что­бы коль­цо встав­ля­лось лег­ко, плот­но и было по цен­тру. В верх­ней части рефлек­то­ра мож­но про­свер­лить два отвер­стия и через них про­деть про­во­лоч­ку, кото­рая будет дер­жать верх­нюю часть кольца.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Для про­тя­ги­ва­ния про­во­дов пита­ния нуж­но про­свер­лить отвер­стие под коль­цом, убрать кон­нек­тор, про­су­нуть про­во­да и сно­ва поста­вить коннектор.

Как собрать фары?

Перед сбор­кой фары про­три­те чистой мик­ро­фиб­рой внут­рен­нюю часть.

Нагрей­те феном ста­рый клей. Соеди­ни­те поло­вин­ки фары вме­сте, поставь­те метал­ли­че­ские зажи­мы на место и добавь­те сили­ко­но­вый гер­ме­тик по пери­мет­ру фары, если тре­бу­ет­ся. Мож­но исполь­зо­вать маляр­ную лен­ту, что­бы при­жать две поло­вин­ки плот­нее до момен­та пол­но­го приклеивания.

Подключение ангельских глазок

Обыч­но набо­ры ангель­ских гла­зок идут с 4‑мя коль­ца­ми, дву­мя инвер­те­ра­ми и инструк­ци­ей, в кото­рой реко­мен­ду­ет­ся под­клю­чить их к габа­рит­ным огням. При пря­мом соеди­не­нии, крас­ный и чёр­ный про­во­да от инвер­те­ра идут к про­во­дам габа­ри­та. Вклю­чи­те габа­рит­ные огни, исполь­зуй­те тестер с лам­поч­кой, что­бы най­ти нуж­ный про­вод. Соеди­ни­те про­во­да, выта­щи­те лам­поч­ки габа­рит­ных огней, что­бы при их вклю­че­нии заго­ра­лись толь­ко кольца.

Дру­гой вари­ант под­клю­че­ния ангель­ских гла­зок заклю­ча­ет­ся в их исполь­зо­ва­нии в каче­стве днев­ных ходо­вых огней. Это пред­по­ла­га­ет нали­чие в набо­ре спе­ци­аль­но­го жгу­та про­вод­ки с реле и предо­хра­ни­те­лем, либо (если набор не ком­плек­ту­ет­ся реле или моду­лем управ­ле­ния) покуп­ку спе­ци­аль­но­го бло­ка управ­ле­ния днев­ны­ми ходо­вы­ми огня­ми или под­клю­че­ние ангель­ских гла­зок через реле.

Рас­смот­рим подроб­нее под­клю­че­ние ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней.

Под­клю­че­ние ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней

Днев­ные ходо­вые огни вклю­ча­ют­ся авто­ма­ти­че­ски при вклю­че­нии зажи­га­ния и выклю­ча­ют­ся при его выклю­че­нии. Это осве­ще­ние уве­ли­чи­ва­ет види­мость авто­мо­би­ля на трас­се. Обыч­но (если в авто­мо­би­ли есть функ­ция днев­ных ходо­вых огней DRL ) они горят менее ярко, чем фары в тём­ное вре­мя суток. Это может быть обыч­ный ближ­ний свет на обыч­ной мощ­но­сти, про­ти­во­ту­ман­ки на пони­жен­ной мощ­но­сти или спе­ци­аль­ные огни, пред­на­зна­чен­ные для этой цели. Они долж­ны отклю­чать­ся при вклю­че­нии ближ­не­го, даль­не­го све­та или про­ти­во­ту­ман­ных фар. Ангель­ские глаз­ки могут высту­пать в каче­стве днев­ных ходо­вых огней. Исполь­зо­ва­ние све­то­ди­од­ных ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней (вме­сто ближ­не­го све­та) поз­во­ля­ет быст­рее заря­жать­ся акку­му­ля­то­ру во вре­мя езды, так как све­то­ди­о­ды до 5 раз мень­ше потреб­ля­ют элек­тро­энер­гии. В этом слу­чае их мож­но под­клю­чить через 4‑х или 5‑ти кон­такт­ное реле. Реле будет отклю­чать ангель­ские глаз­ки при вклю­че­нии ближ­не­го све­та фар. Потре­бу­ет­ся авто­мо­биль­ное реле ( SPDT 30/ 40A ) с разъ­ёмом (изба­вит от пай­ки про­во­дов пря­мо к кон­так­там реле), предо­хра­ни­тель с дер­жа­те­лем. Предо­хра­ни­тель луч­ше раз­ме­щать как мож­но бли­же к ресур­су энергии.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на автоПод­клю­че­ние “ангель­ских гла­зок” в каче­стве днев­ных ходо­вых огней через 5‑ти кон­такт­ное авто­мо­биль­ное реле. Когда вклю­ча­ет­ся зажи­га­ние, кон­так­ты 30 и 87а соеди­не­ны, поэто­му “ангель­ские глаз­ки” заго­ра­ют­ся. Когда вклю­ча­ет­ся ближ­ний свет реле пере­клю­ча­ет­ся на кон­такт 87, кото­рый не к чему не под­клю­чён, поэто­му “ангель­ские глаз­ки” гаснут. Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на автоПод­клю­че­ние “ангель­ских гла­зок” через 4‑х кон­такт­ное реле. При вклю­че­нии зажи­га­ния они заго­ра­ют­ся, а при вклю­че­нии габа­ри­тов или ближ­не­го све­та гаснут.

Дру­гой вари­ант под­ра­зу­ме­ва­ет под­клю­че­ние ангель­ских гла­зок через блок управ­ле­ния ДХО. Луч­ше при­об­ре­сти рос­сий­ский про­дукт, кото­рый соот­вет­ству­ет ГОСТу. Блок управ­ле­ния (или кон­трол­лер) обес­пе­чит защи­ту от пере­гру­зок и надёж­ную рабо­ту ангель­ских глазок.
Под­клю­че­ние кон­трол­ле­ра очень про­стое. Выход­ные про­во­да ( OUT ) под­клю­ча­ют­ся к дне­веым ходо­вым огням (в нашем слу­чае, ангель­ским глаз­кам), вход­ные про­во­да ( IN ) под­клю­ча­ют­ся к пита­нию бор­то­вой сети. Если напря­же­ние бор­то­вой сети выше 13В (при рабо­та­ю­щем дви­га­те­ле), кон­трол­лер вклю­ча­ет ангель­ские глаз­ки, если напря­же­ние пони­жа­ет­ся, то они отклю­ча­ют­ся с задерж­кой 15секунд. После вклю­че­ние габа­ри­тов или ближ­не­го све­та днев­ные ходо­вые огни (анг. глаз­ки) притухают.

Так­же в интер­нет мага­зи­нах про­да­ёт­ся жгут про­во­дов для ангель­ских гла­зок для под­клю­че­ния в каче­стве днев­ных огней (Halo LED Angel Eye Daytime Running Lights Relay Wiring Harness On/Off Switch Kit). В него вхо­дит про­вод­ка, реле, кон­нек­то­ры, предо­хра­ни­тель с дер­жа­те­лем. Это уни­вер­саль­ный набор, кото­рый поз­во­ля­ет под­клю­чить любые днев­ные огни, вклю­чая ангель­ские глаз­ки или дру­гое све­то­ди­од­ное осве­ще­ние. При откры­тии зам­ков две­рей ангель­ские глаз­ки будут посте­пен­но заго­рать­ся. Когда зам­ки две­рей закры­ва­ют­ся, ангель­ские глаз­ки будут посте­пен­но затухать.

Опре­де­ли­те марш­рут для рас­по­ло­же­ния про­во­дов «ангель­ских гла­зок» к зад­ней части фары. Про­ду­май­те где уста­но­вить блок управ­ле­ния. Это может быть как внут­ри фары (если есть место), так и сна­ру­жи. Когда вы опре­де­ли­те точ­ки соеди­не­ния про­во­дов и их марш­рут, про­тя­ни­те про­во­да и закре­пи­те их стяжками.

Источник

Разные подходы к установке ангельских глаз и выбор своего пути (июнь 2103г.)

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Начинаю серию записей про модификацию своей головной оптики.
Это будет теоретическая статья, где я расскажу какие бывают ангельские глазки и какой вариант я предпочел.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

В установке ангельских глаз есть два пути, две технологии:
1. ccfl (Cold Cathode Fluorescence Lamp) — стеклянная трубка с закачанным в нее газом под давлением. Все что требуется такая круглая трубка в виде кольца и блок розжига.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Обычно применяется в линзах с биксеноном.
Выглядит красиво, свечение ровное по всей поверхности и с любого расстояния.
Критический недостаток: не любит высоких температур.

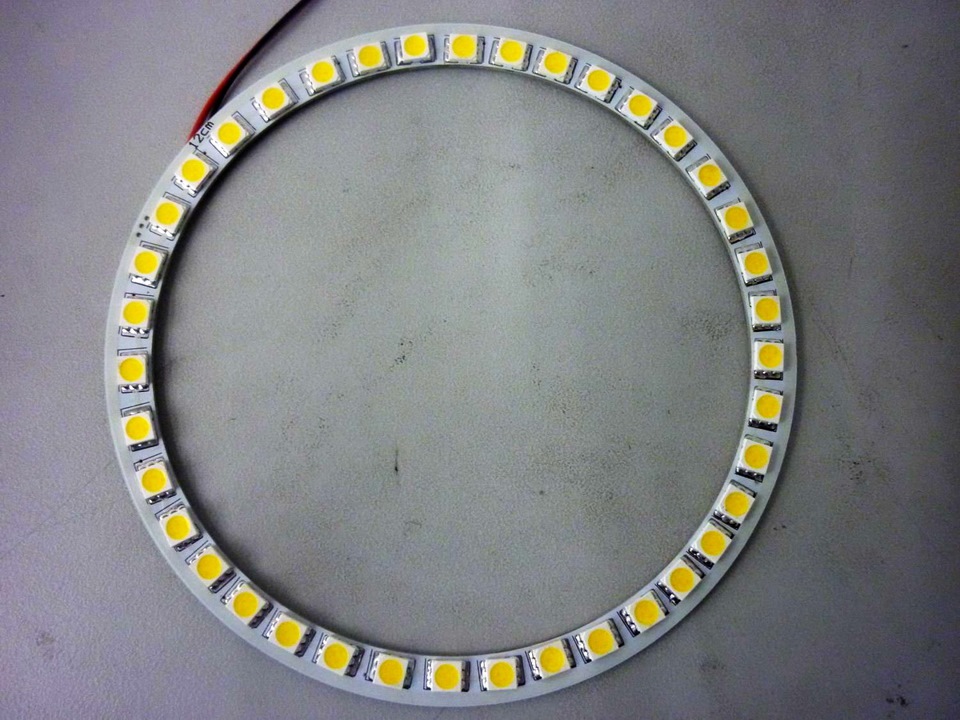

2. Диодные LED SMD — кольцо с напаянными на него диодами. Обычно кольцо металлическое для отвода тепла от диодов. Это важный параметр при выборе глазика, ибо диоды греются, а галогеновая лампа вблизи рядом дак вообще жарит.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Минус: выглядит глазик с близкого расстояния точками, но стоит отойти на метр и точки сливаются в светящийся круг.
Плюс: выдерживает высокую температуру при использовании рядом с галогенновой лампой.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Последний плюс для меня определил выбор.

Родной галогеновый свет меня устраивает, а биксенон мне кажется излишне ярким, особенно зимой когда кругом бело. Ну такой я человек, не люблю сильно яркого света.
Езжу в основном по городу и по деревням местным и тут обычных лампочек за глаза (даже не нужны навороченные +30-50% светосилы). Ксенон полезен тем, кто ездит по трассе часто, там скорости выше и нужно, чтоб дальше свет пробивал мглу. Я же езжу по трассе только днем.

Так что мой выбор ангельские светодиодные глазки. Ccfl глазки в стандартной фаре, просто сожжет галогеновая лампа. Я уже встречал отзывы, что лампа галогеновая в стандартной фаре плавит ccfl.

Диодные глазки в свою очередь бывают 2 подвидов: одноцветные и RGB.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

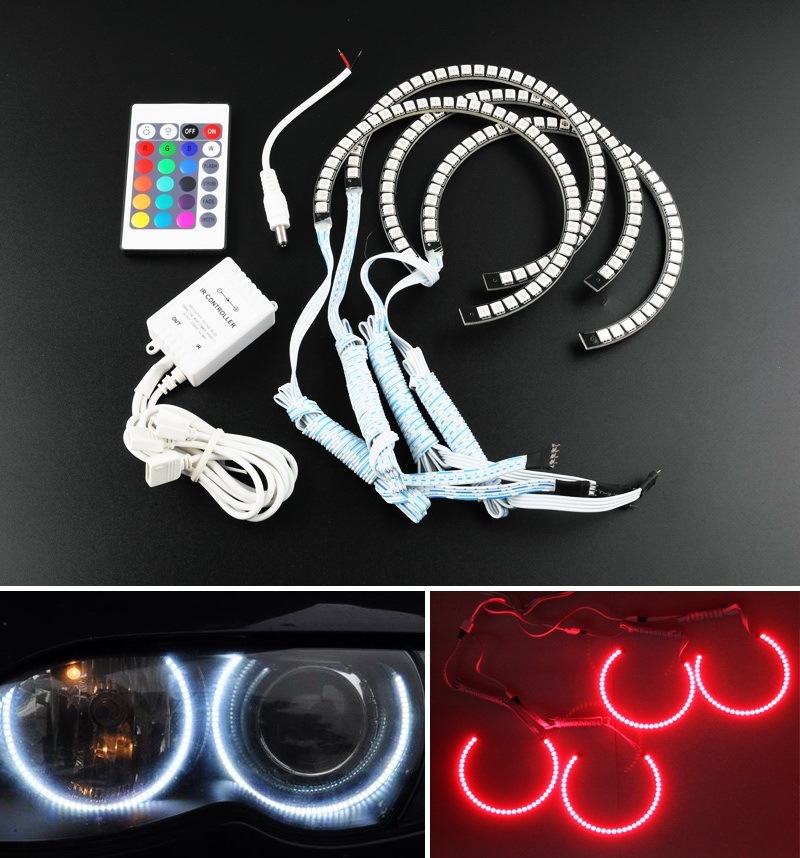

Конечно RGB могут светиться любыми цветами, что круто я Вам скажу и стоят чуть дороже буквально. Казалось бы РГБ лучше взять, Но вспоминаем законодательную базу:
п 3.6 Перечня неиcправностей и условий, при которых запрещается эксплуатация транспортных средств в случаях: на транспортном средстве установлены: спереди — световые приборы с огнями любого цвета, кроме белого, желтого или оранжевого, и световозвращающие приспособления любого цвета, кроме белого.

КоАП РФ статья 12.5 ч 3
Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, — влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

И тут то пыл ослабевает, здравый смысл возобладал, взял одноцветные белые конечно.

Итак белые одноцветные. Но существует еще 2 подвида: простые и защищенные от воды (waterproof) залитые во что-то, типо прозрачного силиконового герметика.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

В фаре сухо поэтому выбрал обычные. Плюсы обычных из-за которых выбрал:
1. хотелось, чтоб глаз выглядел точками вблизи
2. залитый в герметик выглядит цельным кольцом с любого расстояния (если вам надо, чтоб смотрелось как CCFL тогда стоит смотреть на водостойкие),
3. Легко пригодны для перепайки диодов и ремонта,
4. Нет мелкой потери световой интенсивности на герметик.

Размер: посоветовали на 80мм в диаметре, спасибо DIG за подробнейшие консультации. Их и взял.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Где купить, можно и в наших магазинах с наценкой, но мне было не к спеху, я подождал 1,5 месяца доставки из Китая.
Брал на ибей (на ибее выбора больше и цена) лояльней, можно найти на алиэксперсс и прочие магазины.
Вообщем из китая вестимы глазки.
Ищем поиском выражение типо 2pcs x 80mm Angel Eyes 24 SMD 5050 LED Ring Car White, если нужны водостойкие добавляем waterproof.

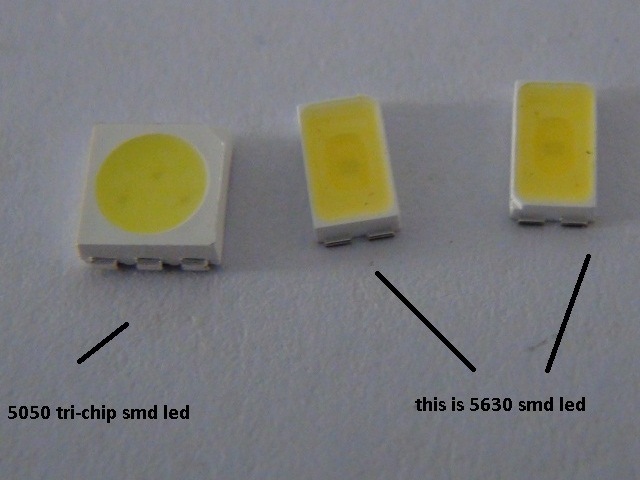

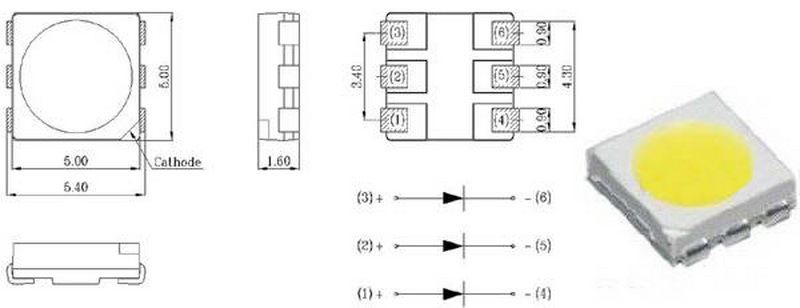

Забыл сказать про диоды, самые популярные по цене, массовости и световому потоку — это smd диоды 5050 — небольшие квадратные чипы — от 12 до 18 лм/чип (в среднем 15 лм).

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

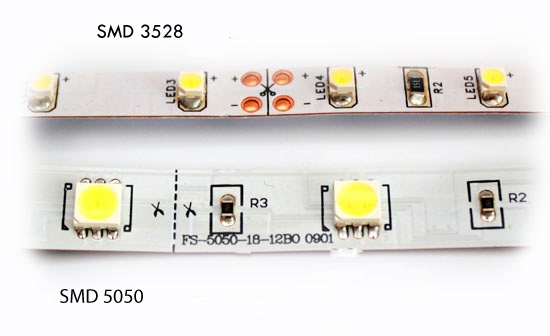

Также популярны 3528 — маленькие кристаллы — от 4,5 до 6 лм/чип (в среднем 5лм), не советую их, будет тускло светить.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

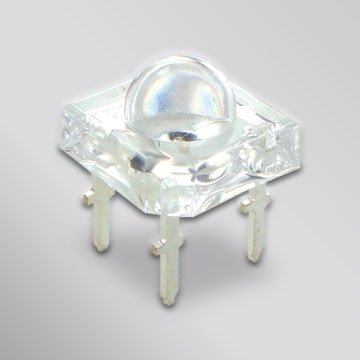

Еще вариант, но значительно дороже и найти в виде глаза невероятно сложно — это 5630 — прямоугольные чипы — от 27 до 35 лм/чип (в среднем 30 лм).

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

В общем взял на 5050 диодах в виду их наличия и большой популярности.
Производитель заявляет 1 светодиод smd5050:
0,24 Ватта
15 Люмен
0,24/12= 0,02А

У меня мультиметр показал результат потребления тока 0,016А от 1 светодиода в момент включения диода, затем плавный рост потребления (видимо разогрев идет), и через 5 минут постоянной работы 0,019А

В общем считаем общее потребление 80мм (там 24 диода):
0,24 Ватта * 24 диода = 5,76вт (11,52вт на 2 фары)
Световой поток 15 Люмен * 24 диода = 360лм (720 на 2 фары, приемлемо, но хотелось бы ближе к 1000лм).
0,24/12= 0,02А * 24 =0,48а (общее 0,96а).

Вот и все готовое кольцо можно ставить, а можно доработать, с целью вообще убрать точки света с близкого расстояния:
Из оргстекла или поликарбоната нарезается аналогично кольцо рассееватель света, либо полоска если вы хотите сделать ресничку.
По контуру нарезается полосками тонкий алюминий, либо хромированные отражатели (обычно потолочные) и склеивается и получается цельная конструкция.

Получается такая конструкция:

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Плюс: конечно рассеивание света, даже с 1 метра перед машиной точек не видно.
Минусы: потеря светосилы на рассееватель, толщина конструкции (по бокам она дает тень на отражатель фар), ну и лишние заморочки в установке
.

Этого я делать не стал, ибо меня совсем не напрягает, что с 1-2 метров видно точки в глазике.

Итог: меня устраивает, первая фара конечно произвела «вау эффект», очень понравилось мне.
Единственное 80мм, мне кажется маловато, я думаю 90мм попробовать, единственное 90мм наложится на лампочку габарита, но придумать обходный вариант можно.

Дополнительно я убедился, что это дело днем и в сумерки не слепит встречных, ну а ночью я думаю ездить с этим здравые люди не будут, я и в сумерках не езжу, хотя не слепит, но однако дорого то освещает плохо, а включать в дополнение к ближнему свету не имеет смысла.

Хотя щас смотрю многие очень ездят с ДХО и фарами даже ночью, я конечно первое время был в шоке от таких кадров.
А потом смотрю даже производители делают так, например на новых авто ДХО в виде реснички внизу фары и при включении нормально света ночью, они не гаснут, смысла в их свете уже нет никакого, только лишнее энергопотребление, однако видать производитель посчитал, что так мажорней.

На лето 2014г. заказал белых пираний (светодиоды Пиранья, линзованные 5мм), они светят на 30-40% ярче smd 5050, светят большей площадью (по идее точки должны быть видны только в упор) и на большой угол.
Хочу сам вырезать кольцо 90мм и напаять по кругу пираний.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Должно получиться еще ярче и заметнее, меньше должны быть вблизи заметны точки света. Корпус с рассеевателем делать не хочу, свет от корпуса будет сильно влиять на характеристики ближнего и дальнего света, тут работает и тень отбрасываемая корпусом на отражатель и отражения от корпуса света. Все таки чисто тонкое кольцо, хотя и выглядит в близи точками, но мало влияет на характеристики ближнего/дальнего света, что важнее.

Еще маленькое отступление или идея для тюнинга.
Это передний дополнительный отражатель из фары.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Его основная внутренняя часть имеет по контуру углы под 90градусов и приличные площади для наклейки лент.

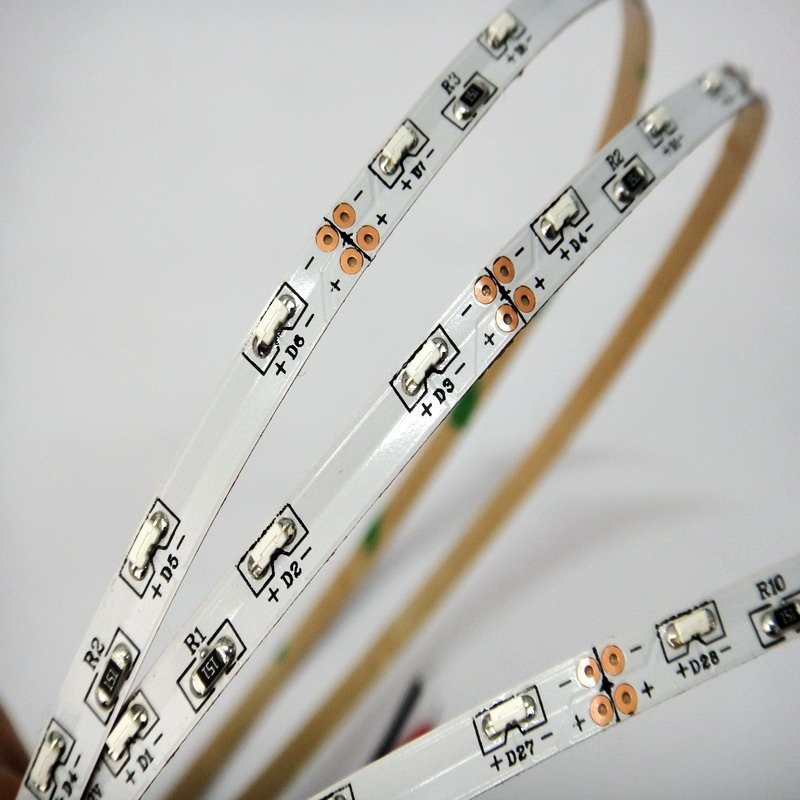

Я тут присматривал когда-то товарищу в фары диодные ленты SMD 335 Бокового свечения — эта лента у которой диод светит в бок под 90градусов.

Как подключить ангельские глазки на авто. Смотреть фото Как подключить ангельские глазки на авто. Смотреть картинку Как подключить ангельские глазки на авто. Картинка про Как подключить ангельские глазки на авто. Фото Как подключить ангельские глазки на авто

Идеально для наклейки внутри отражателя по контуру, хоть ресничной хоть углом, хоть по всему внутреннему контуру. Можно попробовать затюнить такой лентой и наши фары. Но я уже занялся установкой глазок.
Лента стоит благо дешево, только берите ту, что 120 диодов на 1 метр.
Характеристики диода SMD 335:
0,07 Ватта
8 Люмен
0,07/12= 0,005А

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
