Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Заранее благодарю Ивана за предоставленные схемы и Макса за идею с лентами на бампере.

Не за горами зима, и надеяться, что она будет без морозов — не приходится :-(. Значит не избежать ночных прогревов… пару раз я забывал выключить свет (правда, в Прогресе он сам тухнет, но при автозапуске снова загорается и… разряжает АКБ).
Значит будем «колхозить» дневные ходовые огни. На Проше — II, я уже ставил китайские ДХО (фотки в БЖ),

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

но прослужили они не долго и в этот раз, было принято решение, намного удешевить стоимость покупки и установки.

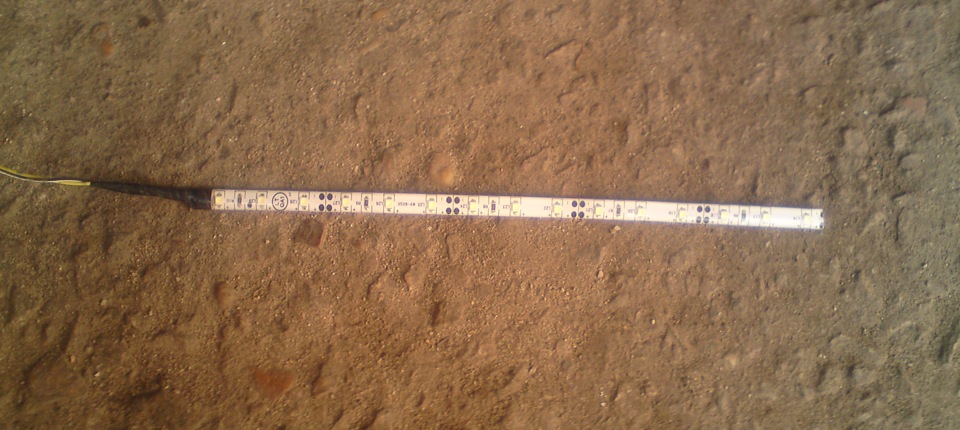

Итак, выбрал свободный вечер, купил 2 метра гофры и 0,5 м (меньше не продали) самоклеяшейся светодиодной ленты. Провода, паяльник и т.д. у меня были, в расчет не берем.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

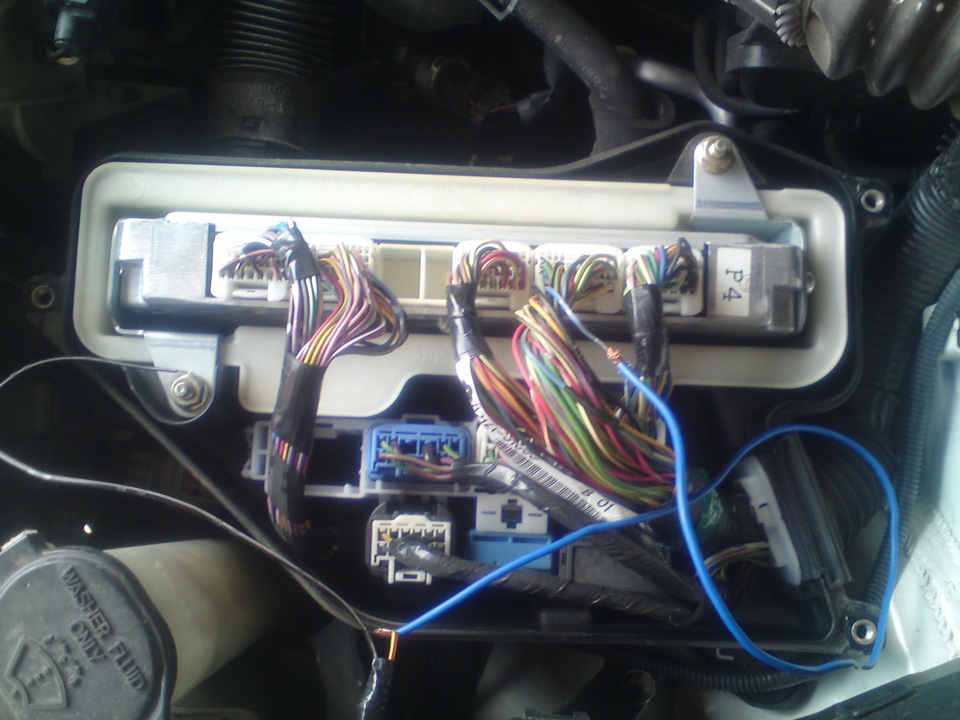

Далее в мозгах EFI, находим контакт, где появляется «+», когда на селекторе АКПП, режим «D» и зацепляем к нему плюсовой провод от диодной ленты

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

А второй провод прицепляем к плюсу на лампе габаритов (когда они не горят, то там будет минус, через спираль лампочки).

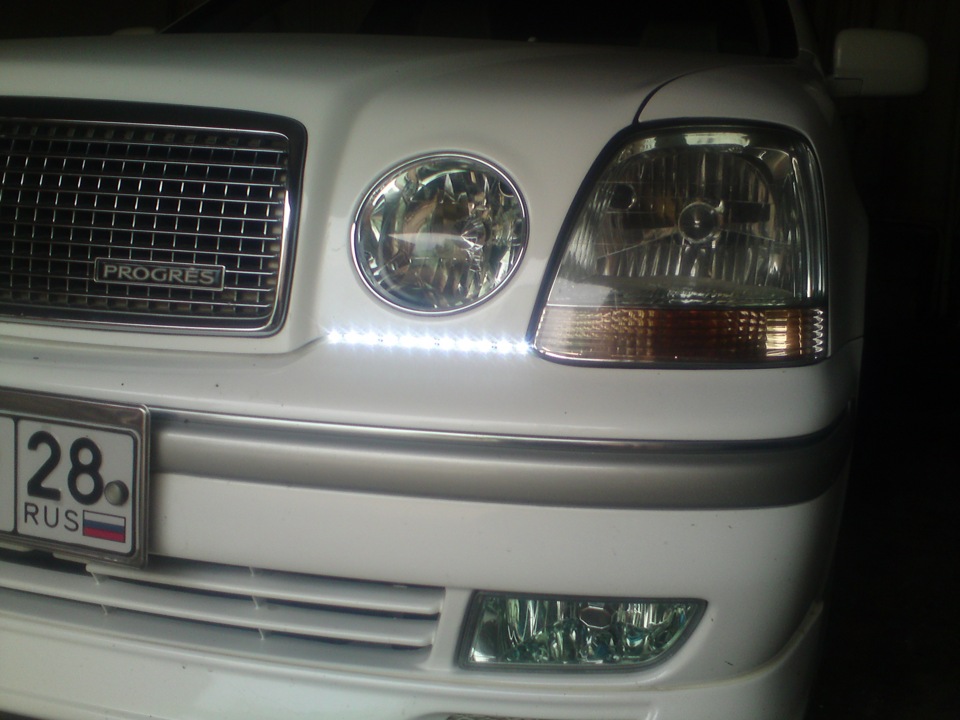

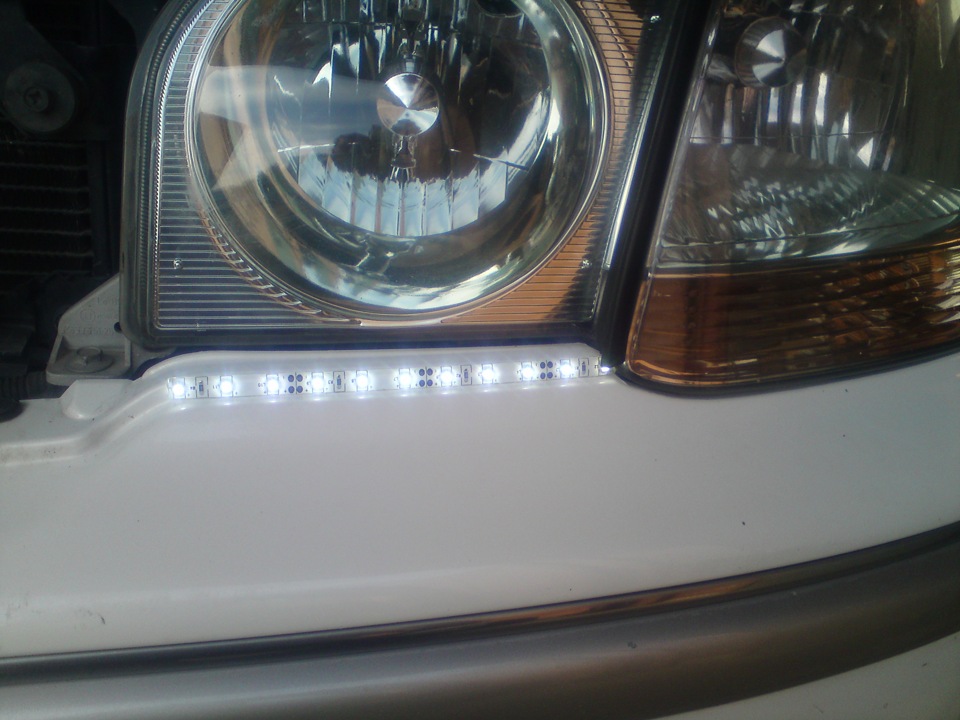

Клеим ленты на бампер (чтобы их было видно в щель под капотом),

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

пропаиваем все контакты, изолируем, прячем в гофру и укладываем под капотом. Готово!

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

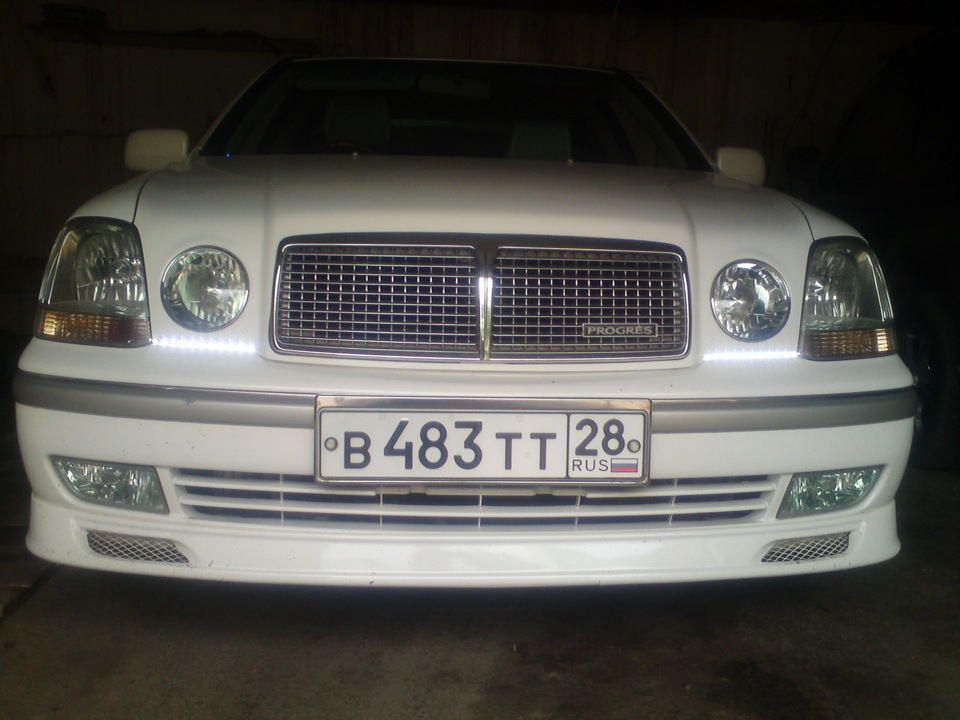

Теперь ДХО горят, только в движении и когда не включен штатный свет (габариты, ближний и т.д). Знаю, что не по регламенту, но у нас гибдд к этому лояльны (сами так ездят).
Всем спасибо за внимание!

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Toyota Progres 2004, двигатель бензиновый 2.5 л., 200 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Toyota Land Cruiser, 2021

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Toyota Land Cruiser Prado, 2018

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Toyota Land Cruiser, 2014

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Toyota C-HR, 2019

Комментарии 34

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Вот это чёткая работа.
Красавчик

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

так то тема! на D горит, на другой любой передаче не горит?

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Да, только на D… при включении габаритов — гаснет.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

даже тааак?!))
Ну ты мастер! по схеме искал такой выход где плюс кончается при вкл габаритах?

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Почитай внимательно запись… плюс нигде не кончается 🙂
Но при включении габаритов, минус становится плюсом 🙂

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

я вкурсе что он не «кончается»)))
сарказм)

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

даже тааак?!))
Ну ты мастер! по схеме искал такой выход где плюс кончается при вкл габаритах?

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

зачет! себе такие сделаю!

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Мне нравится. Буду что-то подобное мутить 🙂

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

И правда отлично получилось! Как будто с завода так было!)

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Валера, я просто в шоке. Сколько у тебя завистников и любителей поглумиться:) Свят-свят, что я такую методу у себя в прогрес ветке не рассказал:)))))

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Да не обращай внимание 🙂 пусть ставят по регламенту, потом им еще налоги добавят, акцизы поднимут, а они так и будут жить подчиняясь драконовским правилам…

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

да ты бунтарь? 🙂
все делаешь наперекор ДРАКОНОВСКИМ правилам?

тебе люди советы дельные дают, а ты нос воротишь! идея хорошая, но вот реализация не очень!

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

ГОСТ ГОСТ Р 41.87-99 www.gostbaza.ru/?gost=8530
п. 7.1 минимальная яркость каждого огня — не менее 400 кд.
п 7.3. сила излучаемого света не должна превышать 800 кд в любом направлении.
п.8 Площадь освещающей поверхности не менее 40 кв.см.

ГОСТ Р 41.48-2004 www.gostbaza.ru/?gost=5205
6.19.4 Размещение
6.19.4.1 По ширине – точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте – на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине – на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Эээ куда Вас понесло… хотел бы я сделать всё по регламенту www.gostedu.ru/8530.html, купил бы готовый комплект. Но я хотел показать не диодные ленты, а простую схему подключения, без всяких реле, по которой любой автомобилист («колхозник») не обладающий дипломом автоэлектрика, сможет всё это подключить самостоятельно. Не каждый автолюбитель разберется со схемой подключения дальнего света «вполнакала».

А про яркость и площадь источников света, скажу что — ни разу не видел прибор на ТО, не говоря уже про обычные экипажи ДПС. Переключил селектор на «2» и всё — ничего не горит, пусть замеряют, сколько влезет.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

ты в курсе что светодиоды не любят обратного тока? и что есть у них параметр целый на величину этого напряжения на пробой

не думаю что лента за 100р обладает впаяными диодами защитными от обратки!
а теперь прикинь! у тебя + с одной стороны и + с другой стороны
и что ты в конечном итоге получишь в момент пробоя одного из светиков!
какой бы простой установка не была! но защиту ставить надо

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

да не только обратка, ещё и стабилизация по току нужна как минимум, иначе тот-же пробой.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

ну кароче 🙂
за идею — респект
исполнение — низачет!

Источник

Правильное подключение дневных ходовых огней автомобиля

Дневные ходовые огни (далее ДХО) получили свою популярность после того, как произошли изменения и в последнюю редакцию российских ПДД были внесены специальные поправки. Так, по новым правилам любое передвигающийся автомобиль или другое ТС (участник дорожного движения) в светлое время суток должны иметь некоторые световые элементы для собственного обозначения. Ранее это было только в виде рекомендаций и вот почти 10 лет назад было введено на обязательной основе. Использовать для обозначения световым сигналом можно как обычные фары (используя специальный матовый режим), так и дополнительно установленные противотуманные вары (ПТФ) или дневные ходовые огни (ДХО).
Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

При использовании фар на режиме ближнего света всплывает много нюансов, которые делают их эксплуатацию не очень комфортной. Противотуманки тоже не безгрешны и часто вызывают вопросы.

Поэтому для таких ситуаций многие водители предпочитают покупку специального устройства – ДХО. Модули ходовых огней недорого приобрести и несложно установить на автомобиль. Правда, есть некоторые нюансы в их подключении – если их не учесть, то установленные ДХО могут оказаться не только бесполезными, но даже опасными и противозаконными. Схема подключения ДХО довольно щекотливый вопрос.

Существует несколько схем (не менее семи) подключения дневных ходовых огней по всем нормам. Каждую из этих схем можно реализовать самостоятельно в условиях гаража – нет смысла переплачивать и обращаться в сервис. Рассмотрим их.

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Подключение ДХО от генератора

Подключение ДХО от генератора – самая простая из имеющихся схем. При её реализации ДХО включаются в тот момент, как включается двигатель (генератор).

Для того, чтобы подключить таким образом дневные ходовые огни, вам нужно взять плюсовой провод и присоединить его к плюсовой клемме на замке зажигания. Минусовой провод вы можете закрепить на корпусе в любом уместном месте.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Почему помимо такой простой схемы, которую может реализовать даже ребенок, существует что-то ещё? Всё дело в том, что схема, имея огромное достоинство в виде простоты, имеет и существенный недостаток – дневные ходовые огни нельзя выключить при включенном двигателе. И требования ГОСТа по согласованию всех фар и огней на автомобиле тоже не соблюдены. Поэтому используются другие, более сложные схемы для подключения.

Использование для подключения габаритных огней и фар ближнего света

Следующий вариант подключение – задействование в схеме габаритных огней и фар ближнего света, которые сами по себе завязаны в цепь питания.

Для реализации такой схемы ДХО своими руками нужно провод со знаком «плюс», взяв его от ходовых огней, присоединить к плюсу аккумулятора, а минус соединить (тут внимательно!) с плюсом (!) габаритов. Почему так? Дело в том, что при подключении плюса ДХО к аккумулятору, мы делаем плюс аккумулятора нейтральным из положительного. Таким образом получается новая цепь аккумулятор-светодиоды-габариты-лампочка-корпус. А минусом в такой цепи будет последнее звено – корпус.

Потребление тока в такой реализации очень небольшое (исчисляется в мА), поэтому светодиоды излучают свет при включении автомобиля, а вот спираль от ходовых не загорается.

Если же водитель включает габариты, то тогда напряжение увеличивается, разница потенциалов наоборот уменьшается, светодиоды отключаются, а вот сами ДХО включаются.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Схема подключения дневных ходовых огней к габаритам тоже имеет ряд недостатков, и не всегда ими можно пренебречь.

Ряд недостатков можно уравнять, использовав несколько хитростей. Например, если вы возьмете плюсовой провод, который относится к LED-модулю, не напрямую с плюсом аккумулятора, а через плюс зажигания, то первый пункт станет недействительным и ходовые не будут работать при выключенном двигателе.

Другой вариант, похожий на подключение через габаритные огни, – подключение в схему с лампой ближнего света. Работает она так: если загорается ближний свет (водитель включает его вручную), то ДХО в тот же момент гаснут. Всё остальное время они работают.

Такая схема хуже, чем подключение в схему с габаритными огнями, потому что помимо того, что в ней сохраняются все пункты недостатков из списка выше, в добавок это прямое нарушение не только ГОСТов, но и ПДД.

По правилам дорожного движения запрещено использовать ДХО при стоянке, для этой функции используются только габаритные огни.

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Использование для подключения пятиконтактное реле

Итак, вам может показаться, что универсального выхода нет и любая схема имеет серьёзные недостатки. Это не так. На самом деле есть целых две схемы, которые учитывают все требования и вполне могут использоваться без нарушений. Первая из них – подключение дневных ходовых огней с помощью реле с пятью контактами. Она учитывает все недостатки предыдущих способов и устраняет их. Выглядит эта схема так.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

С помощью такой схемы вы можете правильно установить свои дневные ходовые огни в соответствии со всеми требованиями ГОСТов и ПДД. Напряжение после того, как вы заводите двигатель, подается на прямо на ДХО в размере 12 вольт. Таким образом вы включаете свои ходовые огни при включении зажигания. Если же будут включены любые фары – как фары основного света, так и габаритные фары, то произойдёт разрыв цепи и на ДХО перестанет подаваться напряжение. Без тока они выключаются.

Наличие или отсутствие диодов не может помещать работать этой схеме.

Всё, что вам нужно для того, чтобы присоединить дневные ходовые огни в соответствии со всеми правилами с помощью пяти клемм, всё, что вам понадобится, – это несколько соединительных проводов, клеммы, на которых вы будете их закреплять, стяжки, с помощью которых вы будете соединять клеммы и провода, и термотрубка для изоляции. После того, как вы убедитесь, что все работает как надо, аккуратно закрепите все под капотом, чтобы не нарушить работу уже собранной схемы и в соответствии со своим чувством прекрасного.

Такая схема позволяет току проходить в дневные ходовые огни абсолютно независимо от других путей. Поэтому работа габаритов и ДХО не взаимосвязана напрямую и возможно использование любых внутренних устройств без учёта их мощности и классификации.

Использование блока управления дневными ходовыми огнями в схеме подключения

Последний вариант установки ДХО также соблюдает все нормы и требования нормативов.

Этот вариант очень простой и доступный каждому. Более того, он весьма удобен в использовании. Здесь не используются реле – его заменяет небольшое устройство, которое называют блоком управления дневных ходовых огней.

Это маленькое устройство само включает ДХО после того, как водитель заводит машину, при этом работа ДХО проходит также независимо (как и в предыдущей схеме). Такое устройство само гарантирует правильную работу, поэтому не нужно ломать голову, как правильно подключить ходовые огни на свой автомобиль.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Блок управления можно использовать с любым типом ламп, можно устанавливать его на ДХО с собственными светодиодами. В блоке реализована защита от перегрузки.

К хорошим блокам обязательно прилагается подробная документация, где указывается схема подключения (она максимально простая, нужно будет просто правильно определить плюс и минус, что совсем несложно), а также в документации должно быть обозначено соответствие ГОСТу (большинство заводских моделей соответствует, но проверить все равно стоит). Это значит, что такой контроллер не затрагивает работу других узлов и абсолютно независим.

Для того чтобы не попасть впросак, обязательно обращайте внимание на соответствие ГОСТу. Иногда производители добавляют другие функции для того, чтобы выделиться в однотипной линейке, однако они могут нарушать правила работы. Например, они отключают ДХО в непредусмотренные стандартами моменты, например, при использовании ручника.

В такие моменты очень важно вовремя остановиться и выбрать то, что попроще, но безопаснее.

Источник

Как подключить ходовые огни

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Многие автолюбители уже наслышаны о пользе ДХО и начинают поиски приличной модели в магазинах. Ассортимент широко представлен китайским барахлом стоимостью от 300 до 5000руб. Некоторые вообще не понимают, зачем ставить их на автомобиль и покупают хлам за 500руб, который светит немного ярче габаритов, мощность 2 ватта. Наверное вы видали таких, они еще светят голубым светом, и часть светодиодов не горит или моргает. Затем у них появляется проблема, как подключить ходовые огни, чтобы они проработали дольше. Гаражные умельцы предлагают различные схемы подключения ДХО, самое сложное это выбрать правильную.

Общепринятые названия, которые будут использоваться в тексте: DRL «Daytime Running Lights», дневные фары.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Виды подключения

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле DRL Орлиный глаз, глаз орла

Схема подключения ходовых огней зависит от комплектации и вашего бюджета. Существует 3 вида комплектации:

Если у вас самые дешевые и плохие, то в комплекте нет контроллера или блока управления. Такой блок выполняет функцию стабилизатора напряжения и управления включением и выключением.

В средней комплектации присутствует стабилизатор напряжения на 12в. В автомобильной сети бывают скачки напряжений, а светодиоды этого очень не любят и выходят из строя. Стабилизатор значительно продлит жизнь светодиодов. Но в этом варианте придется выбирать место для подключения, чтобы включались только при заведенном движке. Мест для этого немало, например датчик давления масла или генератор.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле Отечественная модель

Дорогой вариант комплектуется блоком управления, который подключается напрямую к аккумуляторной батарее в автомобиле. По принципу работы они бывают двух видов:

Лучшим является первый вариант, независимо от напряжения на вашей батарее, всегда правильно включение и отключение. Второй вариант бюджетный и работает не всегда. При заглушенном двигателе количество вольт должно упасть ниже 13В, чтобы контроллер отключил ДХО. На если у вас аккум новый или хорошо заряжен, то даже после остановки двигателя на нём до нескольких часов будет напряжение выше 13В. То есть дневные ходовые огни самостоятельно не отключатся, пока не будет менее 13В. Единственным недостатком будет собственное энергопотребление, когда контроллер ждёт запуска двигателя. Он будет разряжать аккум вместе с охранной сигнализацией.

Режим работы

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

По техническому регламенту для авто, DRL должны автоматически включатся при запуске двигателя. При включении ближнего света, должны автоматически отключатся, чтобы не слепить в темное время суток.

В продаже есть и комбинированные модели с установленными сигналами поворота. Секция дублирования указателей поворота подключается отдельно параллельно штатным поворотникам. Наличие стабильного питания тоже обязательно.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле DRL с поворотником

Для моделей с дополнительным управлением встречается функция провожающей подсветки, которая работает 10 минут после выключения двигателя. Она освещает ваш путь до дома или землянки, смотря где вы проживаете. У Osram DRL есть режим, в котором они не выключаются, а притухают на 50%. только не знаю на сколько это законно и будет ли слепить.

Как подключить ДХО с блоком управления

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Контроллер ДХО

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Предпочитаю схему подключения ДХО с использованием блока управления, самый надежный способ, подходит для любого авто и не требует каких-либо знаний. Многие автолюбители покупают блок управления ДХО с AliExpress – стоит он недорого, да и отзывы, казалось бы, хорошие. Однако большинство отзывов оставлены либо в момент получения товара, либо после нескольких дней пользования. На деле же абсолютно все контроллеры ДХО с AliExpress недолговечны и имеют следующие недостатки:

Из качественных вариантов могу выделить блок управления ДХО DayLight+ от российского производителя, который полностью соответствует ГОСТу и отличается хорошим качеством. Также в контроллере DayLight+ имеется встроенная стабилизация, что значительно увеличит срок службы ходовых огней.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Выбираем стабилизатор

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

В этом виде будут объединены первый и второй способ. Даже если ваши дневные ходовые огни не имеют стабилизатора, то рекомендую его приобрести или сделать своими руками.

Купить можно китайские модули по цене от 50 до 120руб, чтобы не заказывать на Алиэкспресс, загляните на Авито, встречаются очень приемлемые цены. Самый распространённый модули, это импульсный LM2596 и линейный LM317. Они конечно устарели, но ток на 1 ампер потянут, это будет мощность 12 ватт.

Современными на 2016 год считаются на микросхемах XL6009, XL4015. У них КПД выше и греются гораздо меньше. Выдерживают ток 2 Ампера без системы охлаждения микросхемы, это эквивалентно нагрузке в 24вт.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Подключение через реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой. Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле Схема подключения ходовых огней через реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

На многих схемах для отключения DRL используется провод габаритов. Это неправильно DRL не должны гаснуть при включении габаритов, только при ближнем свете.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Другие малопопулярные способы

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Многим интересно, как подключить ДХО без реле самостоятельно, но это зависит от электрики вашего автомобиля, ищите решение в интернет клубах посвященных вашему авто. Самое главное, чтобы в этом месте подавалось питание после запуска двигателя.

Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключает при включении ближнего. Кому не лень порыться в проводке авто, подсоединяют от датчика давления масла или генератора. На любом транспорте при запуске движка загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ, как подключить ходовые огни самостоятельно, это подключить к генератору. Они будут включатся автоматически при появлении напряжения на генераторе.

Проверка установки

Как подключить ходовые огни на авто без реле. Смотреть фото Как подключить ходовые огни на авто без реле. Смотреть картинку Как подключить ходовые огни на авто без реле. Картинка про Как подключить ходовые огни на авто без реле. Фото Как подключить ходовые огни на авто без реле

Большая часть владельцев автомобилей после подключения ходовых огней своими руками любят сделать фото своего барахла. Чтобы было не так тускло, делают это ночью с близкого расстояния. В силу своей неграмотности они не знают, что проверять надо в солнечную погоду с расстояния 100 метров. Поэтому они и называются дневные, а не ночные.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.

Контроллер подключается к лампам и питанию, тут всё просто. Спросите там где покупали, они точно знают схему подключения.

Чтобы проверить исправность блока протестируйте его отдельно, чтобы не грешить цепи в авто. Китайские блоки ДХО имеют много брака, у меня коллега пробовал разные покупать, многие сгорели.

Здравствуйте Сергей. Вместе с б/у бампером митсубиши аутлендер пришли, кустарно установленные дхо, по виду ну очень кошерные (ARL 0200 13677 NCC/ML-018SAE PY2 06). На проводе подключения висела лейба ( Never connect light without driver to 12V.) Подключил через стабилизатор КРЕН8, предварительно проверив выход-12,08В, полярность определил прозвонкой и….они сгорели нахально вспыхнув на последок. Подскажите пожалуйста, на какие грабли я наступил, может кто другой прочитает и не споткнется. С уважением николай.

Там стоял драйвер, который стабилизировал ток. А вы подключили источник напряжения. Ток получился большим, вот диоды и сгорели.

Все отлично.вопрос-по незнанию купил дхо FT-DRL-046 подключаю через генератор но от бл.управления идут еще 2 белых и 1 синий как их подключать. Точнее какой провод на ближний.у меня газ-31105 спасибо.

Лучше спросите в магазине, в котором покупали, они точно знают. или можно у производителя.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
