Подключение магнитолы к замку зажигания.

Всем доброго дня!
Данную операцию я сделал недели 2 назад. Тогда тел был сломан фотки сделать не смог. Ну а что нам фото. Попробуем объяснить так)) Ну а если что-то непонятно, то можно спросить.

Как померить утечку тока?

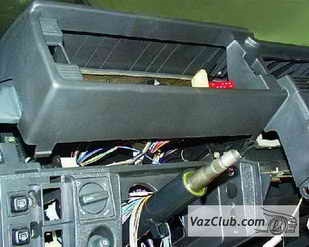

Для начала нам нужно снять верхнюю накладку

Дальше смотрим на колодку от магнитоллы с проводами. Раскручиваем желтый и красный провода друг от друга.

Желтый оставляем на АКБ.
А вот красный нам нужно будет кинуть на Замок зажигания.

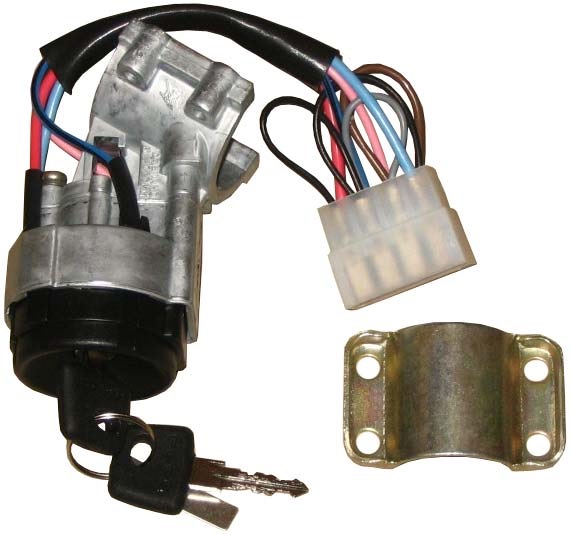

Ищем шлейф от замка зажигания. От него идут толстые провода в большую колодку, идет он под панелью по вилке руля.

Берем контрольную лампу. И ищем в колодке №1 провод который при повороте ключа замыкается и на него подается +12В.
Дальше, находим его в колодке №2. Опаливаем провод и цепляемся за него другим проводом, который соединится с красным. Тщательно изолируем.

Соединяем красный провод с подцепленным на замок зажигания.

Все. Теперь магнитола будет работать только на заведенной машине.
Теперь при подаче на красный провод +12В магнитола понимает сигнал включения. Настройки не пропадают.

Источник

Подключение магнитолы к замку зажигания или как аккумулятор садился за ночь

Доброго времени суток, друзья)

стукнул мороз и конечно же не обошлось без приключений)
Начинаю заводить красавицу с автозапуска(с 12 она заводилась без проблем в любые морозы), а тут хрен…
стартер крутит но движок молчит, пошла заводить с ключа. но и тут меня ждал промах…
Стартер еле крутит, конечно же про движок молчу…
Итог: сел аккумулятор.

Мало ли какие приключения могут быть в первые морозы, зарядила, на следующее утро та же история…Это уже ненормально!
стала думать, в голову пришло 2 варианта, либо плотность маленькая, либо утечка…
конечно же проверить утечку намного проще
Bimer56 одолжил мне тестер и понеслась
КАК ПРОВЕРИТЬ УТЕЧКУ:
1)снимаем минусовую клему
2)замыкаем цепь
главное правильно настроить тестер

Прочитала в интернете, что без нагрузки(тобишь заглушена, все выключено) должно быть 0.03А
Пошла замерять, выдало, мать его целых 0.26А!
Мыслим дальше…пошла по интернету и наткнулась на очень частую беду — неправильное подключение магнилолы, если же нет пришлось бы весь блок перебирать искать…Опять же проще сперва проверить магнитолу…
Выдернула ее со всеми потрохами, отключила полностью ее, замерила, показало 0.03! ха! Вот и беда нашлась)))) аж легче на душе стало))))

Пошла читать в чем же беда…как ее устранить!
Оказывается все легко и просто…да бы не заморачиваться подключают напрямую, так скажем в обход замка зажигания
Схема правильного подключения:

Попробовала включить) все работает как часы! включаю зажигание-насос накачивает и включается магнитола. глушу магнитола выключается.
осталось проверить нет ли утечки.
Показало 0.03А…УРА! я ликую, прыгаю от радости)))

И да, небольшое отступление для тех кто постоянно спрашивают как светят фары
качество фото конечно плохое и не видно всю освещенную местность, но я скажу она больше чем на фото)))
светят ярко и это только ближний! меня полностью свет устраивает) а остальное решать вам)

Всем спасибо за внимание)))
постаралась все описать до мелочей, т.к сама очень мучалась поисками информации) надеюсь кому то запись поможет и сэкономит время)

Источник

Подключение автомагнитолы в Ваз 2109 своими силами

Автомагнитола в Ваз

Подключение автомагнитолы в Ваз 2109 – процесс недолгий, но довольно кропотливый, имеющий несколько моментов, на которые следует обратить тщательное внимание. Вообще установку этого оборудования можно осуществить непосредственно у себя в гараже, но для этого следует хорошо подготовиться.
Подключение автомагнитолы Ваз 2109, как процесс, имеет свои основные нюансы и методику подключения.

Основные нюансы

Подключение автомагнитолы ваз 2109

Примечание: поэтому надо также и изучить особенности машин Ваз.

Процесс подключения

В ваз 2109 подключение автомагнитолы

Прежде чем приняться за сам процесс подключения и установки автомагнитолы, необходимо определиться с выбором места расположения динамиков. Существуют штатные панели для установки динамиков за задним сиденьем.
Но эта полка сделана из тонкого пластика и может деформироваться или сломаться под их весом, и места для установки хватит только для очень маленьких по размеру колонок. В таком случае, либо устанавливаются специальные подиумы в передних дверях автомобиля для динамиков 16 см в диаметре, либо изготавливается или приобретается полка, монтируемая за задними сиденьями.
Тогда провода, соединяющие динамики с магнитолой прокладываются по полу или под ковриками после откручивания накладок на порогах.

Чтобы подключить автомагнитолу используют разъем ISO автомобиля, тогда подключение сводится к соединению колодки устройства с этим разъемом. Но если такого разъема в машине нет, тогда его нужно купить и установить.

Подключение автомагнитол на ваз 2109

Для подключения понадобится:

Разъем ISO – это две колодки с проводами разного цвета. Одна предназначена для управления и питания автомагнитолы, а вторая – для подключения акустики.

Примечание: в некоторых машинах такого разъема нет, но его можно установить самостоятельно, после чего процесс установки магнитолы станет более простым.

Подключение проводится в соответствии с цветом провода.
Соответствие цветов элементам акустической системы в таблице 1:
Таблица 1

Вторая колодка разъема ISO предназначена для подключения питания магнитолы. Для работы устройства с минимальными функциями достаточно задействовать 3 провода. Остальные провода предназначены для работы дополнительных функций.
Подробнее в таблице 2:
Таблица 2

Подключение автомагнитолы на ваз 2109

Итак, для работы с минимальным набором функций требуется подключение 3 контактов: желтого, красного и черного:

Примечание: поэтому потребуется его подзарядка.

Схема подключения автомагнитолы

Как подключить

Автомагнитола на ваз 2109

Для того, чтобы подключить магнитолу в Ваз необходимо:

Примечание: особенно важно не повредить провода. Поврежденные детали придется либо менять, либо ремонтировать.

Если все подключено верно, то устройство будет работать. Перед установкой магнитолы в специальное гнездо автомобиля, нужно провести тестирование работы.

Примечание. При наличии замечаний в работе, необходимо проверить правильность подключения. Хотя неполадки могут наблюдаться и из-за того, что устройство имеет плохое качество.

Таким образом, выполнить установку магнитолы без труда можно и своими руками. Но чтобы этот процесс стал более быстрым, следует изучить фото с подобной тематикой, которых в Интернете есть очень много.
Кроме того пригодится и видео, в котором будет изложена подробная инструкция. Так удастся сэкономить, ведь цена данного процесса в автосервисе является высокой.

Источник

Подключение магнитолы ВАЗ 2109

В этой статье будет рассмотрено подключение магнитолы ВАЗ 2109 с нуля, т.е. подразумевается отсутствие какой-либо штатной проводки для ее подключения.

Подключение магнитолы ВАЗ 2109 следует начать с подведения к месту установки проводов питания, акустического кабеля от мест установки динамиков.

Для универсальности будем использовать для подключения магнитолы ISO разъемы, для этого следует приобрести эти самые разъемы с кусками проводов в любой автоаудио лавке вашего города.

К этим проводам и будем подключать проводку автомобиля.

Прежде следует определиться с расположением динамиков в Вашем автомобиле, и провести к местам установки динамиков аудиокабель. В «высокой» панели и евро панели (ВАЗ 2113 — 2115) имеются штатные места для установки фронтовых динамиков диаметром 13 см, можно воспользоваться ими. Более продвинутые любители автозвука устанавливают в передних дверях подиумы для установки динамиков диаметра 16 см. В этом случае придется озаботиться подведением к ним аудиокабеля в дверях автомобиля.

Тыловые динамики наиболее предпочтительно размещать в задней полке автомобиля за задним сиденьем. Штатная полка в ВАЗ 2109 для этой цели не годится, так как она очень тонкая и просто не выдержит веса динамиков. Полку взамен штатной, подготовленную для установки в нее динамиков можно изготовить самостоятельно, либо приобрести уже готовую, они имеются в продаже. Проводка для тыловых динамиков проводится по полу автомобиля под ковровым покрытием, достаточно открутить пластиковые накладки на порогах.

Питание магнитолы во избежание ограничения мощности на пиках нагрузки (при этом подсветка магнитолы на большой громкости может подмигивать в такт музыке, бас теряет упругость, высокие смазываются) целесообразно брать напрямую от аккумулятора медным проводом сечением не менее 4 кв. мм. Этот провод должен быть снабжен предохранителем номиналом 10 – 20 А на расстоянии не более 45 см от «плюсовой» клеммы. «Минусовой» провод желательно подключать к массе на минимальном расстоянии от магнитолы, при этом обеспечивая надежный контакт.

У магнитолы помимо провода постоянного питания (+12 V постоянно) имеется провод, напряжение на котором должно появляться после включения зажигания (+12 V при включении ACC). Он подключается к соответствующей клемме в замке зажигания. При таком подключении при выключении зажигания магнитола будет отключаться, что не всегда приемлемо (например, если планируется слушать музыку в машине без ключа в замке зажигания). Этот провод можно подключить к проводу постоянного питания, но при этом при длительной стоянке возможно значительно разрядить аккумулятор (у некоторых моделей магнитол с этого провода питаются выходные каскады усилителя) поэтому подключаем его от постоянного питания, но через выключатель, позволяющий отключить питание при длительной стоянке.

Подключаем провод питания активной антенны.

Ниже приведена схема подключения ISO разъемов.

Источник

Подключение магнитолы ВАЗ 2109

В большинстве автомобилей магнитола установлена либо в автосалоне, либо предыдущем владельцем. Если же вам не повезло, и в вашем авто нет необходимой проводки, то эта статья для вас. Рассмотрим подключение магнитолы с чистого листа, либо после неправильной установки.

Прежде чем приступать к подключению нам необходимо будет приобрести (найти дома или в гараже):

Если магнитола новая, то разъем для подключения должен быть в комплекте поставки, если же ваше головное устройство было приобретено с рук (досталась по наследству, отдали друзья), то не стоит переживать в любом магазине автозвука или на авторынке можно его приобрести за символическую плату.

Разъем ISO 10487

На рисунке представлен разъем ISO 10487 для подключения автомобильной магнитолы. Как видно, разъем состоит из двух одинаковых колодок. Одна колодка — питание и управление автомагнитолой, другая — выходы на акустическую систему. Колодки друг от друга отличаются лишь цветом и количеством проводов (редко). Распиновка разъема представлена на рисунке ниже, а описание и цвет проводов в табличке.

Распиновка разъема ISO 10487

ISO Аудио — разъем для подключения акустической системы автомобиля
ISO Питание — разъем для подключения питания и управляющих проводов

ISO Аудио

ISO Питание

Если с подключением аудио-колодки более менее все ясно, то подключение колодки питания магнитолы лучше рассмотреть подробнее. Для самого простого подключения магнитолы на колодке питания понадобятся всего три контакта: 4, 7, 8.

4-й и 8-й контакты колодки питания рекомендуется подключать напрямую к плюсу и минусу аккумулятора соответственно, желательно медным проводом сечением 2,5-4 кв.мм. На плюсовой провод на расстоянии 10-20 см от клеммы аккумулятора обязательно устанавливается предохранитель на 15-20, это позволит избежать поломки головного устройства при скачке в бортовой сети автомобиля. 7-й контакт обычно подключают вместе с 4-м к аккумулятору напрямую или же к любому проводу от замка зажигания, на котором появляется +12.

На этом подключение магнитолы можно закончить, если вам не нужно управление подсветкой и дополнительными устройствами. Если же вам необходима функция управления подсветкой магнитолы (увеличение или уменьшение яркости в зависимости от включения/выключения габаритов), то необходимо подключить 6-й контакт колодки питания к проводу идущему либо на подсветку прикуривателя, либо на габаритные огни. При необходимости включать вместе с магнитолой внешнюю антенну или усилитель, внешний эквалайзер или cd-чейнджер, монитор или другое устройство надо задействовать 5-й контакт. Синий провод колодки питания подключается к управляющему проводу необходимого устройства и оно будет задействовано только при включении магнитолы.
