Как подключить магнитолу в машине гранта

Установка магнитолы и динамиков

Первое, что было cделано в Гранте после покупки — установлена магнитола и динамики. В качестве магнитолы выбрал бездисковую JVC с блютусом с микрофоном в комплекте и проигрыванием музыки в формате FLAC.

Микрофон (пока) вывел на комбинацию приборов. В будущем, возможно, перенесу его в потолочный плафон, где для него предусмотрено место и прорези. Если, конечно, смогу теперь отклеить его от комбинации приборов. 🙂

Громкая связь через магнитолу это очень удобно, при входящем звонке музыка ставится на паузу, отвечаешь на звонок нажатем кнопки на магнитоле или на телефоне, и дальше говоришь не занимая рук: через микрофон и динамики в дверях. Единственный минус, если едешь в машине с кем-то и не хочешь, чтобы посторонние уши в салоне слышали твой телефонный разговор. Но такое случается крайне редко, да и в таком случае на телефоне можно отключить вывод звука разговора на блютус-устройство, то есть, на магнитолу.

Магнитолой доволен. Единственное, что в ней не нравится лично мне — красная подсветка кнопок, хотелось бы зелёную в тон подсветки комбинации приборов в Гранте.

Однодиновая магнитола ставится очень легко. Сначала вытаскиваем из торпеды полочку-заглушку, поддевая её сверху и снизу. Разъёмы ISO и антенны вставлены в эту заглушку с обратной стороны. На освободившееся от заглушки место ставим металлическую рамку магнитолы из её комплекта. Дальше подключаем все разъёмы, включая микрофон, и ставим в рамку саму магнитолу. Элементарно и не требует вообще никакого инструмента.

С установкой динамиков сложнее. К счастью, в комплектации «Норма» уже есть проводка во всех дверях.

Если мы хотим, чтобы всё было красиво, то кроме самих динамиков, желательно купить
1. Облицовку (сетки) в карты дверей от комплектации Люкс. Коды: передние 2190-6102096, 2190-6102097; задние 2190-6202094, 2190-6202095. Цена где-то рублей сто за штуку.
2. Передние динамики можно прикручивать прямо к дверям, а для задних необходимы штатные пластиковые проставки 2190-7901032, 2190-7901033.

3. Чтобы прикрепить проставки к дверям, желательно также купить восемь больших пластиковых гаек под саморез, по четыре на каждую проставку.

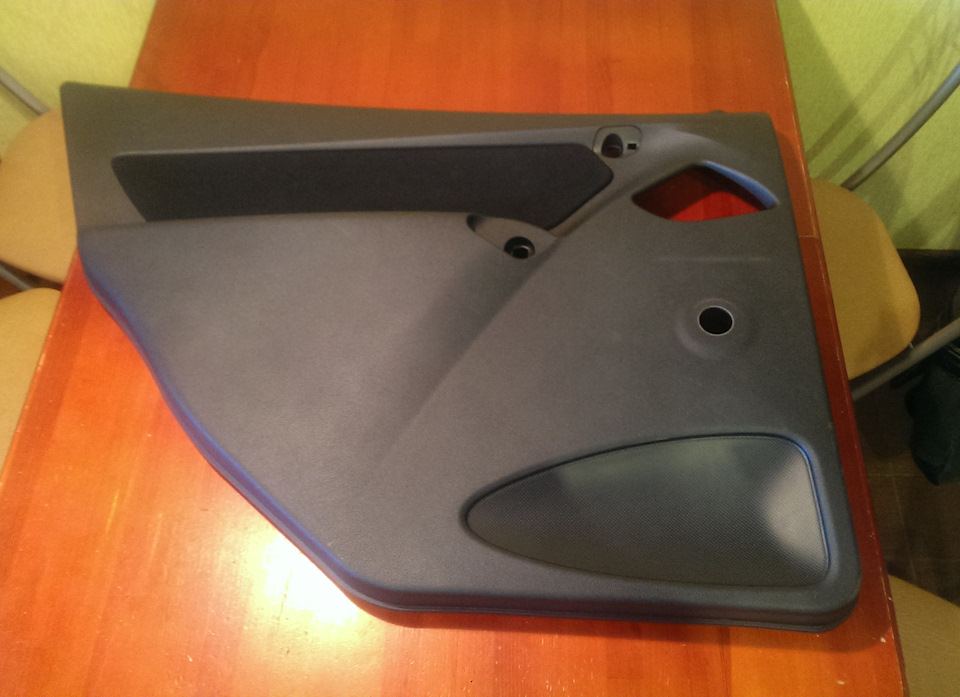

Снимаем обшивки дверей. Для этого надо открутить кнопку блокировки замка, поддеть снизу пластиковым съёмником, отвёрткой (но отвёртка может оставить следы) или ногтями накладку ручки двери. Открутить два самореза за ручкой. У задних дверей снять ручку стеклоподъёмника. Для этого надо утопить обшивку двери около ручки стеклпододъёмника, надавив на обшивку, и далее сдвинуть вбок и вынуть фиксирующую клипсу в основании ручки стеклоподъёмника. После чего ручка свободно вытаскивается. На передних дверях откручиваем саморезы снизу обшивок. Далее тянем обшивку двери на себя пальцами, начиная снизу. Она крепится по периметру клипсами. Усилие нужно прилагать значительное, но за несколько циклов снятия/установки ни одна клипса не сломалась. В любом случае, их стоимость копеечная.

Сняв карты дверей, несём их домой, где фигурно выпиливаем в них отверстия. На изнаночной стороне задних карт нанесена разметка, по которой и нужно выпиливать, поэтому шаблоны разметки, которые продают некоторые интернет-магазины, не нужны. Выпиливать дырки в заводской продукции сначала страшно, но после первого отверстия отступать некуда и работа идёт веселей.

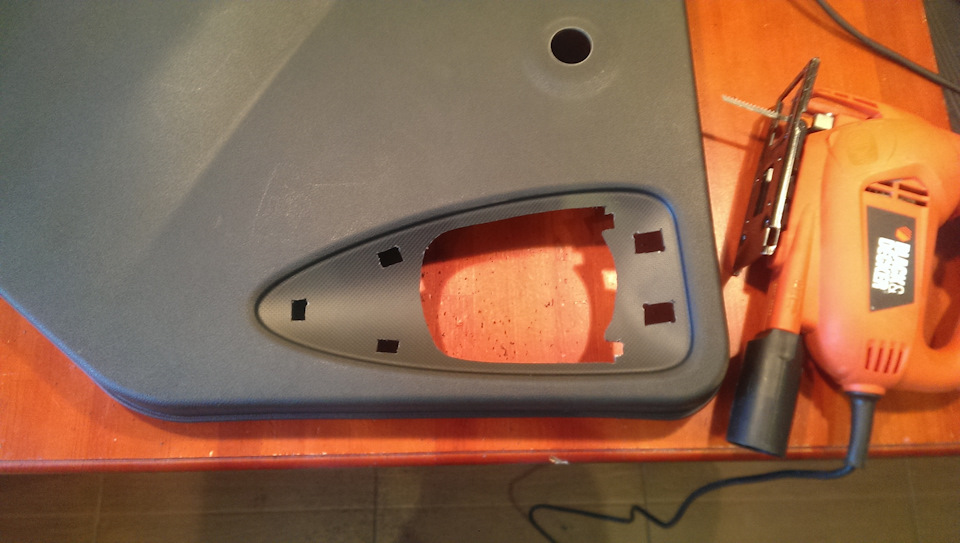

Я выпиливал отверстия электролобзиком, предварительно дрелью просверливив отверстие в каждой карте, чтобы можно было вставить пилку лобзика.

В Гранте штатные размеры в дверях под динамики диаметром 13 см. Некоторые ставят динамики большего диаметра, но для этого может понадобиться подпиливание металла в передних дверях. Динамики я купил в Ашане, самые дешёвые, по 500 рублей за пару, диаметром 13 см Soundmax. Звучат они паршивенько. И через полгода один из четырёх динамиков захрипел. В общем, при наличии средств, советую покупать что-то более серьёзное.

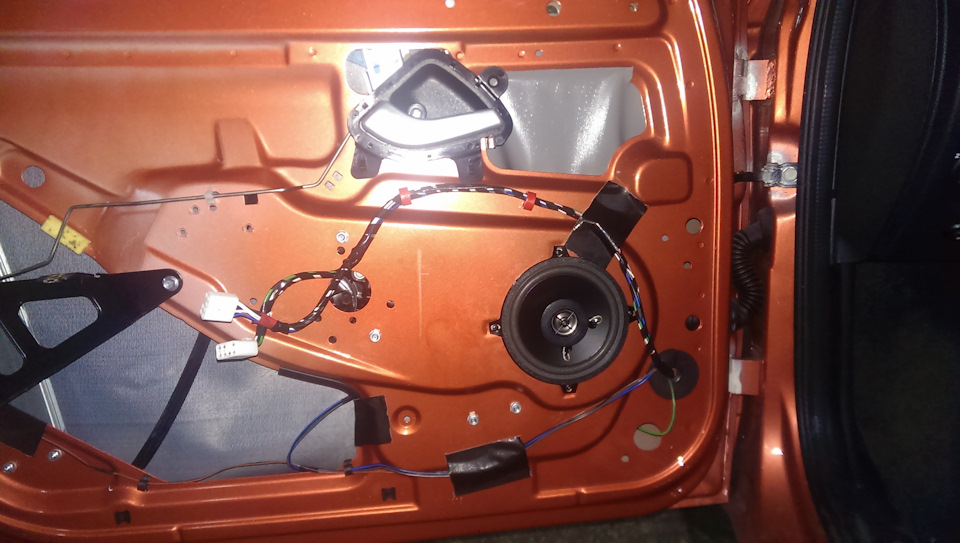

В передние двери просто прикручиваем динамик к двери, используя саморезы и гайки из комплекта, идущего к динамикам. Перед тем, как прикрутить динамики, подключаем провода к их разъёмам.

В задние двери сначала вставляем в штатные посадочные места квадратные пластиковые гайки, затем к этим гайкам прикручиваем проставки, к которым, затем, прикручиваем сами динамики.

С проставками есть некоторая проблема: у них ограниченная глубина и диаметр, поэтому, перед покупкой динамиков нужно замерить эти параметры у проставок, чтобы динамики в них вошли. Впрочем, если динамики не влезают в проставки, не беда, у проставок можно отпилить дно. Главное, при этом, чтобы динамик с большим магнитом не мешал опускаться стёклам дверей.

Далее ставим обшивки дверей на место, прикручиваем все саморезы и ручки.

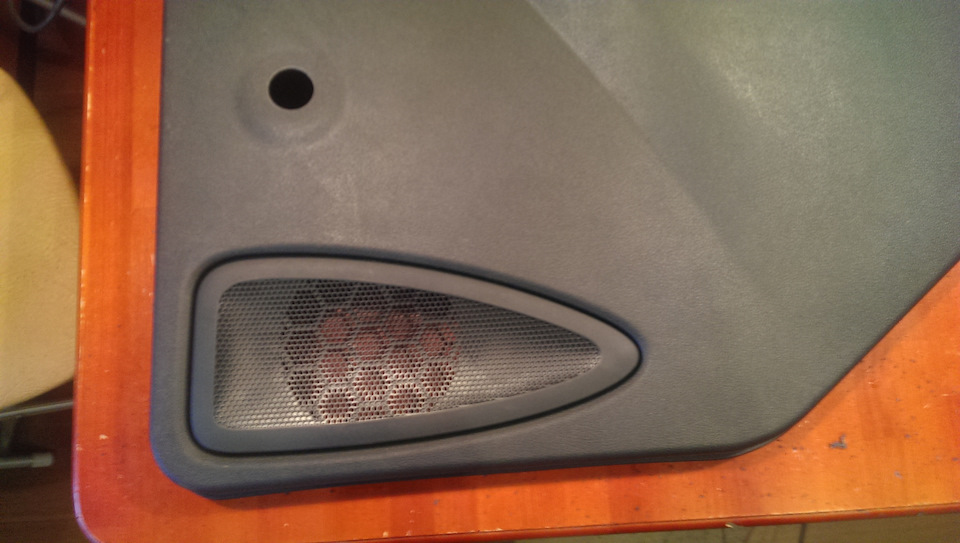

Со штатными облицовками внешний вид дверей получается аккуратным.

Источник

Установка 2din магнитолы в Гранту

Всем читателям моего БЖ пламенный привет! Вот и настал этот долгожданный для меня момент, с прошлого года собирал все комплектующие и все никак, то времени, то погоды не было, а иногда просто одолевала лень. И вот настали весенние праздничные дни, поборов в себе лень, я отправился в гараж к приятелю.
И так, что для этих целей сделал и приобрел заранее:
1) 2din магнитола
2)Консоль 2дин- 21900532601420
3)Подкова-21900532603200
4)Заглушки кнопок-21700371060400-2шт

Подкова была сразу же перекрашена баллончиком inRAL «Красный огонь» под стиль моего салона.

5)Переходная рамка для 2дин магнитолы-покупал по объявлению-800р

7)Усилитель TDA7560, предварительно он был впаян взамен TDA7388.

8) Любое четырехконтактное реле, в моем случае Hella, нашлось бесплатно в закромах.

9) Гайка пружинная, для установки консоли 2дин-21010810913700-4шт.

Всем давно известно, что на замке зажигания Гранты отсутствует положение АСС и люди начинают мастырить всякие доп.кнопки и микрики, что очень сильно создает неудобства при эксплуатации, по крайней мере, лично мне. Решено было делать через блок сигнализации, удобно, мафон будет отключаться при постановке на охрану и наоборот. Для этого снимаем щиток приборов, чтобы добраться до блока сигнализации. Сняв щиток увидел такую картину…

Ооо, так тут без пузыря не разобраться! Так как не пью, прибегаем к помощи схемы сигнализации Tamahawk TW-9010. Путем изучения схемы и прозвонки тестером, я обнаружил черно белый провод, с появляющимся минусом при снятии с охраны, и отсутствием минуса при охране. По схеме этот провод предназначен для дополнительной блокировки.

Когда нужный провод найден, цепляем на него реле, 85 и 30 контакт постоянный»+», 87″+» на мафон-красный, а 86″-«черно белый от блока сиг-ции.

Далее, прикручиваем металлические крепления к мафону, прикидываем по месту крепления и тут засада! Хотел прикрутить их на два болта в задней части консоли, но крепления короткие как и сами болты, пришлось отказаться от этой идеи и ставить другим способом на пластиковые крепления от переходной рамки.

Собрал все в кучу и максимально вровень с накладкой выставил мафон.

Проверяем чтобы все было в одной плоскости либо близко к тому.

Как все более менее выставленно, фиксируем пластиковые скобы к мафону металлическими винтами из набора металлических креплений, дополнительно усилив их шайбами.

Теперь ставим 4 пружинные гайки и всю консоль в сборе прикручиваем саморезами на место, предварительно соединив все фишки к ней.

После берем нашу красиво-красную подкову и защелкиваем ее на постоянное место.

По итогам всех работ, мне очень нравится, никаких щелей и ненужных зазоров нет, все плотно и жестко! Камера заднего вида так же имеется и была подключена заранее к магнитоле, пучок провода временно остался в бардачке, позже и она займет свое место, реле имитирующее режим АСС прикрутил простым саморезом в заднюю стенку консоли. На этом пока все.
Всем огромное Спасибо и до новых встреч!

Запчасти

Лада Гранта 2012, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Комментарии 27

АУ…Wladimir1976, как правильно? Вы уж расскажите, а то критиковать это хорошо, но складывается неоднозначное мнение по вашему высказыванию.

Ну ему просто не нравится так, у него уже есть реле, только вот где, и в какой машине? Стартер приплел, сиденья, наверное все что знал написал…

Ну сделай репост, и назови его «Как нельзя подключать магнитолу!»-я не против…

Вижу ты в этом деле шаришь) подскажи как лучше подключить штатный мафон в гранте чтобы работал без зажигания и не разряжал АКБ?

Дядька, мне тоже не нравится как он присоеденил, но как правильно? Что бы аккум не высаживался и при этом настройки не сбивались после полной отключки

Источник

Установка магнитолы в Ладу Гранта своими руками. Советы мастеров

С начала 2011 года все модели Лада Гранта изготавливаются с аудиоподготовкой: заводскими магнитолами, приемниками. Качество приема, звучания не всегда на высшем уровне ввиду дешевизны и простоты.
При покупке Лада Гранта с салона владелец получает аудио подготовку, акустические провода, проложенную электрическую проводку.

В дверных картах уже подготовлены проемы для монтажа колонок. Правда, штатным местом мало кто пользуется, так как предпочитают заднюю полку для улучшения звучания.

Правильно выбираем размеры магнитолы

Монтаж проводим, как самостоятельно, так и обратившись в сервисный центр к специалистам. Во втором случае услуга платная.

По умолчанию, на всех моделях ВАЗ, Лада предусмотрена установка магнитолы размером 1-DIN. Размеры проема соответствуют: 180 х 50 мм. Это старая стандартизация, действующая со времен СССР.
Современные аудио модули можно приобрести в комплекте с предустановленным ЖК-дисплеем. Размер проема должен соответствовать стандарту: 180 х 100 мм, то есть, увеличенный по высоте в два раза. Маркировка размера: 2-DIN.

Для установки магнитолы в Гранту лифтбек вырежьте верхний карман, извлеките пластик, установите модуль в сборе. Для новичка процесс покажется несколько сложным, поэтому строго следуйте требованиям инструкции.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

Водителю на заметку. Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Распространенные ошибки при установке штатной магнитолы Гранта лифтбек своими руками

Установка усилителя звука

Под усилителем магнитолы на лифтбек понимают:

Выбор за владельцем Лада Гранта, так как преследуются разные цели: чистота, качество звука. Очевидно, что стоимость оборудования также будет отличаться в сторону увеличения.
Кроссоверы устанавливают в полости вещевого ящика, так как их размеры не превышают 100 х 150 мм, форма прямоугольная. Сабвуферы фиксируют в багажном отсеке. Оборудование требует большего пространства.

Подключение внештатного устройства проводится строго в соответствии с инструкцией по эксплуатации:

Источник

Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс

Гранта в комплектации Стандарт и Норма идет с завода без магнитолы. АвтоВаз сделал все, чтобы упростить процесс ее установки: протянул провода питания и акустики, установил антенну и кинул провод в салон. Осталось лишь воткнуть динамики и головное устройство. Рассмотрим, как происходит установка магнитолы Лада Гранта.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

Аббревиатуры и обозначения в тексте:

Пошаговая инструкция по установке головного устройства

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Купили новую магнитолу на 2 din размером, но нет рамки в продаже? Можно сделать самому. Пример по ссылке.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

Размеры магнитолы для установки в Ладу Гранту

Стандартный размер 1 дин устройства для установки не более 178*50 мм.

Размер 2 дин ГУ: 178*100 мм. Для установки потребуется доработать внутреннее пространство. По отзывам можно поставить ММС размером 178*120*100 мм.

Вместо итога

Источник

Установка автомагнитолы Lada Granta

Инструменты:

Детали и расходники:

Примечания:

Изначально в данной модели машины расчет идет на магнитолу типа 1-DIN. Если же владельцу хочется установить другой тип, более новый, например 2-DIN, нужно будет заняться распиливанием перегородок в самой консоли. А если размер не будет подходить, то в панели придется выпиливать подходящую консольную рамку. Это намного сложнее, чем установка первого указанного типа. Во втором варианте установку лучше доверить специалисту, потому как есть большой риск испортить обшивку салона.

Здесь приведено описание установки магнитолы типа 1-DIN.

Установка автомагнитолы на Лада Гранта

1. Снимите минусовую клемму с аккумулятора.

2. Демонтируйте пластиковый карман, установленный на месте будущей магнитолы, воспользовавшись плоской отверткой.

3. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы. Отсоедините разъемы для полного снятия кармана.

4. Теперь снимите с магнитолы металлическую рамку и установите на место, где стоял пластиковый карман. Разгибая усики рамки, зафиксируйте надежно ее на месте.

Примечание:

Подтверждением того, что установка рамки прошла успешно, должен быть щелчок.

5. Произведите подключение разъемов к магнитоле.

Примечание:

Если неправильно подключите магнитолу к разъемам, могут выйти из строя все системы автомобиля, включая, естественно и акустическую систему.

Некоторые производители магнитол делают индивидуальные разъемы. Большинство из них имеют в комплекте штекер с ISO разъемами. Но бывают случаи, когда, ни один из видов не подходит, тогда остается последний вариант – это обрезание проводов. Вы удаляете родные штекера магнитолы и штекера проводки машины и спаиваете их между собой, но обязательно по цветовой расстановке.​

Ошибка многих автолюбителей – скручивание проводков и обмотка изоляционной лентой на клейкой основе. В зимний период эта же изолента от мороза трескается. Вследствие, этого в проводке может произойти замыкание, а оно потянет за собой выход из строя всех электросистем автомобиля.

6. Вставьте автомагнитолу в ранее установленную рамку.

7. Как установить динамики, смотрите здесь.
