Диагностика своими руками. Часть III. USB осциллограф DISCO 2.
Вот и решился в новом году на расширение своего оборудования для диагностики. Теперь я разжился USB осциллографом DISCO 2.
Осциллограф двухканальный, в комплекте было:
— щупы разборные с кучей элементов
— линейка ёмкостная
— линейка индуктивная
Для чего он нужен?
Для полной диагностики самих датчиков и систем зажигания. Ведь не всегда ЭБУ бьет тревогу и пишет ошибку, что датчик не работает должным образом.
Личный пример — Катушки зажигания
По ссылке запись в БЖ о том, как у меня накрылась катушка зажигания и в результате машина троила и не ехала. Ошибок в ЭБУ небыло и диагностика ничего не показывала.
А ведь решить эту проблему теперь можно за пару секунд, просто поднеся осциллограф к катушке, или ВВ проводам.
Кстати для более точной диагностики и получения осциллограмм с ВВ были заказаны два емкостных датчика:
Конечно парад цилиндров я не получу, как это получилось бы с помощью Spark Master и комплекта емкостных датчиков на 4 или 6 горшков, но цена этого комплекта еще 5 000 рублей. Да и со временем докупить его будет несложно, начинать нужно с простого, а информацию о 2 горшках я получить смогу.
Я уверен, что большинство так и не понимает до конца для чего используется все это электронное изобилие 🙂
Тогда вот Вам пример:
Все равно непонятно? Вот Вам пример видео:
В конечном итоге, имея адаптер для диагностики, а также этот осциллограф я смогу легко проверить работу датчиков и системы зажигания. Ведь, повторюсь, сам ЭБУ не выдаст Вам ошибку, даже когда ДПКВ выдает неверный сигнал, а в катушке имеется межвитковое замыкание.
По мере работы с машиной/машинами, я постараюсь выложить осциллограммы двигателей ЗМЗ/УМЗ, где будут как примеры рабочих элементов, так и не рабочих.
Диагностика своими руками. Часть VI. Осциллограф, просто о сложном.
Описание анализа вторичной цепи зажигания
Вот это самый главный, как модно сейчас говорить, MUST HAVE.
Крайне простое, краткое, но в то же время, исчерпывающее описание. Просто с помощью одного этого файла Вы сможете понять, что у Вас происходит с системой зажигания.
Внизу 2 стрелки, далее и назад. Просто листаем.
В правом верхнем углу описание, нормальная ли ситуация или же имеет дефект. Серым изображена осциллограмма нормальной работы, для сравнения с дефектом.
Как только дойдёте до конца, клавиша далее просто перестанет перелистывать страницы.
В общем настоятельно рекомендую.
Трамблёрная система зажигания
По большей части — игрушка. Позволяет нам «испортить» узлы системы зажигания и увидеть, как это вмешательство отразится на графике. Отличительная особенность — трамблёрная система зажигания. Если в первом файле упор был на инжектора, то тут уже трамблёр.
Внизу, слева мы выбираем элемента, нажав на него левой клавишей мыши. И с его помощью воздействуем на нужный узел. К примеру режем ВВ провода. Мажем свечи маслом. Или нагаром. Портим коммутатор или катушку.
Вроде игрушка, но немного вдумавшись, оказывается полезным. Особенно после ознакомления с первым файлом, когда известны основы.
Анализ вторичной цепи зажигания (Disco Express)
В принципе ничего нового, но полезно обладателям комплекса от Мотор-Мастер.
На этом описание работы системы зажигания завершено, но имеется ещё пара файлов и отдельная папка. Думаю они лишними не будут.
Описание о том, как можно проверить Датчик Положения Дроссельной Заслонки при помощи осциллографа. Как известно, ДПДЗ это простые дорожки, но рано или поздно они стираются. Как ни крути само авто не сможет корректно указать на проблему. Потому потребуется подключение напрямую и проверка самого ДПДЗ. Очень часто именно осциллограф помогает выявить в нём неисправность. В то время как аналогичные тесты с помощью диагностики адаптером и ПО, указывают на ровный график и отсутствие неполадок.
Внутри этой папки имеются файлы:
— Фазы норма
— Подсос воздуха во впускном коллекторе
— Распредвал установлен на 1 зуб раньше
— Выпускной распредвал установлен на 1 зуб позже
— Выпускной распредвал установлен на 2 зуба раньше
Как видно, тут описан анализ меток с помощью осциллографа. Этот материал сложнее. Требуется более дорогое оборудование, которое позволяет при подключении в ДПКВ, ДПРВ и с помощью дополнительных датчиков, входящих в комплект диагностических комплексов (датчик давления, кабели DIS-4 или DIS-8 и т.д.).
Материал скорее для ознакомления. Но указывает, что для проверки фаз не всегда требуется смотреть на метки. Современное оборудование помогает провести это просто и без лишнего вмешательства.
Надеюсь представленная информация была полезна.
Пишите, задавайте свои вопросы, на их основе я и буду выкладывать дальнейший материал по диагностике, чтобы он был максимально полезен.
Инструкция для осциллографа-тестера МАФов.
Инструкция для осциллографа-тестера МАФов.
Пишу инструкцию для MisshGun Так как он очень слабо в этом разбирается то он просил по подробней написать ему данную инструкцию. Я инструкции не очень писать умею по сему пишу как умею 🙂 Вот такой ему сделал приборчик на заказ www.drive2.ru/l/542990245038129361/

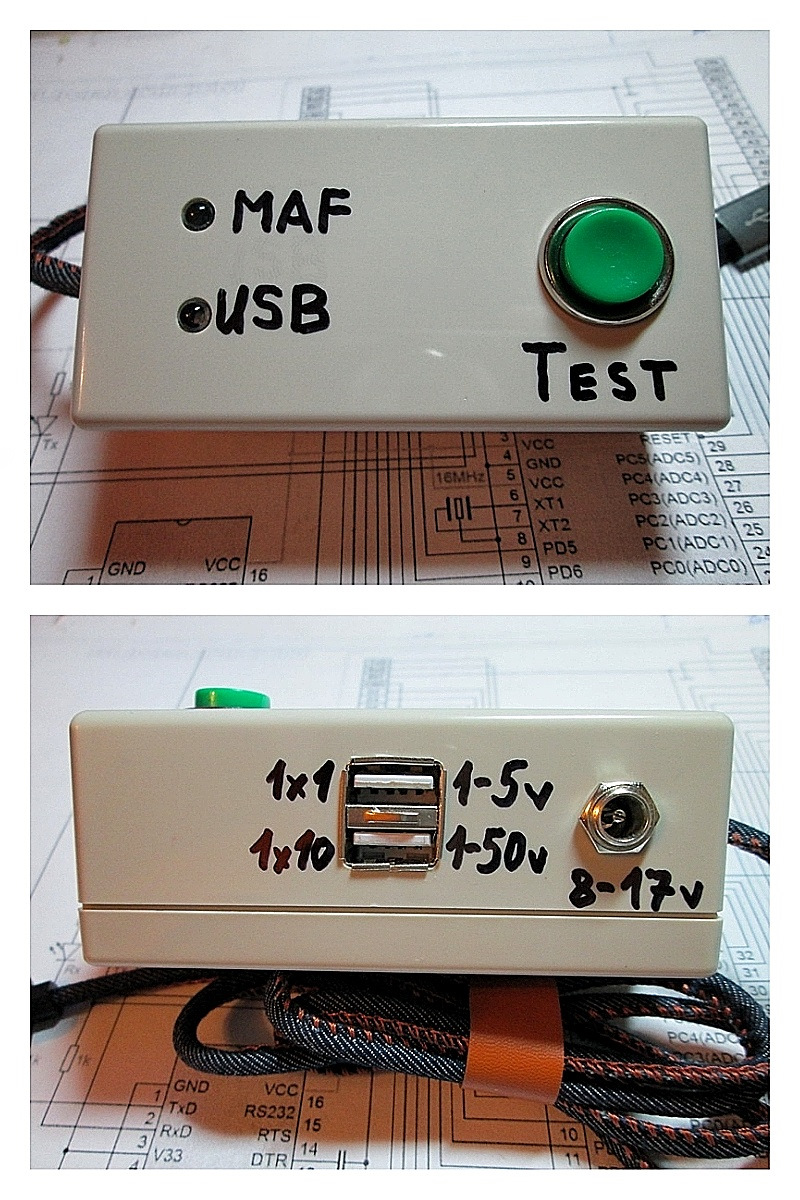

Осциллограф-тестер имеет вот такой вид.
Две лампочки, одна показывает подключение к компьютеру а другая показывает наличие (если нужно) внешнего питания для МАФа, от прикуривателя или от блока питания.
Зеленая кнопка нужна для проведения теста на время реагирования МАФа. При нажатии на нее отключается опорное напряжения мафа, а при отпускании напряжение появляется и на экране надо смотреть время реагирования.
Разъемы 1х1 и 1х10 это входы осциллографа-тестера. 1х1 это прямой вход и к нему можно подключать сигналы с амплитудой 0-5 вольта, использовать при тесте мафа, тесте катушек… Вход 1х10 имеет делитель один к десяти и подклучать к нему можно 0-50 вольт, при измерении надо умножать шкалу на экране на 10 что б получит реальное значение. Использовать этот вход для определения потолка мафа, замера напряжения на генераторе (проверка диодного моста) и вообще для всех не известных напряжений. Входы имеют защиту от перенапряжения, по сему не страшно подать больше но в розетку не втыкать, схема рассчитана на авто 🙂 Полярность тоже путать не надо. Черный провод всегда масса а красный плюс или сигнал.
Круглый и блестящий разъем это внешнее питание нужное только для мафов, 8-17 вольт. Черный провод минус а красный плюс.
Провод, выходящий сбоку, нужен для подключения к компьютеру по USB.
Приступим к подключению. Подключение состоит из двух этапов. Первый этап более сложный, надо поставить драйвер виртуального СОМ порта СР340 и выставить нужную скорость порта 12800. А второй этап установка программы отображения. Это просто, запускаешь файл и со всем соглашаешься, ярлычок сама сделает на рабочем столе.
Начнем с установке драйвера СОМ пота.

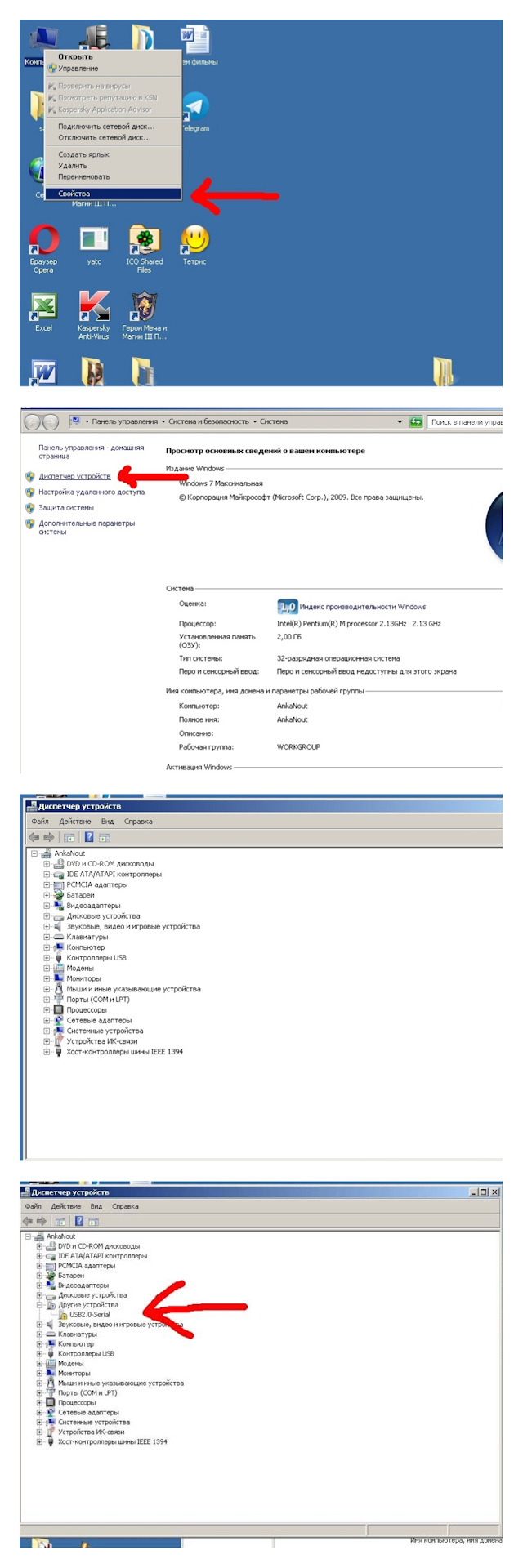

Щелкаем правой кнопкой мышки на «Компьютер», в меню выбираем «Диспетчер устройств», нажимаем не него и он откроется.
Тут ты видишь все устройства которые есть в компьютере.
Теперь вставляй USB шнур социллографа в USB гнездо компьютера.
Комп подумает секунд 5-10 и радостно скажет что появилось новое не известное устройство что ни будь типа USB2.0-Serial. Что б оно стало СОМ портом надо поставить драйвер. Может у тебя уже стоит драйвер. Тогда установка не нужна. Нужна будет только настройка скорости.
Устанавливаем драйвер.

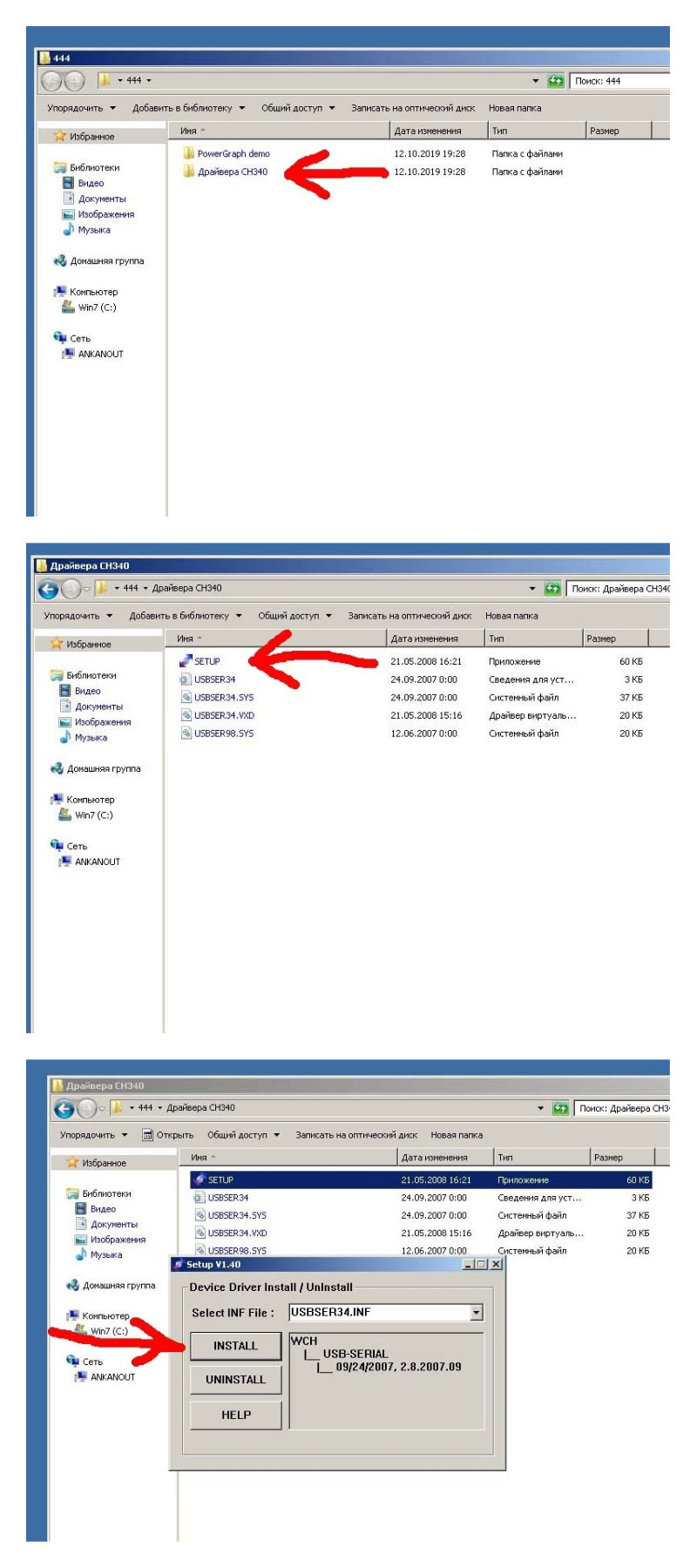

Распаковываешь архив с программой и драйвером, вот тут скачай у меня его www.sizov.org/files/osc.rar
Заходишь в папку «Драйвера СН340»
Запускаешь SETUP

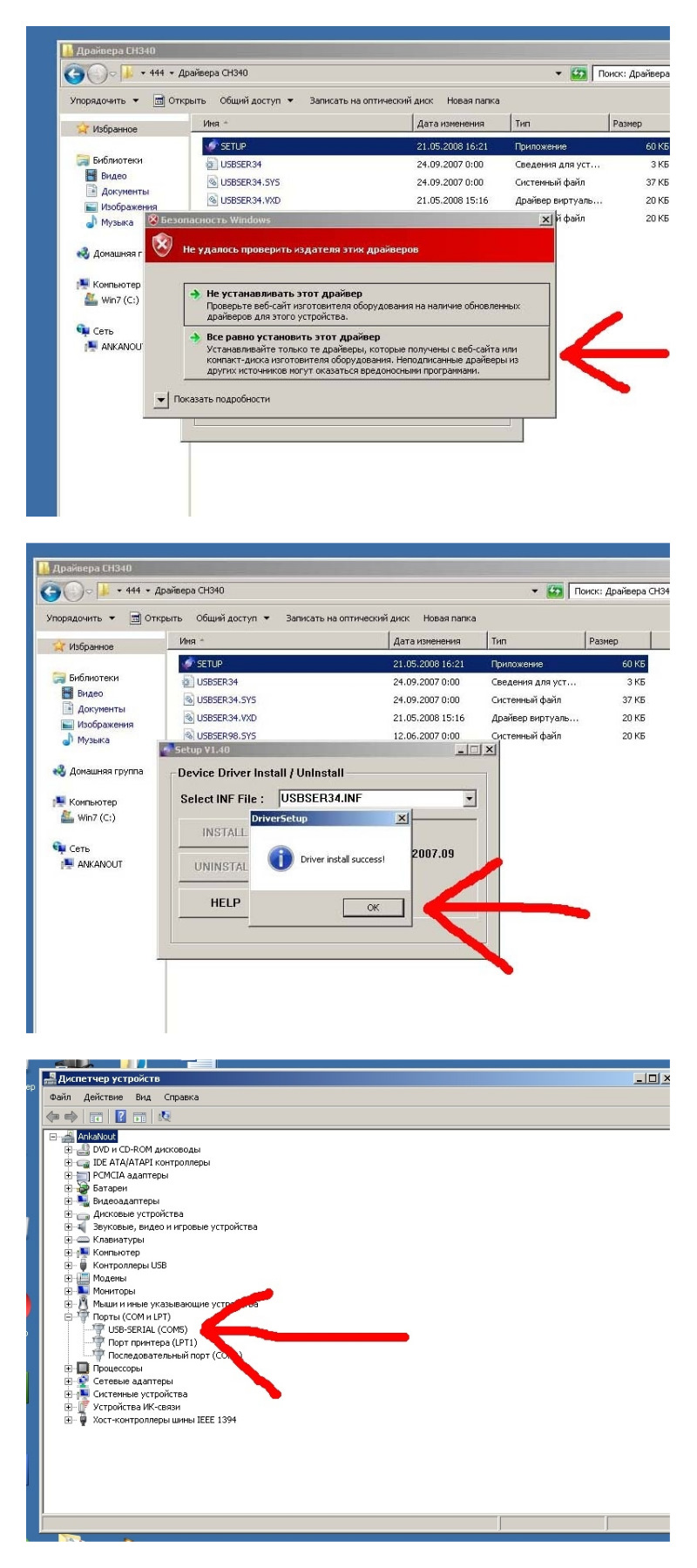

В появившемся окне нажимаешь INSTALL
Вылетит предупреждение, нажимаешь «Все равно установить этот драйвер»
Потом он выведет окошко что драйвер установлен. Надо нажать «ОК»
В Диспетчере устройств появится новый СОМ порт, номер может быть любой. потом настроим нужный.

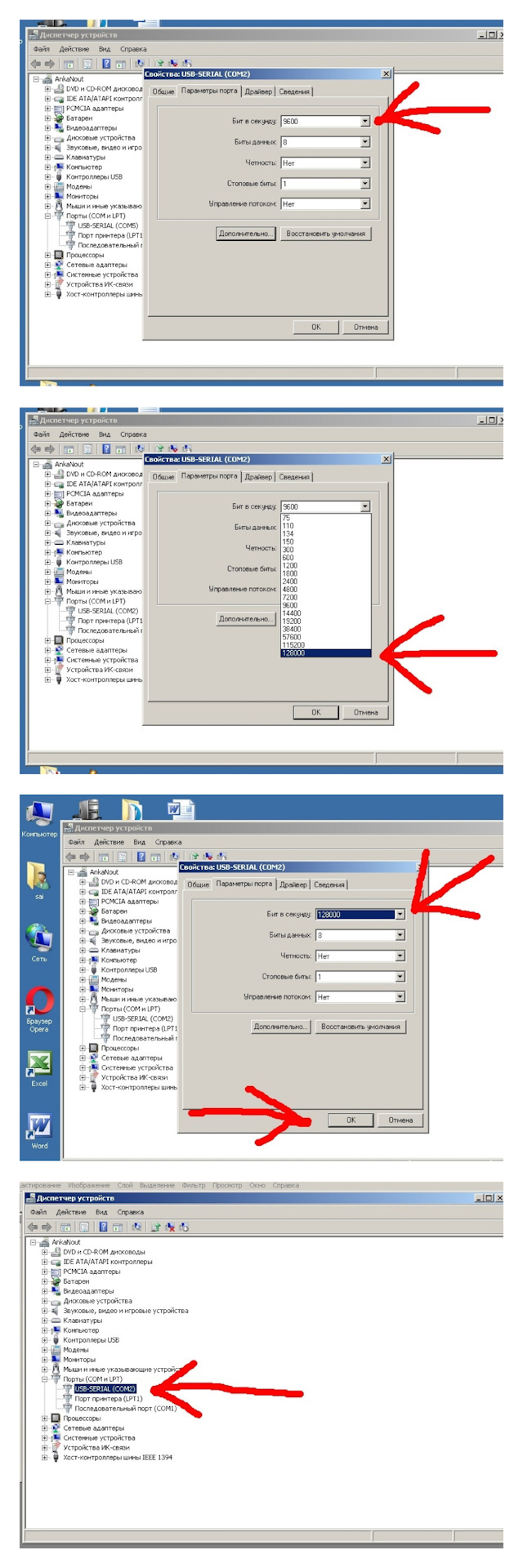

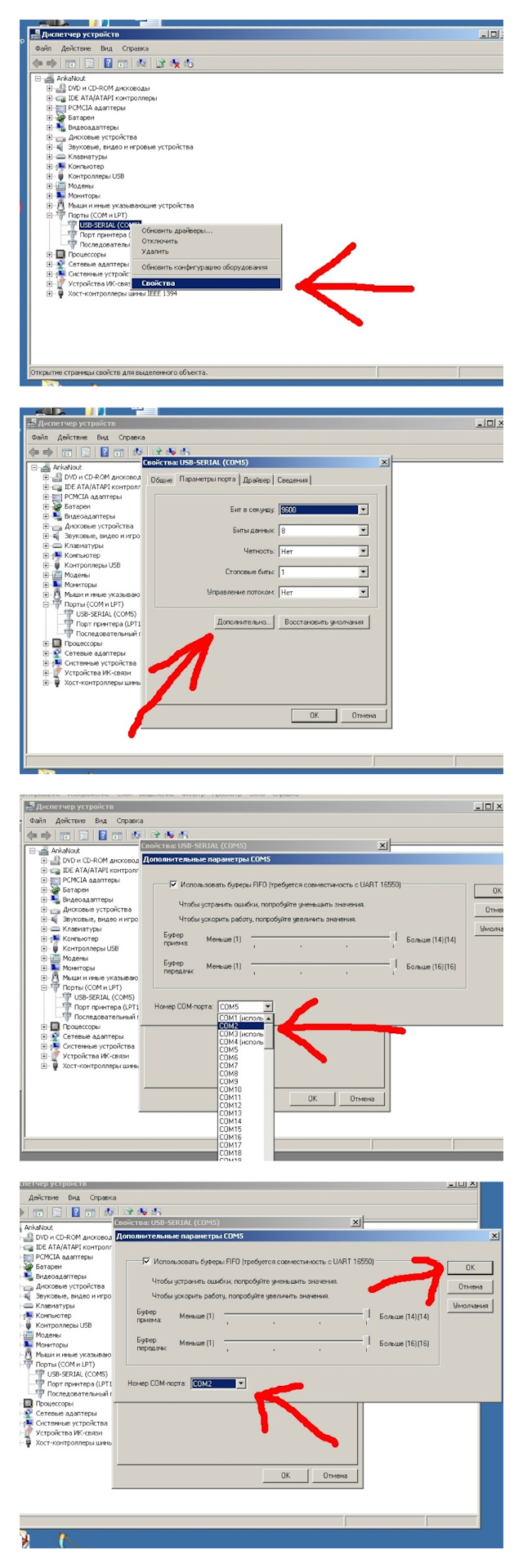

Теперь приступим к настройке параметров СОМ порта. Надо изменить его номер на №2 или3 или 4 и выставить скорость 128000
Щелкаешь правой кнопкой мышке на появившимся порте и выбираешь «Свойства»
В появившемся окне жмешь «Дополнительно»
Щелкаешь на стрелочку около номера порта и выбираешь СОМ2, даже если занят.
Убеждаешься что стоит СОМ2 жмешь «ОК»
Теперь надо изменить скорость. Щелкаешь на скорость.
Выбираешь 12800.
Убеждаешься что скорость стала 128000 жмешь «ОК»
Вот и все, порт настроен.

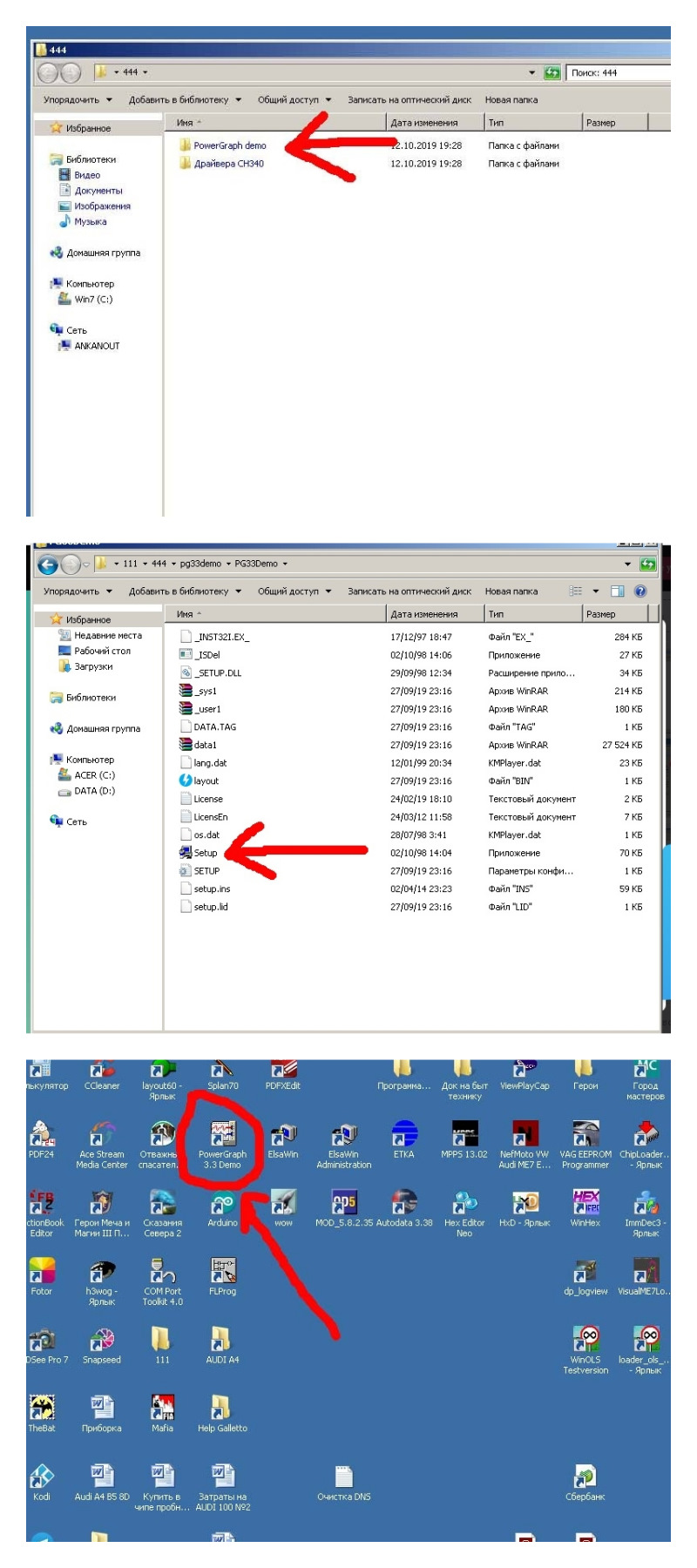

Теперь надо поставить программу PowerGraph 3.3 Demo. Она есть у меня в архиве или ее можно скачать совершенно бесплатно с сайта производителя, вот она www.powergraph.ru/soft/demo.asp#DemoVersion
Ставится программа элементарно и стандартно, по сему не буду подробно расписывать.
Заходим в каталог и запускаем «SETUP»… Программа ставится совершенно стандартно, спросит пару вещей на все соглашайся. В конце она создаст на рабочем столе вот такой ярлык.
Ну вот, все для работы готово 🙂
Запускаем программу PowerGraph
Подключаешь осциллограф к компу. Он подключается ДО запуска программы. Если в процессе измерений, особенно при тесте катушек он будет подвисать то это не страшно. Надо закрыть программу, отключить и заново подключить осциллограф к компу и запустить прогу, общую землю и помехоподавление не стал делать по определенным причинам. Причина проста, так от статики он только зависнет, а вот при наличии схемы выравнивания потенциалов он может и сгореть, вот такой парадокс, защита заключается в ее отсутствии :-))))

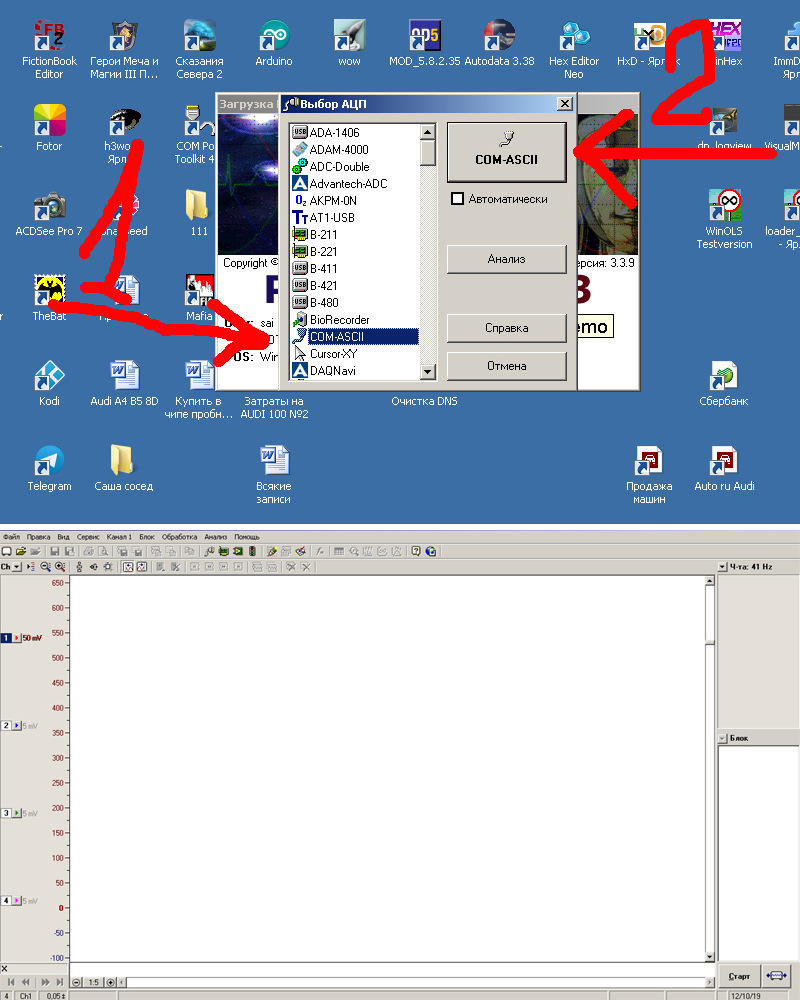

В открывшейся менюшке с помощью ползунка находишь «СОМ-ASCII» и выбираешь его. Этим ты говоришь программе откуда данные брать. Брать их надо с СОМ порта. Далее жмыхаешь на кнопку соединения. Вон я ее циферкой 2 подписал.
Откроется программа.
Теперь разберемся с интерфейсом программы… Он мощнейший и большинство спрятано в менюшках. Тебе они не нужны.

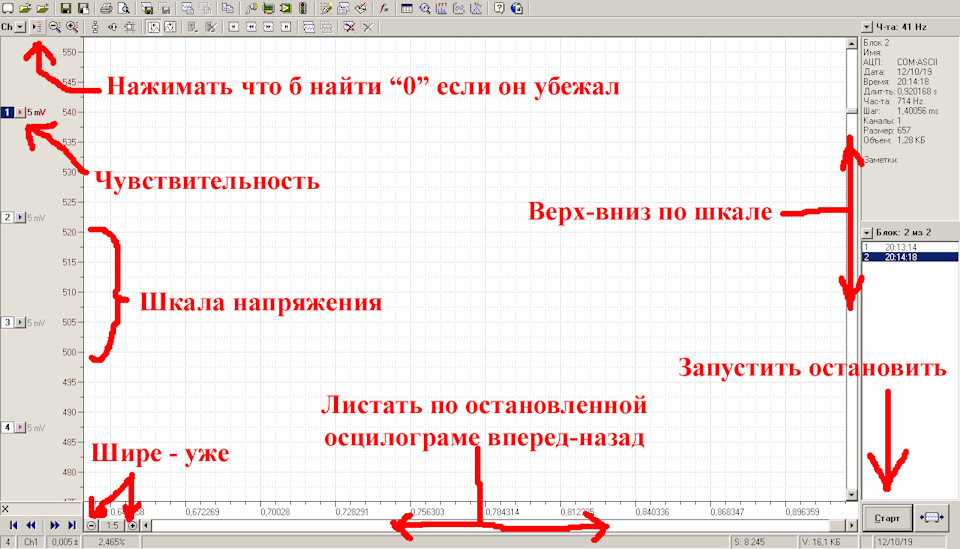

Вот я подписал основное, что б можно было сразу начать работать. Вроде все понятно.
Диапазоны напряжений доя конкретных измерений ставь как у меня и не парся и не подбирай. Тебе надо ставить как у меня 1. Чувствительность и 2. Шире-уже.
Более подробно на сайте у них смотри, там и видео есть… Хотя я думаю, минут за 15 сам разберешься 🙂
В самой программе надо сделать всего одну настройку. Надо установить нужный Диапазон. Он по умолчанию равен 1000 а нам надо 100.

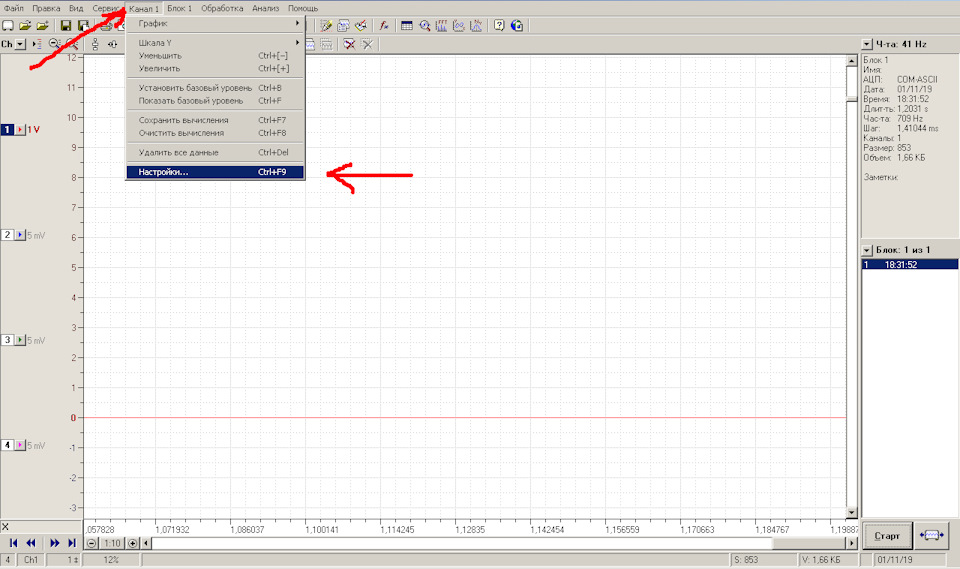

Заходим в менюшку «Канал 1», в ней нажимаем на «Настройки»

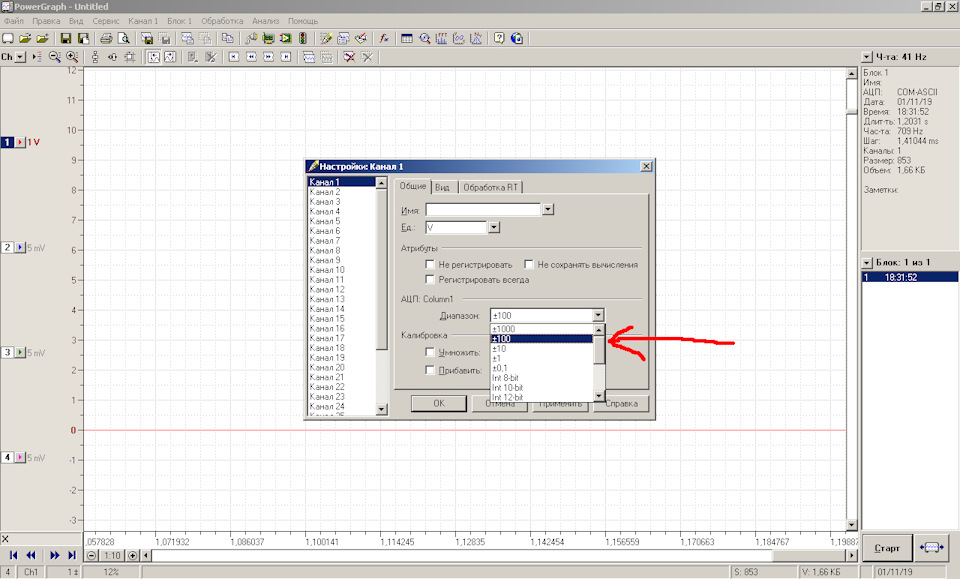

В появившемся окошке надо изменить диапазон с 1000 но 100! Потом нажать «применить» о «ОК». Вот и все. Временами смотри сюда, бывает сама на 1000 скидывается. Если скинется но 1000 то показания будут завышаться на 0.01…
Теперь приступим к проверке.

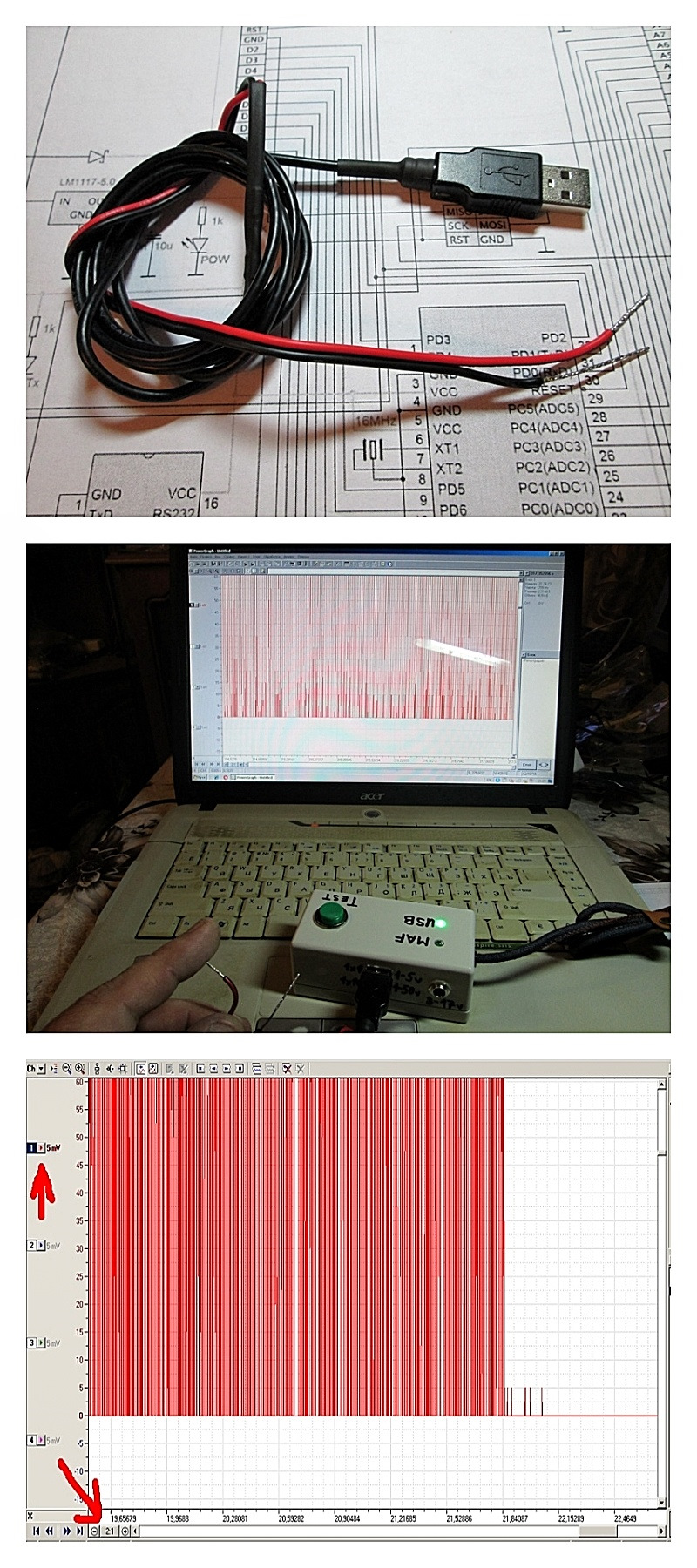

Возьми «шнур вход», подключи его в порт 1х1, внешнее питание не нужно. Оно только для мафов. Выстави параметры как у меня, всего 2 штуки, стрелочками показал. Проверь что б «0» был в видимой части экрана.

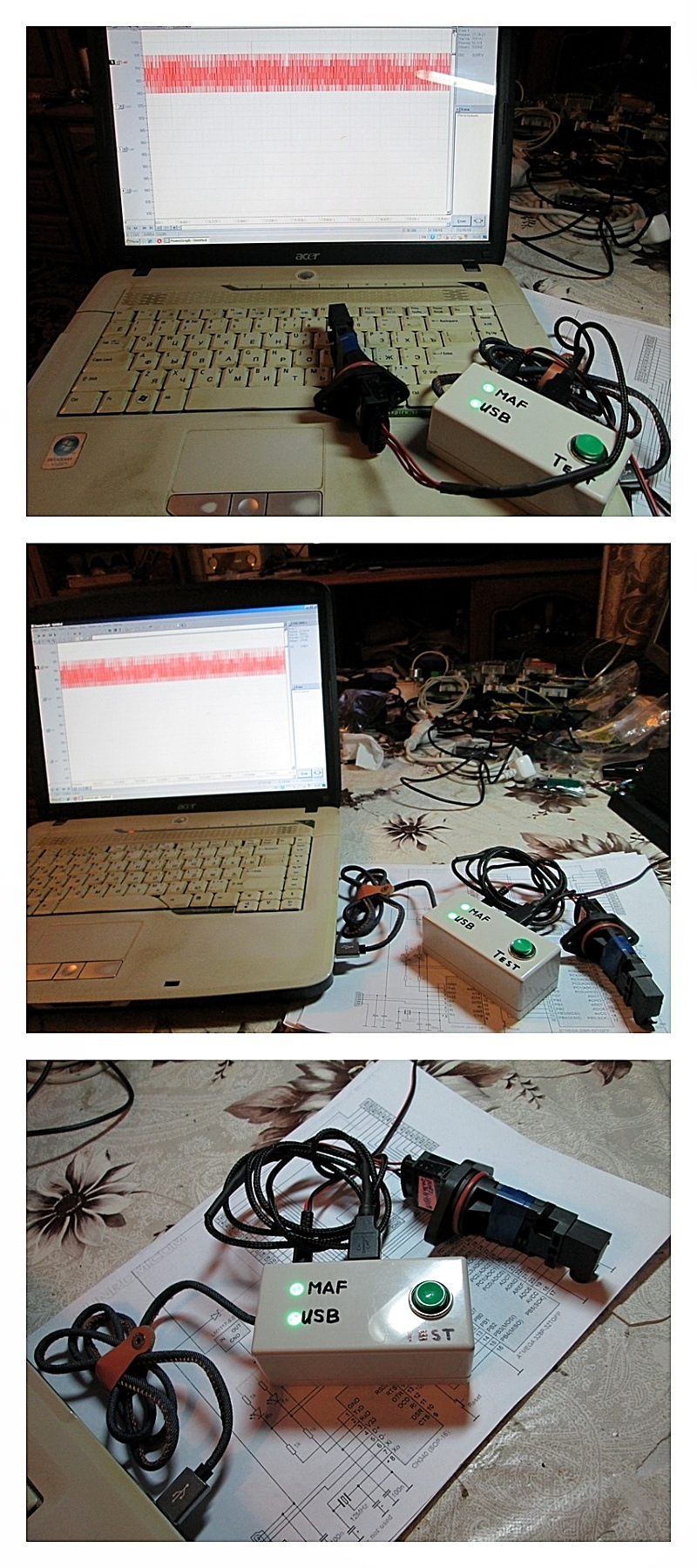

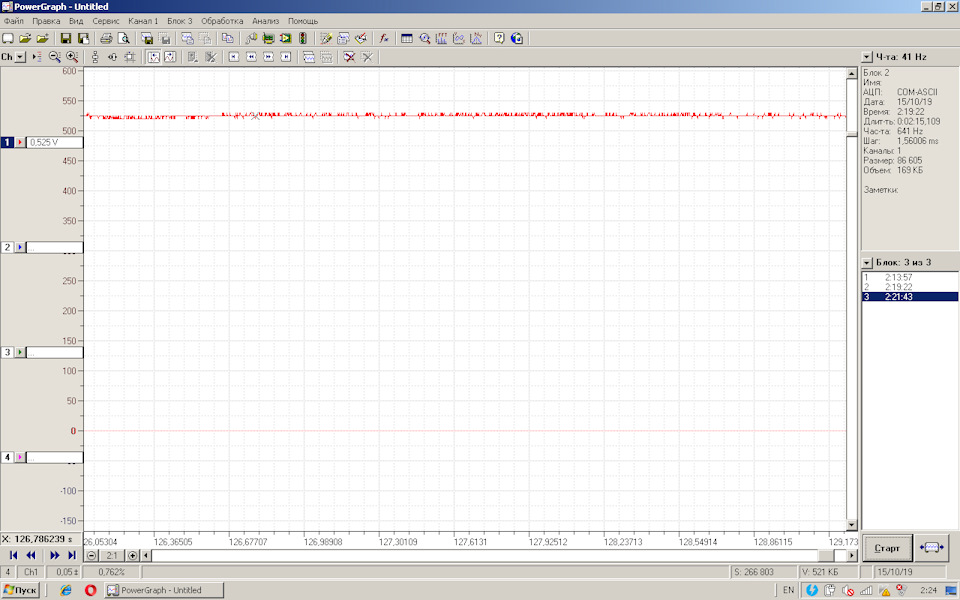

Теперь нажми «Старт» и трогай пальцем красный провод. На экране увидишь сигнал со своей тушки :-)))
Вот как на фото 🙂
Все, Прибор настроен и работает. Дальше занимайся тестами.
Сейчас я тебе для образца выложу некоторые примеры использования. Подробные образцы по мафам у меня в постах о мафах. Что б у тебя все было как у меня обращай внимание на эти две настройки, стрелочками которые указанны, больше на этом внимания заострять не буду…
Начнем с МАФа…
Берем шнурок для мафов. Подключаем его в 1х1, включаем внешнее питание.
Разъем вставлять вот так, пустой, без провода, пин к круглой части мафа. Если перепутаешь то не страшно, ничего не сгорит 🙂
Нажимаешь «Старт» и смотришь… На фото какой то убитый маф. Для измерения МАФа на столе его надо в пакет класть что б полностью был изолирован от движущего воздуха. Так же положение меняй, увидишь некоторую разницу…

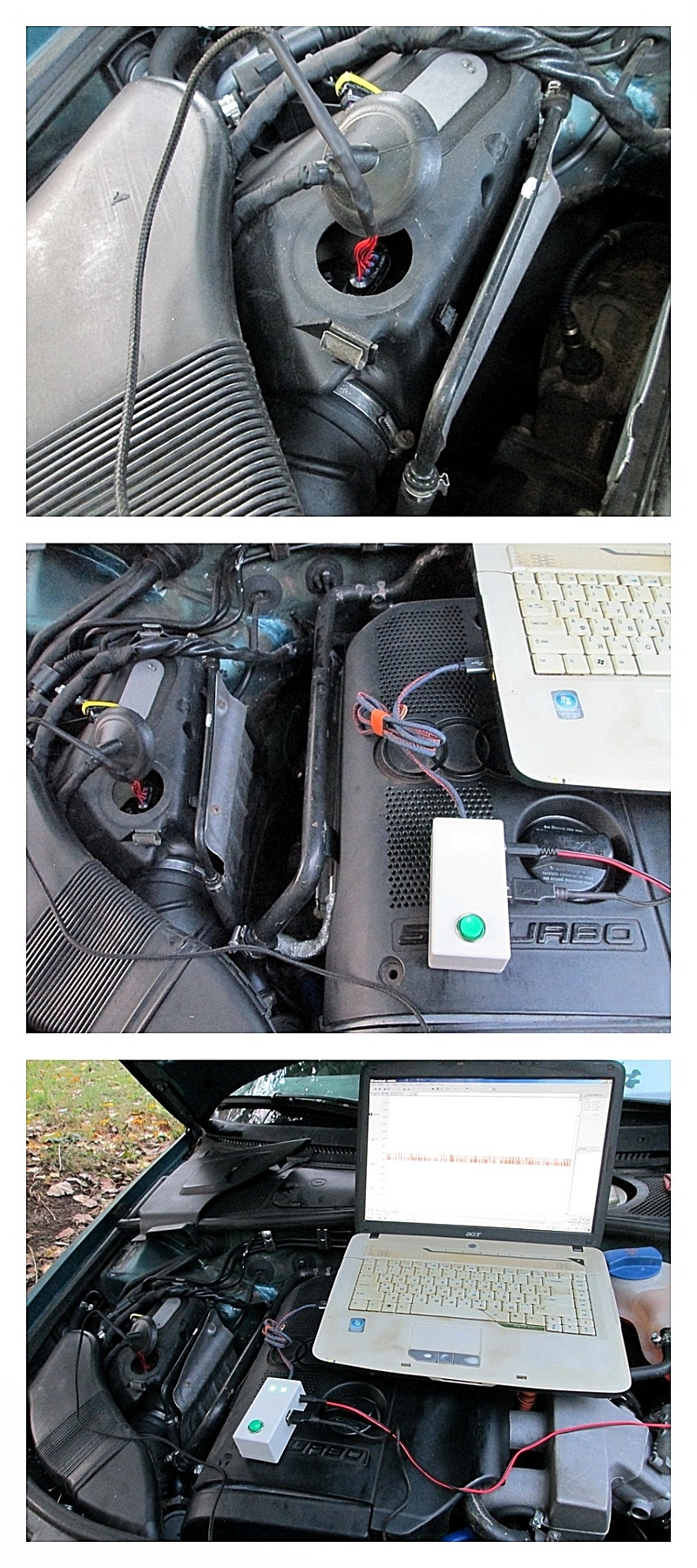

Вот так на машине МАФ смотрится, внешнее питание с прикуривателя…

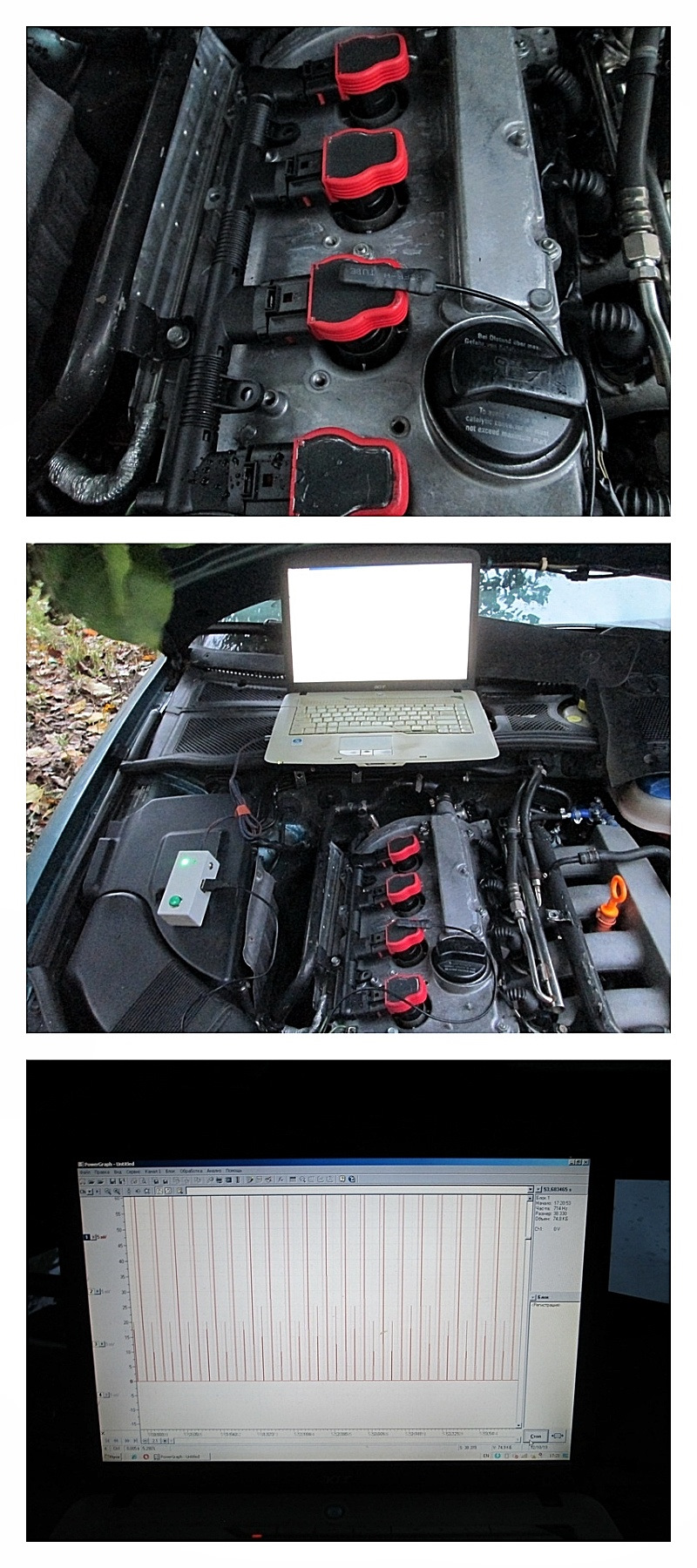

А вот так катушки проверять смотреть… Внешнее питание не нужно, датчик вставлять в 1х1…
Потолок показания мафа снимать воткнув шнур в 1х10, поток создавать пылесосом…

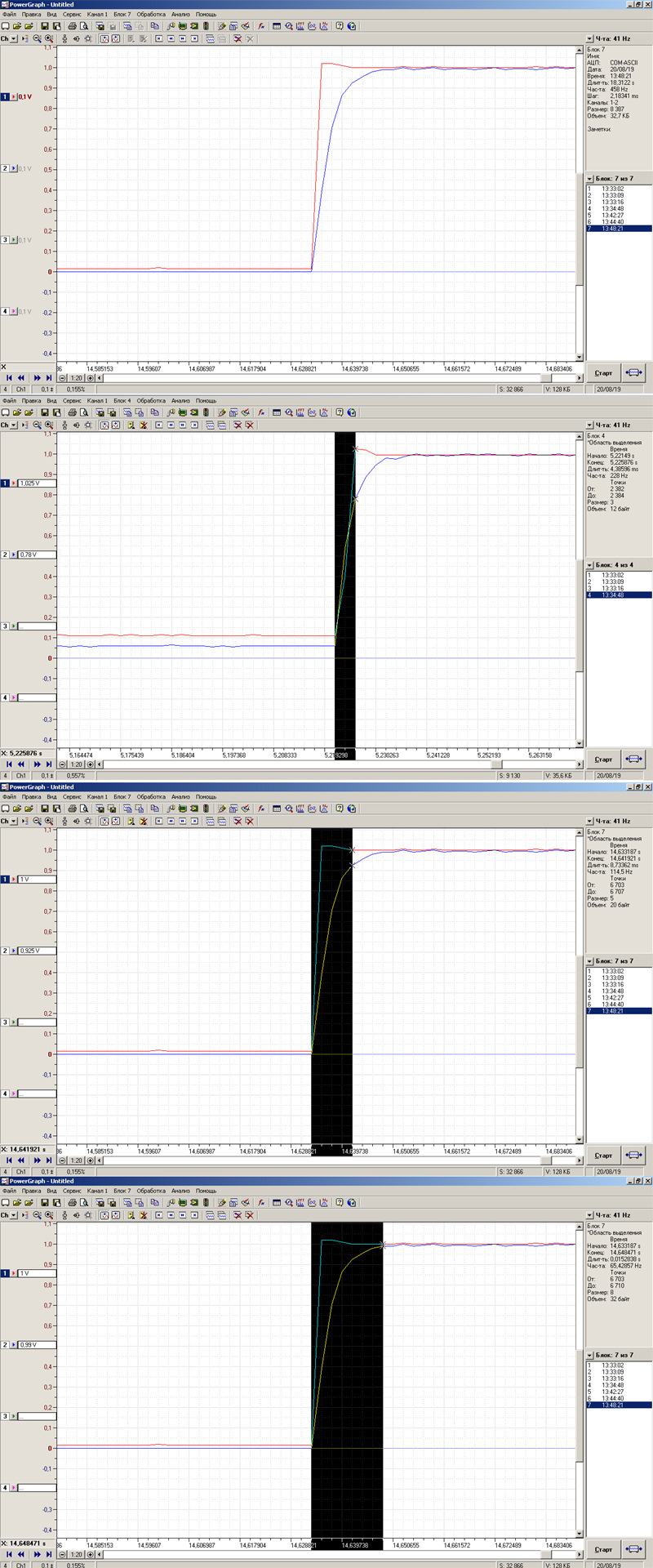

Вот время реагирования, нажимая кнопку делать «ступеньку». Красный хороший…
А вот распиновка разъемов.
Ну и так далее. Подробнейшее описание у меня в постах.
Уф… Написал как мог подробно 🙂 Если что спрашивай 🙂
Диагностика осциллографом
Здравствуйте, дамы и господа. По сложившемуся за последнее время обычаю, пост снова пишет сын, занимающийся ремонтом и обслуживанием авто.
Как вы знаете (вроде бы писал как то раз) из предыдущих постов — машина с момента покупки отказывается ехать, периодически глохнет, дёргается, пиннается в спину, кушает много бензина и замер при помощи ELM327 показывает что под капотом у нас вместо девяносто двух мустангов сидит всего 72 дохленьких ослика. Ну, и соответственно, с момента покупки я с этим автомобилем веду неравный бой, пытаясь выселить из моторного отсека ишаков и заселить туда уже наконец тех самых, так горячо любимых и так долго ожидаемых мустангов.
14-15 февраля) на приёмную трубу был установлен новый лямбда зонд от автомобиля ВАЗ-2110. Купил его за 1500 рублей в магазине автозапчастей на трассе, у нас на окраине деревни. Ниссановский «типа оригинальный» меня ужаснул ценой и я поскорее постарался забыть его как страшный сон. Что бы мозги не выдавали ошибку, что типа выбит катализатор, что высокий уровень сигнала с ЛЗ2 и прочее — установил самодельную обманку в проводку ЛЗ. Как это выглядело — на фото.
С этим моментом почти всё хорошо — напряжение правильное, амплитуда хорошая, мозги не ругаются. Машина — прямо таки озверела. (по сравнению с тем, что было раньше) Стала ехать намного приятнее, появился запас мощности при движении по трассе, иногда даже из спортивного интереса «проверяю» — стараюсь тронуться и уехать со светофора раньше, чем какая нибудь свежая гранта/калина/иномарка… Но, это всё шалости и не показатель.
Дальнейшая борьба развивалась следующим образом — после очередной чистки дроссельной заслонки, КХХ и РХХ машине как то уж совсем поплохело — стала глохнуть практически при каждом сбросе педали газа, при нажатии на педаль на стоящем авто, пытаясь выдерживать обороты скажем 3000-3500, стрелка тахометра подскакивет до 2000-2500, потом падает до 1800 и начинает скакать как мячик на резинке между 1800 и 2100. Очень мне это не понравилось, озадачило и даже немножко напугало. Взялся курить форумы. Прочитав примерно половину интернета был уже морально и физически готов к замене цепи ГРМ, но верить в это всё же по прежнему отказывался.
Следующим ходом с моей стороны стала капитальная проверка датчиков, до которых смог дотянуться, катушек зажигания и форсунок. Вот тут я выпал в крайнюю степень о…уения. КАК ТАК?! ПОЧЕМУ этот автомобиль до сих пор заводится и куда то даже едет? Но, обо всём по порядку…
Так сложилось, на прошедшее 23-е февраля мне был подарен двухканальный USB осциллограф от компании Мотор-мастер, под названием Disco2. Хочу вам сказать — очень замечательный и полезный инструмент в борьбе с автомобилем, особенно, когда хоть чуть чуть понимаешь то, что видишь. ))) Собственно, что произошло — подключился к ДПРВ (датчик положения распредвала) — увидел какую то совсем уж страшную картину — вместо «расчёски» из почти шестидесяти импульсов с двумя пропусками мой датчик выдал мне повторяющийся цикл 3421 3421 то есть 3 импульса, затем «пробел», 4 импульса, «пробел», 2 импульса, «пробел», один импульс, «пробел» и всё по новой. По причине нехватки знаний уже практически приговорил его и заодно ДПКВ(датчик положения коленвала) к замене. Но тут, совершенно случайно нашёл в интернетах обьяснение, что на ниссанах этот датчик именно так и должен работать и что это нормальная и исправная железяка, не требующая замены или лечения. Уфффф… Хорошо. +2000 деревянных к моему бюджету. )))
Дальше пошла проверка форсунок по очереди — стою перед открытым капотом и считаю с лева на право 1-4
Закончив с форсунками и попричитав про себя по поводу двух умерших я двинулся дальше — к катушкам зажигания. Я не знал что меня ждёт…
Итого: две форсунки из четырёх и четыре катушки из четырёх подлежат снятию и уничтожению! Твою ж налево! Лучше бы я туда не лазил и всего этого не видел. ))) И тут у меня снова возникает тот же самый вопрос: ПОЧЕМУ этот автомобиль до сих пор едет и даже в некоторых моментах немножко радует тем, как он едет? Как ему это удаётся?
Кроме катушек и форсунок была снята осциллограмма с ДПДЗ, но там ничего интересного нет. Он исправен и график ровно такой, как на любой другой исправной ДЗ.
В планах на ближайшее время — приобрести не сильно дорогой и мощный ноут, с живым аккумулятором, что бы его не приходилось постоянно держать на розетке (может, у кого есть ненужный? пару-тройку килорублей я впринципе под это дело выделить готов) и лезть под машину. Там ещё много неизведанного. Особенно мне интересно подключить осциллограф к лямбдам, к двум сразу, для того, что бы сравнить их скорость реагирования и выдаваемые напряжения. Кроме того — очень, ОЧЕНЬ интересно подключить на один канал осциллографа ДПРВ, а на другой — ДПКВ и выяснить, в каком положении относительно друг друга находятся эти два вала, не растянута ли цепь, а если растянута, то на сколько. Ну и кроме того — там ещё много чего можно померить и посмотреть. Всё описывать не буду, кому интересно — welcome to google.
По планам на искоренение выявленных неисправностей — ходил на экзист. Читал. Смотрел. Ушёл на авторазбор.рф 80% вероятность того, что в ближайшее время буду заказывать именно там. Катушки по 1000 рублей, форсунки по 700. И буду очень сильно надеяться на то, что с разбора мне приедут катушки, которые я установлю, подключу и при проверке осциллографом увижу правильные сигналы. Кстати вот они — на картинке ниже.
Ну, а пока — всё. Будет что-то новенькое — выложу сюда или в контакт. Следите, читайте. Надеюсь, вам было интересно и, может быть, вы даже вычитали что-то полезное. ))) Аривидерчи.
Простой 4х канальный осциллограф для диагностики автомобиля.
Вот потребовался мне автомобильный осциллограф, посмотрел цены, удивился… Цены как на крыло самолета. Кстати, не понятно почему, ведь параметры осциллографа для тестирования авто крайне низки, как по частотам так и по напряжению. По сему решил сам себе сделать.
1. Вид осциллографа – USB приставка к ноутбуку, ибо на большом экране смотреть удобно, можно сохранять для последующего анализа ну и т.д. и т.п.
2. Тип сигнала – Переменный, Постоянный, Положительная полярность. Работа с отрицательными напряжениями не нужна.
3. Кол-во каналов – 4, больше смысла не вижу, но с возможностью расширения до 8.
4. Максимальное входное напряжение — вольт 50, выше смысла нет.
5. Чувствительность — 1 милливольт, больше тоже не надо 🙂
6. Частота — до 20Кгц, для миллисекундных сигналов за глаза хватит, а других там нет 🙂
7. Удобная программная оболочка.
Начну с самого важного – Оболочки для автомобильного осциллографа. Да да, именно с оболочки. Ибо железо не сложно любое сделать, а вот удобная оболочка это реальный дефицит. Оболочки которые просто тупо показывают сигнал в реальном времени для автомобильного осциллографа крайне не удобны, ибо часто нужно анализировать сигнал продолжительное время и иметь возможность «отмотать» назад. По сему нужна оболочка типа Самописец-Осциллограф. И что б каналов было не менее 4х…
Долго лопатил просторы интернета на наличие удобной оболочки и в итоге нашел! Называется PowerGraph. Разработала эту прекрасную программу ООО «ДИСофт». На сайте у них есть платная и бесплатная версия. В принципе это софт для промышленного использования но он на все 100% подходит для моего осциллографа, работает в режиме самописца и в режиме чистого осциллографа. Эта программа предназначена для:
1. Сбор данных с различных измерительных устройств и приборов.
2. Регистрация, визуализация и обработка сигналов в режиме реального времени.
3. Редактирование, математическая обработка и анализ данных.
4. Хранение, импорт и экспорт данных.
Это малая часть того что она умеет 🙂 И самое главное есть бесплатная версия. Остановился на ней, в сравнении с другими, а я перепробовал более десятка, это просто идеал для автомобильного осциллографа.
Вот она какая, на мой взгляд, самая лучшая. Это не реклама, это факт 🙂 ИМХО конечно.
Ну вот, с софтом определился, теперь надо определится с интерфейсом, не буду грузить вас своими муками выбора, я остановился на СОМ порте. С ним работать просто, пропускной способности для поставленных задач с избытком, в выбранном софте есть драйвер вывода информации с СОМ пора.
Теперь железо, а точнее что использовать в роли АЦП. Железо должно быть доступное, стабильное, не дорогое и легко программироваться. Долго не думал, остановился на микроконтроллере АТмега 328р. Программируются эти микроконтроллеры банально на С++, точнее на упрощенном С++.
Очень удобно то что этот микроконтроллер можно купить уже распаянным на плате с минимально нужной обвязкой., Ардуино сее называется 🙂 То есть не надо самому плату разводить и паять, удобно. Всем параметрам, из моего ТЗ, АТмега 328р отвечает полностью, по сему использовать буду ее.
Для миниатюризации я вот такую взял. Она имеет 8 аналоговых входов, отвечающих всем требованиям ТЗ, имеет на борту эмулятор СОМ порта на СН340, питание берет напрямую с USB порта. В общем то что нужно. Ардуинку можно любую использовать на 328р
Вот схема этой платы. На ней стоит сам микроконтроллер АТмега 328р, банальный эмулятор СОМ порта на СН340, кварц и стабилизатор питания на ЛМке для запитки от внешнего источника, если надо, вот и все, ну пара лампочек и фильтров не в счет 🙂 То есть все то что нам нужно и ничего лишнего! Не зря говорят — Совершенство в простоте.
Теперь надо написать программку для микроконтроллера. Нам нужно что б постоянно опрашивался аналоговый вход и данные о величине напряжения постоянно, онлайн так сказать, шли в СОМ порт. Если каналов несколько, то опрашиваются по кругу все нужные входы и данные идут на СОМ порт с разделителем табуляция. Вот так все просто.
Вот скриншот того что должен выдавать микроконтроллер в СОМ порт для нашей программы PowerGraph.
Осциллограф у меня будет работать в 4х режимах — 1канал, 2канала, 3канала и 4 канала.
Переключение между каналами будет осуществляться по кругу нажатием на кнопку.
При включении канала будет загораться светодиод индикации работы канала.
Вот написал программку. Сам я не программист, по сему написал как смог, сильно не критикуйте, расстроюсь 🙂 Программа полностью рабочая и проверена не однократно в деле. Как заливать программу в плату рассказывать не буду, в инете на каждом углу это с картинками рассказано 🙂
Вот сама программа.
int regim=1;
int flag=0;
void setup()
<
digitalWrite(07, HIGH);
Serial.begin(128000);//скорость СОМ порта должна совпатать со скорость в драйвере
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
>
void loop()
<
if(digitalRead(07)==HIGH&&flag==0)//если кнопка нажата
// и перемення flag равна 0, то …
<
regim++;
flag=1;
if(regim>4)//ограничим количество режимов
<
regim=1;//так как мы используем только одну кнопку,
// то переключать режимы будем циклично
>
>
if(digitalRead(07)==LOW&&flag==1)//если кнопка НЕ нажата
//и переменная flag равна — 1, то …
<
flag=0;//обнуляем переменную «knopka»
>
if(regim==1)//первый режим
<
digitalWrite(2, HIGH);//включение светодиода
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
// читаем аналоговый вход pin 0:
int port0 = analogRead(A0);
//Преобразовываем аналоговые показания (которые идут от 0 до 1023) в напряжение (0 — 5 В)
float voltageport0 = port0 * (4.745 / 1023.000);//4.745 опорное напряжение, замеряется при калибровке на плате
// выводим значение напряжения в порт
Serial.println(voltageport0,3);// печатаем значение в порт и жмем энтер
//задержка для стабильности
delay(1);
>
if(regim==2)//второй режим
<
digitalWrite(2, HIGH);//включение светодиодов
digitalWrite(3, HIGH);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
int port0 = analogRead(A0);
int port1 = analogRead(A1);
float voltageport0 = port0 * (4.745 / 1023.000);
float voltageport1 = port1 * (4.745 / 1023.000);
Serial.print(voltageport0,3);// печатаем значение в порт
Serial.print(» «);// печатаем таб
Serial.println(voltageport1,3);// печатаем значение в порт и жмем энтер
delay(1);
>
if(regim==3)//Третий режим
<
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
int port0 = analogRead(A0);
int port1 = analogRead(A1);
int port2 = analogRead(A2);
float voltageport0 = port0 * (4.745 / 1023.000);
float voltageport1 = port1 * (4.745 / 1023.000);
float voltageport2 = port2 * (4.745 / 1023.000);
Serial.print(voltageport0,3);
Serial.print(» «);
Serial.print(voltageport1,3);
Serial.print(» «);
Serial.println(voltageport2,3);
delay(1);
>
if(regim==4)//Четвертый режим
<
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
int port0 = analogRead(A0);
int port1 = analogRead(A1);
int port2 = analogRead(A2);
int port3 = analogRead(A3);
float voltageport0 = port0 * (4.745 / 1023.000);
float voltageport1 = port1 * (4.745 / 1023.000);
float voltageport2 = port2 * (4.745 / 1023.000);
float voltageport3 = port3 * (4.745 / 1023.000);
Serial.print(voltageport0,3);
Serial.print(» «);
Serial.print(voltageport1,3);
Serial.print(» «);
Serial.print(voltageport2,3);
Serial.print(» «);
Serial.println(voltageport3,3);
delay(1);
>
>
Программа закончена и отлажена.
Приступим к электронной части.
Схему приводил выше. Из нее видно что плата имеет 8 аналоговых входов, 14 цифровых входов/выходов. Вот и будем работать с ними.
Аналоговые № 0,1, 2, 3 будем использовать как входы осциллографа. Сделаем для них защиту и дополнительный вход через делитель 1х10, так как подавать на микроконтроллер максимум можно всего 5.2 вольта. С делителем можно будет работать с напряжениями до 50 вольт, что полностью перекрывает наши потребности.
Цифровые № 2,3,4,5 будем использовать для светодиодов, они будут индицировать включенные аналоговые входы.
Цифровой №7 будет подключен к кнопке которая будет переключать режимы моего осциллографа.
Еще будет кнопка Бут режима. Плата по умолчанию в бут режиме, но для работы это не удобно, ибо управление идет через RESET. При обращении к СОМ порту идет инициализация СОМ порта и чип эмулятор посылает резет на микроконтроллер. То есть при запуске программы плата ребутится и сбрасывает настройки которые выставили кнопкой, это не удобно. Для того что бы этого безобразия не было, я сее отключаю с помощью кнопки. Она подключает вход микроконтроллера «RESET» к электролитическому конденсатору 10Мкф, конденсатор сглаживает посылку на перезагрузку. Эта же цепь используется при заливке прошивки, по сему на момент программирования надо конденсатор отключать. Назвал эту кнопку Бут кнопкой 🙂
Ну вот, как подключать понятно, осталось воплотить в железе.
Начнем с защиты и делителя.
Защиту будет обеспечивать стабилитрон на 5.1в. А делитель будет обычный на резисторах.
Так как сигналы у нас будут низкочастотные, это сильно упрощает жизнь. В расчетах делителя не надо учитывать внутреннее сопротивление приемника, не надо согласовывать вход с делителем, не надо учитывать волновое сопротивление кабеля и разъемов.
Надо просто посмотреть в даташите на микроконтроллер на какое сопротивление выхода оптимизирован его АЦП, и сделать делитель с таким выходным сопротивлением. Так мы добьемся максимальной точности в 0.005 вольта. В даташите написано что он оптимизирован под 10Ком выходного сопротивления нагрузки. Внутреннее сопротивление АЦП 100Мом…
Вот такую схему я посчитал. R1 и R2 собственно сам делитель, R2 еще задает сопротивление выхода делителя, я его взял 10Ком, так как ЦАП оптимизирован именно на такое сопротивление. R3 и VD1 это защита от перенапряжения. На вход АЦП нельзя подавать больше 5.2в. VD1 стабилитрон на 5.1в, можно использовать любой. R3 токоограничивающий резистор, ограничивает ток стабилитрона когда он открывается. Вот такой простой делитель с защитой.
А вот финальная схема. Плату Ардуино можете любую использовать.
По подробней распишу:
1. Входной сигнал через входные делители с защитой идут на аналоговые входы А0, А1, А2, А3.
2. К цифровым входам/выходам D2, D3, D4, D5 подключены светодиоды через токоограничивающие резисторы. Для моих диодов это 500Ом.
3. К цифровому входу/выходу D7 подключена кнопка, ей режим работы выбирается.
4. Конденсатор С1 10мф, через кнопку с фиксацией или ползунковый переключатель, подключен к входу RSET. Это у меня Бут режим так реализован.
5. Схема не нуждается в настройке и работает сразу. НО! Для проведения точных замеров ОБЯЗАТЕЛЬНО! Нужно откалибровать плату. Для этого на выходе «5V» платы нужно замерить реальное напряжение цифровым тестером и вписать в программу! У меня вписано допустим 4.745 у вас другое будет. Это опорное напряжение ЦАП, обычно колеблется от 4.650 до 5.080. Колебания зависят от качества платы, падения напряжения на диоде шотки (смотри схему), падения напряжения в усб проводе, напряжения которое выходит из ноута. В общем замерили и втоптали в программу, там во всех местах свое напряжение поставить надо.
Вот так все просто 🙂
Ну раз схему разработали то настала пора воплотить это все в «железе».
Берем какой либо корпус, разъемчики, кнопку, переключатель, резисторы диоды, стабилитроны и начинаем из этого всего создавать автомобильный осциллограф.
Вот такой набор деталей у меня.
Для начала подготовим корпус. Просверлим все отверстия.
Далее, навесным монтажом, смонтируем делители прямо на блоке разъемов.
Вот так, просто – надежно — удобно.
Теперь примерим плату, проведем формовку выводов делителя и на них напаяем плату.
Вот так вот. Выходит очень удобно и компактно.
Смонтируем в корпус светодиоды, кнопку, переключатель и конденсатор. Вот так. Длинна проводов достаточная но не избыточная.
Почти все готово, осталось впаять плату в корпус.
Привинтить блок разъемов в корпус. Взять синюю изоленту, без нее ни как! Сделать ограничитель для УСБ провода.
Теперь можно закрыть корпус, залить прошивку и проверить работу. У меня все ОК.
Вот и все, мой автомобильный осциллограф готов.
Им можно смотреть-диагностировать расходомер(МАФ), генератор, катушки, датчики положения колена и распредвалов. Смотреть правильность установки ГРМ, Смотреть форсунки, по пульсации топлива в рампе можно косвенно смотреть работу насоса и регулятора давления топлива… В общем полезный зверек в хозяйстве. Особенно он полезен когда какое либо устройство отказало не полностью, а ушло от параметров и мозг не видит этого.
Пора приступать к испытанием на авто.
Все отлично и очень удобно. Как и планировал 🙂
Тему датчиков в этом посте не затрагиваю, ибо очень она объемная. Но все датчики легко самому изготовить и емкостные и индуктивные и контактные… Может отдельно напишу об них…
Вот так просто можно сделать себе качественный автомобильный осциллограф.
На этом все, ни гвоздя вам ни жезла 🙂
