Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида – прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками – придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный – минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый – комплексный видео выход. Бывает ещё управление – белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный “тюльпан” – должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку – работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида – инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть – всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры – придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры – чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную – она лучше “видит” при плохом освещении.

Видео инструкция

Источник

Расширяем области видимости: установка камер парковки

Начну с того, что при парковке на солярисе не видно ни опы, ни капота) Поэтому по началу было вообще тяжко куда то парковаться.

Приобрел камеру парковки (сразу вместе с новым ГУ). Камера специально разработана для китайской версии соляриса — верны.

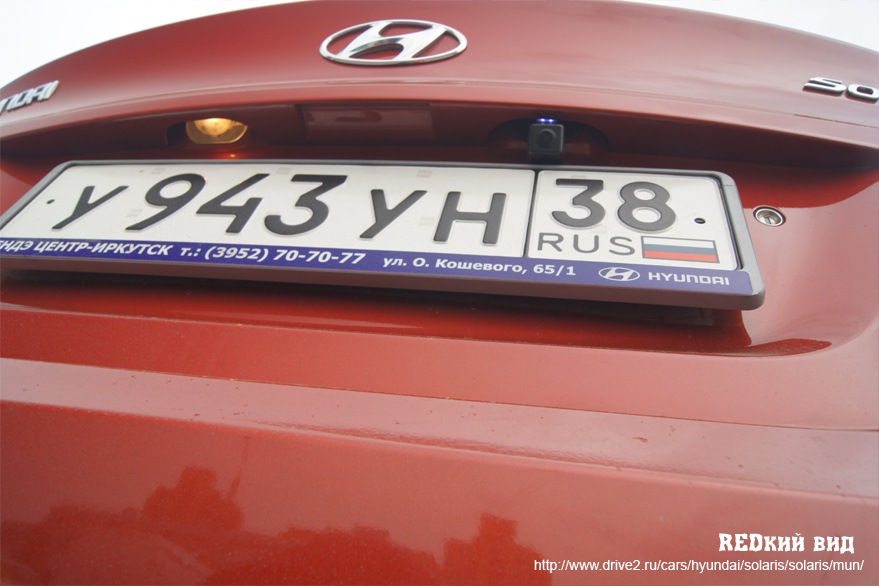

Камера устанавливается вместо одного плафона подсветки номера.

1) Открываем багажник
2) Нажимаем на защелки плафона и вытаскиваем его
3) Защелкиваем камеру вместо него. Так как камера специализированная, то все подходит идеально

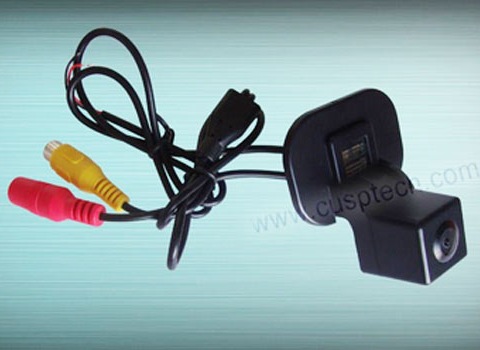

На фото камеры виден красный и желтый тюльпан. Желтый идет к ГУ в разъем Camera IN. ОТ красного тюльпана идет два провода для питания камеры. Я подключил их к лампе заднего хода.

Ну и еще один важный момент. Вместе с желтым тюльпаном идет красный проводок, его мы подключаем на плюс заднего хода, а свободный конец подключаем к ГУ (провод Back detection)

Провода прокладывал под обшивкой, со стороны пассажира.

В итоге у нас получается вот что:

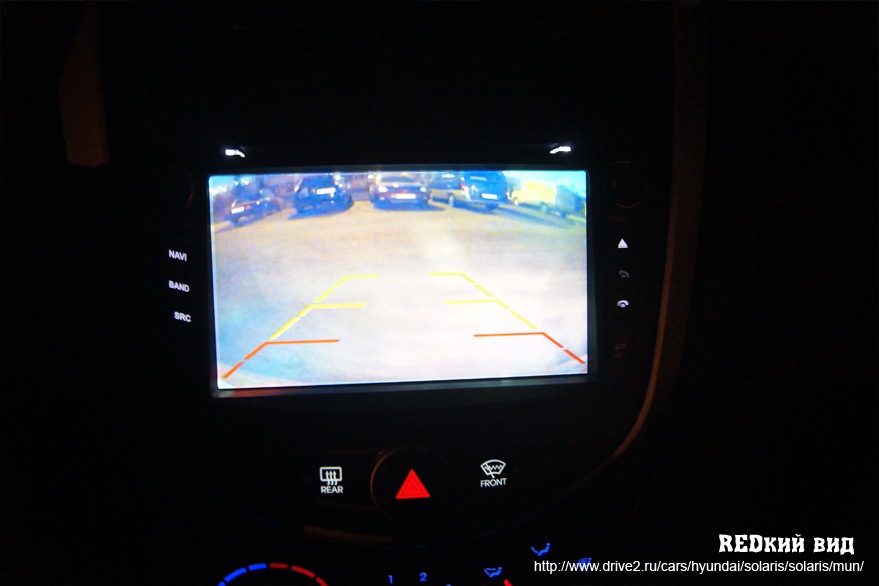

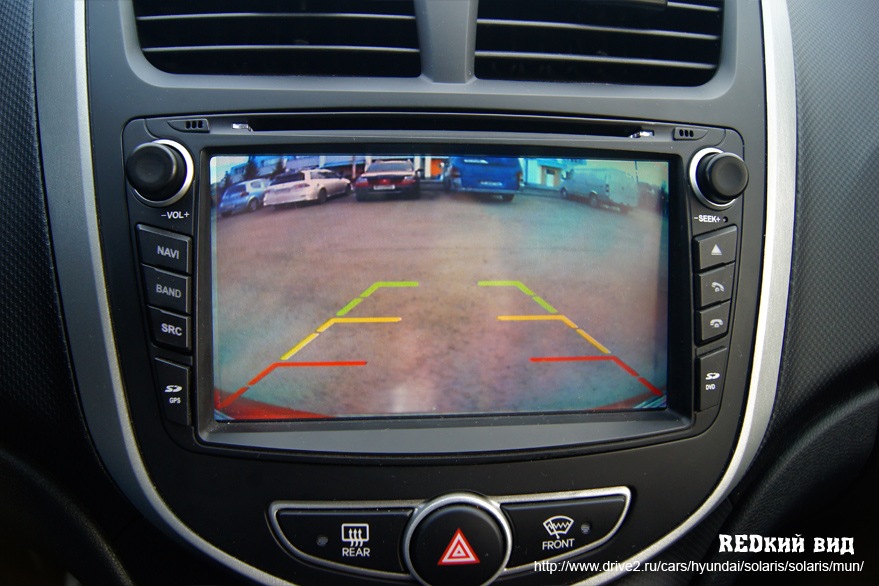

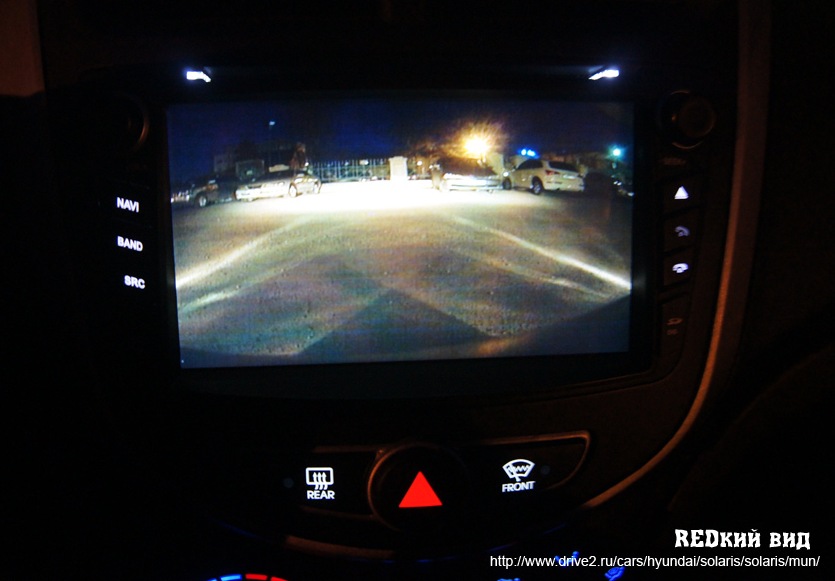

Включаем задний ход, автоматически на экране появляется изображение с камеры.

Бампер на камере видно. Теперь парковаться задом стало в разы легче)! Вобщем эта штука must have!

Ноооо… На этом я решил не останавливаться!
Когда-то давно я купил так же парковочную камеру для демио и так ее и не установил.

Вот тут она мне и пригодилась)! Только я решил ее поставить на перед, да бы спокойно парковаться возле бордюров. Сказано, сделано.

Подключаем видео выход камеры к тюльпану AUX video IN, а для питания камеры достаточно подключить ее на любой плюс под капотом (минус питания идет по видео кабелю, вот так:) )

Видеокабель прокладываем через резиновую заглушку с проводами в салон.

Вместе с отцом изготовили крепеж для камеры из крепежа для магнитолы и очень надежно закрепили его на решетке.

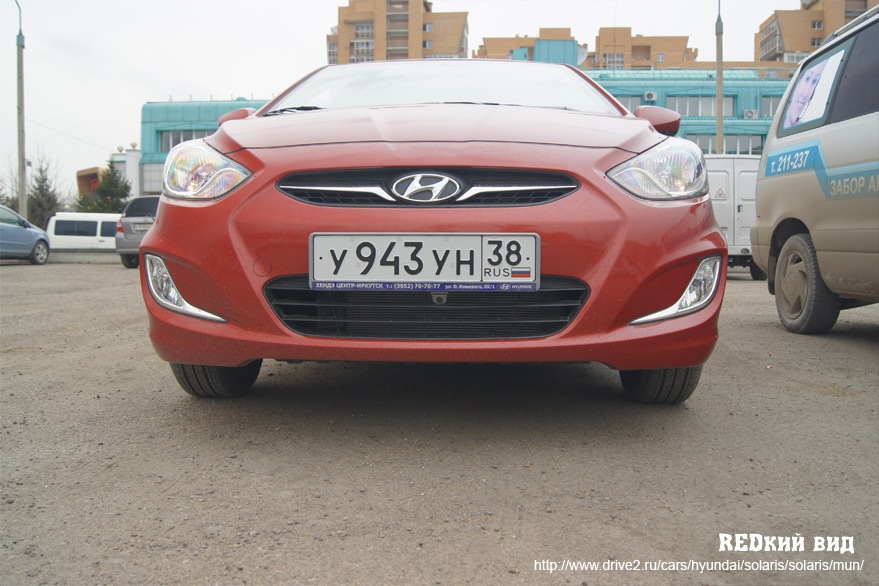

Камеру сверху и не заметить) Только если присесть

В итоге получается, что переднюю камеру я могу включить когда угодно, нажав кнопочку AUX на экране ГУ

Области видимости камеры как раз хватает чтоб доехать ровно до бордюра. ну или наехать на него если он не высокий.

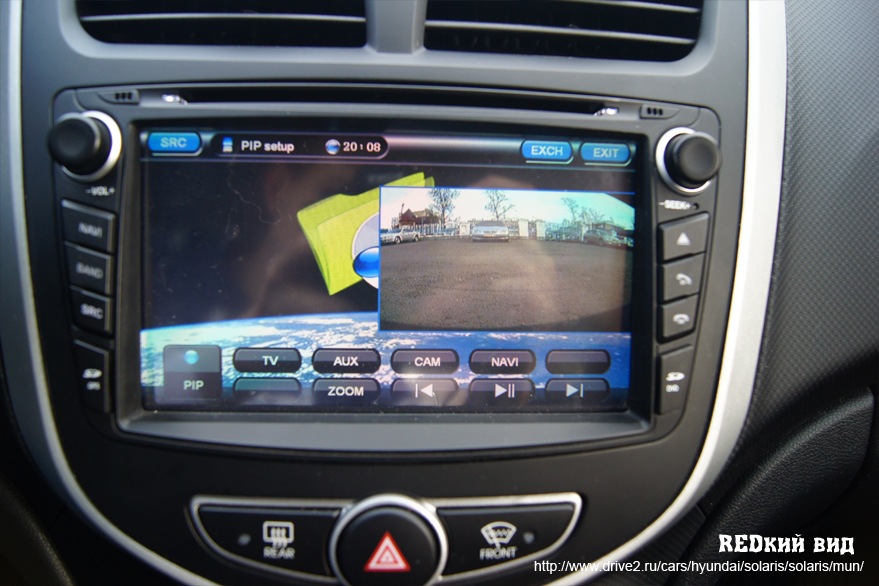

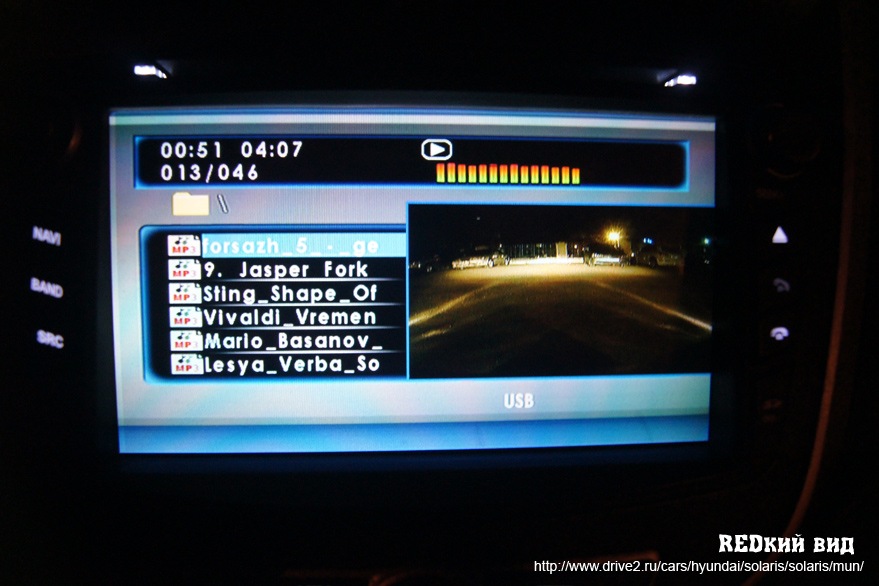

Балуемся. включаем функцию картинка в картинке:)

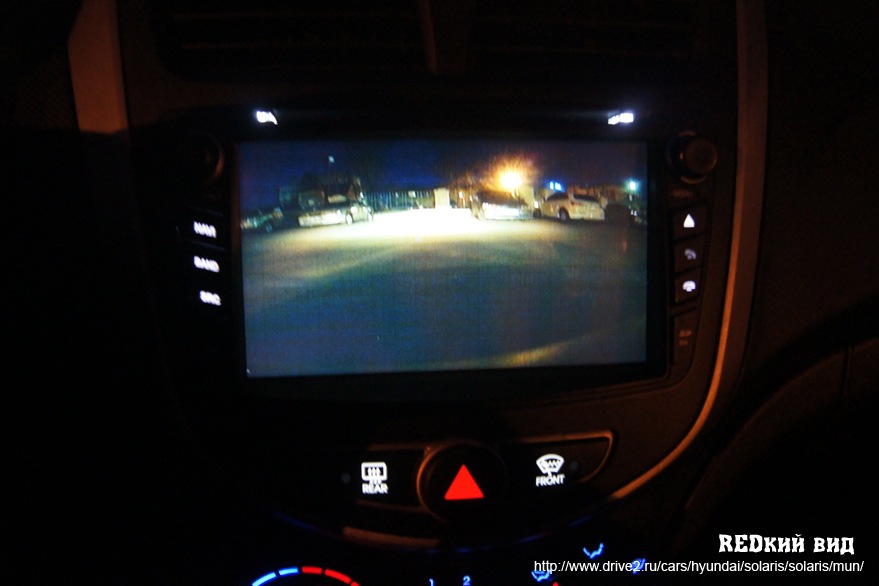

Включаем туманки и видим, что становится значительно светлее

Теперь парковаться можно без опаски, бампера будут целее:) Я доволен)

Спасибо за комментарии, оценки и отзывы)

Источник

Как подключить камеру заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Источник

НАСТРОЙКА КАМЕРЫ ЗАДНЕГО ВИДА СВОИМИ РУКАМИ

Парковка задним ходом — одно из самых сложных упражнений во время экзамена на «права». Да и в обычной жизни начинающего автомобилиста. Помочь тут может только практика, чувство габаритов автомобиля или технический прогресс.

Первым помощником при движении задним ходом стали парктроники — ультразвуковые датчики, устанавливаемые в задний бампер и подающие звуковой сигнал в салон при опасном приближении к препятствию. Знаменитая фраза «Мадам паркуется по звуку» приобрела новый смысл. Но такой способ предупреждения лишь поможет понять, что вы критически близко к препятствию. Облегчить процесс движения и парковки задним ходом может визуальный контакт. И тут на помощь пришли камеры.

В России раскрыта новая схема телефонного мошенничества

Миниатюрное устройство, которое установлено в задней части автомобиля и транслирующее картинку на монитор в салоне. Современные устройства имеют еще и динамические линии разметки, которые помогают определить нужный угол поворота руля для движения по оптимальной траектории.

Ночью мимо Земли пронесся потенциально опасный астероид диаметром 1 км

Телескоп отслеживал быстрое движение астероида, поэтому звезды видны в виде длинных следов, а астероид запечатлен светлой точкой в центре.

В машинах премиального класса или дорогих комплектациях средних и бюджетных моделей такие камеры могут быть установлены с завода. Но что делать, если камеры нет в вашей комплектации? Ответ прост — установить самостоятельно или в сервисе.

Куда ставить камеру заднего вида

Вариантов глобально два — внутри салона под заднее стекло или снаружи. Первый вариант снимает массу проблем с загрязнением объектива. Но, во-первых, большинство выпускаемых камер ориентированы на наружную установку. Во-вторых могут возникнуть проблемы с углом наклона камеры, и, как следствие обзором. Для седанов и лифтбэков такой вариант вообще не подходит, так как багажник перекроет часть обзора и не даст точного понимания о расстоянии до препятствия. Поэтому основным вариантом, который используют и автопроизводители, является установка снаружи.

Какие бывают типы камер заднего вида

Интегрированная в рамку номерного знака

Врезная под фрезу (аналогично датчику парковки)

Врезная под шпильку с гайкой

В штатное место

Если ваша модель автомобиля в дорогих комплектациях имеет штатные камеры заднего вида, то с большой долей вероятности вы сможете найти не стороннюю, а родную камеру. Ставятся они, чаще всего, в плафон подсветки номерного знака или в ручку открывания багажника.

Пенсии проиндексируют на 8,6% уже в феврале

С февраля российские пенсионеры будут получать пенсию, проиндексированную на 8,6%. Об этом сообщила 19 января зампред комитета Совета Федерации по социальной политике Елена Бибикова.

Куда выводить изображение с камеры заднего вида

С тем откуда получать картинку мы более-менее разобрались. Остался не менее важный вопрос, куда вывести картинку.

Подсоединение камеры заднего вида к проводке автомобиля

Наверное самая сложная часть работ по установке камеры. Устройство нужно запитать от бортовой сети, а провода, по которым идет видеосигнал, проложить через весь салон к передней панели.

Самый очевидный и традиционный способ питания камеры заднего вида — от «плюсового» провода фонарей заднего хода. Камера при этом будет включаться только при движении назад, что логично. На всякий случай уточним, что «землю» лучше брать рядом, чтобы не создавать дополнительной разности потенциалов.

Есть вариант и постоянного питания камеры, когда включение заднего хода только активирует отображение картинки на экране, но такой способ представляется менее оптимальным.

Билл Гейтс предупредил о появлении пандемии страшнее коронавируса

Он считает, что, несмотря на очень высокую заразность штаммов коронавируса «Дельта» и «Омикрон», существует вероятность появления еще более серьезного возбудителя, последствия которого будут гораздо серьезнее.

Далее, от камеры к экрану или головному устройству мультимедийного комплекса или внешнему экрану необходимо протянуть два провода. Один коаксиальный, по которому пойдет собственно видеосигнал, второй активационный.

Для чего необходим второй провод? Дело в том, что большинство комплексов активируют видеовход, и, соответственно начинают показывать с него картинку, только в том случае, если на дополнительный контакт поступило напряжение, говорящее о том, что устройство, передающее сигнал — активно. Это бывает полезно в том случае, если вы, например, решили запитать камеру на постоянной основе, а не от фонарей заднего хода. Есть устройства, которым достаточно только наличия видеосигнала, и они сразу переключаются на показ картинки с камеры при ее включении. Какое именно оборудование у вас — необходимо уточнить по инструкции.

Подводные камни при установке камеры заднего вида

Напряжение питания камеры

Камеры имеют разные стандарты напряжения. Они бываю 12, 9, 6 и даже 3,3 вольта. При заказе уточните от какого именно напряжения питается ваша камера и есть ли в комплекте преобразователь.

Влагозащита камеры

От обычных атмосферных явлений вроде пыли и дождя почти все камеры защищены неплохо. Но уровня герметичности не хватит, чтобы противостоять струе воды из автомойки. Попадание воды внутрь корпуса камеры чревато как минимум запотеванием объектива, как максимум замыканием. Выход только один — просить мыть место установки камеры с расстояния 2-3 метра.

Необходимость смены прошивки

Если для вашей модели есть штатные камеры заднего вида, и мультимедийный комплекс позволяет подключить ее без проблем, сложность может крыться в прошивке. Для моделей с камерами, устанавливаемыми на заводе она может отличаться. Хорошо если дело ограничиться компанием в сервисном меню. Бывают варианты, когда приходится перепрошивать мультимедийную систему целиком. И тут нужно быть аккуратным. Найти родные прошивки не так просто, а любая ошибка в процессе смены софта может превратить современный комплекс в бесполезный элемент интерьера.

Несоответствие видеостандарта

Видеосигналы имеют несколько стандартов кодировки. Если ваша камера выдает один, а отображающее устройство настроено на другой, то картинка будет с помехами или вообще отсутствовать. В таком случае потребуется конвертер сигнала или перенастройка экрана.

Разрешение камеры

Как правило камеры заднего вида имеют небольшое разрешение. Для бюджетных моделей максимум 640 х 480 точек. Если выводить картинку на дисплей с большим количеством пикселей, то она будет «расплываться». К этому надо быть готовым.
