Как подключить прикуриватель в машине жигули

Установка евро прикуривателя

Начнем с того что магнитола моя была «запитана» от прикуривателя, поэтому работать могло что-то одно, либо магнитолы. Да и прикуриватель уже весь развалился и потом вовсе перестал работать. А раз уж я не курю, да и делал я прикуриватель что бы запитать от него что-либо, например, зарядку для телефона или навигатора, то решил сразу уж ставить евро прикуриватель, благо подходит как родной, с небольшими переделками. Сейчас я в кратце распишу процесс установки.
Для начала снимаем с машины панельку с часами, снимается она легко, достаточно с одной стороны подцепить плоской отверткой панельку эту и она вылезит. Отсоединяем все провода от часов и контрольных ламп.

Все, теперь панель свободна. Далее разбираем прикуриватель:

Новый прикуриватель не влезает в то место, где стоял старый, поэтому берем напильник небольшой и начинаем увеличивать отверстиее, и проверяем подходит ли оно нам по размерам. Если все нормально, то сначала вставляем зеленую часть прикуривателя:

Далее впихиваем уже сам прикуриватель и надеваем черную штучку (я фиг знает как она называеться, но думаю понятно) на подсветку:

Далее берем вот такой штекер, предварительно купив его в магазине вместе с прикуривателем, хотя можно купить и обычные клеммы, но возиться с ними не хотелось:

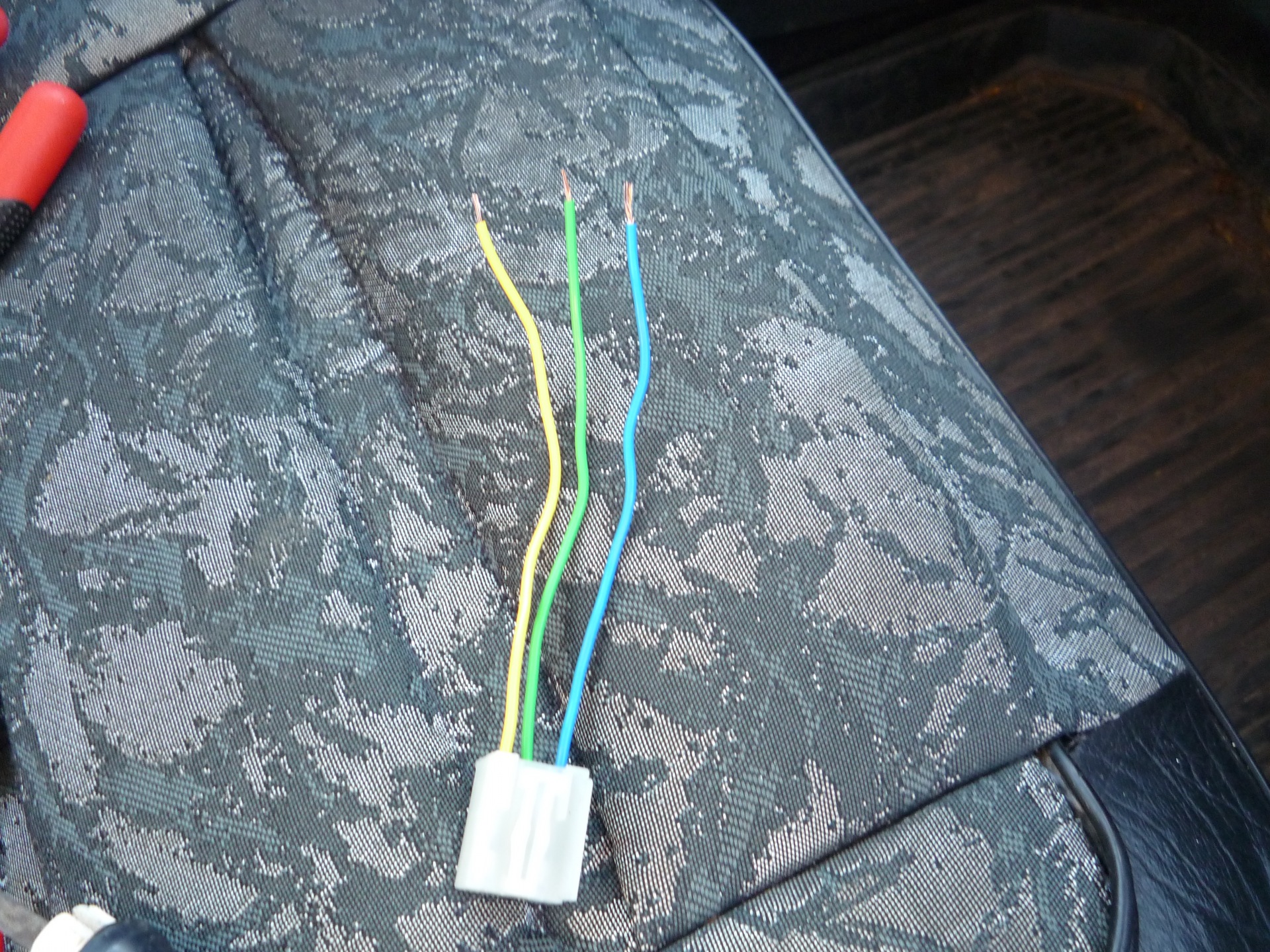

Далее подключаем наш штекер к проводке старого прикуривателя, желтый провод с желтым, зеленый провод с красным, синий с черным. Теперь прикуриватель будет работать и будет на нем загораться подсветка при включении фар. Осталось просто подключить все что осталось и установить панель на свое законное место:

Ну вот и все, теперь все у нас работает и можно пихать в прикуриватель разные девайсы.
Магнитола была подключена напрямую к аккумулятору, через вот такой вот держатель для предохранителя (его в принципе можно и не ставить, это так уж, на всякий случай):

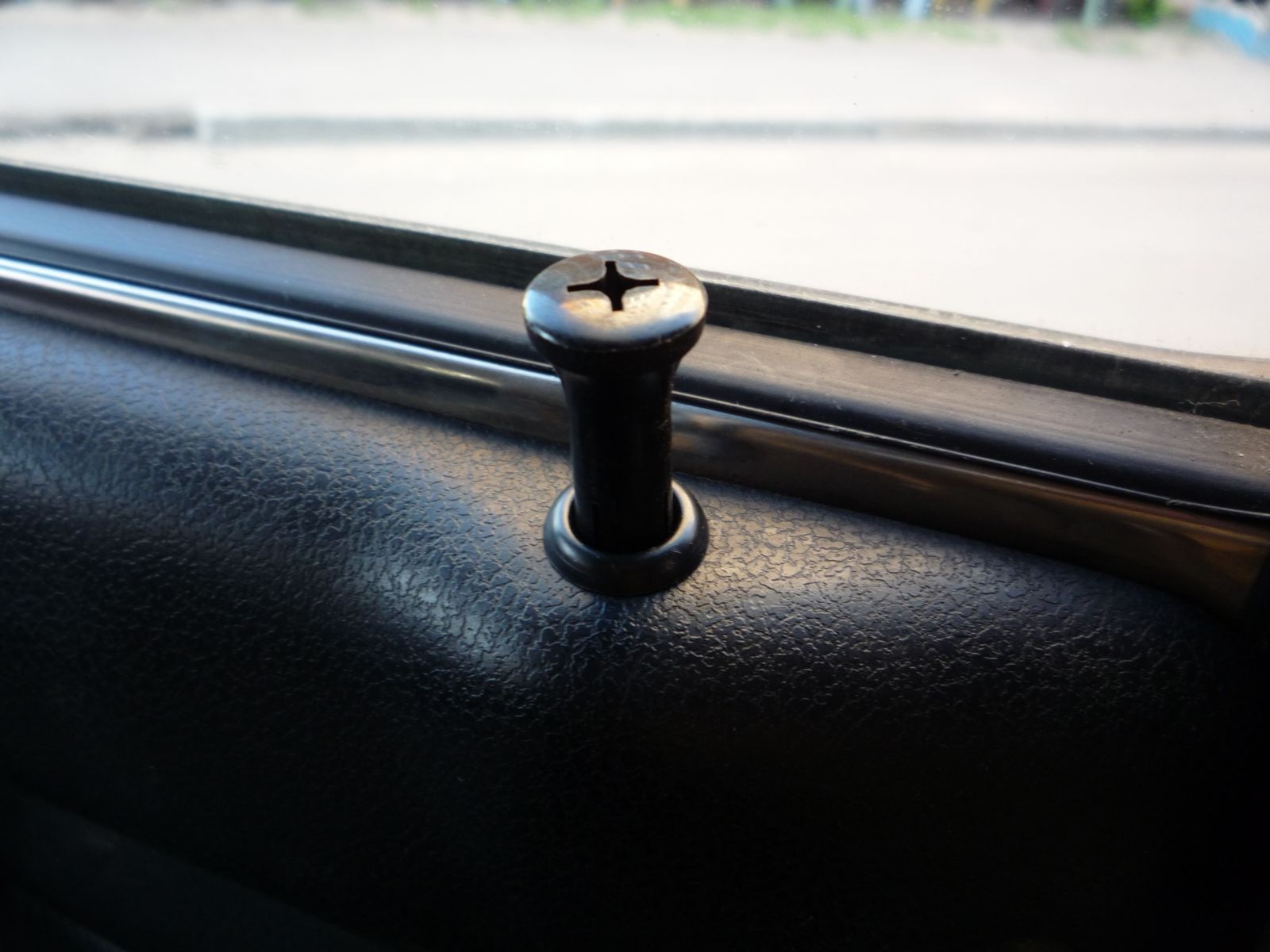

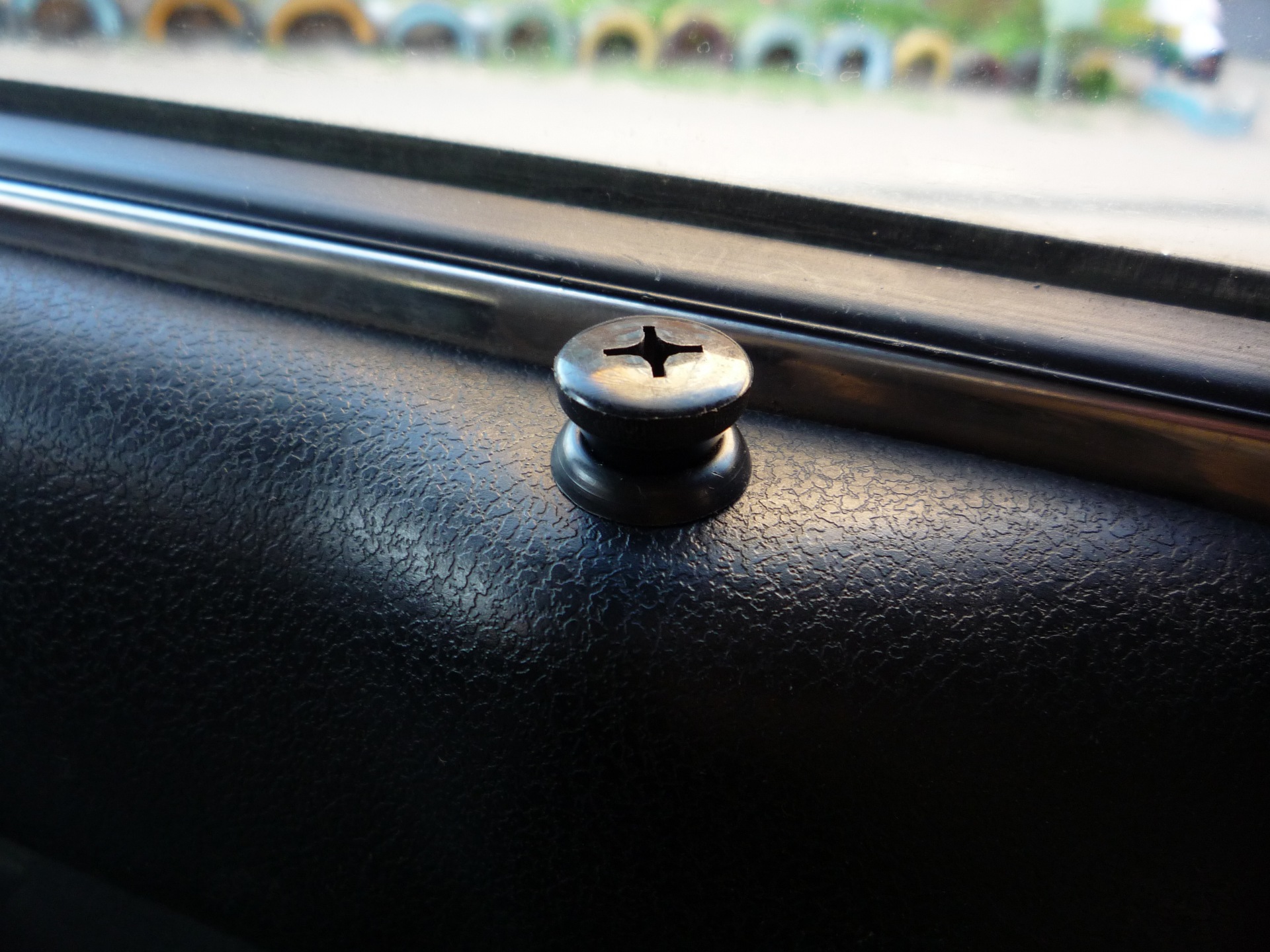

PS: Так же заодно купил кнопки с фиксирующими колечками запирания дверей, а то старые дребезжали на ходу и от музыки, вот они:

Так же часа своей установки ждет электропривод замка багажника:

Источник

Как подключить прикуриватель в машине жигули

Прикуриватель ваз 2106

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Не работает

отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.

Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как поменять замок на двери по ссылке.

Как подключить

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Корпус прикуривателя удерживает большая гайка – отверните ее.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Источник

Подключение прикуривателя, прозвонка проводов, подключение магнитолы.

Выдался свободный денек. Придя в гараж с намерением отрегулировать карб, был неприятно удивлен. Эта скотина сожрала всю зарядку на аккуме, поэтому завести данное ведрище не получилось.
Недолго думая, решил заняться благоустройством салона и установкой музыки. Так как магнитолу я намутил древнюю и дешевую, в ней есть только радио и диски. Вариант с дисками отпадает сразу, ибо в рот им ноги. Остается радио. На радио крутят в основном говно, но у меня есть трансмиттер. Минус одна проблема. Трансмиттер работает, как известно, от прикуривателя. Где прикуриватель? Нету его. Плюс одна проблема. Пришлось колхозить все самому. Благо, прикуриватель был в многострадальной четверке, с которой я уже взял кресла.

Изучив схему, я понял, что провода на прикуриватель идут с часов. Изи-бризи!

Согласно схеме, нам нужны три провода: красный, черный и коричневый. Вынамаем часы, и вот эти провода перед нами.

Ищем концы этих проводов снизу, в районе центральной консоли.

С красным и черным проблем не возникло, они сразу нашлись. Теперь необходимо проверить: те ли это провода? Сделать это довольно просто: берем мультиметр, и включаем его в режим проверки диода.

На экране появилась единица. После этого соединяем щупы, на экране появляются нули (если прибор оснащен динамиком, раздается писк). Теперь проверяем провод на целостность: касаемся одного конца провода одним щупом мультиметра, а другого конца вторым. Если на экране появляется ноль или небольшое отклонение значения от нуля (раздается писк), значит этот провод жив, цел, орел! Если число на экране значительно отличается от нуля, значит это не тот провод.

Источник

Установка современного прикуривателя (евро)

Лично, я, пошел более «правильным» путем, потому-что всякие китайские переходники или тянуть сопли врезая где-то юсб выход под торпедой это не наш метод. Изучив плотно Драйв2 я понял, что самый лучший вариант это купить прикуриватель 2123 (Нива Шевроле) оригинальный номер : 2123-3725010. Поэтому в выходной день, сразу поехал на авто-рынок и купил там оригинальный прикуриватель и штекер с проводами к нему, чтоб ни чего лишнего не колхозить.

Старый прикуриватель снимается легко и просто, заранее советую скинуть клему с АКБ или вытащить предохранитель отвечающий за прикуриватель. Отсоединяем провода от прикуривателя и выкручиваем его из гнезда покрутив в конце прикуривателя круглую гайку.

Момент снятия не фоткал поэтому фото с интернета :

Когда все снято возникает еще не большая проблема, родной прикуриватель меньше современного по диаметру, поэтому отверстие в котором он стоял придется увеличить с 26мм до 30мм. Я, лично, это все делал аккуратно большим и круглым напильником, потратил примерно минут 15 с перекуром. Ну и результат на фото

Дальше займемся подключением, там все просто, плюс, минус и питание на подсветку. Аккуратненько обжимаем новый штеккер, и подключаем его к родной проводке красный на центральный разъем (это плюс) а желтый на крайний разъем это подсветка прикуривателя, массу подключаем куда удобно.

Ну и после всего этого собираем прикуриватель, подключаем, и сразу же проверяем, если все сделали правильно то сгореть ни чего не должно то все будет работать )

Чисто мое мнение, что классический вид салона не испорчен, прикуриватель сильно не выделяется и в итоге получили отличную совместимость и удобство использования) Тем более что как прикуриватель он использоваться не будет и сама спиралька с кнопкой из него торчать не будет.

И в тот же день наконец-то заменил уже кривые и дубовые резинки под поворотниками спереди, давно хотел и собирался но руки не доходили, лень было снимать подкрылки, потом вспомнил что подкрылки снимать не обязательно можно снять чашку фары и оттуда открутить и заменить, так и сделал) Удобно, быстро и просто, настройки фары не сбиваются так как чашка снимается вместе с регулируемой площадкой в которой стоит фара.

Надеюсь было интересно читать, всем спасибо за внимание и до новых встреч! )

Источник

Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ВАЗ 2114

В последние годы прикуриватель автомобиля стал многофункциональным узлом. Если раньше он использовался лишь по прямому назначению, то сейчас к нему подключаются для зарядки и работы различные электронные устройства. Поэтому выход прикуривателя из строя может доставить современному автовладельцу множество неудобств.

Как устроен прикуриватель и его назначение

Кроме использования по прямому назначению, к его розетке подключают:

Прикуриватель состоит из гнезда (розетки) и головки (патрона)

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Основные причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 довольно часто выходит из строя. Происходит это по различным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт или окисление

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый. Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму.

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подведены три провода:

Кроме собственно прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Замена прикуревателя пошаговое руководство

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.
