Как подключить регистратор в машине к зажиганию

Подключение видеорегистратора от зажигания.

Давно задумывался о покупке видеорегистратора, на самом деле вещь полезная и нужная.
После нового года появилась возможность его приобрести посредством посленовогодних скидок.
Перед покупкой читал в интернете отзывы, взвешивал все «+» и «-«, после чего в итоге остановился на модели teXet DVR-533.

После покупки сразу же было решено подключить всё по уму. Не люблю лишние провода, поэтому нужно было спрятать всё лишнее под обшивкой (благо длина позволяла).
Ну и наконец, чтобы не включать/выключать его постоянно было решено сделать для вилки видеорегистратора отдельную розетку и запитать её от зажигания.
(ключ в зажигании повернул — регистратор включился, зажигание выключил — регистратор выключился.)
На форуме мне подсказали, чтобы сделать так как я хочу, можно запитать много от чего, например от габаритов, от кнопки обогрева заднего стекла, от лампочки бардачка, ну и было ещё много вариантов, но я их сразу отбросил, так как показались мне более сложными.
(на последние два варианта ток как раз подаётся во время включения зажигания, то что мне нужно)

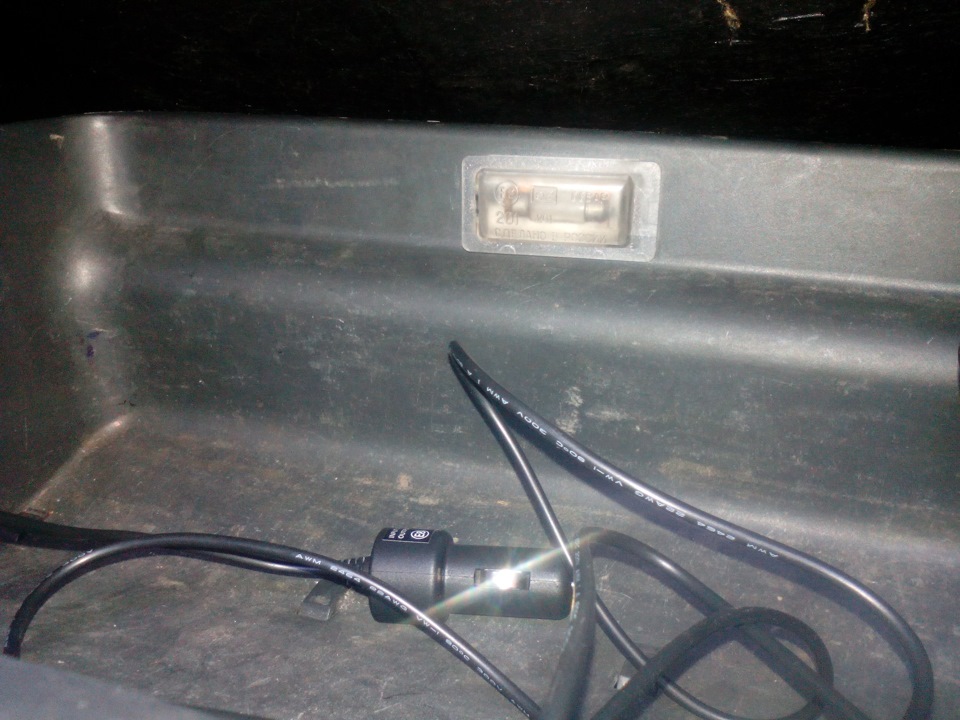

Идеальным вариантом для меня являлось подключение регистратора от лампочки бардачка, так я и решил сделать.

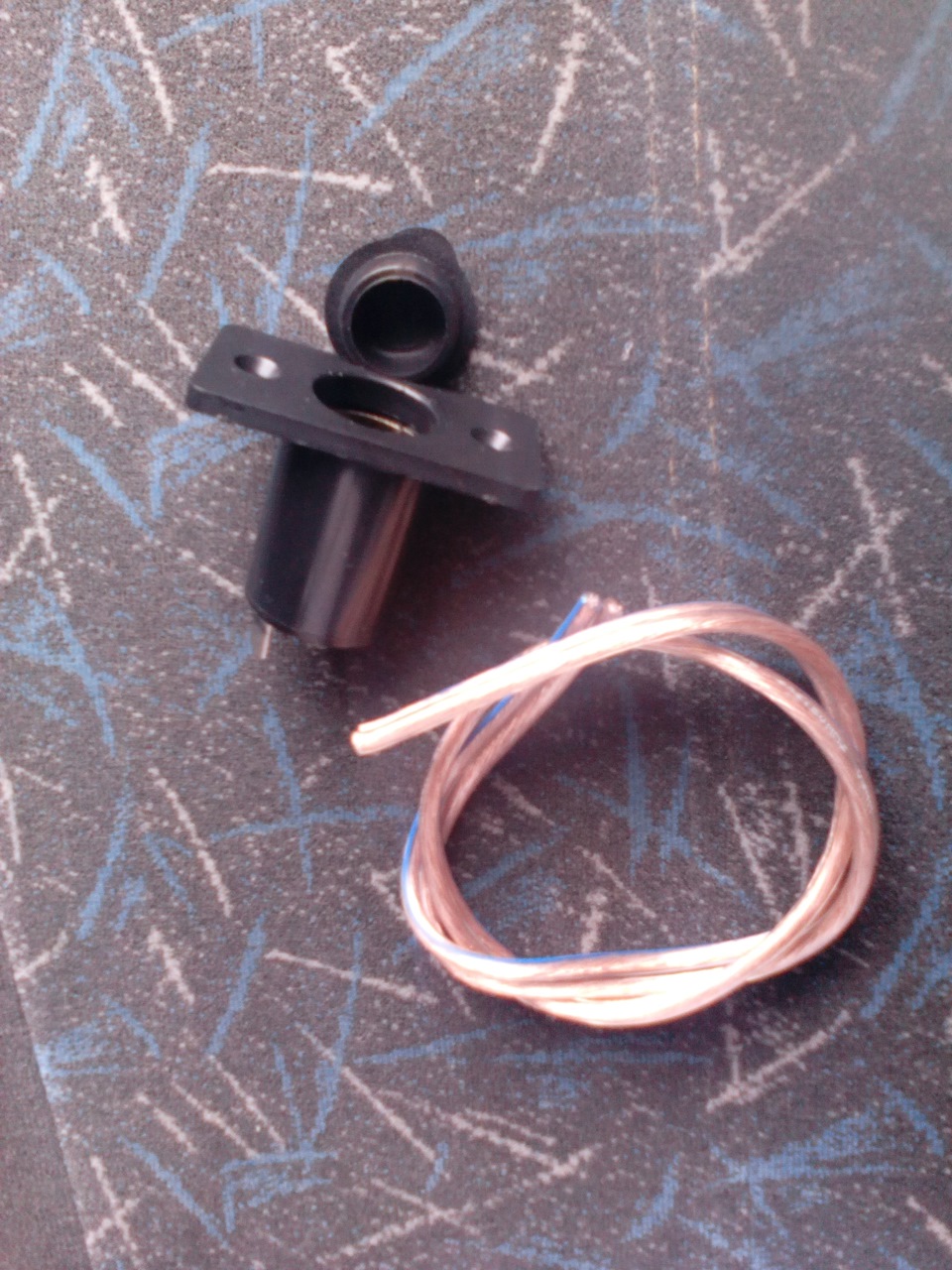

Первым делом поехал в электротовары и купил:
Розетка прикуривателя: 30 руб.
Провод двухжильный 1м: 17 руб.
Клеммы: 12 руб.

Далее провёл провод видеорегистратора от бардачка по стойке, под обшивкой потолка и вывел у зеркала заднего вида.

Источник

Подключение видеорегистратора к бортовой сети

У многих есть видеорегистраторы и они все идут в комплекте с адаптером в прикуриватель. Уверен, что никому не нравятся болтающиеся провода от прикуривателя до регистратора. Я не исключение.

В данной заметке хочу вкратце написать, что нужно сделать чтобы подключить видеорегистратор.

Можно вести провод от зажигания на самый верх, но это нужно снимать кучу накладок, да и зачем, когда у всех есть плафоны и почти на всех современных машинах происходит принудительное отключение бортовой сети через энное количество минут после того, как зажигание выключено (у некоторых без задержки).

Как именно подключать к плафону — описывать не буду, т.к. снимаются они по разному и с разных сторон приходит ток на них. Но обычно это делается достаточно легко, плюс уверен, что подробную инструкцию как снять плафон и где там какой провод в инете можно найти на любую машину.

Здесь же я хотел бы остановиться на другом, а именно на подключении регистратора. Регистраторы бывают либо на 12В, т.е. работающие при номинальном напряжении бортовой сети, либо на 5в (на самом деле не только на 5В, но принцип один).

Итак, для начала хочу сказать, что при подключении любого регистратора, даже на 12В малой кровью не обойтись. Т.к. напряжение в бортовой сети может гулять от 10В до 15В, то даже 12В регистратор лучше не подключать напрямую, а использовать стабилизатор напряжения. У нормальных видеорегистраторов он находится в самом адаптере в прикуриватель, то есть этот адаптер не просто пластмаска с парой проводов, поэтому разбираете адаптер, достаёте его и подключаете.

Теперь опишу конкретно мой пример подключения, а именно с видеорегистратором на 5В Датакам. Для начала, я облазил весь инет и понял, что купить то такой преобразователь напряжения 12В на 5В никаких проблем не составляет, но только в Китае! У нас это почему-то целая проблема. Из Китая ждать не хотелось, а в той же Москве я нашёл только один магазин которые продаёт подобные в розницу, дороже чем в Китае раза в полтора, но всё-равно совсем не дорого. Но доставки не было, а ехать из-за 400р на другой конец Москвы не хотелось и терять на это половину рабочего дня, тем более.

Хотя подключение китайского преобразователя наиболее удобно и аккуратно, т.к. они представляют из себя маленькие коробочки с четырьмя проводами, два из которых подключаются к плафону, а два потом на регистратор. Вот описание на русском одного из вариантов конвертера, которые продаются в Китае. #

В общем, я решил никуда не ездить и использовать преобразователь напряжения, который был встроен в адаптер в прикуриватель. Для этого берется адаптер, внимательно изучается на предмет как его безболезненно разобрать, в моём случае, нужно было отверточкой отколыпнуть крышечку в торце с USB портом (под наклейкой было видно место стыка, там отверточкой поддеваем и отколупываем), с другой стороны была круглая металлическая фиговинка, которая откручивалась, а после этого приложив небольшое усилие, адаптер разбирался пополам.

На фото ниже видно, что при этом получается.

Достаём содержимое, это элеметарно, тут главное не делать особо резких движений, чтобы не оторвать провода, который идут к регистратору, т.е. выход на 5В, чтобы уменьшить себе работу в будущем.

Теперь нужно отрезать бокорезами всё лишнее, а именно контакт-пружинку, заодно можно контакты-боковины, но их я отрезать не стал, т.к. они стали затем неким защитным каркасом. На маленькой платке видны места пайки контакта-пружинки и контакта-боковины, в эти места припаеваем провода, как видно ниже на фото.

Ну вот почти и всё. Обматываем изолентой почти всё, чтобы не коротнуло об металлические детали, но не рекомендую обматывать место где сама микросхемка, т.к. она очень греется и может оплавить изоленту. В моём случае получилось как на фото. Контакты боковины я обернул, плюс часть платы с USB портом, а дальше оборачивать изолентой смысла нет, т.к. никаких острых металлических частей, которые могли бы закоротить в районе плафонов нет, а при таком полуоткрытом виде всегда будет хорошая вентиляция для преобразователя напряжения.

Теперь подключаем провода к плафону, штекер вставляем в видеорегистратор и пользуемся.

Источник

58. Подключение регистратора и радар-детектора от зажигания и ЭСП без ключа.

Я снова раз всех Вас приветствовать на страничках моего блога 🙂 В прошлой записи я коротко обмолвился, что подключили мне регистратор и радар-детектор от зажигания. Меня попросили разъяснить — разъясняю 🙂 Фото не совсем четкие, потому что ясен перец я забыл сфоткать все это дело, но снял видео и наделал с него стоп-кадров 🙂

Подключать регистратор и детектор в комплектациях «Стандарт» и «Норма», лучше от МУСа (модуль управления светом), в «Люксе» же реализован так называемый «Вежливый свет» и подключаться лучше к плафону освещения.

Ну значит дербаним панель — снимаем крышку предохранительного блока и выкручиваем модуль, отсоединяем фишку.

Далее подготавливаем штекера самих приборов. Все детекторы питаются напряжением в 12 вольт, что равно напряжению борт. сети, с ним нам выкрутасы делать не придется, штекер можно просто отрезать и оставить только провода. Только заранее убедитесь, где плюс, а где минус. Если провод черно-белый — это плюс. Если черный — минус. Если провода все одного цвета, то разбираем корпус и смотрим, какой из проводков идет к центральной «кнопке» — это плюс. Лепестки — минус.

С регистраторами все немного иначе. Есть модели которые питаются от 12 и 5 вольт. В инструкции есть пояснения, да и по самому штекеру будет все понятно. Если он здоровый, значит внутри него расположен инвертор, если штекер не большой, значит питание идет напрямую, без понижения.

С регистратором с инвертором делаем следующее: удлиняем провода питания, и выводим их из корпуса. Фото не мои, честно стырены с клубного форума Гранты у пользователя TiMS

С регистратором без инвертора поступаем аналогично детектору. Определяем плюс и минус и на этом заканчиваем. Далее идем уже работать с проводкой автомобиля. В фишке есть обозначения контактов, нам нужны будут контакты 10 и 8. К 10 подключаем плюс, к 8 минус.

Корпус инвертора разместили рядом с силовой трубой приборной панели. Места ему там немножко не хватило, поэтому сбоку панели образовалась небольшая щелка. Вроде это место не видно особо, может и не буду думать, как углубить штекер еще дальше, а может и заморочусь 🙂

На этом, в принципе, все. Собираем все в обратном порядке и наслаждаемся результатом.

Потом я решил сделать так, чтобы ЭСП работали без ключа в замке зажигания. Потому что включать зажигания для опускания или поднимания стекол поднадоело, тем паче что сейчас при этом включается еще и аппаратура. Способ подходит для «Нормы», в «Люксе» вмешивается в работу еще и блок комфорта. Сам по себе способ достаточно известный и простой как три копейки. Нам необходимо будет вытащить реле ЭСП (второе снизу в первом столбце)…

… разобрать его корпус…

… и закоротить его контакты любым сподручным предметом: кусочком стяжки, резиновым жгутом, куском провода. Всем, что найдете под рукой 🙂

Собираем корпус реле и возвращаем на место, радуемся процессу 🙂

И что же вы думали, я вас без наглядного видео-пособия оставлю? 🙂 Да нееет 🙂 Держите.

Подключение регистратора и детектора:

ЭСП без ключа в замке зажигания:

Источник

Подключение Видеорегистратора от теории к практике.

Меня часто спрашивают как лучше подключить видеорегистратор.

Дабы постоянно не писать текст я сделаю такой небольшой мануальчик с моими советами и способами подключения видеорегистраторов. А там уже сами выбирайте подходящий для вас способ.

Есть три основных варианта включения видиорегистратора.

1. Во время включения зажигания. Тоесть Видеорегистратор будет работать только если заведен двигатель.

+ Нету вероятности посадить аккумулятор при длительной стоянке.
— Видео регистратор пишет только кагда двигатель заведен. А значит что происходит во время стоянке будет упущено. Даже элементарный момент стоите возле супермаркета или ЖД переезда. Двигатель заглушен.

Я данный способ не приветствую. Но в большинство авто прикуриватель работает именно в этом режиме.

Лично для меня такой способ более привлекателен.

3. Подключение на постоянной основе. Тоесть видеорегистратор подключен постоянно.
+ Круглосуточная запись. В данном режиме стоит включить детектор движения. Но не забываем что у многих видеорегистраторов есть задержка на включении записи. И довольно таки долгая.
— При длительной стоянке можно посадить аккумулятор. Но существуют защиты которые отключат регистратор если напряжение в сети слишком упадет.

И так имеем три способа подключения. Выбрав один из них выбираем куда тянуть провода. Я расскажу о нескольких мест. И что мы поимеем в итоге.

5. Также возле автомагнитолы можно получить постоянное напряжение.

6. Можно подключиться возле сигнализации. Обычно к ней подходи и постоянное напряжение и напряжение в режиме включенного зажигания.

У меня все оказалось немного проще так как моя магнитола была укомплектована уже видиорегистратором. И запитавала его именно она. Но регистратор приказал долго жить. Поэтому я купил дроугой. Запитал ее тем же проводом. Но так как на нем было 12 вольт то провод я подсоединил сначала к блоку питания а уже затем к регистратору. Блок питания заныкал под потолком за светильником. Места там уйма.

Источник

Как установить видеорегистратор самостоятельно

Содержание

Содержание

Польза видеорегистратора не подлежит сомнениям — в неоднозначной ситуации запись с него поможет вам сохранить время, нервы, деньги, а иногда и свободу. Но бывает и так, что регистратор есть, а толку от него нет: в нужный момент он не работал, или же инцидент не попал в поле зрения. Чтобы этого не случилось, важно правильно установить прибор.

Место установки видеорегистратора

Куда попало ставить регистратор нельзя. Точнее, согласно букве закона, его вообще никуда нельзя ставить. Приложение №8 технического регламента Таможенного союза «О безопасности колесных транспортных средств» (в ред. 16.02.2018) гласит:

«4.2. Не допускается наличие дополнительных предметов или покрытий, ограничивающих обзорность с места водителя (за исключением зеркал заднего вида, деталей стеклоочистителей, наружных и нанесенных или встроенных в стекла радиоантенн, нагревательных элементов устройств размораживания и осушения ветрового стекла)»

Факт ограничения обзорности определяет сотрудник ДПС, руководствуясь собственными соображениями, потому что больше ему руководствоваться нечем. Никакими нормативными документами порядок и способ определения обзорности с места водителя не установлены. Вряд ли кому из водителей следует объяснять, что это значит в наших реалиях. Да, пока за наличие «региков» на лобовом стекле не штрафуют, но исключительно из-за отсутствия подобной практики. Все предпосылки для штрафов есть.

Так куда же ставить регистратор?

Во-первых, его точно не стоит ставить в зону работы стеклоочистителя с водительской стороны — ДПС-ники знают, что там даже трещин на стекле быть не должно.

Во-вторых, техническим регламентом допускается наличие тонированной полосы шириной до 14 см сверху лобового стекла. При этом светопропускание этой полосы не регламентируется (она может быть вообще непрозрачной); логично предположить, что 14 см сверху стекла в зону обзорности не попадают и туда можно ставить что угодно. Увы, логика, не подтвержденная буквой закона, в споре с ДПС-ником помогает не всегда, а закон говорит только о тонированной полосе и ни о чем другом.

В-третьих, есть одно место, к которому вопросов быть не должно — зеркало заднего вида. Оно имеет право находиться в зоне обзорности, при этом нет запретов на совмещение с зеркалом регистратора или чего угодно другого. Немаловажный довод в пользу видеорегистраторов с креплением на зеркале.

Способ крепления

Установка видеорегистратора зависит от способа его крепления.

После установки регистратора нужно только подстроить положение камеры (как правило, закрепленной в шаровом шарнире) для лучшего охвата той самой зоны обзорности.

Для лучшей герметичности и прочности крепления можно смазать присоску каплей силиконовой смазки. На некоторых лобовых стеклах полоса в верхней части наносится точками краски с внутренней стороны. В этом случае присоска будет плохо держаться в зоне полосы, и ее придется крепить на чистое стекло ниже или в стороне.

Хороший скотч держит намертво, но в этом есть и свои минусы: регистратор нельзя просто переставить на другое место, а если крепление неразъемное, то и снять быстро не получится. Место установки на скотч следует выбрать сразу — примерьте включенный регистратор к запланированной точке, не снимая защитную пленку со скотча, и убедитесь, что камера захватывает нужную зону. И не забудьте почистить и обезжирить стекло перед окончательной установкой.

Куда подключить

Самый простой способ подключения регистратора — просто воткнуть штатный разъем в прикуриватель. Но свисающий провод от регистратора к прикуривателю выглядит неряшливо, да и зону обзора пересекает.

Намного аккуратнее все смотрится, когда провод спрятан за элементами обшивки салона.

Кроме того, штатное подключение регистратора к прикуривателю — не самый удачный вариант. Во-первых, подключение к прикуривателю не гарантирует надежного питания: разъем может вылететь из-за тряски или удара. Во-вторых, прикуриватель может понадобиться во время движения — телефон подзарядить или кружку подогреть — и в это время регистратор работать не будет. Можно, конечно, воспользоваться разветвителем прикуривателя, но не всегда это удобно.

А еще можно подключить регистратор к бортовой сети автомобиля напрямую — и прикуриватель освобождается, и о включении регистратора можно не беспокоиться. Основные места подключения — плафон освещения передних сидений и салонный блок предохранителей.

Преимущества подключения к плафону освещения — небольшое расстояние до самого регистратора (меньше провод прокладывать) плюс относительная простота установки (не всегда возможно, могут возникнуть проблемы с сигнализацией). До блока предохранителей тянуть дальше — обычно он расположен под левой передней стойкой. Но такое подключение может оказаться более надежным, так как позволяет использовать заводские разъемы при минимуме скруток, спаек и прочего «колхоза», порой неизбежного при подключении к плафону.

Многие видеорегистраторы имеют либо камеру заднего вида в комплекте, либо возможность ее подключения. Если у вас есть камера заднего вида, самое время установить и ее.

Имейте в виду, что самостоятельное подключение регистратора к плафону или блоку требует определенных умений и навыков. Не пытайтесь это сделать, если не уверены в своих силах или в схеме подключения, лучше обратитесь к специалистам. Особенно, если автомобиль новый — установка дополнительного оборудования вне авторизованных сервисных центров часто приводит к потере гарантии.

Подключение к плафону

В первую очередь надо убедиться, возможно ли такое подключение в принципе. Если плафон управляется с бортового компьютера, что не редкость в современных автомобилях, без подробной электросхемы лучше к нему не подключаться — не факт, что при закрытых дверях к нему вообще подходит питание. Если же освещение салона работает независимо от зажигания, а переключатель режимов освещения (вкл/двери/выкл) смонтирован в одном блоке с плафоном, попробуйте его снять. Обычно он закреплен несколькими саморезами и снимается довольно просто — ничего, кроме крестовой отвертки вам не понадобится.

Красный и черный провода, подходящие к блоку — плюс и минус 12 В соответственно. К ним и следует подключать питание регистратора. Здесь кроется один из минусов способа — разъемы на плафон у всех свои, собрать нормальный разветвитель будет непросто, так что провода регистратора обычно просто подпаиваются к клеммам разъема параллельно питанию плафона. Зато прокладка провода сложностей не вызывает — обычно его можно просто просунуть между обшивкой и металлом крыши к лобовому стеклу. Возможно, потребуется открутить ближние к зеркалу крепления козырьков. Перед подключением обязательно скиньте клеммы с аккумулятора.

Подключение к блоку предохранителей

От места установки до боковой стойки провод можно проложить между обшивкой потолка и лобовым стеклом. Практически у всех автомобилей там есть выемка, непроглядываемая с водительского места — даже свободно оставленный в ней провод в глаза бросаться не будет. На некоторых автомобилях можно, приложив некоторое усилие, просто вдавить провод под обшивку. Возможно, потребуется вывинтить саморезы крепления водительского козырька.

Вдоль передней стойки провод можно опустить под уплотнителем двери, либо — если хочется все «сделать красиво» — под обшивкой стойки. Обычно она закреплена парой-тройкой пистонов, снимается и ставится обратно без особого труда.

Поищите в интернете, как снимается обшивка стойки на вашей модели и какие нужны для нее пистоны. При неаккуратном снятии пистоны могут повредиться, поэтому лучше их заранее купить на всякий случай.

К блоку предохранителей подключиться лучше всего с помощью разветвителя предохранителя — они продаются в специализированных магазинах автоэлектрики, нужно только подобрать подходящий под ваши предохранители.

Перед подключением разветвителя скиньте клеммы с аккумулятора. В разветвитель подключается плюсовой провод питания регистратора, а сам разветвитель обычно ставят в клемму ACC блока предохранителей — питание на него подается при повороте ключа зажигания в положение I (ACC). При отсутствии предохранителя ACC можно подключиться к предохранителю прикуривателя (P/OUTLET или C/LIGHT) или любому другому, на котором появляется питание при повороте ключа зажигания.

Возможно, вы захотите подключить регистратор на постоянное питание — у большинства «региков» есть функция записи по движению в кадре и из него можно сделать сторожевую камеру при постоянном питании. Здесь универсального рецепта нет, так как у многих автомобилей большинство цепей обесточивается через некоторое время после постановку на охрану. Могут оставаться под напряжением предохранители салонного света, освещения багажника и фотодатчики салона (ROOM1, ROOM2), аварийная сигнализация (T/SIG) и некоторые другие.

В основное гнездо разветвителя установите предохранитель, снятый с выбранного гнезда салонного блока, а во второе гнездо разветвителя — новый предохранитель на 2-5 А.

Минусовой провод питания регистратора следует подключить к массе в любом удобном месте — обычно поблизости есть подходящая клемма или гайка.

Проверка подключения

После подключения не спешите ставить на место плафон или закрывать крышку блока предохранителей. Убедитесь, что оголенные провода отсутствуют, все подключения сделаны правильно и надежно. Выключите зажигание, установите на место клеммы аккумулятора. Поверните ключ, проверьте, что все системы работают штатно, регистратор включается. Выключите зажигание и установите на место все снятые элементы. Следите, чтобы провод регистратора не попал под саморез. Регистратор подключен.
