Как подключить усилитель к сабвуферу и автомагнитоле?

Один или два сабвуфера могут существенно изменить звучание музыки в вашем автомобиле. Очень важно сопоставить значения RMS (мощность, при которой оборудование может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения) ваших сабвуферов и вашего усилителя. Усилитель должен быть более мощным, чем сабвуфер, чтобы не клиповать. Клип (превышение допустимого значения мощности) – одна из наиболее частых причин поломки сабвуфера.

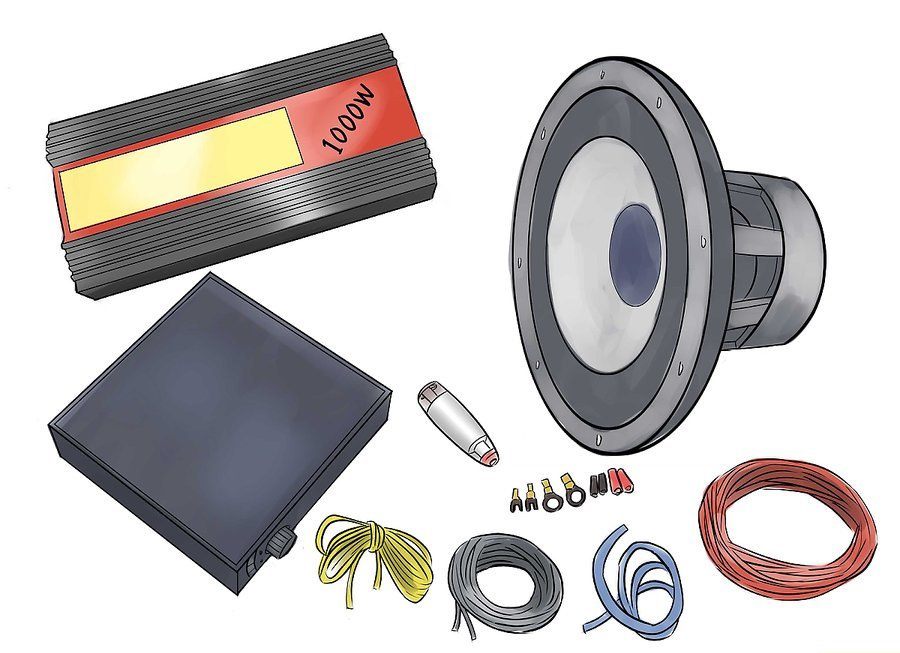

1. Соберите ваше оборудование (усилитель, сабы, колонки и провода). Вы можете найти комплекты проводки в большинстве магазинов, за 1400 рублей вы сможете купить провода 4-го калибра (5,189 мм) и линейный предохранитель. Провода большего калибра, чем 4-й вам не понадобятся.
Если вы используете неоригинальную автомагнитолу, сходите в магазин электроники, найдите отдел магнитол и попросите набор проводов для вашего автомобиля к неоригинальной автомагнитоле. Пример: Если у вас автомобиль Шевроле и автомагнитола Sony скажите, что вам нужны провода в Шевроле для автомагнитолы Sony. У вас спросят год выпуска вашего автомобиля и дадут с полки необходимый комплект проводов, как правило, они находятся за прилавком. После того как вы раздобыли все необходимое, раскрутите старую автомагнитолу, которая установлена у вас сейчас, отсоедините её и подключите новые провода к новой магнитоле. При покупке новых проводов убедитесь, что они той же формы/размера и у вашей магнитолы.

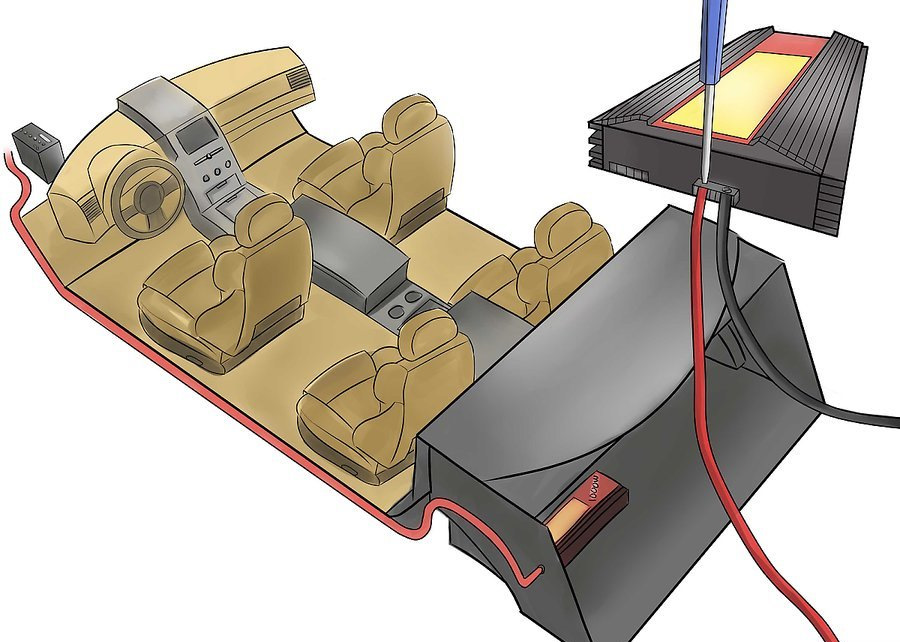

2. Проведите провода от вашего усилителя (питание, заземление). Определитесь, в каком месте вы собираетесь поместить усилитель, положите туда конец провода питания (красный) с запасом около 30 см, а затем проведите провод питания под капотом. Некоторые автомобили могут уже иметь отверстия с пластиковыми/резиновыми вставками. Пропустите провод питания через противопожарную перегородку. Если вам нужно просверлить отверстие в противопожарной перегородке, будьте осторожны, чтобы не задеть ничего с другой стороны, и убедитесь, что просверливая отверстие, вы не повредите линию питания. Изолента в месте прохождения провода дополнительно защитит провод. Убедитесь, что проводу не помешают никакие движущиеся части.

3. Отсоедините кабель питания от аккумулятора и присоедините провод питания вашего усилителя к кабелю питания автомобиля; оставьте кабель неподключенным. Если вы купили комплект, в нем должен быть линейный предохранитель, если нет, – вам нужно его приобрести. Отрежьте кабель питания, вставьте предохранитель и присоедините кабель. Сила тока предохранителя должна соответствовать калибру кабеля.

4. Поместите усилитель в желаемом месте, затем подсоедините провод заземления (черный или коричневый) к усилителю. Подведите заземление к куску голого металла (не окрашенного). Большинство людей откручивает болт от сиденья, прикрепляет провод и затягивает болт. Слегка отшлифуйте область контакта, чтобы очистить металл перед подключением заземления.

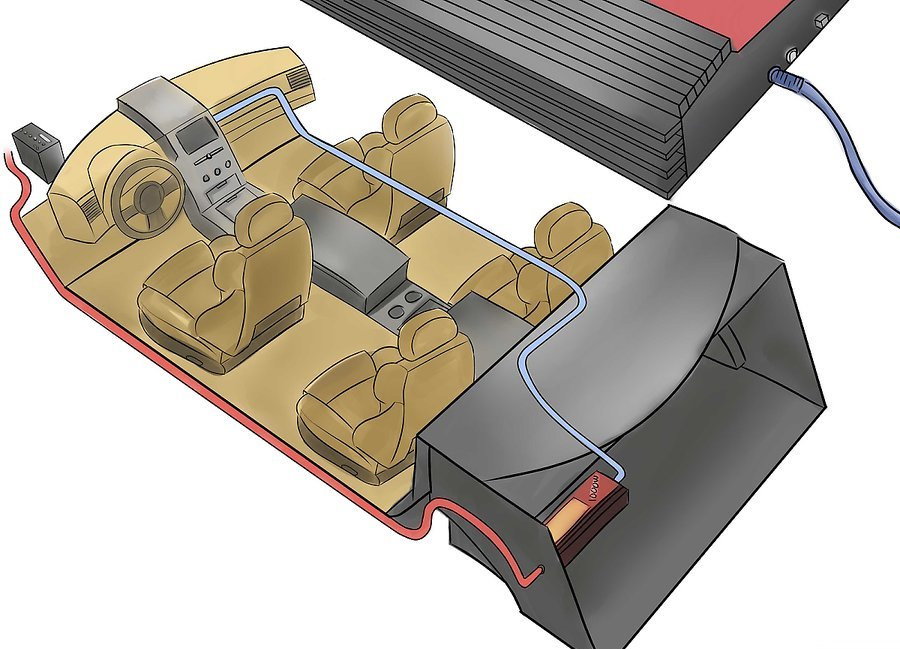

5. Теперь дело за композитными (RCA) разъемами, если вы используете неоригинальную автомагнитолу, на задней части должно быть 2 гнезда RCA. Просто проведите провода оттуда к «входу» (IN) на вашем усилителе, избегая прикосновений к боковой линии электропередач, чтобы минимизировать фон.

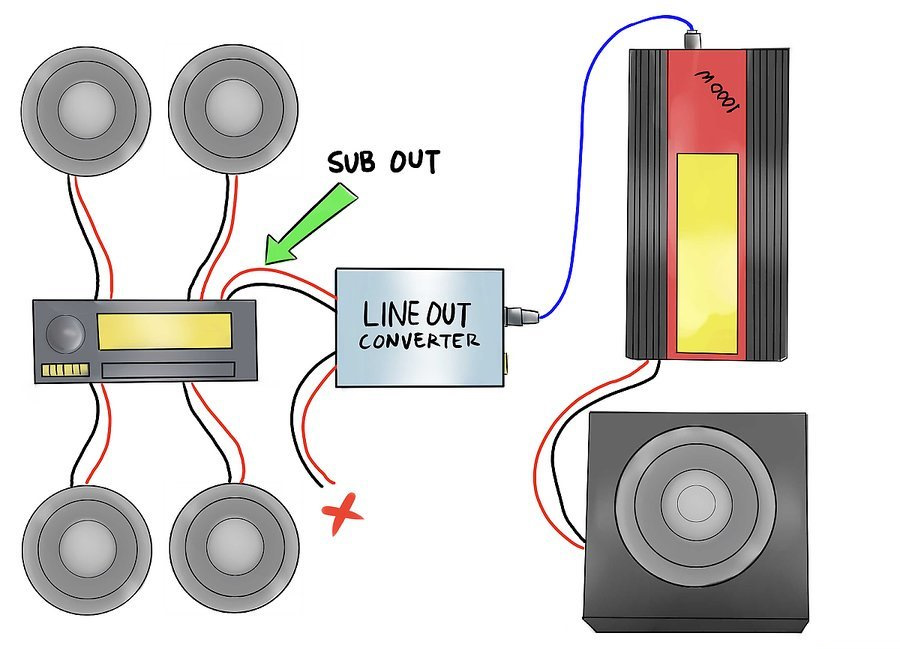

6. Если вы собираетесь использовать оригинальную автомагнитолу и подключить усилитель к ней, вам придется купить конвертер вывода звука за 680 р. В качестве конвертера выступает небольшая коробочка с двумя выходами RCA и 4 проводами для динамиков. Для подключения нужно вытащить дверной динамик и провести два из четырех проводов к нему. Обратите внимание на положительные (+) и отрицательные (-) клеммы. Остальные 2 провода динамиков вам не нужны, поэтому уберите их из вида и проведите провода RCA к усилителю, подключите их в разъем «вход» (IN)

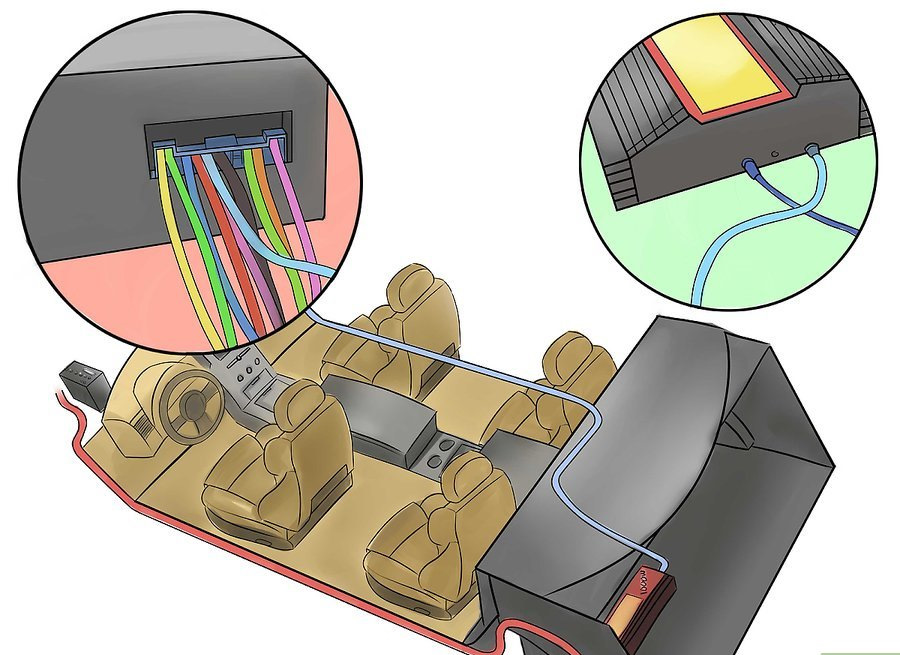

7. Теперь об удаленном питании (синий провод). Если вы используете неоригинальную автомагнитолу, там будет синий провод, идущий из задней части магнитолы, в большинстве случаев он просто примотан. Просто отрежьте его, отмотайте старый конец и проведите ваш провод для удаленного питания к усилителю. Если вы используете оригинальную автомагнитолу, вам нужно приобрести переключатель (на ваш вкус), найти удобное или скрытное место для его размещения, куда вам нужно будет протянуть провод от усилителя. Проведите провод до переключателя, разрежьте его, присоедините его к одной клемме, а затем присоедините конец, который вы только что обрезали ко второй клемме. Затем проведите провод обратно к усилителю и отрежьте, оставляя запас около 30 см. Это понадобится позже.

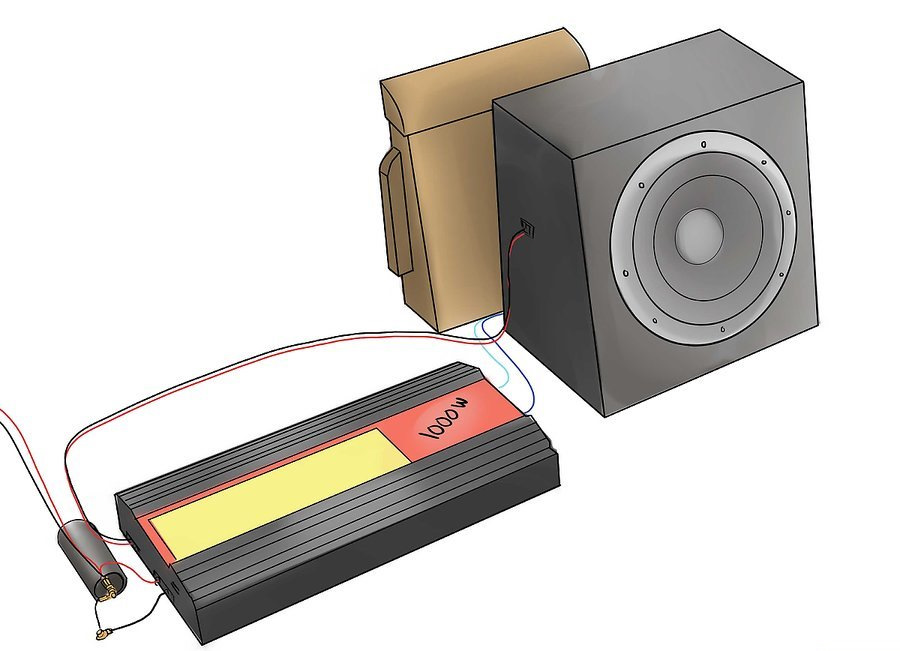

8. Используйте конденсатор для предотвращения падений напряжения, вызванных глубоким басом, то есть, моргания лампочек одновременно с ударами ритма. Установите конденсатор как можно ближе к усилителю и используйте то же заземление, что и для усилителя. Проверьте ваш провод питания и определите, где будет находиться конденсатор, отрежьте провод и прикрепите кабель аккумулятора к аккумулятору. Но его нельзя просто так подключить, сперва необходимо зарядить его с помощью резистора. Используйте резисторы емкостью 1 кОм, потому как они не сильно греются. Это займет всего несколько секунд, но не делайте это голыми руками. Затем нужно заземлить конденсатор. Возьмите вольтметр и подсоедините его к конденсатору. Возьмите резистор, подсоедините его к питаемой стороне конденсатора, прикрепив кабель питания к другой стороне резистора. Вольтметр должен показать около 12 вольт, что будет означать, что ваш конденсатор заряжен.

9. Проведите провод питания к вашему усилителю. Если у вас оригинальная магнитола, и есть кабель удаленного питания, вам нужно смотать кабель удаленного питания с кабелем питания, перед тем как вставлять в слот питания усилителя. Подключение кабеля удаленного питания позволяет усилителю включаться, когда необходимо. Если у вас нет провода выключателя от неоригинальной магнитолы, чтобы включать усилитель, когда вы включаете магнитолу, придется включать усилитель вручную. Убедитесь, что вы всегда выключаете ваш усилитель, когда выходите из автомобиля, чтобы он не перегрелся и не разряжал аккумулятор.

10. Подключите провода к усилителю.

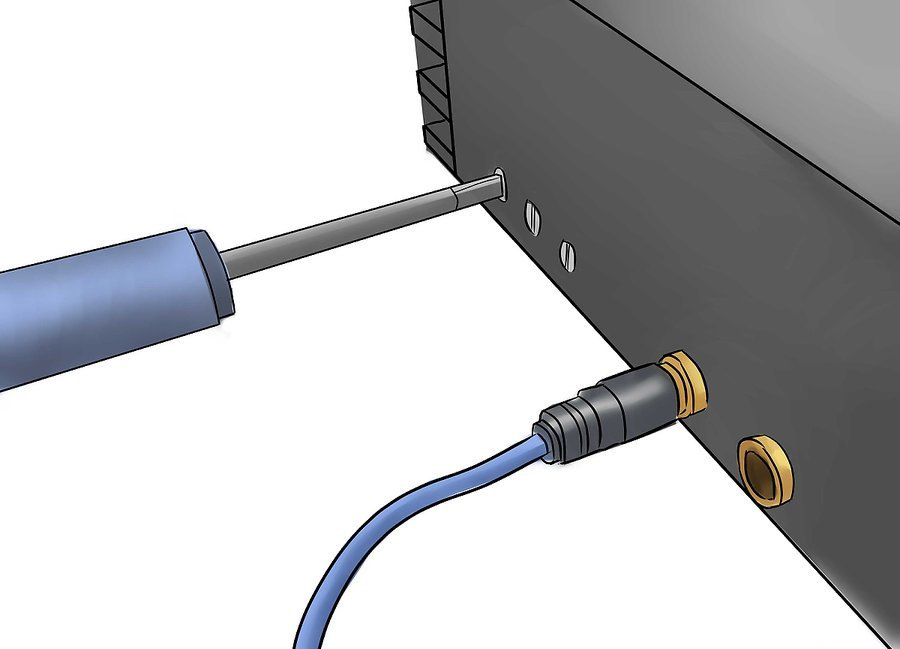

11. Выкрутите громкость на ноль, включите музыку и поднимите её до привычного уровня, где хорошо слышны средние частоты. Настраивайте громкость до тех пор, пока сабвуферы не зазвучат хорошо.

12. Очень важно сравнить RMS сабвуферов и усилителя, да, нехватка мощности приведет к тому, что сабы будут клиповать, но чрезмерная подача мощности может привести к перегреву звуковых катушек. Мощности сабвуферов и усилителей должны быть приблизительно равны для оптимальной производительности и долговечности.

Советы:
Не забудьте проверить ваш провод удаленного питания, прежде чем использовать его. Последнее, что вам нужно, – это мертвый аккумулятор.
При подключении разъема линейного выхода к оригинальной магнитоле, желательно использовать оба набора динамиков для сохранения стереоэффекта.
Если ваш усилитель не включается, проверьте предохранители усилителя.
Убедитесь, что вы используете кабели с правильным сопротивлением (или импедансом) для вашего оборудования. Мостовой усилитель работает с отличным импедансом, нежели усилитель в не-мостовом режиме. Если вы сделаете это неправильно, кабели могут перегреться или даже может сгореть усилитель, поэтому убедитесь, что выбраны правильные кабели для данного оборудования. Обычно значения кабелей – 2, 4 или 8 Ом, так что подготовьтесь заранее.
Всегда помните, что нужно выключать усилитель, если вы установили ручной выключатель.
Припаяйте 12В питание и заземление к проводам, чтобы уменьшить сопротивление цепи и улучшить питание (что улучшает звук).

Всегда отключайте отрицательную клемму от аккумулятора, прежде чем делать что-либо с электричеством в автомобиле.
Всегда будьте осторожным, работая с электричеством.

Источник

Подключение автомобильных сабвуферов

Что может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более. Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное. Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек. При параллельном соединении катушек, общее сопротивление, грубо говоря, становиться в два раза меньше. Например: соединив параллельно две 4 Ом катушки, у нас получится общее сопротивление в 2 Ом, если соединить две 2 Ом катушки, получится сопротивление в 1Ом.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

-Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

-Параллельное соединение катушек – сабвуферов. Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности. Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

-Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас. Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

-Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

Источник

Автомузыка: как правильно подключить автомобильный усилитель в машине

Каждый любитель качественного звука в автомобиле прекрасно знает о том, что мощности штатной магнитолы не хватит для достижения по-настоящему чистого и мощного звучания. Даже если выбрать дорогую фирменную магнитолу, мощные фронтальные и тыловые колонки, сабвуфер, то уж точно не обойтись без дополнительного усилителя мощности.

Без усилителя мощности любителям качественного звука в машине не обойтись

Отличия установки усилителя в машине и дома
Дома мы подключаем акустику любой мощности к источнику звука и практически не задумываемся о расположении проводов и размещении самого усилителя. В случае с автомобилем все совсем иначе. Устанавливая усиливающее устройство в авто, важно позаботится о прокладке провода так, чтобы не возникло его разрыва и замыкания. Это касается как силовых кабелей, так и кабелей акустики.
Размещение самого усилителя должно быть достаточно доступным для контроля и его настройки. Привычные варианты — крепление в багажнике, на задней полке или под водительским сиденьем. Кстати, не забывайте, что ни в коем случае не нужно пытаться сразу получить качественный звук от только что приобретенного усилителя и акустики. Для правильной работы этим устройствам нужно время, чтобы достичь согласования.
Усилителю требуется на первый разогрев около пяти часов, а вот колонкам для «стартового разогрева» нужно порядка трех суток. Только после этого разработаются резина и магнит динамика, акустика заработает на полную мощность и будет пригодна для детальной настройки.
Видеоурок по выбору усилителя

После приобретения комплекта мощного звука вмонтируйте его в автомобиль и «погоняйте» на слабом звуке, не нагружая аппаратуру чрезмерно. По истечении трех суток работы в таком режиме переходите к «колдовству» над звуком.
Выбор усилителя
Сами усилители бывают различных конфигураций. Естественно, есть отличия по мощности, но еще один важный критерий — количество выходов. Если вы подключаете не только фронтальные и тыловые колонки, но еще и сабвуфер, то стоит задуматься о схеме «2 усилителя мощности». Причина в том, что мощная басовая колонка требует сразу два канала выхода усилителя. Такое подключение называется «мост», когда суммируются сигналы левого и правого каналов.
Если же используются фронтальные колонки малой мощности, то их можно подключить напрямую к выходу магнитолы и будет достаточно поставить 4-х канальный усилитель необходимой мощности для тыловых колонок и сабвуфера, где два канала уйдут на бас, а два — на колонки.
Можно ли установить сабвуфер без усилителя в авто
Можно, конечно, установить сабвуфер без усилителя в авто, но в этом случае следует использовать активный сабвуфер, где усилитель уже встроен в колонки. Во-вторых, на магнитоле желателен отдельный выход на сабвуфер.

Усилитель можно установить в багажнике для легкого управления настройками
Такой способ подключения также подходит для комбинированной установки, когда усилитель используется только для тыловой и фронтальной акустики и подключается через четыре канала к автомагнитоле. Кстати, усилители, прикрепленные к корпусу сабвуфера (активные сабвуферные колонки) принято считать очень ненадежными, поскольку от постоянных вибраций выгорает основная плата, а её замена равнозначна покупке нового усилителя. Поэтому классический вариант раздельного подключения является преимущественным.
Следует также обратить внимание на мощность усилителя. Оптимальный вариант составляет 50-80 ватт для колонок и около 200 ватт на сабвуфер. Если вы увидели усилитель с надписью, например, 5000 ватт, то можете не сомневаться в том, что это не более чем маркетинговая уловка. Скорее всего, мощность такого усилителя будет не выше 60 ватт.
Как правильно подключить автомобильный усилитель в машине
После выбора места для установки усилителя необходимо подобрать силовые кабели для его питания. Для того чтобы правильно подобрать кабель, необходимо выполнить несложный расчет для определения сечения провода.

Для этого вычисляется сила потребляемого тока усилителем по формуле I=P/U. Где Р — суммарная мощность усилителя, U — напряжение бортовой сети автомобиля. Например, у вас 4-канальный усилитель по 50 Вт каждый. 4×50=200 Вт. К этой цифре необходимо добавить 30% на потери и запас мощности — 60 Вт. Итого получаем 260 Вт. Напряжение бортовой сети равно 12 В. Сила тока в цепи питания усилителя равна I= 260/12= 21,7 А. По таблице1 подбираем сечение медного провода по току.
Таблица1
Сечение провода, мм2 Ток, А. Для проводов и кабелей с медными жилами
0,5 7
0,75 11
1 15
1,5 23
2,5 30
4 41
6 50
10 80
16 100
25 140
35 170
Выбираем ближайшее значение 23 А, согласно которому сечение провода для питания усилителя должно быть не менее 1,5 мм2. Провод должен быть медным многожильным и в качественной изоляции.
Питание усилителя подключается непосредственно к аккумулятору через специальный предохранитель, номинал которого должен соответствовать расчетной силе тока. Аккумулятор располагается под капотом, а усилитель обычно в багажнике, поэтому провода необходимо будет 5-6 метров. Прокладку провода следует выполнять в гибкой гофрированной трубе для исключения замыкания на массу. Через стенку моторного отсека провод нужно пропустить через специальный переходник, исключающий перетирание изоляции провода в результате неизбежной вибрации. Подключаем проложенный кабель питания к плюсовой клемме аккумулятора через предохранитель и к соответствующей клемме + усилителя. Минусовая клемма усилителя «сажается на массу» при помощи кабеля такого же сечения.

Усилитель мощности питается напрямую от аккумулятора
Следующим этапом будет прокладка сигнального кабеля от магнитолы к усилителю. При выборе межблочного кабеля советуем не экономить и приобрести качественный провод, а качество никогда не бывает дешевым. При покупке межблочного кабеля обратите внимание, чтобы в нем был встроен провод управления усилителем. При прокладке «межблочника» следует обратить внимание, что этот кабель НИКОГДА нельзя прокладывать рядом с кабелем питания, поскольку это может вызвать посторонние шумы и наводки, что несовместимо с качественным звучанием, ради которого затеяна вся эта работа.

Заключительным этапом является прокладка акустических проводов от усилителя к динамикам. Сложности могут возникнуть при прокладке провода к динамикам, расположенным в дверях автомобиля. Иногда в дверных переходниках производители не оставляют резервных клемм и в этом случае приходится просверливать дополнительные отверстия для акустических кабель-каналов, размещать в дверных стойках дополнительные резиновые муфты.
Что делать, если через колонки слышен посторонний шум?

Различные шумы и посторонние звуки — сигнал того, что усилитель подключен неверно
Если через колонки слышится фоновый шум, хрип или треск — это сигнал о том, что подключение акустики выполнено неверно. Скорее всего, звуковой кабель плохого качества, ненадежное крепление контактов или имеется замыкание на массу. Выбирать межблочный сигнальный кабель следует достаточного большого сечения. При этом нужно обратить внимание на его изоляцию.
Сейчас на рынке авто- звукового оборудования богатый выбор проводов с дополнительным шумоподавляющим экраном из различных материалов. Такой кабель спасет от ненужного фона. Кстати, прокладка кабеля должна осуществляться вдали от иных проводов. Если основной пучок электропроводки, в том числе и силовой кабель усилителя, проложены по левой стороне салона, то оптимально будет проводить сигнальный провод либо по правой стороне салона, либо по центру. Это снизит риск «поймать» помехи от источника питания.
Сигнальный кабель имеет тип RCA со стороны магнитолы и очищенный провод до усилителя. При подключении важно, чтобы устройства ввода и вывода звука были не активны, в противном случае есть риск сжечь выходную плату магнитолы или замкнуть усилитель.

В магазинах автозвука можно найти провода с шумоподавляющим экраном
Внимательно проверяйте надежность крепления провода на клеммах усилителя, так как слабый контакт приведет к появлению ненужного шума. Также появляется вероятность перегрева изоляции кабеля и его оплавления.
Подключение усилителя к аккумулятору через реле
Также следует обратить внимание на то, что усилитель должен подключаться непосредственно к аккумулятору. Варианты через прикуриватель или замок зажигания чреваты сбоями в работе или вообще выходом из строя усилителя. В этом случае возникает ещё один нюанс.
Многие усилители находятся в работе постоянно, и, для того чтобы не посадить аккумулятор, в блоке подключения питания усилителя есть клемма подключения кнопки питания. Провод от этой клеммы подключается к специальному кабелю на магнитоле. Как правило, это провод синего цвета с маркировкой «Remote».
В этом случае питание усилителявключается одновременно с магнитолой. Эту же клемму можно использовать для запуска усилителя через отдельную кнопку или же через реле. На самом же аккумуляторе подключенный силовой кабель должен иметь предохранитель на 40-60 ампер.
Колба с предохранителем крепится на расстоянии не более, чем 30 сантиметров от клеммы аккумулятора. Этот критерий обезопасит ваш усилитель от возможных скачков напряжения и продлит тем самым срок службы устройства.

Нельзя подключать усилитель к прикуривателю
В оригинале схема подключения питания усилителя выглядит следующим образом: плюсовой кабель проходит через предохранитель и конденсатор к плюсовой клемме усиливающего устройства, масса конденсатора и усилителя замыкается на кузов автомобиля. Очень часто можно встретить вариант без использования конденсатора, но он применим только при подключении маломощных усилителей. В противном случае усилитель большой мощности без конденсатора начнет «задыхаться» и постоянно отключаться, подсаживая тем самым аккумулятор.
Классы усилителей
При выборе автомобильного усилителя стоит также обратить внимание на классы усилителей. Этот параметр свидетельствует о том, как много будет потреблять устройство электроэнергии, как сильно будет греться и сколько лишнего шума после усиления появится в звуке.
Разделяют четыре класса усилителей:
класс А — отличное шумоподавление, но высокое потребление энергии и большое выделение тепла;
класс В — потребляет мало энергии, практически не греется, но имеет много звуковых искажений;
класс АВ — нечто среднее между первым и вторым, небольшое энергопотребление, термоустойчив и искажений в звуке довольно мало, именно этот класс чаще всего встречается в автомобилях;
класс D — «цифровой» вариант усиления звука, почти не имеет искажений, не греется и потребляет мало энергии.

Подключив все компоненты, переходим к настройке звука. Выводим громкость магнитолы до уровня примерно 70%, а громкость усилитель ставим на ноль. Далее при включенном звуке начинаем добавлять громкость усилителя до появления хрипа в колонках. Далее чуть уменьшаем звук на усилителе, включаем фильтры и переходим к настройке качества звучания.
Никогда не включайте регулятор громкости усилителя на максимум, это приводит к перегреву блока питания, что влечет за собой звуковые искажения и перегорание блока питания. Далее настраиваем эквалайзер на магнитоле согласно своим предпочтениям, достигая отчетливой читаемости «середины», не теряя качество верхних и нижних частот.
Тут стоит полагаться только на собственный слух. Стоит отметить, что разные музыкальные композиции имеют разное качество записи, поэтому на одной настройке звучание двух разных треков могут значительно отличаться друг от друга. Именно поэтому важно поймать «золотую середину». Сама же настройка звука должна проходить на примере композиции достаточно высокого качества без провалов средних частот и подрезания «басов».

Блок питания может сгореть, если громкость включать на максимум
Ну, и самое последнее — улучшение звука. Уплотнение и проклейка всех «дребезжащих» частей кузова и салона автомобиля. Именно они могут испортить все приятные ощущения от прослушивания музыки в вашем «железном коне». Если сабвуфер располагается под задней полкой в багажнике, то её следует укрепить слоем фанеры или ДСП. Пластиковые панели и накладки можно проклеить слоем шумоизоляции или, в целях экономии, подойдет толстый двойной скотч. Добавить неприятного шума может и номерной знак.
Кстати, чаще всего, находясь вне автомобиля, хозяин слышит дребезг при каждом ударе сабвуфера. Это вибрирует номерной знак и создает этот неприятный шум. Чтобы избежать такой неприятности, под пластину гос. номера можно подложить слой поролона или резины. После чего номер крепко протягивается болтами и о дребезжании номера можно забыть.
