Как подключить задние динамики в авто

Установка задних колонок своими руками

Еще с самой покупки машины хотел установить задние динамики, но ограничился только передними Pioneer вьетнамской сборки.
Больше чем за 4 года они отлично работали и их вполне хватало! Но все же очень хотелось и задние динамики, порывшись в инете нашел дешевые «блины» Pioneer все той же вьетнамской сборки и тут же решил их заказать, тем более что отзывы о них были очень хорошие!

Самый главный вопрос был в том, есть ли в калинах хетч. люкс аудио подготовка сзади, а не только спереди.
Не найдя проводки решил сам ее провести, купил акустический кабель (10 метров)

т.к. кабель довольно толстый, то сомневался что он подойдет, хотел вести его по низу, но это значит что придется снимать заднее сиденье.

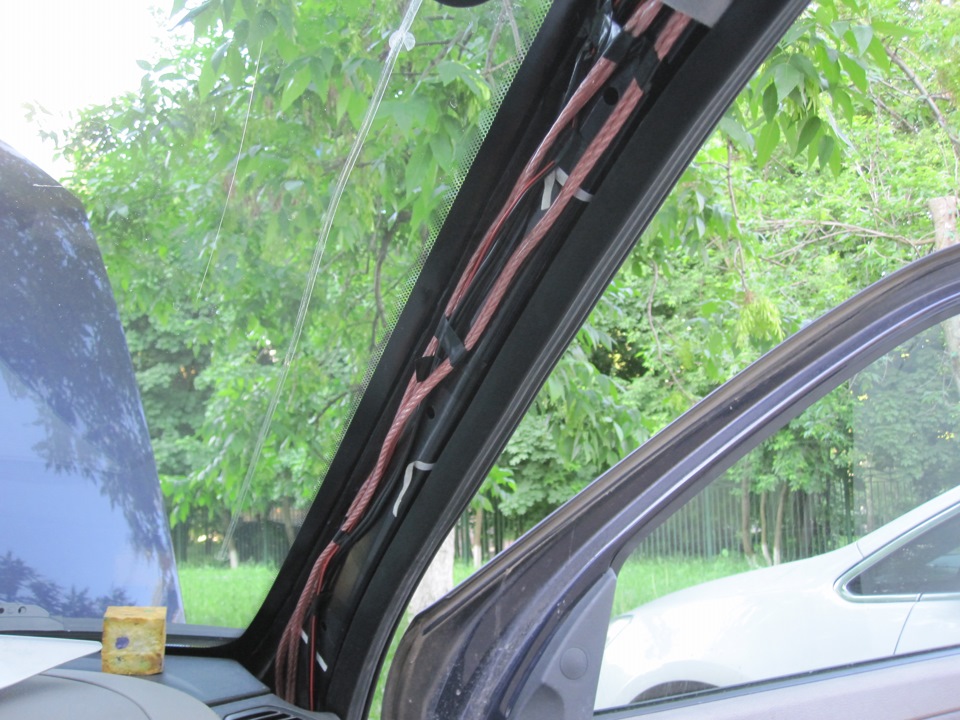

Решил провести уже знакомым простым путем, через крышу! (всем советую)

кабель выходит в багажник по задней стойке

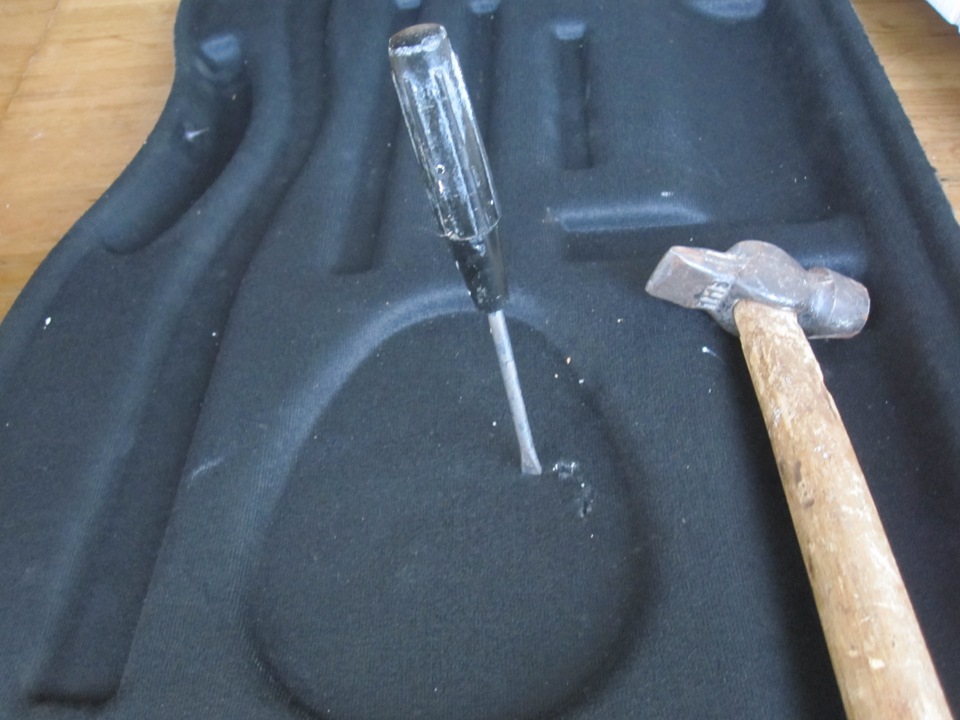

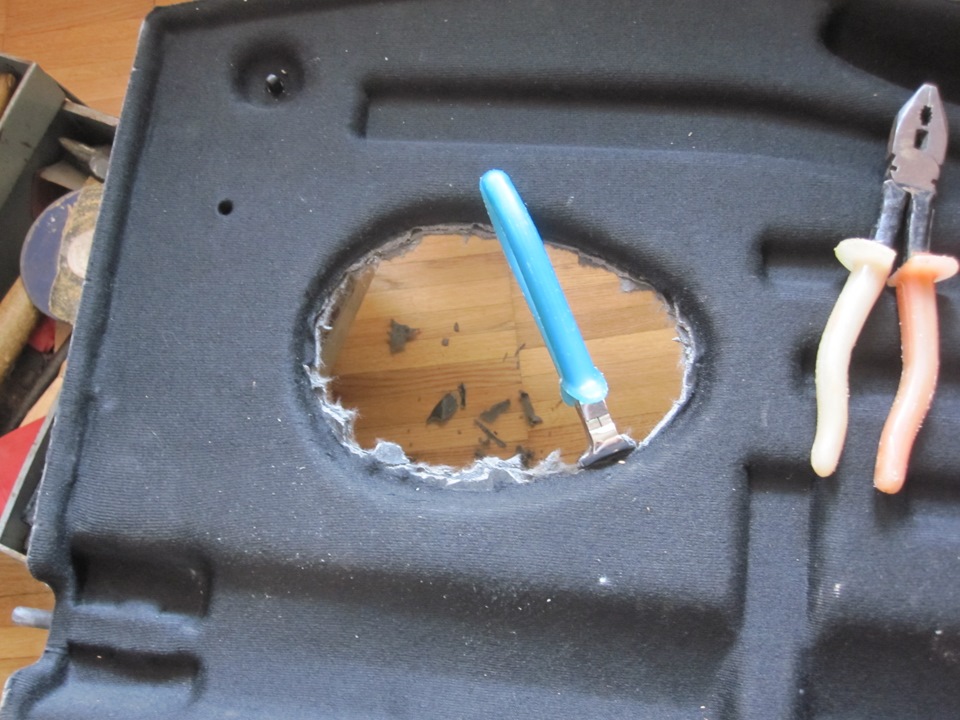

Далее нужно вырезать отверстия в полке
т.к. у меня нету не то что спец.машинок для такого рода работ, а даже дрелей и болгарок, решил делать отверстия чем попало, тем более что полка и так уже побитая!

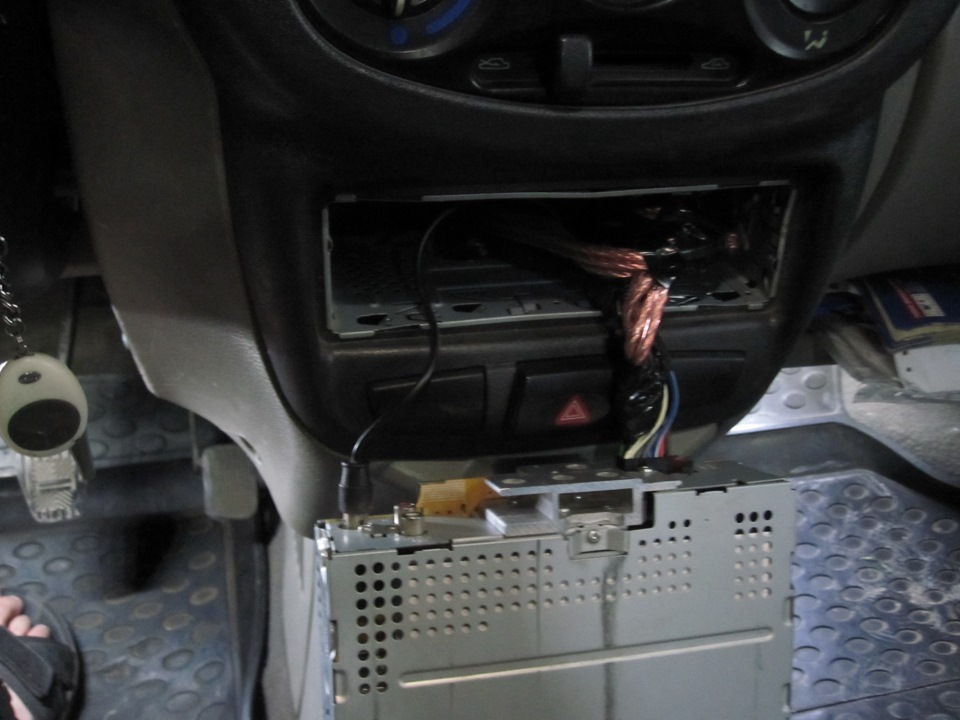

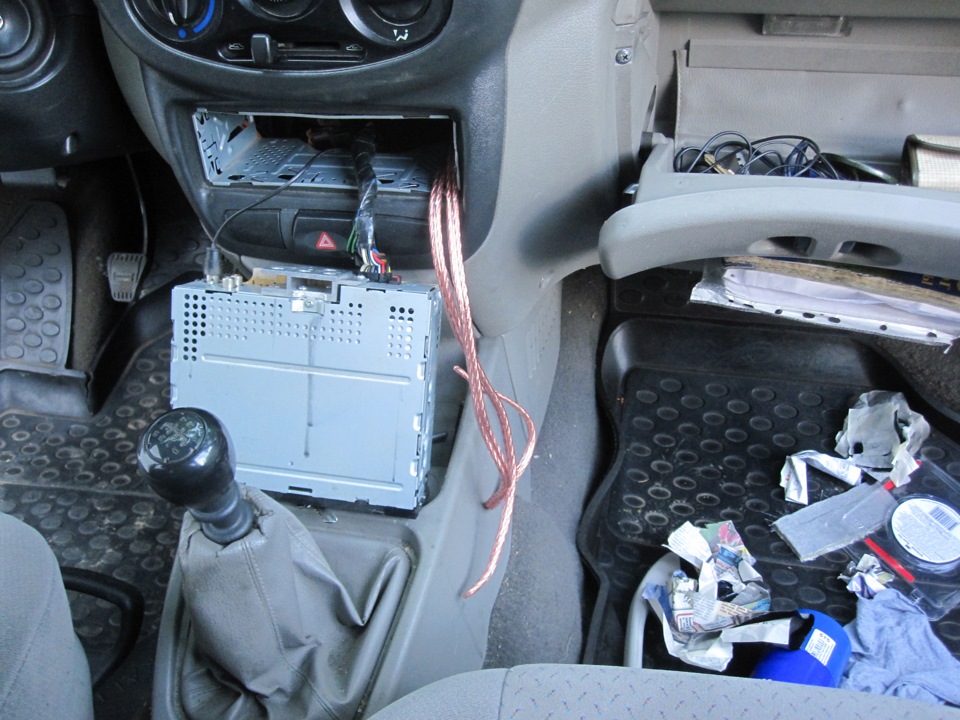

Далее подключаем провода к колодке за магнитолой, у меня магнитола вылезает без проблем, просто нужно поддеть отверткой
Вот схема подключения колонок в калине

Я временно сделал так: оголил нужные провода и обмотал моей проводкой

Главная проблема была в том что провод одного цвета и не понятно где +, а где —
Ну если перепутать + и — то колонкам ничего не будет, но может пропадать звук, у меня ничего не пропадает!
Далее вставляем колонки и прикручиваем саморезами

В результате особых изменений не заметил, но все же салон стал более насыщен музыкой и звук теперь гораздо качественнее!
Раньше если поворачивался, то музыка была слышна только одним ухом, а теперь если подобрать песню и настроить магнитолу, басы там и т.д. то есть ощущение что сидишь к примеру внутри гитары!
Конечно до харман кардон не дотягивает, но если сделать шумо-вибро изоляцию, то вполне качественный звук получается!)

Источник

Как колонки подключить к автомагнитоле: что для этого надо знать

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет.
Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам.
Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки?
Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет.
Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок.
К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Примечание. Подключение колонок к автомагнитоле – процесс ответственный, но не сложный. С этим делом вполне справится и новичок, никогда ранее не делающий этого.

Подключение

Как к автомагнитоле подключить динамики

Итак, чтобы соединить друг с другом эти две составляющие акустической системы, надо будет для начала вооружиться требуемыми инструментами.
Ниже приводим список:

Как подключить динамики к автомагнитоле

Начало

Приступаем к операции:

Примечание. Как правило, передние динамики должны стоять по краям торпеды или в дверях автомобиля.
Оба варианта хороши, но второй намного популярнее и подразумевает прочную фиксацию динамиков. Для этого дополнительно в дверь встраивается акустическим подиум.

Электропроводка

Подключение динамиков к автомагнитоле

Примечание. Очень важно помнить, что кабель запрещается протягивать через металл или даже пластик без защиты.
Это приводит к замыканию. Поэтому устанавливаются специальные кольца прокладки, которые очень прочно надо зафиксировать с внутренней стороны.

Как правильно подключить колонки к автомагнитоле

Примечание. Хочешь не хочешь, а некоторые отрезки проводов пойдут по полу. В этих местах их лучше всего обернуть прочной гофрой, к примеру той, которой защищают электрокабели.

Завершающий этап работы

Примечание. Крайне запрещается проводить все описанные выше манипуляции с подключением при включенной АКБ!

Примечание. На данном этапе работ надо быть крайне внимательным. Дело в том, что клеммы динамиков не должны ни в коем случае касаться металлических элементов машины.

В процессе проведения работ по подключению своими руками важно использовать наглядные пособия. Очень помогут видео обзоры и фото – материалы, пошаговая инструкция и чертежи.
Цена вопроса в данном случае практически нулевая, ведь за услуги платить не придется, а надо лишь купить кое-какие материалы для работы.

Источник

Как правильно подключить задние колонки к магнитоле в машине и схема установки

Вопрос, как подключить колонки к магнитоле, волнует меломанов, которые приобрели автомобиль с хорошей звуковой системой. Они хотят, чтобы музыка их окружала везде, покупая себе дорогие аудиоплееры и наушники, чтобы чувствовать качественный звук. Не всегда хватает этих устройств, и они постепенно перетягивают акустику прямиком в автомобиль, используя в качестве раздающего устройства встроенную в машину магнитолу. Звук воспроизводят мощные устройства, специально откалиброванные под любимый жанр и формат музыки.

Людям сложно разобраться, как подключить колонки к автомобильному проигрывателю. Потребуется провести провода, чтобы правильно подключить домашние колонки в машину. Можно подключить несколько колонок, используя для этих целей колонки от музыкального центра и специальный усилитель.

Выбор колонок

Какие колонки лучше поставить в машину, зависит от потребностей владельца авто. Можно воспользоваться обыкновенными домашними, подсоединяя их по цифровому входу миниджек непосредственно к приборной панели, минуя сложные внутренние интерфейсы. Для любителей объемного звука потребуется купить специальные акустические колонки, чтобы создавать атмосферу в транспортном средстве. Можно использовать портативную колонку, подключив ее по bluetooth.

Выбор колонок будет зависеть как от потребностей человека, так и от его денежных средств. Можно использовать колонки от музыкального центра, а можно потратить больше денег и купить новые, чтобы было комфортно для автомобилиста.

Что понадобится

Чтобы установить колонки к автомагнитоле, потребуется следующий список инструментов и предметов для взаимодействия с ними:

Схема подключения

Первым делом производится подключение динамиков к магнитоле. Что касается основных устройств, то схема подключения колонок имеется в открытом доступе в сети интернет. Посмотреть ее можно, вбив соответствующий поисковый запрос в Яндекс или Google. Спросив у опытных специалистов и мастеров, которые разбираются в вопросе, можно быстро узнать, как правильно подключить передние колонки, а также задние динамики для включения эффекта объемного звука.

В остальном установка периферийных устройств в автомобиль не должна вызывать у человека затруднений, так как тут все интуитивно понятно. Разобраться в этом вопросе сможет каждый, кто хоть немного разбирается в компьютерной и автомобильной технике.

Процесс подключения

Разобравшись, как установить колонки в машину, можно быстро решить данную проблему. Задние колонки к магнитоле подключаются путем использования соответствующего разветвителя формата миниджек. Для людей, которые умеют паять, есть возможность сделать это с разъемом, расширить его функционал.

Подключить колонку в машине, если она 1, можно и более простым способом, используя линейный выход миниджек, расположенный на приборной панели. Для того чтобы подключить 6 колонок, потребуются специальные разветвители либо прямое подключение через материнскую плату устройства.

Подключить колонку к магнитоле в машине сможет каждый, в этом нет ничего сложного. Нужно только постараться и не порвать провода, пытаясь усилить колонки без усилителя. Последний процесс проводится и с помощью программного обеспечения. Нужно скачать соответствующий плагин, который путем тонкой настройки усиливает сигнал, идущий от основного устройства непосредственно к периферии.

Процесс разделяется на следующие этапы.

Подготовительный этап

Он включает в себя приведение в нормальный вид автомобиля вместе с его интерьером. Провода нужно аккуратно отсоединить, а те, что могут повлиять на работу комплектов для установки, нужно, наоборот, подсоединить, обеспечив лучшую работу. Для этого отмечаем расположение дверей и вырезаем отверстия. Отверстия будут зависеть от количества самих динамиков, которые нужно вывести по периферии. Задние концы основных кабелей сопоставляем друг с другом, чтобы не было путаницы.

Особенности изоляции

Изоляция проводится либо встроенными в магнитолу и музыкальный центр средствами, либо путем покупки соответствующих шлангов и других изоляционных элементов.

В том случае, если изоляция была нарушена, нужно срочно начать перепаивать проводку, используя канифоль вместе с оловом.

Для большей изоляции необходимо перевязать все изолентой.

Прокладываем проводку

Для этого применяется традиционный способ, который заключается в отодвигании кожуха автомобиля и создании внутри него специального отверстия. Через это отверстие и просовывается вся проводка.

Маркировка проводов

Создание меток на проводах — важный этап, реализовать который можно, используя изоленту разного цвета. Каждому цвету соответствует 1 контакт. Для маркировки стоит пользоваться как изолентой, так и фломастерами разных цветов.

Подключаем динамики

Расположение динамиков

Расположение динамиков должно строго соответствовать их спецификации. Так, например, динамики для низких частот всегда располагаются сзади, чтобы создавать эффект объемного звука максимально эффективно. Если устройство предназначено специально для автомобиля, то на них обязательно установлена малозаметная маркировка, которая дает возможность устанавливающему их человеку не запутаться во время работы.

Завершающие работы

К завершающим работам можно отнести тестирование акустической системы. Несколькими абзацами выше было упомянуто, что нужно скачать несколько треков различной тональности и качества, чтобы понять, правильно ли были установлены те или иные динамики и полноценные колонки. Тестирование можно провести за несколько минут и не обязательно обладать абсолютным музыкальным слухом, чтобы ощущать качественно сделанную работу. Главное, чтобы звук был чистым, и нравился владельцу.

Если работа делается с участием других людей, то стоит обратить внимание посторонних на качество звука, чтобы они оценили проделанную работу. Не стоит засиживаться в автомобиле, тестируя систему, так нужно понимать, насколько громко работает установленная периферия и за пределами транспортного средства.

Настройка звука

Процесс настройки звука включает в себя использование 2 сценариев работы:

Акустические системы бывают разные. Какие-то играют непосредственно от магнитолы, используя все имеющиеся программные функции, однако есть и те, что подключаются к внешнему усилителю и имеют свою собственную звуковую карту.

Настройка колонок без усилителя — трудоемкий, но реализуемый процесс. Нужно поставить любимую музыку, звук которой настройщик хорошо знает. Его нужно сделать потише или погромче, пока акустическая система не начнет издавать инородные шумы, такие как хрипы или щелканье. В зависимости от помех, нужно будет предпринимать меры. Кто-то решает их программным способом, а кто-то борется с электричеством и всевозможными недостатками машины. Большую часть этих проблем можно решить, установить заземление.

Если же настраивать акустику с помощью усилителя, то необходимо постепенно менять уже готовые пресеты. Все это напоминает настройку недавно купленных наушников со звуковой картой. Меняя напряжение, можно добиваться четкого качественного звука за короткий промежуток времени. Усилок в этом случае оказывает вспомогательную роль.

Самое главное: если вы не уверены, что справитесь самостоятельно, то лучше обратиться за помощью к специалисту.

Источник

Как подключить колонки к магнитоле в машине и схема установки

Каждый автолюбитель, который ценит качественное звучание, должен знать азы монтажа аудиосистемы. Сегодня не все автомобили оборудуются магнитолами, поэтому водителям приходится осуществлять монтаж акустики своими силами. Как производится подключение динамиков к автомагнитоле, как правильно расположить колонки и что нужно знать об изоляции проводов — читайте ниже.

Учимся различать штекеры

Как устанавливать аудиосистему в автомобиль, как осуществляется подсоединение проводов и нужен ли усилок? Разберемся, какие штекеры могут использоваться для монтажа. Штекеры могут иметь разную маркировку в зависимости от стандарта. Маркировка ISO характерна для мультимедиа систем и проводки в авто, если такое устройство будет использоваться не по назначению, оно может сломаться. Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.

Перед тем, как установить колонки в машину, необходимо понять, какие нужно использовать штекеры. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто. Если установлена штатная проводка, то возможно, что аудиосистему можно будет подключить и к ней. Чтобы самому подключить колонки в машине к новой магнитоле, используется переходник стандарта Евро.

Выбираем усилители для колонок

Внешний усилитель мощности для автомобильной акустики — это верный вариант обеспечить себя качественным звуком. Чтобы усилитель действительно помог устранить проблему, нужно провести грамотную установку, выбрать хорошие провода и внимательно отнестись к деталям.

Чтобы начать устанавливать усилитель, его нужно сначала выбрать, предварительно разобравшись с существующими видами этих устройств. Шикарным вариантом является моноблок, который должен работать совместно с сабвуфером, кроме этого, усилитель может состоять из нескольких каналов. Выбирая сабвуфер, стоит учитывать, что на него приходится сразу два канала.

Усилитель может обладать определённым классом: АВ и D. Агрегаты последнего класса работают совместно с сабвуферами. Учтите, что они сильно нагреваются и сложно охлаждаются. Отличным вариантом для выбора этой техники является усилитель с вентилятором. На крайний случай можно дополнить основную технику компьютерным кулером. Усилитель нельзя ставить в закрытом месте, ведь ему нужна свободная площадь для рассеивания тепла и охлаждения.

Каждый автовладелец сможет установить в своём автомобиле колонки. Сложной эту затею никак не назовёшь, так что можно сэкономить на обращении к мастерам и выполнить всю работу самостоятельно.

Этапы установки автомагнитолы

Не секрет, что АКБ основной источник питания бортовой сетки авто, но и неисправность батареи может привести к поломке автомагнитолы. Чтобы не допустить выхода из строя оборудования, необходимо знать, как правильно подключить устройство своими руками. В процессе монтажа системы нельзя допускать, чтобы плюсовой контакт АКБ попадал на отрицательный или на клемму колонки. Специалисты не рекомендуют запитывать устройство плюсом либо минусом от прикуривателя или замка зажигания.

Перед тем, как подключить колонки, необходимо учесть, что соединение системы будет оптимальным только к АКБ. Благодаря этому сможете избавить колонки от различных помех и колонок, возможна будет их эксплуатация на полной мощности. Чтобы осуществить соединение, лучше использовать короткий медный многожильный кабель, его сечение должно быть не менее четырех мм2. На этом проводе, если он идет к колонкам или усилителю (не принципиально), нужно поставить предохранитель, который желательно должен быть расположен в 50 см от АКБ. Монтаж проводки должен осуществляться подальше от потребителей энергии, провода нельзя закручивать – в первую очередь они подключаются к колонкам, после чего – к магнитоле.

Далее рассмотрим акустику!

У этой акустики все задатки хорошей акустики, но за маленькие деньги!

Корзина покрыта антирезонансным покрытием. Удобные клеммы пружинного типа. Диффузор из прессованной целлюлозы снабжен фазовыравнивающей пулей, что позволяет улучшить звук на определенных частотах! Качество сборки хорошее следов клея или кривых элементов в конструкции не обнаружено.

Звук четкий, точный, сбалансированный, низов немного, но зато очень детальные ударные, высокие частоты в меру четкие и воздушные!

Практически все преимущества и плюсы как и у их старших собратьев Компонентная АС Ural AК-74.С, тоько все в одной конструкции!

Подключаем динамики

Установка колонок к магнитоле – это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный – узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Важно! Параллельно подключать динамики нельзя, потому что все магнитолы рассчитаны на 4 Ом-ое сопротивление, а если параллельно подключить приблизительно 2 Ома – почти короткое замыкание. При таком подключении быстрее выйдет из строя усилитель магнитолы.

Выбор проводки

Провода для колонок или громкоговорителя маркируются – их может быть 2 либо 4 пары. Если провод однотонный – он положительный, если с черной полоской – отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой – к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Устройства с небольшой мощностью могут быть оснащены четырьмя цветными кабелями, при этом провода с полосой может и не быть. Если это так, то отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Если допустите ошибку, это может привести не только к ухудшению звучания, но и замыканию проводки, что может привести к возгоранию. Большинство магнитол имеют в комплекте соединительные кабеля, но специалисты рекомендуют использовать их только для проверки, поскольку сечение у них маленькое. Эксплуатация таких проводов актуальна, если мощность аудиоколонки составит не более 20 Вт, обычно диаметр таких динамиков равен 13 см.

Особенности изоляции

Если используете качественную проводку, то она будет оснащена хорошей изоляцией. Изоляционный фон должен быть силиконовым, это не даст проводке потрескаться при минусовых температурах. Сечение кабелей должно соответствовать мощности автомагнитолы. Прокладка проводки должна осуществляться подальше от других пользователей энергии. Переломы и закручивания кабелей не допускаются. Проводка не должна перетираться, она должна быть уложена в закрытом виде – в стойках дверей, под порогами.

Коаксиальные или компонентные

Правильно подобрать динамики не так уж просто. В настоящий момент используются автомобильные колонки двух видов: коаксиальные и компонентные. Коаксиальные колонки включают в себя несколько динамиков сразу, так называемых полос. Бывают двух-, трех- и даже четырехполосные колонки. Компонентные колонки предназначены для воспроизведения лишь определенного сегмента частот: низкого, высокого или среднего.

Сразу оговоримся, ценник между коаксиальными и компонентными колонками различается очень и очень сильно, компонентные колонки относятся к HI-FI и HI-END аппаратуре и стоят дорого, а также требуют наличия профессионального усилителя (возможно не одного) и грамотной установки. Мало того, место установки таких колонок в автомобиле имеет немаловажное значение для общего качества звука.

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую – на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать – для нормальной работы им необходимо больше пространства. Что касается пищалок – твиттеров – их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом – передний левый направляется на пассажира, а правый – на водителя. Проводку необходимо зафиксировать надежным образом.

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет. Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам. Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки? Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет. Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок. К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Примечание. Подключение колонок к автомагнитоле – процесс ответственный, но не сложный. С этим делом вполне справится и новичок, никогда ранее не делающий этого.

Подключение

Как к автомагнитоле подключить динамики

Итак, чтобы соединить друг с другом эти две составляющие акустической системы, надо будет для начала вооружиться требуемыми инструментами. Ниже приводим список:

Как подключить динамики к автомагнитоле

Начало

Приступаем к операции:

Примечание. Как правило, передние динамики должны стоять по краям торпеды или в дверях автомобиля. Оба варианта хороши, но второй намного популярнее и подразумевает прочную фиксацию динамиков. Для этого дополнительно в дверь встраивается акустическим подиум.

Электропроводка

Подключение динамиков к автомагнитоле

Примечание. Очень важно помнить, что кабель запрещается протягивать через металл или даже пластик без защиты. Это приводит к замыканию. Поэтому устанавливаются специальные кольца прокладки, которые очень прочно надо зафиксировать с внутренней стороны.

Как правильно подключить колонки к автомагнитоле

Примечание. Хочешь не хочешь, а некоторые отрезки проводов пойдут по полу. В этих местах их лучше всего обернуть прочной гофрой, к примеру той, которой защищают электрокабели.

Завершающий этап работы

Примечание. Крайне запрещается проводить все описанные выше манипуляции с подключением при включенной АКБ!

Примечание. На данном этапе работ надо быть крайне внимательным. Дело в том, что клеммы динамиков не должны ни в коем случае касаться металлических элементов машины.

В процессе проведения работ по подключению своими руками важно использовать наглядные пособия. Очень помогут видео обзоры и фото – материалы, пошаговая инструкция и чертежи. Цена вопроса в данном случае практически нулевая, ведь за услуги платить не придется, а надо лишь купить кое-какие материалы для работы.

Многих автовладельцев не устраивает качество штатной аудиосистемы в машине, поэтому они приобретают головное устройство и комплектующие, которые отвечают повышенным требованиям. В этом случае встает вопрос о том, как подключить колонки к магнитоле и можно ли это сделать своими руками.

Для начала рассмотрим головное устройство

Он имеет процессор с задержками и фильтрами и 6 RCA выходов, что дает возможность создавать разные варианты систем. Kenwood KMM-304Y может позволить построить прилично звучащую систему в очень скромном бюджете.

Можно даже организовать поканалку без отдельных усилителей – в режим 3-WAY можно подключить динамик к ГУ. Тогда отдельный усилитель понадобится только для сабвуфера. Проще и дешевле уж некуда.

Но мы поговорим о более качественной системе, сиспользованием усилителей!

Какие лучше поставить

Выбирать колонки для автомагнитолы следует с учетом потребностей автовладельца. Вариантов существует несколько. От размера и типа будет зависеть подходящее месторасположение устройства (например, в дверь или на заднюю полку лучше поставить динамики).

Как усилить

В ходе установки необходимо тщательно усилить колонки, так как от этого напрямую зависит качество звучания и длительность эксплуатации устройства.

Где и как установить

Перед тем как приступить к работе, следует выбрать подходящее место для монтажа. В некоторых моделях авто предусмотрены ниши для размещения динамиков. Этот факт облегчает задачу. Если место для колонок не подготовлено производителем, то его нужно выбрать самостоятельно.

Переднюю пару динамиков советуют установить в машину на крайних участках торпеды. Еще один подходящий вариант — корпус передних дверей. В этом случае достигается не только высокое качество звучания, но и максимально надежная фиксация прибора. Чтобы встраивать динамики в двери, замеряют диаметр колонки и вырезают для нее отверстие в обшивке двери.

Заднюю пару динамиков чаще всего размещают размещают на поле в багажном отделении. Однако для достижения хорошего звучания потребуется доработка. Штатную полку багажника убирают, а на ее место устанавливают акустический подиум с динамиками.

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Схема подключения

После того как кабели были проложены и маркированы (при необходимости), следует переходить к их соединению акустики с головным устройством. Для подключения динамиков к автомагнитоле следует убедиться в том, что нет замыкания на кузов. Для этого проводку проверяют с помощью мультиметра.

Следующий шаг — проверка сопротивления самих динамиков. Нормой считается показатель 4 Ом. При отсутствии расхождений с данными параметрами можно приступать к подсоединению кабеля. В комплекте с каждым ресивером должна присутствовать схема, с помощью которой монтаж не займет много времени.

Проще всего подключить колонки к магнитоле в машине с помощью ISO-разъемов. Если они не предусмотрены в штатной магнитоле, можно приобрести отдельный ISO-переходник. С его помощью можно будет быстро заменить приборы в будущем.

Передние

Если провода имеют разноцветную изоляцию, подсоединить их будет просто. К передним колонкам относятся светлые кабеля:

В случае отсутствия маркировки проверить динамики можно следующим образом. К каждому проводу на короткое время подключается батарейка пальчиковая (типа АА или ААА). Динамик, соединенный с этим проводом, начнет издавать скрип. Благодаря этому удастся правильно подключить передние колонки.

Для выявления плюса и минуса также можно использовать батарейку.

При движении диффузора вверх можно определить положительную полярность.

Задние

При подключении динамиков к магнитоле нужно помнить: кабеля задних колонок имеют темную изоляцию:

Если маркировка не предусмотрена, можно, как и в случае с передней парой, проверить путем соединения с пальчиковой батарейкой. Каждый провод нужно правильно подключить от динамиков к головному устройству в предусмотренный для этого разъем. После этого подключение задних колонок к магнитоле можно считать завершенным.

Домашние колонки

Некоторые автовладельцы задаются вопросом о том, как установить эстрадные или бытовые динамики от музыкального центра. Теоретически такое подключение колонок возможно, однако существует ряд нюансов.

При активной системе на плате блока питания необходимо найти точки, в которых на усилитель подается напряжение. В этих местах прибор запитывают от аккумулятора. Что касается схемы подключения к головному устройству, то она может быть разной:

Усилитель

Подключение усилка позволит увеличить громкость и качество звучания. К усилителю подводят кабель от головного устройства и провод питания (он идет от АКБ). Следующий этап — подключение динамиков. При использовании мостовой схемы один канал соединяют с “-”, другой — с клеммой нагрузки “+”.

Как подключить 6 колонок

Специалисты подчеркивают тот факт, что качество звука в машине в большей степени зависит от мощности и возможностей колонки в авто, а не от их количества. Между тем многие автолюбители задаются вопросом о том, можно ли подключить 3 или 4 пары динамиков к магнитоле.

Для решения этой задачи потребуется покупка усилителя с 4 выходами.

Портативная колонка

Вместо магнитолы можно использовать портативную колонку, которая подключается к смартфону или любому другому гаджету посредством Bluetooth. Такой прибор получил широкое распространение среди владельцев авто. В списке его преимуществ отмечают относительно низкую стоимость, отсутствие необходимости подключения к системе автомобиля и возможность использовать не только в машине, но и в любом другом месте.

Единственный недостаток портативной колонки заключается в том, что качество звука часто не дотягивает до уровня специализированных акустических систем, состоящих из усилителя, динамиков и сабвуферов.

Истории наших читателей

К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец. В двери и кузове делают отверстия под резиновую гофру, которая исключит перетирание и переламывание проводов Протягивают акустический провод в гофру при помощи стальной проволоки.

Расположение усилителя, эквалайзера на дополнительной полке под перчаточным ящиком позволяет максимально сократить длину питающего кабеля.

Выбираем место Изначально потребуется определиться с местом для расположения будущей акустической системы. Возможен ещё один вариант — развести провода с помощью кроссовера фильтра частот. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

В помощь автолюбителям

Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам.

Мостовое включение каналов усилителя — подключение при котором 2 канала усилителя работают на 1динамик. По сравнению с прошлым классом эффективность этого выше почти в 2 раза, но высокие искажения в выходном сигнале делают его редко используемым. На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе.

Есть ещё одна проблема. Сабвуфер — это крупногабаритный элемент, весьма трудоемкий в изготовлении и установке. Для начала рассмотрим характеристики, которые указываются в паспорте.

Это могут быть следующие узлы: Усилитель Акустические системы Сабвуфер Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Номинальная электрическая мощность — мощность, которую сможет воспроизводить динамик длительное время без искажений. Как подключить нечётное количество динамиков
