Как подсоединить фонарь прицепа авто
Правильное подключение электрики фаркопа и задних доп. фонарей.
Наконец-то выдался относительно
теплый денек, появилось свободное время и я решил подключить электрику к ранее установленным дополнительным задним фонарям и фаркопу (www.drive2.ru/l/524122075749680777/).
Еще зимой был приобретен комплект проводки для фаркопа с оригинальными ларгусовскими колодками: его отличие от универсальных в том, что проводку автомобиля не нужно резать, просто снимаются задние фонари и между ними и их разъемом вставляются колодки с выводом на фаркоп.
Очень удобно- в случае обращения по гарантии или докапывания со стороны ГИБДД тупо снимаем фонарь, разъединяем колодки, и вуаля- всё штатно, а разъем фаркопа сам по себе отдельно лежит))
Однако комплект предназначен только для фаркопа, моя же задача была подключить так же и задние доп. фонари, поэтому решил комплект допилить под это дело.
Припаял к нужным проводам отводы под доп. фонари в виде водонепроницаемых разъемов.
Пользовался заранее составленной схемой.
Естественно, от задних доп. фонарей 2-го поколения были безжалостно отрезаны колодки и заменены на водонепроницаемые.
К сожалению, цвета штатной проводки, проводки фаркопа и проводки доп. фонарей категорически не совпадают, поэтому пришлось потратить некоторое время, чтобы всё устаканить))

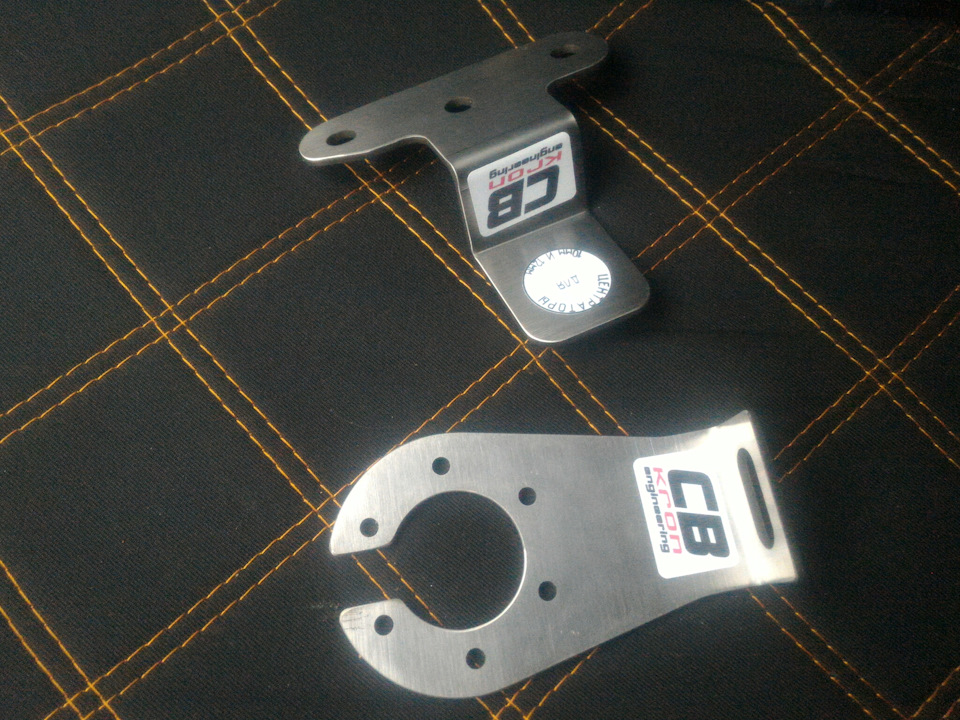

Еще из подготовки: несмотря на то, что подрозетник фаркопа, как и сам фаркоп, были окрашены Титаном (аналог Раптора), толщина подрозетника не внушала доверия, поэтому был заказан подрозетник из нержавеющей стали 3 мм, до кучи к кронштейну под антенну для рации.

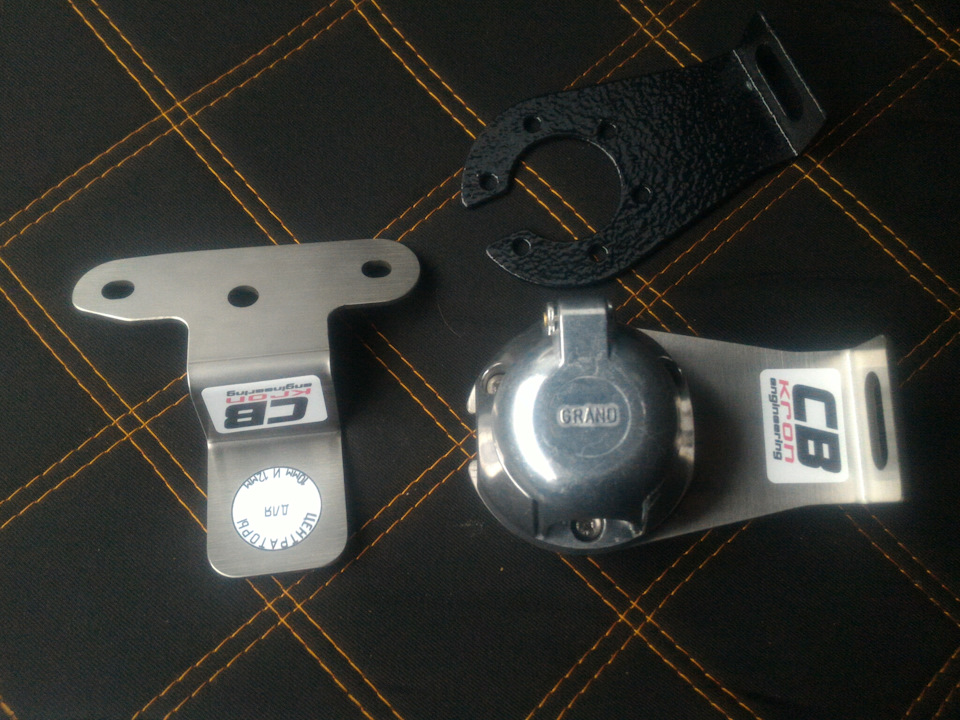

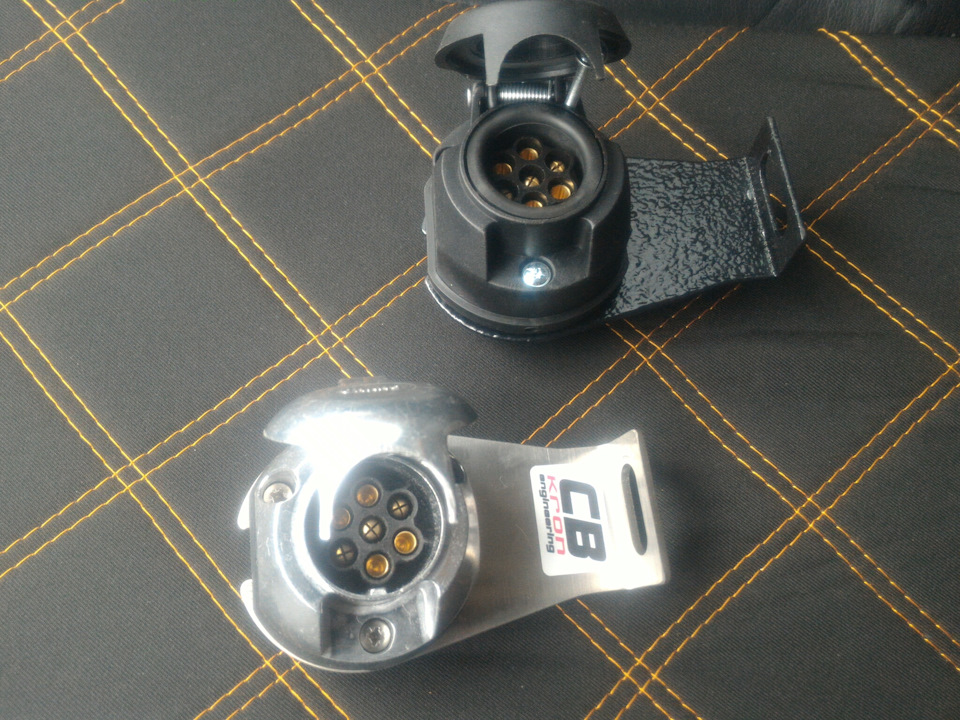

Так же была приобретена силуминовая розетка, вместо пластиковой.

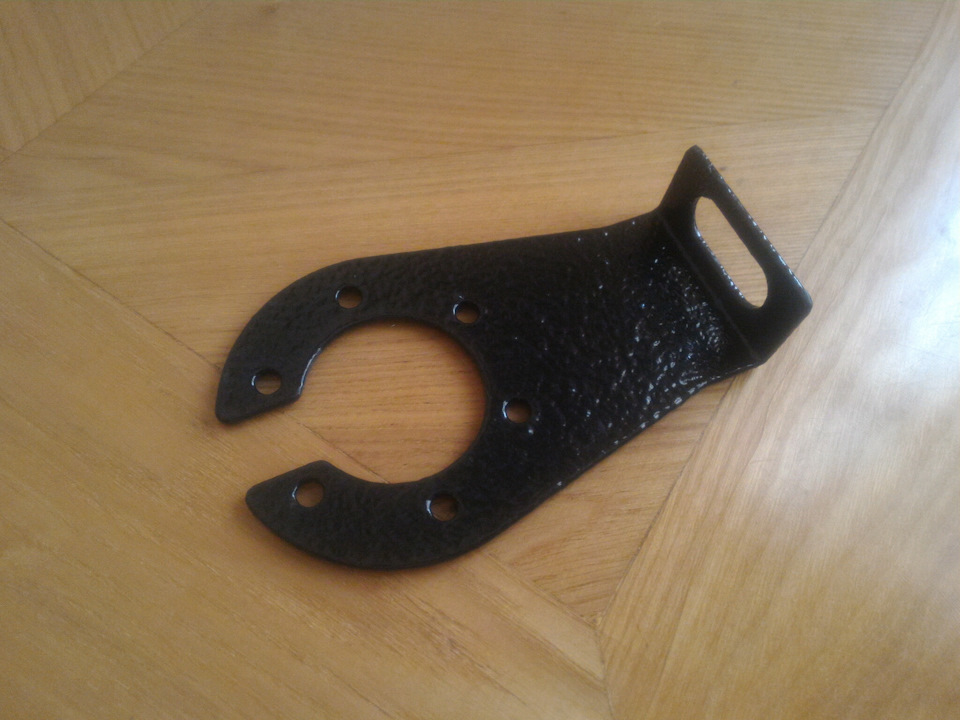

Сравнение толщины подрозетника, покрытого Титаном и подрозетника из нержавеющей стали 3 мм:

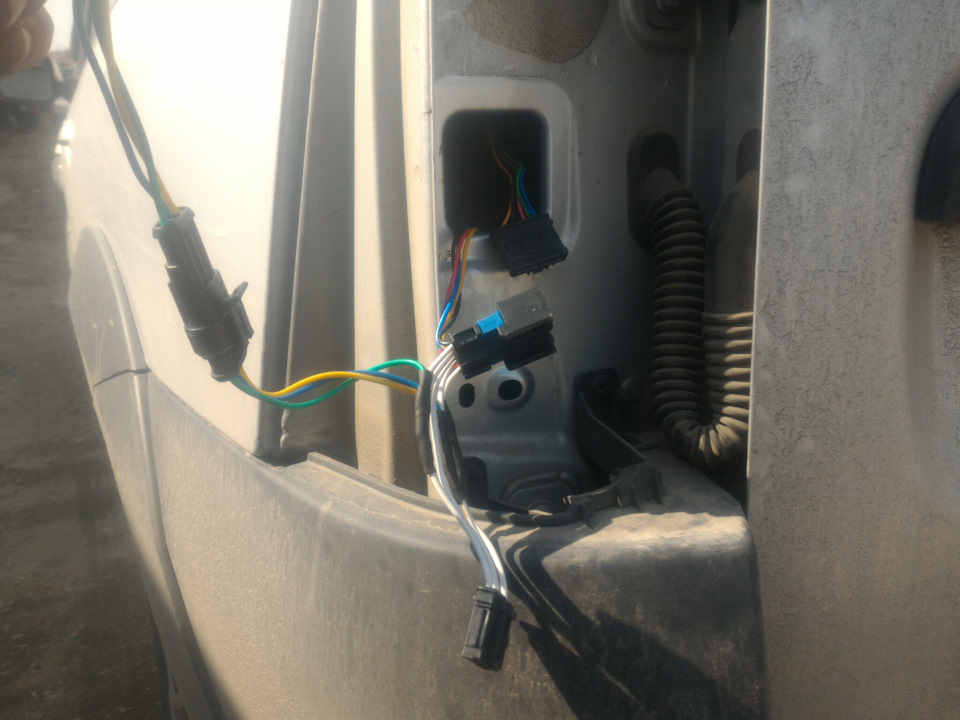

Ну, а дальше всё просто: подключаемся штатными колодками к штатным разъемам: доп. фонари к своим отводам, штатные фонари к колодкам из комплекта.

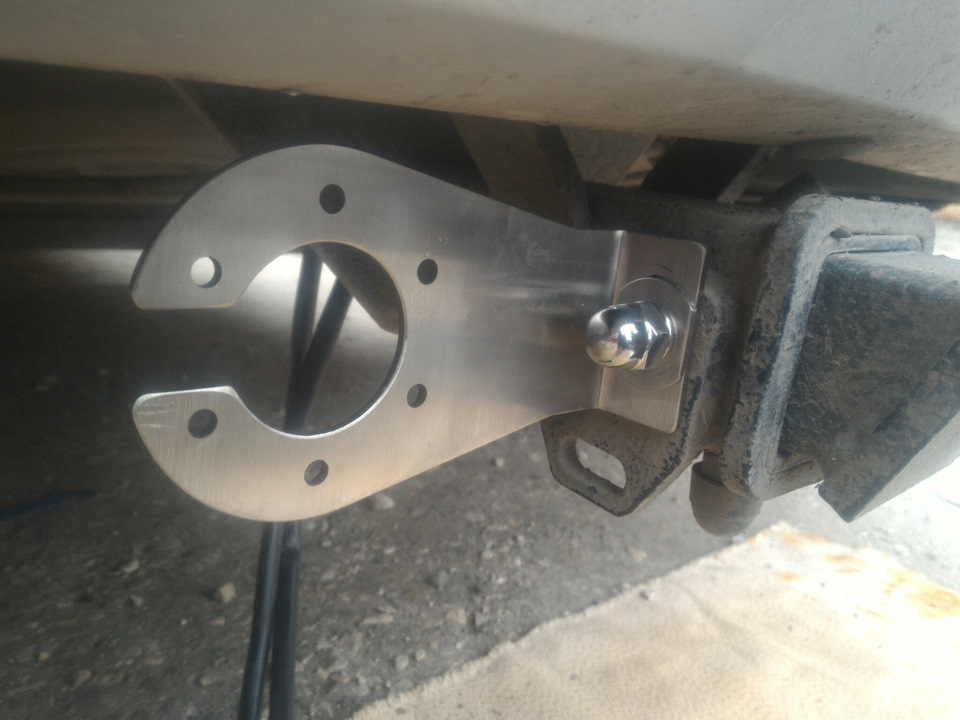

Приворачиваем на место подрозетник.

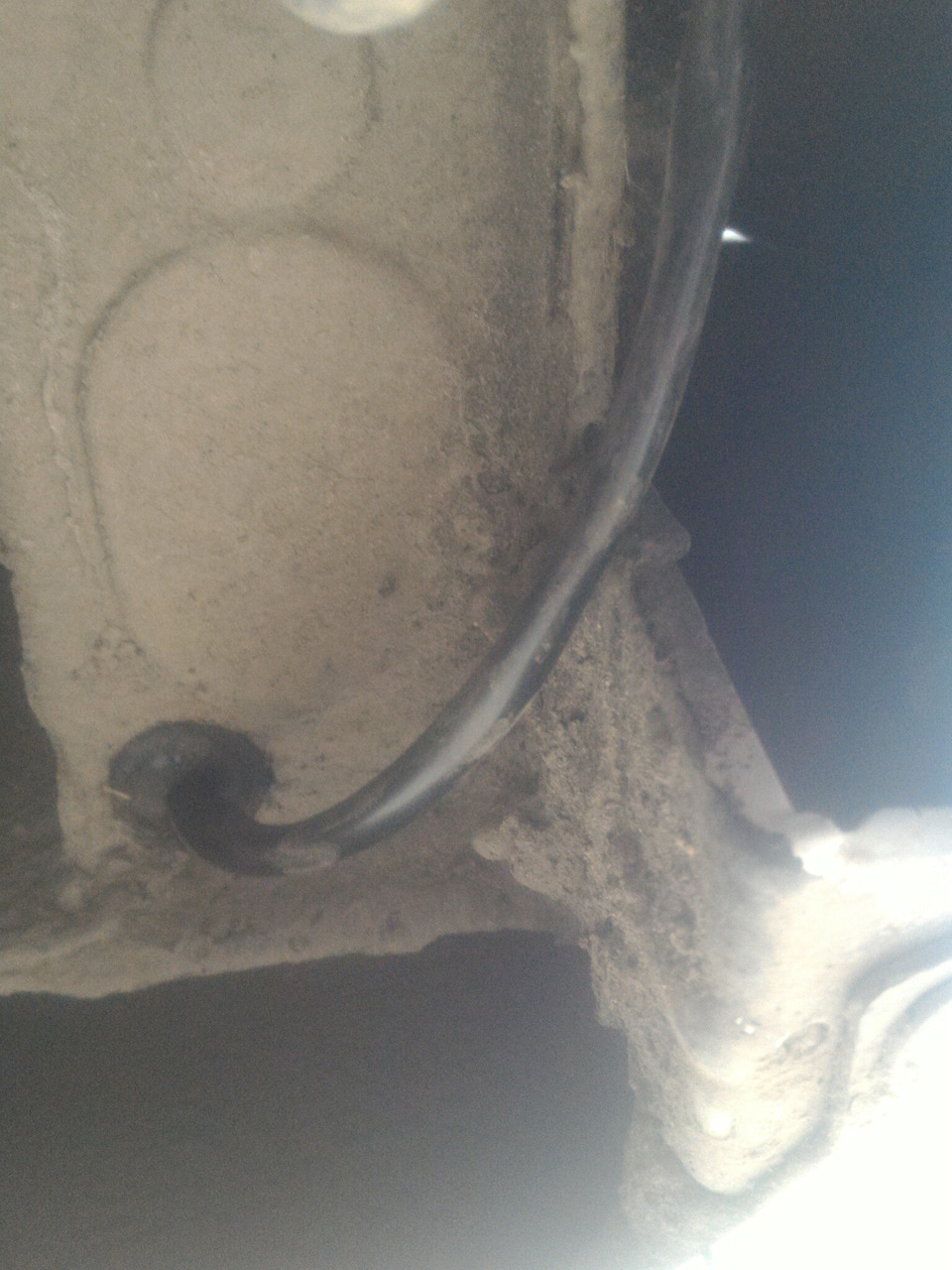

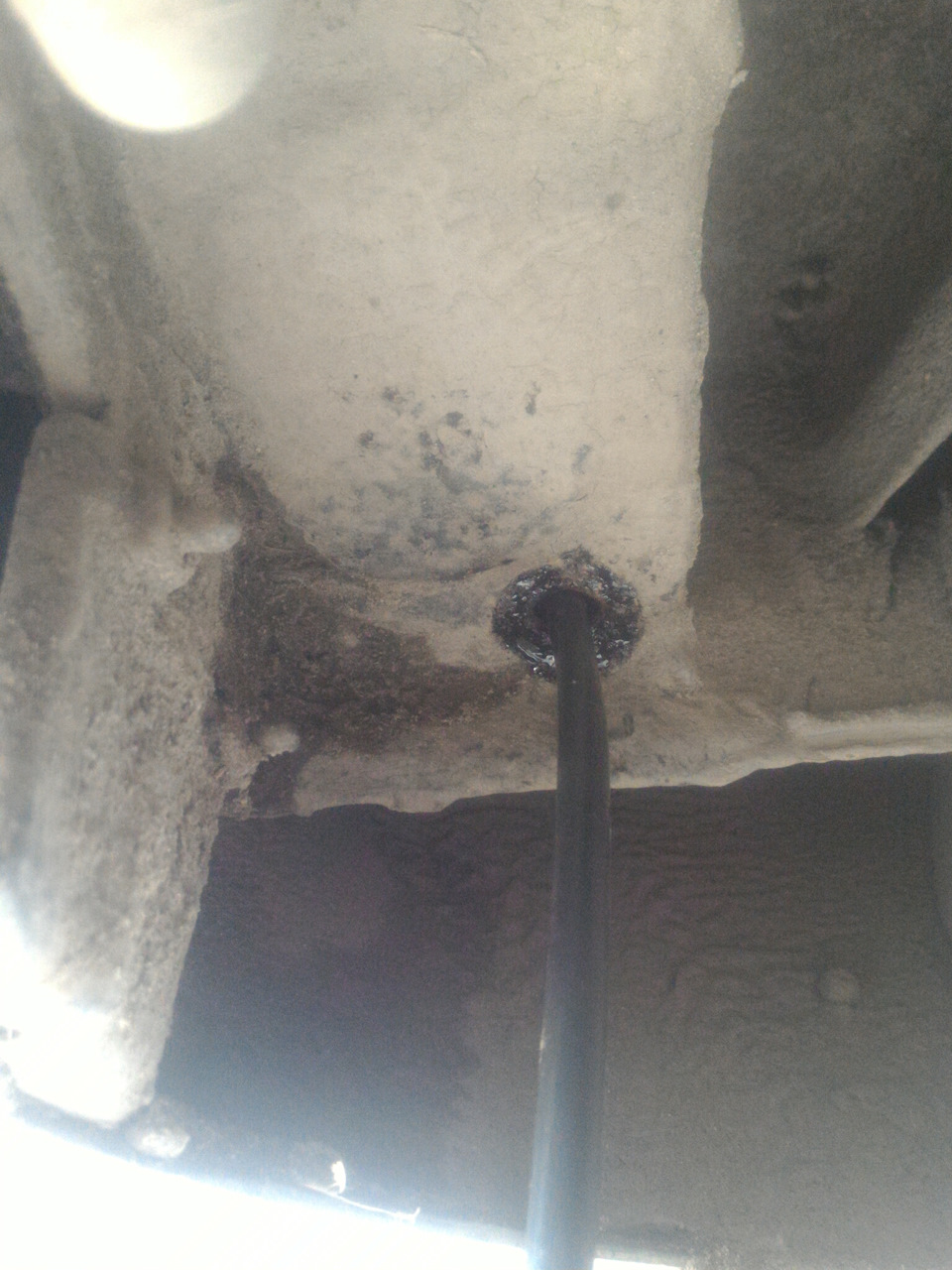

Через снятые заглушки с помощью проволоки выводим электрику фаркопа вниз.
Не забываем заглушки рассверлить, пропустить через них провода и вставить заглушки на место.
Далее соединяем провода в розетке фаркопа согласно схеме и закрепляем розетку к подрозетнику.

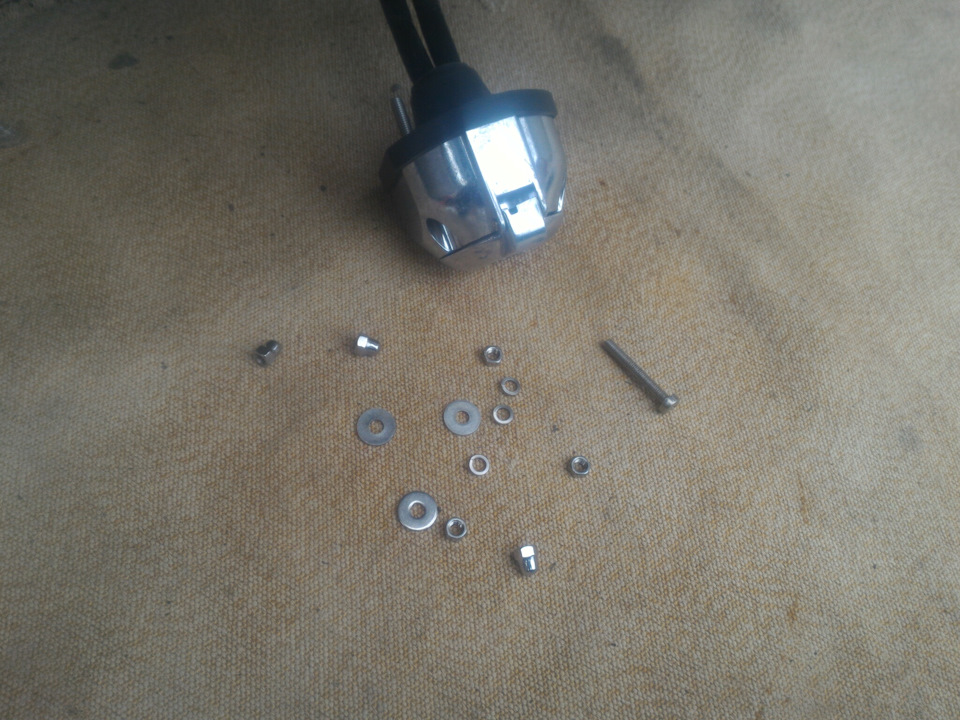

Естественно, все метизы нержавстальные))
Прокладываем проводку сверху поперечной балки фаркопа и закрепляем её на ней хомутами.
Ну вот как то так получилось. Все работает: и доп. фонари горят как надо, и фаркоп подключен, и всё это сделано без резки штатной проводки.
Лада Largus Cross 2017, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 16
Привет, где покупал такой комплект
Если речь про проводку, то в фаркоп спб.
Где сверлить заглушку для проводки?
Заглушку на днище? По центру. В руках.
Не нашёл, с лева с права?
Аналогично делал на лачетти, пришлось купит жгутики задних фонарей, в магазине колодок не нашлось, продавец с разбора из Кемерово отрезал мне от жгута ответные колодки, спасибо ему за это…
Ничего не паял, купил новые штырьки-гнёзда и переобжал.
Заглушки не сверлил, купил подходящие рукава вывода проводов в двери, по-моему, от «Нивы», не помню точно, обрезал одну «голову» и через них вывел провод к форкопу в подфонарное пространство.
На более современных автомобилях такое рещение может не прокатить…
Я Бозал фаркоп откатал за 2 года, хочу ПТ-ГРУПП поставить вот такой фаркоп www.mnogofarkopov.ru/larg…-vaz-largus-01301502.html а то бывает частенько что ногой бьюсь об шар-крюк. Есть у кого инфа как там по качеству подрозетники? На бозале я почти сразу заменил на какой то импортный из толстой стали.
Вы, вообще, стестняюсь спросить, тему читали? Вроде и про фаркоп ПТ-групп всё разжевал, и про подрозетник…
да читал, просто насколько я понял у ПТ Групп улучшилась покраска и обработка металла, так как на некоторых роликах в Ютьюбе это говорится
К написанному мне добавить нечего. Дабы не иметь сзади машины ржавый хвост, лучше заранее подстелить соломки.
значит перед установкой покрашу порошком у знакомых
Кронштейн розетки прицепа — зачетный.
Кронштейн родной от ПТ-групп полная шляпа, мой облупился и почти сгнил за одну зиму. Если не секрет, сколько стоит такой из нержавейки? Выглядит почетно.
Так же по поводу нагрузки на цепь — только если светодиоды, родная проводка не потянет.
Так то родной у меня Титаном сверху ещё покрыт… А cb-kron’овский обошелся примерно как крон под антенну, сейчас уже и не помню точную сумму.
Красиво, аккуратно, доходчиво, безопасно-это да.А вот насчёт правильности не совсем.Я так понимаю прицепа ещё нет в наличии и не было?Дело в том.что при подключении электрики к прицепу автоматически увеличивается нагрузка по току на электрику авто минимум в два раза, а она (электрика) на Ларгусе не «блещет» запасом от перегрузки.Поэтому самое правильное будет подключение ещё и через блок согласования ТСУ, задача которого и снизить нагрузку по току.Был опыт с данной проблемой с подгоревшими контактами датчика зад хода на КПП и выключателем (лягушкой) стоп-сигналов, решил частично, заменив часть ламп накаливания на светодиодные как на прицепе так и на тягаче, тем самым примерно наполовину снизилась нагрузка.Удачи на дорогах!
2 Схемы
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Распиновка розетки прицепа легкового автомобиля – схема подключения фаркопа
Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:
Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.
Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами – то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.
Распиновка 7 контактной розетки прицепа Евро и РФ
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Схема распиновка 13 контактной розетки
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Электронный блок согласования
Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.
Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Материалы для подключения фаркопа
Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
Подключение розетки прицепа легкового автомобиля, распиновка розетки фаркопа: схема подключения прицепа
В далекие 90-ые на постсоветских просторах произошел настоящий бум перевозок, что и привело к увеличению производства автомобильных прицепов. В те годы огромную популярность приобрели путешествия в мобильных домах, а также разнообразные водные виды спорта, где требовалось наличие легких катеров, лодок и водных мотоциклов.
Необходимость оснащение прицепа
Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.
К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.
Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.
Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.
Общие факты
Как известно, вся электропроводка в автомобиле спрятана под обшивкой. Та часть проводов, которая необходима для питания прицепа, как правило, тянется от аккумулятора до приборной панели. Далее она проходит через весь салон к заднему бамперу, и выходит в месте под названием розетка фаркопа.
Что касается прицепа, то здесь все еще проще. От фонарей прицепа электропроводка проходит по его днищу и крепиться к нему с помощью специальных хомутов, как правило, металлических. Далее она идет к месту соединения под названием вилка прицепа.
Сборка автопоезда дело не хитрое, но проблемы все-таки возможны. С чего непосредственно начинать сборку точно сказать невозможно. Учтите, что худший вариант, это коммутация узлов в автомобиле, что может привести к серьезным последствиям.
Пройти ТО в таком случае будет очень сложно, так как отсутствие хотя бы одного светового элемента повлечет за собой ряд вопросов со стороны ДПС. Неправильно соединенные или вовсе отключенные световые элементы могут повлечь аварийную ситуацию во время движения, поэтому стоит быть максимально осторожным.
Чтобы правильно произвести работу необходимо разобраться в стандартах схемы подключения прицепа и распиновки розетки фаркопа, и только после данной процедуры приступать непосредственно к подключению.
Варианты разъемов и схемы подключения
Изначально схема подключения фаркопа имела 7 контактов, еще их часто называют 7-пиновыми разъемами. Впервые такое новшество появилось США, а чуть позже и в Европе. Со временем разъемы на прицеп немного изменились и имели уже 13 контактов, а иногда и все 15.
Также в те времена можно было встретить специальные разъемы, больше напоминающие шлейфы, но сегодня они используются исключительно на узкопрофильных видах техники.
Что касается стран бывшего СССР, то здесь наибольшую популярность заработали европейские типы подключения розетки фаркопа к автомобилю. Вилка для прицепа оснащена безопасным и корректным вхождением в виде так званого «папа-мама».
Такой вариант подключения максимально удобный, и даже при нулевой видимости промахнуться и не попасть просто невозможно.
Американский аналог схож своей конструкцией с европейским. Отличия касаются только электрической разводки сигнала. Также некоторые американские соединения имеют 4-х пиновые разъемы.
Разъемы 13 пин устанавливаются, как на европейских, так и на американских автомобилях.
К слову, сегодня розетка фаркопа в большей части автомобилей, которые поставляются в РФ имеет подключение 13 пин. Преимущество такого вида подключения в том, что оно дает возможность подключать дополнительные элементы такие, как противотуманные фары, так и полнофункциональные передвижные дома.
Существуют и 15 контактные варианты, которые зачастую используют на крупногабаритных тягачах.
Основные способы подключения
Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.
Штатный способ
Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.
Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.
Универсальный способ подключения
Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:
Распиновка 7 пиновой розетки
Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:
Распиновка 13 пиновой розетки
Розетка фаркопа на 13 пин имеет следующие разъемы:
Распиновка 15 контактного разъема
Такая распиновка розетки часто встречается в прицепах грузового автомобиля.
Пошаговое пособие подключения
Если вы не уверенны в собственных силах и не обладаете необходимыми знаниями, тогда наилучшим вариантом будет доверить данную работу опытному специалисту.
Квалифицированный мастер знает все тонкости проведения такой работы и в случае возникновения проблем, можно обратиться к нему повторно для исправления неполадок. Неправильное подключение может привести к перегреву электропроводки и полному выходу её из строя.
Как подключить фонари на прицепе
Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.
Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.
У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.
Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.
Важные сведения
Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.
Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.
Варианты распиновки
Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.
Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.
Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.
В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.
Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.
Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.
Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.
Очень полезные советы
Заголовок может и громкий, но по факту так и есть.
Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.
Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.
Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.
В итоге получаем нечто подобное, как показано на изображении ниже.
Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.
Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.
Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.
Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.
(11 оценок, среднее: 4,73 из 5)
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Приветствую читателей блога!
Перенёс в блог все архивные записи о улучшайзинге прицепа, и дополняю новыми)
Сейчас будет много букв и схем!) Картинки ниже описанного в следующей записи))))
После покупки прицепа дурная голова рукам покоя не давала и начал вынуждено его пересвечивать (в силу отвратного качества родной оптики).
После, насмотревшись американских аналогов прицепов, решил дополнить ряд деталей к освещению.
Потом сделал себе на заказ новенький каркас и тент, что отразилось на обзоре, парковке и прочих моментах.
Подсмотрел варианты установки камер заднего вида на микроавтобусах (очень понравилось, обзор шикарен), кроме этого решил добавить задний ход — ночью совсем ничего не видно… Так же не плохо иметь внутреннее и наружное рабочее освещение для погрузки/разгрузки прицепа
Так же извлёк урок из установки китайской оптики, её без дополнительной обмазки герметиком ставить не вариант!
Итак у меня сформировалась новая концепция!
Окончательное внедрение всех идей требовало изменение проводки прям от розетки, т.к. на 7 контактную розетку задний ход уж точно не выводят. Короче требовалось заменить всё!
Перед тем как поднимется ор про «ёлки» расскажу об идейных вдохновителях пересвета — это американские прицепы:
Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.
а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.
б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.
а) провод, направляющийся к левому поворотнику.
б) Провод правого поворотника.
в) Провод, включающий правый и левый поворотники.
а) Крышка нужна, чтобы лишние провода не были подключены к устройству.
б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.
а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.
б) Соединять разрешено любые контакты. Так работа пойдёт проще.
а) Подключение к задней противотуманке.
б) Подсоединение к стоп-сигналам автомобиля.
Ответы:
Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.
Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.
Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер
Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:
Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.
Рисунок 1. Схемы распиновки 7 контактного разъема
Как избежать ошибок при подключении распиновки на 7 пин
Чтобы не совершить ошибок, следуйте схемам.
Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.
Рисунок 2. Схема по цветам
Пояснение по цветам:
Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.
Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа
Куда крепится дополнительная розетка?
В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.
Как соединить контакты?
Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.
Какие нужны материалы для установки розетки?
Список обязательных материалов:
Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.
Еще важно знать 5 нюансов о подключении:
Рисунок 5. 7 пин Рисунок 6. Крышка
Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.
Рисунок 7. Сращивание
Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.
Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».
Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.
Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.
Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.
Подключение розетки для прицепа
Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс
Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.
Список лучших производителей:
