Как повысить напряжение на генераторе авто газель

Еще один диод в генератор) …или как я поднял вольтаж генератора за 15 минут

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

В общем аккумулятор у меня оказался не подготовленным к зиме. Утечки в бортовой сети присутствуют в районе 0,08А. Конечно в четыре раза больше положенного, но это точно аккумулятор, ведь прошлой зимой на другом аккуме с точно такими же потребителями не наблюдалось умирание аккума после недели простоя. Для справки скажу что жрет магнитола (красный желтый вместе), новая панель приборов (но вроде минут через 10 после простоя уходит в сон и жрет уже совсем мизер) и бортовой комп мультитроник (хз вроде как вообще не уходит спать … по крайней мере ждал мин 10 и нечего не поменялось).

В общем померил я сколько даёт генератор во время работы. Оказалось без нагрузки — 13,9, а с полным комплектом всего — 13,2. Достал я новую другую таблетку и результат 14 и 13,4 соответственно. Немного пролазив интернет нашел не трудный вариант лечение этой проблемы с помощью занижения входного напряжения на таблетку. Сделать это можно как с поставив сопротивление так и диод. Диод был выбран тк его легче было найти) взял тот что был когда то кем то куплен на диодный мост, и проверил мультиметром работоспособность.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

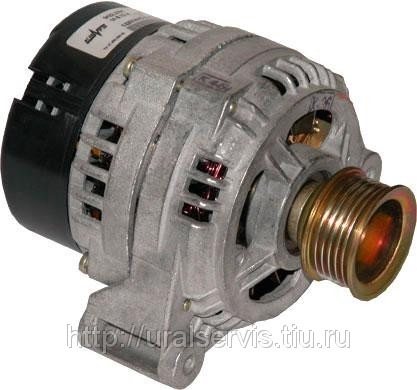

Для большего удобства снял генератор

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Раньше кстати стаял другой, более аккуратный внешне)

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

…но пришлось поставить этот, ибо родной в свое время много меня мучал с заменой подшипников. В этом же они намного крупнее, как и ротор. Перед установкой заменили тут ротор и подшипники, два года полёт нормальный)

Провод на таблетку отсоединил и прикинул где поместить диод.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

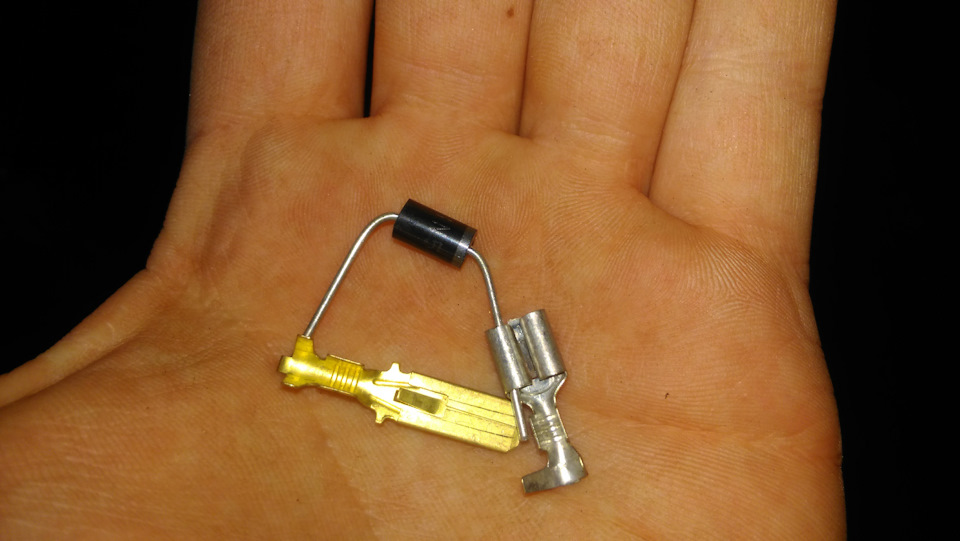

Вот комплект для пайки…

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Так вот получилось после пропайки и укутывания в изоленту

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

В генераторе встал вот в таком положении

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

После установки и первого пуска зарядка сразу была в раоне 14.5В

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Со всеми потребителями 13.9В

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Ну и после прогрева и без всякой нагрузки показал 14,8В

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

В общем два дня — полёт нормальный! Посмотрим как что будет дальше) Отпишусь если диод сгорит или будет перезаряд;) но надеюсь все будет круто)

Источник

Ремонт генератора. Повышение тока заряда до 14,7Вольт.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Всем привет! Генератор работал исправно, с известной всем болячкой 13,7 Вольт без напруги, 13,5в. с фарами, и в геометрической прогрессии при включении всех потребителей. На холодную показывает 13,9в., С прогревом показатели уменьшаются. Естественно, начитавшись в драйве, как повысить напряжение, не смог себе отказать в таком удовольствии и проверить, работает или нет.
В результате, недолго думая, купил диоды, снял реле-регулятор с щётками в сборе, отпилил клемму массы, на этом самом реле, к ней припаял провод и вывел его на кузов через диод, который великолепно встал над правой фарой.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Завожу, всё великолепно, напряжение 14,7в. на холодную, на горячую с фарами проседает максимум до14,5. Аварийка, дальний свет, печка на полную, плюс включена муфта вентилятора принудительно, показывает около 13,7+Вольт.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Катаюсь уже так больше месяца, всё прекрасно. Есть один нюанс, если присмотреться мерцание фар и через раз горит лампочка зарядки, пока не газанёшь при заводке.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Диод изначально ставил вот такой, думал если поменяю, мерцание исчезнет, но всё осталось точно также и с диодом другой маркировки. При снятие щёток обнаружил износ коллектора, токоприёмных колец, причём неравномерный. Думал возможно в этом причина, снял генератор, купил токосъемные кольца, правда не те, пришлось переделать, потому что других не найти.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Под замену пошёл задний подшипник, вскрыл его и набил синей смазкой, был пачки сухой, передний крутиться без шумов, да и открутить в домашних условиях шкив я бы и не смог, поэтому даже и не пытался. Отверстие на вал в новых токосъемных кольцах намного меньше, пришлось расстреливать, соответственно центр ушёл и появилось небольшое биение. Но, насколько я понял, это ни на что не влияет, всё работает чётко, после ремонта уже неделю отъездил. Генератор прамо электро 51 серии, но не всё так просто, как везде пишут и говорят, токосъемные кольца разные. Хотя кольца покупал для этого генератора, причём в сервисе по ремонту генераторов и стартеров, больше нигде не смог их найти.
После сборки с небольшими приключениями всё заработало, но мерцание осталось, как и редкое горение лампы зарядки после заводки. Лежал старый диодный мост, решил оттуда взять диод, думаю, он ведь родной, значит никаких изменений не должно быть в горении фар, потому что если напрямую соединяешь, без диода, мерцание исчезает, но низкая зарядка.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Чёрные это есть диоды диодного моста, но всё равно мерцание осталось точно таким же. Все три испытуемые диода поднимают напряжение на 0,9в. А так, пока к стенке не подъедешь, не видно что фары моргают с машины.
Так что могу рекомендовать данный способ.
PS: на фото реле-регулятор, слева его масса, её отпиливаешь и с обратной стороны припаиваешь провод, чтобы он не соприкасался с массой генератора.

Источник

Как увеличить зарядку генератора на газели

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

В независимости от включенных потребителей на автомобиле генератор, по инструкции, должен выдавать напряжение в пределах 13.5-14.5 вольт. Эксплуатация аккумуляторной батареи не допускается в режиме недозаряда (меньше 13.5 вольт) и перезаряда (больше 14.5), поэтому нужно время от времени всё же проверять бортовое напряжение, если у вас в автомобиле нет никакого индикатора в салоне, который показывает какое напряжение в бортсети авто. В случае недозаряда (меньше 13.5 вольт) ресурс АКБ будет очень малым.

Итак, все мы прекрасно знаем, что надо следить не только за бортовым напряжением, но и плотностью электролита в аккумуляторе. Вот небольшая таблица в помощь, где можно посмотреть, как по напряжению и плотности электролита, можно определить степень его разряженности или заряженности.

Степень заряженности Степень разряженности Плотность электролита Г/cм3 Напряжение на акб
100% 0% 1,28 12,7
80% 20% 1,245 12,5
60% 40% 1,21 12,3
40% 60% 1,175 12,1
20% 80% 1,14 11,9
0% 100% 1,10 11,7
указанные измерения проводились при температуре 20-25 С*
плотность ячеек не должна отличаться друг от друга +-0.02-0.03
напряжение надо измерять проверенным мультиметром.

Ну скажем, не так всё смертельно, но после езды минут 15-20 с включенными фарами и с печкой, напряжение падало аж до 12.8, естественно о какой зарядке аккумулятора могла идти речь…когда нормальная подзарядка аккумуляторной батареи должна быть при напряжении 13.9 вольт и выше. А после лета так оно вообще упало до 12.3 вольт и плотностью 1.2 Вот, тут и было решено, что надо поднять напряжение путём вставки диода в цепь регулятора напряжения…

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Диод подходит практически любой с напряжением пробоя на нём 20в и ток не менее 5А
Я бы взял такой диод на 10А, он есть практически в каждом радиомагазине или на рынке.

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А. Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором. Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему. Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

У вас есть опыт диагностики генератора и решения проблем в электрической системе автомобиля? Поделитесь, пожалуйста, вашим опытом и мнением с нашими читателями в комментариях. Если у вас есть вопросы по затронутым темам, мы будем рады на них ответить.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Диод в схему

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Как повысить напряжение на генераторе авто газель. Смотреть фото Как повысить напряжение на генераторе авто газель. Смотреть картинку Как повысить напряжение на генераторе авто газель. Картинка про Как повысить напряжение на генераторе авто газель. Фото Как повысить напряжение на генераторе авто газель

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБЗаряжать АКБ зарядным устройствомРабота генератора
12,72 вольт — 100%Если ЭДС— меньше 12,6 Внорма — от 13,6 В — до 14,4 В
12,50 вольт — 75%Uнагрузки —меньше 9 В ( нагрузочная вилка)меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50%Плотность электролита— меньше 1,25г/смбольше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.
