Прицел коллиматорный Компакт. Руководство по эксплуатации.

Угловой размер марки

-«точки» по диаметру

-«пики» по основанию

Время непрерывной работы от одного комплекта элементов питаний, ч

— при положительных температурах

— при отрицательных температурах

Примечания:
1. Время непрерывной работы при отрицательных температурах определяется только типом применяемых элементов питания
2. При значительном охлаждении прицела (при температурах ниже минус 15°С) возможно заметное снижение яркости марки и даже пропадание свечения из-за снижения емкости элементов питания. Выдержка элементов питания в течение (15

20)мин. при положительных температурах восстанавливает работоспособность элементов питания.
3. При работе на отрицательных температурах применение источника питания с более высокой термостабильностью (литиевые батареи) существенно повышает эффективность прицела.

УСТРОЙСТВО ПРИЦЕЛА
Процесс прицеливания основан на совмещении изображения прицельной марки отраженного от линзы со специальным покрытием, с выбранной целью.

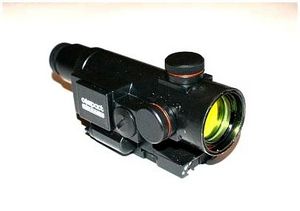

Прицел состоит из корпуса 1 с зажимом крепления к оружию 4, в корпусе расположены оптические элементы формирования изображения марки, электронная система автоматического регулирования яркости марки, батарейный отсек 5.
Для точного выставления прицела на оружии имеются винты установки углов прицеливания и боковых поправок (под защитными колпачками 2 и 3).
Окулярная часть прицела имеет резьбу, на которую наворачивается оптическая насадка 8 с механизмом диоптрийной наводки ±3 диоптрии.
Органами управления прицела являются включатель питания прицела 7, рукоятка переключения прицельных марок 6.

Коллиматорный прицел compact made in russia

Точно также обстоит дело и на охоте, когда цель (птица или зверь) находится в движении и попадает в поле зрения охотника на очень ограниченное время.

В таких условиях стрелок должен быстро переносить взор с целика на мушку, а затем на цель путем аккомодации глаза и осуществлять прицеливание, практически не видя достаточно резко всех трех точек. При этом рекомендуется только чувствовать контур цели, но резко видеть точки прицела.

Действие прицела основано на использовании принципа коллимации света. Процесс визирования сводится к совмещению изображения прицельной марки (точки или фигурной марки красного цвета), отраженного от линзы со специальным покрытием, с выбранной целью или точкой наводки. Малая длина прицела обусловлена применением оптической схемы с изломом оптической оси.

Автоматически изменяющаяся яркость прицельной марки позволяет поддерживать ее оптимальный контраст по отношению к цели и исключает необходимость следить за ее яркостью в сложной, меняющейся обстановке (быстрое перемещение точки прицеливания с ярко освещенной поляны в темную чащу на охоте или с улицы в темное помещение и наоборот при оперативной работе).

Прицельная марка мерцает с частотой 12 Гц, что помогает легко обнаружить ее на фоне различных цветов, в том числе красного.

Для выверки прицела на оружии имеются механизмы установки углов прицеливания 4 и установки углов боковых поправок 5.

Система обеспечивает коррекцию углов прицеливания и углов боковых поправок с шагом 4 см на 100 м.

Окулярная часть прицела имеет резьбу, на которую наворачивается оптическая насадка 6 с механизмом диоптрической коррекции, позволяющая отказаться от очков при стрельбе с насадкой. Органами управления прицела являются: включатель питания прицела 7, переключатель прицельных марок 8, а также механизмы установки углов прицеливания и боковых поправок.

Надежная работа прицела в условиях повышенной влажности и запылении, а также при попадании в воду и грязь, обеспечивается хорошей герметизацией всех узлов прицела. Резьбовые соединения и крышки уплотнены резиновыми прокладками, а вращающиеся или перемещающиеся элементы управления, проходящие через стенки корпуса и требующие сальниковых уплотнений, отсутствуют совсем. Обычные механические переключатели заменены герметичными магнитными. Включение-выключение питания и переключение прицельных марок обеспечивается воздействием управляющих постоянных магнитов через стенку прибора на соответствующие исполнительные элементы внутри прицела.

На оптические детали (линзы) нанесено специальное многослойное спектроделительное покрытие, обеспечивающее малые световые потери и увеличивающее контрастность передаваемого изображения. Это позволяет эффективно использовать прицел в условиях глубоких сумерек, в дождь, туман, дымку и т.д.

Натурные испытания прицела на оружии при стрельбе по малоразмерным внезапно появляющимся целям на дальности до 300 м показали его большую (в 2 раза) эффективность по сравнению с механическим прицелом. При этом прицел использовался без увеличивающей оптической насадки, с угловым размером прицельной марки 15′. По сравнению с механическим прицелом «Компакт» позволяет в 1,3 раза быстрее прицелиться по внезапно появившейся малоразмерной цели и произвести точную стрельбу очередями с меньшим расходом патронов.

Прицел «Компакт» отлично зарекомендовал себя на комбинированном оружии типа «Тайга» или «Север». С гладким стволом можно использовать основной прицел с включенной большой маркой, а для достижения лучшего результата при стрельбе из нарезного ствола можно установить оптическую насадку и переключиться на малую марку.

Несмотря на большие возможности применения прицельно-наблюдательного комплекса «Компакт» при выборе варианта комплектации необходимо учитывать специфические условия применения комплекса и его эксплутационные возможности в этих условиях, поскольку универсальность, достигнутая за счет большого набора комплектующих на практике не всегда полезна. Лучше обойтись набором самого необходимого.

Диаметр входного зрачка, мм

Поле зрения, град. не менее

Диапазон ввода углов прицеливания и боковых поправок, град.

Точность установки углов прицеливания и боковых поправок, см/100 м.

Габаритные размеры, мм

Масса без упаковки и принадлежностей, кг

Прицел коллиматорный «Компакт»

Зачем нужен коллиматорный прицел.

Расчеты показали, что уменьшение времени прицеливания в 2 раза приводит к повышению практической скорострельности до 50%. В связи с этим возникла потребность разработки такого прицела, который бы обеспечил уменьшение времени прицеливания в сравнении с существующими оптическими прицелами. Идеальным вариантом стал коллиматорный прицел. За рубежом такие прицелы обозначаются Red Dot — «красная точка». В нашей стране одним из коллиматорных прицелов является отечественный «Компакт».

Назначение и характеристики «Компакта».

Автоматически изменяющаяся яркость прицельной марки «Компакта» обеспечивает поддержку оптимального контраста по отношению к цели. Поэтому исключается необходимость следить за ее яркостью в сложной, меняющейся обстановке. Например, при быстром перемещении дичи с ярко освещенного участка в темную чащу. Прицельная марка В «Компакте» мерцает с частотой 12 Гц. Это облегчает ее обнаружение на фоне разнообразной расцветки окружающей среды, в том числе на красном фоне.

Для выверки «Компакта» имеются механизмы установки углов боковых поправок и углов прицеливания. Система позволяет корректировать углы прицеливания и углы боковых поправок с шагом 4 сантиметра на 100 метров. На окулярной части прицела есть резьба, на которую можно навернуть оптическую насадку с механизмом диоптрической коррекции. Это позволяет при стрельбе с насадкой отказаться от очков. Органы управления прицела: переключатель прицельных марок, включатель питания прицела, механизмы установки боковых поправок и углов прицеливания.

Хорошая герметизация узлов прицела обеспечивает надежную работу при запылении, повышенной влажности, при падении в грязь и воду. Крышки и резьбовые соединения уплотнены прокладками из упрочненной резины. А перемещающиеся и вращающиеся элементы управления, которым требуются сальниковые уплотнения, в прицеле «Компакт» отсутствуют. Вместо механических переключателей установлены герметичные магниты. Переключение прицельных марок и выключение-включение питания обеспечивают управляющие постоянные магниты, которые через стенку прибора воздействуют на исполнительные элементы внутри «Компакта».

На линзы прицела нанесено многослойное спектроделительное покрытие, которое обеспечивает малые светопотери и увеличивает контрастность передаваемого изображения. Поэтому прицел «Компакт» эффективно работает в дождь, при дымке, в тумане, в глубоких сумерках и т. д.

Испытания прицела «Компакт» при стрельбе по внезапно появляющимся малоразмерным целям на расстоянии до 300 метров показали в 2 раза большую эффективность по сравнению со стандартным механическим прицелом. Прицел при этом использовался без дополнительной увеличивающей оптической насадки.

Основные технические характеристики прицела коллиматорного «Компакт» (в скобках — характеристики с насадкой 2х):

— Увеличение, кратность: 1 (2,5);

— Поле зрения: не менее 12 (12) градусов;

— Диаметр входного зрачка: 25 мм;

— Точность установки углов прицеливания и боковых поправок: 4 см/100 м;

— Диапазон ввода углов прицеливания и боковых поправок: ± 10 градусов;

— Масса: 170 (200) гр;

— Габаритные размеры: 45x50x95 (45x50x125) мм.

Обзор коллиматорного прицела Leapers 1×30 Compact

Технические характеристики прицела:

Рисунок 0. Устройство коллиматорного прицела Leapers SCP-RG40SDQ и SCP-RG40CDQ.
1 — Пятиступенчатый, для каждого цвета, регулятор яркости прицельной марки. 2 — Винт ввода поправок по вертикали (на фото закрыт защитной крышкой). 3 — Винт ввода поправок по горизонтали (на фото закрыт защитной крышкой). 4 — Зажимной рычаг. 5 — Винт регулировки усилия прижима зажимного рычага. 6 — Защитная крышка объектива. 7 — Защитная крышка окуляра.

Достоинства:

— высокое качество изготовления

— две батарейки в комплекте

— легко устанавливается на планку вивера

— очень точная настройка, без проблем пристреливается на пневматике

Недостатки:

— низкое качество упаковки

— отсутствует инструкция на русском языке

— комплект не включает шлицевую отвертку для регулировки горизонтальных и вертикальных поправок

Общая информация

Рисунок 1. Прицельные марки коллиматорного прицела Leapers SCP-RG40SDQ.

Рисунок 2. Прицельные марки коллиматорного прицела Leapers SCP-RG40CDQ.

В данном обзоре рассмотрим коллиматорный прицел Leapers 1×30 Compact с точкой и защитными колпачками, а так же с приспособлением для быстрой установки и снятия. Наименование модели: (аналогичная модель, но с точкой в круге )

Упаковка и комплектация

Прицел поставляется в компактной картонной коробке. Коробка как на внешний вид, так и по тактильным ощущениям оставляет не самое приятное впечатление. Упаковка неаккуратная, из дешевого картона – сразу видно, что коробка из Китая. Забегая вперед отмечу, что сам прицел так же сделан в Китае.

Рисунок 3. Коробка от прицела SCP-RG40SDQ.

Отклеив две наклейки снизу поднимаем крышку. Первое что приятно удивляет – наличие тряпочки в комплекте, но тут же приходит и разочарование от кол-ва бумажной пыли в коробке

Рисунок 4. Коробка со снятой крышкой.

Извлекаем прицел из коробки и смотрим что еще входит в комплект. Видим две батарейки, шестигранник и документацию.

Рисунок 5. Упаковка, все аккуратно разложено на дне.

Рассмотрим комплектацию подробнее

Рисунок 7. Комплектация.

Комплектация приятно порадовала, есть все необходимое для установки и эксплуатации прицела сразу же после покупки, за исключением шлицевой отвертки, которая понадобилась для пристрелки.

Итак, в комплект входят:

— две батарейки (одна для установки в прицел, а одна запасная)

— два защитных съемных колпачка

— шестигранник для регулировки быстросъемного крепления

— тряпочка для протирки линз

— инструкция на английском языке (русского языка нет)

Первое впечатление

В отличии от качества упаковки, сам прицел очень понравился. Визуально и на ощупь все элементы прицела изготовлены из качественных материалов и замечательно подогнаны друг к другу. Качество краски так же не вызывает нареканий – случайно уронил прицел с метровой высоты и к моему удивлению, на прицеле не осталось даже царапин, не говоря уж о других повреждениях. Прицел увесистый – 200 гр. и достаточно крупный. Защитные колпачки удобные и совершенно не мешают, но при желании их можно снять.

Установка батарейки и включение

Как я говорил ранее, в комплект входит два элемента питания CR2032. Для установки нам потребуется одна батарейка. Производитель заявляет время работы от одной батареи не менее 72 часов. Как показала практика, батареи хватает на много больше, проверено на собственном опыте – забыл выключить прицел и он был во включенном состоянии 4 дня, батарея не села.

Для установки элемента питания, откручиваем крышку на барашке включателя (сверху прицела, круглый включатель с нанесенными шкалами яркости и цвета светящейся точки). Крышка откручивается без каких либо усилий, против часовой стрелки.

Рисунок 8. Снятие крышки отсека для элемента питания.

Теперь устанавливаем батарейку «плюсом» вверх. После чего закручиваем крышку.

Рисунок 9. Установка батареи. Размещаем батарею «плюсом» вверх.

Теперь для включения достаточно повернуть включатель (именно в нем расположена батарейка) и выбрать яркость и цвет светящейся точки. Поворачивать включатель можно как по часовой, так и против часовой стрелки.

Рисунок 10. Включение прицела.

Рисунок 11. Пример с зеленой точкой.

Рисунок 12. Пример с красной точкой.

Установка прицела на планку Weaver

Установка прицела на планку Вивера производится элементарно, благодаря креплению с рычагом зажима. Возможно потребуется предварительная регулировка усилия зажима рычага. Регулировка осуществляется с помощью шестигранника, входящего в комплект.

Рисунок 13. Регулировка усилия прижима зажимного рычага.

Для установки прицела необходимо:

1) Отщелкнуть зажимной рычаг

2) Разместить прицел на планке Вивера

3) Защелкнуть зажимной рычаг

Рисунок 14. Пример установки прицела на пневматический пистолет Umarex Magnum Research Desert Eagle.

Пристрелка (регулировка вертикальных и горизонтальных поправок)

Винт регулировки горизонтальной поправки находится под защитным колпачком с левой стороны прицела. Колпачок откручивается против часовой стрелки.

Рисунок 15. Винт регулировки горизонтальной поправки.

Винт регулировки вертикальной поправки так же находится под защитным колпачком сверху прицела.

Рисунок 16. Винт регулировки вертикальной поправки.

Выводы

Прицел очень понравился, за достаточно гуманную цену я получил устройство высокого качества в неплохой комплектации. Особенно порадовала простота установки на планку вивера. Не разочаровала и точность настройки – пристрелять удалось без проблем.

Рисунок 15. Для того что бы читатель понимал реальные размеры прицела и пистолета на которые этот прицел может быть установлен, привожу пример на фоне МР-654К (пневматический ПМ)

Коллиматорные прицелы российского производства обзор производителей и моделей

Что такое коллиматорный прицел?

Также стоит различать прицелы по типу питания прицельной метки. Большинство прицелов относятся к активному типу, у них питание поступает от аккумуляторной батареи. У пассивных прицелов источником энергии для питания прицельной метки выступает солнечная батарея. Такое решение повышает автономность (нет риска для охотника, остаться без прицела из-за севшей батарейки), однако при недостаточной освещенности (пасмурный день, низкая облачность и т.д.) энергии может не хватить и прицел откажется работать.

Особенности коллиматоров российского производства

Модельный ряд коллиматоров российского производства достаточно широк. В нем встречаются устройства как открытого, так и закрытого типа. Отечественная промышленность выпускает коллиматоры как для поставки на нужды армии и силовых структур, так и прицелы гражданского назначения, которые пользуются спросом у охотников и стрелков-спортсменов.

Основными производителями на российском рынке коллиматоров являются:

Обзор открытых коллиматоров российского производства

Линейка прицелов «Пилад» от завода ВОМЗ. Изделия этой линейки относятся к классу компактных прицелов. Их вес колеблется от 80 до 160 г, поэтому прицел из этой серии будет очень хорош на ходовой охоте, по пролетающей дичи (гуся, утку), при спортивной стрельбе навскидку.

В линейке «Пилад» большой популярностью пользуются следующие модели:

Наиболее популярные варианты среди прицелов под брендом «Кобра»:

Обзор закрытых коллиматоров российского производства

Прицелы «ПКМ Зенит», выпускаемые КМЗ имени Зверева с первого взгляда не бросаются в глаза. Дизайн у прицелов простой и внешне неказистый. Но многие охотники ценят его за высокое качество оптики и надежность, которая гарантируется сложной системой контроля качества.

Прицелы линейки «Зенит ПКМ» можно использоваться на различные типы крепления:

Три вида прицельной метки (точка размером в 4 МОА, комбинация точки и пенька, один пенек) может настраиваться по яркости по 8 положениям, автоматически или с помощью ручной настройки. Прицел весит около 300 грамм. Прочный корпус, выкрашенный в черный матовый цвет, сделан из авиационного сплава алюминия. Регулировка прицела проста, его легко пристреляет даже любитель.

Как видите, российские коллиматорные прицелы сегодня вполне широко представлены на прилавках охотничьих магазинов. У продукции российских механических заводов есть свои верные почитатели, которые ценят высокую надежность, простоту в использовании и высокое качество таких изделий.
