Высоковольтные конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:

Керамические конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.

По типу конструкции выпускают следующие керамические конденсаторы:

Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.

Бумажные и металлобумажные конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.

Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.

Электролитические конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.

Пленочные и металлопленочные конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.

Выпускаются различные типы пленочных конденсаторов, которые различаются по:

Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.

ЧИП-конденсаторы

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:

Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.

Таблица аналогов конденсаторов

Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.

Источник

Доработка звука(замена конденсаторов) на RCD510 (Delphi и Bosch)

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Приветствую всех интересующихся и просто проходящих. Так как периодически задают вопросы по данной теме решил разместить тут полезную статью, возможно она уже тут есть, но я не встречал.

Автором статьи являюсь не я, а известный в своих кругах Михаил Послыхалин ака Halin, переразмещаю статью c небольшим дооформлением, чтобы с это полезной информацией смогли ознакомиться большее количество интересующихся людей.

Улучшение звука на магнитоле Delphi RCD510 USBRVC (3AD035190A) путем замены конденсаторов.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Слушаем магнитолу: глубина только два эшелона (5-6 ед.), 3 и 4 эшелоны скомканы и остаются на уровне второго, в таких случаях говорят — сцена совершенно плоская. Но хорошо хоть сцена не начинается с 3-4 единиц, иначе вообще в ногах играло бы.

Ширина сцены на 1 эшелоне еще нормальная, а дальше очень сильно сужается, на 4 эшелоне практически в точку.

Послезвучий нет, пространства нет, середина глухая, высоких нет, бас и так противный и грязный, а при добавлении тембрами становится просто гудящим и невыносимым… остальное даже нет смысла описывать, так как все звучит не так как нужно.

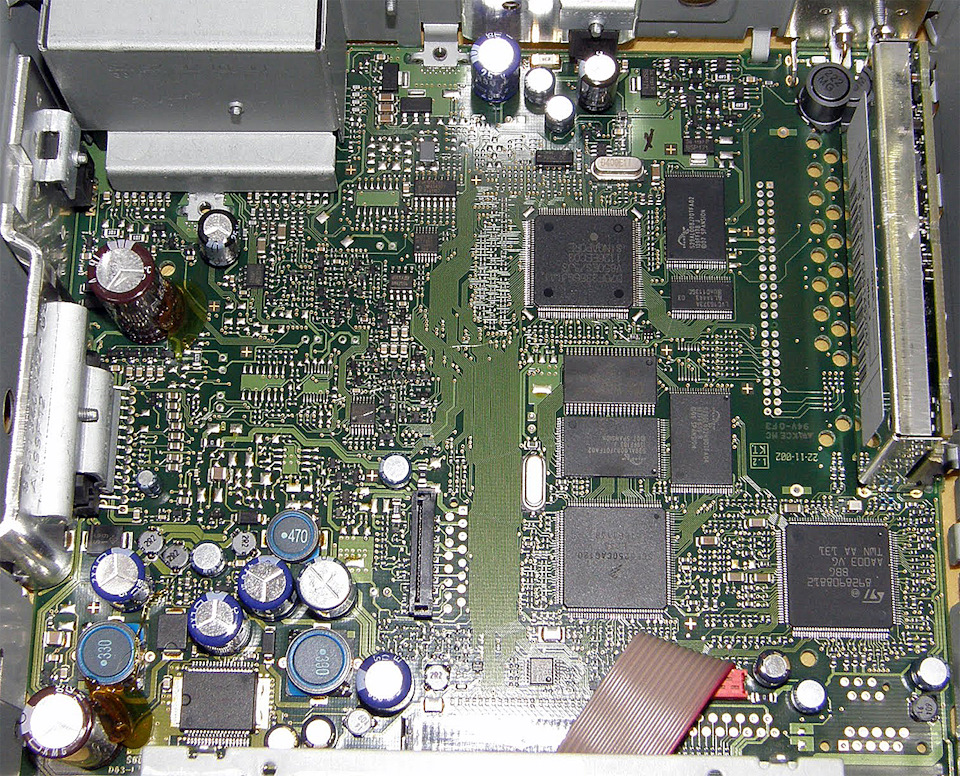

Разбираем голову. на главной плате RCD510 очень мало деталей:

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

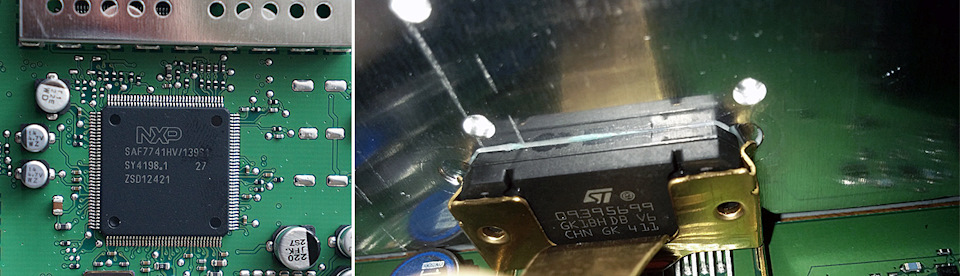

1. Аудиопроцессор SAF7741
2. Усилитель мощности 09395699 от STMicroelectronics

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Сигналы фронта и тыла выходят с SAF7741 и напрямую (без крутых LPF, в каналах стоят только по 3,3 nF и резистивный делитель) поступают в усилитель мощности.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Усилитель мощности включен четко по даташиту — разделительные емкости 220 nF(на изображении отмечены жёлтым), на 10 ноге (SVR )- 10 мкФ (на изображении выделен красным), на 16 ноге (AC GND) — 1 мкФ (на изображении отмечен синим).

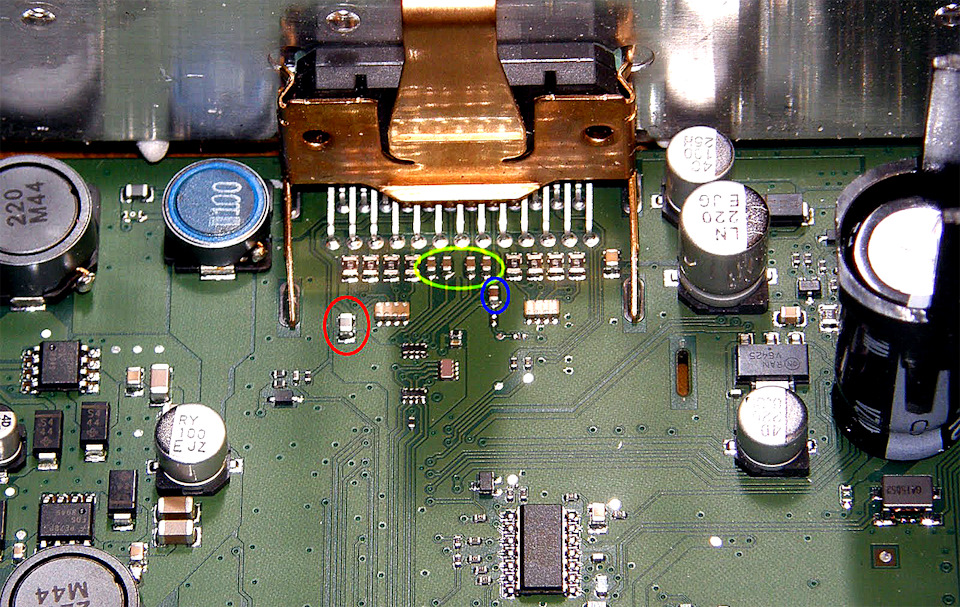

И как видим — это все керамика, значит их и будем менять.

Единственно, есть какое-то отличие от даташита в соединении земляной ноги конденсатора на 16 ноге (AC GND) усилителя мощности и землей SAF7741.

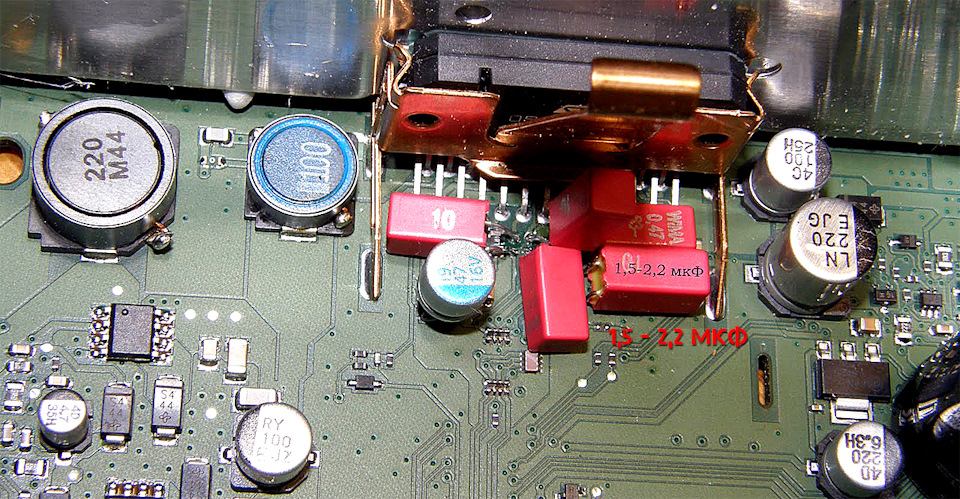

Перепаиваем ранее выбранные конденсаторы:

1. Hitano EMRL470M16B, EMRL 47uF 16V 6x7mm
2. WIMA МКS-2 2,2uF 63V
3. WIMA MKS-2 0,47uF 63V

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

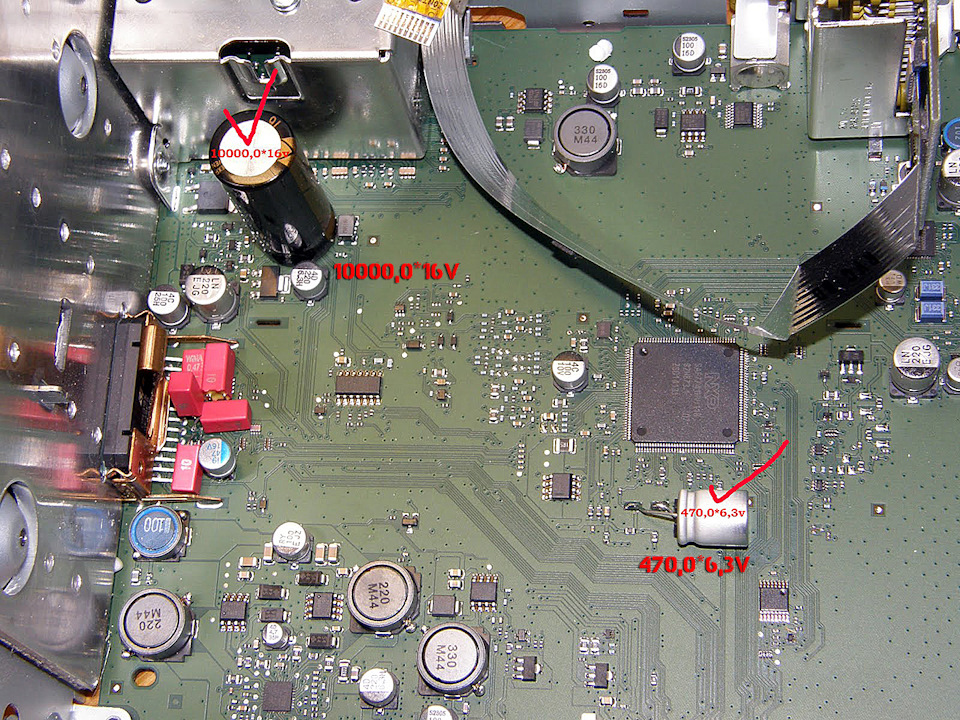

Также меняем еще пару конденсаторов:

1. Hitano ERS471M0JB — 470uF 6,3V ERS 8x12mm
2. Hitano EXR103M16B — 10000uF 16V EXR 18×36

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Закрепляем установленные конденсаторы термоклеем, собираем и слушаем.

Появилась глубина (5-6-7-8 единиц), ширина в 3 и 4 эшелона несколько сужена, появились нормальные верха, низы… уже можно слушать и не нервничать.

Примечания:
1. Усилитель мощности ST 09395699 — можно заменить на TDA7564B, TDA7561, TDA7566
2. Конденсатор, устанавливаемый около SAF7741больше/выше 8 мм поставить не получится, так как над ним стоит дополнительная плата. И желательно там ставить именно твердотельные конденсаторы.

Улучшение звука на магнитоле RCD510 BOSCH (3C8035195F) путем замены конденсаторов.

Слушаем магнитолу: глубина только три эшелона (5-6-7 ед.), 4 эшелон скомкан и остается на уровне третьего. Есть басы, даже середина. В целом звучит гораздо лучше, чем RCD510 DELPHI.

Разбираем магнитолу, элементов в отличии от Delphi гораздо больше.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

1. Аудиопроцессор ST 8928908812 BBG
2. Усилитель мощности TDA7564B

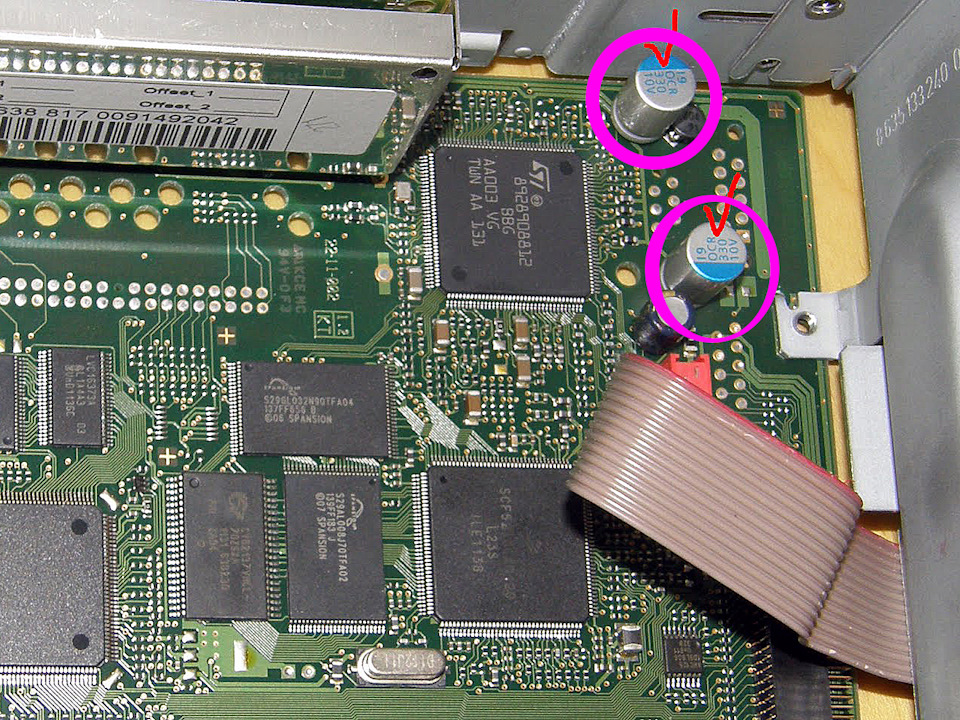

Далее определяем места замены и перепаиваем конденсаторы.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

1. WIMA MKS-2 0,47uF 63V — 4 шт.
2. WIMA MKS-2 1uF 63V — 3 шт.
3. Hitano EXR103M16B — 10000uF 16V EXR 18×36 — 1 шт.
4. Hitano ERS331M10BD12 — 330uf 10V ERS 8×12 — 1 шт.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

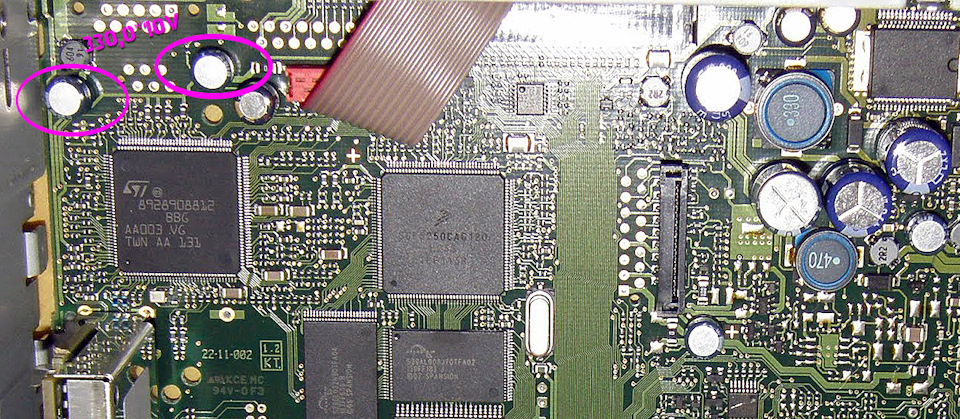

Также перепаиваем 2 конденсатора у аудиопроцессора.

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

Конденсатор 2r5901 чем заменить. Смотреть фото Конденсатор 2r5901 чем заменить. Смотреть картинку Конденсатор 2r5901 чем заменить. Картинка про Конденсатор 2r5901 чем заменить. Фото Конденсатор 2r5901 чем заменить

1. Hitano ERS331M10BD12 — 330uf 10V ERS 8×12 — 2 шт.

На этом всё, будем надеяться информация будет полезна.
