Ремонт бензогенератора
Достался за небольшую сумму однофазный синхронный бензогенератор на 2 кВт.

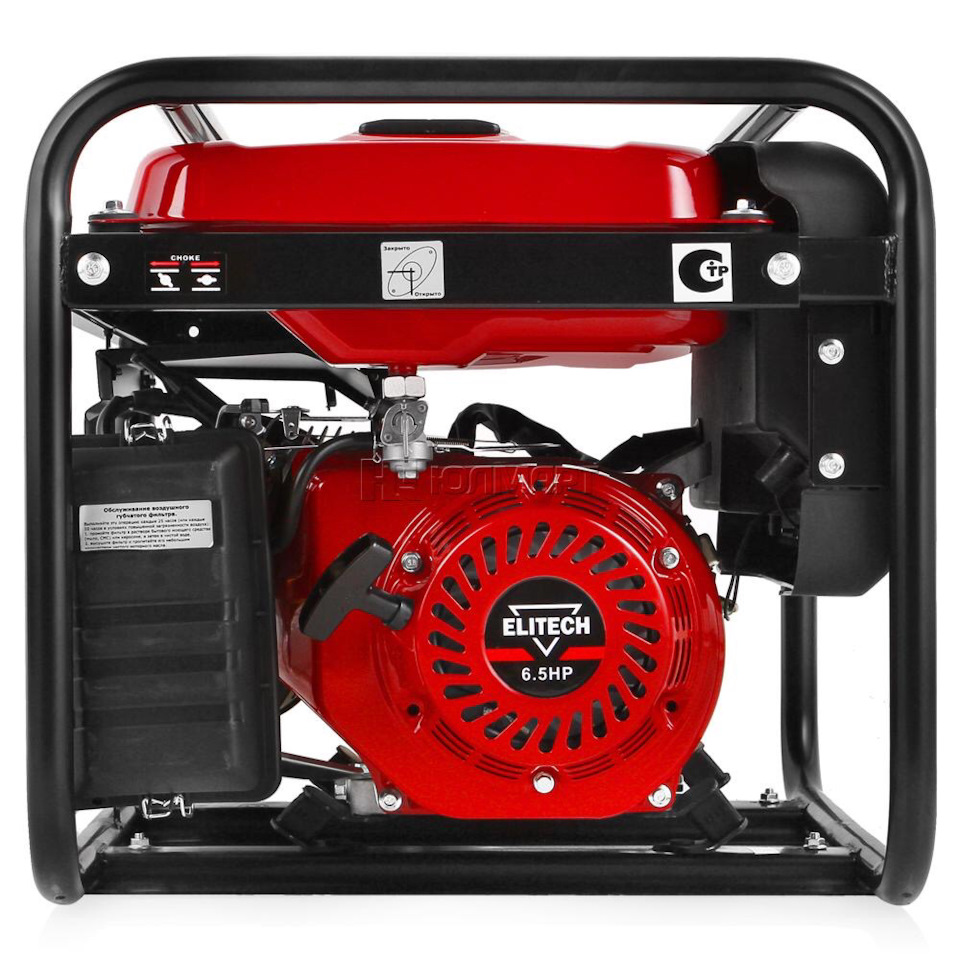

Такой вот:
Проблема была в том, что предыдущий владелец сжёг статор с ротором перегрузками. Далее отдал в ремонт, где ему перемотали все это дело. Старый AVR(регулятор напряжения) сгорел. Поставили новый — на выходе 15 вольт. Генератор закинули в угол и забыли на какое-то время, после пришли к выводу, что восстанавливать его нерентабельно, и благополучно продали.
Шаги по приведению генератора в бодрый вид.
Т. К. подобной работой по оживлению генератора занимался впервые — читал темы в интернете. Очень помогла тема на мастерсити « как устроен авр бензогенертора».
Соответственно с чего начал:
1) заменил масло
2) завёл и глянул что с напряжением. На вольтметре 15 Вольт. Подключился тестером и убедился, что проблема не в вольтметре.

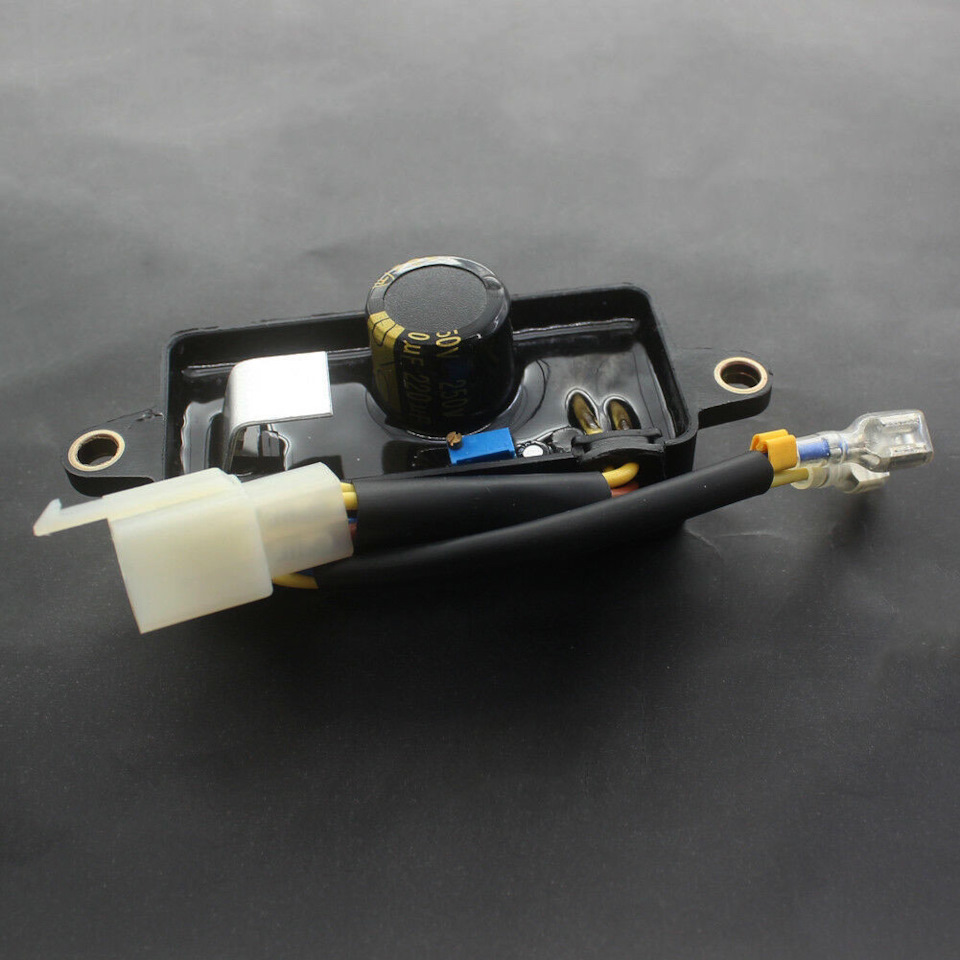

3) снял Авр с генератора. Он был вот такого типа:
Распиновка регулятора напряжения 2-3 кВт:
а) Два провода с клеммами синий и жёлтый (бывает красный) — подключаются к щеткам ротора. Плюсовой провод отмечен пластиковой хреновиной со знаком «+». Если присмотреться к картинке + находится на синем проводе.Подключаем соблюдая полярность! Обозначается как ОВ.
б) фишка 4 контакта — два желтых провода — это измерительная обмотка ( порядка 18 вольт), оставшиеся два провода синий и коричневый — обмотка возбуждения (напряжение порядка 130 вольт). Напряжения указал весьма условно. На некоторых моделях генераторов эти данные отличаются.
4) Собственно выяснение причины неисправности. Подключаем АКБ от авто на ротор генератора(соблюдая полярность), при заведённом генераторе. Производим замер напряжений тестером с обмоток генератора. Смотрим показания вольтметра.
В моём случае от акб (12 вольт подаем на ротор) показания вольтметра были в районе 160 вольт на силовой обмотке. На возбуждающей обмотке порядка 90 вольт, на измерительной порядка 12 вольт.
5) собственно об обмотках генератора. Как правило однофазный синхронный генератор имеет обмотки статора :
— 12 вольт ( для подзарядки АКБ, может отсутствовать);
— измерительную обмотку 18 вольт ( идёт на фишку авр);
— обмотку возбуждения 130 вольт (идёт на фишку авр);
— силовую обмотку 230 вольт ( рабочая обмотка для питания необходимой техники/инструментов).
Обмотка ротора — на неё приходит напряжение с авр (которое меняется в определенных пределах для поддержания стабильных 220-230 В.
Соответственно вся проблема перемотанного генератора заключается в авр. Заказал с али — пришёл неисправным. Плюнул и купил авр в по месту пребывания.
Поставил вот такой:
Цвета проводов отличались. Вместо желтых (измерительная обмотка 18 вольт)китайцы установили белые. Вместо синего и коричневого ( на возбуждающую обмотку 130 вольт) — синие.
После запуска на вольтметре показания 160 вольт. На блоке авр имеется подстроечный резистор — им выставляем необходимое напряжение. В моём случае диапазона регулировки хватило установить 200 вольт.
Соответственно буду ставить свой авр самодельный.
Проверка показала что весь мой инструмент работает нормально. Генератор не грузил сильно, запускал перфоратор 750 ватт, болгарку 600 ватт. И холодильник. Холодильник запустился без всяких проблем. Генератор его практически не прочувствовал. Для запитки дома в экстренном порядке достаточно.
Что очень порадовало — генератор простоял один год без заводки и завёлся с одного рывка стартера.
П.с. Генератор уже используется частенько, с ним работает газовый котёл NevaLux 8224
Зачем нужен конденсатор для генератора
Для чего нужен конденсатор на генераторе?
В общем, конденсатор генератора выполняет несколько функций: В схеме регулятора предотвращает переход всей схемы в режим колебаний и исключает возможность появления влияний высокочастотных помех на работу регулятора напряжений (устранение помех и пульсаций);
Для чего нужен автомобильный конденсатор?
По сути, автомобильный конденсатор – это большая батарейка, способная длительно сохранять заряд мощности и быстро отдавать его в нужный момент. Конденсатор ставят для того, чтобы помочь усилителю быстро отдать мощность на пиках низких частот (для сабвуфера).
Как проверить конденсатор на генераторе?
Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Для чего в автомобильном генераторе переменного тока устанавливается конденсатор?
Конденсатор – устанавливается в системе зажигания и обеспечивает электромагнитную защиту электрооборудования автомобиля от импульсных радиопомех.
Какую роль в схеме генератора играет конденсатор?
В общем, конденсатор генератора выполняет несколько функций: В схеме регулятора предотвращает переход всей схемы в режим колебаний и исключает возможность появления влияний высокочастотных помех на работу регулятора напряжений (устранение помех и пульсаций);
Как проверить конденсатор на машине?
Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.
Для чего нужен конденсатор в усилителе?
Конденсатор улучшает параметры усилителя и качество звучания сабвуфера. Дело в том, что современные сабвуферы на кратковременных “пиках” сигнала могут потреблять значительный ток, который не в состоянии мгновенно обеспечить даже самый мощный аккумулятор.
Для чего нужен конденсатор на пищалки?
Подключение ВЧ динамиков через конденсатор связано с необходимостью ограничения мощности на частотах, определяемых ёмкостью конденсатора. Дело в том, что высокочастотные «пищалки» имеют маленькие размеры и соответственно маленький диффузор, сделанный из твёрдого материала.
Для чего нужны конденсаторы в колонках?
Конденсатор является кроссовером первого порядка, крутизна спада 6 дб на октаву. Он увеличивает сопротивление когда через него пытается пройти НЧ составляющая, губительная для ВЧ головки.
Как проверить конденсатор трамблера на работоспособность?
Отсоединяем провод, идущий с катушки зажигания и провод конденсатора от трамблера (они крепятся на одном выводе «К» прерывателя). Между ними подключаем контрольную лампу, включаем зажигание и наблюдаем за ней. Загорелась – конденсатор «пробит» и подлежит замене. Нет – исправен.
Как проверить конденсатор на короткое замыкание?
Проверка на короткое замыкание
Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора. В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).
Для чего служит конденсатор на генераторе
Как проверить диодный мост генератора мультиметром
Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.
В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.
Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.
Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.
Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.
Как проверить регулятор напряжения генератора мультиметром
Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.
Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.
Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.
Когда же регулятор напряжения можно считать неисправным?
Как проверить ротор генератора мультиметром
Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.
При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.
Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.
Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.
Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.
При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.
Замена
Снятие конденсатора генератора ваз 2110 и его проверка проводится в следующем порядке:
Процесс снятия генератора
Далее начинаем добираться непосредственно до самого «виновника» ремонта:
Контактный провод конденсатора
Проверка аккумулятора и генератора автомобиля
Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.
Как проверить конденсатор мультиметром
Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).
В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.
Конденсатор
Определение
Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.
Замена в генераторе на ваз 2110
Принцип работы
Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд).Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный…
Для чего нужно конденсатор в генераторе
Для чего нужен конденсатор на генераторе?
В общем, конденсатор генератора выполняет несколько функций: В схеме регулятора предотвращает переход всей схемы в режим колебаний и исключает возможность появления влияний высокочастотных помех на работу регулятора напряжений (устранение помех и пульсаций);
Для чего нужен автомобильный конденсатор?
По сути, автомобильный конденсатор – это большая батарейка, способная длительно сохранять заряд мощности и быстро отдавать его в нужный момент. Конденсатор ставят для того, чтобы помочь усилителю быстро отдать мощность на пиках низких частот (для сабвуфера).
Как проверить конденсатор на генераторе?
Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Для чего в автомобильном генераторе переменного тока устанавливается конденсатор?
Конденсатор – устанавливается в системе зажигания и обеспечивает электромагнитную защиту электрооборудования автомобиля от импульсных радиопомех.
Какую роль в схеме генератора играет конденсатор?
В общем, конденсатор генератора выполняет несколько функций: В схеме регулятора предотвращает переход всей схемы в режим колебаний и исключает возможность появления влияний высокочастотных помех на работу регулятора напряжений (устранение помех и пульсаций);
Как проверить конденсатор на машине?
Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.
Для чего нужен конденсатор в усилителе?
Конденсатор улучшает параметры усилителя и качество звучания сабвуфера. Дело в том, что современные сабвуферы на кратковременных “пиках” сигнала могут потреблять значительный ток, который не в состоянии мгновенно обеспечить даже самый мощный аккумулятор.
Для чего нужен конденсатор на пищалки?
Подключение ВЧ динамиков через конденсатор связано с необходимостью ограничения мощности на частотах, определяемых ёмкостью конденсатора. Дело в том, что высокочастотные «пищалки» имеют маленькие размеры и соответственно маленький диффузор, сделанный из твёрдого материала.
Для чего нужны конденсаторы в колонках?
Конденсатор является кроссовером первого порядка, крутизна спада 6 дб на октаву. Он увеличивает сопротивление когда через него пытается пройти НЧ составляющая, губительная для ВЧ головки.
Как проверить конденсатор трамблера на работоспособность?
Отсоединяем провод, идущий с катушки зажигания и провод конденсатора от трамблера (они крепятся на одном выводе «К» прерывателя). Между ними подключаем контрольную лампу, включаем зажигание и наблюдаем за ней. Загорелась – конденсатор «пробит» и подлежит замене. Нет – исправен.
Как проверить конденсатор на короткое замыкание?
Проверка на короткое замыкание
Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора. В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).
Конденсатор в генераторе назначение
Конденсаторы используют для накапливания, а также для сохранения электрического тока и создания при необходимости большей напряженности в электрической системе.
Конденсаторы нужны для накапливания, а также для сохранения электрического тока
Как правило, конденсаторы применяют для процесса фильтрации и подавления различных помех. Роль подобных радиоэлектронных элементов в современной жизни недооценивать нельзя, что бывает часто, так как их предназначение не всем до конца понятно.
Предназначение автомобильного конденсатора
Сегодня автомобильные конденсаторы широко применяются в качестве фильтра, который подавляет шум в динамиках, высокие и низкие частоты, помехи и всякого рода пульсации, которые возникают в результате скачков напряжения в электрической сети автомобильного средства.
Также их применяют для создания высокого показателя напряженности в общей электрической системе транспортного средства. Именно благодаря этому свойству данный элемент широко используется в различных отраслях промышленности.
Видеолекция о предназначении конденсатора
Зачем нужен конденсатор в автомобиле?
Если в вашем транспортном средстве моргают фары, хрипят динамики, а диски сбоят, то это означает, что работа общей системы электропитания оставляет желать лучшего. Скорее всего, что генератор вашего транспортного средства не способен всегда в полной мере обеспечить то необходимое количество напряжения, которое требуется для корректной работы всех элементов и узлов машины.
Если напряжение питания в системе изменится всего лишь на несколько вольт, это сразу отразится на динамиках, отравляя общее впечатление от прослушивания. Если фары мигают в такт басу акустики, значит компоненты авто не получают стабильное напряжение.
Если напряжение питания в системе автомобиля меняется лишь на несколько вольт, это сразу отразится на динамиках
При несовершенной конструкции встроенных стабилизаторов напряжения также возможны искаженные сигналы и некорректная работа устройств машины.
Вам требуется помощь, и первое решение — это установка конденсатора на автомобиль.
Как работает автомобильный конденсатор
Сегодня в современных автомобилях широко используются конденсаторы. Они применяются как буфер между аккумулятором и усилителем, а также между другими электронными устройствами.
Действие конденсатора в какой-то степени напоминает работу аккумуляторной батареи. Он накапливает электроэнергию в виде электростатического заряда.
Самая простая конструкция такого устройства состоит из двух пластин, которые разделены специальным изолятором. Когда устройство присоединяется к питанию, то одна пластина приобретает положительный заряд, а другая — отрицательный. Таким образом, образуется электростатический заряд. В случае разрядки такого устройства происходит обратный процесс. Вся конструкция конденсатора находится в корпусе и имеет по два вывода от каждой пластины.
Конденсатор служит для сохранения и поддержания заряда электрического тока в системе
Функции конденсатора в электрической цепи автомобиля:
Конденсатор в электродвигателе транспортного средства
Конденсаторы для электродвигателей авто бывают рабочими и пусковыми. Рабочие конденсаторы позволяют обеспечить корректную работу электродвигателя, а пусковые конденсаторы применяют для улучшения пускового момента.
Задачи пусковых автомобильных конденсаторов для двигателя
В отличие от рабочих конденсаторов, пусковые включаются во время запуска двигателя. Рабочие конденсаторы обеспечивают корректное функционирование двигателя непосредственно во время его работы.
Конденсатор в автозвуке
Конденсаторы для автоакустики часто используют и в эксклюзивных авто, и в классических моделях, которые оборудованы усилителем. Такие устройства способны улучшить параметры и качество звучания сабвуфера.
Все дело в том, что современная автоакустика потребляет большое количество энергии, особенно на пиках. Иногда даже самый мощный аккумулятор не в состоянии ее мгновенно обеспечить. В результате сопротивления и падения напряжения, даже при наличии качественных проводов, которые питают усилитель, возникают провалы звука.
В летнее время такие сбои усиливает работа кондиционера, который забирает до тридцати процентов общей энергии.
Искажение звука в авто происходит, в первую очередь, из-за неспособности батареи обеспечить всю систему должным количеством напряжения.
Чтобы устранить это явление и сгладить всевозможные провалы, используют конденсаторы для сабвуфера. Он подключается параллельно цепи питания усилителя. Хороший конденсатор — это отличный подавитель высокочастотных помех, всякого рода пульсаций и скачков напряжения при работе различных дополнительных устройств, например вентилятора, кондиционера и прочих. Вот почему многие водители устанавливают конденсатор в акустической системе своего транспортного средства.
Конденсатор для усилителя авто
Не секрет, что установка автомобильного усилителя позволяет сделать звучание музыки в автомобиле более комфортным, а при использовании мощных и качественных схем — увеличить диапазон воспроизводимых частот. Проблема лишь в том, что в таком случае придется пожертвовать качеством автомобильного электрического питания. Мощный усилитель увеличивает количество потребляемого тока в несколько раз.
Это может привести к неравномерному питанию фар, к потере качества и четкости воспроизводящих басов, а в случае применения на звукоусилителе неподходящего силового кабеля возможен даже выход динамиков из строя.
При соблюдении всех технических норм, вышеупомянутые проблемы также присутствуют, но в меньшей степени. В таком случае без подключения конденсатора для автомобильного усилителя просто не обойтись.
Он используется для компенсации, сглаживания скачков и проседания напряжения. Подключают его параллельно входных цепей автоусилителя и, по возможности, как можно к нему ближе, чтобы исключить низкочастотные наводки.
Конденсатор в генераторе автомобиля
Конденсатор в генераторе устанавливается для устранения помех в общей системе электроснабжения автомобиля во время работы генератора. Он защищает автомобиль от скачков напряжения в системе зажигания, а также уменьшает уровень помех в радиоприемнике.
Прямое предназначение конденсатора на генераторе автомобиля — уменьшение помех в радиодиапазоне.
Это привилегия современных транспортных средств, комплектация которых обязательно включает такой конденсатор, что обеспечивает чистую работу радиоприемника, независимо от мимо проезжающих машин. Чего не скажешь про старые марки авто, радиоприемники которых издавали невыносимый шум от каждого мимо проезжающего транспортного средства.
Конденсатор обеспечивает чистую работу радиоприемника, независимо от мимо проезжающих мимо машин
Рекомендации по выбору конденсаторов
Автомобильный конденсатор подключается к схеме любой мощности, даже в случае функционирования одного усилителя. Многие автомобилисты предпочитают устанавливать конденсаторы в звуковую систему авто, которая оборудована внешним усилителем.
Дорогие конденсаторы применяются в современных автомобилях, в которых можно установить сразу несколько усилителей
Сегодня на рынке представлено множество конденсаторов для автомобилей: от простых и недорогих до самых элитных. Последние, как правило, применяются в современных автомобилях, в которых можно установить сразу несколько усилителей.
Конденсатор (от латинского слова «condensare» — «уплотнять», «сгущать») — это двухполюсное устройство с определённой величиной или переменным значением ёмкости и малой проводимостью, которое способно сосредотачивать, накапливать и отдавать другим элементам электрической цепи заряд электрического тока.
Конденсатор или как его еще называют сокращенно просто «кондер» — это элемент электрической цепи, состоящий в самом простом варианте из двух электродов в форме пластин (или обкладок), которые накапливают противоположные разряды и поэтому они разделены между собой диэлектриком малой толщины по сравнению с размерами самих электропроводящих обкладок.
Принцип работы конденсатора
По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости.
Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда. При зарядке на одной пластине будут собираться отрицательно заряженные частицы- электроны, а на другой – ионы, положительно заряженные частицы. Диэлектрик выступает препятствием для их перескакивания на противоположную сторону конденсатора.
При зарядке растет и напряжение с нуля перед началом зарядки и достигает в самом конце максимума, равного напряжению источника питания.
Разрядка конденсатора. Если после окончания зарядки отключить источник питания и подключить нагрузку R, то он сам превратится в источник тока. При подключении нагрузки образовывается цепь между пластинами. Отрицательно заряженные электроны двинуться через нагрузку к положительно заряженных ионам на другой пластине по закону притяжения между разноименными зарядами.
Время зарядки конденсатора на прямую зависит от величины его емкости. Чем большей она величины, тем дольше будет проходить по цепи большее количество заряда.
Время разрядки зависит от величины подключенной нагрузки. Чем больше подключено сопротивление R, тем меньше будет ток разрядки.
Для чего нужен конденсатор
Конденсаторы широко используются во всех электронных и радиотехнических схемах. Они вместе с транзисторами и резисторами являются основой радиотехники.
Применение конденсаторов в электротехнических устройствах и бытовой технике:
В следующей статье мы рассмотрим подробно основные характеристики и типы конденсаторов.
Для обеспечения надежной работы электродвигателя используются пусковые конденсаторы.
Наибольшая нагрузка на электродвигатель действует на момент его старта. Именно в этой ситуации пусковой конденсатор начинает работать. Также отметим, что во многих ситуациях пуск проводится под нагрузку. В этом случае, нагрузка на обмотки и другие компоненты очень велика. Какая же конструкция позволяет снизить нагрузку?
Все конденсаторы, в том числе и пусковые, имеют следующие особенности:
Подобная конструкция представляет собой сочетание 2 проводников, которые разделяет диэлектрик. Применение современных материалов позволяет значительно повысить показатель емкости и уменьшить его габаритные размеры, а также повысить его надежность. Многие при внушительных рабочих показателях имеют размеры не более 50 миллиметров.
Назначение и преимущества
Наличие подобного элемента в системе определяет следующее:
Без наличия этого элемента в системе, срок службы двигателя значительно уменьшается. Это связано с тем, что сложный пуск приводит к определенным сложностям.
Сеть переменного тока может служить источником питания в случае с использованием рассматриваемого типа конденсатора. Практически все используемые варианты исполнения неполярные, они имеют сравнительно больше для оксидных конденсаторов рабочее напряжение.
Преимущества сети, которая имеет подобный элемент, заключаются в следующем:
Пусковой конденсатор работает на протяжении нескольких секунд на момент старта двигателя.
Схемы подключения
схема подключения электродвигателя с пусковым конденсатором
Большее распространение получила схема, которая имеет в сети пусковой конденсатор.
Данная схема имеет определенные нюансы:
При необходимости обеспечения высокого момента во время пуска, в цепь включается пусковой конденсатор, который подключается вместе с рабочим. Стоит отметить, что довольно часто его емкость определяется опытным путем для достижения наибольшего пускового момента. При этом, согласно проведенным измерениям, величина его емкости должна быть в 2-3 раза больше.
К основным моментам создания цепи питания электродвигателя, можно отнести следующее:
Подобным образом можно провести подключение однофазного электродвигателя.
Стоит отметить, что рабочий конденсатор присутствует в цепи практически постоянно. Поэтому стоит помнить о том, что они должны быть подключены параллельно.
Выбор пускового конденсатора для электродвигателя
Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.
Для проведения расчета следует знать и ввести нижеприведенные показатели:
Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.
Провести подобный расчет можно самостоятельно.
Для этого можно воспользоваться следующими формулами:
При выборе, стоит также учесть нижеприведенные нюансы:
Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.
Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:
Кроме этого, стоит учитывать, что на рынке можно встретить модели от иностранных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Российские варианты исполнения также часто используются при создании сети подключения электродвигателя.
Обзор моделей
Существует несколько популярных моделей, которые можно встретить в продаже.
Стоит отметить, что эти модели отличаются не по емкости, а по виду конструкции:
Существуют и другие модели, зачастую они отличаются типом используемого диэлектрика и видом изоляционного материала.
