Конфигурация рядный что это
А вы знали?
В автомобилестроении применяются многоцилиндровые двигатели с количеством цилиндров от 2-х до 12-ти. Есть, правда, редкие экзотические двигатели с 16 и даже 18 цилиндрами.
По расположению цилиндров автомобильные двигатели делятся на рядные, V-образные и оппозитные. Устанавливаются на автомобили и другие, редко встречающиеся конфигурации расположения цилиндров, например, W-образные.
Необходимо отметить, что именно эти фигурации двигателей внутреннего сгорания нашли широкое применение в автомобильных двигателях, что качается других областей применения двигателей (судостроение, авиация) конфигураций цилиндров двигателя было намного больше. В авиации вообще применялись двигатели, в которых коленчатый вал не вращался, а был закреплён неподвижно, и наоборот цилиндры двигатель вращался вокруг неподвижного коленчатого вала. Были конфигурации двигателей с двумя коленчатыми валами и много другой очень интересной экзотики, но в этой статье мы будем рассматривать только те конфигурации, которые нашли широкое применение в автомобильных двигателях.
1 – Рядные двигатели
Рядными называются двигатели оси цилиндров, которых расположены вряд вдоль оси коленчатого вала. В настоящее время выпускаются рядные двигатели с количеством цилиндров от 2 до 6. Такие двигатели обычно имеют обозначение R2, R3, R4… R12.
Наибольшее распространение имеют двигатели R4.

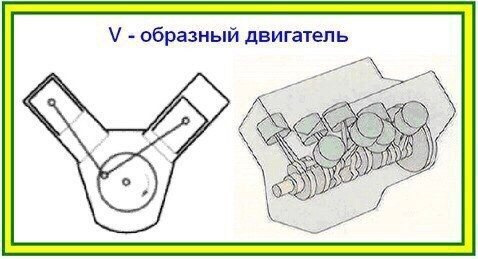

2 – V-образные двигатели
V-образными называются двигатели, цилиндры которых расположены в два ряда (двумя отдельными блоками, но с общим картером) в виде латинской буквы «V». Поршни обоих рядов соединены шатунами с одним, общим для обоих блоков, коленчатым валом. Цилиндры противоположных рядов имеют смещение вдоль оси коленчатого вала. Обычно угол развала двух блоков цилиндра равен 60º или 90º.
Наибольше распространение получили двигатели V6, V8 и V12. Двигатель V8 вообще национальная черта американских автомобилей.

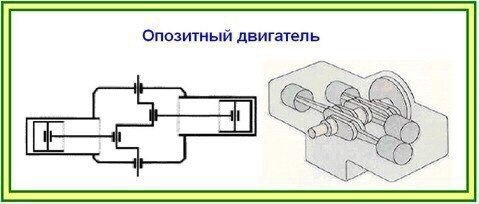

3 – Оппозитные двигатели
Оппозитными называются двигатели, у которых цилиндры расположены в одной плоскости, друг напротив друга с обеих сторон, расположенного по середине коленчатого вала.
4 – VR-двигатели
Название это довольно условное, так назвала этот двигатель фирма Фольксваген, первая разработавшая двигатель такой конфигурации, но поскольку другого более привычного названия нет, обозначим этот тип двигателей так.
Двигатель конфигурации цилиндров «VR» это что-то среднее между рядным и V-образным двигателем. При его разработке конструкторы старались совместить преимущества рядного и V-образного двигателей.
У этого двигателя цилиндры также расположены в два ряда под некоторым углом, но в одном едином блоке цилиндров с общей для обоих рядов головкой блока цилиндров. Данная статья опубликована в сообществе «Машины» вк.ком/карс.бест Угол развала цилиндров очень небольшой от 10º до 15º. Поэтому, имеющие смещение вдоль оси коленчатого вала цилиндры, расположены не в двух отдельных блоках, а в одном. Первый двигатель такой конфигурации VR6 разрабатывался с целью облегчения установки мощного многоцилиндрового двигателя под капотом небольшого автомобиля.
5 – W-образный двигатель
Структура W-образного двигателя
Составной впускной коллектор
Клапанная крышка правой ГБЦ
Правая ГБЦ
Блок цилиндров
Линия соединения верхней и нижней частей картера блока цилиндров, проходящая через центр коленчатого вала
Нижняя часть картера блока цилиндров (блок общих крышек коренных подшипников)
Масляный поддон
Левая ГБЦ
Клапанная крышка левой ГБЦ
Отработав технологию производства блока VR6, Фольксваген сделал следующий шаг. Приступил к производству W-образных двигателей. Конфигурация этого двигателя получилась установкой двух блоков типа VR, как это было сделано при соединении двух рядных двигателей под некоторым углом в виде буквы V, при конструировании V-образного двигателя.
Фольксваген разработал ряд двигателей такой конфигурации: W-8, W12 и W16. а для самого мощного автомобиля в мире был разработан двигатель W18, правда, этот двигатель имеет не два, а три блока цилиндров.
Необходимо отметить, что ранее W-образными двигателями назывались двигатели, имеющие три раздельных блока цилиндров с общим картером. В каждом блоке цилиндры были расположены в ряд, вдоль одной оси. Шатуны поршней всех трёх рядов цилиндров были соединены с единственным коленчатым валом, как V-образном двигателе.
о своей конфигурации этот двигатель значительно отличается от двигателей, называемых сейчас W-образными. Этот 12-ти цилиндровый двигатель имеет не два, а три блока цилиндров, в каждом из которых расположены в ряд по четыре цилиндра. В современных W-образных двигателях W12 два блока цилиндров, в каждый из которых напоминает двигатель VR6. При этом два совмещенных в одном блоке ряда цилиндров имеют одну общую головку блока цилиндров (ГБЦ)
Количество и расположение цилиндров.
V1-V16
Увеличение количества цилиндров — способ поднять мощность двигателя.
На всем протяжении истории автомобилестроения инженеры преследовали единственную главную цель – получить от двигателя максимальную отдачу. Стараясь достигнуть ее, инженеры экспериментировали с двигателями с разным количеством цилиндров – от 1 до 16.
Любой двигатель характеризуется эксплуатационными свойствами. Полный объем цилиндра равен сумме рабочего объема и объема камеры сгорания, а рабочий объем двигателя (литраж) складывается из рабочих объемов всех цилиндров. Перед конструкторами всегда стоит задача поместить двигатель определенной конфигурации в минимальный объем подкапотного пространства. Двигатели с разным количеством цилиндров обладают своими достоинствами и недостатками.
Одноцилиндровый двигатель внутреннего сгорания.
Одноцилиндровый двигатель — простейшая конструкция с единственным рабочим цилиндром. Одноцилиндровый двигатель полностью не сбалансирован, поэтому его ход неравномерен. У двигателей этого типа наименьшее отношение площади поверхности цилиндра к рабочему объёму. Это важный параметр, так как потери тепла во время работы двигателя минимальны, а значит, КПД у одноцилиндрового двигателя самый высокий.
Недостаток конструкции — в большом напряжении деталей кривошипно-шатунного механизма по сравнению с многоцилиндровыми двигателями. Они работают по двухтактному циклу, в котором рабочие ходы происходят вдвое чаще. На деле это означает, что двигатель работает на очень высоких оборотах, и детали испытывают колоссальные нагрузки. Кроме того, возможности по увеличению объема единственного поршня ограничены порогом возникновения детонации, а значит, повышать объем можно лишь до определенного предела. Из-за этого их качества применение одноцилиндровых двигателей в тяжелых четырехколесных транспортных средствах нецелесообразно. Чаще всего их используют в качестве силовой установки легких мотоциклов или мопедов. Из четырехколесных средств передвижения такие двигатели ставились только на мотоколяски для инвалидов.
Рядный двухцилиндровый двигатель.
В этой конфигурации два цилиндра расположены в ряд и вращают общий коленчатый вал.
Так же, как и одноцилиндровый, рядный двухцилиндровый двигатель не сбалансирован и не обеспечивает плавности хода (при работе по четырехтактному циклу). Четырёхтактные двухцилиндровые двигатели неоднократно устанавливались в сверхкомпактные автомобили наподобие Daihatsu Mira. Для решения вопроса с вибрацией в конструкции двигателя применяются балансировочные валы.
Двухтактные двухцилиндровые двигатели нашли очень широкое применение, так как работают без вибрации. Их очень часто можно видеть в конструкции мотоциклов. В прошлом, когда об экономии топлива конструкторам задумываться всерьез не приходилось, нередко можно было видеть двухцилиндровые двигатели достаточно большого объёма.
Рядный трёхцилиндровый двигатель.
В этой конфигурации три цилиндра расположены в ряд, поршни вращают один общий коленчатый вал.
Трехцилиндровый двигатель не сбалансирован как в четырехтактном, так и в двухтактном варианте. Его относительная распространенность объясняется простотой в производстве. В четырехтактном варианте двигатель работает не плавно, поэтому требуется применение балансировочного вала. Используется на автомобилях с небольшим рабочим объёмом, таких как Opel Corsa или Pajero Mini, нередко в сочетании с турбиной для увеличения мощности. балансировочный (успокоительный) вал, который вращается со скоростью коленвала, но в обратную сторону и компенсирует момент 1-го порядка.

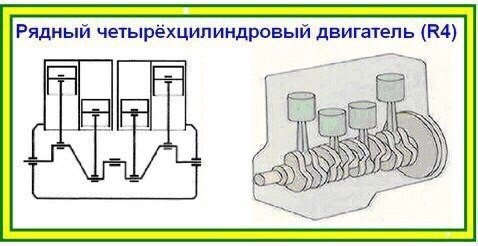

Рядный четырёхцилиндровый двигатель.
Наиболее распространенная в наше время конфигурация двигателя с рядным расположением четырёх цилиндров. Плоскость расположения цилиндров может быть строго вертикальной или находиться под углом, как у некоторых двигателей Volkswagen.
Четырехтактные двигатели L4 не сбалансированы, но, так же как и трехцилиндровые, просты в производстве. Современные рядные четырехцилиндровые двигатели редко имеют рабочий объем более 2,3 – 2,4 литра. Ограничение связано с возрастанием уровня вибраций, поэтому на современных двигателях большого объема часто используются успокоительные валы. Применяется на огромном количестве автомобилей разных марок и моделей.
Рядный пятицилиндровый двигатель.
В этой конфигурации двигателя внутреннего сгорания в ряд расположены пять цилиндров, поршни вращают один общий коленчатый вал. Двигатель этой конструкции не сбалансирован, но при определенном порядке срабатывания цилиндров (1-2-4-5-3) проблема вибрации не возникает.
Рядные пятицилиндровые двигатели нередко встречаются в некоторых моделя Audi и Volkswagen, Mercedes, Honda, Fiat, Daihatsu, Mitsubishi и некоторых других. Впервые в истории легковых автомобилей пятицилиндровый двигатель появился на Audi 100 начала 1980-х.

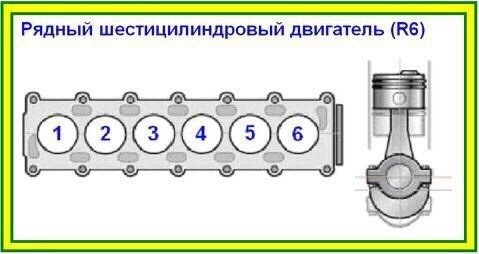

Рядный шестицилиндровый двигатель.
В рядном шестицилиндровом двигателе поршни также вращают общий коленвал. С точки зрения теории, четырёхтактный шестицилиндровый двигатель полностью сбалансирован, так как силы инерции разных цилиндров компенсируют друг друга. К тому же, в отличие от рядного четырехцилиндрового двигателя, силы инерции 2-го порядка также взаимно компенсируются. В итоге шестицилиндровые рядные двигатели просты конструктивно и обеспечивают высокую плавность хода. Опять же, согласно теории, взаимная компенсация всех сил роднит его со схемой V12, которая представляет собой два расположенных под углом друг к другу шестицилиндровых двигателя с единым коленвалом.

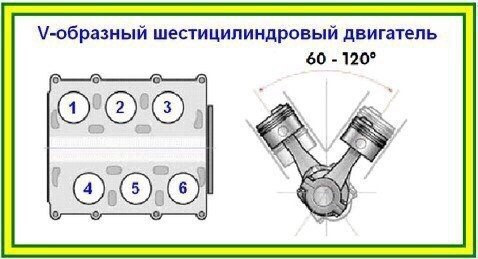

V-образный шестицилиндровый двигатель.
В этом двигателе применена схема с двумя рядами цилиндров, по три в ряд, и общим коленвалом. Цилиндры расположены под углом друг к другу, чем и обусловлено появление в названии буквы V.
По популярности конфигурация уступает только рядному четырёхцилиндровому двигателю.
Впервые появился на итальянской модели Lancia Aurelia в 1950 году, однако за счет компактности быстро завоевал популярность, особенно в период массового перехода на поперечное расположение двигателя.
V6 не сбалансирован, но успокоительные валы не применяются — проблема вибрации решается дисбалансом коленвала, создаваемым противовесами.
Рядный восьмицилиндровый двигатель.
В этой конфигурации в один ряд расположены восемь цилиндров. Поршни, как и в других рядных двигателях, вращают один коленчатый вал.
При определённой настройке восьмицилиндровый двигатель полностью сбалансирован. По сравнению с рядным шестицилиндровым, он совершает больше рабочих циклов за фиксированный отрезок времени, поэтому под нагрузкой показывают более плавный ход.
V-образный восьмицилиндровый двигатель.
Восемь цилиндров в этой конфигурации расположены двумя рядами по четыре в ряд. Поршни вращают общий коленчатый вал. V8 – удобная конфигурация для создания компактного двигателя большого объема. Максимальный рабочий объём современного (мелко) серийного двигателя V8 13 литров (суперкар Weineck Cobra 780 cui). С 2006 года в применение V8 объемом 2,4 литра закреплено в техническом регламенте Формулы 1.
Рядный десятицилиндровый двигатель.
Двигатель с рядным расположением десяти цилиндров. Поршни вращают общий коленчатый вал. Десятицилиндровый агрегат полностью сбалансирован, и совершает еще больше рабочих циклов в единицу времени, чем l8, что обеспечивает еще более выраженную плавность хода.
V-образный двенадцатицилиндровый двигатель.
В этой конфигурации два ряда по шесть цилиндров расположены под углом друг к другу. Поршни вращают общий коленчатый вал.
X-образный двенадцатицилиндровый двигатель.
В этой конфигурации двенадцать цилиндров расположены в три ряда по четыре цилиндра в ряду. Поршни вращают общий коленчатый вал.

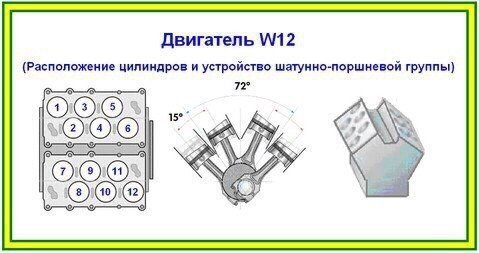

W-образный двенадцатицилиндровый двигатель.
В W-образном двигателе три ряда цилиндров расположены рядами по четыре, под углом друг к другу. Поршни также вращают один общий коленчатый вал.
В настоящее время в серийных автомобилях эти двигатели не применяются. В 1930 под брендом Cadillac была выпущена модель V16 с шестнадцатицилиндровым двигателем объёмом 7,3 литра мощностью 185 л.с. V16 оказался единственным серийным легковым автомобилем с двигателем V16.
Значительно позже, в 1987 году, двигатель V16 на автомобиль седьмой серии Е32 в качестве эксперимента установила компания BMW. Рабочий объем двигателя составлял 6,76, а мощность 408 л.с. Чтобы разместить двигатель под капотом, пришлось перенести радиаторы системы охлаждения в багажник.
Под капотом суперкара Bugatti Veyron Vitesse установлен двигатель W16 мощностью в 1200 л. с. при 6400 об/мин. Крутящий момент силовой установки из 4-х блоков по 4 цилиндра в каждом равен 1500 Н·м в пределе 3000—5000 об/мин.
Сегодня встретить в описании автомобильных двигателей можно не только величины мощности и крутящего момента, но и приставки: рядные, V-образные и оппозитные, характеризующие расположение цилиндров. Несмотря на то что каждая из этих схем – эволюционный шаг в двигателестроении, ни от одной из них до сих пор еще не отказались. А все потому, что все они имеют свои плюсы и минусы, на которые также необходимо обращать внимание при выборе транспортного средства.
История двигателя
Первым запатентованным двигателем внутреннего сгорания стал мотор, разработанный в 1883 году Готлибом Даймлером и Вильгельмом Майбахом. Это был одноцилиндровый двигатель, развивающий всего 1,1 л. с. Разумеется, мощностью таких моторов довольствоваться не приходилось. Ведь автомобили должны были заменить конные экипажи, перенимая на себя все их задачи: перевозка людей, грузов и так далее.
Поэтому для увеличения силы двигателей, стали увеличивать рабочий объем цилиндра. Но, как оказалось, всему есть предел. Вместе с цилиндром необходимо было увеличивать поршень и шатун, на эти детали возрастали нагрузки, и их также необходимо было учитывать при проектировании. Кроме того, воспламенение топливовоздушной смеси больших объемов в таком двигателе происходит с определенной паузой, из-за чего он работает неравномерно. В таком случае необходимо устанавливать тяжелый балансир, и тогда конструкция становится еще более тяжелой и, чтобы приводить ее в движение, необходима дополнительная энергия. В результате одноцилиндровые двигатели становились слишком массивными, а масса увеличивалась не пропорционально мощности. Это приводило к тому, что заставить двигатель работать на высоких оборотах становилось невозможным, а, как известно, чем ниже скорость вращения коленчатого вала, тем меньше его мощность.
Рядный двигатель
Рядная схема. Такая схема используется при небольшом количестве цилиндров (от двух до шести). Главным преимуществом является то, что моторы такого типа легче всего поддаются уравновешиванию. Недостаток – внушительная длина.
В скором времени решили, что коленчатый вал может перемещать не только один поршень, и к одному цилиндру прибавились еще несколько. Цилиндры разместили в ряд (так проще всего). Сначала появились 2-цилиндровые двигатели, а в 1890 году появился первый 4-цилиндровый двигатель. Мощность этого мотора уже достигала 5 л. с. при 620 об/мин, но как по нынешним меркам, так и по меркам того времени этого было не достаточно, чтобы перемещать тяжелую технику. Поэтому создавались новые двигатели, число цилиндров которых достигало шести, восьми и даже двенадцати. И вот тут производители столкнулись со следующей проблемой. Таким двигателям требовалось большое количество свободного места под капотом. Кроме того, эти моторы за счет свого веса утяжеляли автомобиль, тем самым ухудшая его устойчивость и управляемость. Мысли инженеров направились на создание более компактного двигателя. К слову, сегодня рядные моторы можно встретить максимум с шестью цилиндрами. В основном по такой схеме сегодня строятся 4-цилилндровые двигатели, так как наиболее просты при производстве.
V-образный двигатель
V-образная схема. Такая компоновка позволяет значительно сократить длину мотора, но при этом увеличивает его ширину. Наиболее распространенные V6 и V8.
На самом деле идея компактного двигателя была запатентована еще до того, как появились многоцилиндровые монстры. Такой двигатель был создан в 1889 году. Он имел два цилиндра с углом развала 17 градусов и развивал 1,6 л. с. при 900 об/мин. V-образная компоновка, по сути, представляла из себя два двигателя, расположенных рядом друг с другом и приводящих в движение один общий коленчатый вал. Такая компоновка позволила сократить размеры мотора в длину почти вдвое.
В автомобилестроении первый V-образный мотор появился в 1905 году. Это был авиационный двигатель, построенный французским изобретателем Леоном Левавассером. Вначале моторы, построенные по такой схеме, устанавливали на грузовики и автобусы, а со временем они стали встречаться и под капотами легковых автомобилей. И все же, несмотря на многие положительные качества такой схемы, она не вытеснила рядную. Ведь там где есть плюсы, всегда есть и минусы. Главным образом это более сложная конструкция (два газораспределительных механизма вместо одного), и, следовательно, трудоемкость производства и дальнейшего ремонта. Кроме того, габаритные размеры хоть и уменьшились в длину, но моторы при этом «разрослись» в ширину.
Оппозитный двигатель
Оппозитный двигатель – V-образный мотор с углом развала 180 градусов. Главным преимуществом является наименьшая высота и, как следствие, снижение центра тяжести автомобиля. Недостаток – неравномерный износ. В основном встречаются 4- и 6-цилиндровые двигатели.
Одним из типов V-образных моторов, который удостоен отдельного внимания, является оппозитный двигатель. По сути, этот двигатель является V-образным с углом развала цилиндров 180 градусов. В основном такие моторы нашли широкое применение на мотоциклах. Поперечное (направлению движения) размещение двигателя улучшало охлаждение цилиндров набегающим потоком воздуха. Однако и в автомобильной промышленности ему также нашлось место. С 1938 по 2003 года оппозитники устанавливали на Volkswagen Beetle, все по той же причине лучшего охлаждения (мотор имел воздушную систему охлаждения).
В 60-е годы производители усердно занялись разработкой переднеприводных автомобилей. Машины с такой схемой по сравнению с приводом на заднюю ось имели преимущества на скользком покрытии, а также были проще и дешевле в изготовлении. Но как оказалось не все так просто. По причине тяжести двигателей переднеприводные автомобили того времени не могли похвастаться хорошей управляемостью и равновесием в поворотах. Конструкторы стали снижать центр тяжести двигателей, в основном этого добивались, «укладывая моторы на бок». И пока одни автомобильные компании экспериментировали с расположением мотора, японские инженеры из Subaru в 1966 году представили свой первый переднеприводный автомобиль Subaru-1000, на котором был установлен оппозитный двигатель, размещенный вдоль оси автомобиля. За счет горизонтального расположения цилиндров мотора, значительно понизился центр тяжести автомобиля, улучшив тем самым устойчивость и управляемость машины.
Тем не менее такие моторы не нашли массового применения. Обусловлено это рядом минусов: неравномерный износ цилиндров (из-за точечного распределения нагрузок сечение цилиндра со временем становится эллипсным), большой расход масла и плохая вентиляция картера. Оппозитные двигатели сегодня можно встретить на автомобилях марки Subaru и Porsche, для которых на первом месте находится управляемость.
VR-образная схема. Моторы с небольшим углом развала (около 15 градусов). Такой угол позволил установить оба ряда цилиндров в одном блоке цилиндров, что позволило уменьшить не только длину, но и ширину двигателя. Главный недостаток – дополнительные валы и необычная конструкция ГРМ, и-за чего он очень дорог в производстве.
Еще к одному из типов расположения цилиндров можно отнести рядно-смещенный двигатель, обозначаемый индексом VR. Этот мотор является комбинацией V-образного и рядного двигателей. Поршни перемещаются под углом 15 градусов, что позволяет расположить их в одном блоке цилиндров. Создавая этот двигатель, конструкторы пытались максимально использовать плюсы V-образного и рядного двигателя: небольшие габаритные данные (как в длину, так и в ширину), простота изготовления. Но создать идеальный мотор задача оказалась не из простых. Эти двигатели обладают высокой тепловой напряженностью. Тонкие стенки между рядами цилиндров не позволяют сделать достаточное количество каналов для охлаждающей жидкости, вследствие чего эти моторы хуже противостоят перегрузкам.
W-образный двигатель
W-образная схема. Существует два варианта компоновки – три ряда цилиндров с большим углом развала (д) и совмещение двух VR-образных схем (е). В настоящее время выпускаются W8 и W12.
Погоня за мощностью привела к тому, что на свет появились моторы, построенные по схеме W. Это, по сути, два VR двигателя, угол между которыми составляет 72 градуса или три рядных. Главный недостаток таких моторов заключается в том, что на коленчатом валу находится в два раза больше шатунов, чем на V-образном, и в четыре раза! больше, чем на рядном. Шатуны изготавливаются тонкими, а так как эти детали являются одними из наиболее нагруженных в двигателе, то в результате на больших оборотах они начинают изгибаться. Такие моторы, созданы не для массового использования. Их можно встретить лишь на спортивных автомобилях.
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Типы двигателей: V-образный, оппозитный, рядный: отличия и тонкости
рост мощностей, оборотов и ожесточенная борьба за снижение себестоимости все расставили по местам. Простейший одноцилиндровый мотор для автомобилестроителей остался в далеком прошлом. Средний объем цилиндра двигателя обычного автомобиля сейчас — от трехсот до шестисот кубических сантиметров (плюс-минус сто «кубиков» в исключительных случаях вроде трехцилиндровой мотоколяски Smart или рядной 4,5-литровой «шестерки» внедорожника Nissan Patrol). Литровая мощность — от 35 л. с./л для безнаддувного дизеля до 100 л. с./л для форсированного бензинового мотора. Для серийных двигателей это оптимум, выходить за рамки которого просто невыгодно.
Сегодня двигатель мощностью 100 л. с. будет четырехцилиндровым, двухсотсильный будет иметь четыре, пять или шесть цилиндров, трехсотсильный — восемь…
Но как эти цилиндры расположить? Иными словами — по какой схеме строить многоцилиндровый двигатель?
Простота хуже компактности
О чем болит голова у конструктора? Во-первых, о том, как упростить конструкцию двигателя, чтобы он был дешевле в производстве и легче в обслуживании.
Самый простой двигатель — рядный (мы будем обозначать такие двигатели индексами R2, R3, R4 и т. д.). Располагаем в ряд нужное количество цилиндров — получаем необходимый рабочий объем.
Двух- и трехцилиндровые двигатели встречаются на автомобилях нечасто, и рядные в том числе. Зато рядная «четверка» попала в самый массовый диапазон рабочего объема легковых автомобилей — от 1,0 до 2,3 л.
Пятицилиндровые рядные моторы появились на серийных автомобилях недавно — в середине 70-х годов. Первым был Mercedes-Benz со своими дизельными «пятерками» — они появились в 1974 году (на модели 300D с кузовом W123). Через два года увидел свет пятицилиндровый двухлитровый бензиновый двигатель Audi. А в конце 80-х годов такие моторы сделали Volvo и FIAT.
Рядные «шестерки», до недавнего времени столь популярные в Европе, нынче во мгновение ока стали вымирающим видом. А про рядную «восьмерку» и говорить нечего — с ней практически распрощались еще в 30-х годах. Почему?
Ответ прост. С ростом числа цилиндров двигатель становится длиннее, и это создает массу неудобств при компоновке. Например, втиснуть поперек моторного отсека переднеприводного автомобиля рядную «шестерку» удавалось в считанных случаях — можно припомнить лишь английский Austin Maxi 2200 середины 60-х годов (тогда конструкторам пришлось спрятать коробку передач под двигателем) и новейший Volvo S80 с суперкомпактной КПП.
Как укоротить рядный мотор? Его можно «распилить» пополам, поставить две половинки рядом друг с другом и заставить работать на один коленвал. Такие моторы, у которых цилиндры расположены в виде латинской буквы V, вдвое короче рядных — наибольшее распространение получили двигатели с углом развала блока 60 о и 90 о. А V-образный мотор с углом развала блока 180 о, в котором цилиндры расположены друг против друга, называют оппозитным (или «боксером» — обозначения В2, В4, В6 и т. д. происходят именно от слова boxer).
Такие моторы сложнее рядных — например, у них две головки цилиндров (каждая со своей прокладкой и коллекторами), больше распредвалов, сложнее схема их привода. А оппозитные двигатели еще и занимают много места в ширину. Поэтому из компоновочных соображений они применяются довольно редко — производителей «боксеров» можно пересчитать по пальцам.
А как сделать V-образный двигатель еще компактнее? Одно из простых, на первый взгляд, решений — сделать угол развала блока менее 60 о. Действительно, такие моторы были, но редко — можно вспомнить, например, автомобили Lancia Fulvia 70-х годов с моторами V4, угол развала блока которых составлял 23 о. Почему же этим не пользовались все? Дело в том, что перед конструктором двигателя всегда стоит еще одна проблема — вибрации.
О силах и моментах
Вообще без вибраций поршневой двигатель внутреннего сгорания работать не может — так уж он устроен. Но бороться с ними нужно, и не только для повышения комфорта пассажиров.
Сильные неуравновешенные вибрации могут вызвать разрушения деталей мотора — со всеми вылетающими и выпадающими оттуда последствиями…
Отчего происходят вибрации? Во-первых, в некоторых схемах двигателей вспышки в цилиндрах происходят неравномерно. Таких схем конструкторы по возможности избегают или стараются делать массивней маховик — это помогает сгладить пульсации крутящего момента.
Во-вторых, при движении поршней вверх-вниз они то разгоняются, то замедляются, из-за чего возникают силы инерции — они сродни тем силам, что заставляют пассажиров автомобиля кланяться при торможении или вдавливают их в спинки сидений при разгоне.
В-третьих, шатун в двигателе движется вовсе не вверх-вниз, а совершает сложное движение. Да и возвратно-поступательное перемещение поршня от верхней мертвой точки к нижней тоже нельзя описать простой синусоидой.
Поэтому среди сил инерции появляются составляющие с удвоенной, утроенной, учетверенной частотой вращения коленвала… Этими так называемыми силами инерции высших порядков, как правило, пренебрегают — они по сравнению с основной силой инерции (которой присвоили первый порядок) очень малы. Исключение составляют силы инерции второго порядка, с которыми приходится считаться.
Плюс к этому, пары сил, приложенные на определенном расстоянии, образуют моменты — так происходит, когда в соседних цилиндрах силы инерции направлены в разные стороны.
Что сделать для того, чтобы уравновесить силы и моменты? Во-первых, можно выбрать схему мотора, в которой цилиндры и кривошипы коленчатого вала расположены таким образом, что силы и моменты взаимно уравновесят друг друга — всегда будут равны и направлены в противоположные стороны.
А если ни одна из уравновешенных схем не подходит — например, из компоновочных соображений? Тогда можно попытаться по-другому расположить шейки коленвала и применить всякого рода противовесы, создающие силы и моменты, равные по величине, но противоположные по направлению основным уравновешиваемым силам. Иногда это можно сделать, разместив противовесы на коленчатом валу мотора. А иногда — на дополнительных валах, которые называют балансирными валами противовращения. Называются они так потому, что крутятся в другую сторону, нежели коленвал. Но это усложняет и удорожает двигатель.
Чтобы облегчить описание степени уравновешенности разных двигателей, мы подготовили сводную таблицу. Зеленым в ней выделены самоуравновешенные силы и моменты, а красным — свободные (те, что не уравновешены и вырываются на свободу — через опоры силового агрегата проходят на кузов автомобиля).
Что же получается? Из распространенных типов двигателей абсолютно уравновешенных всего два — это рядная и оппозитная «шестерки». Теперь понимаете, почему BMW и Porsche так крепко держатся за такие моторы? Ну, а о причинах, по которым от них отказываются остальные, мы уже упоминали.
Теперь рассмотрим поподробнее остальные схемы.
Уравновешенные и не очень
Из двухцилиндровых двигателей на автомобилях нынче применяется только один — двухцилиндровый рядный мотор с коленчатым валом, у которого кривошипы направлены в одну сторону (например, такой стоит на отечественной Оке). Как видно, этот двигатель по степени уравновешенности похож на одноцилиндровый, поскольку оба поршня движутся вверх и вниз одновременно, в фазе. Для того, чтобы уравновесить свободные силы инерции первого порядка, в моторе Оки слева и справа от коленвала стоят два вала с противовесами. А как же быть с силами второго порядка?Для того, чтобы с ними справиться, пришлось бы добавить еще два балансирных вала, что на двухцилиндровом моторе, изначально предназначенном для маленьких и дешевых автомобилей, было бы совершенно неуместным.
Впрочем, это еще ничего — много двухцилиндровых моторов выпускалось вообще без балансирных валов. Так было, например, на малышках Fiat 500 образца 1957 года. Да, вибрации были, их старались погасить подвеской силового агрегата… Но мотор зато получался простым и дешевым!
Двухцилиндровый двигатель, у которого кривошипы направлены в разные стороны (под углом 180 о), можно встретить только на мотоциклах. Поскольку поршни в нем всегда движутся в противофазе, то он уравновешен лучше.
Однако равномерного чередования вспышек в цилиндрах можно добиться только на двухтактных моторах — такие двигатели можно было встретить на довоенных DKW и их прямых наследниках, пластиковых гэдээровских Трабантах. По причине простоты и дешевизны никаких балансирных валов на них тоже не было, а с возникающими вибрациями просто мирились.
Автомобиль с двухцилиндровым V-образным мотором припоминается только один — отечественный НАМИ-1.
А до наших дней этот тип двигателя дожил только на мотоциклах — вспомните американский Harley Davidson и его японских последователей с их V-образными «двойками» во всей хромированной красе. Такой мотор можно уравновесить практически полностью с помощью противовесов на коленчатом валу, но достичь равномерного чередования вспышек невозможно.
Хорошо, что байкеры особого внимания на вибрации не обращают…
Автомобилей c оппозитным мотором, наиболее уравновешенным из всех двухцилиндровых, было немного — по экономическим и компоновочным соображениям. Можно упомянуть, например, французский Citroen 2CV.
Трехцилиндровый двигатель уравновешен хуже, чем рядная «четверка», и поэтому производители трехцилиндровых моторов — например, Subaru и Daihatsu — стараются оснащать их балансирными валами. Однако опелевские двигателисты, недавно снабдившие Opel Corsa новым трехцилиндровым мотором семейства Ecotec, и конструкторы двигателя «городского купе» Smart в целях удешевления и уменьшения механических потерь отказались от балансирного вала. Правда, трехцилиндровая Corsa уже была раскритикована немецкими автожурналистами: «По городу на переменных режимах ездить совершенно невозможно».
В самой популярной среди двигателистов рядной «четверке» остается свободной сила инерции второго порядка. Ее можно уравновесить только балансирным валом, вращающимся с удвоенной скоростью (вы не забыли — сила инерции второго порядка действует с удвоенной частотой?).
А для компенсации момента от балансирного вала придется ставить еще один, вращающийся в противоположную сторону.
Дорого? Безусловно. Однако, моторы с балансирными валами можно встретить на автомобилях Mitsubishi, Saab, Ford, Fiat, VW. Самый свежий пример — 2,2-литровая «четверка» из семейства Opel Ecotec.
Кстати, оппозитная «четверка» уравновешена лучше, чем рядная — здесь есть только момент от сил инерции второго порядка, который стремится развернуть двигатель вокруг вертикальной оси. Однако и «оппозитник» воздушного охлаждения легендарного Жука, и знаменитые «боксеры» Subaru обходились и обходятся без балансирных валов.
У рядных «пятерок» с уравновешенностью дела обстоят не очень. Силы инерции компенсируются, но вот моменты от этих сил… Во время работы двигателя по блоку постоянно «пробегает» волна изгибающего момента, поэтому блок должен быть весьма жестким. Однако и Mercedes-Benz, и Audi, и Volvo борются с вибрациями, дорабатывая подвеску силового агрегата. И только фиатовские мотористы применяют балансирный вал, который полностью уравновешивает все моменты.
Кстати, практически все «пятерки» образованы путем прибавления еще одного цилиндра к четырехцилиндровому двигателю — как кубики в конструкторе. Делают это для того, чтобы с минимальными производственными и конструкторскими затратами получить более мощные моторы. При этом всю начинку, включая поршни, шатуны, клапаны и т. д., можно взять от «четверки». Понадобятся иные блок и головка цилиндров и, само собой, коленчатый вал, кривошипы которого должны быть расположены под углом в 72 о.
О шестицилиндровых моторах — мечте с точки зрения уравновешенности — мы уже упоминали.
А вот в моторах V6, которые вытесняют рядные, ситуация с уравновешенностью такая же, как у «трешки», то есть не ахти. Поэтому балансирные валы можно увидеть на трехлитровом двигателе V6 Citroen/Peugeot или на новом 3,2-литровом моторе Mercedes-Benz М112. А на других моторах пытаются не усложнять конструкцию и стараются свести уровень вибраций к минимуму за счет усовершенствованной подвески силового агрегата и хитроумного смещенного расположения шатунных шеек коленчатого вала (как, например, на Audi V6).
Добавим сюда еще одно замечание — в моторах V6 с развалом в 90 о не обеспечивается равномерное чередование вспышек в цилиндрах. Возникающая неравномерность хода может компенсироваться за счет утяжеленного маховика, но лишь отчасти. Вот вам и еще один источник вибраций…
V-образные «восьмерки» с углом развала цилиндров в 90 о и коленвалом, кривошипы которого располагаются в двух взаимно перпендикулярных плоскостях, весьма неплохо уравновешены. В таком моторе можно обеспечить равномерное чередование вспышек, что тоже работает на плавность хода. Остаются неуравновешенными два момента, которые можно полностью утихомирить с помощью двух противовесов на коленчатом валу — на щеках крайних цилиндров.
Понимаете, почему американцы раньше других прочувствовали всю прелесть V-образных моторов?
Вибрации и тряски в своих автомобилях они очень не любят…
Напоследок можно поговорить о схемах необычных.
Сначала можно вспомнить про моторы V4. Таких было немного — европейский Ford образца 60-х годов (который стоял на автомобилях Ford Taunus, Capri и Saab 96) да чудо-двигатель отечественного Запорожца. Здесь не обошлось без уравновешивающего вала для момента от сил инерции первого порядка. Впрочем, конструкторы вышеупомянутых автомобилей выбирали эту схему из условий компактности и отчасти экономии, а не за хорошую уравновешенность.
А что насчет V-образных «десяток»? Как можно видеть, степень уравновешенности таких моторов точно такая же, как и у моторов R5.
Впрочем, конструкторы некоторых моторов Формулы-1 или монстров Chrysler Viper и Dodge RAM, где стоят двигатели V10, о вибрациях думают далеко не в первую очередь.
Ну, а прочие схемы легко свести к предыдущим. Например, оппозитная «восьмерка» (пример применения — гоночные болиды Porsche 917) — это две «четверки», работающие на один коленвал. А V-образный и оппозитный двенадцатицилиндровые двигатели можно свести к двум рядным «шестеркам».
VR6, VR5, W12…
Помните, мы упоминали о V-образных моторах с малым углом развала блока — как на Лянчах?
Раньше таких схем избегали — уравновесить их сложнее, чем моторы с развалом в 60 о или 90 о, а выигрыш в компактности тогда ценили не так…
Но теперь ситуация изменилась. Во-первых, созданы и применяются гидроопоры силового агрегата, которые могут значительно ослабить вибрации. Во-вторых, пространство под капотом нынче на вес золота. Ведь кто раньше мог себе представить скромный хэтчбек с 2,8-литровым мотором? А теперь — пожалуйста: VW Golf VR6 предыдущего, третьего, поколения!

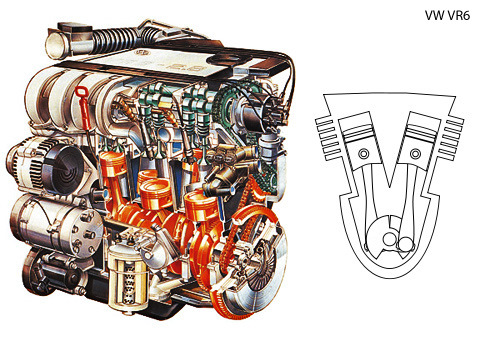

Этот знаменитый фольксвагеновский двигатель VR6, «V-образно-рядный» мотор (об этом и говорит обозначение VR), стал дальнейшим развитием V-образных двигателей с малым углом развала блока.
Цилиндры этого мотора разведены на еще меньший угол, чем на Лянчах — всего на 15 о. Гениальное решение — 2,8-литровая «шестерка» компактнее, чем обычный мотор V6, да еще и имеет одну головку блока! А в прошлом году на автомобилях Volkswagen Golf IV появился двигатель VR5 — это VR6, от которого «отрезали» один цилиндр.
После этого мотористы концерна VW вообще словно с цепи сорвались.
Они придумали суперкомпактный W-образный двигатель. W12, которым снабжен концепт-кар W12 Roadster, — это два двигателя VR6, установленные под углом 72 о на одном коленвале. А мотор W8, которым будут оснащать VW Passat Plus, — это два мотора VR6, от которых «отрезано» по два цилиндра и которые тоже объединены в одном блоке на одном коленвале.
А еще в Вольфсбурге подумывают о восемнадцатицилиндровом двигателе — страшно подумать, на какую он будет похож букву…
Почему же таких моторов не было раньше? О новых гидроопорах мы уже упоминали. Есть причины чисто технологического свойства. Взгляните, к примеру, на коленвал двигателя W12 — такое технологу и в страшном сне не приснится!
А еще создателям новых схем помогает… компьютер. Чтобы просчитать все варианты угла развала блока, расположения шатунных шеек, порядка вспышек в цилиндрах и выбрать самый уравновешенный, без компьютера обойтись очень сложно.
Теория и практика
Как видно, при выборе схемы силового агрегата конструкторы ставят во главу угла вовсе не степень уравновешенности. Главное — это удачно вписать в моторный отсек такой двигатель, который будет обладать наилучшим соотношением массы, размеров и мощности.
Потом, двигатели сейчас все чаще строятся по модульному принципу, и кульминацией этого стали фольксвагеновские изыски. Говоря упрощенно, на одной поршневой группе можно построить любой мотор — и трехцилиндровый, и W12.
А вибрации… Во-первых, следует различать теоретическую и действительную уравновешенность двигателя. Если коленчатый вал в сборе с маховиком не отбалансирован, а поршни и шатуны заметно отличаются по массе, то трясти будет даже рядную «шестерку».
А потом, действительная уравновешенность всегда значительно хуже теоретической — по причинам отклонения деталей от номинальных размеров и из-за деформации деталей под нагрузкой.
Так что вибрации «прорываются» из двигателя наружу при любой схеме. Поэтому автомобильные инженеры и уделяют такое внимание подвеске силового агрегата. На самом деле, конструкция и расположение опор двигателя — не менее важный фактор, чем степень уравновешенности самого мотора…
