Коннекторы для шлангов полива — характеристики, виды, как выбрать
Коннектор для шланга разработан для облегчения ухода за приусадебным участком, садовыми и огородными растениями. Приспособление позволяет прочно соединить два конца шланга в единую конструкцию, для создания длинных и надёжных сетей полива вблизи загородных домов, на даче и в сельской местности. В статье мастер сантехник расскажет, какие коннекторы бывают и чем отличаются.
Соединительные муфты для шлангов, называемые «коннектор», представляют собой обычный штуцер. Изделие представлено в довольно широком ассортименте. Основная особенность всех вариантов – хорошая гидроизоляция при высоком давлении внутри шланга.
Современный соединитель для шлангов рассчитан на любые потребности. Устройства легко совмещаются со шлангами популярных диаметров. Кроме того, позволяют быстро соединять и разъединять дополнительные устройства, например поливочный пистолет, насосное оборудование, сантехнические приборы. Все быстросъемные соединительные муфты имеют идентичный выход под ниппель, который соединяет адаптер с краном, оросителем или поливочным дождевателем.
В качестве материала изготовления деталей используются сплавы различных металлов или ПВХ. Изделие выбирается в соответствии с задачами, которые будут выполняться. Понятно, что пластиковые коннекторы дешевле в цене, но они способны выдержать давление до 10 бар. Изделия из металлических сплавов прочнее, поэтому способны выдержать давление до 15 бар. Самыми прочными считаются латунные варианты, которые способны выдержать давление от 15 бар.
Пластиковые коннекторы удачно подходят для полива грядок, в качестве распылителя или усилителя водяного напора. Латунные коннекторы очень качественные, они используются при создании промышленных магистралей, даже на пищевых предприятиях. Муфтами можно скрепить два шланга одинакового или разного диаметра. Обычный водопроводный коннектор может быть с резьбой или без нее, но оба варианта будут надежными, исключат любые протечки.
Коннектор может пригодиться, если нужно монтировать дождевальную насадку. Под такие цели предусмотрены специальные точки, называемые «аквастоп». Подачу воды можно быстро перекрыть специальным клапаном на соединителе, не перекрывая водопровода. При этом насадка без резьбы снимается со шланга довольно быстро: нужно стянуть муфту с гайкой на себя.
Одевается тоже просто: подвижный элемент коннектора вкручивается до щелчка.
Характеристики
Часто под коннектором подразумевается муфта. Однако этот элемент включает крышки и соединительную резьбу. Крышка вкручивается в соединительную трубку, а последняя вставляется в резиновую трубку. Детали связываются наружной или внутренней резьбой определенного диаметра. Быстрые соединения цепляются к ниппелю и легко вытаскиваются.
Классический коннектор включает три детали:
Если коннектор имеет автоматическое закрытие, устанавливается еще и стоп-клапан. Это обычный поршень с резинками, обеспечивающий полную герметичность.
Клапан открыт в соединенном положении, а после разъединения закрывает трубку, создавая давление в шланге, так как поток напора от водопровода не прекращается.
Стандартные коннекторы выпускаются на основе обычных размеров шлангов, которые соответствуют ГОСТ. Существуют еще универсальные изделия, но по причине своей дороговизны они используются редко:
Коннектор быстрого соединения трубок распространен среди садоводов-огородников. Быстрое соединение применяется для подключения шланга к оборудованию автомойки. Покупка подходящего адаптера должна быть основана на таких факторах:
Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.
Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.
Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах. Это универсальное быстросъемное соединение.
Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.
Виды штуцеров с «елочкой» подразделяются на:
Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.
Как выбрать
Если коннектор планируется использовать в бытовых целях, достаточно дешевого пластикового экземпляра, но универсального типа. Если купить неподходящий вариант, придется искать дополнительные переходники, а это лишняя трата средств.
Если поток воды нужно разделить на несколько шлангов, можно сразу выбирать разделяющие коннекторы с функцией «аквастоп». Закрывающие клапаны закроют потоки воды к ненужным шлангам. При этом не придется перекрывать весь напор от основного крана.
Если коннектор выбирается под поливочную насадку, стоит понимать, что они отличаются формой струи. Если напор будет постоянно слишком сильным, хрупкие растения могут и пострадать.
Для популярной у садоводов насадки «пистолет» с несколькими режимами дождевания подойдет универсальный экземпляр соединителя, а не усиливающий напор.
Почти для всех видов разъемов, в том числе для быстросъемных, есть понятия «мама» и «папа». «Мамой» считается деталь, на которую обычно надевается «папа».
Еще быстросъемные соединения принято подразделять по давлению:

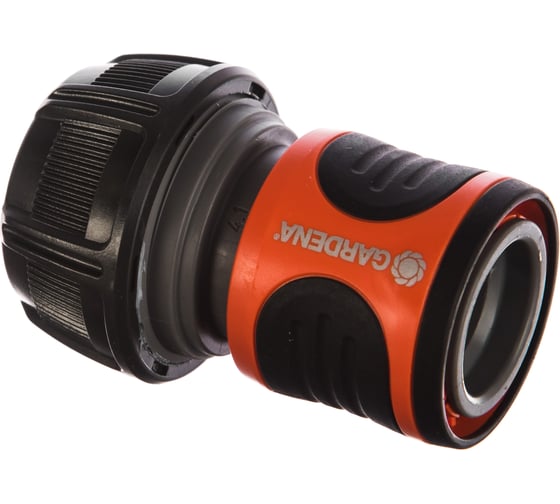

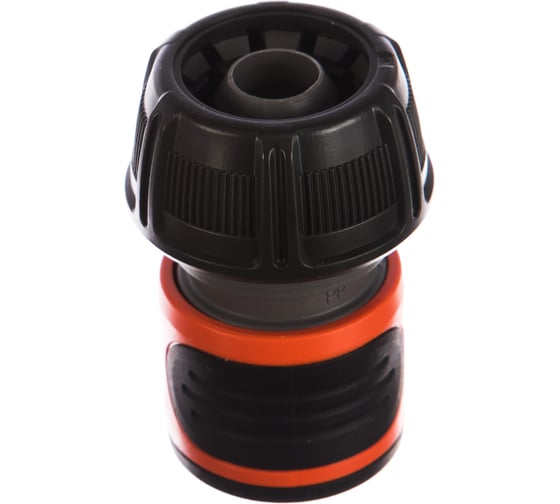

Коннектор с автостопом 3/4″ Gardena 18214-29.000.00
Цена за упаковку 6 шт.: 3 348 р.
Цена за ед. товара: 558 р. 569 р.
Спишите до 228 р. бонусами Начислим 5 бонусов
Коннектор с автостопом Gardena 18214-29.000.00 используется для подсоединения к шлангу различных аксессуаров для полива или другого шланга. Коннектор устанавливается на выходной части шланга и надежно фиксирует шланг усиленной зажимной гайкой. Смену насадок можно производить без отключения подачи воды. При отсоединении насадки вода автоматически перестает течь, а при подключении новой насадки поток воды возобновляется. Благодаря поверхности из рифленого пластика коннектор не выскальзывает из руки.
Технические характеристики коннектора Gardena 18214-29.000.00
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Разновидности быстросъемных соединений для шлангов и труб
Система полива состоит из определенного набора элементов, посредством которых обеспечивается подача воды из источника в конечную точку. Главными из них являются шланги и соединительные элементы. Рукав подбирается исходя из материала изготовления. В качестве соединительного элемента с лучшей стороны себя зарекомендовал быстросъем для шланга, который способен выполнить надежную и герметичную стыковку элементов системы без использования инструмента.
В организации современных систем полива быстросъемные соединения незаменимы
Какой быстросъем для шланга лучше выбрать
Перед тем как выбрать поливочный шланг, чтобы не перегибался, следует рассмотреть существующие варианты изделий. Исходя из материала изготовления, различают резиновые, силиконовые рукава, а также изделия из ПВХ и термоэластопласта.
Легкий вес соединительного элемента значительно упрощает его эксплуатацию
Материал стойко переносит негативные влияния химической среды, поэтому может эксплуатироваться для транспортировки агрессивных жидкостей. Резиновый шланг не деформируется и имеет длительный период эксплуатации. К недостаткам материала относится значительный вес (вследствие многослойности и армированного оснащения изделия).
Не менее популярны поливочные шланги из ПВХ. Они имеют двух- или трехслойную текстуру со встроенной синтетической армированной нитью. Такие изделия характеризуются стойкостью к температурным перепадам, воздействию ультрафиолетовых лучей, не склонны к деформациям, выдерживают рабочее давление до 20 Бар. Их стоимость немного выше цены резиновых аналогов. Благодаря небольшому весу они более удобны в эксплуатации.
Быстросъемные соединения упростят весь процесс подачи и распределения воды
Силиконовые шланги в виде одно- или многослойных рукавов рассчитаны на рабочее давление до 2 Бар, поэтому используются для самотечной системы полива. Изделия с синтетическим армированием выдерживают давление до 10 Бар. Такой шланг имеет легкий вес, что упрощает процесс его применения. Он не склонен к образованию переломов и загибов. Однако под воздействием солнца стенки изделия расширяются, что приводит к образованию микротрещин и скорому их разрушению.
Основные критерии выбора поливного шланга
После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.
Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку
Важно! Большое количество быстросъемов для садового шланга снизит скорость и мощность потока воды.
Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.
Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.
Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие. Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.
Геометрическая форма изделия позволяет быстро подключать и отключать соединение
Что представляет собой быстросъем для шланга и труб
Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.
Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.
Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.
За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации
Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.
Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.
Характеристика быстросъемных соединений для воды и воздуха
Быстросъемные соединения приобретаются в комплекте, куда входят специальная муфта, ниппель, Т-, L-, Y- и Х-образные переходники, резьбовые адаптеры и штуцеры под хомут. Муфта, именуемая «мамой» изделия, состоит из корпуса, зажимного фиксатора, поворотного вентиля, стыкового и уплотняющего колец и соединительного адаптера. Ниппель, который называют «папой» детали, состоит из корпуса, присоединительного элемента, полуоборотного вентиля, уплотняющего кольца.
Перед тем как соединить два шланга, следует отжать на муфте стопорную втулку в сторону адаптера
Соединение двух элементов шланга посредством быстросъема выполняется без использования инструмента. Перед тем как соединить два шланга для полива одного диаметра, следует отжать на муфте стопорную втулку в сторону адаптера. Муфта вставляется в ниппель, что осуществляется благодаря отхождению зажимных шариков. Далее выполняется разжим муфты, это создаст надежную фиксацию в ниппеле втулки. Обратные клапаны после соединения откроются, что будет способствовать свободному движению по шлангам рабочей среды.
Полезный совет! Для снятия быстросъемника вышеперечисленные манипуляции выполняются в обратном порядке.
Некоторые модели современных быстросъемов оснащены автоматикой. Перед тем как соединить два шланга для полива, необходимо прижать их друг другу через фитинг.
Материал для изготовления и конструктивное исполнение фитинга
Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.
Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов
Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.
Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.
Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.
Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.
В качестве уплотнительных колец используются эластомеры на основе каучука
Разновидности быстросъемных соединений для шлангов и труб
В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.
Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.
Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.
Европейские соединения отличаются от отечественного стандарта
Важно! Такие быстросъемные соединения применяются в системах, транспортирующих вредные вещества в виде нефти, растворителей или кислот.
Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.
Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.
Типы быстросъемных элементов в зависимости от рабочего давления системы
Исходя из рабочего давления, быстросъемы для шлангов делятся на четыре типа. Для соединения шлангов в системе с низким рабочим давлением используются фитинговые соединения ISO-A. Благодаря наличию клапанов в виде конуса при циркуляции среды внутри магистрали не создается препятствий.
Широкий спектр применения имеют быстросъемы для шлангов воды или воздуха FIRG. У конструкции в закрытом состоянии нет выступающих частей. Клапаны имеют дисковое исполнение, вследствие чего в системе не создается лишнее сопротивление. Здесь также исключается вероятность попадания воздуха внутрь магистрали или утечка жидкости.
В системе с низким рабочим давлением используются фитинговые соединения ISO-A
Для системы с рабочим давлением 110-300 Бар используются быстросъемные соединения TGW. Они оснащены специальными защитными заглушками из пластика и металла, препятствующими утечке рабочей среды. Такие быстросъемы для шланга 1 дюйм и изделия большего диаметра способны выдержать импульсивные нагрузки и гидроудары. Для отечественного мобильного гидроинструмента целесообразно применять быстросъемники типа НРА, рассчитанные на рабочее давление до 700 Бар.
Важно! При выборе быстросъемника с меньшим запасом мощности велика вероятность быстрого выхода из строя соединения, а использование БРС с большей мощностью является экономически неоправданным решением.
Другие варианты быстросъемных соединений для шлангов
Быстросъемы для воздушных шлангов представляют собой соединительные трубчатые элементы, имеющие односторонний клапан и резьбу (наружную или внутреннюю). Отличаются такие фитинги также наличием «елочки», которая располагается с одной стороны, а с другой находится муфта.
Быстросъемы для воздушных шлангов имеют односторонний клапан и резьбу
Штуцер с «елочкой» может быть приварным, двойным, а также без шестигранника. К нему присоединяется шланг. Штуцер изготавливается из стали, латуни, меди или резины.
Элементом нового поколения является быстросъемное соединение для воздуха с двухкомпонентным пневматическим разъемом со специальным предохранителем. Штуцер выполняется из металла, а корпус – из композитного материала, благодаря чему обеспечивается комфортность использования фитинга и длительный период эксплуатации. Он способен стравить кислород в процессе остановки пневмоинструмента. Включается фиксатор обычной клавишей. Одноразовое нажатие приведет к стравливанию кислорода, а повторное – к отсоединению инструмента.
Быстросъемы для газового шланга оснащены самозапирающимся элементом в виде розетки с обратным клапаном и размыкающей частью – штекером. Фитинг подсоединяется к подающему шлангу через розетку, а штекером – к другому элементу. При отключении происходит запирание магистрали, что не требует сброса давления в системе до момента следующего подключения.
Быстросъемы для газового шланга оснащены самозапирающимся элементом
Сферы использования быстросъемных соединительных фитингов
Быстросъемные соединения широко используются для бытовых нужд, а именно в поливочных работах. Наличие таких элементов упрощает сборку, при этом не требуется отключать воду. Быстросъемы для гидравлических шлангов позволяют подключить шланги к насосам, дождевателям и прочим элементам для полива. Их также применяют для разветвления сетей. Для бытовых нужд достаточно простых изделий из пластмассы, которые характеризуются широкой функциональностью. Они обычно состоят из нескольких элементов. Некоторые фитинги оснащены запирающим механизмом или опцией «автостоп».
Быстросъемы для поливочных шлангов хорошо взаимодействуют с различными насадками для полива. Они также обеспечивают защиту шланга от перегиба. Широкое применение получили изделия из ударопрочной пластмассы с оцинкованным покрытием. Они более удобны в работе, поскольку являются менее скользкими.
Фитинги широко используют в производственных цехах при монтаже гидравлических систем. С их помощью можно удлинить гибкий шланг, обеспечив перемещение оборудования на другое место. Существуют также быстросъемы для пневмоинструмента. Такие фитинги выполняются из ударопрочной стали с защитным коррозионным слоем. Они представлены цельными экземплярами. При их стыковке шланг вставляется в устройство. Внутри его захватывает резная пружинистая втулка, создающая герметичность подводки. Для извлечения шланга необходимо надавить на фиксирующее кольцо.
Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности
Важно! При выборе быстросъемных соединений для конкретной сферы должно быть обеспечено соответствие диаметров, размеров и значения рабочего давления для всех элементов системы.
Быстросъемные соединения нашли свое применение при монтаже магистралей специального назначения в металлургической, химической и горнодобывающей отраслях. Их часто используют при строительстве водного, железнодорожного или автомобильного транспорта и сборке медицинской аппаратуры.
Как правильно подобрать быстросъемный фитинг для шланга
Быстросъемные соединения сегодня представлены в широком многообразии. Большинство моделей являются взаимозаменяемыми. При выборе быстросъемного соединения следует учитывать рабочее давление в системе, диаметр шланга и размер ниппеля, температурные условия окружающей среды в период использования изделия и возможность механических воздействий.
Полезный совет! При выборе быстросъемного соединения следует иметь при себе шланг, для которого он приобретается.
Надежные соединения не всегда должны быть дорогостоящими
Если коннекторы планируют использовать для поливных целей, тогда достаточно купить недорогие пластиковые быстросъемы для шланга или изделия с оцинкованным опылением. В этом случае быстросъемные соединения могут быть резьбовыми или отжимными. Для монтажа первого варианта понадобятся некоторые навыки. Чтобы упростить процесс обустройства системы, лучше приобрести автоматические фиксаторы.
Если водный поток должен быть разделен на несколько шлангов, следует отдать предпочтение быстросъему для воды с функцией «автостоп», у которого с помощью закрывающего клапана перекроются потоки к ненужным рукавам.
Залогом долговечной эксплуатации необязательно являются металлические быстросъемы. Пластиковые экземпляры также могут отвечать заявленным требованиям. В этом случае изделия должны быть заводского производства, изготовлены известной фирмой. Кустарные варианты быстро придут в негодность, хотя их можно приобрести по низкой стоимости.
Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали
Быстросъемное соединение обеспечивает быстрый и удобный монтаж системы водоснабжения для поливочных мероприятий. Универсальность фитинга также позволяет его использовать в других сферах деятельности – при обустройстве воздушных и газовых магистралей, подключении технологического транспорта.
