ЭСУД — это электронная система управления двигателем. Так же, как существуют много разновидностей двигателей, также и существуют разные виды ЭСУД, устанавливаемые на все виды современных автомобилей серийного производства.
Принцип работы ЭСУД
Электронная система управления ДВС, он же компьютер принимает и считывает показатели с различных датчиков мотора и «говорит» исполнительным узлам и механизмам, что делать при таких полученных данных.
Цель существования ЭСУД — это постоянный подбор оптимального режима работы двигателя при котором создается оптимальная норма расхода топлива и выбросы выхлопных газов будут соответствовать требованиям современным стандартам экологов.
Разберем ЭСУД ВАЗ инжекторных модификаций
На российские автомобили ВАЗ устанавливаются электронные системы управления фирм Bosch, General Motors, отечественного производителя СУД.
Иностранного производства ЭСУД не ремонтируются, они не взаимозаменяемы и не ремонтопригодны. В российских ЭСУД можно заменить внутренние детали.
Классификация контроллеров управления мотором
На машины ВАЗ устанавливают следующие типы и виды контроллеров:
Эти виды контроллеров не взаимозаменяемы. Есть система с нейтрализатором, есть без. Для системы без нейтрализатора подходит М 1.5.4, но он не подойдет для системы с нейтрализатором.
Контроллер МР 7.0 для системы ЕВРО-2 не подходит для автомобиля с двигателем ЕВРО-3. Контроллер МР 7.0 для системы ЕВРО-3 можно установить для авто ЕВРО-2 только после перепрошивки программного обеспечения контроллера.
Системы впрыска делятся на:
В не фазированных системах впрыск топлива происходит или одновременно всеми форсунками, или парами.
В фазированных системах впрыск топлива происходит форсунками последовательно.
Нормы токсичности
Автомобили с большой долей выбросов вредных веществ, то есть класса ЕВРО-0, не содержат в своей конструкции нейтрализаторы, системы улавливания паров бензина, датчиков кислорода (О2).
По внешнему виду конструкции двигателя можно отличить автомобиль с ДВС ЕВРО 3 от ЕВРО 2. В конструкции машины ЕВРО-3 устанавливаются два датчика кислорода в выпускную систему. В конструкции ЕВРО-2 такой датчик один. Также отличаются по наличию датчика неровной дороги и внешней форме адсорбера.
Термины по теме ЭСУД
Контроллер — основа электронной системы управления. Считывает данные с датчиков о режиме работы ДВС. Производит сложные вычисления и управляет исполнительными узлами и деталями.
ДМРВ — это датчик массового расхода воздуха, который преобразует значение воздуха, который поступил в рабочие камеры цилиндров в электрических сигнал.
Датчик скорости — занимается преобразованием значения скорости движения автомобиля в электросигнал.
Датчик кислорода — преобразует значение концентрации кислорода в отработанных газах после нейтрализатора в электрический сигнал.
Датчик кислорода управляющий — преобразует значение кислорода в отработанных газах до нейтрализатора в электрический сигнал.
Датчик неровной дороги — занимается преобразованием значения вибрации кузова в электроимпульс.
Датчик фаз — передает информацию контроллеру в момент нахождения поршня в верхней мертвой точке (ВМТ) на такте сжатия.
Датчик температуры ОЖ — преобразует температуру антифриза, тосола, воды в электрический импульс.
Датчик положения коленчатого вала двигателя — преобразует угловое положение коленвала в электрический импульс.
Датчик положения дроссельной заслонки — преобразует значение угла закрытия дроссельной заслонки в элетросигнал.
Датчик детонации — преобразует значение механических шумов в электросигнал.
Модуль зажигания — занимается накапливанием энергии для воспламенения смеси в камере сгорания цилиндров ДВС и держит высокое напряжения на электродах свечей зажигания.
Форсунка — занимается подачей топлива в определенных пропорциях.
Регулятор давления топлива (РДТ) — держит постоянное давление в подающей магистрали топлива.
Адсорбер — элемент, который улавливает пары бензина.
Модуль бензонасоса — держит избыточное давление в топливной магистрали.
Клапан продувки адсорбера — обеспечивает улавливание и продувку паров бензина.
Топливный фильтр — фильтр тонкой очистки занимается улавливанием механических примесей топлива.
Нейтрализатор — элемент системы впрыска для уменьшения токсичности. Вредные вещества нейтрализуются и превращаются в АЗОТ, ВОДУ и ДВУОКИСЬ УГЛЕРОДА.
Диагностическая лампа — относится к элементам бортовой диагностики, занимается информированием водителя о неполадках ЭСУД.
Диагностический разъем — служи для подключения оборудования диагностики авто через ноутбук, планшет или телефон.
Регулятор холостого хода — поддерживает холостой ход в оптимальном режиме, регулируя подачу воздуха в двигатель на холостом ходу.
Видео
В этом видео разбирается, что такое ЭСУД, инжектор это или нет, и т.д.
ЭСУД: что это такое в автомобиле
Одним из главных элементов современного автомобиля является ЭСУД – электронная система управления двигателем. Именно она обеспечивает работу двигателя в оптимальном режиме мощности и, потребления топлива, кроме того, на нее возложена функция управления многочисленными функциями и рабочими процессами, протекающими в автомобиле. В общем смысле ЭСУД представляет собой компьютер ДВС, в котором обрабатываются показания датчиков и в соответствии с ними подаются те или иные команды на прочие системы и агрегаты. Однако это определение слишком общее, поэтому для понимания сущности и роли данного элемента следует разобраться в тонкостях его работы.
Что такое ЭСУД в автомобиле
Данная система объединяет в себе большое количество различных компонентов:
Необходимость внедрения электронной системы управления рабочими параметрами двигателя стала очевидной в процессе оптимизации процессов зажигания и впрыска – механическая регулировка и контроль не обеспечивали достаточной точности и эффективности, в результате чего КПД использовавшихся ранее ДВС был низким. На современных же моделях широко используются электронные контрольные модули, которые отвечают не только за вышеназванные параметры, но и за многие другие: впуск топливной смеси в цилиндры, охлаждение двигателя, выпуск отработанных газов, улавливание паров бензина и т.д.
Как правило, ЭСУД объединяется в единый комплекс с другими системами автомобиля, включая блок управления КПП, рулевой электроуситель, ABS, систему активной безопасности и т.д.
Из чего состоит ЭСУД
В состав электронной системы управления двигателем входят самые разные компоненты, в совокупности обеспечивающие комплексную регулировку рабочих параметров ДВС. К основным ее элементам относятся следующие:
Как видно, электронная система управления двигателем включает в себя внушительное количество самых разных датчиков и регуляторов. При этом все поступающие с них данные анализируются в едином электронном блоке, который представляет собой полноценный микрокомпьютер.
Читайте также: Что такое CAN шина в автомобиле и для чего она нужна.
Какие задачи выполняет ЭСУД
Большое количество компонентов, входящий в состав электронной системы управления, обусловливает и широкое разнообразие выполняемых ей задач. По большому счету, она полностью управляет работой двигателя, оперативно изменяет его параметры и фиксирует его состояние. К наиболее важным функциям ЭСУД можно отнести следующие:
Все элементы ЭСУД работают в комплексе, что позволяет достигать оптимальной производительности мотора. Если в ходе диагностики выявляются какие-либо неисправности, то на экран либо приборную панель выводится соответствующее уведомление. Если обнаруженные нарушения создают угрозу двигателю и автомобилю в целом, то система управления отдает команду на его отключение. Если поломка не такая серьезная, то можно временно продолжать движение – но в любом случае нужно как можно скорее обратиться на автосервис.
Для определения действительной неисправности необходимо использовать специальное диагностическое оборудование. При подключении к соответствующему разъему оно считает информацию, расшифрует код ошибки и предоставит точные сведения о выявленной неполадке.
В этом выражается еще одна важная функция ЭСУД – сокращение затрат времени и денег на ремонтные работы. Работникам СТО будет достаточно только получить код ошибки, после чего можно сразу же приступать к устранению поломки.
Читайте также: Что такое Что такое инжектор в автомобиле и как он устроен.
Азбука ЭСУД. Часть 2. Как зарождались ЭСУД
В прошлой статье мы разобрались, как работает ДВС в общих чертах. Сегодня мы поговорим о том, как зарождались первые электронные системы управления двигателя (далее — ЭСУД).
На заре автомобилестроения электродинамика и магнетизм были настолько не изучены ещё, что современнику даже сложно это представить. Полупроводниковые элементы представляли собой кусочки породы, роль резисторов выполняли открытые участки проволоки, а конденсаторы были ещё воздушные. Что и говорить: радиоприёмник и ДВС практически ровестники. В те времена ещё и не возникало мысли, что электроника способна управлять механизмом, вращающимся несколько оборотов в секунду, да и принципы работы ДВС были ещё в процессе развития.
Первые системы питания двигателями были вакуумными и назывались карбюраторами. Их задача была смешивать топливо и воздух в определённых пропорциях. Единственная задача, которая решалась с помощью электричества — это образование искрового заряда, и то не сразу. Какое-то время следовало разогревать перед запуском автомобиля паяльной лампой специальную калильную головку, которая потом работала от температуры горения топлива. Со временем, наконец, появились магнето, которое можно и сегодня ещё встретить на бензиновых генераторах переменного тока, мопедах и т.п., а позже управление моментом искрообразования стало возможно с помощью двухобмоточной катушки (автотрансформатор) и механического устройства управления и подачи искры на свечу, именуемого трамблёром.
Электроники и даже электрики в первых автомобилях практически не было. Сегодня сложно представить себе автомобиль без электрических ламп головного света, световой индикации поворотов и торможения, не говоря уже о такой роскоши, как индикаторы на приборной панели и уж тем более электрорегулировка сидений, но больше ста лет назад обычный стартер был пределом мечтаний. Для запуска двигателей использовался принцип ручного раскручивания маховика. Многие автомобили имели некое подобие генератора — магнето, о котором я писал ранее, и его хватало лишь на то, чтобы подавать искру. Со временем генератор занял прочную позицию на борту автомобиля, это позволило производить подзарядку аккумуляторов в движении, и с тех пор, можно сказать, появились возможности для внедрения электрических устройств. В те времена дуэт генератор и аккумулятор было сродни автономной электростанции на борту автомобиля и позволял впредь не зависеть от бытовой сети. Сегодня этим никого не удивишь, но тогда это была революция!
В автомобилях появились наружное освещение, электроклаксон, первые индикаторы на приборной панели и радиоприёмник. Больше не приходилось раскручивать маховик вручную, теперь достаточно было замкнуть два провода при повороте ключа зажигания. Но вот двигатель так и продолжал управляться законами газодинамики и лишь искра, возникающая на свечах зажигания от вторичной обмотки автотрансформатора, которой управлял периодически сгорающий механический прерыватель, была единственным электрическим элементом системы управления ДВС.

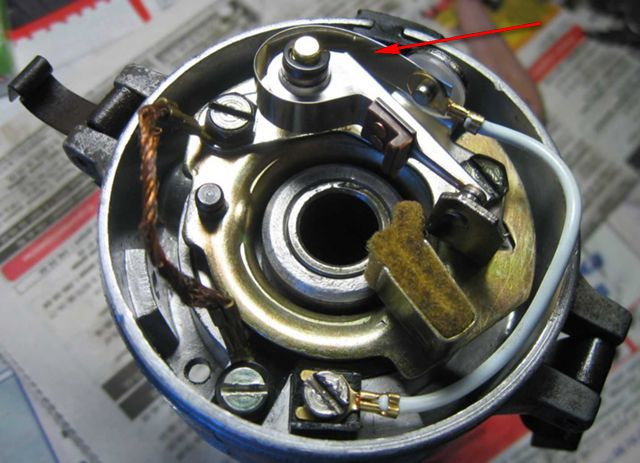

Нельзя сказать, что развития систем управления ДВС не было вообще. Это было бы бестактно и неуважительно к нашим дедам и прадедам. Распредвал со временем перестал греметь на улице и спрятался в блоке ДВС, что позволило продлить ему жизнь, а со временем он перекочевал в головку. Также моменты открытия/закрытия клапанов, как и форма кулачка распредвала, получали все более интересные значения, повышая КПД силовой установки. Карбюраторные системы подачи топлива пережили несколько революционных модернизаций, время от времени возникали системы механического впрыска топлива под давлением, особенно на спортивных и околоспортивных автомобилях.

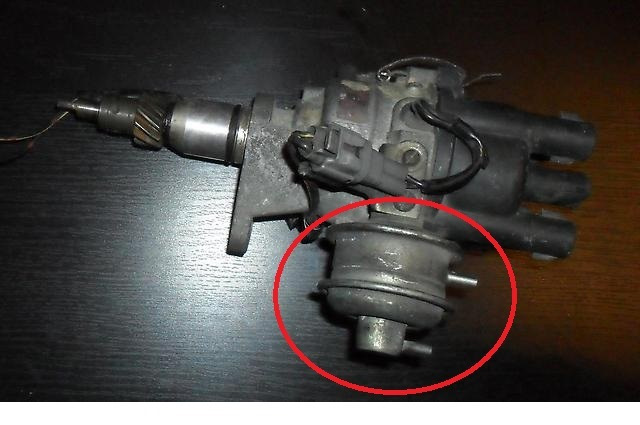

Тем не менее, только искра долгие годы оставалась результатом электричества. Кстати, трамблёры тоже сильно изменились за 20-е столетие и получили вакуумное и центробежное регулирование углов опережения зажигание, что значительно снизило расход и повысило динамику автомобилей.
Электроника не стояла на месте всё это время, особенно активно она начала развиваться после второй мировой войны. Десятилетия электронные устройства работали на электронных лампах, которые, думаю, ещё прекрасно помнят те, кому за 30, и их применение в системах управления ДВС было просто невозможно, так как они крайне не любили вибраций, хотя радиоприёмники всё же работали, но с перебоями. Революцией в электронике стала разработка и появление на рынке транзисторов. И в 70-е годы началось бурное развитие транзисторной электроники: ЭВМ, радиоаппаратура, бытовая электроника и, конечно же, автопроизводители не могли пройти мимо.
К концу 70-х годов начали появляться первые безконтактные системы зажигания, которые позволили избавиться от механического контактного прерывателя, заменив его транзисторным коммутатором. К карбюраторам начали подходить провода. Первые электрические системы на карбюраторах выполняли задачи холодного запуска, который раньше осуществлялся вручную так называемой ручкой подсоса или на более продвинутых карбюраторах — биметаллической пластиной, которая открывала воздушную заслонку по мере прогрева автомобиля. Затем появился электро-магнитный клапан холостого хода, который смог понизить расход карбюраторного ДВС.
Дальше внедрение электроники в системы управления ДВС пошло по двум путям: многие производителя карбюраторов, такие как Pierburg, Solex и многие японские компании, всё больше добавляли электронных клапанов на карбюратор, повышая их эффективность и экономичность, а в то время Bosch решил усовершенствовать системы механического впрыска, которые, как я уже говорил ранее, применялись на некоторых немецких автомобилях, самой популярной из которых была K-Jetronic.
Первый путь пришёл вникуда, хоть отечественные производители, да и некоторые зарубежные, такие как Ford, продолжали оснащать ДВС карбюраторными системами до конца 20-го века. А вот второй путь совершил революцию в конце 70-х — начале 80-х годов. На автомобилях начали появляться электрические форсунки и электрический насос высокого давления (2,5-3 бара)! Системы имели либо одну форсунку на двигатель (моновпрыск) или же по одной форсунке на цилиндр (точечный впрыск).
Очень простой и поистине полезной для познания основ принципа системой я считаю систему Bocsh L-Jetronic. Простота этой системы в том, что управление зажиганием продолжало оставаться автономным, в то время, как Электронный блок управления (ЭБУ) управлял длительностью открытия форсунок. Уникальность этой системы сегодня в том, что это ЭСУД без микропроцессорного управления. Т.е. нет никакой прошивки, есть только чёткая элементная логика. Применялась данная система на многих немецких автомобилях в то время, когда в Японии и США всё ещё игрались с карбюраторами.

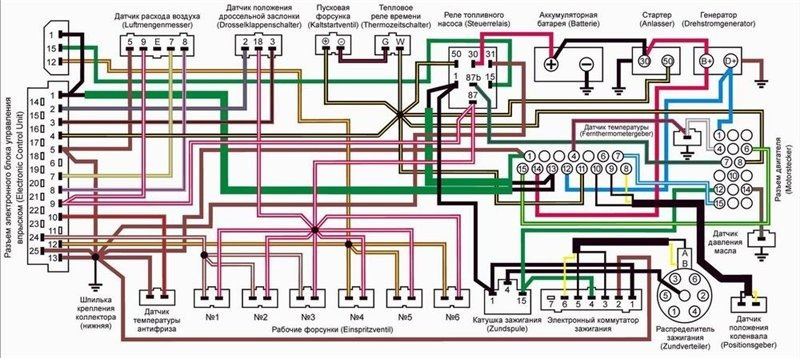

Схема ЭСУД L-Jetronc простая:
У данной системы нет датчика положения коленчатого вала. Тактирующим сигналом является импульсный сигнал управления минусом катушки зажигания трамблёра. Эти же импульсы являются сигналом для показаний тахометра автомобиля. Два импульса за оборот на четырёхцилиндровом двигателе, три импульса — на шестициндровом.
На каждый оборот двигателя (на каждый второй импульс на четырёхцилидровом двигателе, на каждый третий — на шестицилиндровом) подаётся импульс управления на все форсунки одновременно. Т.е. впрыск не распределённый и уж тем более не фазированный. Длительность этого импульса зависит от показаний объёмного расходомера воздуха (VAF), температурного датчика охлаждающей жидкости (ТОЖ) и трехконтактного датчика положения дроссельной заслонки (ДПДЗ).
Показания с VAF и ТОЖ аналоговые, т.е. они изменяют сопротивление. ДПДЗ имеет внутри два концевых выключателя, один из которых замыкается на плюс при полностью закрытой заслонке, а второй — при полностью открытой.
Для управления оборотами холостого хода используется двухконтактный регулятор холостого хода (РХХ). Это разновидность моментного РХХ, который имеет два положения: открыт и закрыт. Регулирования числа оборотов холостого хода осуществляется винтом перед клапаном.
Для холодного запуска ДВС системой предусмотрен термовременной выключатель и дополнительная (пусковая) форсунка на впускном коллекторе.
Топливная рейка имеет регулятор давления топлива с вакуумным управлением, таким образом давление в рампе зависит от разряжения в коллекторе.
Ну, и как я уже говорил, система зажигания автономна. Используется бесконтактное зажигание в трамблёре в вакуумным и центробежным регулированием угла опережения зажигания (УОЗ). Начальное значение УОЗ выставляется в ручную по стробоскопу поворотом корпуса относительно оси бегунка.

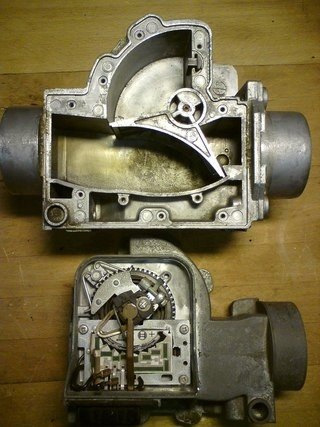

Отдельного внимания заслуживает объёмный расходомер воздуха VAF).
Он представляет собой заслонку с возвратной пружиной, которая отклоняется под действием давления проходящего воздушного потока. Чем больше это давление, тем больше отклонение заслонки. Для работы при разных атмосферных давлениях имеется оценочная камера, в которой одновременно со смещением основной заслонки сжимается воздух второй заслонкой, установленной перпендикулярно основной, тем самым создавая необходимый подпор. На одной оси с заслонкой расположен бегунок, который перемещается по графитной дорожке, меняя сопротивление на выходных клеммах. Параллельно с основным воздушным каналом имеется узкий обводной канал с винтом регулирования состава смеси для регулировки СО в выхлопных газах. Ну, и так как в зависимости от температуры воздуха меняется его плотность, то в расходомере установлен датчик температуры воздуха.
После появления первых систем электронного впрыска началось бурное развитие этого направления. Современные системы шагнули далеко вперёд, сегодня управляют не только форсунками (хотя и принцип управления форсунками шагнул далеко вперёд), но и углами опережения зажигания, системами изменения фаз газораспределения (Vanos, VVT) и подъёмов кулачков распредвалов (VTEC, Valvetronic), системами рециркуляции картерных, выхлопных газов (EGR) и топливных паров, электронными дроссельными заслонками, геометрией ресивера, давлением наддува и так далее. Но основы были положены 40 лет назад в системах, аналогичных L-Jetronic, когда свеча зажигания перестала быть единственной электрически управляемой частью ДВС.
Электронный блок управления Диагностика Ремонт
Электронный блок управления Диагностика Ремонт
В автомобильной электронике электронный блок управления (ЭБУ) — это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.
Контроллер ЭСУД (электронная система управления двигателем).
ECM (Engine Control Module) — модуль управления двигателем.
ECU (Electronic Control Unit) — электронный блок управления, является общим термином для любого электронного блока управления.
Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер, а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.
Некоторые новые автомобили включают в себя до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью[2]. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.
Системы электронных блоков управления
ABS (Anti-lock braking system) — Антиблокировочная система.
ACU (Airbag Control Unit) — Блок управления подушками безопасности.
Amplifier (Звуковой усилитель).
BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
CCP (Climate Change and Prediction) — Блок управления климат-контролем.
CCU (Convenience Control Unit)
CD Changer (Проигрыватель компакт-дисков).
Cellular Telephone (сотовый телефон).
Chime (Система звукового оповещения).
CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
DCU (Door Control Unit) — Блок управления дверьми.
Digital Radio Receiver (Цифровой радиоприемник).
DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
Door Module (s) (Дверные контроллеры).
Driver Door Module (Контроллер водительской двери).
Driver Information Center — (Система информации водителя).
Dual Zone HVAC — Двухзонный климат-контроль.
E&C Bus (Мультиплексная шина систем комфорта).
ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
EPS (Electric power steering) — Электрический усилитель руля.
ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
Head Up Display (Контроллер верхнего информационного дисплея).
HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
HPS (Hydraulic power steering) — Гидравлический усилитель руля.
HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
Memory Mirror Module (Контролер зеркал с памятью).
Memory Seat Module (Контроллер сидений с памятью).
Multifuncton Alarm Module — Многофункциональный охранный модуль.
Navigation Radio (Радио с навигационной системой).
OnStar (Навигационная система).
Passenger Door Module (Контроллер двери пассажира).
PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
Personalization (Система авторизованного доступа).
PPS (Passenger Presence System) — Система контроля наличия пассажира.
PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
Radio (Радиоприемник).
RCCP (Rear Climate Change and Prediction) — Задняя панель управления климат-контролем.
Rear Aux Climate Module — Дополнительная задняя климатическая установка.
Rear Seat Entertainment (Развлекательный центр задней части салона).
Remote Function Actuation (Дистанционное управление).
RIM (Rear integration module) — Интегрированный модуль задней части салона.
RSS (Road Sensing Suspension) — Подвеска с изменяемой жесткостью амортизаторов.
SIR (Supplemental Inflatable Restraint) — Дополнительные (Airbags) подушки безопасности.
SCU (Seat Control Unit)
SCU (Spee
Serial Data Gateway (Контроллер мультиплексной шины).
TСМ (Transmission control module) — Модуль управления трансмиссией.
TCS (Traction control system) — Антипробуксовочная система.
TCU (Telephone Control Unit) — Блок управления телефоном.
VTD (Vehicle Thief Deterrent) — Охранная сигнализация.
Выход из строя ЭБУ
Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих проверок:
