Концевик педали сцепления для чего нужен
Датчик положения педали сцепления
Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».
Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления
О неисправности датчика положения педали сцепления могут говорить следующие симптомы:
— «клевки» автомобиля при переключении передач
— резкое увеличение или падение оборотов двигателя при выключении сцепления
Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.
Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:
— в течение 2 секунд после переключения передачи во время движения
— после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин
Основные причины появления ошибки 0830:
— неисправность самого датчика сцепления
— короткое замыкание или обрыв цепи
— неправильная высота педали сцепления
Источник
Для чего нужен концевик педали сцепления? Не только для круиза, как многие об этом думают!
Уже как с год периодически вылазила ошибка по педали сцепления — P0704.

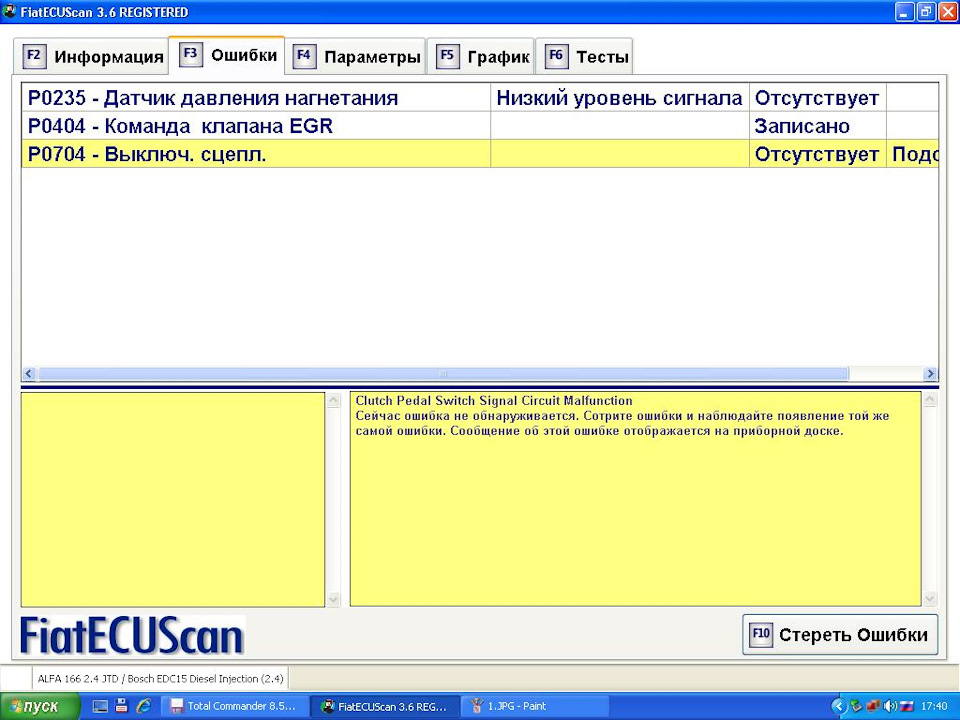

Скрин давнишний еще с пакетом ошибок 🙂
Давно хотел заняться этой проблемой, но то времени не было, то тупо лень брала верх. Т. к. пришлось лезть под рулевую колонку чтобы зачистить контакты на разъеме потенциометра заметил что концевик не достает до педали сцепления. Причина была смешна, всего то нужно было поставить на свое место. Скорее всего когда менялся главный цилиндр сцепления случайно зацепился концевик и он тупо отошел от своего посадочного места. Теперь все вернулось на свои места. Продиагностировав видно что концевик работает как надо.
Но тут случилось еще одно чудо. Уже как год при переключениях как скидываешь педаль сцепления у авто появлялись так называемые толчки. Все грешил что проблема со сцепой. Но оказалось что сама причина банально проста. Из-за концевика появлялись эти толчки. Как оказывается концевик отвечает не только за круиз.
Концевик на педали сцепления нужен, чтобы при нажатии педали сцепления, ЭБУ (блок управления мотором) отключал функцию демпфированияи и отключал круиз контроль (у кого он есть).
Для тех, кто ничего не понял, поясняю.
У нас педаль газа электронная (впрочем как и у многих), поэтому роль демпфера исполняет блок управления двиглом.
Когда водила бросает педаль газа, блок закрывает ее не тут же, а с некоторой задержкой.
Так вот, когда выжимаешь сцепление, демпфирование должно быть отключено, иначе возникнет эффект перегазовки при выжимании сцепления.
Всю эту инфу нашел на куче форумов!
Теперь плавное переключение и трогания с места авто.
Еще подумываю подключить круиз. Лампа на приборке есть, фишка возле руля тоже, да и в мозгах под круиз все прошито. Осталось прикупить стрекозу с круизом, все подключить и наслаждаться длительными поездками по трассе!
Датчик педали сцепления: функции и неисправности
Вопросы, рассмотренные в материале:
Датчик педали сцепления отвечает за плавность оборотов на холостом ходу и при переключениях, а также влияет на работу круиз-контроля. Неисправности этого элемента будут заметны сразу, и задача водителя – в короткие сроки устранить проблему.
В дефектовке и замене датчика положения педали нет ничего сложного – следуя приведенной в статье инструкции снять и заменить его сможет даже начинающий автомобилист. К тому же количество необходимых инструментов невелико, и среди них нет ничего специфического. Также в материале подробнее расскажем об устройстве и функции данного датчика.
Значение и устройство сцепления
Без сцепления не сможет нормально работать трансмиссия. Находится оно между мотором и коробкой и обеспечивает ступенчатое переключение передач, контролирует крутящий момент, а также на время прерывает связь между маховиком и трансмиссией.
Сцепление функционирует благодаря силе трения (скольжения) и включает в себя сам механизм и привод. Когда водителю нужно резко затормозить, оно позволяет сохранить трансмиссию, исключив перегрузку.
Если машина с МКПП, то водитель управляет сцеплением с помощью педали. Она позволяет соединять и разъединять мотор и коробку. Человек, находящийся за рулем, отпускает педаль, и она возвращается в изначальную позицию за счет пружины.
Если ездить на машине с МКПП, держа педаль постоянно выжатой, трансмиссия будет перегреваться и выйдет из строя. Ездить с пробуксовкой можно только в исключительных ситуациях, чтобы поднять обороты.
В гидромеханических коробках, а также в вариаторах сцепления нет. Однако в КПП гидромеханического типа установлены фрикционные муфты, позволяющие переключать передачи плавно. Классическая сборка встречается только в роботизированной коробке, в этом случае передачи переключаются благодаря сервоприводам, которые могут быть гидравлические либо электронные.
Нередко в коробке-роботе применяются 2 сцепления, чтобы сделать переключение без задержек, а также повысить эффективность работы трансмиссии. Как функционирует такая коробка: первое сцепление работает, второе в это время находится в состоянии ожидания для переключения передачи.
Как было сказано ранее, данный узел состоит непосредственно из самого механизма и привода. Конструкция включает в себя:
Принцип работы сцепления основан на трении между дисками. Ведущий диск — это неотъемлемая часть мотора, ведомый же диск относится к коробке. Человек, находящийся за рулем, отпускает педаль, в этот момент пружины сжимают диски вместе. Благодаря фрикционным поверхностям диски притираются, их вращение продолжается с равной угловой скоростью. Сила лепестков пружин определяет показатель абразива диска.
Рекомендуем
При нажатии на педаль вилка перемещается за счет основы привода. Затем вилка действует на подшипник, перемещая его до конца. При этом пружины готовы прижать диски. Это указывает на то, что связь между коробкой и маховиком двигателя разорвана вилкой. Для поглощения ударов КПП (когда педаль резко отпускают, когда машина начала движение) используются особые пружины.
Для чего нужен датчик педали сцепления
Чтобы мотор функционировал нормально, необходимо знать, в каком режиме находится сцепление. Например, когда оно разомкнуто, горючее будет подаваться в меньшем объеме, обороты ДВС также уменьшатся. Причем вносимые изменения должны соответствовать актуальной скорости машины, переключений не должно происходить на холостом ходу.
Когда у автомобилиста недостаточно опыта вождения, он допускает ошибки, в результате сцепление и мотор работают на износ. Бортовой компьютер считывает показания с датчика педали сцепления, чтобы управлять режимом работы двигателя, выбирая нужные обороты. Кроме этого, он вместе с датчиком скорости передает ЭБУ информацию о том, в каком состоянии находится ДВС, а также предупреждает о поломках.
В автомобиле устанавливается датчик положения педали сцепления чтобы:
От его исправной работы зависит, как долго прослужит весь механизм, сколько горючего будет потреблять машина. Он также влияет на функционирование электронного блока управления. Действует он точно так же, как стандартный концевой выключатель. Если педаль отпущена, а механизм включен, контакты датчика будут разомкнуты. Как только водитель нажмет на привод муфты, концевик замкнется. В электронный блок управления поступит сигнал о том, что диск и корзина разъединились.
Располагается устройство в месте, где крепится педаль таким образом, что конец педали соприкасается с концевым выключателем.
Замена датчика педали сцепления требуется нечасто, ведь его конструкция несложная, он редко выходит из строя. Однако заменить его все же приходится, если он функционирует со сбоями или вышел из строя.
Неисправности датчика педали сцепления
В каких случаях может потребоваться замена датчика педали сцепления? Выполнить ее придется, если появились нижеследующие признаки:
Почему появляется ошибка 0830:
Индикатор «Check» начинает светиться, когда в электронный блок управления не поступил сигнал в течение 2 сек., когда машина трогается, либо если было 4 переключения на ходу без сигнала. Кроме этого, могут появиться и вышеуказанные симптомы поломки.
Купить датчик педали сцепления непросто, ведь его может не быть в продаже. Чаще всего происходит следующая поломка: провода отделяются от контактов концевика. Решение — припаиваем их. В любом случае первое, что нужно сделать, это осмотреть механизм, и удостовериться, что толкатель педали нажимает на концевик должным образом. Также следует убедиться, что провода не вышли из строя. После этой проверки можно снимать датчик.
Как отремонтировать и заменить датчик педали сцепления
Что потребуется для того, чтобы выполнить ремонт или замену датчика педали сцепления:
Как выполняется замена:
Как видите, выполнить замену датчика педали сцепления можно своими руками.
Обратите внимание! Прежде чем установить новый датчик, используйте мультиметр, чтобы удостовериться, что он в рабочем состоянии. Вы потратите на проверку несколько секунд, при этом точно будете знать, что механизм работает исправно.
В большинстве случаев можно отремонтировать датчик, не заменяя его.
Прежде всего нужно убедиться, соприкасается ли концевик и толкатель педали. В противном случае, когда он не давит на концевик, следует провести регулировку положения датчика относительно педали.
Следующая неисправность — провода, которые идут к контактам, оборвались. Понять, что это произошло, несложно. Вручную проверьте, насколько надежно они зафиксированы. Если будет выявлена поломка, потребуется паяльник, припой, а также канифоль. Демонтируем датчик, припаиваем провода к контактам. С этой работой справится даже новичок.
Рекомендуем
Выяснилось, что с проводами все в порядке, но при этом концевик не достает до толкателя? Скорее всего, вышел из строя концевик либо неисправны контакты. Например, они окислились, деформированы либо сломаны. Проверить контакты получится, используя мультиметр. Подсоединяем его к выводам, смотрим на изменение сопротивления между ними, нажимая на концевик.
Если контакты окислились, зачищаем их, чтобы устройство работало нормально. Данная процедура не помогла? Тогда выполняем замену датчика педали сцепления. Стоимость его небольшая, приобрести деталь можно в специализированном автомагазине.
Что автовладельцы говорят про датчик педали сцепления
«У меня авто с двухлитровым двигателем, не так давно купил его. Круиз-контроль не включался, при этом на холодном моторе наблюдались скачки оборотов, когда переключал передачи, машина дергалась, был повышенный расход горючего. После замены датчика машина работает нормально, как новая. Дело было все в том, что неисправный механизм влиял на работу авто на холостых оборотах».
«Был у меня такой опыт. После снятия, когда выжимал сцепление, обороты падали дольше, а при включении скорости были толчки. Однако машина толкается не сильно. После того как устройство отсоединил, автомобиль быстрее разгоняться стал, для меня это плюс».
«Планируете разобрать датчик? Подогрейте его корпус, чтобы увеличить пластичность материала. Крепится он достаточно плотно, понадобится товарищ, который будет вам помогать, в две руки вряд ли справитесь. Размыкать детали следует осторожно. Внутри установлена пружина, она может выскочить и потеряться. Будьте внимательны, иначе контакты тоже выпадут. Еще раз повторю, размыкать детали следует предельно осторожно».
«В случае, когда он вышел из строя либо есть проблемы с электропроводкой, припаркуйте машину, переключите селектор на «N», обратите внимание на обороты, они будут не более 3 тыс., не важно, нажата педаль сцепления или нет. Если же датчик работает нормально, получится увеличить обороты до 5 тыс. на «N» и, когда сцепление выжато, — до 3 тыс.».
Рекомендуем
«Может, кому пригодится. На своем опыте определил, где он расположен. Причем на моем авто проблема была в том, что провод оказался перекушен. Датчик находится не на педали сцепления, там вы найдете только концевик педали тормоза. Он расположен на главном тормозном цилиндре и носит название «модуль педали сцепления».
Датчик педали сцепления автомобиля
Датчик или концевик на педали сцепления в МКПП — часть компьютеризации, автоматизации транспортного средства. Сенсор регулирует обороты двигателя до оптимального уровня. Одним из проявлений работы такого выключателя является отсутствие дерганий машины при сменяемости скоростей. Происходит синхронизация оборотов мотора и первичного вала КПП. Наличие прибора соответствует современным требованиям экологичности, так как улучшается работа ДВС, экономится горючее, уменьшается выбросы вредных веществ.
Что такое датчики сцепления
Для функционирования мотора в оптимальном, наилучшем режиме, надо контролировать состояние сцепления. Когда узел разомкнут, топливо подается в меньшем объеме — обороты уменьшаются.
Изменения должны отвечать актуальной скорости, смена передач не должна осуществляться на холостых. Такие ошибки характерные для новичков-автомобилистов или по невнимательности, в итоге мотор со сцеплением испытывают ненормальные нагрузки и режимы, быстрее изнашиваются. Побочным эффектом является увеличение выброса выхлопных газов, поэтому датчик педали сцепления — одно из условий экологичности (нормы токсичности по Евро и прочее).
Датчик (сенсор, детектор, концевик, выключатель) механизма сцепления, он же электронная педаль, нужен для того, чтобы бортовой компьютер (электроблок управления — ЭБУ) считывал с него информацию для управления режимами ДВС, определяя и устанавливая оптимальную степень оборотов.
Электроника посылает импульсы на систему контроля, а та синхронизирует вращения валов коленчатого и первичного на КП.
Сенсоры сцепления ставят как на роботизированные КП (АКПП), так и на механические, принципиально по своим задачам они не отличаются, но внешний вид, место расположения значительно разнятся. В первом случае ЭБУ считывает также скорость ТС и некоторые иные факторы, из-за этого, когда на акселератор нажимают резко, система задействует передачу с более высокими оборотами и одновременно повышает их у двигателя.
В АКПП устройство называется датчиком положения селектора (а не педали) переключения передач или просто селектором, а также «ингибитором», и его описание — отдельная тема.
Мы же рассмотрим сенсор именно педали, то есть на МКПП, автоматику опишем кратко, чтобы читатель понял разницу.
Задачи детектора положения педали сцепления
Уточним и сгруппируем функции:
Значительный плюс для владельца автомобиля — экономия, так как уменьшаются расходы на ГСМ, увеличивается срок эксплуатации механизмов.
Как действует, устройство
Принцип работы детектора толкателя сцепления аналогичен таковому как у обычных концевых переключателей.
В данном случае в МКПП процесс выгладит так:
В АКПП, как мы уже выше отметили, устройство называется датчиком селектора, порядок работы:
Детектор положения педали сцепления — это фактически выключатель-концевик с магнитным расцепителем и с сенсором Холла, который анализирует положение, позиции элементов.
Где располагается выключатель сцепления
Место детектора сцепления на «механике» отлично иллюстрирует схематическое универсальное изображение:
Место монтажа датчика — там, где крепится педаль сцепления. Устройство расположено таким образом, что один конец рычага, толкателя прикасается к концевику, соответственно, при нажатии/отпускании производится смыкание/размыкание контактов (вкл./выкл. сенсора).
Поломки, замена концевика педали сцепления
Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.
Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.
Признаки поломки, диагностика
О выходе из строя сенсора сцепления сигнализируют такие симптомы:
Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:
«Check Engine» также высвечивается:
В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:
Ремонт и установка
Целесообразно чинить датчик на педали сцепления только при простых механических поломках наподобие закисания или отделения контактов. Это наиболее частые неполадки данного прибора. Выход простой: снятие и зачистка или припаивание/замена проводков. Внутренние поломки устранять нецелесообразно, выгоднее не тратить время, усилия и купить новое изделие, его цена небольшая — 300–700 руб. Но даже если удастся разобрать прибор, починить его и собрать, то может произойти раскалибровка, которую удалить сложно.
Обязательно надо осмотреть механизм и удостовериться, что толкатель педали жмет на концевик, так как последний может быть исправным, а проблема заключаться лишь в неправильном положении. Это же касается и соединения «фишки», разъемов.
На «механике» замена выключателя сцепления элементарная: внизу возле самой педали отсоединяют разъем с небольшой пластиковой фишкой (может потребоваться подвинуть его из гнезда плоской отверткой или подобным) и вынимают сенсор. Найти детектор не составит труда: часто его цвет выделяется, иногда он может быть черный, но внешний вид узнаваем — пластиковая маленькая продолговатая «фишка». Для процедуры понадобятся отвертки и фонарик.
Порядок замены на МКПП:
После установки надо проверить, не задевает ли механизм педали провод, а также удостовериться, что выключатель срабатывает, издавая щелчки.
В статье мы рассмотрели датчик на МКПП, где сцепление управляется педалью соединяющей/разъединяющей коробку и мотор, все завязано на простой и понятной механике, поэтому процедура замены проще. С роботизированными системами (АКПП), гидромеханическими КПП и вариаторами сложнее: там нет педали сцепления, его роль выполняет особый механизм, есть специальный селектор. Механическая часть процедуры снятия и установки там также проста — селектор просто снимается с крепления, но сложность состоит в том, что потребуется последующая его настройка.
Видео по теме
Концевик (датчик положения) педали сцепления. Регулировка штока.
Деталь достаточно простая — замыкает контакт при нажатии педали — никакой электроники, но на работу двигателя и коробки, как оказалось, влияет существенно.
Неделю назад машина стала «клевать» при сбросе газа, появилась «жёсткость» при переключениях, особенно на низких передачах. Обороты при выжиме сцепления просто резко падали до холостых — приходилось очень быстро переключаться и придерживать педаль газа, но всё равно были толчки и стуки — появился какой-то «спорт режим»). И если пробовать ехать «тапка в пол» (разгон, обгон) машину начинало потряхивать — возникали частые мини рывки — приходилось приотпускать педаль газа — тогда нормально, но не быстро). В остальном машина работает как надо — никаких ошибок на дисплей не выдаёт — холостые в норме, до отсечки крутиться.
Локига подсказывала, что надо смотреть датчики у педалей. К тормозу и газу претензий не имелось — оставалось сцепление.

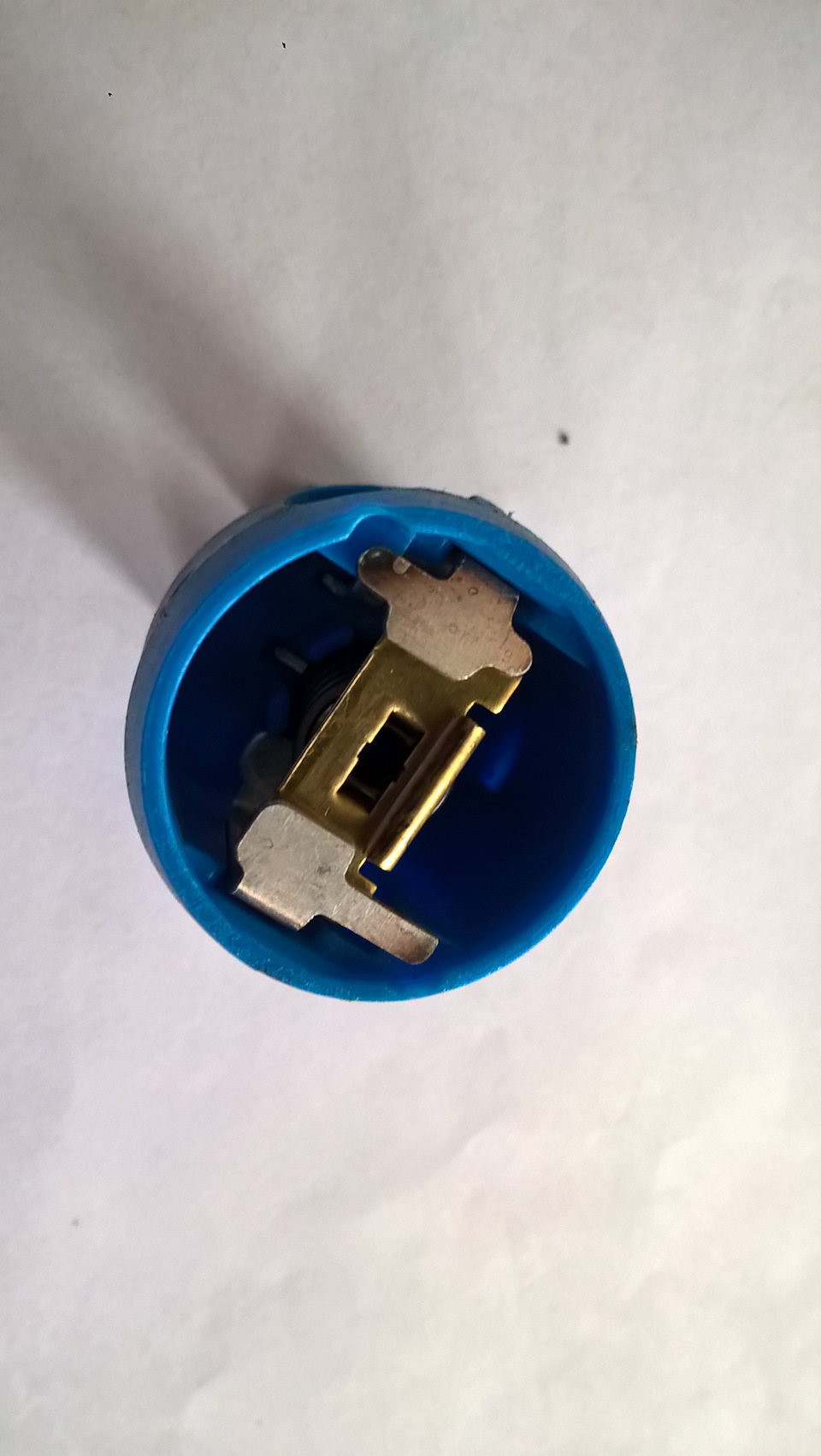

Понажимал на педаль — оказалось, что шток в концевике не нажимается упорной площадкой. Нажал на шток пальцем — всё работает без каких либо заеданий. Надо снимать — смотреть.

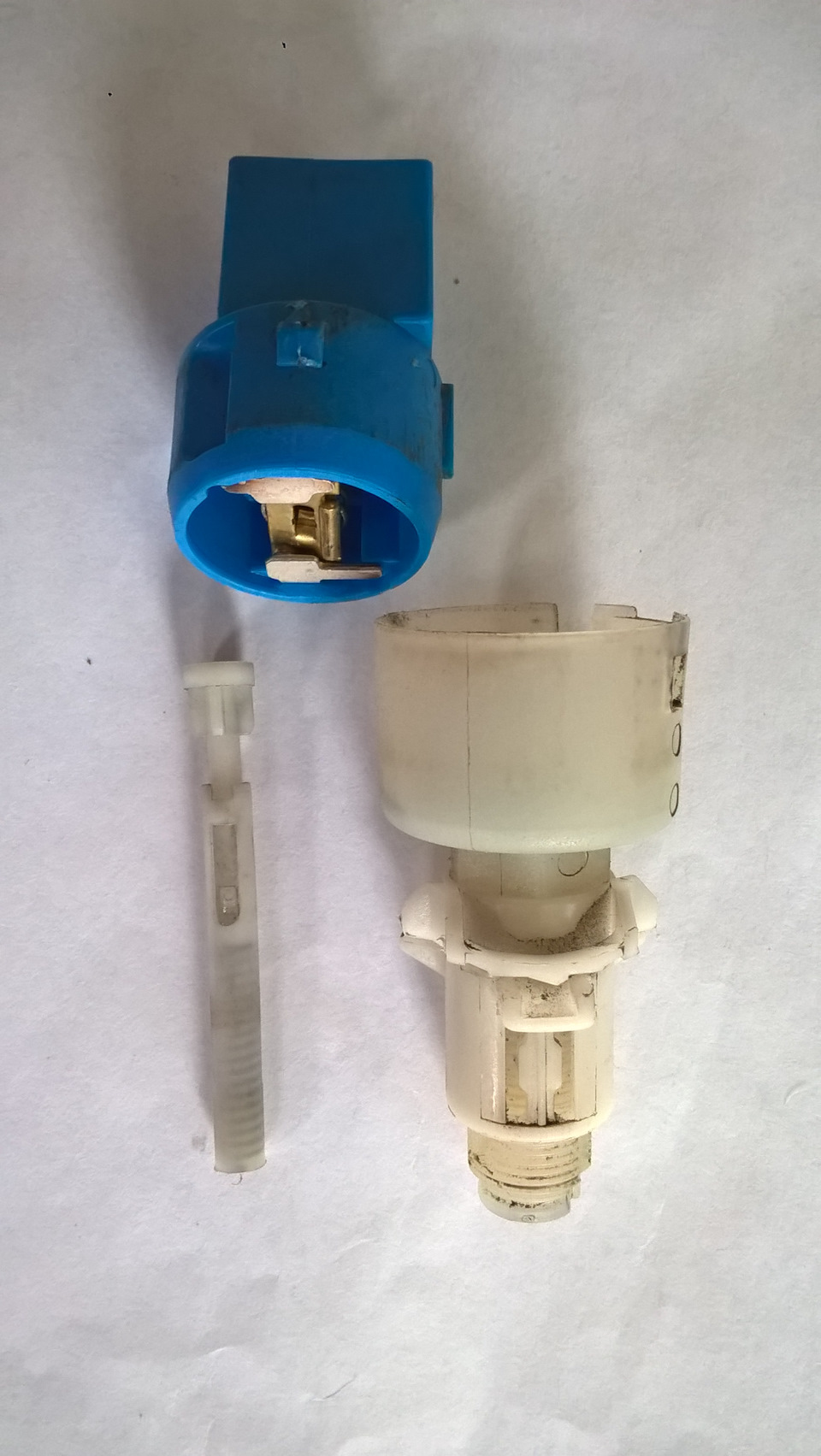

Снимается датчик просто — поворачиваем против часовой стрелки с небольшим усилием и вынимаем из пазов вверх, отсоединяем от датчика колодку провода. Собран он на защёлках — разбирается легко.
Ничего сломанного не обнаружил. Пружина в синей верхней части прижимает хорошо — контакт хороший.Окислов и ржавчины на металле нет — но очистителем карбюратора я всё же почистил.

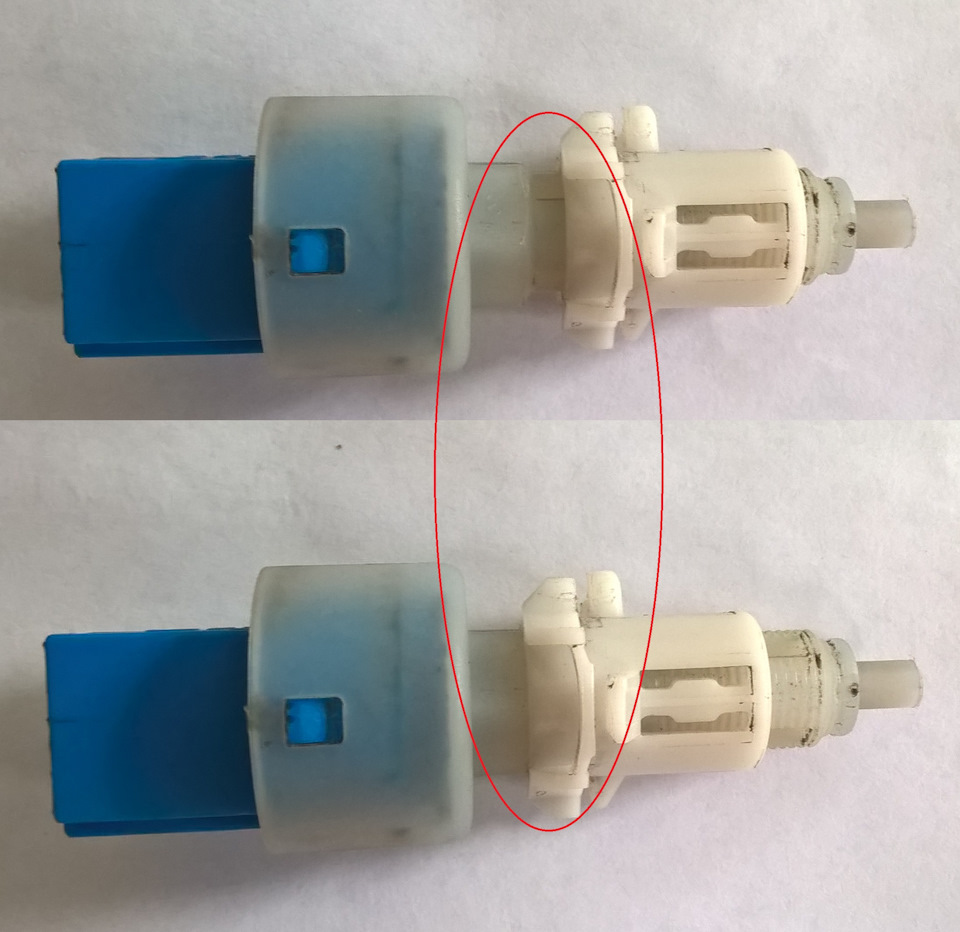

Внутри штока есть пружинка (на что влияет — не понял). Кончик штока, как мне показалось, изношен или слегка обломан, но длины для нажима на контактную группу хватает. На нижней пластиковой части датчика есть регулировочная «трещётка» — она не ходит по резьбе, а именно перемещается вверх, вниз по корпусу — вот её то я и переместил вверх — тем самым увеличив вылет штока. Собрал и поставил всё на место — педаль стала давить на шток на 1-1.5 мм. Выходит для регулировки можно и не снимать датчик с педали — просто нажать сверху на пару-тройку щелчков — шток и удлинится.
Протестировал — всё нормализовалось. Торможение двигателем — очень плавно, без намёка на «клевок». Переключения стали «мягкими» — при выжиме сцепления обороты падают неспешно, с небольшой задержкой на 1400-1500. Поехал на трассу — вжигнул до 150(GPS — 137) — прёт уверенно.
ЭБУ корректирует работу двигателя по этому датчику — выбирая режим под нагрузкой или без. У меня получалось, что мозги считали педаль выжатой и выдавали такие режимы машине. Ездить можно — но комфорт и удобство управления страдают, плюс дополнительная нагрузка на узлы коробки и дифференциала. Лишние толчки и вибрации не к чему — в машине всё должно работать как задуманно.
