☣ что такое VGT и CRDi
На наших автомобилях установлен турбокомпрессор с изменяемой геометрией лопаток.
Часто, в разговорах о турбинах мы слышим такие высказывания:
— Что-то там поворачивается, а что- хз…
— Поворачивается крыльчатка.
— Поворачиваются какие то лопатки, как?, хз…
— Почему эти турбы меньше, а дуют больше? хз…
и т.д…
Производители разных авто *взяли на вооружение* VGT по той причине, что эти турбы небольшие по размерам и под электронным контролем выдают КПД на много больше, чем обычные турбины. Так же с использованием VGT удалось значимо сократить время *турбо лага*(турбоямы).
Дуют эти турбы больше и сильнее потому, что время на их раскрутку затрачивается на порядок меньше, чем в обычной турбине.
Конечно можно воткнуть в двигатель турбину размером с микроволновку и отдача у неё будет шокирующая, но турбояма будет такая, что неуспееш тронутся и опять загорится красный) Но ща не о этом…
Понятие *включения/выключения* у VG отсутствует т.к. турбокомпрессор работает начиная с первого оборота коленвала и заканчивая остановкой дизеля. Как?

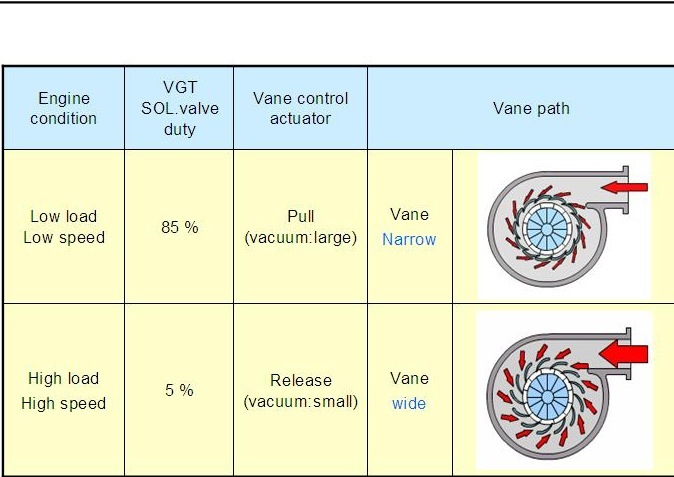

Выхлопные газы, летят через улитку турбины к колесу турбы а на их пути перед колесом стоят лопатки, вращающиеся вокруг своей оси на несколько градусов и задающие потоку газов направление движения. Управление лопатками(поворот туда-сюда) осуществляется исполнительным пневмо актуатором.
Когда лопатки открыты полностью, например на ХХ, газы беспрепятственно попадают на колесо турбины с минимальной скоростью, чутка проворачивая колесо и улетают в катализатор… Мы даём газу и в этот момент электроника даёт команду на закрытие лопаток прямо пропорцаональное нагрузке. Благодаря этому скорость раскрутки турбы намного больше когда исчё газов нехватает, чем на обычной турбине, и намного точнее дозировка давления газа на колесе…
Наверняка многие помнят, как мыли машину на даче или поливали грядки из шланга. Стоит немного зажать пальцем выход из шланга и струя летит намного дальше…) Тоже самое и с VGT. Лопатки начинают закрываться( но не полностью!), проходное сечение между ними уменьшается- соответственно давление и скорость газов, попадающих на колесо турбы увеличивается. Т.к. деваться им некуда.
Дальше- как в обычной турбе- лопасти компрессора *засасывают воздух…бла бла бла…) Отпускаем газ, или выходим на давление, соответствующее *картам буста* прошивки ECU- лопатки замирают или начинают приоткрываться. Тем самым поддерживая или сбрасывая давление на впуске…Поэтому у VGT нет никаких аварийных клапанов избыточного давления. Вот небольшой пример-ого больше когда исчё газов нехватает, чем на обычной турбине, и намного точнее дозировка давления газа на колесе… Наверняка многие помнят, как мыли машину на даче или поливали грядки из шланга. Стоит немного зажать пальцем выход из шланга и струя летит намного дальше…) Тоже самое и с VGT. Лопатки начинают закрываться( но не полностью!), проходное сечение между ними уменьшается- соответственно давление и скорость газов, попадающих на колесо турбы увеличивается. Т.к. деваться им некуда. Дальше- как в обычной турбе- лопасти компрессора *засасывают воздух…бла бла бла…) Отпускаем газ, или выходим на давление, соответствующее *картам буста* прошивки ECU- лопатки замирают или начинают приоткрываться. Тем самым поддерживая или сбрасывая давление на впуске…
Поэтому у VGT нет никаких аварийных клапанов избыточного давления.
Вот небольшой визуальный и видео пример-
Насколько хорош турбодизель 2.2 CRDi (D4HB)?
Корпорации Kia и Hyundai выпускают собственные дизельные моторы с начала 2000-х, и, на удивление многих, на этом поприще они смогли преуспеть. Сегодня мы поговорим про мотор, выпущенный в 2005 году и доработанный в 2009, а именно про турбодизель 2.2 CRDi. Этот двигатель стоит на кроссоверах Palisade, Santa Fe, Sorento, седане Стрингер и минивэнах Carnival и Staria. Силовой агрегат имеет чугунный блок цилиндров, в легкосплавной ГБЦ стоит 2 распредвала и 16 клапанов с гидрокомпенсаторами. В приводе ГРМ – 2 цепи, а в масляном картере находится блок балансирных валов.
Если вам интересен полный разбор этого мотора, то советуем перейти в наш канал в YouTube, где мы разобрали для вас 2.2 CRDi, снятый с Киа Соренто.
Основные проблемы двигателя D4HB
Сразу стоит сказать, что это весьма добротный и ресурсный мотор, легко справляющийся с планкой в 500 тысяч пробега, без сколь-либо серьезных проблем. Но некоторые «косяки» все же можно выделить:
• Шкив коленвала. Шкив не выдерживает больше 100 тысяч, после чего распадается на 2 части по линии износа демпфера.
• Турбокомпрессор. Турбина от Garrett GTB1752VLK. Проблемы с наддувом – не редкость, но это редко вина турбокомпрессора. Проблема кроется во впускном тракте от компрессора к интеркулеру и далее к ДВС. Тут частенько трескаются патрубки и могут даже слететь, образуются трещины и дыры в интеркулере. Проблемы с турбиной могут возникнуть только из-за проблем со смазочной жидкостью или сажевым фильтром.
• Сервопривод вихревых заслонок. От накопления сажи и остатков масла, может нарушиться подвижность заслонок, из-за чего ломается сервопривод. Из-за этого двигатель начинает работать в аварийном режиме.
• ТНВД. Насос от Bosch СР4. Вполне неплохой, ставящийся на множество моторов старше 2007 года выпуска. Может пострадать от завоздушивания системы, что скажется на работе форсунок и настрогает стружки в топливную систему. Избежать этого можно если не ездить на авто до полного опустошения бака.
• Форсунки. Также от компании Bosch. Если заправляться только качественным топливом, то живет по 200 тысяч и более. Обычно проблемы появляются из-за клапана регулятора, стоящего на топливной рампе. Он может сбоить, из-за чего двигатель начнет жаловаться на низкое давление топлива.
• Привод ГРМ. Вполне неплохой, из-за особенностей конструкции, цепи почти не перескакивают. Но частенько начинают шелестеть. Цепи меняются каждые 150 тысяч.
• Жор масла. А вот эта проблема может появиться только из-за экономии на масле. Менять его нужно каждые 10 тысяч, заливается 7 литров смазочной жидкости. Если есть проблемы с жором – просто перейдите на более качественное масло и заливайте его каждые 10 тысяч и проблема устранится сама собой.
Перейдя по ссылкам можно проверить, какие модели Киа и Хёндай есть у нас на авторазборке. При необходимости с них можно приобрести нужные автозапчасти.
Особенности двигателей CRDi:
В прошлый раз рассказывал о двигателях GDI? сегодня речь пойдет об особенности двигателей CRDi, преимущества и недостатки данных двигателей.
Особенности двигателей CRDi: преимущества и недостатки
Аббревиатура CRDI (Common Rail Direct Injection, от англ. система непосредственного впрыска топлива) встречается на автомобилях с дизельным двигателем. Такое обозначение получили силовые агрегаты, которые устанавливает на свои модели Южно-Корейский автогигант Hyundai/KIA.
Другими словами, двигатель CRDI Hyundai является корейской разработкой и встречается исключительно на корейских авто. Что касается остальных производителей, мировые компании также активно используют конструктивно схожие аналоги. В этой статье мы рассмотрим CRDI двигатель, что это такое, какие указанный агрегат имеет аналоги, а также поговорим о преимуществах и недостатках данного типа ДВС.
Дизельные двигатели CRDI: плюсы и минусы
Как уже было сказано выше, обозначение CRDI используется для корейских дизелей с прямым впрыском (двигатель crdi 16v и т.п). Другие производители также имеют в линейке своих дизельных моторов похожие агрегаты.
В качестве примера следует упомянуть продукты немецкого бренда Merсedes, которые получили обозначение CDI или CRD, итальянский Fiat обозначил свои моторы как CDTi. На моделях Ford этот двигатель называется TDCi, корпорация GM использует обозначение CDTi или VCDi, Volkswagen применил хорошо известное отечественному потребителю обозначение TDI и т.д.
Если не брать в расчет отличия в названии и некоторые индивидуальные особенности конструкции, под всеми такими обозначениями следует понимать дизельный двигатель, который оснащен системой Common Rail (прямой впрыск топлива).
Преимущества моторов CRDi
Указанный тип ДВС (CRDi, CDI, TDI и т.д.) позволяет добиться заметно меньшего потребления дизтоплива, а также снижения уровня вредных веществ в составе выхлопных газов.
Главной особенностью дизелей с Common Rail является то, что к инжекторным форсункам топливо подается из общего аккумулятора, в котором горючее находится под высоким давлением. Конструкция выгодно отличается от привычных дизелей с топливным насосом (ТНВД), который имеет кулачковый привод и ограничения по давлению подаваемого топлива.
Общая схема работы системы выглядит так, что после поворота ключа зажигания дизтопливо
нагнетается отдельным насосом в топливную рейку Common-rail (от англ. общая, единая рейка,
магистраль). Эта рейка и есть упомянутый выше «аккумулятор». Внутри Common-rail горючее
постоянно находится под высоким давлением для впрыска. Далее солярка поступает из рейки по
топливопроводам к инжекторным форсункам под давлением.
Такое решение по сравнению с другими системами питания дизельных двигателей имеет ряд очевидных преимуществ. Прежде всего, значительно увеличивается топливная экономичность.
Дело в том, что поддержание постоянного высокого давления позволяет эффективно распылять горючее непосредственно в камере сгорания (прямой впрыск). Чем выше давление, тем лучше дизтопливо дозируется и распыляется, в результате чего последующее сгорание заряда происходит полноценно и с максимальной отдачей энергии поршню.
Максимально полноценное сгорание топливно-воздушной смеси является залогом того, что содержание токсичных веществ в отработавших газах будет минимальным, при этом мощность двигателя заметно увеличивается.
— Главной особенностью указанной системы питания является то, что давление топлива постоянно
сохраняется на одном уровне, то есть никак не зависит от частоты вращения коленвала, объема горючего
и других факторов, которые могут влиять на впрыск применительно к разным режимам работы ДВС.
Подача топлива реализована таким образом, что топливные форсунки открываются для впрыска под управлением отдельного блока управления EDC. Это стало возможным благодаря тому, что в сами форсунки системы топливоподачи конструктивно внедрены специальные электромагнитные соленоиды.
Это принципиальное отличие системы Common Rail от моторов с кулачковым ТНВД, решение позволяет реализовать подъем иглы в инжекторной форсунке при помощи управляемого соленоида, а не в результате давления горючего.
— В системе Common Rail общее количество топлива для впрыска, угол опережения впрыска и давление
впрыска определяется программно, то есть зашито в ЭБУ и применяется по отношению к разным режимам
и условиям работы двигателя.
Другими словами, нагнетание топлива и впрыск являются полностью отдельными процессами. Из этого проистекает еще одно существенное преимущество, которое позволяет сделать впрыск многофазным (минимально двухфазным). Параллельно с этим давление впрыска можно также динамично менять с учетом скоростного режима, оборотов и нагрузки на ДВС.
— Более того, Common Rail позволяет также реализовать фазированный впрыск за один рабочий такт.
Добавим, что ранние разработки этой системы предполагали только двойной впрыск. Главной задачей на
раннем этапе стала необходимость избавиться от детонации.
Сегодня современные системы питания могут обеспечивать около 9 фаз топливного впрыска. В список уже описанных выше преимуществ фазированный впрыск добавил заметное снижение уровня шума во время работы дизельного двигателя.
— Также отметим, что постоянное высокое давление топлива в рейке позволило точно дозировать горючее в
течение всего времени впрыска (длительности открытия форсунки). При этом в конструкциях с обычным
ТНВД такая возможность полностью отсутствовала.
Дело в том, что попытки любых изменений давления приводили к тому, что в трубопроводах от насоса к форсункам закономерно возникала волнообразная пульсация (волновое гидравлическое давление).
В результате воздействия этих волн давления топливопроводы быстро повреждаются. По этой причине ТНВД имеют строгое ограничение по показателю давления, под которым они нагнетают топливо для подачи на форсунки.
С учетом вышесказанного становится понятно, почему обычные ТНВД не развивают давления больше 300 кг\см2, в то время как системы Common Rail значительно превосходят эту отметку. Например, CRDi предполагает давление до 2000 бар без колебаний давления и разрушения элементов системы.
Недостатки двигателя CRDi
Что касается минусов, агрегаты CRDi и другие установки, оснащенные Common Rail, имеют целый ряд определенных недостатков. Начнем с того, что указанная система изначально очень чувствительна к качеству дизтоплива. Попадание даже мелких сторонних фракций или примесей может стать причиной немедленной поломки насоса, форсунок и других элементов.
— Также моторы CRDi имеют достаточно высокую стоимость, что сильно увеличивает итоговую цену ТС с
подобной силовой установкой. Добавим, само устройство системы питания Common Rail сложное, так как
для слаженной работы конструкция включает в себя много электронных датчиков.
Подобная особенность практически полностью исключает возможность простого гаражного ремонта. Для диагностики и/или устранения неполадок требуется обязательное наличие дорогостоящего специального инструмента, стендов и оборудования.
то значит, что полноценно провести диагностику, ремонт настройку или обслужить систему питания
двигателя CRDI можно только в условиях дилерских центров или на крупных сторонних СТО. При этом
важно не только иметь нужное оборудование, но и квалифицированный персонал, который
специализируется на Common Rail.
— Параллельно с этим для CRDi и Common Rail достаточно часто возникает острая необходимость
приобретения дорогостоящих запасных частей, так как предпочтительна модульная замена. Становится
понятно, что по указанным выше причинам стоимость любых работ будет высокой.
На основе приведенной выше информации становится понятно, почему на территории СНГ многие автовладельцы до сих пор ошибочно считают систему питания дизельного двигателя Common Rail крайне ненадежным решением. Сразу отметим, дело не в самой системе, а в качестве отечественного горючего и уровне обслуживания авто с такими двигателями.
Следует помнить, что элементы Common Rail выполнены с высокой точностью, то есть не допускается попадания в систему даже мельчайших сторонних частиц. В условиях крайне высокого давления такие детали после использования некачественного топлива быстро повреждаются, а их замена предполагает определенные сложности и значительные расходы.
Другими словами, если водитель ранее эксплуатировал дизельный двигатель с обычным ТНВД, тогда
никаких проблем могло не возникать. При этом после смены автомобиля на силовой агрегат с
Common Rail поломки могли проявляться очень быстро.
Дело в том, что машину по привычке продолжают заправлять топливом сомнительного качества на ближайшей АЗС, заливают в бак дополнительные присадки в холодное время года и т.п. Также не все водители уделяют должное внимание качеству топливных фильтров и интервалам их замены.
Становится понятно, что если мотор с простым ТНВД более или менее нормально работал в подобных условиях, то Common Rail выйдет из строя намного быстрее. Также появление сбоев потребует углубленной диагностики. При этом быстро установить причину удается не всегда.
В системе активно используется множество электронных датчиков, активаторов, клапанов и других
элементов. Диагностика предполагает проверку ДПРВ и ДПКВ, датчика давления в топливной
рейке, температурных датчиков и т.п. Параллельно нужно проверять соленоиды и целый ряд
других элементов.
Напоследок добавим, что с поиском СТО также могут возникать сложности. Дело в том, что на территории СНГ отмечена нехватка квалифицированного персонала по диагностике и ремонту Common Rail.
CRDI двигатель: что это такое
Современные легковые автомобили, все чаще комплектуются дизельными двигателями. Особенно это касается, среднеразмерных и больших авто. Но и субкомпактный класс все более часто оснащается моторами на тяжелом топливе.
Доминирующим вариантом дизельного мотора в последние годы является система CRDI (аббревиатура расшифровывается как Common Rail Direct Injection). Что же такое CRD двигатель, каковы его преимущества и недостатки, чем он лучше предыдущих систем, об этом мы расскажем в данной статье.
Как устроен CRDI двигатель
Common Rail в названии таких двигателей, говорит нам о наличии одной, общей топливной магистрали. И действительно в CRDI двигателях используется такая магистраль, иногда ее называют рейкой, в которой топливо находится под постоянным, высоким давлением. Это давление обеспечивает знакомый автолюбителям по предыдущим дизельным системам, топливный насос высокого давления – ТНВД. Но в отличие от классической системы ТНВД, форсунки открываются не под воздействием избыточного давления, а при помощи специальных соленоидов, которые управляются блоком EDC. В Common Rail Direct Injection давление в системе не зависит ни от частоты вращения коленвала, ни от количества собственно горючего. Здесь водитель может влиять лишь на количество топлива, которое впрыскивается, а вот угол опережения и давление, с которым осуществляется впрыск солярки, все это регулируется электронным блоком управления двигателя. Такое решение позволяет разделить нагнетание рабочего давления и собственно впрыск. А это в свою очередь дает возможность использовать за один такт более чем одну фазу впрыска. Сначала, CRDI выпускались двухфазные, но сейчас в некоторых моторах используется до девяти фаз впрыска на один такт.
Преимущества CRDI
Преимуществ у Common Rail Direct Injection достаточно много, мы перечислим и разберем, лишь наиболее важные.
Благодаря созданию и поддержанию постоянного высокого давления, топливо распыляется более качественно, что очень положительно влияет на его сгорание. А это и мощность, и э экономичность, и снижение выхлопов.
Благодаря использованию многофазного впрыска удается достигать действительно мягкой и ровной работы мотора во всем диапазоне оборотов. Что позитивно сказывается как на собственно езде, так и на комфорте водителя и пассажиров.
Одним из основных недостатков классического ТНВД являются своеобразные волны, которые возникают в процессе работы мотора. Такие перепады давления очень негативно сказывались на сроке службы системы. В CRDI двигателях, такая проблема отсутствует, что позволяет им работать гораздо большие сроки. Все эти преимущества сделали дизели CRDI популярными не только среди автомобилистов, такая же или подобная система используется в новых моделях локомотивов и в судостроении.
Возможные проблемы с CRDI
Тем не менее, дизельные автомобили в нашей стране не пользуются такой уж любовью и популярностью, как на западе. Для этого есть свои причины и у такой системы, тоже есть свои недостатки.
Так например, хотя Common Rail Direct Injection и надежнее обычных систем с ТНВД, высочайшая точность всех деталей и элементов, а так же наличие множества электронных компонентов, делают ее не столь уж и надежной. Усложнение системы, практически всегда ведет к снижению ее надежности. Особенно это ощущается отечественными автомобилистами. Ведь важнейшим параметром для длительной и стабильной работы CRDI двигателя, является качество топлива. А на отечественных АЗС с этим часто возникают серьезные проблемы. Вот так, просто и незаметно плохая солярка убивает даже самые надежные и качественные моторы.
Дороговизна ремонта или замены элементов CRDI двигателя, факт так же хорошо известный владельцам таких машин. Цена ремонта современных дизельных моторов на порядки превосходит стоимость тех же работ для моторов, работающих на бензине. К тому же, для проведения ремонта в таких моторах нужно специальное оборудование и высококлассные профессионалы. И если с первым проблем вроде бы не так много, то опытный специалист по ремонту дизельных двигателей, особенно в провинции, это настоящее сокровище.
Ну и конечно же, особенности климата, а конкретнее низкие температуры зимой, так же могут создавать серьезные помехи для нормальной работы мотора на тяжелом топливе, независимо от системы этого мотора. И приходится устанавливать догреватели топлива, автономные печки и другое оборудование, призванное снизить негативное влияние мороза на дизельное топливо. Так же с этой целью используют различные антигели и другие присадки.
В общем-то, правильный подбор вспомогательных средств позволяет устранить большинство ситуаций, когда в морозы дизельный автомобиль отказывается запускаться. Но ведь с бензиновыми моторами таких проблем вообще не возникает. Вот и стараются люди без лишней нужды с дизелями не связываться. Тем не менее, с каждым годом их становится все больше на наших улицах и дорогах. Появляются специалисты, способные качественно ремонтировать CRDI и другие виды дизельных моторов, улучшается качество солярки, появляется и расширяется опыт эксплуатации подобных систем. Все это способствует росту числа машин, работающих на тяжелом топливе.
В итоге, можно сказать, что Common Rail Direct Injection на сегодняшний день, это лучший вариант системы для дизельного двигателя и при бережном к нему отношении, такой мотор сполна проявит все свои достоинства и позитивные качества. Между тем, у таких моторов есть ряд недостатков, которые заставляют хорошенько подумать перед приобретением автомобиля оснащенного двигателем CRDI.
С 1 сентября или CRDi (Common Rail) — что это такое?
CRDi или Common Rail – это система питания двигателей, которую многие водители ошибочно считают экзотической и малораспространенной. Такую систему питания используют на своих автомобилях многие известные производители, только называется она по-разному:
Фольксваген: TDI;
Фиат: CDTi, TtiD, DdiS, JTD;
Даймлер: CRD, CDI;
Хендай и Киа: CRDi;
Дженерал моторс: CDTi, VCDi
Также двигатели с CRDi широко используют на ЖД локомотивах и в судостроении.
CRDi (Common Rail Direct Injection) можно перевести (расшифровать) как прямой впрыск топлива по общей магистрали.
Суть работы этой системы заключается в технологии подачи горючего от общего аккумулятора высокого давления (топливная рампа) к форсункам. Давление в топливной системе не зависит от количества впрыскиваемого топлива и частоты вращения коленчатого вала. Команду на впрыск форсункам выдает контроллер блока EDC. Осуществляется данная процедура благодаря установленным в форсунках магнитным соленоидам.
Принцип работы:
Готовое для впрыска топливо находится в рампе под большим давлением.
В рампу его нагнетает специальный насос сразу же после запуска первых оборотов.
Затем топливо по топливопроводу начинает подаваться к форсункам под общим давлением.
В этом и состоит одно из главных отличий системы CRDi от двигателей с классическим ТНВД – иглу форсунки поднимает соленоид, а не давление топлива.
Цикловую подачу топлива (количество) задает сам водитель, а давление впрыска и угол опережения – программа, заложенная в ЭБУ (блок управления).
Процесс впрыска топлива и образование давление в системе CRDi разделены. Отсюда появляется возможность создания двухфазного и многофазного впрыска. Кроме этого, данный факт позволяет использовать за один рабочий такт сразу несколько фаз впрыска. В первоначальных вариантах системы применялся двойной впрыск. В современных же CRDi используется до девяти фаз.
Основные преимущества системы Common Rail по сравнению с обычными «дизелями»:
Установление жестких требований к двигателям в плане экологичности и экономичности. Требования эти ужесточаются с каждым годом. Дизельные двигатели с устаревшими системами впрыска не способны соответствовать требованиям по защите окружающей среды от вредных выхлопов.
За счет повышенного давления топлива система CRDi обеспечивает значительную экономию топлива. Чем выше давление топлива в камере сгорания, тем более тонким будет его распыл. Благодаря этому происходит более полное и эффективное сгорания смеси на фоне меньших выбросов вредных веществ и возрастания мощности.
Кроме того, постоянное высокое давление в магистрали обеспечивает точное дозирование горючего на протяжении всей длительности впрыска. С классическим ТНВД создать повышенное давление в топливной системе просто невозможно.
При возникновении изменений расхода топлива в каналах от ТНВД к форсункам, появляются, так называемые, «волны» давления, которые «пульсируют» по топливопроводу. Это «волновое гидравлическое давление» разрушает топливную систему. По этой причине не существует ТНВД, в которых давление на форсунки составляет более 300 бар. В свою очередь, система Common Rail формирует давление до 2000 бар. Значительных разрушительных колебаний при этом не происходит, а вся работа ведется внутри форсунки.
