Эксплуатация » Проверка ДПЛС. Периодически короткое замыкание.

Гостиница с гипсокартоновыми потолками, все провода за ними проложены.
На одном из этажей периодически выскакивает КЗ ДПЛС.
Мультиметром не проверишь в нормальном режиме.
Есть у меня вариант мегаомметром проверить, но сомнения, не прожжет ли окончательно он изоляцию и может получиться, что перейдет в устойчивое КЗ где-нибудь за зашпатлеванным гипсокартонным потолком? Или же мегаоометром не может прожечь изоляцию FRLS?
Отпишитесь кто пробовал таким методом искать место КЗ и если есть другие, жду предложений.

5 лет 6 месяцев назад

Абатуров Антон Васильевич

– Киселёв Михаил 5 лет 6 месяцев назад

Вот когда КЗ устройчивое,

– Каргапольцев Артур Николаевич 5 лет 6 месяцев назад

Об этом можно почитать здесь,давненько эта тема поднималась.

– Каргапольцев Артур Николаевич 5 лет 6 месяцев назад

– Докукин Игорь 5 лет 6 месяцев назад

у меня была недавно ровна та же.

– Каргапольцев Артур Николаевич 5 лет 6 месяцев назад

– Абатуров Антон Васильевич 5 лет 6 месяцев назад

– Докукин Игорь 5 лет 6 месяцев назад

– Абатуров Антон Васильевич 5 лет 6 месяцев назад

0 ответов

Добавить ответ

После подтверждения номера мобильного телефона у вас появится возможность добавлять сообщения на форуме.

Мы надеемся, что данная «форма допуска» сведет к минимуму флуд, флейм и троллинг на форуме, а также повысит ответственность пользователей за их сообщения.

Ваш номер телефона будет доступен только администраторам сайта.

Спасибо за понимание.

ПОКАЗАН

ЗАДАН

5 лет 6 месяцев назад

ПРОДУКТЫ

По каждому вопросу/ответу можно добавлять комментарии. Комментарии предназначены для уточнения вопроса/ответа.

Источник

Инсталляция, монтаж » кз в линии дплс

11 месяцев 19 дней назад

– Волков Андрей 11 месяцев 19 дней назад

2 ответа

День добрый!, сделал как посоветовали, по отдельности всё работает встаёт на охрану снимается, перебрал линии работает нормально, ни чего не глючит подкидываю вместе нате вам опять кз я чуть воротник не откусил, сегодня поменяю кдл может на верху услышат молитвы и всё заработает.

11 месяцев 18 дней назад

– Иванов Андрей Львович 11 месяцев 18 дней назад

Доброго времени суток! Поменял кдл, проблема осталась, откинул бриз от хранилища с ДИПоми, подключил напрямую, КЗ ушло снимается ставится ни чего не глючит, подсоединяю другой бриз также КЗ, убрал всё хорошо ни чего не понимаю. во как.

11 месяцев 17 дней назад

– Налетов Константин 11 месяцев 17 дней назад

– Волков Андрей 11 месяцев 17 дней назад

– Ситников Алексей Юрьевич 11 месяцев 16 дней назад

Добавить ответ

После подтверждения номера мобильного телефона у вас появится возможность добавлять сообщения на форуме.

Ваш номер телефона будет доступен только администраторам сайта.

Спасибо за понимание.

ПОКАЗАН

ЗАДАН

11 месяцев 19 дней назад

ПРОДУКТЫ

Источник

Форум по системам видеонаблюдения и безопасности.

Форум по системам видеонаблюдения, безопасности, пожарным и охранным сигнализациям, контролю доступа.

Вопросы новичков

Сообщение OpsSt » 05 ноя 2019, 14:52

Здравствуйте! Только начинаю вникать в ОПС и чем больше узнаю, тем больше вопросов. Очень трудно самому во всем разобраться. Если у кого-то найдется хоть немного времени на ответы, буду очень признателен! Решил создать одну тему, чтобы не засорять форум, и в ней задавать вопросы в надежде, что найдутся отзывчивые и терпеливые люди А, может быть, будут ещё новички, подобно мне, кому что-то непонятно.

Итак.
Вопрос по поводу извещателя Шорох2. Извещать срабатывает на вибрацию, загорается красный индикатор. Если перемычка 2 у Шороха включена в положение «off», то через 2,5 сек тревожный индикатор погаснет, но если в положении «on», то будет гореть постоянно. Как в этом случае сделать так, чтобы светодиод все же перестал светиться после сработки тревоги?

Re: Вопросы новичков

Сообщение greenkpz » 06 ноя 2019, 10:22

Re: Вопросы новичков

Сообщение OpsSt » 06 ноя 2019, 16:34

Re: Вопросы новичков

Сообщение Рустам » 07 ноя 2019, 09:41

Re: Вопросы новичков

Сообщение OpsSt » 07 ноя 2019, 15:21

Re: Вопросы новичков

Сообщение OpsSt » 07 ноя 2019, 15:37

Re: Вопросы новичков

Сообщение Рустам » 08 ноя 2019, 09:49

Re: Вопросы новичков

Сообщение OpsSt » 08 ноя 2019, 17:19

Re: Вопросы новичков

Сообщение OpsSt » 09 ноя 2019, 15:01

Re: Вопросы новичков

Сообщение Рустам » 12 ноя 2019, 13:36

Re: Вопросы новичков

Сообщение ALEX_SE » 12 ноя 2019, 17:53

Re: Вопросы новичков

Сообщение OpsSt » 13 ноя 2019, 03:23

Источник

Люблю болид.Странная неисправность ДПЛС.

Собственно к сути.
Имеется ннеисправность в дплс, напряжение плавно поднимается до 7В, затем падает в 0, с периодичностью в 2-3 секунды. Индикаторы на ДИПах и ИПР плааавненько загораются и тухнут также плавненько. Соответственно линия лежит, КДЛ мигает как на замыкание. На БРИЗы пофиг.
Пробовал «ввыжечь», т.е. От акб кидал питание на линию(да да, знаю, так нельзя, плохо, и расстрелять), пофиг, потребление тока около 0.45А на примерно 100 дипов.
Лечится только отрубанием секторов ДПЛС, и заменой ДИПОВ, хотя при проверке эти дипы никаких отклонений не выдают.

Лига слаботочников

604 поста 7.9K подписчика

Правила сообщества

Это дебильный кабель с силиконовой изоляцией которая ногтем снимается. Точно так же часа 3 танцев с бубном, потом все заработало.

возможно изоляция повреждена и провод висит на металлической заземленной конструкции.

Так это и есть КЗ в ДПЛС, только не плюс с минусом, а извещатель криво воткнут. Если до 03 версии, то надо посмотреть правильно ли воткнуты извещатели и правильно ли подключены базовые основания.

Было 2 случая подобных — в первом нашли неисправный бриз, демонтировали его из извещателя, во втором случае заменили КДЛ, но перед этим в линию проверяли. Начните с простого, замените КДЛ.

Нужно вычислить неисправный или неправильно подключенный датчик. Бывают такие скачки при переполюсованном СМК, датчик и ручник врятли конечно, если только кто-то из них просто не неисправен.

ПС: бриз защищает от КЗ, но никак не от переплюса

КЗ на землю плюса или минуса

Простите, 100 датчиков на одной линии, а какая у вас длинна трассы и каково сечение кабеля?

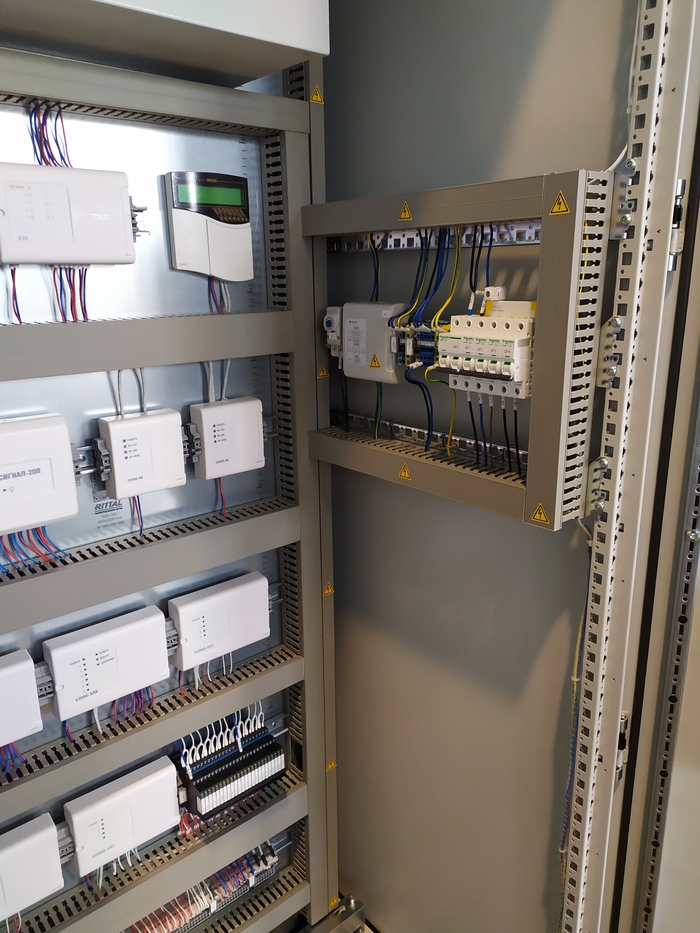

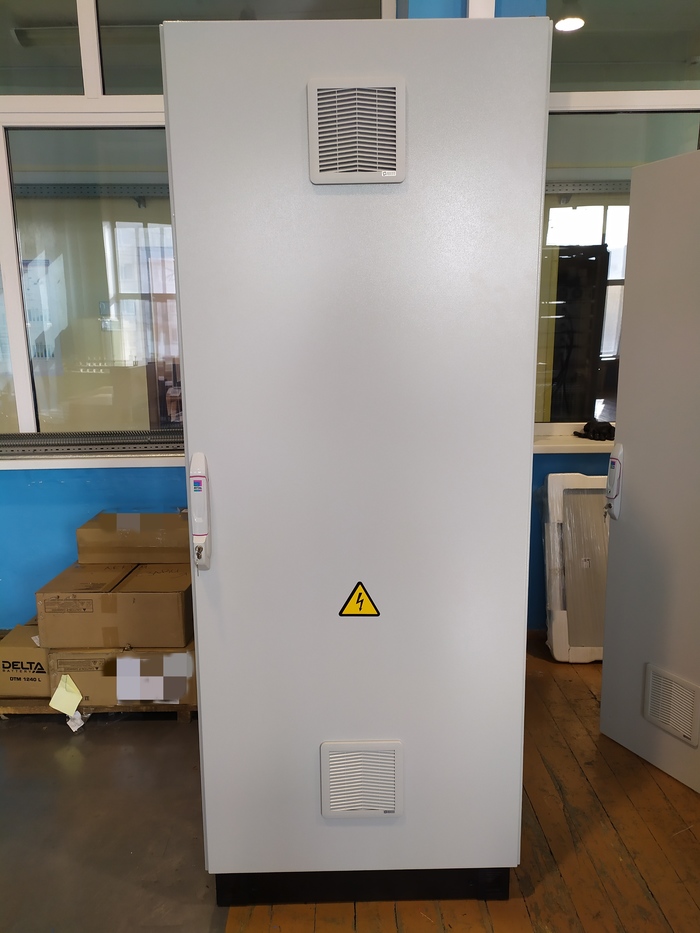

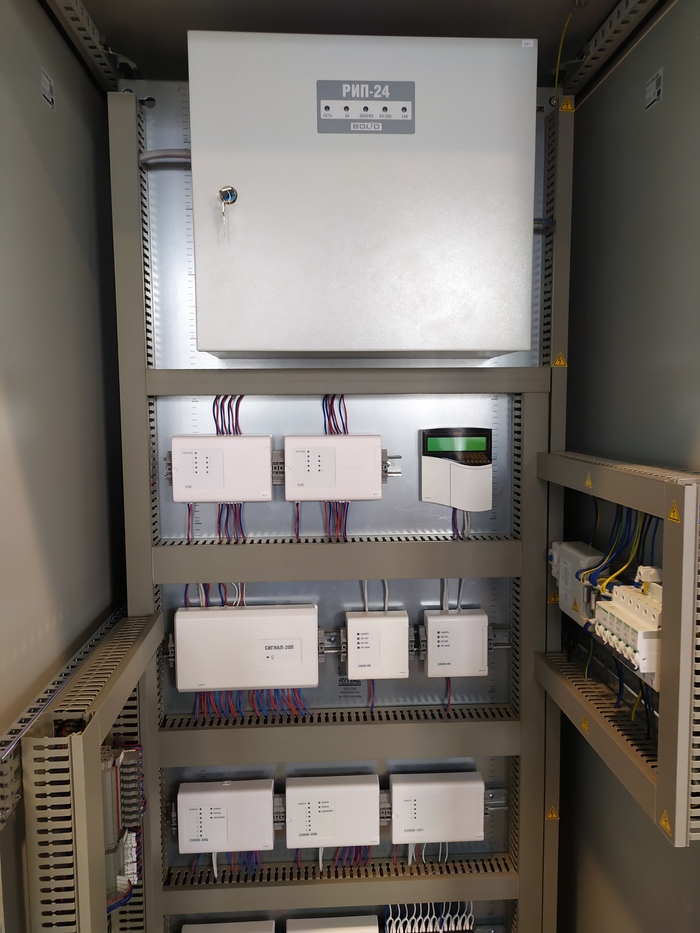

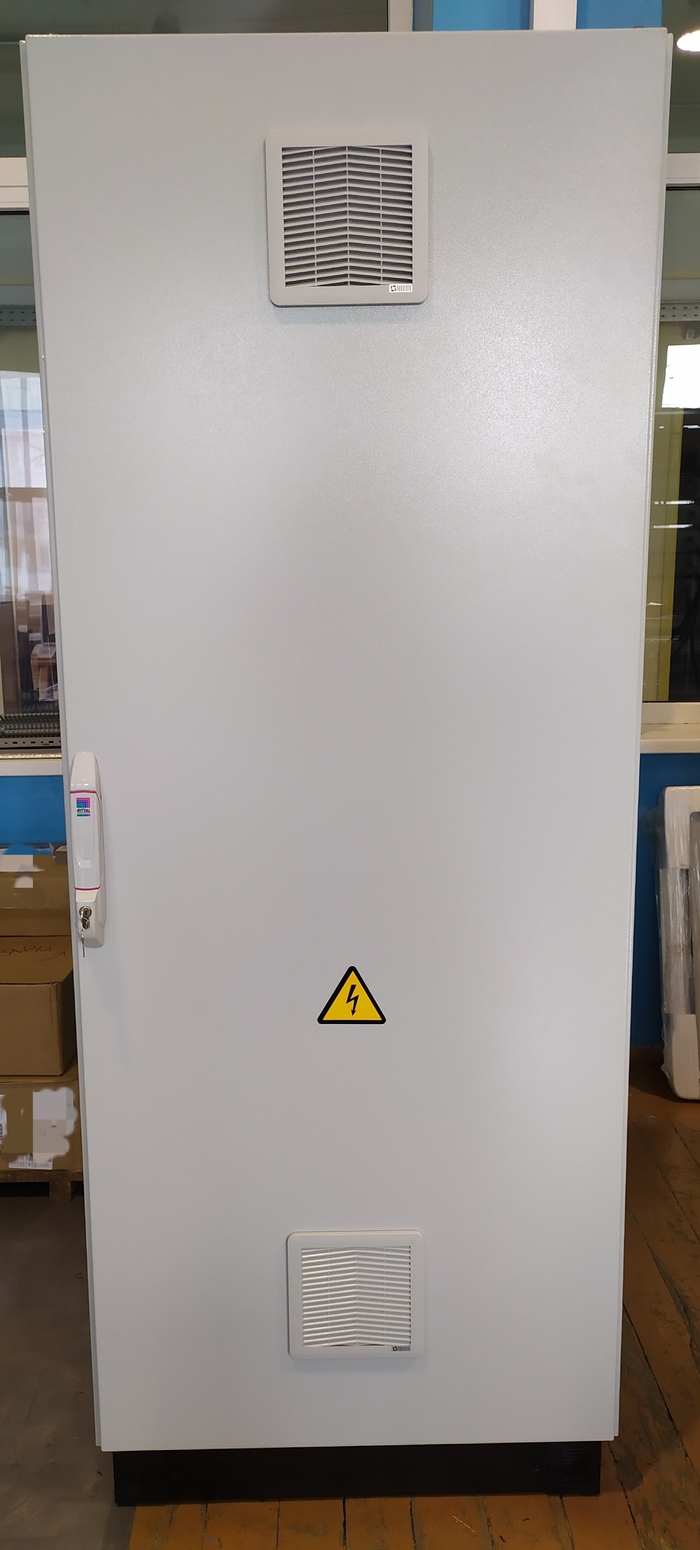

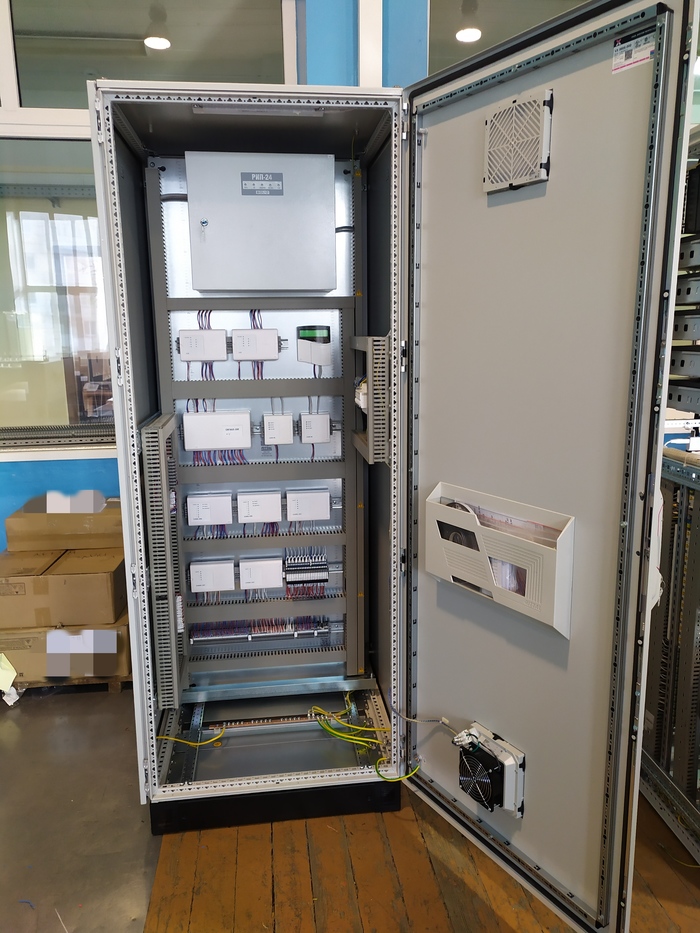

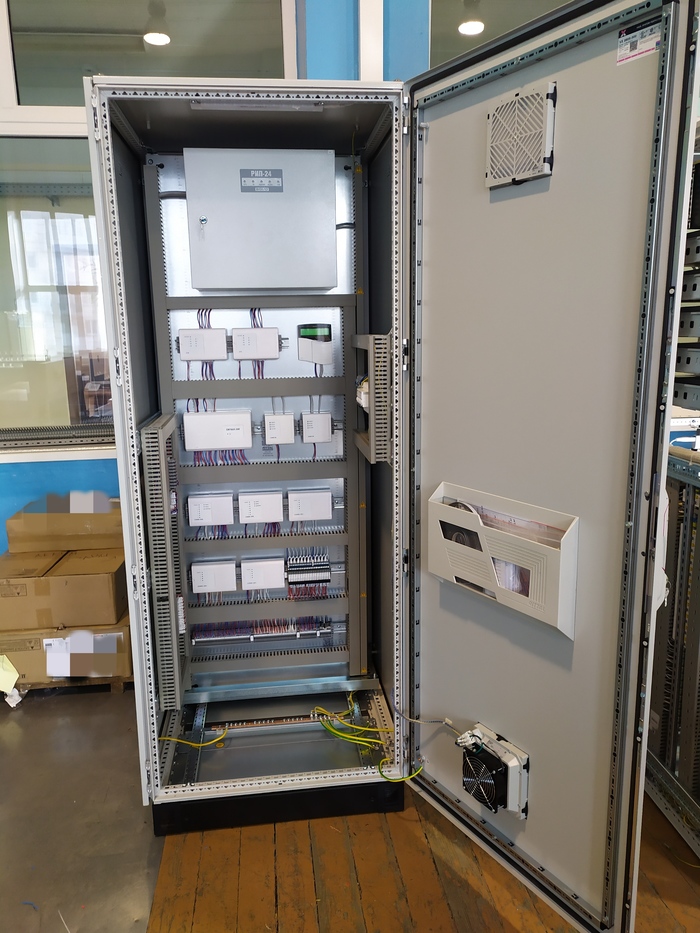

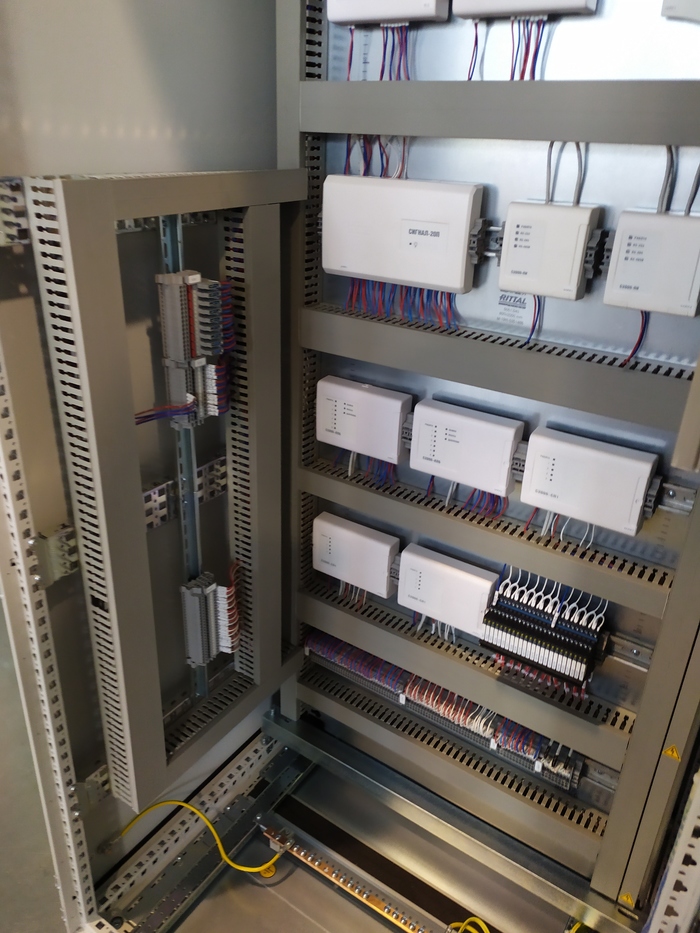

Еще одна работёнка. ШАПС

Шкаф идет в комлекте с силовым, контрольно-измерительным и вспомогательным шкафами.
Высота 2.0м. Глубина 0.8м. Ширина 0.6м. Резисторами на 4.7 кОм и изоляцией не кидаться.
Всем успехов и хороших заказов!

Внимание коллегам, обслуживающим тушение на основе С2000-АСПТ

Интересная ситуация произошла недавно на одном из обслуживаемых объектов. Всего на объекте смонтировано и успешно работали до определенного времени десяток систем газового пожаротушения щитовых на основе с2000 аспт и модулей буран 2,5.
Одним прекрасным(или не очень) предпраздничным утром поступает сообщение о задымлении на объекте в районе электрощитовой и сработке пожарных датчиков. Судя по информации, поступающей на «орион», пожар в щитовой и пуск тушения. Приезжаем, заходим.

АСПТшка в тревоге и на первый взгляд все ясно, что то дымануло и благополучно потушилось. Но при детальном разбирательстве, места откуда мог взяться дым не нашлось и, что самое главное, пристальный разбор протокола ориона показал, что сработка дымов не являлась причиной пуска. Перед пуском прошла информация о сработке ручника раз 50 подряд с интервалом в 2 секунды и пуск кпб. Сам же датчик опечатан, под стеклом, линия в норме, сопротивление на месте и по видео к двери никто не подходил.
Похожая ситуация произошла на следующий день в еще одной щитовой, но пуск не произошел, а только в орион прошли сообщения о пуске, хотя аспт в тревогу не перешла и выглядела вполне себе рабочей.

Проблему свою описали и отправили в саппорт болида с вопросом типа: «как так-то, а?» на что получили ответ:

В версии 3.53 повышена надежность работы блока при применении его в сложных условиях эксплуатации, которые могут возникнуть при скачках напряжения на объекте, отсутствии контура заземления и контура грозозащиты, воздействиях электромагнитного излучения, ненормированных индустриальных помех и грозоразрядов.

При проведении очередного ТО специалисты, занимающиеся обслуживанием, должны обновить программную версию (прошивку) блоков «С2000-АСПТ» версий 3.02 – 3.51 до 3.53. Файл прошивки доступен по ссылке. Для самостоятельного обновления версии блока используется программу «ORION_PROG».

Обновить версию также можно и в центральном офисе компании «Болид» в г. Королёв в течении одного часа с сохранением конфигурации.

Новость эта висит а сайте болида. И причиной сбоя как раз мог быть скачек напряжения на объекте.
Так вот этим постом и хочется предупредить тех, кто пропустил, не заметил или вдруг забыл обновить прошивку, особенно если тушение не 4 дешевых порошковых модул, а пару баллонов газа на миллион-другой рублей.

Строго не судите, читатель я давно, а писатель первый раз. Картинок часть моя, часть из просторов интернетов.

Источник

Эксплуатация » Как найти неисправный прибор в ДПЛС

4 года 11 месяцев назад

Васильев Олег Анатольевич

– Киселёв Михаил 4 года 11 месяцев назад

– Васильев Олег Анатольевич 4 года 11 месяцев назад

Не проще ли вообще не использовать КДЛ, а перейти на Сигнал 20, Сигнал 10?
