Корпус пк бьется током что делать
На корпусе вашего компьютера напряжение 110 Вольт
— У меня ноутбук бьется током, чувствую легкое покалывание. Не знаешь в чем дело?
Когда я в десятый раз услышал спор о причинах этого явления в кругу программистов с макбуками, стало понятно, что пора писать статью. Иногда этот эффект проявляется как легкая вибрация при соприкосновении кожи и металлических частей ноутбука, иногда как покалывание.
Короткий ответ: корпус вашего компьютера находится под напряжением
110V (половина от напряжения в сети), но из-за маленькой силы тока вас не ударяет слишком сильно.
Для инженеров-электриков это банальность: по тем же причинам в домах со старой проводкой может бить током стиральная машина, когда касаешься ванны, корпус стационарного компьютера и т.д. Эта тема многократно поднималась в интернете, но до сих пор большинство людей не знает о причинах этого явления. Ситуация осложняется тем, что конструкция блока питания в европейских макбуках не позволяет избавиться от этого явления!
Почему это происходит?
Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей, например радиатора батареи под столом и одновременно держит руки на металлической части компьютера. В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.
И это вполне нормальная ситуация. Дело в том, что в схеме блока питания компьютера есть фильтр помех, вход фильтра выполнен на двух конденсаторах, подсоединенных с одной стороны на каждый из проводов сети 220вольт, а с другой их общая точка присоединена к корпусу. В результате получается делитель напряжения 220 вольт пополам. Отсюда появляется 110 вольт на корпусе.
Упрощенная схема фильтра помех компьютерного блока питания
На картинке выше показана упрощенная схема фильтра помех в блоке питания. Как видно, оба конденсатора подключены к защитному заземлению (желтый провод E), который в свою очередь подключен к корпусу устройства. Если блок питания подключен в розетку без заземления, то на корпусе появляется половинное напряжение от напряжения в сети. При этом ток в этой цепи протекает небольшой, но его вполне достаточно чтобы вызывать неприятные ощущения или небольшое искрение, если касаться его другим устройством с правильным заземлением. Так можно наблюдать маленькие искры при попытке соединить два устройства кабелем в случаях, когда одно из них подключено в розетку с заземлением, а другое без.
Блоки питания Apple
Как мы уже выяснили, напряжение на корпусе появляется только в случае подключения приборов в розетку без заземления. Таких розеток много в домах со старой проводкой, где заземление в розетках попросту отсутствует.
Однако даже в зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, макбуки почему-то продолжают биться током. Все дело в особенностях блоков питания Apple.
Контакт заземления на блоке питания от макбука. Этот контакт связан с корпусом ноутбука.
Все блоки питания макбуков имеют съемные вилки для разных стран. Можно возить с собой в путешествия только маленький переходник и менять его при необходимости. В комплекте с макбуком всегда находится короткая вилка, которая вставляется сразу в корпус и длинная вилка на проводе. Так вот в европейских, американских и китайских коротких вилках отсутствует контакт заземления. Он есть только в британской вилке.
Короткая европейская вилка Apple не имеет контакта заземления
UPD: британская короткая вилка тоже не имеет контакт заземления внутри, хотя штекер заземления есть. Пруф.
И только удлиненная вилка с кабелем имеет контакт заземления. Это можно проверить, заглянув в место крепления вилки-насадки к блоку питания, внутри должны быть контакты, зажимающие шайбу заземления. Если их нет, ноутбук гарантированно будет биться током. Такое часто встречается на китайских поддельных блоках питания, даже на удлиненной розетке с кабелем.
Контакт заземления внутри съемной вилки
Заключение
Несмотря на банальность этой проблемы, мне постоянно приходится слышать новые теории ее происхождения, даже среди IT-шников. Если погуглить, находятся десятки тем, где люди жалуются на макбук под напряжением. Эта же проблема справедлива и для айфонов, подключенных к зарядному устройству.
Если вас беспокоит эта проблема вот пара советов:
Почему компьютер бьет током. Обьяснение для «чайников».
Мой студент прочитал статью, что человека убило током от usb разьема в компьютере.
И начали они выдвигать варианты:
1. Плохой блок питания.
Не верите? Возьмите вольтметр и измерьте напряжение, между корпусом компьютера/телевизора и батареей. (Если у вас розетка без заземления)
Не устанавливайте компьютер рядом с батареей, или с трубами или другим естественным заземлением. Ребенок может схватиться за корпус и его ударит.
Ересь! Ток ограничен емкостным сопротивлением Y-конденсатора фильтра.
( Y – конденсаторы предназначены для работы в тех местах, где выход их из строя угрожает жизни людей.)
автора сам не знает о чем пишет
в комментариях истина
«Напряжение 127 вольт со всей силой тока,что может выдать сеть»
ЛОЖЬ. ибо достаточно такой блок питания/компьютер подключить к сети с заземлением,и мгновенно возникнет КЗ и срабатывание автоматов/дифавтоматов/УЗО.А такое происходит ТОЛЬКО в том случае,если БП неисправен! Вторичная цепь исправного блока питания компьютера ВСЕГДА гальванически развязана с сетью,как и провод земли/корпуса.
если руки мыть и коленкой стиралку касаться, то щиплет. но не смертельно
меня бил током корпус системного блока, вытащил вилку из розетки, перевернул на 180 градусов, воткнул обратно, и проблема была решена
Предыстория: поменял 3 БП за 20 лет, причем пока ПК был на Celeron’e проблем с БП не было, как переехал в Воронеж и купил комп с корпусом ThermalTake начались траблы с получением разряда от ПК.
Структура цепи: ПК через вилку с заземлением подключен в сеть, по привычке кладу правую ногу на корпус, и если дотронуться до батареи шибанет током (по опыту, вроде не 220, но тоже неприятно). Так же можно замкнуть цепь взявшись рукой за ноутбук и прикоснувшись ногой к ПК, ощущения менее неприятные, но так же пробивает (обычно достается мой супруге).
Вопрос: это проблема с заземлением или проблемы с корпусом, или с БП, или у меня руки не из того места растут (компы собирал сам).
Автор делает утверждение, что на металлическом корпусе бытового электроприбора с ИБП ВСЕГДА присутствует опасный для жизни потенциал? Я всё правильно понял?
Ну и где взять эту землю в старых домах?
Всю проводку менять?
На стиралке есть как бы псевдоземля, через ноль.
С системником понятно, вилка 3 контакта, нужна земля в розетке. А что делать с ноутбуком? Там 2 штырька
По току там в средне 30-50ма, но этого вполне достаточно.
Ну так-то опасность представляет и телефонная зарядка, там тоже нет гальванической развязки.
А если у меня дома АОГВ и паровое не заземлено?
но вот если блок питания совсем копеечный эти элементы фильтра там редко ставить для экономии
Быстроремонт спортивных часов POLAR M400
Снимаем ремешок, крышку и плату с дисплеем. Модуль разъема снимается с платы простым вытягиванием на себя.
Снимаем силиконовую прокладку и отпаиваем платку со шлейфом. С помощью «утюга и паяльника» извлекаем гнилой разъем из пластикового стакана. В наличии был почти такой же, только с «юбкой» на конце, которую пришлось спиливать. По итогу получаем следующий набор:
Спиливаем кромку с разъема и смазав изнутри пластиковый стакан черным герметиком, вставляем в него. Дальше заполняем герметиком место между контактами разъема и одеваем на них плату. Припаиваем ее.
Остается собрать часы в обратной последовательности, очистив корпусные части от грязи и смазав слегка силиконовые прокладки силиконом.
Буквально сутки назад писал о том, что разбираю старый хлам. #comment_210916612
Вот и сегодня продолжил, между уборкой горбыля и ремонтом ящиков/столика/козла (мама урожай собирает, надо помогать.)
Опасная профессия
Лазерная мастерская. Как я станок собирал
Всем привет! Примерно год назад я запилил вот этот пост: Лазерная мастерская. Как мы на Wildberries выходили в котором рассказал как мы выходили на ВБ, и пообещал заинтересовавшимся запилить пост непосредственно о самом станке. Ну так вот, пилю. Вообще идея о станке зародилась ещё когда у меня была мастерская по ремонту электроники. Поэтому начал собирать станок с довольно таки немаленьким полем (90*160 см) прямо на столе в своей крохотной каморке около 4 квадратных метров. Не весь станок конечно, а только портал (балка по которой ездит непосредственно сама лазерная голова), к слову ее размер около 2 метров, а рабочий стол у меня 140 см.
Часть комплектующих очень удачно подвернулась на Авито в Казани, у человека который занимается ремонтом и восстановлением станков. У него были приобретены:
1. Направляющие и каретки для осей Х и У (10 тыс руб. за 4 метра направляющих и 3 каретки)
2. Полный набор механики, включающий в себя все ремни, шестерни, редуктора, лазерную голову, держатели всех трёх зеркал. (10 тыс руб.)
3. Очень мощные шаговые двигатели с обратной связью и драйвера к ним, 2 шт по 5 тыс руб.
По мелочи ещё купил датчик протока воды, концевики, всякие разные кнопки и тумблеры в общей сложности примерно на 1000-1500 р.
Отдельно фото направляющих из интернета, уж больно они мне понравились
К сожалению это всё что у него было, лазерную трубку заказывал в России и очень переживал, что она не доедет и расколется по дороге, вещь достаточно дорогая и хрупкая (около 30к на тот момент). Труба Reci W2 мощностью 100 Вт, доехала нормально, упаковка достойная, коробка ещё была в жёсткой обрешетке.
Блок питания трубы, контроллер, зеркала и линзы и прочие мелочи заказал на Али, цены на скрине

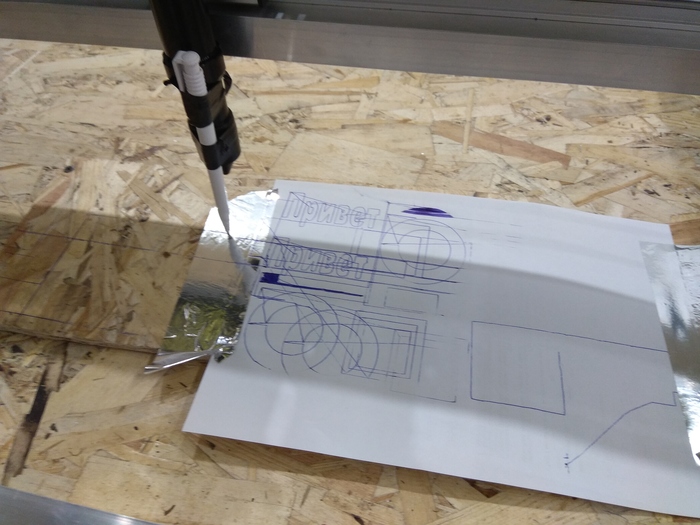

Как писал в начале поста, портал, она же ось Х собирал на столе и даже успешно запустил ее. В качестве профиля использовал алюминиевую профильную трубу 70*25*2.5 мм, о чем в дальнейшем немного пожалел, в центре портал немного провисает

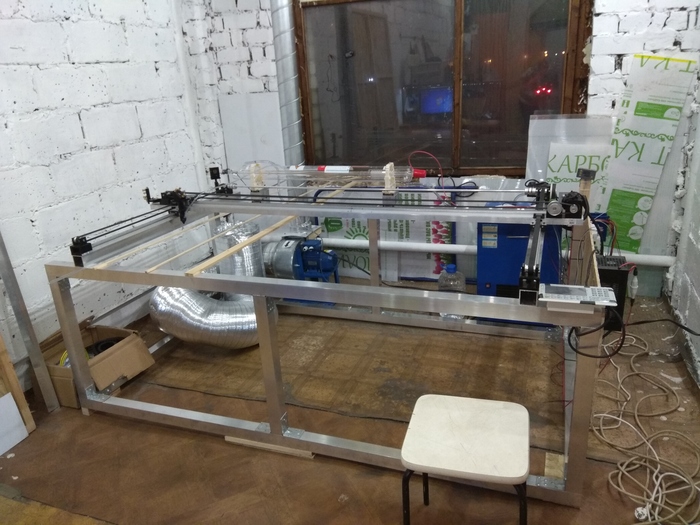

На этом этапе стало понятно, что дальнейшая сборка возможна только в более просторном помещении, которое было найдено и потом и стало нашей мастерской. Заказал профиль уже посерьёзнее для каркаса станка, алюминиевая труба 50*50*3 мм, около 15 метров, цену уже не помню, да и с нынешним ростом стоимости металла думаю уже не актуально.
Нарезал трубу, для этого пришлось купить торцовочную пилу, но в дальнейшем ни разу не пожалел о покупке. Вещь очень нужная и крутая. Чертежа никакого не было, все держал в голове и на примитивных набросках. Но вроде получилось неплохо.

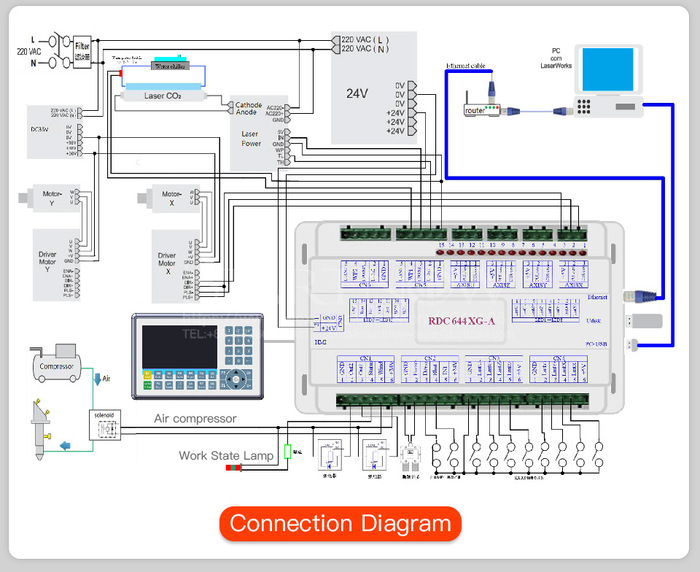

Всё скрепил, подключил движки и контроллер, в его инструкции есть очень подробная схема подключения, так что если есть хотя бы небольшие знания в электронике, вы справитесь
Запускаем на столе

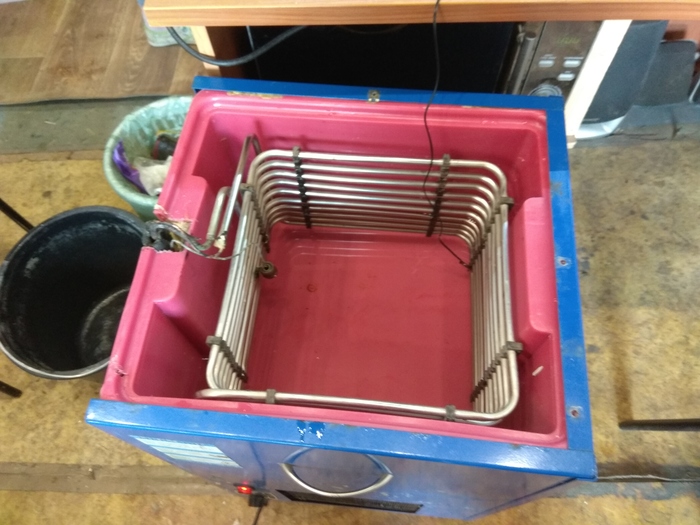

В качестве охлаждения использовал пивной охладитель, выкинув из него трубки для пива и просто бросил в резервуар аквариумную помпу.

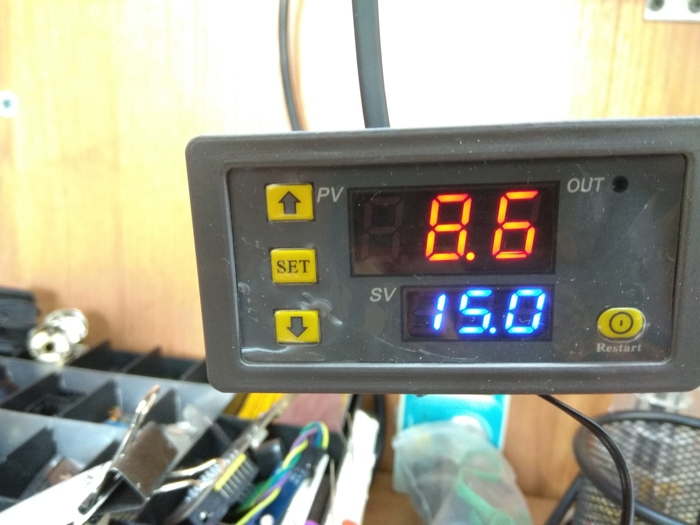

Установил термостат тоже с Али, чтобы ненароком не переохладить трубу. Это чревато выпадением конденсата и поломкой трубки.

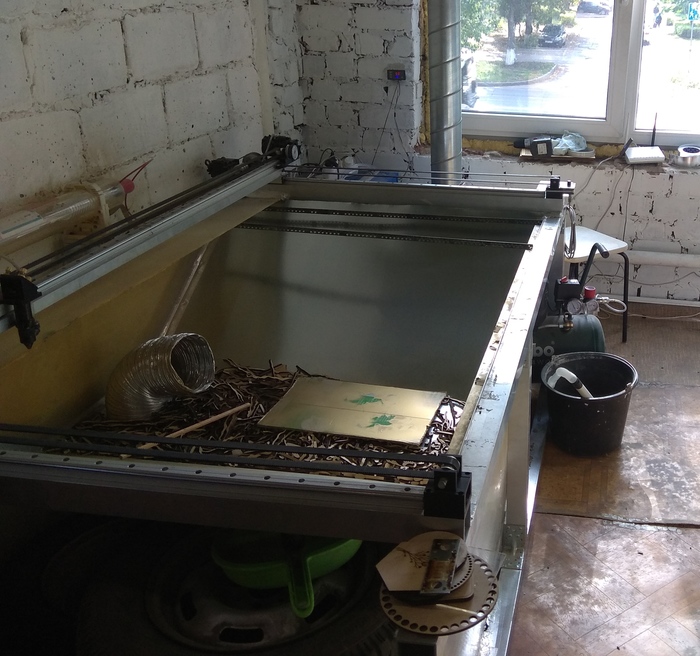

Наконец то установил трубку и провел первый тест работы именно лазерного излучателя.
Сделал юстировку (тонкая настройка зеркал) чтобы луч из трубы бил точно в центр фокусирующей линзы, установленной в лазерной голове. Попробовал что то вырезать, задымил все помещение и понял, что нужно вплотную заняться вытяжкой, к чему незамедлительно приступил. Купил вытяжной вентилятор 0.25 кВт, гофру, трубы. Повезло, что в помещении было три фазы, без них пришлось бы выбирать другой вентилятор. Вся вытяжка обошлась около 10к.

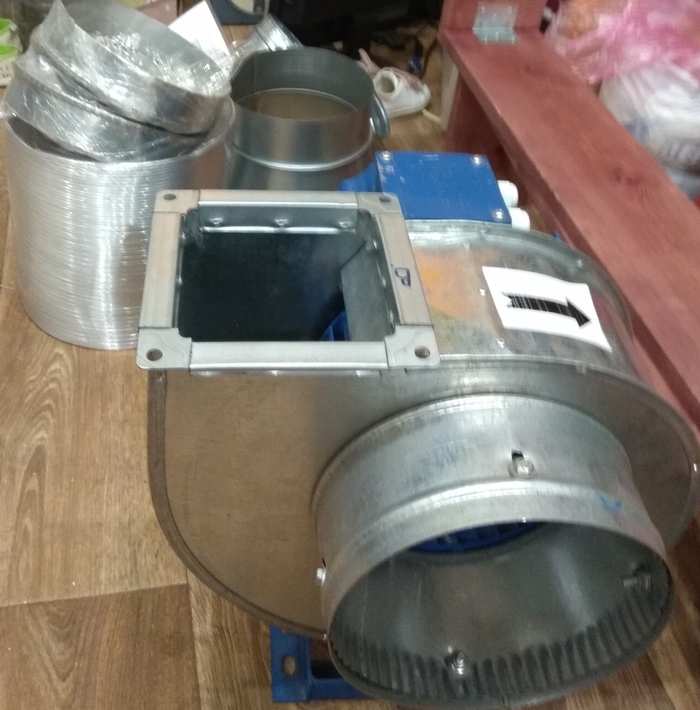

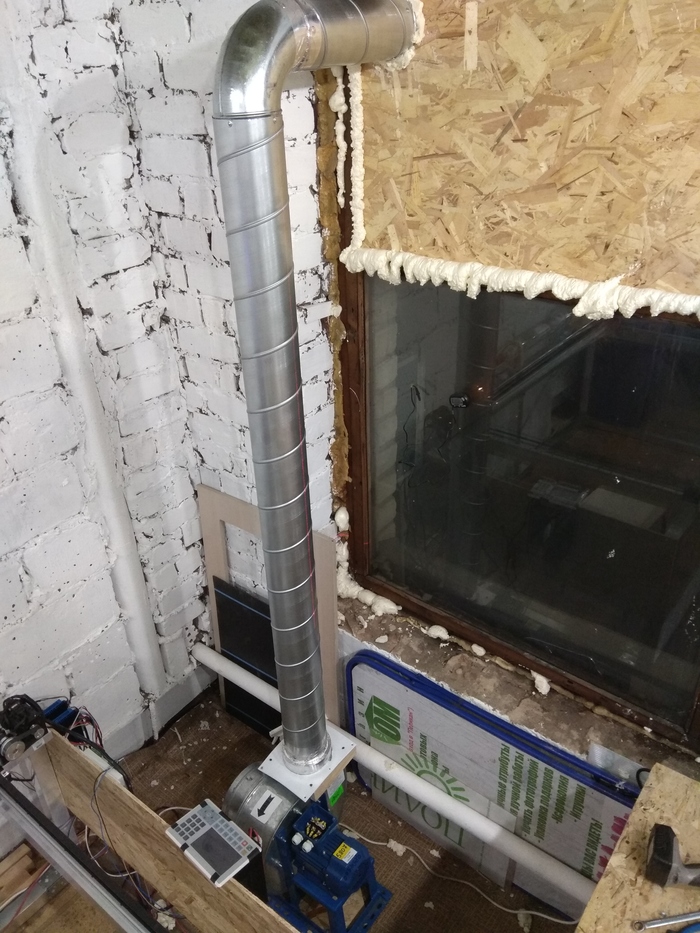

Изначально гофру от вытяжки приходилось подставлять под место реза, т.к обшивки у станка ещё не было.
Но резать уже было можно, станок я запустил накануне Нового года, поэтому резали шары (осторожно, громкий звук в видео)

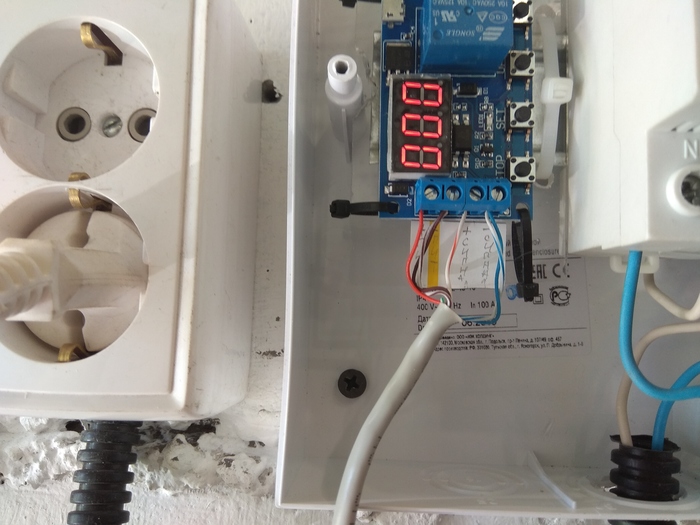

Чуть не забыл, в сопло лазерной головки помимо луча лазера ещё нужно подавать воздух из компрессора. Для этого был приобретен безмасляный (чтобы масло не пачкало линзу) компрессор. Но он достаточно шумный и в дальнейшем был заменён на малошумный. Вытяжка поначалу включалась вот таким контроллером, тоже с Али. Он включал вытяжку с началом резки и выключал через пару минут после окончания, чтобы дым успел выйти из станка.

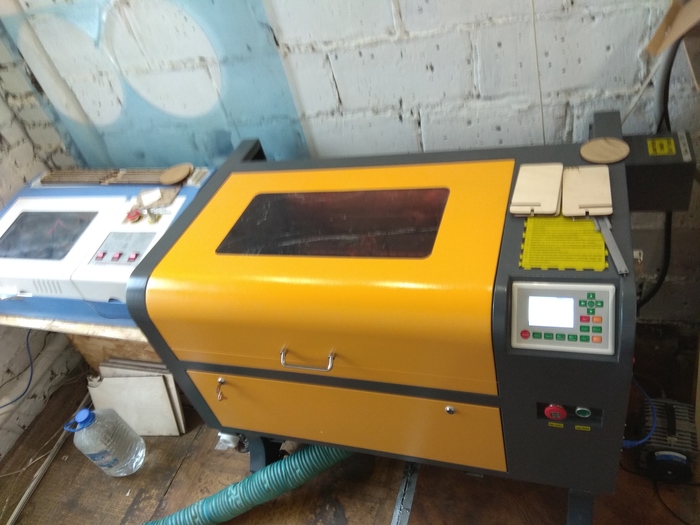

В дальнейшем был исключен, т. к. появились другие станки и теперь вытяжка включается вручную в начале рабочего дня и выключается также вручную вечером. Вот кстати они. Уже заводские варианты, второй раз собирать с нуля уже не было времени
Надеюсь было интересно, на вопросы готов ответить в комментах. Ну и бонусом ещё пара фоток с нашего мини производства оставлю в комментах, т.к. уже лимит блоков в посте. Спасибо за внимание)
Любопытно
Привет коллеги и конкуренты.

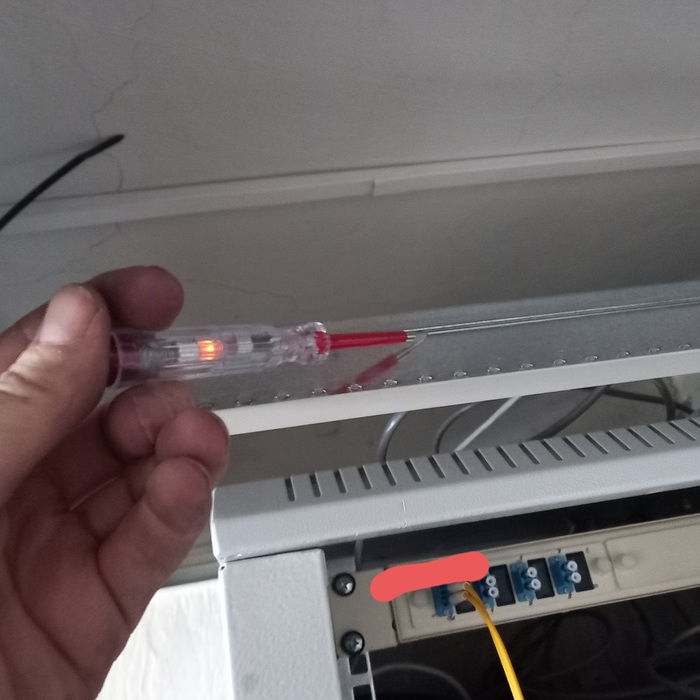

Любопытно стало. Хоть кто-то из вас проверяет напряжение на подвесном потолке? Тестера не было у меня, а индикатор всегда с собой. Элктронным индикаторам не доверяю. По ощущениям 220 В там точно было. ТШ заземлён надёжно.
Хорошо что в кепке всегда работаю. Вдарило лишь по одной руке. Рука была между профилем и ТШ.
Я теперь буду проверять.
В копилку лиги тупых

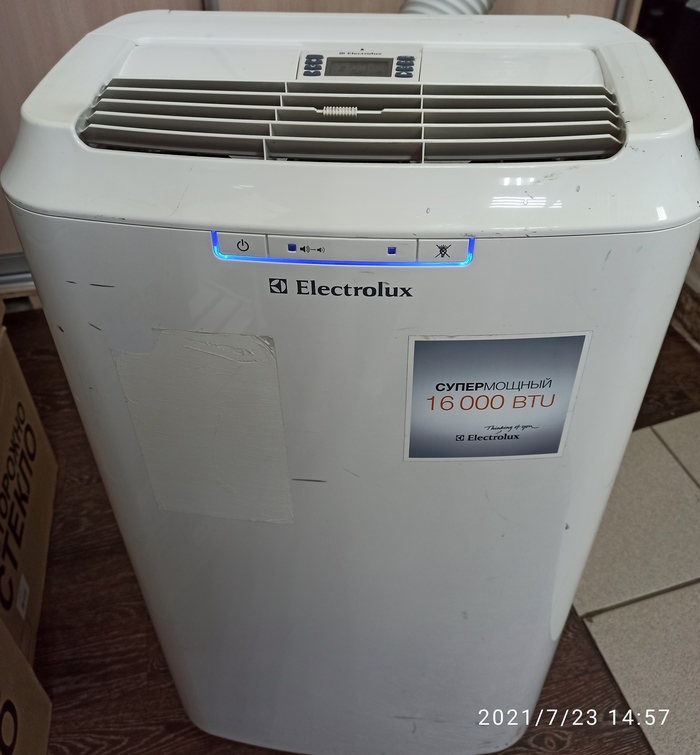

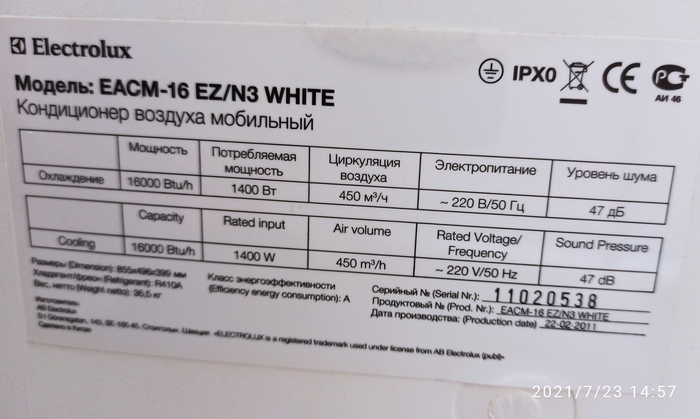

Друзья, если собираетесь включить что-то энергоемкое в электросеть через удлинитель, пожалуйста, разматывайте удлинитель полностью.
