Критерий для срабатывания аккустического сигнализатора выполнен что это
Критерий для срабатывания аккустического сигнализатора выполнен что это
Проверка кодов ошибок панели приборов
1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.
3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
5. При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд.
Загорелся чек
Доброго времени суток дорогой читатель моих бортжурналов! Сегодня расскажу о том, как в один прекрасный день заметил у себя на приборке чек. Вроде как ничего не предвещало беды, машину рядом с бмв не парковал, мотор в отсечку не крутил, заправлялся там же где обычно. Открыл капот, проверил уровень масла, антифриза, двигатель работает ровно, потерю мощности не заметил. Сброс клеммы с аккумулятора результата не дал.
Поскольку диагностических приборов у меня нет, решил сделать самодиагностику через штатный бортовой компьютер. Для этого необходимо зажать на приборке кнопку сброса суточного пробега и не отпуская включить зажигание. Загораются все лампочки и стрелки начинают делать полный оборот. После этого нажимаем верхнюю клавишу на подрулевом переключателе (у меня почему-то нужно было нажать кнопку сборса суточного пробега) 2 раза, первый раз показывает версию прошивки, второй раз оошибки. Добавлю коды ошибок на всякий случай.
2-повышенное напряжение бортовой сети;
3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е-определение ошибки в пакете данных, заложенном в EEPROM.
В моём случае самодиагностика через бортовой компьютер ничего не показала, пусто, ни одной ошибки, но чек горит. На следущий день посмотрели через профессиональный прибор, ошибка оказалась в датчике тормоза. Время было вечернее, но избавится от чека очень хотелось. В круглосуточном магазине объяснили, что датчики бывают разные. Лучше снимите принесите, сделайте фото. Для того чтобы снять этот датчик понадобится ключ на 19 и достаточно гибкая спина))

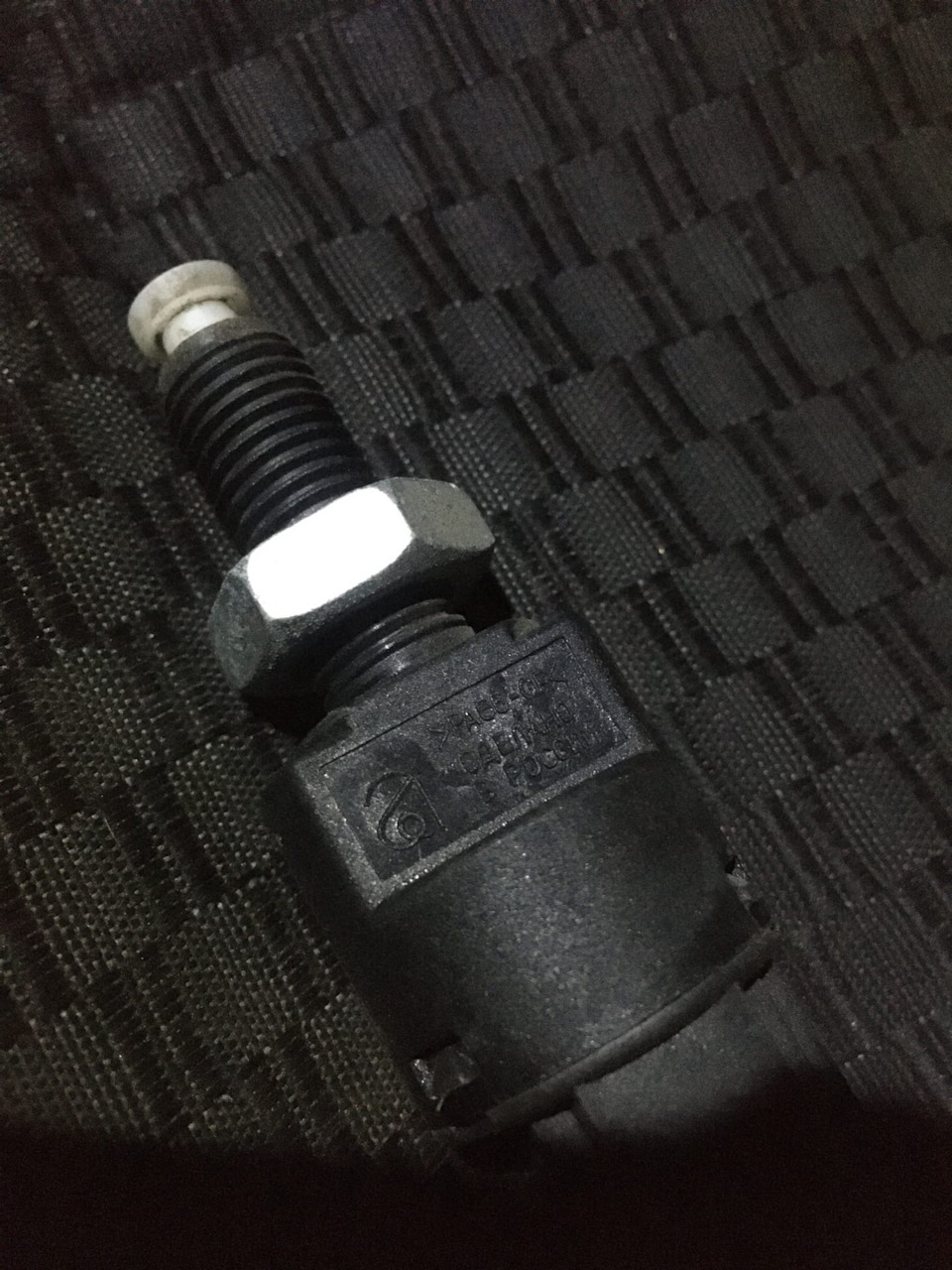

Купив и установив новый датчик, нужно было как-то сбросить чек, для этого открутил клемму от аккумулятора, немного подождал, ставлю обратно, завожу, а чек как горел так и горит. Не понятно, отъехав в другое место опять снимаю клемму с аккумулятора, жду подольше и опять чек не сбрасывается. Не найдя в интернете ничего полезного. Очередной раз завожу машину и о чудо, чек пропал. На этом история о, пожалуй, единственной поломке моей приоры заканчивается. Спасибо за внимание!
Диагностические сигналы комбинации приборов.
Вопрос: У меня при запуске двигателя что-то пищит пять раз… Это иммобилайзер? И что он мне хочет сказать? Автомобиль приора…
На автомобилях Приора и Калина комбинация приборов выполняет и некоторые диагностические функции, причем информация о каких-то проблемах выдается звуковыми сигналами, так называемыми «пиками».
Ниже Приведена расшифровка звуковых сигналов и алгоритм пользования системой тестирования…
Расшифровка кодов ошибок и критерии их возникновения
Проверка кодов ошибок панели приборов
1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.

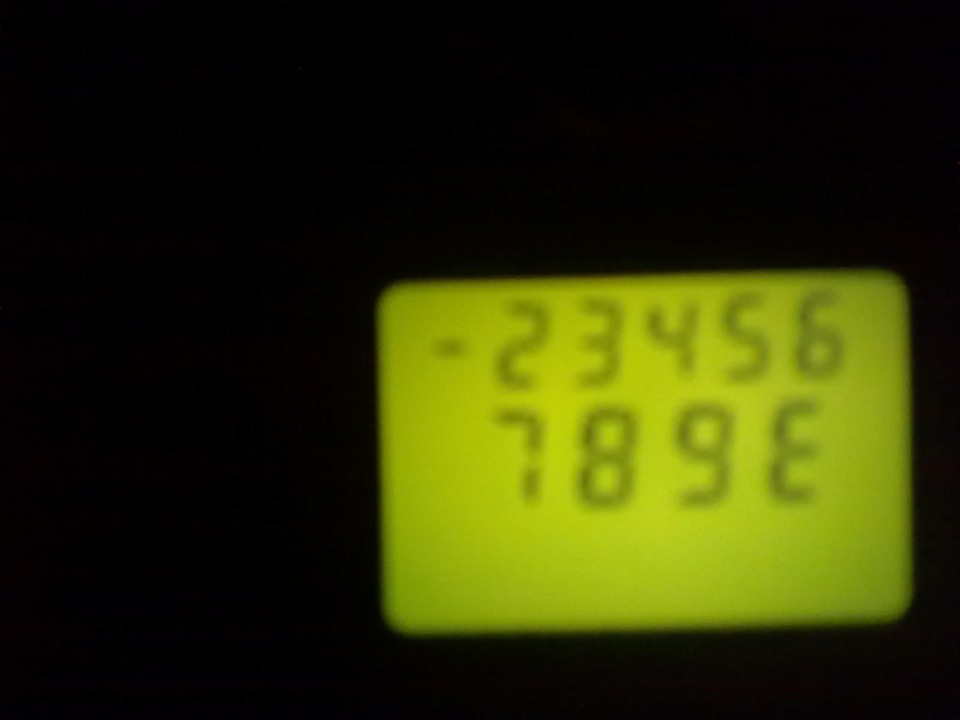

3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
4. Еще раз нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии):
2 Избыточное напряжение
3 Ошибка датчика уровня топлива*
4 Ошибка датчика температуры охлаждающей жидкости*
5 Ошибка датчика наружной температуры**
6 Перегрев двигателя***
7 Аварийное давление масла***
Е Распознавание ошибки в пакете данных, заложенном EEPROM
* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;
** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);
*** – сопровождается акустическим сигнализатором.
1. Акустические сигнализаторы.
Все акустические сигнализаторы выводятся только при включенном зажигания и при наличии определенных критериев. Если несколько критериев параллельно активны, сигнализаторы должны выводиться в последовательности их поступления друг за другом с паузой от 1,5 до 2,5 сек.
2. Перегрев двигателя.
Критерий: индикация температуры охлаждающей жидкости ≥ 115°С.
Сигнал: постоянный звук в течение 5 сек.
Прекращение: стрелка указателя температуры охлаждающей жидкости падает до ≤ 110°С.
Повторение: стрелка указателя температуры охлаждающей жидкости падает до ≤ 110°С, затем повышается снова до ≥ 115°С.
3. Аварийное давление масла.
Критерий: число оборотов двигателя ≥1000 об/мин; вход «давления масла» активный в течение 10 сек.
Сигнал: постоянный звук в течение 5 сек.
Прекращение: вход «давление масла» не активный или число оборотов ≤ 900 об/мин.
Повторение: вход «давление масла» активный, число оборотов снизилось до ≤ 900 об/мин., а затем снова повысилось в течение 10 сек. ≥ 1000 об/мин.
4. Дефект тормоза (сигнализатор износа накладок колодок передних тормозов). Критерий: вход «дефект тормоза» активный в течение 10 сек.
Сигнал: 0,5 сек вкл/0,5 сек выкл 5 повторений. Прекращение: вход «дефект тормоза» не активный. Повторение: вход «дефект тормоза» активный в течение 10 сек.
Критерий: число оборотов ≥ 1000 об/мин, вход «батарея» в течение 60 сек активный.
Сигнал: 0,5 сек вкл./0,5 сек выкл. 5 повторений.
Прекращение: вход «батарея» не активный или число оборотов ≤ 900 об/мин.
Повторение: вход «батарея» активный и число оборотов снизилось до ≤ 900 об/мин, а затем снова повысилось в течение ≥ 60 сек до ≥ 1000 об/мин.
6. Ремни безопасности не пристегнуты при включении зажигания. Критерий: зажигание включено, ремни безопасности (еще) не пристегнуты.
Сигнал: 0,5 сек вкл./0,25 сек выкл./0,25 сек вкл./0,25 сек выкл., 5 повторений.
Критерий: включение сигнализатора резерва топлива.
Сигнал: 0,25 сек вкл/0,25 сек выкл, 2 повторения.
Диагностика
Проверка кодов ошибок панели приборов
1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.
3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
4. Еще раз нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии):
2 — повышенное напряжение бортовой сети;
3 — ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4 — ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5 — ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6 — перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7 — аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е — определение ошибки в пакете данных, заложенном в EEPROM.
5. При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд.

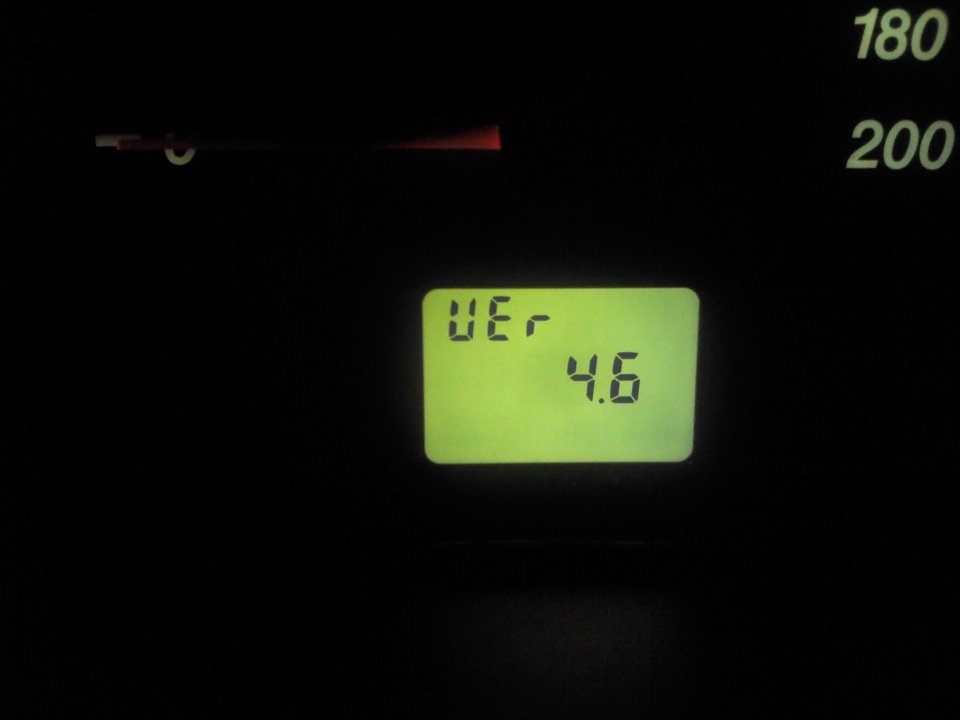

6. Еще раз нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — система вернулась к состоянию пункта 2.
Не все опции доступны! Зависит от версии программного обеспечения щитка приборов!
Панель отправки комментариев Отменить комментарий
Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.
типо перегрев
это обозначение — (7 — аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е — определение ошибки в пакете данных, заложенном в EEPROM.)
только не понятно последние
Лада Приора Хэтчбек 2009, 98 л. с. — наблюдение
Машины в продаже
Комментарии 73
Вынес я вчера мозг автосервису! Сделали полную диагностику электрооборудования, выяснили что у меня на панеле датчик плюсует примерно 10 градусов, поэтому не пищит у меня. Также поменяли помпу сейчас вроде все нормально, но датчик все также работает с плюсом 10 градусов. Так что я думаю у нас с тобой разные ситуации.
хм. ну помпу мы тож меняли. ладно спасибо
Вчера у меня повторилась такая же фигня! Поменяли датчик температуры который стоит под термостатом на блоке. Поменяли из-за того что при подключении еще раз к компу опять вылезла разница между фактическим показателем и тем что на приборке. Сегодня в пробке потыкался вроде все гуд темп выше 106 не поднимается при 102 врубается карлосон.
на десятке бывшей тоже при включении потребителей питания стрелка температуры ползла в красную зону, вплоть до длинного писка приборки)))))
масса на кузов была пробита и окислилась. поменял, немного помогло. но проблема не исчезла(
это не перегрев, у тя генератор тупит, так же было на двенашке, когда врубал, музыку на полную, под замену диодный мост, и регулятор напряжения, и всё прошло
а чо по цене выйдет примерно?
диодный мост рублей 350, регулятор 200, а замена не знаю, я сам менял, там минут 10 делов
спасибо. надо будем попробывать.
Вот сразу такая мысль пришла)
Поясню немного почему.
получаеццо с музлом «просадка» напруги, плюс может еще контакт где-то на нем хреновый, ну или на всей цепи датчика, с какой-нидь стороны )
и поэтому при отборе мощности на музон, он думает что двиг перегрелся, ну а дальше дело техники, стрелка, пищалка.
Просто не всегда может быть и гена, нужно его померять для начала, скока выдает, просто может аккум уже не может даже норму добрать.
Кароч начни с малого, надеюсь что не гена у тя, а то эт е*** такая xDDD
акум новый стоит месяца больше 3 х месяцов. музон нормальный. стрелка прыгает когда баса д**** наваливается. проводка мистири самая толстая что была. взял. других проводов не было. хз чо там бл* но когда саб отключаешь такое херни по менее наблюдается. не так скочет. и самое интересно днем когда жара. наваливаешь с сабом, стрелка норм держит. как вечер, так все стрелка вверх поплыла
ну емкость батарейки падает при понижении температуры и изменении влажности, эт нормально.
Вон вечером в ливень попробуй карбовое че-нидь завести, с полуживым аккумом, и так се проводкой, ну там утечки тока где-нидь или чо.
Знаю проверено на личном опыте. Поменял батарейку и заводилась с пол тыка, хотя днем и на старой заводилась норм.
ну заводиться она с пол оборота. все норм. тьфу тьфу тьфу 😀
возьми прибор и проверь сопротивление
это масса мозги парит, вот и скочит так стрелка…закрути массовый провод)))
надо будет. спасибо
А где можно посмотреть коды ошибок с панели?
Коды ошибок, доступ к которым осуществляется через штатный БК автомобиля :
1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.
3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
4. Еще раз нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии):
2 — повышенное напряжение бортовой сети;
3 — ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4 — ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5 — ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6 — перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7 — аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е — определение ошибки в пакете данных, заложенном в EEPROM.
5. При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд.
6. Еще раз нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — система вернулась к состоянию пункта 2.
7. Если не нажимать никаких кнопок управления примерно 15-30 секунд, панель переходит в рабочее состояние.
Коды ошибок и неисправностей, доступ к которым осуществляется через подключаемый БК ( пример – Multitronic ), или же на диагностическом оборудовании :
P0102—Низкий уровень сигнала датчика массового расхода воздуха (ДМРВ).
P0103—Высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).
P0112—низкий уровень сигнала датчика температуры впускного коллектора (ДТВ).
P0113—Высокий уровень сигнала датчика температуры впускного коллектора (ДТВ).
P0116—Выход сигнала датчика температуры охлаждающей жидкости (ДТОЖ) за допустимый диапазон.
P0117—Низкий уровень сигнала датчика температуры охлаждающей жидкости (ДТОЖ).
P0118—Высокий уровень сигнала датчика температуры охлаждающей жидкости (ДТОЖ).
P0122—Низкий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ).
P0123—Высокий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ).
P0130—Неверный сигнал датчика кислорода № 1 до нейтрализатора.
P0131—Низкий уровень сигнал датчика кислорода № 1 до нейтрализатора.
P0132—Высокий уровень сигнал датчика кислорода № 1 до нейтрализатора.
P0133—Медленный отклик на обогащение или обеднение датчика кислорода № 1 до нейтрализатора.
P0134—Отсутствие сигнала (обрыв цепи) датчика кислорода № 1 до нейтрализатора.
P0135—Неисправность цепи нагревателя датчика кислорода № 1 до нейтрализатора.
P0136—Короткое замыкание на массу цепи датчика кислорода № 2.
P0137—Низкий уровень сигнал датчика кислорода № 2 после нейтрализатора.
P0138—Высокий уровень сигнал датчика кислорода № 2 после нейтрализатора.
P0140—Отсутствие сигнала (обрыв цепи) датчика кислорода № 2 после нейтрализатора.
P0141—Неисправность цепи нагревателя датчика кислорода № 2 после нейтрализатора.
P0171—Система топливоподачи (топливовоздушная смесь) слишком бедная.
P0172—Система топливоподачи (топливовоздушная смесь) слишком богатая.
P0201—Обрыв цепи управления форсункой 1-го цилиндра.
P0202—Обрыв цепи управления форсункой 2-го цилиндра.
P0203—Обрыв цепи управления форсункой 3-го цилиндра.
P0204—Обрыв цепи управления форсункой 4-го цилиндра.
P0261—Короткое замыкание на массу цепи управления форсункой 1-го цилиндра.
P0262—Короткое замыкание на источник бортовой сети цепи управления форсункой 1-го цилиндра.
P0264—Короткое замыкание на массу цепи управления форсункой 2-го цилиндра.
P
Не могу понять, что значат эти ошибки…
Облазил и не нашел как расшифровать коды ошибок…
Помогите узнать, что они означают?
Лада Приора Хэтчбек 2012, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — наблюдение
Машины в продаже
Комментарии 12
2 — повышенное напряжение бортовой сети;
3 — ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4 — ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5 — ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6 — перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7 — аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Ты просил тебе ошибки расшифровать, я тебе скинул.
Спасибо! Но просто в ней нет расшифровки этой ошибки…
какой расшифровки нет?
Коды ошибок, доступ к которым осуществляется через штатный БК автомобиля :
1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.
3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
4. Еще раз нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии):
2 — повышенное напряжение бортовой сети;
3 — ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4 — ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5 — ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6 — перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7 — аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е — определение ошибки в пакете данных, заложенном в EEPROM.
я у себя тоже не пойму: в верхнем делении показывает 3.4.5, а нижнем деении 8 и все. Тоже не могу разобраться может кто и мне подскажет?
