Круиз контроль в автомобиле что это
Что такое круиз контроль в автомобиле
Современный автомобиль оснащается большим количеством вспомогательных систем, которые облегчают процесс управления автомобилем. Причем количество этих систем постоянно увеличивается, но есть и те, которые появились достаточно давно, среди них и круиз-контроль. Но не смотря на это, далеко не все знают, что это за система и для чего она нужна. Все потому, что особой популярности круиз-контроль в европейских странах не сыскал, и далеко не все производители его устанавливают. И все же разберемся, что такое круиз-контроль в автомобиле, для чего он нужен и как им пользоваться.
Для чего нужен круиз контроль в автомобиле
Изображение круиз контроля на приборной панели
Круиз-контроль – вспомогательная система автомобиля, основная задача которой – поддержание заданной скорости движения. Она является полезной при длительных поездках по загородным трассам, в городе же от нее никакой пользы нет.
Если авто выехало на длинный участок трассы, водитель просто устанавливает определенный скоростной режим, и система его поддерживает независимо от дорожных условий (подъем, спуск). При этом водителю нет необходимости жать на педаль акселератора, что позволяет ему более комфортабельно расположиться и расслабить ноги. В итоге, водитель в меньшей степени устает от длительных переездов.
Данная система далеко не новинка, ей уже почти полвека. Изобретена она была в США, и там она более востребована. Устанавливаться круиз-контроль может на автомобили с любыми типами двигателей и трансмиссий (АКПП, механика).
Пассивный круиз контроль
Существует два типа круиз-контроля: пассивный и адаптивный. Пассивный круиз-контроль – простая по конструкции система, которая способна поддерживать только заданный скоростной режим. Состоит она обычно из блока управления, нескольких датчиков и привода дроссельной заслонки.
Работает пассивная система достаточно просто – водитель, при достижении скорости, которую считает оптимальной, включает в работу круиз-контроль. Электронный блок посредством датчиков фиксирует скоростной режим и положение дроссельной заслонки. При изменении условий движения (подъем, спуск), датчики сигнализируют об этом, и блок управления подает сигнал на привод дроссельной заслонки, который и осуществляет необходимые действия с дросселем (открывает, закрывает), чтобы поддерживать заданный скоростной режим.
Читайте также: Что такое климат контроль в автомобиле и чем он отличается от кондиционера.
Адаптивный круиз контроль
Датчики адаптивного круиз контроля
Адаптивный круиз контроль – новое поколение круиз-контроля. Она уже не только поддерживает заданный режим движения, но еще и учитывает дорожную ситуацию. Для этого в систему включают дополнительные датчики, радары, камеры.
Благодаря такой системе существует возможность «привязать» свое авто к идущему впереди. Такой круиз-контроль «следит» за впереди идущем автомобилем, и полностью подстраивается под ее скоростной режим, удерживая при этом безопасную дистанцию между авто.
Вот для этого в конструкцию и включены дополнительные датчики, камера и радар. Они позволяют привязаться к другому авто и поддерживать его скорость движения. Если «ведущий» автомобиль изменит скорость, датчики «уловят» это и передадут сигнал на ЭБУ круиз-контроля, а тот в свою очередь задействует привод, чтобы установить необходимый режим.
Некоторые виды адаптивной системы могу также брать в расчет и дорожную разметку, то есть, круиз-контроль будет следить за тем, чтобы автомобиль не покинул выбранную полосу движения.
Отметим, что круиз-контроль не является системой, которая работает в автоматическом режиме. Чтобы его задействовать, водителю необходимо его включить.
Читайте также: Чем отличается вариатор от автомата и что лучше.
Видео о круиз контроле
Читайте также: Что такое ЭБУ в автомобиле и какие функции он выполняет.
Как пользоваться круиз контролем
Блок кнопок для управления круиз контролем
Для удобства работы с системой, блок ее управления располагается на рулевом управлении. При этом, с его помощью можно не только включать и выключать систему, но еще и изменять условия ее работы.

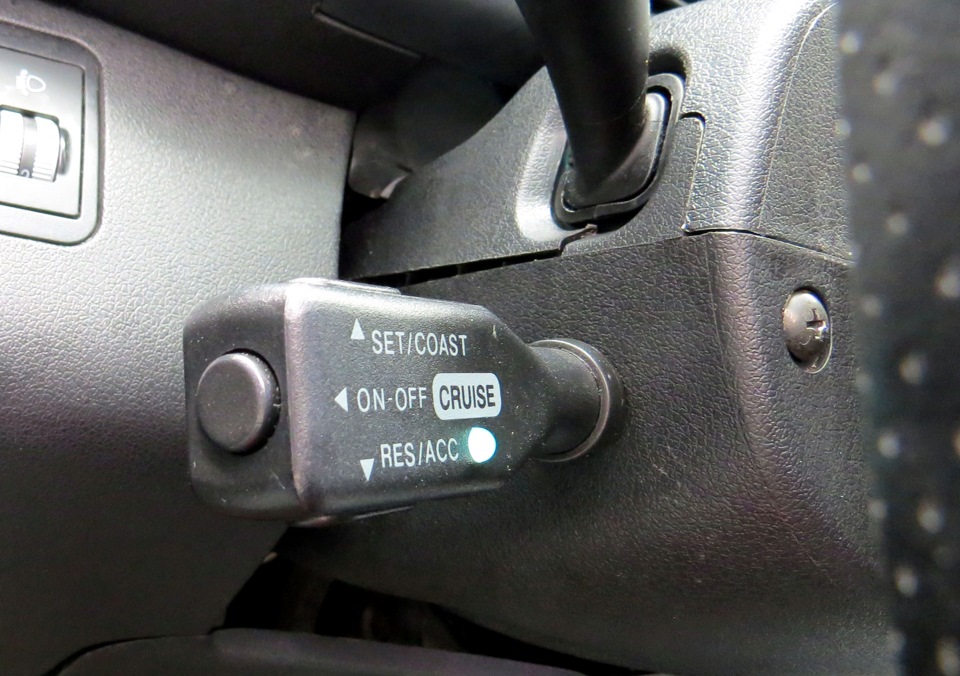

Блок управления круиз-контролем обычно состоит из нескольких клавиш:
Дополнительно, для управления работой круиз контроля используется и педаль тормоза, а также педаль сцепления – у автомобиля с механическая КПП. Любое, даже незначительное нажатие на эти педали отключает круиз-контроль, то есть авто переходит на ручное управление акселератором и заданный скоростной режим уже не поддерживается.
В системах, у которых отсутствует клавиша «ON/OFF», включение осуществляется нажатием на «SET/ASSEL», а выключение – нажатием на тормозную педаль.
При отключении круиз-контроля, к примеру, при небольшом притормаживании, достаточно нажать на «RESUME», чтобы снова включить, причем он вернется к режиму, который был задан до отключения. Но стоит отметить, что круиз-контроль не способен долго хранить данные по скоростному режиму, поэтому возврат к нему при помощи «RESUME» может быть только при кратковременных отключениях.
В целом, круиз-контроль – достаточно полезная система, но только при длительных поездках. В городе от нее толку будет мало, особенно учитывая, что она обычно не работает на скоростях ниже 40 км/ч.
Что такое круиз контроль в автомобиле, для чего он нужен?
Круиз-контроль часто пугает водителей, которые никогда не использовали его, так как когда убираешь ногу с педали газа, а машина не замедляется, возникает чувство, что ты не контролируешь её. Как только вы узнаете, как работает круиз-контроль, и привыкнете к нему, вы сможете найти реальную пользу от его использования.
Функция круиз-контроля в машине может сделать продолжительные поездки более удобными и может даже помочь сэкономить деньги на топливе. Кроме того, функция круиз-контроля позволит вам поддерживать лимит скорости и избегать штрафов за превышение скорости. Круиз-контроль в первую очередь подходит тем, кто будет ехать с постоянной скоростью и без постоянных остановок – к примеру, на автомагистрали или шоссе.
Что такое круиз-контроль?
Цель системы круиз-контроля состоит в том, чтобы точно поддерживать скорость, установленную водителем, без какого-либо вмешательства. То есть, не нажимая на педаль акселератора.
На самом деле, самые ранние варианты круиз-контроля использовались еще до создания автомобилей. Изобретатель и инженер-механик Джеймс Уотт разработал одну из версий уже в 17 веке, что позволило паровым двигателям поддерживать одинаковую скорость поднимаясь вверх и опускаясь вниз по склонам. Круиз-контроль, как мы его знаем сегодня, был изобретен в конце 1940-х годов, когда возникла идея использовать электрически управляемое устройство, которое могло бы управлять скоростью на дороге и регулировать дроссель.
Как он работает?
Система круиз-контроля контролирует скорость вашего автомобиля так же, как и вы – регулирует нажатие на педаль газа. Однако круиз-контроль зажимает дроссельный клапан с помощью кабеля, подключенного к приводу, а не при нажатии на педаль. Дроссельный клапан управляет мощностью и скоростью двигателя, ограничивая количество воздуха, которое он потребляет (поскольку это двигатель внутреннего сгорания).
Водитель может установить круиз-контроль с помощью круиз-переключателей, которые обычно содержат:
Они обычно расположены на руле или рычаге указателя поворота. Регулятор SET устанавливает скорость автомобиля. Одно нажатие ускорит его на 1 км/ч, два на 2 км/ч и так далее. Нажатие на ручку в противоположном направлении приведет уменьшению скорости. Как функция безопасности, система круиз-контроля отключается при нажатии на педаль тормоза.
Однако с увеличением числа автомобилей на дорогах, функциональность обычного круиз-контроля становится устаревшей. Адаптивный круиз-контроль быстро набирает популярность и не без оснований!
Как работает адаптивный круиз-контроль?
Водитель устанавливает максимальную скорость, подобно тому, как это можно сделать с обычным круиз-контролем. Радиолокационный датчик, расположенный в передней части автомобиля, обнаруживает движение впереди него и следит за автомобилем спереди. Этот датчик затем контролирует скорость вашего автомобиля, так что всегда остается 2-3 секунды до автомобиля впереди.
Используя вход с радиолокационных датчиков, компьютерный блок измеряет расстояние до автомобиля, который едет спереди, и вычисляет скорость в зависимости от этого. Если одновременно есть несколько машин в поле покрытия датчика, он автоматически выбирает, какой из автомобилей должна отслеживать система.
В частности, если вы приближаетесь к более медленному или неподвижному автомобилю, адаптивный круиз-контроль притормозит автомобиль, запуская корректирующие элементы в системе управления двигателем, и при необходимости, в тормозной системе.
АКК очень добросовестен, когда дело касается безопасности. Если вы едете слишком близко к машине впереди, он предупредит вас в два этапа. Во-первых, он будет предупреждать вас визуальными и акустическими сигналами, а затем коротким торможением. При необходимости система полностью остановит ваш автомобиль.
Независимо от технологии, AКК работает день или ночь, но его возможностям препятствуют экстремальные условия, такие как сильный дождь, туман или снег.
Будущее применение AКК
Несколько лет назад лет Google запустил свой беспилотный автомобиль, который полностью полагается на технологию автономного круиз-контроля.
Беспилотный автомобиль от google
Этот автомобиль имеет в общей сложности восемь датчиков. Наиболее заметным является вращающаяся крыша Lidar — камера, которая использует массив из 32 или 64 лазеров для измерения расстояния до объектов, чтобы создать 3D-карту на расстоянии 200 м, что позволяет автомобилю анализировать потенциальные опасности.
После тщательного тестирования Google объявил, что его беспилотные автомобили проехали более 700 000 миль (1,12 миллиона километров) без зарегистрированного несчастного случая, вызванного одним из беспилотных. Это впечатляющая цифра, учитывая, сколько несчастных случаев происходит каждый день из-за человеческой ошибки.
Некоторые преимущества использования функции круиз-контроля
Вы можете с комфортом совершать длительные поездки, не напрягая ноги, чтобы удерживать их в одном положении долгое время. При включенном круиз-контроле вы можете сидеть, расслабив правую ногу и управлять своим автомобилем.
Если вы любите ускоряться — функция круиз-контроля может быть вашим лучшим другом. Активируйте эту функцию для поддержания максимальной скорости и избегайте штрафов за превышение скорости.
Поддержание постоянной скорости может помочь вам сэкономить топливо. Большинство водителей довольно непоследовательны в поддержании заданной скорости, постоянно замедляясь и ускоряясь вы тратите больше топлива, чем когда едете с постоянной скоростью.
Почему автомобиль может ускоряться, спускаясь с горы?
Поскольку круиз-контроль обычно просто управляет дроссельной заслонкой, а не тормозами, есть очень мало способов предотвратить ускорение машины. Таким образом, если двигатель недостаточно силен, чтобы удерживать автомобиль на заданной скорости, он будет ускоряться (из-за отсутствия торможения двигателем — круиз-контроль ведь не может понизить передачу) при движении вниз по склону, даже если круиз-контроль полностью отпустил педаль газа.
Большинство современных АКПП имеют логическое управление которое позволяет им синхронизироваться с круиз-контролем. Если скорость превышает заданную, система переключит передачу на пониженную, чтобы обеспечить торможение двигателем и попытаться удержать заданную скорость.
Напоследок представляем вам видео, в котором тестируется система адаптивного круиз-контроля в реальных условиях:
Понравилась статья? Поделитесь в соц. сетях:
Принцип работы круиз-контроля и инструкция по использованию
Круиз-контроль является специальным устройством, обеспечивающим удобство дальних поездок, да и ближних тоже. Благодаря ему на машине поддерживается одна и та же скорость вне зависимости от качества дороги, причем водителю даже не нужно особо следить за этим. В городах, из-за не отличающейся постоянством скорости машин, круиз-контроль, в общем-то, ни к чему. Вот при поездке за город или между городами может очень даже пригодиться. А для того, чтобы круиз-контроль был востребован, и можно было оценить его важность, нужно ездить на большое расстояние. Само собой, такая система важнее всего в странах вроде Америки – там дороги длинные и качественные.
При покупке подержанного автомобиля, пускай весьма роскошного, можно не иметь информации обо всех его функциях. Это потому, что при управлении машиной хватит сведений об основных его показателях, или же из-за неполноты/утери документов на нее.
Содержание:
Ну а на клавишное устройство в автомобильном руле, сделав некоторое количество неудачных попыток включения, многие просто перестают обращать внимание.
Из чего состоит круиз-контроль, каковы принципы его работы?
Сейчас есть пассивные, а также адаптивные системы круиз-контроля. Пассивные состоят из следующего: клавиши управления, автоконтроллера, сервопривода, а также электромагнитные клапаны, чтобы им можно было управлять, ну и привод для дроссельной заслонки.
Коллектором управляются клапаны сервопривода, реагируя на различия реальной и заданной скоростей. Сервопривод использует создающееся в итоге разряжение, подавая со своей мембраны сигнал, который управляет дроссельной заслонкой, благодаря чему происходит коррекция подачи топлива. Вот так заданная скорость машины сохраняется вне зависимости от изменений трассы – спуска или подъема.
Ради безопасности, система неактивна, если ездить медленнее сорока км/ч, и не может быть включена при ней принудительно, а когда вы жмете на тормоз, она отключается.
Использование круиз-контроля, управление им
Местом для пульта управления круиз-контролем является либо многофункциональный рычаг, либо середина руля, либо передняя панель. В большинстве случаев он помечен надписью «CRUISE».
Управлять можно при помощи кнопок, находящихся на руле: это On, а также Off (вкл и выкл), Coast (понизить), Resume (восстановить), SetAccel (установить/увеличить). Кроме них есть еще и педаль тормоза – стоит на нее нажать, и система выключается.
Поясним:
Есть два способа выключения системы:
Если система включена – вовсе не обязательно держать ногу на педали газа.
Активный круиз-контроль – что это такое?
Сейчас компании по производству автотранспорта разрабатывают адаптивный круиз-контроль, следящий еще и за скоростью автомашин впереди, поэтому они могут изменять скорость вашего автомобиля ради сохранения безопасного расстояния. А ныне существующий называют пассивным.
Вот, например, как это работает на машине марки Mercedes. Вы пристроились в хвост другой машины, а у вас включен круиз-контроль. Система при помощи видеокамеры считывает номер машины впереди, и ваша станет сама по себе следовать за ней, пока та не сменит полосу или трасса не похожа на горный серпантин.
А когда машины разделят расстояние, которое система признает безопасным, ваша машина вернется к заданной вами скорости.
Этот тип можно использовать на тридцати-двухстах км/ч. Во время его работы не следует отпускать руль, чтобы устройство работало. Есть еще и другой тип адаптивного круиз-контроля: машина следит за разметкой дороги, идя по полосе, вместо того, чтобы искать попутный автомобиль.
При замедлении автомобиля впереди, круиз-контроль сигнализирует вашему, чтобы он тоже замедлился. А при пустой трассе система сигнализирует, чтобы скорость восстанавливалась.
Активный круиз-контроль нужен для помощи водителю при облегчении предупреждения аварий, которые происходят от того, что он столкнулся с транспортом впереди. В случаях, когда у него слишком мало времени на замедление, он сигнализирует водителю, чтобы тот нажал тормоз либо повернул в сторону. Ну а системы более сложные могут сами остановить машину.
Системы, оснащенные лазерами, менее затратны, чем радарные, но имеют отрицательную сторону. При плохой погоде они не замечают препятствий. К тому же, вообще не видят грязных машин. Ну а радарными оборудуются машины представительские и очень дорогие спортивные.
У большей части европейцев принято считать, что активный круиз-контроль в машинах – самый перспективный: он делает вождение удобнее, а кроме того – безопаснее.
Но даже активный круиз-контроль может ошибаться, так что он тоже не избавляет от необходимости проявлять внимание на дороге.
Если система активна – двигатель работает в наиболее экономном режиме.
Как правильно пользоваться круиз-контролем?
При обилии подъемов, а также спусков на дороге – по ней может оказаться довольно сложно ездить на машине, если на ней работает круиз-контроль. На это может повлиять вот что: крутизна трассы, а также спусков и подъемов на ней, запрограммированная скорость.
Если вы поднимаетесь, машина может замедляться. Если вы идете по крутому спуску – может не хватить двигательного торможения, тут иногда приходится зажимать педаль тормоза, что обязательно разочарует в круиз-контроле.
ВНИМАНИЕ:Никогда не применяйте круиз-контроль, если дорога мокрая, скользкая или обледеневшая! В противном случае вы можете создать аварию. Также никогда не следует его включать в трудных дорожных условиях, в таких, как, например: морось, осадки, ночь, туман.
Что еще нужно знать тем, кто применяет круиз-контроль
Как проверить неактивную систему
В случае, когда включенный круиз-контроль на вашей машине не функционирует или работает плохо, вы прежде всего должны проверить, нет ли в ней тех или иных неполадок. При этом необходимо действовать так:
Считывая коды ошибок, вы обязательно должны помнить следующее:
Например: код 12 обозначается длинной вспышкой, после которой идет сначала короткая пауза, а затем пара коротких вспышек.
Как реагировать на сигналы индикатора, которые означают те или иные коды ошибок:
Код 01
Тут следует осмотреть проводку, которая соединяет пульт управления системой, проверить работу выключателя стоп-сигналов, а также – насколько качественно функционирует датчик нажатия тормоза системы.
Код 05
В этом случае следует проверить предохранитель, а также проводку, которая соединяет круиз-контроль с предохранителем.
Код 07
Необходимо сделать проверку выключателя стоп-сигнала, а также датчик, по которому определяется, нажат ли тормоз системы.
Код 11
Необходимо сделать проверку переключателя системы, как и в случае кода ошибки 12.
Как вы поняли, круиз-контроль крайне полезная вещь, помогающая водителю сильно не уставать на дороге и больше внимания уделять самой дорожной ситуации. Особенно она помогает на трассе. Пользуйте данной системой, если она у вас есть, она существенно облегчит вам жизнь, тем более сложного в использовании нет ничего.
Необходимо сделать проверку переключателя системы, как и в случае кода ошибки 12.
Видео
Круиз-контроль
В обиходе название получило наибольшее распространение от английского «Cruise Control», но также встречаются названия «AutoSpeed», «AutoDrive» или от немецкого «Tempomat».
Что это и как это работает
Круиз-контроль предназначен для автоматического поддержания заданной скорости автомобиля без участия водителя, главным образом при «движении по прямой» (на загородных шоссе).
Это достаточно сложная система, которая способна контролировать подачу топлива и корректировать её во время движения автомобиля на подъем, под гору, а так же в зависимости от других факторов, оказывающих влияние на скорость движения машины, например, встречного ветра.
В случае появления какого-нибудь препятствия на дороге водителю необходимо самостоятельно (!) заранее увидеть его и нажать на педаль тормоза, что автоматически отключает работу системы контроля скорости.
Есть такие автовладельцы, которые считают, что автоматическая система контроля скорости способна даже в какой-то мере «заменить» водителя. Это не так, круиз-контроль только помогает водителю, но не заменяет его.
«Обычный» и «адаптивный» контроль скорости
Вслед за «обычным» круиз-контролем, появившимся уже достаточно давно, в 90-е годы прошлого века на автомобили высокого класса в массовом порядке начали устанавливать «адаптивный» (или «активный») контроль скорости.
Такая система не только способна поддерживать заданную скорость автомобиля, но так же способна «следить» за ситуацией на дороге при помощи специального радара, анализировать скорость впереди идущего автомобиля и, в зависимости от этого, корректировать собственную скорость – увеличивать или уменьшать её.
Сегодня практически все системы контроля скорости, устанавливаемые даже на сравнительно недорогие на автомобили, являются «адаптивными», самостоятельно регулирующими безопасную дистанцию до впереди идущего автомобиля, притормаживая или ускоряясь соразмерно скорости движения потока.
Стоит отметить, что «уменьшение» скорости движения НЕ будет происходить до полной остановки автомобиля (при скорости ниже 40 км/ч система отключится), поэтому водителю не стоит рассчитывать на систему контроля скорости при появлении какого-либо препятствия, а самостоятельно следить за дорогой.
Кроме того, автовладельцу стоит знать, что не на всех автомобилях адаптивный контроль скорости способен распознавать небольшие транспортные средства (например мотоциклиста), поэтому водителю автомобиля, оснащённому такой системой, «расслабиться» за рулём вряд ли получится.
Типичная современная система управления контролем скорости, как правило, состоит из пяти кнопок, удобно расположенных на руле или подрулевом переключателе и выполняющих такие функции как — включить/выключить, установить скорость (эта же кнопка во время движения увеличивает скорость), восстановить прежнюю скорость, уменьшить скорость.
Рассматриваемый контроллер является обычным, и не может снижать скорость или притормаживать в случае наличия препятствия спереди, т.к. для этого нужен дополнительный блок управления тормозной системой.
Польза и необходимость для водителя
Польза автоматического контроля скорости для водителя достаточно очевидна. А вот что касается его необходимости и целесообразности покупки – здесь могут возникать определённые вопросы.
Отсутствие утомительной необходимости постоянно регулировать скорость машины во время дальней поездки — несомненно большое облегчение для водителя, отражающееся на его общем состоянии во время поездки.
Так же, подавляющее большинство водителей знают, что значит много часов подряд держать ногу на педали газа неподвижной, поддерживая нужную скорость. Ощущения не из приятных, в особенности у людей среднего возраста и старше — нога затекает, часто возникает желание размять её или даже остановиться и «встряхнуться».
Совсем иное дело с круиз-контролем: автомобиль сам способен поддерживать нужную скорость, водителю лишь остается внимательно следить за дорогой и не «забывать крутить руль» при прохождении поворотов.
Однако, далеко не все покупатели автомобиля с автоматическим контролем скорости задумывались, что преимущества этой системы водитель способен ощутить только в по-настоящему дальней поездке.
Особенности работы круиз-контроля заключаются в том, что он автоматически отключается при любом нажатии на педаль тормоза, а также при снижении скорости ниже 20 км/час. То есть по-настоящему использовать его в городе (и ближайшем пригороде) вряд ли получится – движение в ритме «разгон-торможение» этого не позволит.
По большому счёту доплачивать за дорогую опцию контроля скорости имеет смысл только тогда, когда автовладелец изначально планирует регулярные поездки на дальние расстояния с достаточно длительными режимами «монотонного» движения. Во всех других случаях эта дорогая опция останется просто дополнительной игрушкой.
В связи с тем, что, не смотря на довольно богатое оснащение нашей машины всяческой электроникой, эта опция не входит даже в топовой версии, предлагаю вашему вниманию контроллер, установленный на свою машину. Почему круиз-контроль не вошел вообще, ну может быть потому что адаптивный круиз-контроль стоит не мало, а нуждающихся в нем от силы наберется процентов 10 (я так думаю, и они наверно так подумали). Проще говоря китайцы народ прагматичный, посчитали что в этой машине он не нужен.
Упаковка и комплектация

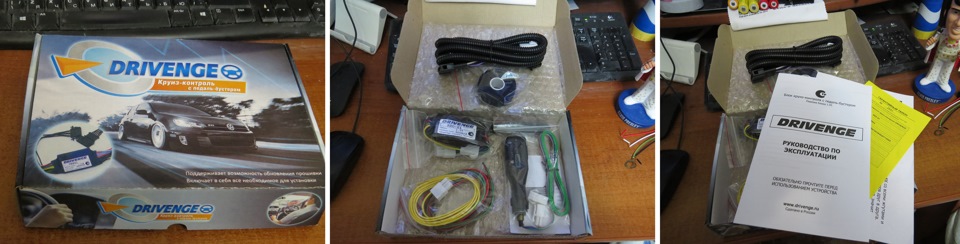

В комплектацию входит: Модуль (контроллер), подрулевой рычажок, жгуты проводов для подключения к проводке автомобиля, пластиковые хомуты и даже тканевая липка лента! К сожалению, в комплектации к устройству пока нет необходимого для нашей машины кронштейна и концевик на педаль сцепления, т.к. конструкцией нашей машины это не предусмотрено. Но так как разработчик окончательно и полностью не разработал данный контроллер именно для нашей машины, в этом нет ничего удивительного. Я один из первых кто подключил разработку именно для нашей машины и стал тестером.
В связи с тем, что данный контроллер выпускается для различных марок автомобилей, для начала рекомендую проверить комплектацию на соответствие. Самый главный шлейф педали акселератора должен быть как на рисунке:
В комплекте так же есть два пустых разъема для шлейфа подрулевого переключателя. Ни в коем случае не торопитесь собирать их, т.к. для начала его надо поставить на место, а уже потом втыкать пины в фишки.
Для установки понадобятся следующие инструменты:
(на некоторых фото есть стрелки с циферками, это нумерация обозначает порядок действий)
Подготавливаем комплект проводов, но не подключаем их непосредственно к контроллеру.
Этап 1 (изготовление кронштейна для концевика сцепления).
В связи с тем, что я устанавливал тестовую версию, как я написал выше, в комплектацию не вошел кронштейн с концевиком. В будущем автор проекта обещал добавить его. Так что не исключено что в вашей комплектации он появится.
Кронштейн можно изготовить из полосы толщиной 2-3мм.
Лично я взял то что валялось в закромах. Нашел у себя трапециевидный кронштейн для подвеса оборудования под кровлей.
Вяглядит конечно некузяво, но для работы концевика более чем достаточно, а любоваться на него ни кто не будет 🙂

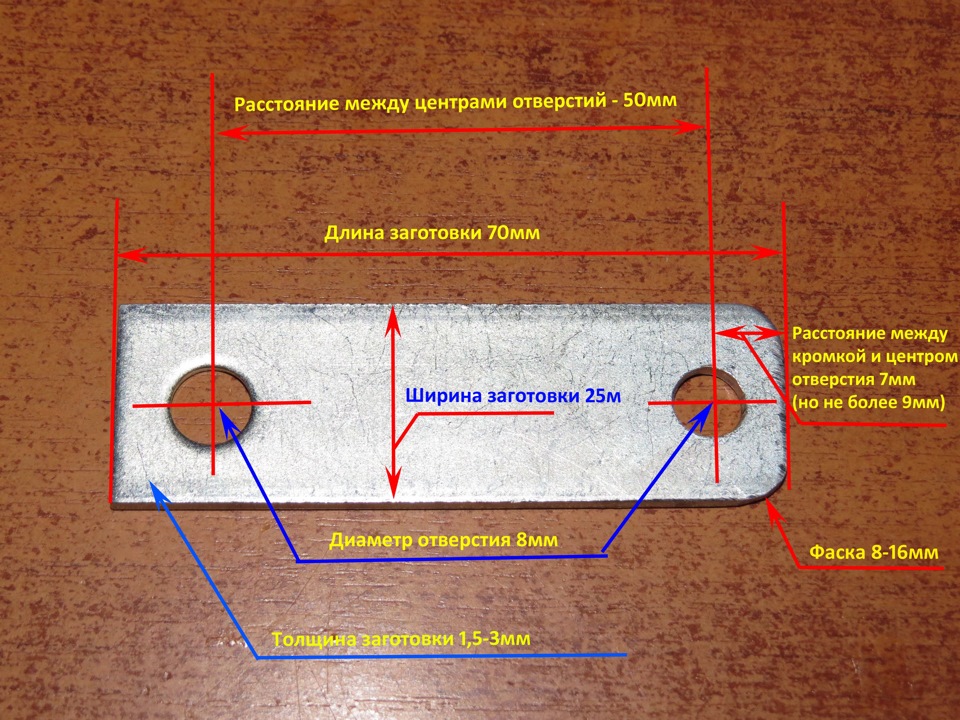

Собственно размеры и технология:
Сторона с фаской пойдет на сторону крепления к шпильке. Фаска нужна для того чтобы усадить кронштейн на шпильку, там немного тесно. Если взять пластину поуже, то возможно фаска не понадобится.
После изготовления кронштейна вполне подойдет концевик Saturn AU-29 или StarLine PS-8. Они абсолютно идентичны и обычно их вкладывают в комплект к сигнализации. Так же продаются в любом автомагазине
Закрепить концевик на кронштейне (стопорные гайки ключ на 12). Зазор должен быть в пределах 30-35мм. (прикинуть и отрегулировать самостоятельно).
Место для крепления

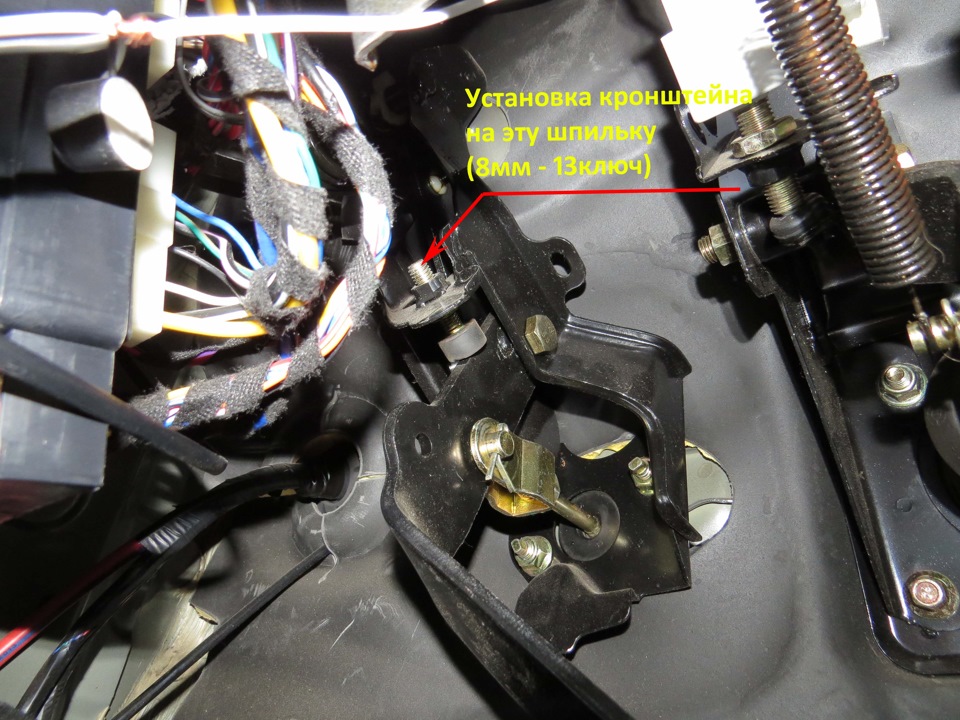

Закреплять его на месте очень трудно, для этого нужно практически залезть под руль и лежа на спине одной рукой держать концевик, совместив центр его шляпки с ребром педали, второй затягивать гайку, при этом в процессе подтяжки он должен продавиться на 4-10мм. После установки подключаем клемму с зеленым проводом к концевику и т.о. у нас получилось первое соединение
Кронштейн крепится гайкой на 8 и ключом на 13, самая подходящая гайка — с прессшайбой.
Этап 2 (снятие и разборка накладок, подготовка рабочего места):
Снятие подрулевой накладки и подрулевого кожуха руля

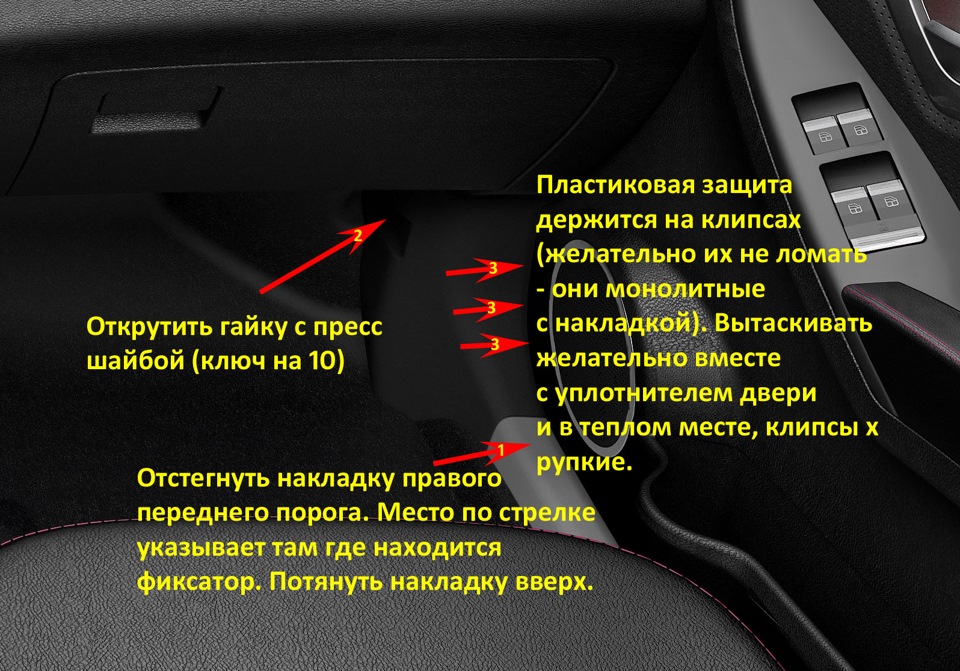

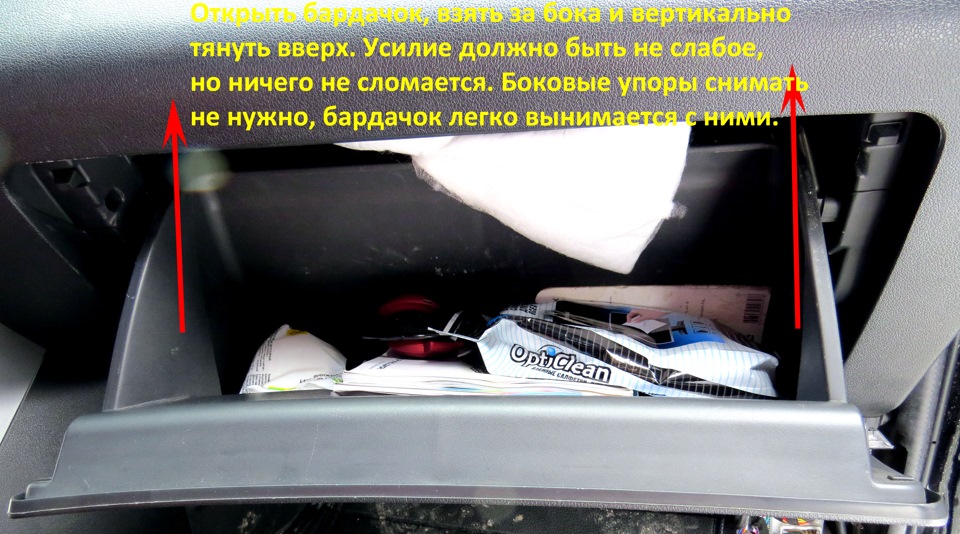

Снятие правой накладки, которая находится справа под ногами у переднего пассажира, чтобы добраться до разъема
Снятие центральной панели крутилок
(Если будете устанавливать КК в другом месте можете не вынимать ее)
Снять панель можно немного по-другому: подлезть руками справа и слева до верхних фиксаторов нащупать и сжать клипсу, выдавив ее наружу. Таким образом вылезет верхняя пара фиксаторов, дальше аккуратно тянем вверх чтобы вытащить нижнюю пару фиксаторов (панель держится на 4 клипсах). Если потеряете или сломаете клипсу на фиксаторе, то ее можно заказать отдельно, основу для клипса ломать нельзя. Цена клипсы в районе 30р. артикул известен.
Этап 3 (установка подрулевого переключателя управления КК):
Для начала надо определиться с местом его размещения. Так чтобы при эксплуатации он не мешал ногам в поездке, и чтобы водитель случайно не задевал ногой при высадке и посадке, но при этом он был легко доступен пальцами, не отрывая руки от руля. Перед установкой прикиньте, чтобы его внутренний шток не упирался о внутренности под рулем. У меня самое удобное место оказалось слева ниже переключателя поворотников на нижнем кожухе.
После того как определились с местом надо просверлить отверстие 12мм. Сам шток имеет диаметр 10мм, но ему нужно пространство для регулировки фиксированного положения.
После того как просверлили отверстие вставьте его, немного подтяните и отрегулируйте эксцентрированными втулками наклон и положение, после этого нужно затянуть гайку ключом на 14 окончательно.

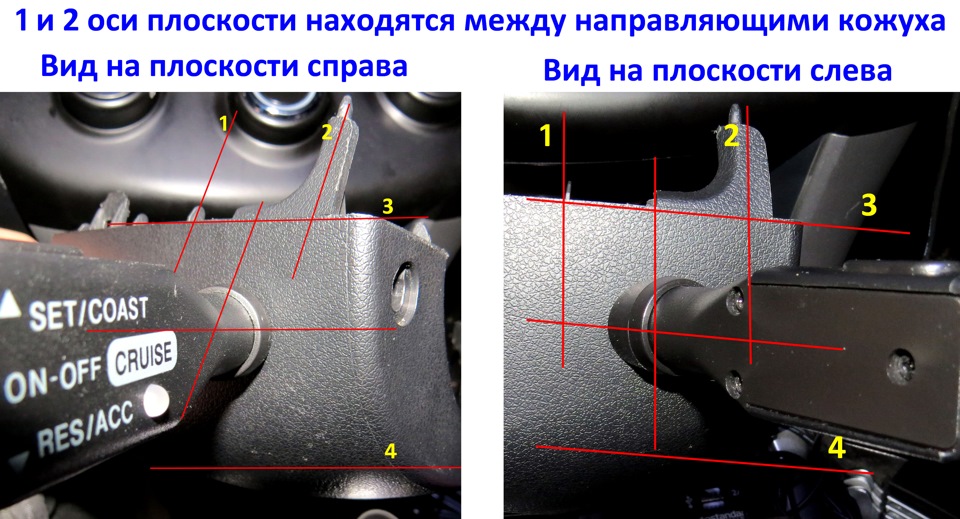

На фото ниже видно относительно каких осей я сделал отверстие. Центр вертикальной оси переключателя расположился между 1 и 2 осью, а центр горизонтальной оси между 3 и 4.
Далее нужно аккуратно собрать вместе оба кожуха.
Теперь можно собрать пины по фишкам, следуя инструкции.
У меня маркер оказался на красном проводе
Этап 4 (подключение переходного разъема на акселераторе):

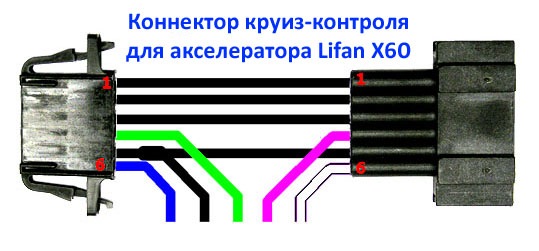

С самим разъемом ничего мудрить и паять не надо. Разработчик подготовил для нас переходной разъем. Необходимо только вставить наш родной разъем от педали газа в переходник.

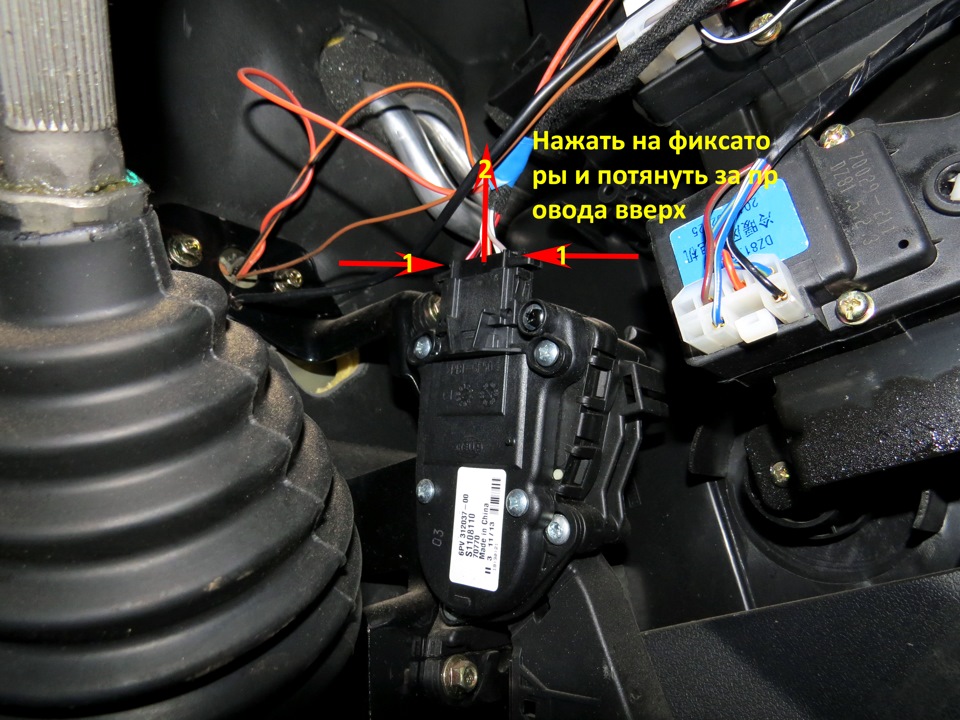

Добраться до разъема можно только одно рукой и при этом необходимо как-то умудриться нажать на два фиксатора разъема и вытащить его, крайне неудобное занятие.
Втыкнуть новый разъем проще. Сначала втыкаем переходной шлейф в извлеченный разъем, потом втыкаем вторую часть в разъем педали акселератора. Должны быть слышны характерные щелчки!
Этап 5 (остальные соединения):

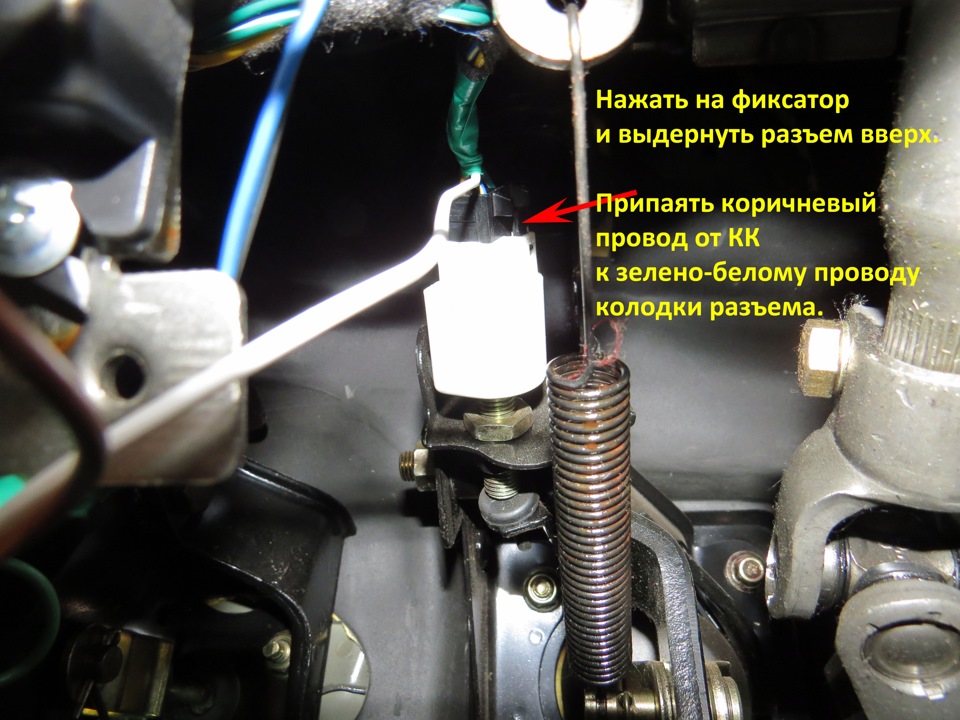

Добраться до концевика тормоза тоже довольно затруднительно, но вытащить его легче, так как на нем всего один фиксатор разъема. Соединяем коричневый провод КК с зелено-белым проводом концевика.
На фото виден белый провод, но это потому что у меня к нему уже подключено другое устройство.

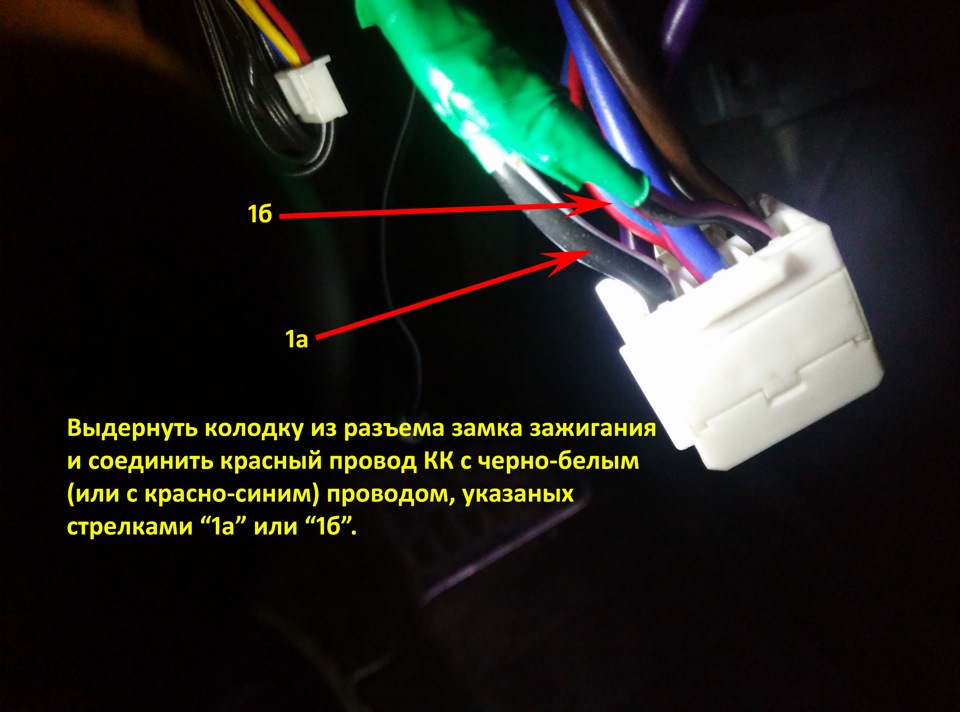

Питание +12В можно взять с зажигания. На разъеме колодки замка зажигания можно соединиться к любому из двух проводов, т.к. зажиганий у нас два.
Последний провод — источник информации о скорости можно взять с колодки IA1 под номером 11 оранжево-зеленый провод. Так как видно на фото он в углу разъема в самом низу. Соединяем его с желтым от КК.
На этом подключений больше не требуется. Черный провод — «земля» (корпус/масса) подключать не нужно, т.к. источник земли есть на разъеме педали акселератора. Для этого его можно откусить под корень у колодки либо вытащить из разъема полностью.
Теперь можно подключить все разъемы к контроллеру в последовательности: разъемы переключателя, разъем педали акселератора и в конце провод с питанием.
Перед непосредственным соединением проводов желательно убедиться в правильном нахождении всех источников для КК вольтметром, т.к. в нашей машине производитель имеет свойство менять цвета проводов. Провод с датчика скорости можно идентифицировать светодиодом. Для этого находим любой маломощный светодиод и припаиваем последовательно к нему резистор на 1кОм любой мощности. Полярность соблюдать обязательно. Плюс у нового не паянного светодиода длиннее чем минус. Соединяем «плюс» светодиода с проводом от датчика скорости, а минус сажаем на корпус, в результате во время движения светодиод должен моргать, и чем быстрее вы едите, тем с более высокой частотой.
Лишнюю длину проводов нужно забухтить и смотать все провода между собой изолентой. Запихнуть все за панель крутилок.
К сожалению в связи с ограничениями на данном сервере, даю ссылку на фото размещенную отдельно.
s017.radikal.ru/i433/1602/1b/8f235b58defd.jpg
Этап 6 — Подвязка проводов и сборка накладок производить в обратной последовательности.
Заказать устройство можно здесь — www.drivenge.ru/
На момент написания инструкции автор обещал добавить ссылку устройства именно для нашей машины, но пока необходимо написать автору о том, что у вас Lifan X60, далее он скоординирует все остальные действия по выбору и оплате.
А самое интересное, что можно получить скидку до 25%. Сейчас на профильном форуме идет сбор желающих. Если набралась группа больше 10 человек, то автор дает скидку 20%. При заказе от 10шт. на один адрес скидка будет 25%. Если есть желание, можете успеть получить скидку. На момент написания обзора желающих уже 9 🙂
При включении режима поддержания скорости ощущение как будто машина вас везет. Таки образом вы наполовину стали пассажиром сохраняя за собой право рулить, но это ведет к расслаблению, поэтому не расслабляйтесь и держите ногу наготове у тормоза.
По ровной прямой дороге скорость плавает +-1км/ч, на неровной с постоянными подруливаниями скорость может плавать до 5км/ч.
На подъеме или спуске машина так же уверенно держит скорость.
Во время включенного режима круиз-контроля клавишами можно изменять скорость. Одно нажатие +-1км/ч
[здесь должно разместиться видео работы устройства, пока не сделано, появится в будущем]
