Крышка трамблера что это
Трамблер
Тема для тех, кто сталкивался с ремонтом данного девайса и кому ещё предстоит столкнуться.
С одной стороны кажется что всё достаточно сложно, с другой — оказывается всё очень просто.
Прежде чем проверять/снимать трамблер, необходимо удостовериться, что на него приходит питание. Для чего отсоединяем 2-х контактный разъем от распределителя и измеряем напряжение между выводом «+» и массой. Ключ зажигания при этом поворачивается в положения «ON» и «START»:

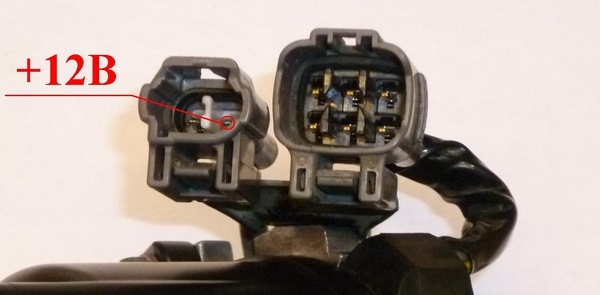

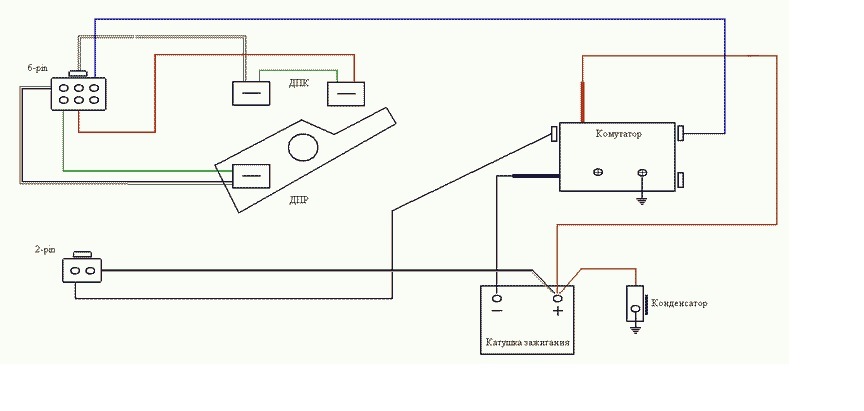

На фото выше показано, куда на трамблер приходит «+» (черный провод с оранжевой полосой).
Чтоб не ломать голову после разбора трамблера — что куда обратно прикручивать, вот схема:

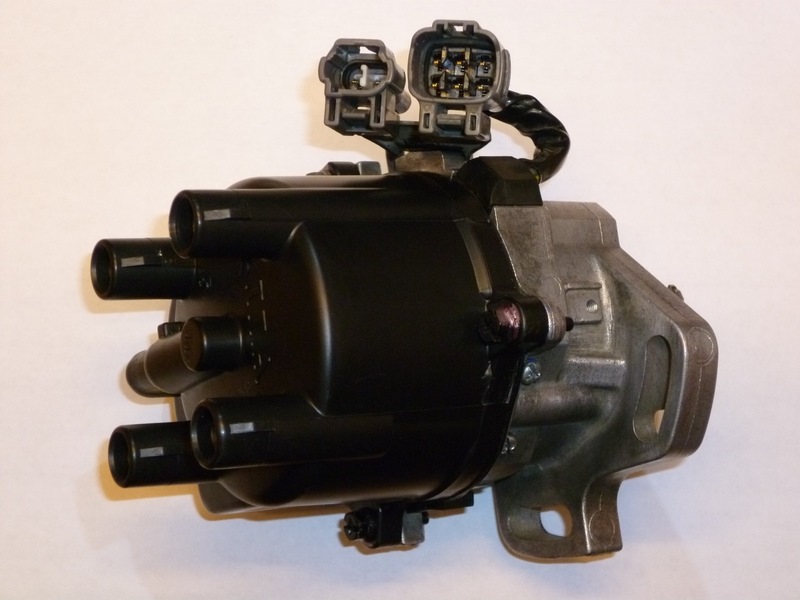

Снимаем трамблер
Снимаем крышку распределителя

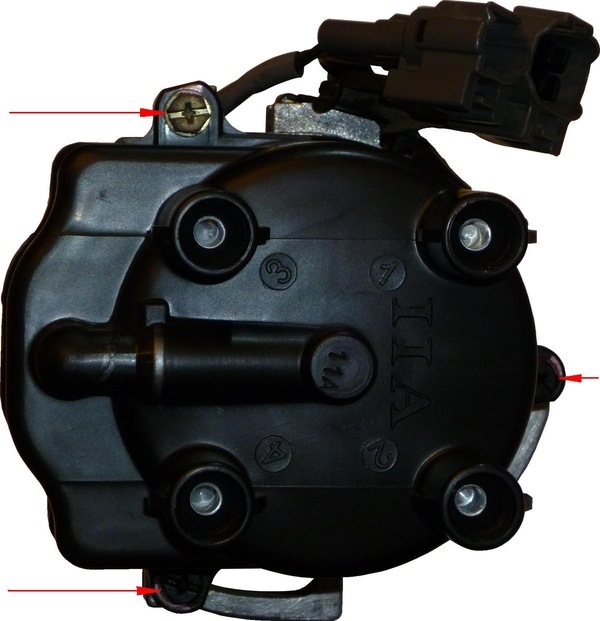

Крышка держится на трёх винтах (х8) (фото выше), между крышкой и корпусом трамблера установлена резиновая прокладка:
Осматриваем снятую крышку. С наружной стороны в колодцах подключения высоковольтных проводов не должно быть ржавчины и нагара (последствия плохого контакта и негерметичности):

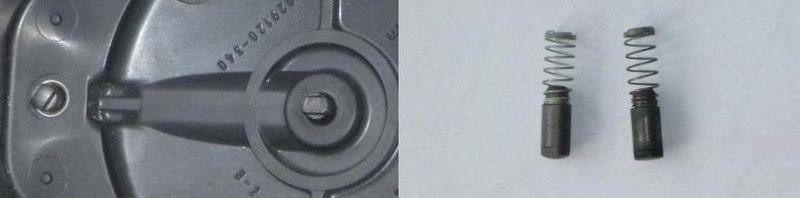

С внутренней стороны смотрим на контактные угольки. Они должны свободно утапливаться/возвращаться от легкого нажатия пальцем. Если уголек стёрся, «завис» в нажатом состоянии, лопнула или окислилась его пружинка, то искры не будет! Как выход из ситуации можно использовать ВАЗовские угольки (цена 5р.):

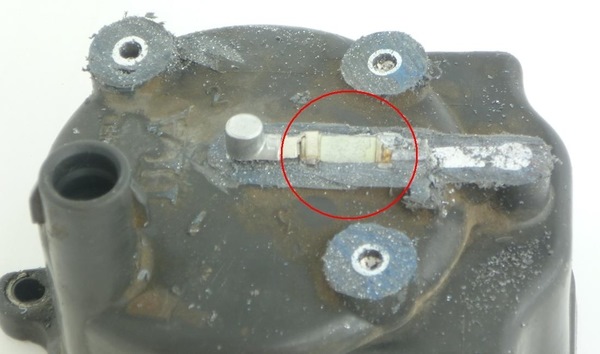

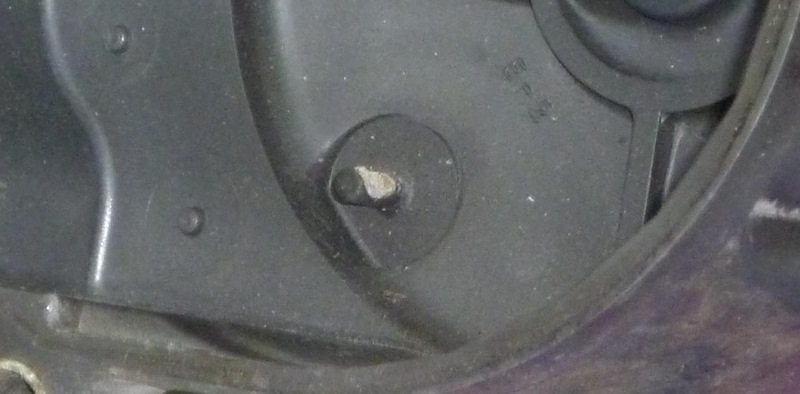

Фото с форума — изношенный центральный уголёк:
Также необходимо замерить сопротивление резистора между угольками, этот резистор впаян в крышку. Оно должно быть в пределах 14-16 КОм:
Поэтому при выборе крышки из «дубликатов» — обращайте внимание на спецификацию, а конкретно на сопротивление резистора! Вот, например, для крышки Bremi 6420 — 15000 Ом:

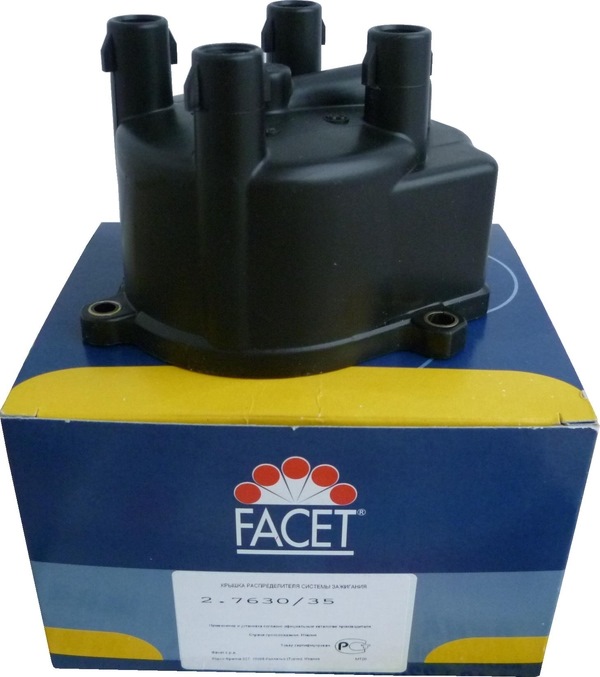

Крышка Facet 2.7630/35 Производитель Италия, сопротивление 15300 Ом:
Из практики: авто заводилась и на «холодную» и на «горячую», но явно «троила» пытаясь заглохнуть. При утапливании педали газа тряска не прекращалась. Причина — крышка трамблера, а конкретно — резистор, мультиметр не показал ни какого сопротивления (обрыв), хотя крышка была практически новой «Made in italy»

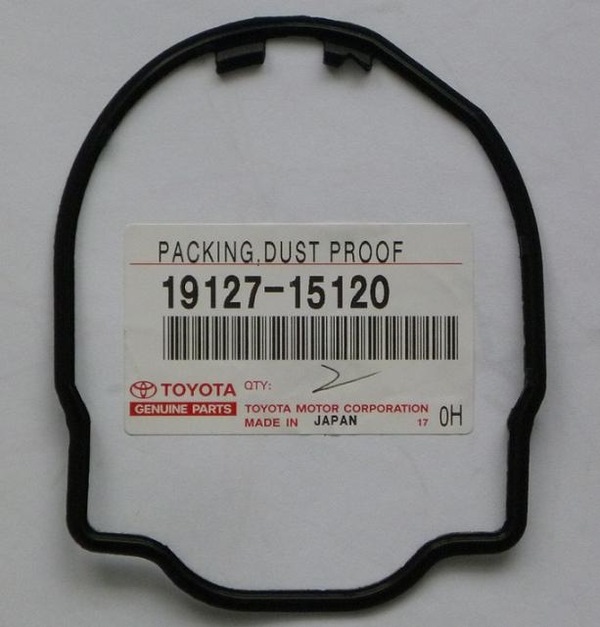

Также внутри крышки обращаем внимание на контакты высоковольтных проводов. В процессе эксплуатации они постепенно «выгорают», становясь всё тоньше и тоньше, а также покрываются твердым нагаром, который необходимо аккуратно счищать:
Снимаем защитный кожух и бегунок
Бегунок плотно сидит на валу трамблера, поэтому для его снятия нужно приложить усилие в виде рычагов из двух отверток с противоположных сторон:

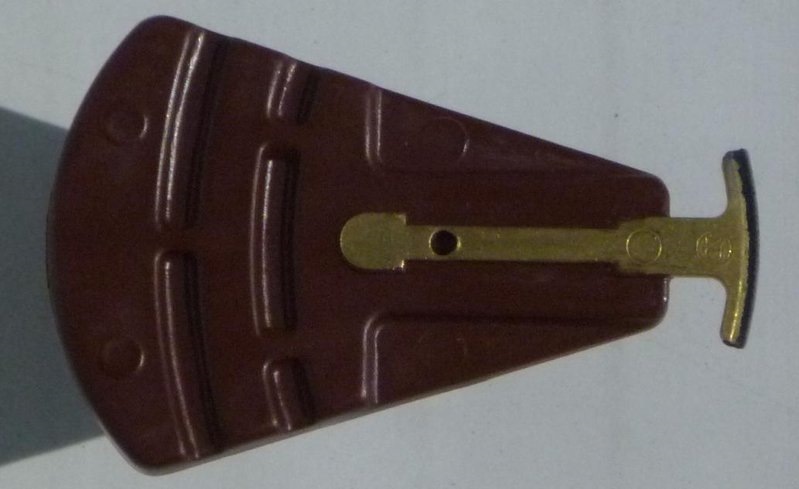

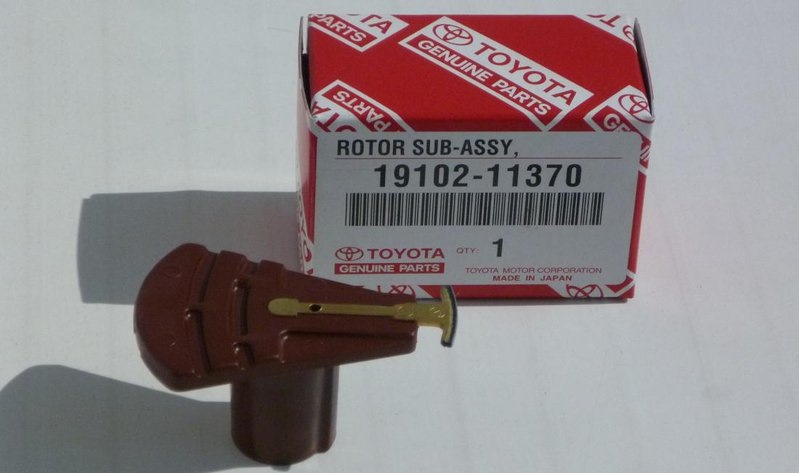

Смотрим на выработку центрального контакта и внешнего, по необходимости используем надфиль или наждачную бумагу. Оригинальный бегунок имеет специальный «напыл» на внешнем контакте, что отличает его от некоторых дубликатов:

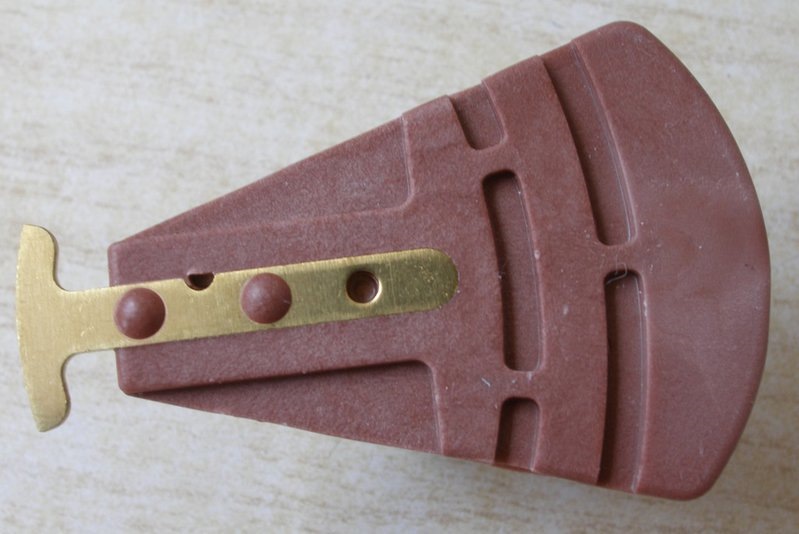

(фото дубликата с форума)
Неудовлетворительное состояние бегунка также сказывается на ниличие искры. Если вы любите мыть двигатель, или по стечению обстоятельств под крышкой трамблера образовался конденсат, то ваш бегунок может выглядеть так (фото с форума):
Признаки и причины неисправности крышки трамблера
На примере крышки распределителя зажигания (трамблера) автомобилей ВАЗ 2108, 2109, 21099 разберемся по каким признакам можно определить ее неисправность и в чем их причина.
Признаки и причины неисправности крышки трамблера
Признаки неисправности крышки трамблера
— Двигатель автомобиля не запускается. Особенно в сырую погоду.
— Двигатель автомобиля запускается и глохнет.
— Двигатель «троит» на холостых (не работает либо один цилиндр, либо они отключаются по очереди).
— Непрогретый двигатель «троит» на холостых, но по мере прогрева обороты стабилизируются.
— В выхлопной трубе глушителя слышны хлопки.
Провал при нажатии на педаль газа при трогании с места или попытке ускорится в движении.
— Двигатель дергается во время движения.
Причины неисправности крышки трамблера
1. Крышка трамблера «пробита».
«Пробита» — прогорела крышка трамблера от постоянной утечки тока на «массу» по ее поверхности. Через трещину ток высокого напряжения целиком или частично уходит на «массу», а не на свечу. В результате искра между электродами свечей слабеет или пропадает вовсе. А это перебои в работе двигателя на всех режимах работы, нарушение горения топливной смеси и пр. Место «пробоя» иногда можно увидеть визуально, иногда трещину приходится искать путем тщательного осмотра.
Аналогичная ситуация может возникнуть если крышка сырая или грязная, так как сырость и грязь хорошо проводят ток. В таком случае бывает достаточно протереть ее сухой тряпкой чтобы устранить проблему.
2. Неисправен контактный подпружиненный уголек.
Он является частью центрального контакта крышки на который присоединяется бронепровод с катушки зажигания и через него ток высокого напряжения поступает на бегунок распределителя.
Уголек в крышке трамблера может разрушится, зависнуть или стереться от длительного использования. При этом нарушается подача тока высокого напряжения от катушки на распределитель зажигания. Снижается мощность искры на электродах свечей зажигания или она пропадает вовсе.
Уголек в крышке трамблера бесконтактной системы зажигания карбюраторного двигателя ВАЗ 2108, 2109, 21099
3. Износ или окисление контактов.
Как следствие появляются признаки перечисленные в начале статьи.
Элементы крышки трамблера
Для устранения всех перечисленных неисправностей самое оптимальное купить и установить новую крышку. В качестве временной меры может помочь зачистка контактов и замена уголька. В случае «пробоя» крышку придется менять однозначно.
Так же следует учитывать, что аналогичные признаки неисправности могут иметь место при выходе из строя высоковольтных проводов, катушки и свечей зажигания.
Примечания и дополнения
— Как работает крышка трамблера? Электрический ток высокого напряжения с центрального вывода катушки зажигания по бронепроводу подается на центральный вывод крышки трамблера, далее через подпружиненный контакт (уголек) на распределитель (бегунок). Вращаясь, бегунок передает его на один из боковых контактов в зависимости от порядка работы двигателя. С бокового контакта через высоковольтный провод ток поступает на свечу зажигания.
— Косвенно к неисправностям крышки трамблера можно отнести неправильно присоединенные к ней провода.
Как проверить крышку трамблера самостоятельно
Крышка трамблера
Обеспечение устойчивого и скорого запуска транспортного средства является одной из общеизвестных задач любого владельца подержанного авто. Система пуска всегда обязана функционировать в идеальном состоянии, ведь она выполняет роль своеобразного стартера в процессе эксплуатации автомашины. Узнаем из статьи, как проверяется крышка распределителя зажигания, проанализируем инструкцию, посмотрим видео обзор.
Немного про трамблер
Трамблер – один из самых значимых элементов системы зажигания. Нередки случаи, когда из-за его крышки возникают проблемы. Разберемся подробнее, в чем тут дело.
Представляя собой уникальный в своем роде механизм, призванный определять этап, когда начинают появляться ВСКВ импульсы, трамблер четко распределяет электрозажигание по цилиндрам ДВС, будь это инжекторный или карбюраторный вариант силовой установки.
Трамблер со снятой крышкой
По сути, трамблер или распределить разнится от остальных узлов именно тем, что в своей конструкции содержит немалое число скоро изнашивающихся компонентов. Как известно, состояние трамблера оказывает непосредственное влияние на расход топлива, пусковые характеристики ДВС, динамику автомобиля, токсичность выхлопа и т.д.
Чтобы полнее осознать миссию трамблера, следует изучить его функции, которые сводятся к решению двух основных задач.
Трамблер незаменим также тем, что включает ряд компонентов, функция которых сводится к сдвижению УОЗ*, с учетом режимов функционирования ДВС.
УОЗ – угол опережения зажигания
Признаками неисправности распределителя могут выступать несколько составляющих. Но прежде, чем начать налаживать механизм, всегда рекомендуется проверять крышку, как самый важный элемент трамблера. Диагностика ее поможет точнее определить причину возникшей неисправности, и определить способы ее устранения.
Итак, существуют конкретные признаки, свидетельствующие о наличии проблем в функционировании распределителя.
Крышка распределителя
Безусловно, наличие одной из вышеописанных ситуаций еще не может 100-процентно говорить о неисправности трамблера. Но проверить механизм после этого следует в первую очередь.
Как правило, самыми распространенными «болезнями» распределителя становятся:
Все разновидности вышеприведенных проблем с распределителем обязательно предполагают замену испорченных компонентов. Есть, конечно же, и исключения.
Крышка и признаки ее неисправности
Отдельно выступают симптомы, которые явно указывают на проблемы с крышкой. Опытные автомобилисты их сразу различают.
Самостоятельный ремонт и наладка автомобильных комплектующих в любом случае намного лучше, чем полная переборка машины или замена дорогостоящих запчастей. Крышку трамблера желательно осмотреть самому под хорошим освещением.
Следы от пробоев, налет, посредственное состояние покрытия, наличие влаги или конденсата внутри распределителя – все это может свидетельствовать о неисправности крышки.
Неисправности крышки
Сами микротрещины могут и не виднеться с первого раза, но их наличие уже достаточно для некорректного функционирования автомобиля.
Устранение дефектов – это ответственный процесс. В случае с крышкой распределителя эпизодически можно покрывать поверхность герметиком на основе силикона или убирать налет с контактов. Но если неисправности более сложного характера, поможет только полная замена крышки.
Замена крышки
Замена ее не является кропотливой операцией, однако стоит проявить рабочую внимательность. Стоит помнить, что порой нюансы решают все для новичка, решившего заняться авторемонтом самостоятельно. Например, если неправильно соединить бронепровода к цилиндрам, последние просто не будут работать.
Последовательность соединения бронепроводов отмечена, по обыкновению, на самом ДВС или ее можно найти в книге по эксплуатации автомобиля. Все равно, как ни крути, проще сделать отметки на самих элементах в процессе их замены. Это рекомендуют делать сами мастера.
Как правило, в документации некоторых моделей авто обозначается местоположение только одного бронепровода, идущего на 1-й цилиндр. Остальные провода устанавливаются самим автовладельцем против вращения ЧС.
Вся операция занимает не больше 30 минут. Цена новой крышки колеблется в пределах 5 тыс. рублей, что совсем недорого. После того, как крышка будет заменена, не лишним станет обработка всех бронепроводов и поверхности крышки особым составом, в разы минимизирующим вероятность попадания внутрь влаги.
В процессе обновления крышки или бегунка снятие трамблера не потребуется. Крышка демонтируется после отсоединения всех бронепроводов.
Исследование крышки и наладка
Полная замена крышки распределителя
Исследование крышки проводится, как и говорилось выше, очень внимательно. Подробнее об этом говорится в видео ниже, а пока представим анализ популярных неисправностей крышки.
Как правило, одна из самых распространенных дефектов крышки находится в том месте, где втыкается центральный бронепровод. Это место сильно корродирует. Виною становится электро-химическая коррозия. Во втулке провода имеется алюминиевая составляющая. Коррозия доходит в большинстве случаев и до нее, что становится дополнительным препятствием для нормального искрообразования.
Примечание. Если по каким-либо причинам новую крышку приобрести не удается, можно при такой ситуации высверлить алюминиевую втулку. Затем поставить новую, заказанную у токаря.
Контактный уголек, который можно увидеть, перевернув крышку, тоже надо проверить. Если он не сохранил изначальную подвижность, двигается с трудом, заклинивает от наличия грязи, это тоже становится лишней преградой для нормального искрообразования. Тут уж искре надо прошибать еще и этот зазор, который может достигать и больших размеров.
Внимательно осматриваются зоны между контактами. Сюда часто попадает грязь, состоящая из выгоревших латунных контактов. Понятно, что такая поверхность будет крайне плохо проводить ток, а если еще добавиться вода, то искра пойдет куда глаза глядят, но только не в свечу. Появляется вода, обычно в холодную погоду, после кратковременных вылазок за город, хотя в летний дождливый день она тоже легко попадает внутрь трамблера через старую крышку. Решение простое – надо протереть грязь тряпкой.
Случается, такое что искра пробивает себе дорожку из-за этой грязи на другой контакт. В этом случае надо зачистить дорожку до полной ликвидации, чтобы искра шла правильно. На завершающем этапе проверяется, как работают бронепровода и свечи загрязненных контактов. Случается, что в свече или проводе одновременно имеется дефект – лихо особняком не ходит.
Бронепровода на крышку распределителя
Контакты в крышке осматривать надо крайне внимательно. Если наблюдается ситуация, при которой контакты выгорают хотя бы на 1 мм, это уже 100-процентное снижение мощности ДВС на 8-10 пунктов. Если приплюсовать к этому еще и нагар, то пробой крышки или бегунка не за горами.
Устранить данную проблему можно следующим образом – напаять медный 1-миллиметровый провод сверху и снизу по самому краю контакта бегунка. Также можно выдвинуть немного медные провода вперед на 1 мм, обеспечивая тем самым приближение контакта.
Чем тоньше зазор, тем мощнее становится искра. Это надо знать.
Паяя провод, нельзя забывать о том, что олово коррозирует сильнее, чем любая медь. Лучше будет под контактом проделать заранее напильником канавку точно под диаметр провода.
После такой операции крышка трамблера получает как бы новую жизнь. Важно только обновленный бегунок правильно посадить на законное место. Можно проверить работу привода трамблера, провернув его несколько раз после модернизации. Никаких застреваний или затруднений быть не должно.
Проверка проводки, а вернее того, как они сидят на каретке. Понятно, что все должно быть закреплено надежно. Если понадобится, то проводные контакты следует зачистить от ржавчины и окисей. Особенное внимание следует обратить не только на плюс-контакт, но и на минус. На некоторых иномарках, таких как Лэнд Ровер, например, трамблер имеет контактные минусовые провода в виде сплетенной медной жилки, упрятанной в тканевую защиту. Напротив, трамблеры российских автомоделей выполнены из ряда вон плохо – контактные провода жестки, и быстро рвутся.
Проверка крышки распределителя должна проводиться регулярно. Отправляясь в дальнюю дорогу особенно важно проводить диагностику всех компонентов автомобиля. Напоследок посмотрите видео о том, как проверить крышку на пробой.
Трамблер
Применяются данные устройства в бензиновых карбюраторных двигателях. Дизельные моторы лишены системы зажигания, а в инжекторных системах прерыватель не применяется.
Конструкция трамблера
Схема трамблера предполагает наличие таких элементов, как:
Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.
Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:
Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.
Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.
Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.
Неисправности трамблеров
О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:
Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.
В большинстве случаев причинами поломки трамблера становятся:
Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.
В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.
Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.
В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.
Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.
К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.
Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.
Часто задаваемые вопросы
Что такое трамблер?
Трамблером называют распределитель зажигания. Эта деталь используется в системе зажигания только карбюраторных автомобилей.
Где стоит трамблер?
Трамблер вы найдете возле двигателя или головки блока цилиндров. Определить его проще всего по круглой пластиковой крышке корпуса с пятью “рогами”, к которым подключаются высоковольтные провода зажигания и центральный электрод. Крышка одевается на цилиндрический металлический корпус, в котором находится механизм трамблера.
За что отвечает трамблер?
Трамблер отвечает за то, чтобы искра на свечи зажигания подавалась по отдельности, в определенной последовательности и в синхронизации с работой распредвала.
Что делает трамблер?
Трамблер получает напряжение и создает высоковольтные импульсы в системе зажигания, а дальше распределяет их на свечи зажигания каждого цилиндра в заданной последовательности. При вращении коленвала крутится шестерня вала трамблера на которой находится бегунок, тот, постоянно вращаясь, передает часть напряжения на контакты каждой отдельной свечи зажигания. Каждый раз, когда какой-то поршень находится в ВМТ (высшей мертвой точке), бегунок посылает напряжение на свечу этого цилиндра.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Трамблер что это такое в машине
Как отремонтировать трамблер ВАЗ
Трамблер или прерыватель распределитель довольно сложное устройство и этим доставляет много хлопот владельцу автомобиля. Трамблер устанавливается на карбюраторные двигатели автомобилей. Мы сейчас рассмотрим, как ремонтировать трамблер ВАЗ самому и что для этого необходимо.
Ремонт трамблера автомобиля ВАЗ, как правило, заключается в замене изношенных деталей устройства.
Чем ремонтируют трамблер?
Для начала необходимо вывернуть 2 винта крепления ротора прерывателя распределителя к опорной пластине с регулятора опережения зажигания, затем снимаем ротор трамблера.
Перед тем, как все снимать, необходимо поставить метки на пружины и грузики трамблера, это облегчит вам задачу сборки трамблера (прерывателя распределителя). С помощью отвертки снимите пружины центробежного регулятора трамблера.
Затем надо отвернуть гайку крепления наконечников проводов конденсатора и катушки зажигания. Снимите конденсатор трамблера, вывернув винт крепления. Сначала выверните вин для крепления провода подвижного контакта, а затем необходимо снять изоляцию, после чего снимаем изолирующую и металлическую шайбы.
С оси контактной группы необходимо снять подвижной контакт, затем стопорную шайбу крепления тяги вакуумника с подвижной оси распределителя.
Снимите тягу вакуумного регулятора трамблера, которая находится на оси подвижной пластины трамблера.
После чего вынимаем вал трамблера из корпуса и отворачиваем два винта крепления пластин подшипника.
В корпусе находим подвижную пластину и подшипник, вынимаем их. Проверяем состояние вала трамблера. Обследуем на износ валик трамблера и надо учесть тот факт, что значительный износ, как вала, так и кулачков валика не допускается.
Берем прибор для измерения емкостей с помощью, которого проверяем конденсатор. Емкость конденсатора трамблера в пределах нормы должна быть 20-25 мкФ.
Далее проверяем техническое состояние диафрагмы вакуумника. Проверка диафрагмы проводится нажатием тяги и заглушкой штуцера. При этом диафрагма должна удерживать тягу.
Проследите за тем, чтобы контакты прерывателя были чистыми, без следов грязи, если таковы есть зачистите и промойте контакты спиртом.
Если втулка корпуса трамблера износилась, замените ее. Втулку корпуса еще называют подшипником. Для выпрессовки и запрессовки подшипника корпуса используют оправки.
Сборку производить в обратном порядке разборки, учитывая все нюансы и особенности.
Зазор между контактами прерывателя должен находиться в пределах 0,35-0,45 мм. В случае несовпадения отрегулируйте зазор между контактами прерывателя.
Смажьте фильц и шлицевую часть валика трамблера моторным маслом.
Поломки устройства распределения зажигания и их ремонт
Неисправности распределителя зажигания бывают разные, поэтому на данном вопросе необходимо остановится отдельно. Сразу нужно сказать, что данный прибор не вечный, и подвержен различным поломкам.
Некоторые ремонтные работы можно осуществить самостоятельно, если требуется замена какого либо элемента, а когда обнаружена более сложная поломка, то лучше обратится в специализированную СТО, для ее устранения или приобретения нового прерывателя — распределителя.
При этом после установки нового распределителя зажигания, рекомендуется проверить зазор на свечах зажигания.
Устройство распределителя электрического тока довольно сложное, так как именно он распределяет электромагнитный импульс на свечи зажигания, которые создают искру. Поэтому при выходе его из строя, водитель должен установить причину, а затем произвести ремонт или полностью заменить данный элемент.
Основные причины поломок трамблера
Даже учитывая, что по конструктивному исполнению ротор трамблера располагается в кожухе, не стоит исключать попадание внутрь воды по ряду сложившихся обстоятельств. Очень часто достаточно пары капель воды, чтобы трамблер начал работать с перебоями. Из этого следует, что в первую очередь необходимо проверить части системы зажигания на сухость. Это обусловлено тем, что основной функцией распределителя является подача электрического разряда для образования искры на свечах.
Второй причиной обусловленной перебоями работы трамблера, является образование окиси на роторе, который вращаясь, взаимодействует по очереди с клеммами проводов, по которым подается электрический заряд на свечи зажигания. Из-за плохого контакта снижается величина подаваемого заряда, что приводит к перебоям подачи искры в камере сгорания а, следовательно, к нестабильности работы силового агрегата. Наиболее простым решением проблемы является чистка ротора трамблера растворителем, либо с помощью острого предмета, что позволить улучшить контакт.
Иногда в процессе работы двигателя создается ощущение, что он на определенных оборотах захлебывается, либо наоборот, троит. Довольно часто данная проблема является следствием неправильной регулировки системы зажигания. В данном случае не стоит заниматься самодеятельностью, так как правильно выставить все настройки довольно сложно. Поэтому целесообразно обратиться за помощью к специалистам.
В качестве профилактических мер нужно производить смазку основного вала ротора, благодаря которому производится его вращение. Для этого необходимо разобрать трамблер путем откручивания крепежных болтов и высвобождения муфты за счёт отсоединения пружин. Если после разборки и смазки не было обнаружено никаких механических повреждений, то можно переходить к сборке трамблера в обратной последовательности. После этого необходимо произвести проверку зазоров между контактами и по необходимости произвести работу по их регулировке. Данные по размеру зазоров указываются в технической документации на автомобиль.
О ремонте, обслуживании и эксплуатации автомобилей: | |
---|---|
• | Как прокалить автомобильную свечу зажигания |
• | Защита автомобильного аккумулятора при помощи плавкового предохранителя |
• | Замена топливного насоса своими руками |
• | Сигнализатор включения фар |
• | Как правильно подобрать амортизатор. Нюансы и принцип работы амортизаторов |
Датчик Холла.
Основным узлом трамблёра ВАЗ — 2110 является датчик Холла. Работа датчика Холла заключается в следующем. Если через полупроводник, находящийся в магнитном поле пропустить ток, то на гранях перпендикулярных току и магнитному потоку появится ЭДС, которое пропадает при отсутствии магнитного потока. В трамблёре датчик расположен на подвижной пластине и имеет две части разделённые между собой прорезью.
С одной стороны прорези находится полупроводник с усилителем сигнала и стабилизатором напряжения, а с другой постоянный магнит создающий магнитное поле. В прорезь датчика проходит шторка, имеющая 4 прорези и закреплённая на валу трамблёра. При вращении вала шторка вращается. При нахождении прорези шторки в прорези датчика его полупроводник попадает в магнитное поле постоянного магнита и на нём появляется ЭДС, которая проходит через усилитель и открывает силовой транзистор датчика.При прохождении мимо датчика зубца шторки, последний отгораживает постоянный магнит от полупроводника, что приводит шунтированию магнитного поля и ЭДС на полупроводнике пропадает, что ведёт к закрытию транзистора и пропаданию напряжения на управляющем выводе датчика.
Ремонт и восстановление трамблеров японских двигателей.
Трамблер, он же – дистрибьютор (distributer), он же – распределитель зажигания, он же – модуль зажигания.
В японских системах управления бензиновыми двигателями это технологически-сложная деталь, имеющая в своем составе электронный датчик распредвала, электронный коммутатор и высоковольтную катушку зажигания.
Трамблер изготовлен единым блоком, здесь есть свои плюсы и минусы. К сожалению, трамблер продается также единым блоком – это большой, жирный минус, т.к. в настоящее время стоимость “оригинального” трамблера у дилера достигает 21000-24000руб.
Признаки неисправности трамблера:Потеря мощности двигателя при ускорении;
Нестабильная (“подтраивание”) работа на холостом ходу;
Двигатель тяжело заводится и глохнет при прогреве;
Хлопки во впускной или выпускной коллектор при резком ускорении;
Память компьютера двигателя содержит ошибку “misfire” (потеря искрообразования), при сканировании автомобилей после 1996г
Внимание!Возможно, Вы заблуждаетесь, относительно неисправности Вашего трамблера. Похожие симптомы вызывают другие неисправные агрегаты и узлы автомобиля.
Было бы экономически целесообразней для Вас провести электронную диагностику и тестирование системы зажигания автомобиля
Обращайтесь по тел.:
+7 495 9958674, +7 963 9777356 (Юрий), +7 495 7787546 (Александр)
или см. страничку “контакты”. Вы получите максимум информации, бесплатную консультацию, полезные советы. Основные причины выхода из строя трамблера:
Загрязненные инжекторы двигателя (посмотрите инжекторов);
Старые или “пробитые” из-за низкокачественного бензина свечи зажигания;
Старые, поврежденные или грязные высоковольтные провода;
“Прикуривание” автомобиля от автомобиля-донора с неисправной системой зарядки аккумулятора;
Грязная или с трещиной крышка трамблера;
Окисленные, грязные клеммы аккумулятора могут также стать причиной повреждения трамблера.
Неисправность генератора и системы зарядки аккумулятора.
Какие элементы трамблера чаще выходят из строя?
По нашей накопленной статистике – коммутатор и катушка зажигания, причем вероятность отказа обоих элементов одинакова – 50/50%.Ремонт трамблера состоит в замене всех его электронных компонентов.
Так как корпус трамблера достаточно надежен, то мы предлагаем Вам обмен Вашего неисправного трамблера на восстановленный из нашего обменного фонда. Все трамблеры прошли полное тестирование и испытание на специальном стенде. На восстановленные трамблеры даем гарантию.
Компоненты, которые мы используем при ремонте трамблеров только оригинальных производителей, следовательно, надежные.
При обмене или ремонте мы обязательно Вас проконсультируем, чтобы в дальнейшем Вы избежали подобных неприятностей.
Услуги по демонтажу, установке трамблера, профилактической чистке инжекторов и другие сопутствующие работы Вы также можете получить в нашем автосервисе “РАТ авто”.
Во многих магазинах в продаже появились неоригинальные трамблеры китайского производства для моделей Крайслер Циррус (Chrysler CIRRUS) и Додж Стратус (Dodge STRATUS) с двигателями Mitsubishi 2.5L.
По отзывам наших клиентов и по нашему собственному опыту эти “изделия”, к сожалению, не оправдывают своей цены (около 12000руб). При внимательном исследовании выяснилось, что электроника коммутаторов сделана из “ширпотреба”, а электроизоляция катушек зажигания очень слабая.
Наше мнение – подобные “чудо-запчасти” не предназначены для полноценной и долгой работы на этих прекрасных автомобилях! К тому же, они возврату в магазины, как правило, не подлежат!
Внимание! В помощь диагносту. Вашему вниманию предлагаются справочники и другая техническая литература.
У Вас будет полезная информация, с помощью которой Вы сами сможете определить причины неисправностей и ошибок в работе узлов и агрегатов Вашего автомобиля.Содержание на русском языке.
Формат – электронные книги.Коды OBDII Jeep GRAND CHEROKEE WJ 4.0L 1999-00г
скачать demo >>>Коды OBDII акпп Крайслер 41TE (A604) 2001г. скачать demo >>>Коды OBDII акпп Крайслер 41TE (A604) 2004г. скачать demo >>>
Вашему вниманию предлагаются справочники и другая техническая литература.
У Вас будет полезная информация, с помощью которой Вы сами сможете определить причины неисправностей и ошибок в работе узлов и агрегатов Вашего автомобиля.Содержание на русском языке.
Формат – электронные книги.Коды OBDII Jeep GRAND CHEROKEE WJ 4.0L 1999-00г. скачать demo >>>Коды OBDII акпп Крайслер 41TE (A604) 2001г. скачать demo >>>Коды OBDII акпп Крайслер 41TE (A604) 2004г. скачать demo >>>
P.S. Не покупайте китайских подделок.
Неисправность контактного трамблёра.
Неисправность трамблёра при контактном зажигании обусловлено изменением зазора в контактах или загрязнение их. На работу контактного трамблёра, в отличие от бесконтактного, очень большое влияние оказывает состояние контактов, которое надо проверять через 10000 км. К неисправностям трамблёра относится износ кулачков вала и упора контактов скользящего по ним, износ втулок в которых вращается вал, разрушение подшипника подвижной контактной пластины, ослабление контактной пружины, заедание контактов на оси, подгорание, эрозия или загрязнение контактов.
Все эти неисправности приводят к изменению зазора или нарушение контакта между контактами. Как следствие потеря мощности двигателя, прекращение работы двигателя на холостом ходу, снижение приёмистости, возможны рывки при резком нажатии на педаль газа.
При большом износе или разрушении подшипника подвижной контактной пластины, критическом износе втулок, обрыве минусового шунта, нарушение контакта рычага контактной пары и самого контакта приводит к возникновению хлопков во впускном коллекторе и глушителе. Так же это возможно при сгорании резистора от радиопомех, находящийся в бегунке распределителя.
Когда двигатель не заводится это может быть связано с отсутствием контакта или зазора в контактной паре, так же пробой бегунка. Отсутствие, загрязнение или выгорание контактов определяется визуально, если отсутствует искровой разряд на высоковольтном проводе идущем от катушки зажигания. При наличии искры на центральном проводе и отсутствии на свечных проводах, свидетельствует о пробое бегунка. Так же к неисправностям относится неисправность центробежного и вакуумного регуляторов. При слабой искре на центральном проводе и большом искрении между контактах скорей всего неисправен конденсатор. Не следует устанавливать дополнительные конденсаторы и конденсаторы большей ёмкости. Ёмкость конденсатора должна быть в пределах 0,15 — 0,35 мкФ.
Методы регулировки
В целом регулировка системы выполняется за три этапа. К первому относится корректировка угла замкнутого состояния контактов. Учитывайте, что он зависит непосредственно от величины зазора в контактах трамблера. Второй этап включает в себя выставление угла, с которым происходит опережение зажигания, а третий этап позволяет проверить и скорректировать полученные результаты
Надо обратить особое внимание на тот факт, что все результаты необходимо уточнять непосредственно в процессе езды
Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того чтобы приступить к работе, в первую очередь понадобится снять крышку, прикрывающую распределитель зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена классическая система, то перед тем, как начать процесс регулировки, зачистите все прилагаемые контакты и проверьте тщательность, с которой они прилегают друг к другу.
Если вы заметили какие-либо отклонения, аккуратно приведите систему в порядок, подогнув необходимые места в контактах. Далее, поверните коленвал таким образом, чтобы между контактами трамблера ВАЗ 2106 образовалось максимально допустимое расстояние. Потом отверните винт, фиксирующий группу, он находится на пластине подшипника. И введите щуп, толщина которого составляет 0,5 мм. Подвиньте контакты таким образом, чтобы он мог перемещаться с незначительным усилием.
Обслуживание прерыватель-распределитель зажигания-трамблёр ВАЗ 01-КЛАССИКА.Замена кулачков,бегунок,конден.
Как только вы посчитаете, что добились оптимального результата, затяните винт для того, чтобы зафиксировать положение. Для выяснения того, правильно ли вы раздвинули контакты, поместите между ними несколько более толстый щуп. Если он не проходит между контактами, вам удалось хорошо справиться с поставленной задачей.
Чтобы вращать коленвал, используйте специальный ключ. За неимением такового начинайте медленно двигать автомобиль при включенной четвертой передаче. Конечно, для этого придется приложить некоторые усилия, ведь использовать для проведения такой работы стартер становится практически невозможным. Это связано с тем, что довольно проблематично будет найти оптимальный угол поворота.
Приступите к непосредственному измерению угла. Выньте из крышки трамблера провод высокого напряжения и присоедините его к автомобилю. Далее, используя катушку зажигания и прикрепленную к ней лампочку на 12 В, присоедините к проводу, который проходит непосредственно от трамблера к катушке.
Если установка прошла правильно, когда будете включать зажигание, лампочка начнет гореть, а как только вы произведете размыкание контактов погаснет. Затем начинайте вращать коленвал двигателя таким образом, чтобы он двигался по часовой стрелке. Эту работу необходимо проводить до тех пор, пока лампочка не погаснет. Запомните положение, в котором находится бегунок и где-нибудь отметьте его для себя.
Устройство электронного зажигания
Схема электронного зажигания ВАЗ 2101, равно как и ВАЗ 2105, 2106, 2107 или 2109, включает в себя распределитель с бесконтактным электронным датчиком и стальным экраном, коммутатор, катушку с разомкнутым магнитопроводом, свечи зажигания с высоковольтными проводами и комплект соединительных проводов.
Преимущества установки электронного зажигания на всю классику ВАЗ, неважно, будет ли это 2106 или 2107 – очевидны. Практичность, стабильность работы, более надежное (мощное) искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя – это далеко не полный перечень
Нужно сказать еще и о практически отсутствующих пробоях зажигания, улучшении динамики авто, незначительном, но снижении расхода топлива при использовании бесконтактной системы.
К недостаткам может быть отнесена достаточно высокая цена электронного зажигания ВАЗ и возможный выход из строя датчика Холла. Ну да ладно, датчик нетрудно заменить даже в дороге. В общем, приступим.
Прерыватель-распределитель зажигания
Прерыватель-распределитель зажигания (жарг. трамблёр, от фр. trembleur — вибратор, прерыватель) — механизм, определяющий момент формирования высоковольтных импульсов в системе зажигания и (или) для распределения электрического зажигания по цилиндрам карбюраторных и инжекторных бензиновых двигателей внутреннего сгорания.
Дизельные, компрессионные, калильные, а также двигатели с калильной головкой имеют иной принцип воспламенения топливо-воздушной смеси и прерыватель-распределитель им не нужен.
В классическом виде устройство включает в себя прерыватель тока низкого напряжения, распределитель тока высокого напряжения, центробежный и вакуумный регуляторы опережения зажигания.
Контакты прерывателя в определённый момент размыкают первичную цепь обмотки катушки зажигания, что вызывает индуцирование тока высокого напряжения в её вторичной обмотке.
Параллельно контактам подключен конденсатор для уменьшения искрения.
Вакуумный регулятор (встроен в корпус) измененяет угол опережения зажигания в зависимости от нагрузки на двигатель, которая пропорциональна разряжению за дроссельной заслонкой.
Вакуумный регулятор соединён с задроссельным пространством (впускной коллектор) трубкой.
Центробежный регулятор (встроен в корпус) измененяет угол опережения зажигания соответственно изменению частоты вращения коленчатого вала.
Октан-корректор, установленный на корпусе прерывателя позволяет вручную корректировать угол опережения зажигания.
Высоковольтное напряжение от вторичной обмотки катушки зажигания по высоковольтному проводу поступает к центральному контакту крышки распределителя.
Через контактный уголёк (щётка, установленная в крышке распределителя) высокое напряжение поступает на бегунок (ротор с токоразносной пластиной)
При прохождении вращающегося бегунка мимо боковых электрических контактов (по числу цилиндров) ток высокого напряжения подаётся по высоковольтным проводам к свечам зажигания соответствующих цилиндров.
Токоразносная пластина механически не касается боковых контактов крышки, через зазор проскакивает искра.
В более современной бесконтактной системе зажигания прерыватель отсутствует.
Он заменён устройством формирования задающих импульсов на эффекте Холла для формирования искры блоком управления зажиганием (коммутатором).
Также могут применяться оптические или магнитные датчики.
Некоторые инжекторные двигатели с распределителем зажигания не содержат центробежного и (или) вакуумного регулятора коррекции угла опережения зажигания.
В них эта функция возложена на электронный блок управления двигателем.
В современных же инжекторных двигателях прерыватель не применяется вовсе: он заменён одной или несколькими управляемыми катушками зажигания, или катушками непосредственно на каждой свече зажигания.
Например, на автомобилях «Ока» установлен датчик Холла и двухискровая катушка зажигания, распределитель отсутствует.
Устройство и ремонт на примере ВАЗ 2106 2107 2108 2109
На всех автомашинах для правильного и точного зажигания устанавливается прибор под названием трамблер, что в переводе с французского звучит достаточно эротично – вибратор. Однако никакой эротикой тут не пахнет. Всё предельно прозаично и просто. Трамблер или, как его правильно называют, распределитель системы зажигания двигателя – очень важная деталь, используемая как на уходящих в прошлое карбюраторных моторах, так и на пришедших им на смену инжекторных.
Состоит трамблер из двух основных деталей – датчика-распределителя и прерывателя электрического разряда, подаваемого к цилиндрам. Правда, в самых современных автомобилях с бесконтактной системой запуска двигателя эта важная деталь напрочь отсутствует и больше не применяется. В общем, как вы понимаете, это одно из непременных устройств всей системы зажигания практически любого автомобиля.
Как я выгляжу, скажи – что мне делать, покажи
Всё устройство трамблера состоит из небольшого количества деталей:
Во время замыкания контактов, трамблер передаёт в цилиндры ток низкого напряжения (даёт свечам искру), который и заставляет мотор запускаться, а во время размыкания напряжение падает, естественно, что, разумеется, уже не влияет на работу двигателя, ибо вся функция трамблера буквально одномоментная. Двигатель автомобиля с этим устройством должен быстро и точно запускаться, а также гораздо ровнее работать во время движения или на холостом ходу.
Ремонт
Само собой, что при поломке этой части системы зажигания можно тупо отправиться в ближайший сервис, где трамблер очень быстро поменяют. Однако его иногда можно отремонтировать или, в крайнем случае, поменять самостоятельно. Особых познаний для этого не нужно, если более-менее знать устройство, которое совсем бесхитростное и простое.
Перед началом разборки, если вы задумали его ремонт, нужно помнить про установку проводов на крышке только против часовой стрелки в порядке цилиндров, начиная от расширительного бачка с охлаждающей жидкостью – это относится к автомобилям ВАЗ серии 2106, 2107, 2108, 2109, то бишь как к классическим моделям, так и к переднеприводным. Дальше нужно вытащить провода из крышки, а саму крышку снять, открутив всего два болта. Затем снимите бегунок и отсоедините шланг от вакуумного регулятора, а дальше снимайте сам трамблер.
Обычной отвёрткой, но аккуратно, снимите уплотнительное резиновое кольцо и защитный экран, после чего снимайте разъём. Дальше, открутив шайбу с вакуума и два винта креплений, снимайте сам регулятор. Теперь нужно снять датчик Холла и фиксатор с подшипника. Какой-нибудь тонкой, но твёрдой проволокой нужно вытолкнуть штифт, диаметр которого не толще стержня авторучки (можно и стержнем попробовать). Снимаете муфту валика и вытаскиваете регулятор. Ставите новый сальник и хорошенько его запрессовываете. Собственно, всё. Теперь эту конструкцию надо собрать в точном обратном порядке, а после сборки устанавливаем обратно и выставляем зажигание, ориентируясь на “+” и ” “, указанные на трамблере.
Замена
Заменить это устройство ещё проще. Нужно снять клеммы с аккумулятора, отключить провода от катушки зажигания, сняв основной высоковольтный провод, и снять крышку трамблера. Бегунок надо поставить под углом 90 градусов к мотору и при помощи храповика снимаем старый прибор, открутив крепёжные гайки, а смену ставим новый. Главное, не забывайте после установки выставлять зажигание, а то не поймёте, почему машина не заводится.
Если такой процесс кажется вам чересчур сложным и хлопотным, то рисковать с системой зажигания не нужно, лучше сразу отправляйтесь в сервис. В конце концов, “здоровье” вашего автомобиля в ваших руках.
Замена штатного зажигания ВАЗ на электронное
Для замены нам понадобится сам комплект зажигания с высоковольтными и соединительными проводами, стандартный набор инструментов плюс ключ на 38 для вращения коленвала, свечи с зазором между электродами 0,7-0,8 мм, предназначенные для бесконтактной системы зажигания, дрель со сверлами, саморезы и час свободного времени.
Один нюанс: при выборе бесконтактной системы зажигания нужно учитывать то, что модель трамблера (датчика-распределителя или прерывателя-распределителя) для разных двигателей будет отличаться длиной вала. Для силовых агрегатов объемом до 1,3 л используется распределитель с более коротким, а при объеме более 1,3 л – с удлиненным валом. Если вал все-таки попался длинный, вместо короткого, на седло распределителя нужно установить шайбу-прокладку, которая поможет «укоротить» вал.
Проворачивая храповую гайку ключом, устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Достигается это путем совмещения метки на шкиве коленвала с наибольшей меткой на крышке двигателя. Далее, сняв крышку распределителя, нужно запомнить или пометить расположение распределителя и бегунка в нем. Именно так и нужно будет устанавливать их, заменив новыми. Кстати, достаточно подробно об установке электронного зажигания ВАЗ можно посмотреть на видео в сети.
Переходим к демонтажу катушки зажигания, замечая, куда и какие провода были прикреплены и то, что на новой катушке плюс обозначается как «Б», минус, соответственно «К». Все, старую сняли, новую установили. На очереди коммутатор.
Установить его можно куда угодно, например, под левой фарой есть место. Если нет – дрель в руки и вперед! Тут саморезы и пригодятся. Момент: при установке следим, чтобы радиатор коммутатора наиболее плотно прилегал к кузову автомобиля; черный провод от блока управления крепим к массе. Провода с отметкой «плюс» от коммутатора и зеленый провод, который присоединялся к старому трамблеру, соединяем с клеммой катушки «Б». Оставшийся провод от коммутатора и коричневый, тоже от старого распределителя зажигания, с клеммой «К» катушки зажигания.
Беремся за трамблер. Ослабив его крепление, извлекаем старый и заменяем его новым. Устанавливаем точно так, как стоял старый. Осторожнее с прокладкой! И еще: не нужно сейчас окончательно затягивать его крепление – чуть позже может понадобиться регулировка. Подключаем жгут проводов в фишке от коммутатора.
После этого можно заменить свечи и провода высокого напряжения, установить крышку распределителя и – осталось только перепутать местами высоковольтные провода. Головная боль в этом случае обеспечена! Сверяемся при подключении с цифрами на крышке распределителя зажигания! Провод, выходящий из центра крышки распределителя – к катушке. Ну, все, можно заводить.
Завелась? Повезло! Ничего, в следующий раз обязательно что-то напутаете. Теперь необходимо точно выставить момент зажигания, затянуть распределитель и на этом установка электронного зажигания на ваш ВАЗ может считаться законченной, о чистке контактов можно не вспоминать.
В случае если не завелась, причина может быть в неправильной установке соединительных или высоковольтных проводов или трамблера (датчик Холла в центре должен совмещаться с кромкой начала выреза окна в экране), неработоспособности коммутатора, катушки зажигания или датчика Холла
Также стоит обратить внимание на работоспособность свечей зажигания
Если завелась, но при правильно установленном моменте зажигания работа двигателя вызывает нарекания, возможно, причина в центробежном регуляторе прерывателя зажигания. Лечится заменой пружин грузов на более мягкие пружины.
Вот теперь можно и в путь, не забыв купить про запас датчик Холла. Осталось только наслаждаться более уверенной, ровной и бесперебойной работой двигателя.
