Простой стробоскоп на КТ972А
После предыдущих работ я перешёл к проверке и установке зажигания. Для этого был необходим стробоскоп, который я решил не покупать, а сделать из китайского светодиодного фонарика.
Для этого мне понадобилось:
* Светодиодный фонарик (9 светодиодов, питание 3хААА)
* Транзистор КТ972А
* Диод КД522Б
* Резисторы 10кОм и 220кОм (0,25 Вт)
* Провод длиной 1 метр
* Мебельная прищепка
* Кусочек медной пластины

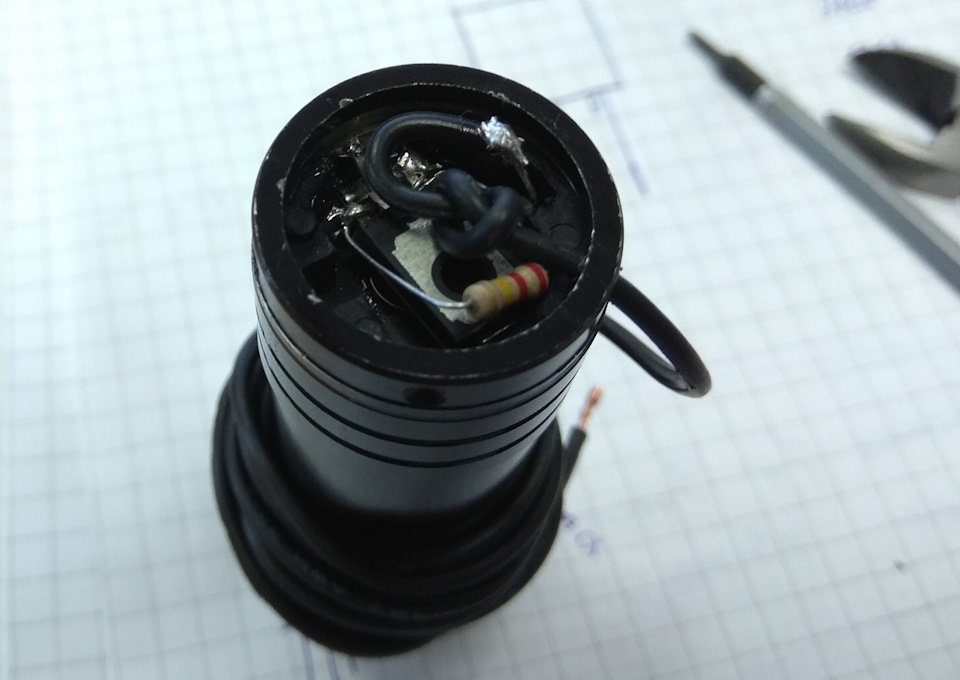

Задняя крышка фонарика, которая по совместительству является кнопкой включения, была разобрана, и оттуда вылетела в неизвестном направлении кнопка, на этом месте поселились вышеупомянутые радиодетали.
Зажим на провод сделал из прищепки и кусочка медной пластины. Просто обернул вокруг прищепки и припаял сигнальный провод.
Фонарик обошёлся в 55 рублей, радиодетали в 15 рублей.
Красным на схеме обведена часть схемы, которой является фонарик.
Хочу отметить, что для регулировки УОЗ этим стробоскопом понадобилось выполнить 2 условия:
1. Пометить метку на шкиве коленвала, чтобы её было видно
2. Работать в темноте, так как моргает стробоскоп не ярко
Я проводил работы на улице в 10 часов вечера, прикрыв свет от домового фонаря плечом 🙂 Светил на метку с расстояния 10-15 см всё было отлично видно.
Для регулировки нужно:
1. Прогреть двигатель до рабочей температуры
2. Выключить все потребители
3. Поставить перемычку Е1 — ТЕ1
4. Подцепить прищепку на ВВ провод 1 цилиндра
5. Ослабить болты трамблёра
6. Завести двигатель
7. Покрутить трамблёр, затянуть болты, заглушить двигатель, убрать перемычку.
У меня угол зажигания оказался 15 градусов, руководствуясь книжкой, где указаны пределы 8-12 градусов при установленной перемычке, я установил 10.
Когда убрал перемычку, проверил зажигание ещё раз, оно менялось в пределах 5-15 градусов на ХХ, в мурзилке так и пишут.
Транзистор КТ972А: аналоги, характеристики, схемы, чем заменить
Интересуетесь любительской радиотехникой, то вам пригодится данная статья про аналоги ходовых транзисторов, которые имеют широкое применение в радиотехнике и сравнительно низкую цену. Не всегда в магазине электроники вы можете подобрать нужный вам транзистор, поэтому мы собрали в данной статье информацию о транзисторе КТ972А и его аналогах.
Аналоги транзистора КТ972А
↑ Type | Mat | Struct | Pc | Ucb | Ueb | Ic | Tj | Ft | Hfe |
WW263 | Si | NPN | 65,00 | 100,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
U2T833 | Si | NPN | 60,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T832 | Si | NPN | 60,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T823 | Si | NPN | 35,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T822 | Si | NPN | 35,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T6O1 | Si | NPN | 50,00 | 80,00 | 20,00 | 200,00 | 1000,00 | ||
U2T605 | Si | NPN | 50,00 | 150,00 | 20,00 | 200,00 | 1000,00 | ||
TTD1415B | Si | NPN | 25,00 | 120,00 | 6,00 | 7,00 | 150,00 | 1000,00 | |
TSB142 | Si | NPN | 125,00 | 10,00 | 150,00 | 1000,00 | |||
TSB141 | Si | NPN | 135,00 | 10,00 | 150,00 | 1000,00 | |||
TIPL777B | Si | NPN | 180,00 | 1150,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIPL777A | Si | NPN | 180,00 | 1050,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIPL777 | Si | NPN | 180,00 | 950,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIP642 | Si | NPN | 175,00 | 100,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP641 | Si | NPN | 175,00 | 80,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP640 | Si | NPN | 175,00 | 60,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP622 | Si | NPN | 65,00 | 100,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP621 | Si | NPN | 65,00 | 80,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP620 | Si | NPN | 65,00 | 60,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP602 | Si | NPN | 100,00 | 100,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP601 | Si | NPN | 100,00 | 80,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP600 | Si | NPN | 100,00 | 60,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP132 | Si | NPN | 70,00 | 100,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP131 | Si | NPN | 70,00 | 80,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP130 | Si | NPN | 70,00 | 60,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP122L | Si | NPN | 40,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122FP | Si | NPN | 29,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122F | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122 | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP121 | Si | NPN | 65,00 | 80,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP120 | Si | NPN | 65,00 | 60,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP112 | Si | NPN | 50,00 | 100,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TIP111 | Si | NPN | 50,00 | 80,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TIP110 | Si | NPN | 50,00 | 60,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TD649 | Si | NPN | 62.5 | 100,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD647 | Si | NPN | 62.5 | 80,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD645 | Si | NPN | 62.5 | 60,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD265C | Si | NPN | 117,00 | 120,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265B | Si | NPN | 117,00 | 100,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265A | Si | NPN | 117,00 | 80,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265 | Si | NPN | 117,00 | 60,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD163C | Si | NPN | 90,00 | 120,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163B | Si | NPN | 90,00 | 100,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163A | Si | NPN | 90,00 | 80,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163 | Si | NPN | 90,00 | 60,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
T430 | Si | NPN | 100,00 | 600,00 | 5,00 | 10,00 | 800,00 | ||
T30F | Si | NPN | 80,00 | 500,00 | 5,00 | 10,00 | 1000,00 | ||
T30 | Si | NPN | 100,00 | 500,00 | 5,00 | 10,00 | 1000,00 | ||
STTIP122 | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
STD901T | Si | NPN | 35,00 | 500,00 | 5,00 | 4,00 | 150,00 | 1800,00 | |
STD03N | Si | NPN | 160,00 | 160,00 | 5,00 | 15,00 | 150,00 | 5000,00 | |
STD01N | Si | NPN | 100,00 | 150,00 | 5,00 | 10,00 | 150,00 | 5000,00 | |
ST901T | Si | NPN | 30,00 | 500,00 | 5,00 | 4,00 | 175,00 | 1500,00 | |
SLA6022 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA6020 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA6012 | Si | NPN*PNP | 25,00 | 60,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SLA4390 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4061 | Si | NPN | 25,00 | 120,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4060 | Si | NPN | 25,00 | 120,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4031 | Si | NPN | 25,00 | 120,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SLA4030 | Si | NPN | 25,00 | 120,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SGSIF465 | Si | NPN | 65,00 | 1300,00 | 10,00 | 175,00 | |||
SGSIF464 | Si | NPN | 65,00 | 1200,00 | 10,00 | 175,00 | |||
SGSIF463 | Si | NPN | 65,00 | 1000,00 | 12,00 | 175,00 | |||
SGSIF461 | Si | NPN | 65,00 | 850,00 | 15,00 | 175,00 | |||
SGSIF445 | Si | NPN | 55,00 | 1300,00 | 7,00 | 175,00 | |||
SGSIF444 | Si | NPN | 55,00 | 1200,00 | 7,00 | 175,00 | |||
SGSIF443 | Si | NPN | 55,00 | 1000,00 | 8,00 | 175,00 | |||
SGSIF441 | Si | NPN | 55,00 | 850,00 | 10,00 | 175,00 | |||
SGSIF425 | Si | NPN | 45,00 | 1300,00 | 4,00 | 175,00 | |||
SGSIF424 | Si | NPN | 45,00 | 1200,00 | 4,00 | 175,00 | |||
SGSIF423 | Si | NPN | 45,00 | 1000,00 | 5,00 | 175,00 | |||
SGSIF421 | Si | NPN | 45,00 | 850,00 | 5,00 | 175,00 | |||
SGSIF345 | Si | NPN | 40,00 | 1300,00 | 7,00 | 175,00 | |||
SGSIF344 | Si | NPN | 40,00 | 1200,00 | 7,00 | 175,00 | |||
SGSIF343 | Si | NPN | 40,00 | 1000,00 | 8,00 | 175,00 | |||
SGSIF341 | Si | NPN | 40,00 | 850,00 | 10,00 | 175,00 | |||
SGSIF325 | Si | NPN | 35,00 | 1300,00 | 4,00 | 175,00 | |||
SGSIF324 | Si | NPN | 35,00 | 1200,00 | 4,00 | 175,00 | |||
SGSIF323 | Si | NPN | 35,00 | 1000,00 | 5,00 | 175,00 | |||
SGSIF321 | Si | NPN | 35,00 | 850,00 | 5,00 | 175,00 | |||
SGSF665 | Si | NPN | 250,00 | 1300,00 | 20,00 | 175,00 | |||
SGSF664 | Si | NPN | 250,00 | 1200,00 | 20,00 | 175,00 | |||
SGSF663 | Si | NPN | 250,00 | 1000,00 | 24,00 | 175,00 | |||
SGSF661 | Si | NPN | 250,00 | 850,00 | 30,00 | 175,00 | |||
SGSF565 | Si | NPN | 150,00 | 1300,00 | 10,00 | 175,00 | |||
SGSF564 | Si | NPN | 150,00 | 1200,00 | 10,00 | 175,00 | |||
SGSF563 | Si | NPN | 150,00 | 1000,00 | 12,00 | 175,00 | |||
SGSF561 | Si | NPN | 150,00 | 850,00 | 15,00 | 175,00 | |||
SGSF545 | Si | NPN | 125,00 | 1300,00 | 7,00 | 175,00 | |||
SGSF544 | Si | NPN | 115,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF543 | Si | NPN | 115,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF541 | Si | NPN | 115,00 | 850,00 | 10,00 | 175,00 | |||
SGSF465 | Si | NPN | 125,00 | 1300,00 | 10,00 | 175,00 | |||
SGSF464 | Si | NPN | 125,00 | 1200,00 | 10,00 | 175,00 | |||
SGSF463 | Si | NPN | 125,00 | 1000,00 | 12,00 | 175,00 | |||
SGSF461 | Si | NPN | 125,00 | 850,00 | 15,00 | 175,00 | |||
SGSF445 | Si | NPN | 95,00 | 1300,00 | 7,00 | 175,00 | |||
SGSF444 | Si | NPN | 95,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF443 | Si | NPN | 95,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF441 | Si | NPN | 85,00 | 850,00 | 10,00 | 175,00 | |||
SGSF425 | Si | NPN | 80,00 | 1300,00 | 4,00 | 175,00 | |||
SGSF424 | Si | NPN | 80,00 | 1200,00 | 4,00 | 175,00 | |||
SGSF423 | Si | NPN | 80,00 | 1000,00 | 5,00 | 175,00 | |||
SGSF421 | Si | NPN | 80,00 | 850,00 | 5,00 | 175,00 | |||
SGSF344 | Si | NPN | 85,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF343 | Si | NPN | 85,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF341 | Si | NPN | 85,00 | 850,00 | 10,00 | 175,00 | |||
SGSF324 | Si | NPN | 70,00 | 1200,00 | 4,00 | 175,00 | |||
SGSF323 | Si | NPN | 70,00 | 850,00 | 5,00 | 175,00 | |||
SGSF321 | Si | NPN | 70,00 | 850,00 | 5,00 | 175,00 | |||
SGSD93G | Si | NPN | 80,00 | 200,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD93F | Si | NPN | 80,00 | 180,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD93E | Si | NPN | 80,00 | 160,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD00020 | Si | NPN | 70,00 | 650,00 | 8,00 | 175,00 | 1000,00 | ||
SGS6388 | Si | NPN | 65,00 | 100,00 | 10,00 | 175,00 | 1000,00 | ||
SGS6387 | Si | NPN | 65,00 | 80,00 | 10,00 | 175,00 | 1000,00 | ||
SGS6386 | Si | NPN | 65,00 | 60,00 | 8,00 | 175,00 | 1000,00 | ||
SGS132 | Si | NPN | 65,00 | 100,00 | 8,00 | 175,00 | 1000,00 | ||
SGS131 | Si | NPN | 65,00 | 80,00 | 8,00 | 175,00 | 1000,00 | ||
SGS130 | Si | NPN | 65,00 | 60,00 | 8,00 | 175,00 | 1000,00 | ||
SGS122 | Si | NPN | 65,00 | 100,00 | 5,00 | 175,00 | 1000,00 | ||
SGS121 | Si | NPN | 65,00 | 80,00 | 5,00 | 175,00 | 1000,00 | ||
SGS120 | Si | NPN | 65,00 | 60,00 | 5,00 | 175,00 | 1000,00 | ||
SE9302 | Si | NPN | 70,00 | 100,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
SE9301 | Si | NPN | 70,00 | 80,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
SE9300 | Si | NPN | 70,00 | 60,00 | 5,00 | 10,00 | 150,00 | 1000,00 |
Биполярный транзистор KT972A — описание производителя. Основные параметры. Даташиты.
Наименование производителя: KT972A
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ972А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Транзистор КТ972А
Распиновка
У устройств в упаковке КТ-27 предусмотрено технологическое отверстие для крепления к радиатору. У другого, выполненного в SMD-корпусе, такой возможности не предусмотрено.
Характеристики
Техническое описание российских производителей КТ972А содержит данные о максимально допустимых параметрах, которые транзистор способен выдержать при его эксплуатации. Как правило они приводятся в самом начале этого документа. Рассмотрим их подробней:
Не стоит превышать эти значения, так как это чревато выходом его из строя. Следует придерживаться параметров на 30% ниже приведенных выше. Учитывайте это правило в будущем и для других подобных устройств.
Электрические значения
Комплементарная пара
Комплементарной парой для КТ972 является российский транзистор p-n-p структуры — КТ973.
Обозначение на упаковке
Маркировку у КТ972А следует расшифровывать в таком порядке:
Содержание драгметаллов
КТ972А в КТ-27 содержит незначительное количество драгметаллов. Наличие золота в таких устройствах не более 0.0036143 (0.045) грамм. Серебра, платины и других материалов платиновой группы в них нет.
Простейшие схемы
Для начинающих радиолюбителей на рассматриваемых транзисторах можно собирать небольшие, элементарные схемы. Например, в сети интернет есть схемы стабилизации напряжения с использованием лишь одного КТ972. На нём так же учатся собирать простейшие конструкции фотореле и мултивибратора, содержащие минимальный набор радиоэлементов. Одно из таких решений представлено в видеоматериале.
Аналоги
Прототипом для него послужил зарубежный транзистор BD875 (Siemens). Кроме него, почти полными аналогами для КТ972А можно считать: BD877, BD879 (Siemens). Подходящей отечественной заменой могут стать: КТ972В, КТ972Г и КТ972Б, с немного меньшим пропускаемым напряжением Uкэ max (до 45 В).
Производители
Основным поставщиком на российский рынок этого транзистора и его различных модификаций, продолжает оставаться белорусское ОАО “Интеграл”. Скачать DataSheet на него можно кликнув по ссылке.
Транзистор КТ972А: аналоги, характеристики, схемы, чем заменить
↑ Type | Mat | Struct | Pc | Ucb | Ueb | Ic | Tj | Ft | Hfe |
WW263 | Si | NPN | 65,00 | 100,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
U2T833 | Si | NPN | 60,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T832 | Si | NPN | 60,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T823 | Si | NPN | 35,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T822 | Si | NPN | 35,00 | 12,00 | 5,00 | 200,00 | 1000,00 | ||
U2T6O1 | Si | NPN | 50,00 | 80,00 | 20,00 | 200,00 | 1000,00 | ||
U2T605 | Si | NPN | 50,00 | 150,00 | 20,00 | 200,00 | 1000,00 | ||
TTD1415B | Si | NPN | 25,00 | 120,00 | 6,00 | 7,00 | 150,00 | 1000,00 | |
TSB142 | Si | NPN | 125,00 | 10,00 | 150,00 | 1000,00 | |||
TSB141 | Si | NPN | 135,00 | 10,00 | 150,00 | 1000,00 | |||
TIPL777B | Si | NPN | 180,00 | 1150,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIPL777A | Si | NPN | 180,00 | 1050,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIPL777 | Si | NPN | 180,00 | 950,00 | 6,00 | 20,00 | 150,00 | 1000,00 | |
TIP642 | Si | NPN | 175,00 | 100,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP641 | Si | NPN | 175,00 | 80,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP640 | Si | NPN | 175,00 | 60,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP622 | Si | NPN | 65,00 | 100,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP621 | Si | NPN | 65,00 | 80,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP620 | Si | NPN | 65,00 | 60,00 | 5,00 | 8,00 | 200,00 | 1000,00 | |
TIP602 | Si | NPN | 100,00 | 100,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP601 | Si | NPN | 100,00 | 80,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP600 | Si | NPN | 100,00 | 60,00 | 5,00 | 10,00 | 200,00 | 1000,00 | |
TIP132 | Si | NPN | 70,00 | 100,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP131 | Si | NPN | 70,00 | 80,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP130 | Si | NPN | 70,00 | 60,00 | 5,00 | 8,00 | 150,00 | 1000,00 | |
TIP122L | Si | NPN | 40,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122FP | Si | NPN | 29,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122F | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP122 | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP121 | Si | NPN | 65,00 | 80,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP120 | Si | NPN | 65,00 | 60,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
TIP112 | Si | NPN | 50,00 | 100,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TIP111 | Si | NPN | 50,00 | 80,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TIP110 | Si | NPN | 50,00 | 60,00 | 5,00 | 4,00 | 150,00 | 750,00 | |
TD649 | Si | NPN | 62.5 | 100,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD647 | Si | NPN | 62.5 | 80,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD645 | Si | NPN | 62.5 | 60,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD265C | Si | NPN | 117,00 | 120,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265B | Si | NPN | 117,00 | 100,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265A | Si | NPN | 117,00 | 80,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD265 | Si | NPN | 117,00 | 60,00 | 5,00 | 12,00 | 200,00 | 750,00 | |
TD163C | Si | NPN | 90,00 | 120,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163B | Si | NPN | 90,00 | 100,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163A | Si | NPN | 90,00 | 80,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
TD163 | Si | NPN | 90,00 | 60,00 | 5,00 | 8,00 | 200,00 | 750,00 | |
T430 | Si | NPN | 100,00 | 600,00 | 5,00 | 10,00 | 800,00 | ||
T30F | Si | NPN | 80,00 | 500,00 | 5,00 | 10,00 | 1000,00 | ||
T30 | Si | NPN | 100,00 | 500,00 | 5,00 | 10,00 | 1000,00 | ||
STTIP122 | Si | NPN | 65,00 | 100,00 | 5,00 | 5,00 | 150,00 | 1000,00 | |
STD901T | Si | NPN | 35,00 | 500,00 | 5,00 | 4,00 | 150,00 | 1800,00 | |
STD03N | Si | NPN | 160,00 | 160,00 | 5,00 | 15,00 | 150,00 | 5000,00 | |
STD01N | Si | NPN | 100,00 | 150,00 | 5,00 | 10,00 | 150,00 | 5000,00 | |
ST901T | Si | NPN | 30,00 | 500,00 | 5,00 | 4,00 | 175,00 | 1500,00 | |
SLA6022 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA6020 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA6012 | Si | NPN*PNP | 25,00 | 60,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SLA4390 | Si | NPN*PNP | 25,00 | 100,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4061 | Si | NPN | 25,00 | 120,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4060 | Si | NPN | 25,00 | 120,00 | 6,00 | 5,00 | 150,00 | 2000,00 | |
SLA4031 | Si | NPN | 25,00 | 120,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SLA4030 | Si | NPN | 25,00 | 120,00 | 6,00 | 4,00 | 150,00 | 2000,00 | |
SGSIF465 | Si | NPN | 65,00 | 1300,00 | 10,00 | 175,00 | |||
SGSIF464 | Si | NPN | 65,00 | 1200,00 | 10,00 | 175,00 | |||
SGSIF463 | Si | NPN | 65,00 | 1000,00 | 12,00 | 175,00 | |||
SGSIF461 | Si | NPN | 65,00 | 850,00 | 15,00 | 175,00 | |||
SGSIF445 | Si | NPN | 55,00 | 1300,00 | 7,00 | 175,00 | |||
SGSIF444 | Si | NPN | 55,00 | 1200,00 | 7,00 | 175,00 | |||
SGSIF443 | Si | NPN | 55,00 | 1000,00 | 8,00 | 175,00 | |||
SGSIF441 | Si | NPN | 55,00 | 850,00 | 10,00 | 175,00 | |||
SGSIF425 | Si | NPN | 45,00 | 1300,00 | 4,00 | 175,00 | |||
SGSIF424 | Si | NPN | 45,00 | 1200,00 | 4,00 | 175,00 | |||
SGSIF423 | Si | NPN | 45,00 | 1000,00 | 5,00 | 175,00 | |||
SGSIF421 | Si | NPN | 45,00 | 850,00 | 5,00 | 175,00 | |||
SGSIF345 | Si | NPN | 40,00 | 1300,00 | 7,00 | 175,00 | |||
SGSIF344 | Si | NPN | 40,00 | 1200,00 | 7,00 | 175,00 | |||
SGSIF343 | Si | NPN | 40,00 | 1000,00 | 8,00 | 175,00 | |||
SGSIF341 | Si | NPN | 40,00 | 850,00 | 10,00 | 175,00 | |||
SGSIF325 | Si | NPN | 35,00 | 1300,00 | 4,00 | 175,00 | |||
SGSIF324 | Si | NPN | 35,00 | 1200,00 | 4,00 | 175,00 | |||
SGSIF323 | Si | NPN | 35,00 | 1000,00 | 5,00 | 175,00 | |||
SGSIF321 | Si | NPN | 35,00 | 850,00 | 5,00 | 175,00 | |||
SGSF665 | Si | NPN | 250,00 | 1300,00 | 20,00 | 175,00 | |||
SGSF664 | Si | NPN | 250,00 | 1200,00 | 20,00 | 175,00 | |||
SGSF663 | Si | NPN | 250,00 | 1000,00 | 24,00 | 175,00 | |||
SGSF661 | Si | NPN | 250,00 | 850,00 | 30,00 | 175,00 | |||
SGSF565 | Si | NPN | 150,00 | 1300,00 | 10,00 | 175,00 | |||
SGSF564 | Si | NPN | 150,00 | 1200,00 | 10,00 | 175,00 | |||
SGSF563 | Si | NPN | 150,00 | 1000,00 | 12,00 | 175,00 | |||
SGSF561 | Si | NPN | 150,00 | 850,00 | 15,00 | 175,00 | |||
SGSF545 | Si | NPN | 125,00 | 1300,00 | 7,00 | 175,00 | |||
SGSF544 | Si | NPN | 115,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF543 | Si | NPN | 115,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF541 | Si | NPN | 115,00 | 850,00 | 10,00 | 175,00 | |||
SGSF465 | Si | NPN | 125,00 | 1300,00 | 10,00 | 175,00 | |||
SGSF464 | Si | NPN | 125,00 | 1200,00 | 10,00 | 175,00 | |||
SGSF463 | Si | NPN | 125,00 | 1000,00 | 12,00 | 175,00 | |||
SGSF461 | Si | NPN | 125,00 | 850,00 | 15,00 | 175,00 | |||
SGSF445 | Si | NPN | 95,00 | 1300,00 | 7,00 | 175,00 | |||
SGSF444 | Si | NPN | 95,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF443 | Si | NPN | 95,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF441 | Si | NPN | 85,00 | 850,00 | 10,00 | 175,00 | |||
SGSF425 | Si | NPN | 80,00 | 1300,00 | 4,00 | 175,00 | |||
SGSF424 | Si | NPN | 80,00 | 1200,00 | 4,00 | 175,00 | |||
SGSF423 | Si | NPN | 80,00 | 1000,00 | 5,00 | 175,00 | |||
SGSF421 | Si | NPN | 80,00 | 850,00 | 5,00 | 175,00 | |||
SGSF344 | Si | NPN | 85,00 | 1200,00 | 7,00 | 175,00 | |||
SGSF343 | Si | NPN | 85,00 | 1000,00 | 8,00 | 175,00 | |||
SGSF341 | Si | NPN | 85,00 | 850,00 | 10,00 | 175,00 | |||
SGSF324 | Si | NPN | 70,00 | 1200,00 | 4,00 | 175,00 | |||
SGSF323 | Si | NPN | 70,00 | 850,00 | 5,00 | 175,00 | |||
SGSF321 | Si | NPN | 70,00 | 850,00 | 5,00 | 175,00 | |||
SGSD93G | Si | NPN | 80,00 | 200,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD93F | Si | NPN | 80,00 | 180,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD93E | Si | NPN | 80,00 | 160,00 | 12,00 | 175,00 | 1000,00 | ||
SGSD00020 | Si | NPN | 70,00 | 650,00 | 8,00 | 175,00 | 1000,00 | ||
SGS6388 | Si | NPN | 65,00 | 100,00 | 10,00 | 175,00 | 1000,00 | ||
SGS6387 | Si | NPN | 65,00 | 80,00 | 10,00 | 175,00 | 1000,00 | ||
SGS6386 | Si | NPN | 65,00 | 60,00 | 8,00 | 175,00 | 1000,00 | ||
SGS132 | Si | NPN | 65,00 | 100,00 | 8,00 | 175,00 | 1000,00 | ||
SGS131 | Si | NPN | 65,00 | 80,00 | 8,00 | 175,00 | 1000,00 | ||
SGS130 | Si | NPN | 65,00 | 60,00 | 8,00 | 175,00 | 1000,00 | ||
SGS122 | Si | NPN | 65,00 | 100,00 | 5,00 | 175,00 | 1000,00 | ||
SGS121 | Si | NPN | 65,00 | 80,00 | 5,00 | 175,00 | 1000,00 | ||
SGS120 | Si | NPN | 65,00 | 60,00 | 5,00 | 175,00 | 1000,00 | ||
SE9302 | Si | NPN | 70,00 | 100,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
SE9301 | Si | NPN | 70,00 | 80,00 | 5,00 | 10,00 | 150,00 | 1000,00 | |
SE9300 | Si | NPN | 70,00 | 60,00 | 5,00 | 10,00 | 150,00 | 1000,00 |
Биполярный транзистор KT972A — описание производителя. Основные параметры. Даташиты.
Наименование производителя: KT972A
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ972А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Характеристики популярных аналогов
Наименование производителя: KT972A
Наименование производителя: WW263
Наименование производителя: U2T833
Наименование производителя: U2T832
Наименование производителя: U2T823
Наименование производителя: U2T6O1
Наименование производителя: U2T605
Наименование производителя: TTD1415B
