Что нужно знать для выбора ленточнопильного станка?
Содержание:
К основным преимуществам ленточных пил по сравнению с использованием других инструментов и станков относят:
Существуют несколько видов ленточных пил, каждый из которых рассчитан на определенные операции. Чтобы не прогадать и подобрать подходящее устройство, обратите на это внимание. Разделение идет по типу обрабатываемого материала. Именно материал определяет, какие будут нагрузки на пильное полотно. Это в свою очередь влияет на особенности конструкции и возможности станка.
Деревообрабатывающие
Каждый ленточнопильный станок по дереву является по своему строению вертикальным. Он имеет цельную массивную станину, рабочий горизонтальный металлический стол с упорами для заготовок и два шкива – сверху и внизу, на которые натянуто пильное полотно. Принцип работы заключается в следующем: деталь устанавливается в нужном положении на стол вплотную к параллельному или угловому упору, а после подается на полотно, удерживаясь оператором обеими руками и двигаясь по упору как по направляющей.
Станки данного вида используются для прямых, косых, фигурных резов и распилов под углом 45°. Особенностью оборудования является высокая скорость движения полотна, которая позволяет быстро разрезать мягкие материалы – дерево, пластик, пенопласт и т.п.
Существуют ленточнопильные станки по дереву трех классов.
Оснасткой для всех ленточных пил данного вида являются пильные ленты по дереву (Полотно пильное (1712x6x0.36 мм; зуб A4) для ленточнопильного станка BAS 260 Metabo 0909057175, JET Полотно 10TPI (JWBS-9) PW6.1510.10). Эффективнее всего использовать режущий инструмент такой же марки, как и само оборудование.
Металл
Ленточные пилы по металлу применяются для прямых и косых резов самых различных профилей (круглые и квадратные трубы, прутки, бруски, швеллеры и уголки). Некоторые модели (Jet HVBS-712K 414459M) имеют поворотные губки тисков, с помощью которых можно выполнять резы под углом в 45°. При высоких нагрузках и резке твердых металлов, таких как различные стали, титановые и никелевые сплавы, используются водоэмульсионные СОЖ. Они предотвращают перегрев полотна и материала и удаляют стружку, образующуюся при работе. В охлаждении нет необходимости только при распиле чугуна, алюминия и неметаллических материалов. Возможности и мощность станков по металлу намного выше, чем у деревообрабатывающих, поэтому с их помощью возможна обработка как металла, так и дерева, пластика и графита. Для этого каждое устройство имеет несколько скоростей движения полотна. Это также необходимо для настройки под определенный вид металла. Мягкий (алюминий и т.п.) обрабатывается на самой высокой скорости, а твердый (титановые сплавы, высоколегированные стали) – на самой низкой.
В нашем интернет-магазине представлены два класса данного оборудования.
Класс | Описание | Назначение | Технические особенности |
Бытовые (3 класс) (Optimum S91G 3300091, Makita 2107 FK, Proma PPK-115U 25330743) | Простые устройства с ручной подачей для резания пластмасс и таких металлов, как алюминий, чугун, нелегированная и низколегированная сталь. | Рассчитаны на индивидуальное применение в частных мастерских. | Работают от сети 220 В (230 В), в них не используется СОЖ. |
Полупрофессиональные (2 класс) (Optimum S210G 3300210, Jet MBS-1321W 50000440T, Proma РРS-220TH 15000221) | Оборудование, предназначенное для работ с различными сталями, цветными металлами, а также титановыми и никелевыми сплавами. Является полуавтоматом. То есть рама с помощью гидравлической системы сама опускается для распила заготовки. | Применяются как на частных, так и на промышленных заготовительных производствах. Это самые распространенные станки, которые очень быстро окупают себя и имеют высокую стойкость режущего инструмента. Поэтому такая техника особо востребована на мостостроительных предприятиях, частных фирмах, изготавливающих металлоконструкции и т.п. | Мощность свыше 700 Вт, могут работать от сети 220 В или 380 В, имеют систему подачи СОЖ. |
Режущий инструмент для ленточных пил этого вида – пильные полотна по металлу (Полотно пильное биметаллическое M42 KBN (2925x27x0.9 мм; 5-8 зубьев/дюйм) для S350G Optimum 3357541, Полотно пильное (1712x12x0,36 мм; 14 зубьев/дюйм) для ленточнопильного станка BAS 260 Metabo 0909057191). В данном случае также лучше приобретать оснастку той же марки, что и сам станок.
Особенности выбора по техническим характеристикам
Допустим, Вы определились с видом и классом. Следующим шагом будет подбор подходящей модели по основным техническим характеристикам.
Глубина пропила влияет на максимальную толщину детали, которую можно резать оборудованием. В нашем интернет-магазине Вы найдете ленточные пилы для резания заготовок толщиной от 80 до 455 мм.
Ширина пропила влияет на ширину деталей, которые можно обрабатывать на станке. У нас представлены устройства для пиления заготовок шириной до 610 мм.
Maксимальный диаметр заготовки 90°. Показывает, в деталях какого размера можно выполнять прямые и косые резы. Пилы из нашего ассортимента могут резать заготовки до 460 мм диаметром.
Подведя итоги, можно сказать, что если определиться с задачами, подобрать ленточную пилу Вам не составит труда. Если это распиливание дерева для частного мебельного производства, то подойдет деревообрабатывающий станок среднего класса. Домашняя обработка металлических, деревянных и пластмассовых заготовок – бытовой металлообрабатывающий. А для тех, кому требуется оборудование на промышленное машиностроительное предприятие, лучше всего приобретать полупрофессиональные пилы по металлу. Выберете подходящую модель техники на нашем сайте и оформите заказ. Сомневаетесь в выборе? Позвоните нашим менеджерам, они ответят на все вопросы.
Классификация, особенности и область применения ленточнопильных станков
Ленточнопильный станок по металлу — это станок, предназначенный для фигурного и прямого разрезания изделий, приспособлений, выполненных из цветных и чёрных металлов. Ленточная пила является главным составляющим устройства, рабочим инструментом. В данной статье будут представлены особенности ленточных станков, их классификация и области применения.
Конструктивные элементы станка
Ленточнопильные станки в общем виде имеют следующие составные части:
Специализированная система подачи деталей
Устройства, позволяющие управлять станком. Это могут быть механизмы гидравлического или электромеханического типа
Клиноременная передача, образующая привод с электродвигателем
Принцип работы ленточнопильных станков
Ленточнопильные станки по металлу работают следующим образом:
после запуска устройства его ремень, закреплённый на маховиках, начинает движение. В это время оператор должен загрузить в специальный отсек заготовку для дальнейшей обработки;
деталь может располагаться перпендикулярно к оси станка либо под углами 45-60 градусов в зависимости от типа выполняемой обработки;
многие модели ленточнопильных станков поддерживают несколько режимов работы. Чтобы сменить режим, необходимо разместить поворотную раму под другим углом или сменить расположение рабочего узла. Пилы в процессе работы могут перегреваться. Перегрев отрицательно сказывается на качестве обработки, может привести к поломке режущего полотна. Во избежание перегрева в место реза подаётся смазочно-охлаждающая жидкость, которая предотвращает быстрый износ пилы;
у ленточнопильных станков присутствует специальная сетка, позволяющая удалять мелкие частички, пыль, стружку с полотна. Данная функция обеспечивает высококачественную обработку заготовок, делает пропил более ровным.
Важно! Ресурс ленточной пилы по металлу зависит от многих факторов. Например, устройство прослужит дольше, если его правильно эксплуатировать и своевременно обслуживать.
Классификация ленточнопильных станков по металлу
По особенностям конструкции ленточнопильные станки можно разделить на следующие виды:
консольные
В подобных устройствах присутствует консоль, которая в процессе обработки детали может перемещаться в вертикальном направлении перпендикулярно оси основания. На консольном оборудовании обычно разрезают профильные трубы. Устройства консольного типа, в свою очередь, подразделяются на автоматические, ручные и полуавтоматические. На рынке также могут существовать поворотные и неповоротные модели. С выбором нужного изделия не возникнет проблем. На консольных станках обрабатываются небольшие по размерам детали;
одностоечные
Эти пилы оборудованы вертикальной стойкой, по которой двигается пильная рама. Одностоечные ленточные станки по металлу имеют вращающийся стол, а также функции комплексной и наклонной резки. Одностоечные устройства бывают автоматического и полуавтоматического типа. Это не самые дешёвые модели на рынке, есть и более бюджетные варианты с ручным управлением;
станки портального типа
Такие станки имеют статичный рабочий стол, вдоль которого перемещается пильная рама и предназначены для распила, резки крупногабаритных и труднообрабатываемых металлических изделий;
ручные вертикальные
Станки, в которых пильная рама зафиксирована в одном положении, а заготовка во время резки перемещается ручным способом. Ручные модели самые простые в классе ленточнопильных станков;
горизонтальные поворотные
Станки, предназначенные для выполнения наклонной резки обрабатываемой заготовки. При этом оператор вручную может задать нужный угол расположения пильной рамы по отношению к заготовке. Поворотное изделие имеет прочные тиски для надёжной фиксации деталей, которые также могут поворачиваться на заданный угол.
Дополнительная информация! В горизонтальных поворотных станках присутствует две оси, по которым задаётся угол расположения пильной рамы.
По степени автоматизации различают следующие виды ленточнопильных станков:
Автоматические
Это изделия с ЧПУ, выполняющие заданный процесс обработки без участия оператора;
Полуавтоматические
Это устройства, на которых присутствует пульт или панель управления. Таким образом, работой станка управляет оператор, нажимая соответствующие клавиши;
Ручные
Устройства, обработка деталей на которых выполняется вручную оператором. Такие модели ленточнопильных станков являются самыми дешёвыми на рынке.
Ручной ленточнопильный стaнок:
Станок с ручным управлением имеет консольное исполнение. Здесь выбирать не приходится. Принцип работы этих устройств заключается в том, что пильную раму двигает оператор посредством нажатия, преодолевая силу натяжной пружины. Причём резка заготовки осуществляется собственной массой пильной рамы. Скорость передвижения рамы в ручных консольных станках можно регулировать с помощью гидроцилиндра. Данная система гидроразгрузки позволяет поднимать раму и фиксировать её в крайнем верхнем положении.
Преимущества ленточнопильных станков
Чтобы окончательно разобраться с особенностями ленточных станков по металлу, необходимо привести достоинства и недостатки распространённых инструментов. Преимущества будут следующие:
низкая стоимость. Бюджетные варианты отлично справятся с выполнением простых любительских задач. Это компактное устройство можно разместить в домашней мастерской или гараже;
простота обслуживания и эксплуатации. Ленточнопильные станки практически не требуют обслуживания, а разобраться в принципе их работы сможет новичок. Ленточные пилы в комплекте имеют инструкцию по эксплуатации, где содержится необходимая информация;
возможность наклонной резки. Иногда деталь требуется распилить под заданным углом. На ленточнопильных станках можно реализовать эту возможность.
Недостатки ленточнопильных станков
У рассматриваемого типа силового оборудования можно выделить ряд существенных недостатков:
Сильные вибрации в процессе работы. Такая особенность присутствует как на дорогих, так и на бюджетных модификациях. Причём вибрация отрицательно сказывается на долговечности работы станка, приводит к износу его компонентов;
Станки с ручным управлением не позволяют оператору контролировать силу натяжения полотна;
Шкивы режущего полотна необходимо регулярно настраивать, корректировать их работу;
Силу действия пилы на обрабатываемую заготовку нельзя изменить.
Обратите внимание! С помощью установленного в станке гидроцилиндра оператор сможет только выбрать величину скорости подачи. Поменять значение давления пилы на деталь не представляется возможным.
Характерные особенности резки на ленточнопильных станках
Обработка металлических заготовок на ленточном оборудовании предполагает их разрезание на заданную величину. В дальнейшем из заготовки изготавливаются детали, механизмы, мехатронные модули, различные машины и т.д.
В процессе обработки может возникнуть ряд трудностей, которые отрицательно сказываются на конечном результате. В частности, появляются большие припуски. Они не позволяют выполнить качественную обработку заготовки на следующих этапах.
Данная особенность вызвана низким качеством подготовительных работ. Удаляя стружку во время обработки изделия, можно воспользоваться следующими рекомендациями:
применение фрезы или резцов;
использование абразивных кругов или ножовочных полотен;
применение ленточных пил. Данный метод актуален именно при работе на ленточнопильном оборудовании.
Способ удаления стружки, предполагающий использование ленточной пилы, имеет следующие индивидуальные особенности:
Высокая производительность, скорость работы
Высокая точность удаления
Высокое качество среза
Уменьшение расхода металлических материалов посредством уменьшения пропила
Возможность наклонной обработки
Широкий спектр заготовок, которые можно обрабатывать на данном станке
Важно! При работе на ленточном станке нужно надевать защитные средства, к примеру, маску и спецовку.
Область применения ленточнопильных станков
Автоматические и полуавтоматические устройства применяются в мелкосерийном и крупносерийном производстве, на предприятиях, коммерческих организациях, в промышленности.
Ручные станки на заводах нецелесообразно ставить, они будут тормозить производственный процесс, затрачивая больше времени на обработку одной заготовки. К тому же, потребуется большое число операторов для работы на оборудовании ручного типа. А значит, это неоптимальный вариант, от которого отказываются руководители предприятий.
Домашняя мастерская, гараж — это отличное место для размещения ручного ленточнопильного станка по металлу. Имея в пользовании данное устройство, человек сможет выполнять как профессиональные, так и любительские задачи по резанию, обработке металлических заготовок.
Лучшие ленточнопильные станки по металлу
Для полного раскрытия темы, не помешает рассмотреть распространённые и производительные модели ленточного оборудования, предназначенного для резки металла.
STALEX BS-315G
Данный станок нельзя назвать бюджетным вариантом. Ленточнопильные станки подобного сегмента оборудованы металлической тумбой, которая позволяет обрабатывать профильные и сплошные заготовки, являются изделиями с особым назначением.
Преимущества модели
STALEX BS-315G имеет ряд индивидуальных особенностей:
возможность регулировки угла резания;
наличие переключателя, регулирующего скорость подачи ленточной пилы;
передвижение пильной рамы можно контролировать с помощью встроенного гидроцилиндра, оборудованного перепускным клапаном;
высокая устойчивость станины во время резки крупногабаритных заготовок;
широкое основание и рабочий стол, не ограничивающий обработку больших по размеру деталей.
Дополнительная информация! Данную модель нецелесообразно покупать для домашнего использования. Это профессиональное устройство, которое ставится на предприятиях.
Технические характеристики
Ленточнопильный стaнoк STALEX BS-315G имеет следующие характеристики:
Мощность электродвигателя составляет 1100 Вт
Минимальные размеры обрабатываемой заготовки составляют 10 x 30 мм
Станок подключается в сеть напряжением 220 Вольт
Скорость передвижения полотна 45 м/мин
Ручной принцип работы
JET EHB 270DGSVIP
Очередное профессиональный станок, предназначенный для распила металлических заготовок. Устройство имеет ряд особенностей, которые будут описаны далее.
Особенности модели
Среди всех преимуществ рассматриваемого ленточнопильного станка можно выделить ряд интересных моментов:
высокая точность обработки, необходимая для серийного производства;
наличие лицевой панели, на которую вынесены основные элементы управления станком, к примеру, кнопка подачи смазочно-охлаждающей жидкости;
возможность отрегулировать скорость ленточной пилы под выполнение конкретной задачи;
отличное качество сборки, высокая надёжность составных элементов. Долговечность данной модели гарантирована.
Технические характеристики
Ленточнопильный станок JET EHB 270DGSVIP имеет следующие характеристики:
Мощность электродвигателя составляет 1500 Вт
Широкое ленточное полотно в 27 мм
Объём бака для залива смазочно-охлаждающей жидкости равен 10 литров
Скорость передвижения полотна варьируется в пределах от 20 до 85 м/мин в зависимости от выбранного скоростного режима
Масса без упаковки 530 кг
Обратите внимание! Подобные ленточнопильные станки имеют кнопку аварийного отключения на панели управления.
Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость.
Metal Master BSG 220
Это полуавтоматическая стационарная модель, оборудованная станиной с литым чугуном. Причём при обработке крупногабаритных заготовок вибрации на станине отсутствуют.
Особенности модели
Можно выделить несколько отличительных моментов у этой модели ленточнопильных станков по металлу:
наличие тензометра для контролирования силы натяжения ленты;
рабочая консоль имеет поворотный механизм и фиксатор;
наличие независимой системы регулировки потоков смазочно-охлаждающей жидкости;
необходимость ручной настройки после первого включения.
Технические характеристики
Мощность электродвигателя составляет 1100 Вт;
Полотно имеет размеры 30 х 2480 х 0,9;
Возможность поворота тисков на угол в 45 и 60 градусов в обе стороны;
Масса изделия без упаковки составляет 185 кг.
Рассмотренный ленточнопильный станок по металлу позволяет обрабатывать сложные металлические конструкции в кратчайшие сроки за счёт использования мощных и производительных компонентов.
Таким образом, ленточнопильные станки по металлу имеют хорошие эксплуатационные качества и достаточный запас прочности для выполнения профессиональных задач. Ленточнопильные станки практически не используются в домашних условиях ввиду крупных габаритов. Однако это изделие — отличный вариант для производства. Классификация и особенности данных устройств были описаны выше.
Столярные ленточнопильные станки
Этот механизм впервые изготовлен французами в 1886 г. Первоначально его использовали для резки листового металла. И лишь в самом конце 19 в. столярные ленточнопильные станки применены для обработки деревянных изделий. В настоящее время такие типы ленточных устройств используются во многих отраслях. Первые столярные ленточнопильные станки имели ручной привод, затем водяным колесом, паровым двигателем и лишь вначале 20 в. появились с электроприводом.
Назначение, характеристика и особенности оборудования
Столярный станок укомплектован рабочим органом в виде замкнутой пильной ленты. Она натянута специальными колесами (шкивы, ролики, диски) и вращается непрерывно вокруг них.
Согласно действующей при Советском Союзе кодификации столярные ленточнопильные станки – это вертикальные механизмы, у которых пил не более 80 мм. Гибкая пила позволяет делать ровные и криволинейные распилы.
Ленточнопильный станок используют для изготовления разнообразных изделий, нерегламентированных точностью. Такое оборудование по характеру движения пильной ленты подразделяют на устройства с непрерывным и возвратно-поступательным движением. По способу подачи древесины к рабочему органу делят на столярные ленточнопильные станки с ручной и автоматической подачей.
А по расположению стойки станины столярных ленточнопильных устройств относительно обрабатываемой древесины – на левые и правые. Столярные ленточнопильные станки с автоматической подачей древесины в отличие от оборудования с такой операцией, выполняемой ручным способом, комплектуются специальным устройством для продвижения. У них вальцовая конструкция.
Столярные ленточнопильные станки по предназначению используются в мебельном, модельном, тарном и ряде других производств. Применяются там, где нужен криволинейный или прямой пил древесины на заготовки (досок, ДВП, ДСП, щитов и других листовых материалов). Ленточный станок используют для работы в столярных мастерских, модельных, мебельных и деревообрабатывающих цехах.
Принцип пиления ленточной пилы
На крупных предприятиях с этой задачей легко справятся обрабатывающие центры и другое современное оборудование.
Основные составляющие конструкции и устройство
Он состоит из таких элементов:
Столярные ленточнопильные станки в упрощенном варианте выглядят так. На вертикальной станине установлена ленточная пила, с направляющим приспособлением и ограждением, тормоз и наклоняющийся стол. Здесь же стоят поддерживающие полотно пил не приводной верхний и приводной нижний диски. Вращение последнего выполняет электродвигатель за счет механической передачи.
Ленточные пилы имеют размеры в ширину (10 до 50 мм). Толщина варьируется 0,4 до 0,8 мм. Эти размеры зависят от рода предполагаемой работы и габаритов станков. Монтируются они на верхнем и нижнем дисках, в зависимости от марки техники их диаметр находиться в пределах 400 до 800 мм. Для получения замкнутого кольца ленты пил, концы паяют медью или латунью.
При этом жесткость места пайки обязательно должна соответствовать параметрам остальной части полотна. Регулировка натяжения пил столярных станков выполняется специальным способом (перемещением верхнего колеса), а удлинения в процессе работы при нагревании компенсируется установленной пружиной. Большая часть полотна пил, кроме рабочей части, расположена в защитном корпусе.
Шкивы устанавливают на валу, у них мягкий кожаный или резиновый бандаж, иногда поверхность прикрыта валиками, изготовленными из коркового дерева. Эта защита служит не только для предохранения зубцов полотна пил от повреждения, но и гарантирует надежное сцепление при вращении колеса и рабочего органа. Ленточнопильный станок имеет тормоза и механические ловители пильной ленты, срабатывающие при обрыве.
В большинстве своем они укомплектованы щетками для очистки и обдувом сверху обрабатываемой древесины и отсоса стружки, пыли в специальные приемники, расположенные в нижней части станины. Направляющие приспособления (ролики, бобышки), изготовленные, из антифрикционного материала предотвращают уход пилы вбок и соскальзывание с направляющего диска.
Столярные ленточнопильные станки для повышения безопасности труда укомплектованы блокировкой, что не дает возможности работать на неисправном оборудовании.
Для установки рабочего органа ленточнопильных устройств открывают ограждения. Столярные ленточнопильные станки для безопасной и безаварийной работы подлежат настройке. С этой целью верхний шкив опускается вниз и регулируется, чтобы оба диска находились в одной вертикальной плоскости.
Станок изготовлен так, что станина в верхней половине имеет Г-образную форму, в которой расположен верхний шкив. Это изделие подвергается термообработке для устранения внутренних напряжений, что разрешает избежать в процессе работы деформации. Столярные ленточнопильные станки укомплектованы литым или сварным столом, который изготовлен из стали, чугуна или алюминия. У него два рабочих положения: горизонтальное и наклонное (до 45 градусов).
На поверхности прорезь для движения ленточнопильных полотен, а для установки направляющих линеек пазы. На поверхности столешницы некоторых ленточных станков делают гальваническое покрытие
Особенности работы при пилении
При эксплуатации такого оборудования пил выполняется натянутой частью полотна на отрезке пути между рабочим столом и роликами направляющего приспособления при движении вниз. Перед началом работы пилу нужно вхолостую в течение 30 мин. прогнать по всему кругу, это даст время сработаться с направляющими дисками и проконтролировать нагрев ленты.
Перед покупкой оборудования обязательно рассчитывайте объемы будущих работ, необходимую производительность и надежность. Ведь от правильного выбора оборудования будет зависеть успех вашего бизнеса.
После такой процедуры можно оперативно среагировать на изменение нагрузки и не допустить перегрев и соответственно последующий обрыв полотна. Не менее важен контроль над чистотой диска, т. к. загрязнения приведут к сходу ленты с направляющего колеса и обрыву. Кроме того, движущиеся части ленточных станков смазываются, а за подшипниками нужен еще и температурный контроль.
Прямолинейный пил заготовки возможен с применением направляющей линейки или с использованием мобильного поперечного упора. Изготовление прямолинейных деталей в большом количестве позволяет механизировать подачу древесины для станков, и даже автоматизировать процесс. Это можно делать за счет применения съемного подающего приспособления (автоподатчика).
В основе, которого поворотный кронштейн с установленными приводными роликами, имеющими рифленую поверхность. При повороте этого приспособления последние прижимают деревянную заготовку к вертикальной линейке, затем выполняют подачу к полотну пилы.
Криволинейное пиление

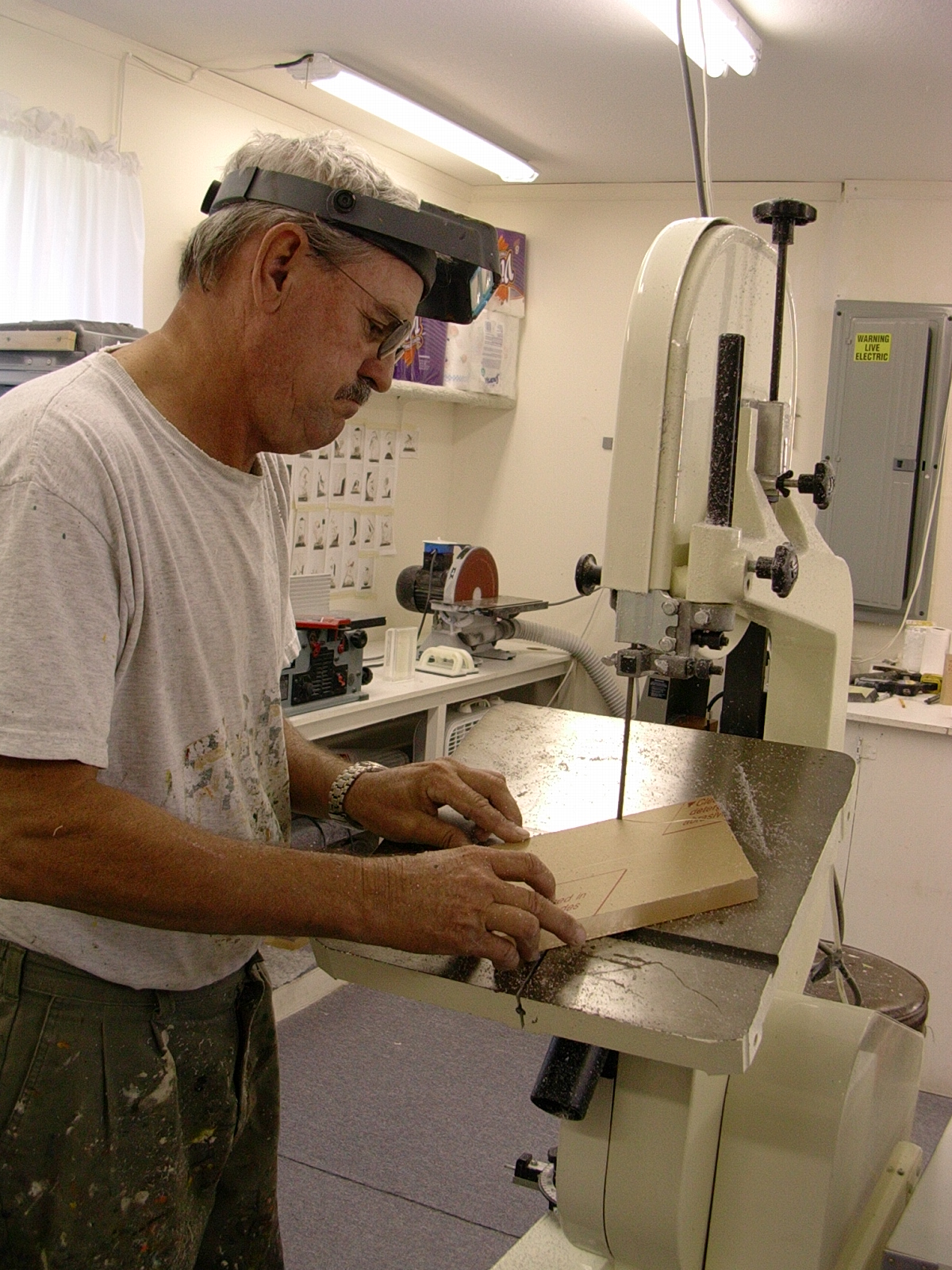

Ленточнопильный станок применяют для вырезки криволинейных заготовок, он популярен в модельном, столярном производстве и в том числе у мебельщиков.
Это объясняется тем, что небольшие предприятия не в состоянии приобрести по ряду причин дорогостоящую современную технику, поэтому столярные ленточнопильные станки для них «палочка-выручалочка».
И как следствие, применение малогабаритных ленточных станков такого типа пользуется устойчивым спросом. Деревообработчики знают, что при изготовлении фигурных заготовок автоподатчики применяют редко.
