Ленточнопильный станок по металлу для чего нужен

Ленточный станок по металлу: рекомендации по выбору от экспертов

Первый патент на создание ленточнопильного станка был получен английским инженером Уильямом Ньюберри в 1807 году, с той поры его принципиальная схема не претерпела существенных изменений. Пила в виде замкнутой ленты, натянутой на шкивы, один из которых является приводным, по-прежнему является рабочим органом любого ленточнопильного станка.

Высокая скорость пиления вкупе с минимальными динамическими нагрузками делает ленточнопильный станок по металлу эффективным и востребованным оборудованием. У таких приборов есть преимущества по сравнению с круглопильным (дисковым) отрезным оборудованием. Последнее хоть и стоит дешевле, востребовано только в быту и в совсем небольших мастерских — да и там, как показывает опрос, подумывают о его замене. В это статье мы расскажет о принципе работы, видах и преимущества ленточных станков.

Ленточнопильный станок по металлу — что это?

В настоящее время выпускается великое множество ленточнопильных станков: от простейших «резаков» с ручным управлением до автоматов, способных решать самые разнообразные задачи. При всем этом многообразии они в соответствии с конструктивной схемой пильной рамы делятся на четыре группы оборудования. Устройство и принцип работы ленточных станков по металлу описаны в таблице:

Особенности и виды ленточнопильных станков

Консольные ленточнопильные станки наиболее востребованы в металлообработке, поскольку с одной стороны характеризуются широким спектром применения, а с другой – просты в управлении и доступны по цене (от 20 тысяч рублей). Они могут иметь как ступенчатый поворот пильной рамы, например, 30°, 45° и 90°, так и бесступенчатый – в диапазоне 90°- 30°. Обычно рама опускается под собственным весом, при этом скорость надвигания на заготовку может регулироваться оператором за счет демпферного цилиндра.

Горизонтальные ленточнопильные станки могут быть как одностоечные, двухстоечные, так и усиленные поперечной балкой и имеющие мощную станину — портальные. Станки первых двух видов невелики по размеру, жесткость колонн в них является достаточной. В портальных пильная рама перемещается вверх-вниз по П-образной конструкции. В зависимости от назначения и функционала они могут иметь поворотную пильную раму, а также комплектоваться механическими тисками или интегрированной подающей системой цанги.

Вертикальные ленточнопильные станки считаются устаревшими и в отличие от горизонтальных практически не востребованы, поскольку при их использовании сложно фиксировать детали на столе и велика вероятность травматизма. Тем не менее, спрос на них есть – они нужны, например, для продольного распила длинных заготовок.

Классификация ленточнопильных станков

2 класс — Ленточнопильные станки 2 класса используются для резки металлов и сплавов биметаллическими ленточными пилами — в том числе цветных металлов, легированной и нержавеющей стали, жаропрочной стали, легкообрабатываемых титановых сплавов.

4 класс — Ленточнопильные станки 4 класса не предназначены для производственных целей, но могут использоваться в мастерских для резки стальных листов толщиной до 1 мм.

Классификация по системе управления

Станки по системе управления делятся на:

Изучайте отзывы

Если на крупном предприятии выбором оборудования занимаются профильные специалисты, то в малом и в среднем бизнесе предпринимателю приходится полагаться исключительно на себя. Верить консультантам из фирм-продавцов особо не приходится, так как они заинтересованы в продаже своих ленточных станков. Дабы выбрать оборудование правильно, следует тщательно изучить характеристики ленточного станка по металлу. Зачастую в небольших производствах резка металла ведется вручную с помощью обычных “болгарок”. Между тем, применение ленточнопильных станков позволяет добиться высокого качества среза, причем практически без металлической стружки.

Специалисты по обработке металла советуют обратить внимание на российское оборудование, поскольку имеются специализированные сервисы, где помогут быстро найти причины плохой работы станков, например, когда не отрегулирована подача материала или “капризничает” механизм привода, ломая полотно. Наиболее ценной информацией при выборе оборудования являются отзывы на специализированных форумах, рассказывающие, например, как с помощью немецких запчастей повысить в разы надежность китайских ленточных станков по металлу.

Примеры выбора станков для малого и среднего бизнеса

Консольный станок Энкор Корвет 422 предназначен для мелкосерийных работ, имеет поворотные тиски, но укомплектован системой подачи охлаждающей жидкости (СОЖ). Консольный Proma PPS-270THP способен пилить под любым выбранным оператором углом.

Двухстоечный полуавтомат Fmb OLIMPUS 3+VHZ предназначен для одновременного пиления нескольких прокатных изделий, может резать крупногабаритные заготовки из сталей всех марок, правда, с низкой производительностью.

Какие марки сегодня наиболее востребованные:

На что надо обратить внимание

Замена быстроизнашивающихся деталей может доставить массу неудобств, поэтому при покупке нужно обязательно узнать ресурс угольных щеток, приводных ремней, направляющих и подающих резиновых роликов, подшипников, зубчатых ремней. А также есть ли надежные аналоги немецких или японских производителей.

Причиной преждевременной поломки ленточнопильных станков являются механические повреждения из-за халатности рабочего. Кроме того, на надежность отрицательно влияют:

Заключение

Ленточнопильный станок по металлу является необходимым оборудованием в металлообработке. Чтобы правильно выбрать станок, необходимо учитывать множество технических параметров и производственных факторов. При этом необязательно приобретать дорогостоящее немецкое или японское оборудование, если есть хорошие российские аналоги. Советов лучше спрашивать не у продавцов, а у коллег-станочников, которые в этом деле “собаку съели”.

Источник

Для чего нужны ленточнопильные станки?

Предприятия, работающие в области переработки металла, имеют в своем активе так называемые ленточные пилы. Металлообработка — трудоемкий процесс, занимает огромное количество времени, однако на сегодняшний день было сделано все, чтобы по-максимуму облегчить данный процесс.

Конечно, многие званые мастера активно пользуются своими самодельными станками, созданными в домашних условиях. Это похвально, ведь в данном случае не приходится проводить распил обыкновенным лобзиком (как это делали ранее), но и приобретать дорогостоящий станок также не требуется.

Зачем вообще нужно вышеуказанное устройство?
Резка металла — главное предназначение! Очень часто нужно распилить длинный кусок металла либо трубы — это самые обыкновенные цели, используемые в соответственном строительстве. Однако любой ленточнопильный станок справится с подобным гораздо быстрее и легче, нежели простое, созданное своими руками устройство. Почему?

В данном случае все зависит от мощности, от специфики работы всего механизма. Например ленточнопильные станки по металлу jet могут справиться с распилом, нарезанием специальных заготовок по так металлам, как титан, никель и так далее. Это невероятно твердые сплавы, с ними очень сложно справиться, но станкам все это под силу.

Кроме этого возможен распил пластика, дерева, пенопласта и так далее. Каждый строительный, мебельный магазин оснащен подобного рода устройством, ведь с его очень легко, быстро и просто предоставлять покупателю нужные полосы любого материала.

Почему ленточнопильный станок получил такую популярность?
1. С его помощью реально производить распил и рез заготовок, имеющих довольно большую толщину, а именно — до 400 миллиметров;
2. Возможно применение в криволинейном распиле;
3. Возможен самый сложный пропил (такой нельзя получить с помощью другого оборудования);
4. Минимум отходов, чистый, ровный пил;
5. Станок не занимает огромного пространства, поэтому его хранение возможно практически в любом месте, имеющие определенные требования (влажность, температура и так далее. Все-таки это электрическое оборудование).

Стоит ли позаботиться о приобретении данного устройства?
Проживая в своем доме, оно просто обязательно! В любом случае пригодится где-либо нарезать металл, где-либо очистить от коррозии и так далее. Со всем этим легко и просто может справиться хороший ленточнопильный станок!

Источник

Что нужно знать для выбора ленточнопильного станка?

Содержание:

К основным преимуществам ленточных пил по сравнению с использованием других инструментов и станков относят:

Существуют несколько видов ленточных пил, каждый из которых рассчитан на определенные операции. Чтобы не прогадать и подобрать подходящее устройство, обратите на это внимание. Разделение идет по типу обрабатываемого материала. Именно материал определяет, какие будут нагрузки на пильное полотно. Это в свою очередь влияет на особенности конструкции и возможности станка.

Деревообрабатывающие

Каждый ленточнопильный станок по дереву является по своему строению вертикальным. Он имеет цельную массивную станину, рабочий горизонтальный металлический стол с упорами для заготовок и два шкива – сверху и внизу, на которые натянуто пильное полотно. Принцип работы заключается в следующем: деталь устанавливается в нужном положении на стол вплотную к параллельному или угловому упору, а после подается на полотно, удерживаясь оператором обеими руками и двигаясь по упору как по направляющей.

Станки данного вида используются для прямых, косых, фигурных резов и распилов под углом 45°. Особенностью оборудования является высокая скорость движения полотна, которая позволяет быстро разрезать мягкие материалы – дерево, пластик, пенопласт и т.п.

Существуют ленточнопильные станки по дереву трех классов.

Оснасткой для всех ленточных пил данного вида являются пильные ленты по дереву (Полотно пильное (1712x6x0.36 мм; зуб A4) для ленточнопильного станка BAS 260 Metabo 0909057175, JET Полотно 10TPI (JWBS-9) PW6.1510.10). Эффективнее всего использовать режущий инструмент такой же марки, как и само оборудование.

Металл

Ленточные пилы по металлу применяются для прямых и косых резов самых различных профилей (круглые и квадратные трубы, прутки, бруски, швеллеры и уголки). Некоторые модели (Jet HVBS-712K 414459M) имеют поворотные губки тисков, с помощью которых можно выполнять резы под углом в 45°. При высоких нагрузках и резке твердых металлов, таких как различные стали, титановые и никелевые сплавы, используются водоэмульсионные СОЖ. Они предотвращают перегрев полотна и материала и удаляют стружку, образующуюся при работе. В охлаждении нет необходимости только при распиле чугуна, алюминия и неметаллических материалов. Возможности и мощность станков по металлу намного выше, чем у деревообрабатывающих, поэтому с их помощью возможна обработка как металла, так и дерева, пластика и графита. Для этого каждое устройство имеет несколько скоростей движения полотна. Это также необходимо для настройки под определенный вид металла. Мягкий (алюминий и т.п.) обрабатывается на самой высокой скорости, а твердый (титановые сплавы, высоколегированные стали) – на самой низкой.

В нашем интернет-магазине представлены два класса данного оборудования.

Режущий инструмент для ленточных пил этого вида – пильные полотна по металлу (Полотно пильное биметаллическое M42 KBN (2925x27x0.9 мм; 5-8 зубьев/дюйм) для S350G Optimum 3357541, Полотно пильное (1712x12x0,36 мм; 14 зубьев/дюйм) для ленточнопильного станка BAS 260 Metabo 0909057191). В данном случае также лучше приобретать оснастку той же марки, что и сам станок.

Особенности выбора по техническим характеристикам

Допустим, Вы определились с видом и классом. Следующим шагом будет подбор подходящей модели по основным техническим характеристикам.

Глубина пропила влияет на максимальную толщину детали, которую можно резать оборудованием. В нашем интернет-магазине Вы найдете ленточные пилы для резания заготовок толщиной от 80 до 455 мм.

Ширина пропила влияет на ширину деталей, которые можно обрабатывать на станке. У нас представлены устройства для пиления заготовок шириной до 610 мм.

Maксимальный диаметр заготовки 90°. Показывает, в деталях какого размера можно выполнять прямые и косые резы. Пилы из нашего ассортимента могут резать заготовки до 460 мм диаметром.

Подведя итоги, можно сказать, что если определиться с задачами, подобрать ленточную пилу Вам не составит труда. Если это распиливание дерева для частного мебельного производства, то подойдет деревообрабатывающий станок среднего класса. Домашняя обработка металлических, деревянных и пластмассовых заготовок – бытовой металлообрабатывающий. А для тех, кому требуется оборудование на промышленное машиностроительное предприятие, лучше всего приобретать полупрофессиональные пилы по металлу. Выберете подходящую модель техники на нашем сайте и оформите заказ. Сомневаетесь в выборе? Позвоните нашим менеджерам, они ответят на все вопросы.

Источник

Виды и принцип работы ленточнопильных станков

На современных промышленных предприятиях все чаще используется высокотехнологичное оборудование. Обусловлено это как активными темпами развития науки и технологий, так и необходимостью их реализации на практике. Одним из ярких примеров оборудования такого уровня является ленточнопильный станок по металлу, о котором и пойдет речь в данной статье.

Ленточнопильный станок по металлу Triod BSM-115UH/230.

Что собой представляет ленточнопильный станок

Ленточнопильный станок, принадлежащий к категории оборудования высокой мощности, может использоваться для резки не только металла, но и древесины, полимерных и других материалов. Что примечательно, с помощью данного оборудования можно получать не только прямые, но и фигурные резы. Как уже понятно из названия такого станка, режущим инструментом в нем является ленточная пила, представляющая собой металлическую полосу замкнутого типа, на которой расположены режущие зубья.

Ленточнопильные станки по металлу оснащены несколькими шкивами (2 или 3), формирующими замкнутый контур, по которому и перемещается лента с зубьями. Большим преимуществом таких станков является значительный ресурс работы режущего полотна, отсутствие необходимости в его частой замене, что обеспечивается конструктивными особенностями оборудования и непрерывностью перемещения режущего инструмента.

Основные характеристики ленточнопильного станка – его производительность и эффективность – определяет мощность используемого в нем электродвигателя, который приводит в действие шкивы. Этот же параметр является основным критерием при выборе типа режущего полотна. Ленточнопильные станки отличаются высокой безопасностью для операторов, работающих на них. Она обеспечивается тем, что движение режущего полотна всегда осуществляется в сторону рабочего стола и обрабатываемого материала, благодаря этому выброса заготовки в сторону человека произойти не может.

Несмотря на свою высокую мощность, ленточнопильные станки отличаются компактностью, а модели для использования в частных мастерских – еще и незначительным весом. Установить их вполне можно и своими силами, не используя специального грузоподъемного оборудования. В качестве достоинств такого оборудования стоит отметить и низкий уровень шума, который издает качественное ленточное полотно.

Вне зависимости от модели, любой ленточнопильный станок состоит из следующих конструктивных узлов:

Ленточнопильный станок по металлу JET HVBS-56 М

Принцип работы и возможности ленточнопильного станка

Основным элементом приводного механизма у большинства моделей ленточнопильных станков является ремень, который натянут на два маховика. Ремень приходит в движение сразу после включения станка – с этого момента уже можно загружать заготовки и выполнять их резку.

Ленточнопильный станок по металлу сконструирован таким образом, что в процессе выполнения резки обеспечивается равномерное распределение давления на заготовку, что позволяет получать с помощью такого оборудования очень точные распилы. Удобно, что резку при помощи ленточнопильного станка можно выполнять и перпендикулярно оси оборудования, и под углом, не превышающим 60 градусов. Получение реза под углом обеспечивается либо за счет изменения положения самого режущего полотна, либо путем поворота подвижной рамы, на которой это полотно закреплено, либо поворотом рабочего стола.

В процессе работы режущее полотно сильно нагревается, что может в итоге привести к его выходу из строя. Чтобы этого не произошло, в место реза подается смазочно-охлаждающая жидкость (СОЖ), которая не только защищает рабочее полотно от быстрого износа, но и препятствует попаданию в окружающий воздух металлической пыли и опилок. В качестве такой жидкости может использоваться обычная вода или специальный состав, обеспечивающий не только охлаждение инструмента, но и его постоянную смазку.

Отдельные компании, занимающиеся производством ленточнопильных станков, оснащают свои модели специальными щеточками, с помощью которых рабочее полотно постоянно очищается от металлической стружки и пыли. Благодаря такому несложному дополнению стало возможным получить более ровный распил, обеспечить надежную защиту оператора, значительно продлить срок службы инструмента.

Ленточнопильный станок по металлу может оснащаться пилами нескольких основных типов:

Конструкция и типы ленточнопильных станков

Все ленточнопильные станки, независимо от торговой марки и страны производства, подразделяются на несколько основных категорий.

Оборудование консольного или маятникового типа

Пильная рама таких станков выполнена в виде консоли, подъем и опускание которой обеспечивается за счет ее вращения на специальном шарнире. Оборудование данного типа используется преимущественно для резки труб различного профиля, сплошного и сортового проката. Консольные ленточнопильные станки могут быть оснащены неповоротным или поворотным столом (для получения прямого или наклонного реза), быть ручного, полуавтоматического или автоматического типа.

Станки с одной, двумя стойками, оборудование портального типа

В одностоечных (колонных) ленточнопильных станках горизонтальная пильная рама опускается и поднимается за счет движения по направляющей, закрепленной на одной стойке. В двухстоечных (двухколонных) станках таких направляющих две, и закреплены они на двух стойках, располагающихся по обе стороны рабочего стола. Получение резов под углом в таких ленточнопильных станках обеспечивается за счет использования поворотных рабочих столов. В портальных станках для резки заготовок, имеющих большие размеры и сделанных из труднообрабатываемых материалов, рабочий стол жестко зафиксирован, а все необходимые перемещения совершает подвижный портал, в котором размещена пильная рама.

Горизонтальный двухстоечный ленточнопильный станок по металлу портального типа

Вертикальный ленточнопильный станок ручного типа – простейший представитель оборудования данной категории. Заготовка в этих ленточнопильных станках не закрепляется, а перемещается в процессе резки вручную. Пильная рама в таких станках жестко зафиксирована в одном положении.

Есть также вертикальные станки с рамой, которая может располагаться под различным углом к рабочему столу. Заготовка в таких станках надежно закрепляется на рабочем столе, поперек которого и перемещается пильная рама, установленная под требуемым углом.

Вертикальные станки, рама в которых может перемещаться как в продольном, так и в поперечном направлении, используются для резки крупногабаритных заготовок, управление режимами в них может осуществляться при помощи ЧПУ. Широкое применение станки такого типа нашли при производстве прессформ и штампов.

Горизонтальные ленточнопильные станки поворотного типа

В таких станках пильная рама может устанавливаться под различными углами относительно заготовки по двум осям. Кроме того, производить рез под требуемым углом позволяет поворот зажимных тисков или самого рабочего стола.

Степени автоматизации ленточнопильных станков

Ленточнопильные станки, производство которых налажено в том числе и российскими предприятиями, могут обладать различной степенью автоматизации.

Опускание пильной рамы, которая выполнена в виде консоли, в таких станках может осуществляться за счет либо усилий обслуживающего их оператора, либо веса рамы, тогда такие станки называются гравитационными. Для регулирования скорости подачи рамы, обеспечения ее подъема и фиксации в исходной точке служит специальный гидроцилиндр с перепускным клапаном, который называется гидроразгрузкой. Закрепление и разметку заготовки производит оператор, он же задает скорость опускания пильной рамы.

Ручные станки чаще всего используются на небольших производствах. К преимуществам такого оборудования можно отнести:

Ленточнопильный настольный станок HТ150M с ручным управлением

У станков ручного типа есть и ряд недостатков.

Основная область применения ручных станков — это небольшие производства, на которых периодически возникает необходимость в резке заготовок из инструментальных или нержавеющих сталей и цветных металлов, имеющих различный профиль сечения.

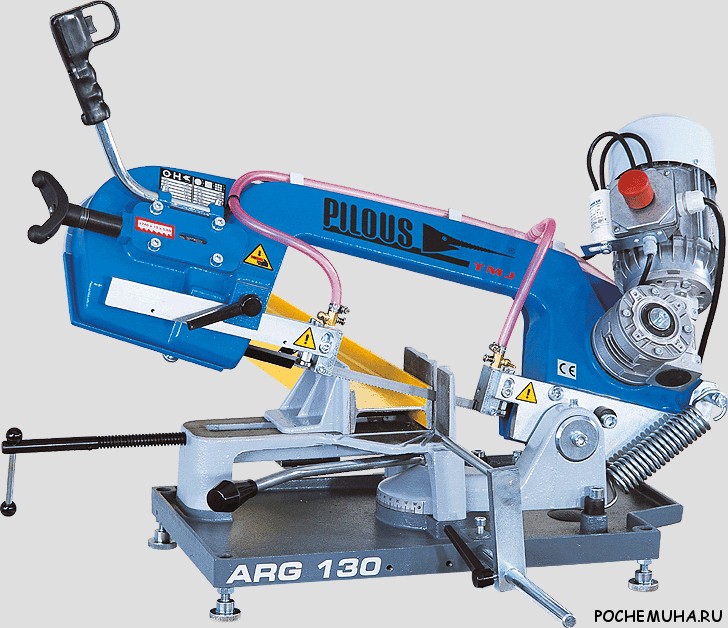

Ручной ленточнопильный станок Pilous ARG 130 Mobil

В ленточнопильных станках полуавтоматического типа автоматизированы следующие технологические операции: опускание и подъем пильной рамы, зажим заготовки в тисках и ее освобождение после окончания процесса резки. Задачей оператора при управлении таким станком является лишь укладка заготовки в зажимной механизм. Резка заготовки в станках полуавтоматического типа выглядит следующим образом:

Полуавтоматический ленточнопильный станок по металлу YOURTIME

Полуавтоматические ленточнопильные станки, которые могут иметь одностоечное, двухстоечное и консольное исполнение, используются для оснащения мелкосерийных производств.

Для оснащения крупных производственных предприятий, на которых имеется необходимость в резке большого количества однотипных заготовок, используются автоматические ленточнопильные станки по металлу. Такие станки, которые могут быть одностоечного, двухстоечного, консольного, вертикального и портального типа, позволяют выполнять в автоматическом режиме следующие технологические операции: фиксацию заготовки в тисках, опускание и подъем пильной рамы, изменение угла ее наклона и поворот стола, регулирование усилия резки, давления и скорости подачи пильной рамы. При необходимости такие ленточнопильные станки могут быть переведены в ручной режим управления.

Автоматические станки могут работать в трехсменном режиме и выполнять однотипные операции (резка длинных заготовок на фрагменты заданной длины) без присутствия оператора.

Автоматический двухколонный ленточнопильный отрезной станок PMS 530/530 ACN

Преимущества резки на ленточнопильных станках

Резка металла, каким бы способом она ни выполнялась, заставляет производителей оставлять большие припуски на последующую обработку деталей, что вызвано невозможностью обеспечить требуемую точность при выполнении подготовительных операций. Это приводит к значительному усложнению и удорожанию всего процесса механической обработки.

Резка металлических заготовок может выполняться несколькими способами:

Ленточнопильный полуавтоматический станок маятникового типа BMSY 360 DGH

Выполнение резки металла на ленточнопильных станках обладает следующими преимуществами:
