Лимитер скорости что это
Ограничитель скорости (Лимитер, LIMIT) за 2,00 руб
Данная тема будет интересна, прежде всего, владельцам начальных комплектаций, которые, так же как и я, дополнительно установили блок кнопок Круиз-Контроля, в котором отсутствует ограничитель скорости (лимитер, LIMIT).
Для тех, кто не в теме, поясню, лимитер — не позволяет водителю превышать заданное значение скорости.
Как известно, существуют несколько видов кнопок правой части рулевого колеса: без круиз-контроля, с круиз-контролем и круиз-контроль с лимитером. Ещё 2 года назад, когда установил круиз-контроль без лимитера www.drive2.ru/l/454708532298645803/, камрад RusssG подкинул идею, как можно дополнительно получить лимитер — добавить дополнительный резистор, в принципе всё понятно и не сложно, но только сейчас дошли руки.
Скачиваю эл.схемы блока кнопок на sportage4.ru, сравниваю и вижу отличия: на варианте с лимитером имеется дополнительный резистор 750 Ом, подключенный последовательно.
Иду в магазин покупаю резистор на 750 Ом, цена 2,00 руб.
Далее снимаю рулевое колесо www.drive2.ru/l/454708532298645803/, демонтирую блок кнопок и иду колхозить.

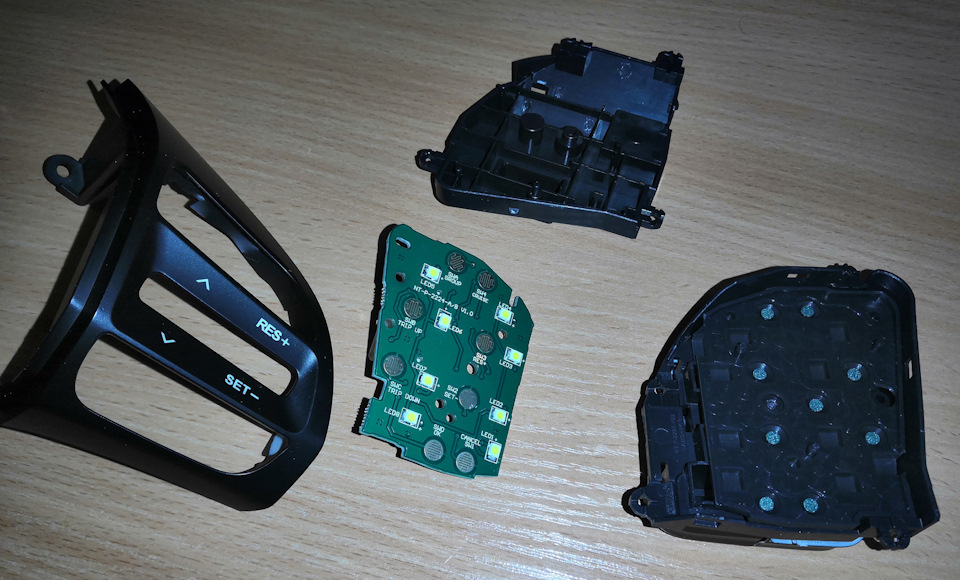

Разбираю кнопку, извлекаю эл.плату
Прозваниваю и выясняю точки подключения резистора А и Б. Дорожку на плате разрываю.
Измеряю сопротивление резистора китайским мультиметром, показывает 726 Ом, вместо заявленных 750 Ом. Мультиметр, конечно, привирает, но не на столько же …
Уже вечер, магазины закрыты, пробую припаять имеющийся вариант. Подгоняю по размеру, одеваю в термоусадку, припаиваю.
На задней крышке, убираю рёбра жёсткости, что бы резистор поместился.

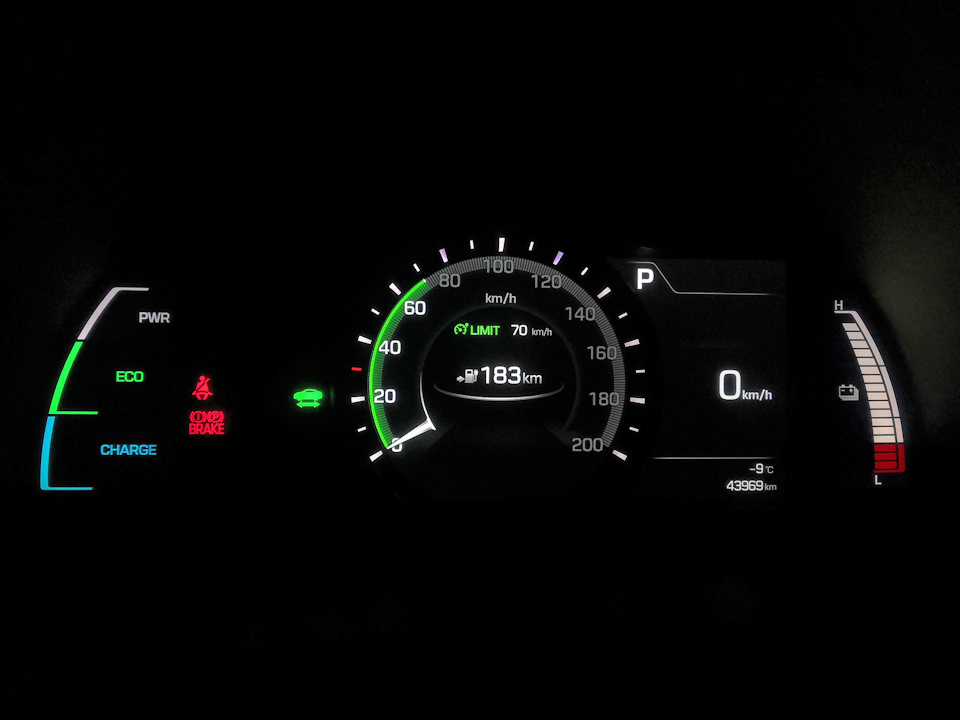

Однократное нажатие — активирует Круиз-Контроль CRUISE, повторное нажатие — Ограничитель скорости LIMIT.
Пробую в движении — ограничитель отлично работает!
После непродолжительного тестирования, получил следующие результат работы лимитера:
— однократное нажатие включает Круиз-Контроль CRUISE, повторное нажатие включает ограничитель скорости LIMIT;
— ограничитель не даёт превышать заданное значение скорости, при плавном нажатии на педаль газа;
— если всё-таки необходимо превысить заданную скорость — резко давим на педаль газа до упора (кик-даун), при этом звучит звуковое предупреждение о превышении;
— задать значение скорости и выход из режима, аналогичен с Круиз-Контролем.
Результатом очень доволен!
Бюджет 2 рубля.
Лимитер скорости — активация скрытой функции
В комментах к предыдущей записи об установке круиз-контроля зашла речь о лимитере скорости. Оказалось, что, как и круиз-контроль, функция лимитера изначально заложена в автомобиле, просто недоступна к выбору со стандартным пультом круиз-контроля.

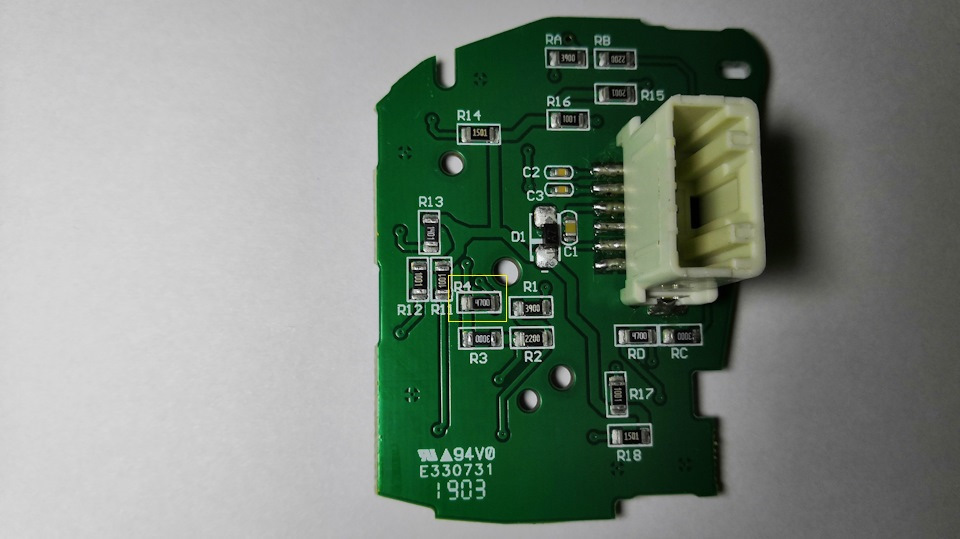

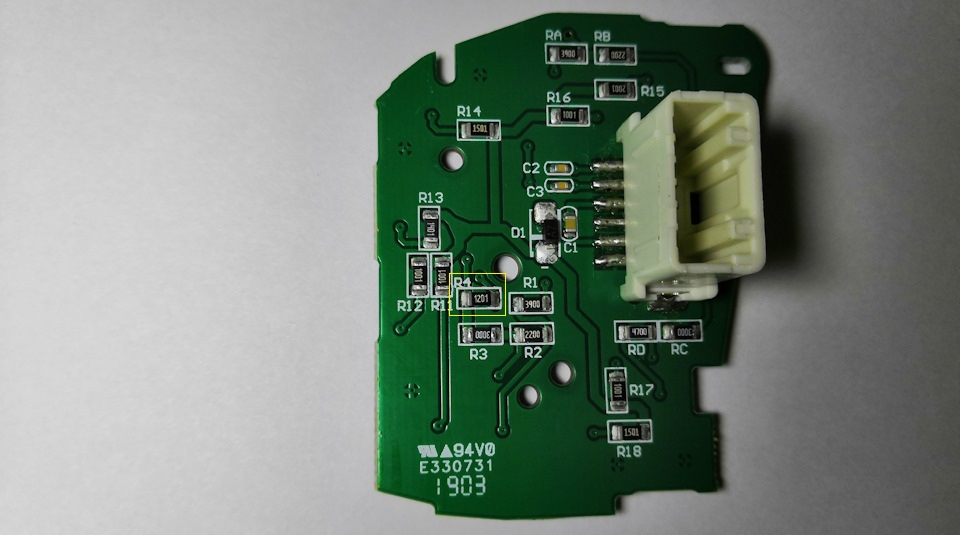

Итак, для активации лимитера надо лишь немного доработать пульт управления круиз-контролем. Для этого потребуется разобрать пульт и перепаять на плате всего лишь один резистор R4, заменив его номинал с 470 Ом на 1,2 кОм.

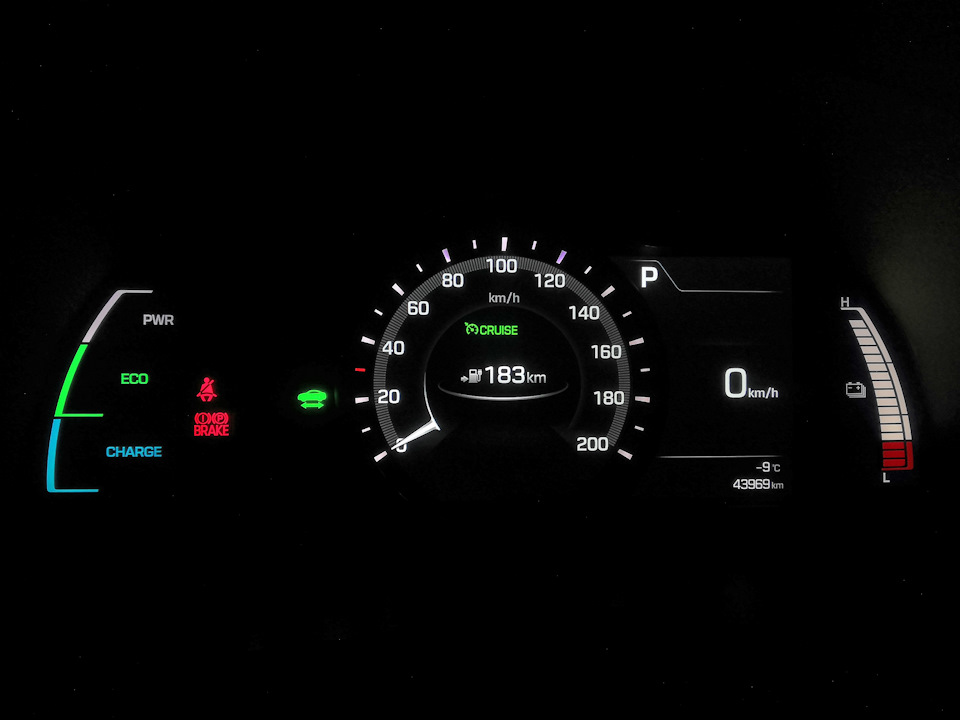

Теперь в авто появилась ещё одна полезная функция. В стандартном варианте кнопка CRUISE только включает / выключает функцию круиз-контроля. В доработанном варианте кнопка CRUISE будет последовательно переключать режимы: Круиз-контроль / Лимитер / Выкл. Лимит скорости настраивается кнопками вверх / вниз.
Особая благодарность Руслану ruslan2502 за информацию и Дмитрию dmitriy84 за детальное описание.
Hyundai Ioniq Electric 2017, двигатель электрический, 120 л. с., передний привод — электроника
Машины в продаже
Комментарии 24
почему с завода не делают сразу?
Полагаю, чтобы потом продать доп. опцию ))
Много раз слышал об лимитере, понять так и не могу как он работает.
газ в пол и не выше заданного будет, не надо на приборке смотреть если город 60 например.
Но ведь это капец как хреново. Особенно когда критическая ситуация и необходимо экстренно ускориться до гораздо большей скорости, чем установлена.
В критической ситуации нажатие акселератора более 70% позволяет разгоняться сверх установленного лимита.
Ну вот, совсем другое дело, а то вводят в заблуждение
Но ведь это капец как хреново. Особенно когда критическая ситуация и необходимо экстренно ускориться до гораздо большей скорости, чем установлена.
У электронной педали газа как правило есть два режима, простой и кик-даун (то есть продавливание). Лимитер ограничивает скорость только в обычном режиме работы педали газа, если требуется экстренно ускориться, то педаль просто продавливается, режим кик-даун активируется и ошейник лимитера скидывается до тех пор, пока скорость не снизится до заданного лимита.
Особенности работы ограничителя скорости/круиза. Кодик vs С4 (ч.3)
Здравствуйте, коллеги, на этот раз хочу коснуться вопросов эргономики и различных удобств, связанных с повседневной эксплуатацией авто, а именно управление пассивным круизом/ограничителем скорости.
При выборе машины концерна ваг многие слышат хвалебные отзывы об эргономике салона практически любой модели: «все продумано до мелочей, хотя и скучно…», т.е. ваг является своего рода эталоном. Исходя из этих позиций я его и оцениваю, и ожидаю, что он будет лучшим, но как оказывается не во всем…
Итак, начну с того, что больше всего не нравится.
Круиз.
В обоих машинах есть функция пассивного круиз-контроля и я считаю, что эта функция является практически бесполезной, т.е. я могу перечислить случаи её использования за 6 лет эксплуатации ситроена на пальцах одной руки и то один из них будет считаться момент, когда я знакомился со всеми функциями авто, а остальные баловство. В кодиаке я уже в общем-то понимал, что это ненужная штука и пользовался ради интереса один раз на дальней поездке. Так как даже на достаточно ровной и прямой дороге приходится периодически оттормаживатся перед впереди едущей машиной. В общем пассивный круиз это, по моему мнению, лишь рекламная фишка. А вот активный, как говорят пользователи — вещь, но, к сожалению, в моей машине его нет, поэтому будем оценивать как-нибудь позже.
Ограничитель скорости.
Очень классная и крутая штука, которая помогает избегать ненужных штрафов и при этом ехать чуть быстрее обычного потока машин, лишенных этой полезной функции. Так как по нашим дорогам можно ехать +20 км/ч без особых опасений, а также есть дельта с показаниями спидометра и реальными показателями скорости (в случае с кодиаком это примерно +5 км/ч), то выставив при ограничении скорости в 60 км/ч скорость на лимитере около 82 км/ч, можно спокойно и не о чем не заботясь ехать, при этом обгоняя другие машины.
Вот к удобству его управлением на кодиаке у меня есть претензии.
На ситре выставление скорости и переключение между режимами выкл (0)/ограничитель скорости/круиз производится предельно просто на руле с помощью колесика и кнопок +/-, что очень удобно, кроме того, есть кнопка управления сохраненными значениями скоростей (Mem). Если в какой-то момент времени необходимо деактивировать любую из функций, то также рядом предусмотрена кнопка паузы (II), повторное нажатие на которую снова активирует работу ограничителя/круиза. Также плюсом является возможность выставить необходимую скорость заранее, а потом её активировать нажатием кнопки (II). Казалось бы, ну и что в этом такого? Но на кодиаке этого сделать нельзя, регулировка возможна только после включенного ограничителя, которое выставляется не то что хуже просто несколько по-другому, о чем будет написано ниже.
На кодиаке управление функциями круиза/ограничителя скорости происходит на подрулевом джойстике, на котором также традиционно завязано управление дальним светом и поворотниками. Как по мне, так джойстик из-за этого становится сильно перегруженным, что в некоторых случаях приводит к несколько неадекватным действиям по отношению к другим водителям, например, случайное моргание дальним или включение поворотника. Конечно, это дело наживное и сейчас я уже привык пользоваться им, но тем не менее, при настройке ограничителя зачастую приходится полностью снимать руку с руля и лезть по него.
Включение круиза/лимитера происходит с помощью колесика сверху джойстика, которое имеет три положения: фиксированные — включить (ON)/выключить (OFF) функции и одно не фиксируемое центральное (CANCEL), которое отвечает за деактивацию ограничителя во время его работы. Ввиду отсутствия необходимости выключения, колесико находится у меня постоянно в режиме ON, что также удобно из-за того, что сохраняется предыдущее значение выставленной скорости, при переводе в положение OFF выставленная ранее скорость стирается из памяти. Функции сохранения набора стандартных скоростей в кодиаке нет, что странно… За активацию лимитера во время движения отвечает другая кнопка (в отличие от ситроена, где все умещалось на кнопки II), которая находится внизу джойстика. Кроме активации с помощью неё можно переключать режимы круиз/ограничитель скорости. В связи с тем, что круизом я не пользуюсь, получается, что она нужна только для активации лимитера и как по мне, так было бы логичным сделать её активацию на колесике вверху в положение CANCEL, т.е. чтобы за подобные функции (активация/деактивация) отвечала одна кнопка. Кроме того, для использования нижней кнопки всегда приходиться «отрывать» левую руку от руля, т.к. нажатие снизу-вверх пальцем на неё приводит к включению правого поворотника, а это вынуждает поддерживать джойстик всей рукой… Здесь также надо отметить, что под активацией подразумевается не немедленное включение ограничивающей скорости, а активация возможности её выставления, которое происходит с помощью торцевых кнопок-качелей (+/-). Для выставления скорости на кодиаке используется следующий алгоритм, работа которого мне как раз-таки больше нравится, чем на ситроене. При нажатии кнопки (+) происходит включение ранее выставленной скорости, в случае если до этого не было включено положение OFF, которое его сбросило. Если в памяти значение скорости отсутствует, то необходимо использовать кнопку (-), которая выставит значение скорости соответствующей скорости движения автомобиля в данный момент, но не ниже 35 км/ч, т.е. если авто движется с меньшей скоростью, то активации ограничителя и выставлении предельной скорости не происходит. После нажатия кнопки (-) уже можно выставить нужную скорость кнопкой (+). Отчасти из-за этого стараюсь не использовать кнопку OFF, дабы выставленная ранее скорость не сбрасывалась. Вот такая мудреная штука…))
Также на любом авто, имеющем ограничитель скорости, есть возможность превысить это ограничение нажатием педали газа. На ситроене это было выполнено так: при движении автомобиля и необходимости, допустим, резкого перестроения нужно выжать педаль газа больше чем на 2/3 её полного хода после чего происходит как бы провал педали с хорошо осязаемым механическим сопротивлением и машина, не сильно ревя, но при этом получив достаточное ускорение, превышает выставленную скорость. На кодиаке не так. Для ускорения автомобиля свыше установленной скорости педалью газа, необходимо полностью выжать её в пол, но это еще не всё: в конце хода надо еще додавить для срабатывания кнопки. Но если в этот момент резко отпустить педаль, для уменьшения возможного ускорения, то ничего не произойдет. По моим ощущениям надо выдержать около двух секунд для того, чтобы машина начала ускоряться, в противном случае сброс ограничителя не произойдет. В общем педаль газа со своим затупом и здесь проявляет себе во всей красе, но при этом за счет её выжима в пол ты еще получаешь хороший пинок под зад, который не очень-то был необходим. Так что алгоритм работы этой функции на кодиаке меня пока не радует.
Недавно в связи с этим был неприятный инцидент. При выезде с второстепенной дороги на шоссе мне захотелось во время поворота активировать ограничение 80 км/ч, но я промахнулся, т.к. руль был повернут и нажал кнопку регулировки скорости вниз (-), что привело к выставлению скорости в 32 км/ч, чего я сразу не заметил. При выезде на шоссе и перестроении надо было сразу ускориться, чтобы встроиться в поток, т.к. часть машин съезжало с шоссе в следующем повороте. Но при нажатии педали газа ускорения не последовало! Сообразив, что произошло я начал выжимать педаль в пол, но необходимость удержания педали в нижнем положении около 2 сек не сразу дало возможность выйти из неприятной ситуации. Ругаясь на себя и на эту хитрую штуку наконец-то получилось набрать скорость, но выглядело это как будто недавно получивший права водитель пытается справиться со своим мустангом)) Нахлынули воспоминания, как тяжело по началу было трогаться на ситроене с его схватыванием сцепления в самом верху из-за этого часто глох на светофорах…)) В общем хорошо, что мне при этом никто в зад не прилетел…
PS на следующей день в том же месте опять попался на это… Надо привыкать)
Зачем нужно устройство ограничения скорости в автомобилях и как оно работает
Никто не будет спорить с тем фактом, что очень часто ДТП и различные аварии возникают именно по причине превышения водителями скоростного режима. Но одно дело, когда речь идёт о превышении на несколько километров в час, и совсем другое, когда машина буквально мчится на участках, где не допускается ехать даже быстрее 40 километров в час.
Многие современные легковые автомобили, имеющие внушительную мощность и большую максимальную скорость, искусственно ограничены по своей максималке с помощью так называемых электронных ошейников. Но здесь речь идёт обычно об ограничителе на отметке 250 километров в час.
Совершенно иначе обстоит ситуация с грузовым транспортом, который предназначен для перевозки различных опасных грузов и товаров. Именно для них и создаются устройства для ограничения скорости. Это оборудование обязано соответствовать определённым требованиям, нормам и стандартам, что позволяет эксплуатировать такие машины и при международных грузоперевозках.
Что это такое
Из названия уже становится очевидным, что основной задачей ограничителей скорости на автомобилях является ограничение максимально допустимой скорости, с которой может передвигаться транспортное средство по дорогам общего пользования.
Устройства ограничения скорости (УОС) можно охарактеризовать как контрольные оборудование, которое регулирует подачу топлива в установленный на автомобиль двигатель внутреннего сгорания. Именно это позволяет устройству ограничивать скорость, с которой перемещается грузовая машина.
Регулировка может осуществляться одним из 2 способов:
Крайне полезное оборудование, созданное для обеспечения безопасности во время движения определённых видов транспортных средств, к которым предъявляются обязательные требования по установке УОС.
Схема работы
Исходя из сказанного выше, возникает закономерный вопрос относительно того, как работает на автомобилях ограничитель скорости и за счёт чего он выполняет свои функции.
В действительности устройство работает по относительно простому алгоритму. Выглядит он следующим образом:
Также в работе ограничителя скорости могут использоваться другие исполнительные устройства. Достаточно часто применяют функцию электронного управления силовым агрегатом. Когда блок управления получает сигнал о превышении допустимой скорости движения, он переводит мотор на режим работы при холостых оборотах. Так силовой агрегат продолжает работать на холостых до того момента, пока скорость снова не станет нормальной.
Что же касается параметров критической скорости, то они определяются индивидуально. Для каждого случая и для грузоперевозок по определённым странам устанавливаются свои ограничители. В большинстве случаев речь идёт о значениях около 80-90 километров в час.
Чтобы установить заданное значение критической скорости движения автотранспорта, ограничитель проходит процедуру калибровки. Каждое УОС можно откалибровать под различные значения, то есть их допускается перенастраивать для адаптации под новые условия эксплуатации.
Ведь в одной ситуации можно двигаться со скоростью около 90 километров в час, а в другой критическим значением будет уже 70 километров в ч ас. Чтобы каждый раз не менять само оборудование, устанавливаемое и подключаемое к автомобилю, предусмотрена возможность калибровки значений скорости, при которых УОС будет автоматически включаться в работу.
На какой транспорт устанавливается
Вопрос относительно установки ограничителей скорости регулируется правилами ЕЭК ООН, а также правилами ДОПОГ. Согласно предусмотренным нормативным актам, автомобили определённых категорий обязательно оснащаются УОС. Это касается автотранспортных средств, максимальная масса которых составляет более 3500 килограмм или 3,5 тонны.
При этом все ограничители настраиваются под параметры, не позволяющие автотранспортным средствам превышать допустимую скорость выше отметки 90 километров в час.
Требование распространяется на все автомобили категорий N2 и N3. При этом не имеет значения, когда автотранспортные средства были выпущены, и в каких условиях они эксплуатируются. Все требования одинаковые для машин, курсирующих по городским, пригородным и междугородним рейсам.
Устройство для ограничения предельной скорости движения устанавливается в следующих случаях:
УОС имеет универсальную конструкцию, что позволяет внедрить устройство практически в любое транспортное средство.
Потому ограничитель одинаково успешно используется на современных автомобилях, оснащённых электронной системой управления силовым агрегатом, так и на достаточно устаревших машинах, где электроника фактически отсутствует. В их число входят автомобили, оснащённые карбюраторными силовыми установками.
УОС при наличии ФОС
Достаточно много вопросов возникает относительно того, нужно ли на автотранспортное средство обязательно устанавливать ограничитель скорости, если в конструкции с завода уже предусмотрена встроенная функция ограничения скоростного режима (ФОС).
Согласно действующим правилам, все автотранспортные средства, максимальный вес которых превышает 3500 килограмм, обязательно должны оснащаться отдельным ограничителем УОС. Это касается даже тех машин, на которых от производителя в комплектации предусмотрено наличие встроенной ФОС.
При перевозке опасных грузов или пассажиров, согласно требованиям ДОПОГ и ЕЭК, для получения допуска требуется установить устройство для контроля и ограничения скорости. В ДОПОГ прописано, что факт присутствия ФОС не является основанием для отсутствия УОС. То есть требуется наличие отдельного ограничителя даже в ситуациях, когда присутствует встроенная функция ограничения скорости перемещения автотранспорта.
Есть ещё один важный момент, который касается установки УОС. Речь идёт о максимальной скорости согласно техническим характеристикам, прописанным в паспорте транспортного средства. Даже при условии, что этот параметр не превышает 90 километров в час, устанавливать ограничитель всё равно необходимо. Объясняется это достаточно просто. Действующим законодательством и правилами ДОПОГ иное не предусмотрено.
Именно этот факт часто провоцирует возникновение определённых проблем в ГИБДД, когда перевозчик сталкивается с необходимостью оформить ДОПОГ. Предприятиям отказывают в выдаче свидетельства, поскольку ограничитель скорости УОС на их автомобилях отсутствуют. И это более чем правомерное действие со стороны сотрудников ГИБДД. Потому требуется выполнить условия для получения ДОПОГ, то есть предусмотреть установку системы контроля скорости на свои автотранспортные средства.
Иначе получить разрешение на перевозку опасных грузов компания или грузоперевозчик не смогут. Это требование обязаны соблюдать все, кто попадает под соответствующие категории транспортных средств, эксплуатация которых без УОС недопустима.
Подписывая европейское соглашение, каждая страна-участник принимает на себя обязательства по следованию правилам международной дорожной перевозки груза и пассажиров. Если это опасные категории грузов, либо же осуществляется транспортировка пассажиров, ДОПОГ предусматривает использования устройства контроля скорости. Этот ограничитель снижает аварийность и повышает общий уровень безопасности на дорогах общего пользования.
Скоростные ограничения
Нормы ДОПОГ предусматривают определённые скоростные ограничения для автомобилей, предназначенных для транспортировки опасных грузов и детей.
Если речь идёт о доставке опасного груза, ограничение устанавливается на отметке 90 километров в час. При этом сотрудник ГИБДД может выписать штраф даже в ситуации, когда скорость не превышена, но на транспортном средстве отсутствует система контроля.
Что же касается перевозок детей, то тут требования более жёсткие. При отсутствии ограничителя предусматривает не штраф, а наложение запрета на дальнейшую эксплуатацию ТС. Что же касается скоростного ограничения, то оно в этой ситуации составляет 60 километров в час.
Документы
Простой установкой устройства для ограничения скорости перевозчик не может обойтись. Соответствующие конструктивные изменения следует подтвердить документально.
Если же владелец автотранспортного средства сам осуществляет установку, то есть вносит определённые изменения в конструкцию автомобиля, требуется оформить специальный документ.
Монтаж УОС предусматривает обязательное пломбирование оборудования, которое выполняет мастер по установке. Не допускается использование ограничителей, которые не прошли сертификацию и не имеют соответствующие разрешительные документы. Потому перечень компаний, которые занимаются изготовлением и установкой УОС на автомобили, строго ограничен.
Чтобы получить все необходимые сертификаты и документы, не переживать относительно оформления изменений в конструкции автотранспорта, необходимо обратиться в проверенные компании, имеющие соответствующие допуски для проведения таких работ. После завершения монтажа будут выданы все необходимые сопроводительные документы.
Помимо документов, на автомобилях с УОС также должны быть предусмотрены специальные этикетки, подтверждающие факт установки ограничителя скорости. Дополняется такая этикетка наклейкой, где отображается максимально допустимая скорость движения.
Наклейке допускается устанавливать на любые части автотранспортного средства. Также регламентом не предусматривается конкретное содержание наклейки. Но она должна присутствовать и быть заметной для других участников дорожного движения. Потому зачастую она располагается в задней части транспортного средства с левой или правой стороны. А иногда наклеек предусмотрено сразу несколько. Это уже на усмотрение автовладельца.
Стоимость УОС и монтажа
На автомобили установка устройства для ограничения скорости предусмотрена не только с целью соблюдения требований закона, но и для повышения безопасности при передвижении.
Обязательный монтаж и правильная настройка предусматривает, что в оборудование требуется вложить определённые финансовые средства. Но когда оно установлено, срок окупаемости составляет не более 3-4 месяцев.
Экономия достигается за счёт снижения расхода топлива, а также уменьшения рисков возможного возникновения дорожно-транспортных происшествий. Наличие УОС позволяет сделать манеру вождения более уверенной, размеренной и плавной.
Что же касается стоимости, то здесь многое зависит от конкретной компании, которая поставляет и устанавливает это дополнительное оборудование. Также на цену влияют особенности самого транспортного средства. На этот счёт можно привести несколько ориентировочных значений:
Но это ориентировочные цены, которые могут отличаться в зависимости от того, кто занимается установкой, и на такое автотранспортное средство монтируется устройство ограничения.
Ограничители скорости являются важными, полезными и просто обязательными компонентами транспортных средств, которые осуществляют перевозку детей или опасных грузов. Их наличие регламентируется законодательством, а отсутствие оборудования на машине грозит штрафами и другими дополнительными санкциями.
