Для проведения слесарно-монтажных работ часто требуются специальные приспособления, которые позволяют делать высокоточную продукцию. Для точного расположения соединяемых поверхностей, их прямолинейности и плоскостности используют поверочные линейки.
Разновидности линеек
В зависимости от своего предназначения они делятся на:
По способу изготовления они бывают:
Проверка прямолинейности
Применение лекального инструмента для проверки прямолинейности изделия осуществляется на просвет, то есть с применением световой щели. По-другому этот метод называют способом щели.
Чтобы использовать этот метод, необходимо приложить к проверяемой поверхности острую кромку инструмента так, чтобы источник света оказался позади него и детали. Он должен располагаться вертикально на уровне глаз. При этом необходимо контролировать просвет в разных местах инструмента, между ним и поверхностью изделия.
Отклонением от прямолинейности можно считать наличие просвета между поверочным приспособлением и измеряемой деталью. Опытный мастер может видеть отклонения в 0,003−0,005 мм при таком методе контроля.
При использовании метода следа применяют рабочее ребро линейки, которым необходимо провести по чистой поверхности, подлежащей проверке. О прямолинейности в этом случае судят по оставшемуся следу: ровный след свидетельствует о наличии ровной поверхности, а прерывистый — говорит об изъянах детали.
Инструмент с широкой рабочей поверхностью в зависимости от области применения может выпускаться с разными видами сечений:
Инструменты с широкой рабочей поверхностью ШП, ШД, ШМ делятся на три класса в зависимости от назначения: 0,1,2. Угловые трехгранные линейки имеют два класса: 1 и 2.
При проведении работ высокой точности используют инструмент 0 и 1 классов. При проведении работ по монтажу, требующих нормальной точности, применяются линейки 2 класса.
Инструменты этого вида используют для проверки плоскостности и прямолинейности по краске или линейным отклонениям. Для измерения линейных отклонений инструмент укладывается на поверхность изделия или две одинаковые мерные плитки. С помощью щупа измеряют образовавшийся просвет между линейкой и изделием.
Можно также использовать полоски папиросной бумаги, которые находятся под измерительным инструментом. Измеряют отклонения от прямолинейности в этом случае по силе прижатия полосок в момент удаления одной из них.
Определение на краску
Осуществляя проверку на краску, необходимо рабочую поверхность линейки покрыть суриком или сажей и положить линейку на проверяемую поверхность изделия. Для точности измерений линейку перемещают плавными движениями без нажима по поверхности изделия.
Далее, линейку следует аккуратно снять с поверхности и посмотреть на расположение и количество пятен. О качественно выполненном изделии и хорошей плоскостности можно говорить при равномерном расположении пятен на поверхности изделия.
За единицу измерения в этом случае берут квадрат размером 25 на 25 мм. Судить о высокой плоскостности изделия можно по большому количеству пятен на этом квадрате.
Применение поверочных плит
Проверку широких поверхностей изделий не всегда можно провести линейками. С этой целью применяют поверочные плиты с методом проверки на краску. Плиты применяются в основном для проведения контрольных работ на промышленных предприятиях.
Изготавливают плиты из мелкозернистого чугуна серого цвета. Плиты делят на четыре класса по точности рабочей поверхности. Для проверки изделий используют первые три класса. Четвертый класс плит используют в качестве разметочного материала.
Методика работы с плитами аналогична способу работы с линейкой методом проверки на краску. Обращаться с плитами необходимо бережно, чтобы они давали четкие измерения. Этот инструмент нужно беречь от ударов, грязи и царапин. После работы инструмент очищают чистой ветошью, смазывают вазелином, скипидаром или минеральным маслом. Помещая инструмент на хранение, его накрывают щитом из дерева.
Покупка изделия
Лекальные линейки для проверки плоскости купить можно в магазинах инструментов или найти более выгодные по стоимости предложения на сайтах строительных компаний.
Цена на такой товар будет зависеть от рабочих характеристик, материала изготовления инструмента и производителя. Крупные торговые компании предлагают своим клиентам широкий ассортимент инструмента, размещенного в каталоге на сайте.
Цена на различные модели варьируется от 1000 рублей до 22 500 рублей. Покупатель может выбрать товар, заказать его доставку и при необходимости получить подробную консультацию у менеджера на сайте.
В качестве примера рассмотрим стандартную лекальную линейку типа ЛД, изготовленную. дата неизвестна, примерно начало 1980-х годов. Некогда эта линейка была в пластмассовом пенале, с паспортом. теперь, увы.
На верхней части маркировка: 450 Л КЛ 0.
Металл покрыт чернением, скосы ничем не покрыты.
Согласно ГОСТу средний полный срок службы таких линеек должен быть не менее 8 лет. Линейки сделаны из прочных материалов, требования по точности к ним предъявляются не жесткие, и с их помощью выполняются не самые точные работы. Тем не менее, и они приходят в негодность.
Основные дефекты лекальных линеек: износ, сколы, выбоины, трещины на рабочих поверхностях, коррозия. Большая часть дефектов устранима мастером-ремонтником, но некоторые дефекты невозможно исправить, или объем работ становится через чур затратным и не рентабельным.
Ремонт лекальной линейки типа ЛД относительно простой:
Коррозию снимаем вулканитовым кругом (смотрите описание в статье «Организация мастерской по ремонту линейно-углового измерительного инструмента»). Острые углы правим либо алмазным кругом, либо на доводочной плите, жесткий требований нет.
Когда мы достигнем необходимого результата, можно провести окончательную проверку с помощью концевых мер длины. Впрочем, это обязанность уже контролеров (или как сейчас там их называют).
Михаил Дмитриенко, специально для PRETICH.ru
2019 г.
· Опубликовал Pretich December 04 2019 · В Приборы и инструменты · 0 Комментариев · 2647 Прочтений ·
Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Реклама
Авторизация
Вы не зарегистрированы? Нажмите здесь для регистрации.
Поверочная линейка. Виды и применение. Точность и особенности
Поверочная линейка – точный инструмент для визуального контроля непрямолинейности плоскостей. Обычно применяется для проверки станин станков, столешниц и прочих поверхностей, к плоскости которых выставляются повышенные требования. С ее помощью возможно визуально заметить отклонение на плоскости в 1-5 мкм. Принцип использования инструмента заключается в методе «световой щели», то есть взгляде на просвет. При этом он не имеет шкалы с разметками длины, как измерительные линейки.
Что такое поверочная линейка и как ее использовать
Устройство представляет собой металлический профиль различной формы сечения из стали, чугуна или камня, каждая грань которого является идеально параллельной относительно друг друга. За счет толщины и специальной термообработки, в случае с металлом, она не сгибается при механическом воздействии, поэтому ровность ее поверхностей считается эталонным значением. За счет стойкости инструмента к деформации, линейка является практически вечной.
Принцип использования линейки весьма прост. Необходимо приложить любую ее грань к поверхности для проверки и посмотреть в образовавшийся между ними зазор на просвет. Благодаря источнику света за инструментом и объектом проверки, в случае наличия зазора тот будет заметен невооруженным глазом. Смотреть на просвет для лучшего определения наличия впадинок, прогибов и прочих дефектов желательно под углом 0-15 градусов. С другого ракурса увидеть отклонения будет сложно или невозможно.
По тому, имеются просветы или нет, можно оценить плоская поверхность или нет. Нужно отметить, что это не измерительный инструмент. С ним можно заметить наличие отклонения, но не измерить его размер. Зачастую это и не требуется. Линейки часто используют для контроля плоскости на производственном этапе. Так, шлифуя плоскость с ее помощью можно находить выпуклости, чтобы снимать их. В конечном счете, инструмент позволит довести плоскость до идеала, когда между ней и ребром линейки на просвет не будет зазора.
Хотя сама поверочная линейка и не является измерительным инструментом, с помощью которого можно оценить глубину впадины при контроле, но она позволяет это сделать другими приборами. К примеру, можно вставлять между ней и плоскостью зазорные щупы. Таким образом, хотя сама линейка и не замеряет отклонение плоскости, но она нужна, чтобы это сделать другими устройствами.
При применении инструмента необходимо прислонять к плоскостям только рабочие грани. Они отличаются наличием скоса. Благодаря утончению, под грань хорошо проникает свет без образования тени, что облегчает визуально заметить впадину, выступ или прогиб.
Широкие стороны линейки никакой поверочной ценности не имеют, поэтому прикладывать их для контроля нельзя. Они изначально могут иметь отклонения по плоскости, так как на сами грани их состояние не влияет.
Классы точности
Поверочная линейка очень точный инструмент, производство которого сопровождается множеством технических затруднений. В связи с этим фактическая стоимость устройства отличается дороговизной. Чем ниже погрешность инструмента, тем он дороже.
Поверочные линейки выпускают в трех классах точности: 0, 1, 2. Самые доступные устройства второго класса. Они используются для контроля плоскости большинства станков, станин, подошв, столешниц, блоков двигателей. Присутствие небольшого отклонения по их граням объясняется не только более упрощенной обработке заготовок под инструмент, но и их меньшим сечением, что допускает вероятность деформации прибора во время эксплуатации. Такая линейка отличается меньшим весом, чем устройства более высокого класса.
Линейки первого класса применяются для проверки высокотехнологичного оборудования. Они тяжелее, что усложняет обращение с ними. Зачастую они лишены перфорации по периметру, снижаемой массу инструмента.
Устройство класса 0 самые точные. Отклонение по их плоскости почти отсутствует. Они очень тяжелые. Инструмент с маркировкой точности 00 используется для поверки других линеек более низкого класса. Их точность для контроля плоскостей производственного оборудования зачастую излишняя.
Материалы изготовления
Поверочная линейка очень точный инструмент, к качеству которого предъявляются особые требования. В частности она должна быть стойкой к изгибу и деформации, так как любые отклонения в ней приведут к неправильной оценке плоскостей.
Изготавливается инструмент исключительно только из самых стойких материалов:
В вариантах из металла линейки являются довольно тяжелыми. Зачастую даже 1 м их длины может иметь массу 5-6 кг. При этом максимальная длина линейки может доходить до 4 м.
Так как большинство линеек изготавливаются из черного металла, то они склонны к поражению коррозией. В связи с этим они нуждаются в особом уходе и сухих условиях хранения. Их нельзя мочить, а в случае намокания протирать сухой ветошью, а при длительном хранении смазывать маслом. Если линейка будет подвержена коррозии, то ее точность может пострадать, так как существует риск порчи тонких металлических граней.
Поверочные линейки не подвергаются окрашиванию, так как в случае истирания слоя краски возможно появление зазора даже при прикладывании инструмента к ровной плоскости. При ее изготовлении из обычной стали применяется метод хромирования или воронения. В последнем случае поверочная линейка имеет серый или черный цвет, создаваемый тонкой непроницаемой оксидной пленкой, стойкой к истиранию. Однако даже вороненый инструмент нуждается в тщательном уходе.
Гранитные линейки также называют твердокаменными. Они отличаются большой массой и некоторой хрупкостью, но при этом имеют свои преимущества:
Твердокаменные линейки часто делают с самым высоким уровнем точности 00. Благодаря этому они могут применяться как контрольная плоскость для поверки других поверочных линеек менее высокого класса. Для повседневной работы они малопригодны ввиду большой массы. Так, к примеру, линейка ШМ-ТК 1600х60х200 при достаточно скромных габаритах имеет массу порядка 52 кг.
Типы поверочных линеек
Согласно ГОСТ 8026-92 осуществляется разделение поверочных линеек на виды. Так инструмент из инструментальной стали бывает следующих типов:
Инструмент из чугуна в свою очередь разделяется на такие виды:
Твердокаменные (гранитные) линейки бывают:
Стальные линейки
ЛД – это поверочная линейка лекальная с двусторонним скосом и классом точности 0 или 1. Это достаточно короткий инструмент, который производится в размере 50-320 мм. При этом ГОСТом разрешается изготовление линеек 500 мм и более под заказ, но найти их в таком размере сразу в магазине не получится.
ЛТ – это также лекальная линейка, но трехгранная. Каждая грань может иметь свой особенный угол заточки скоса. Это делает инструмент более универсальным и удобным. Благодаря треугольной форме сечения инструмент хорошо ложится в руку, но все же он отличается тяжестью. Такая поверочная линейка также имеет уровень точности 0 и 1.
ЛЧ – это лекальная линейка с четырьмя гранями. Она достаточно тяжелая, но благодаря такой форме сечения обладает очень высокой стойкостью к изгибу при эксплуатации. Этот инструмент почти в 2 раза тяжелее, чем ЛД такой же длины.
ШП – линейка широкая прямоугольная. Она напоминает просто стальную полосу толстого сечения. ШПХ – это такой же инструмент, но хромированный с целью защиты от коррозии. Такие приборы производятся с точностью 00, 0, 1, 2.
ШД – это широкие двутавровые линейки. Они получили такое название благодаря Н-образному сечению, подобному двутавру. Такие линейки бывают всех классов точности, кроме 00. Они очень популярны благодаря высокой стойкости к изгибу при сравнительно меньшем весе.
Чугунные
ШМ – это широкая поверочная линейка мостик. Она имеет дугообразное ребро жесткости. Такой инструмент обладает только одной или двумя рабочими гранями, по которым можно контролировать плоскость на просвет. Этот прибор может иметь все 3 класса точности, но не производится на уровне 00. Длина линейки может составить от 40 см до 3 м. За счет дуги на обороте инструмента его профиль облегчается перфорацией без риска ослабления металла. Это снижает массу линейки, кроме этого формирует на ней удобные рукояти для работы.
УТ – это угловые трехгранные линейки. Они просто имеют сечение в виде треугольника с углами 45, 55 и 60 градусов. Инструмент производится в трех вариациях длины 40, 63 см и 1 м. Им можно контролировать зазоры в углах, но делается это со щупами. Треугольные линейки могут иметь на одной стороне глубокую не сквозную перфорацию. Это снижает массу прибора, облегчает его использование. Для удобного охвата, по краям инструмента обычно предусматриваются ручки.
Твердокаменные
Производятся с маркировкой ШП-ТК, ШМ-ТК и УТ-ТК. Они имеют такое же сечение как обычные ШП, ШМ и УТ, просто сделаны из другого материала. Инструменты с широкой рабочей поверхностью, а также мостик могут иметь класс точности 00, то есть являются пригодными для поверки других линеек. Прибор УТ имеет максимальный класс 0.
6 вещей, которые вы не знали о швейной линейке. Хитрости и секреты профессионалов
Сегодня мы раскроем секреты профессиональных мастеров и расскажем вам, как значительно облегчить себе шитье с помощью линейки для разметки припусков.
Мы привыкли им пользоваться для измерения и маркировки припусков на швы, расположения пуговиц, измерения размеров пуговиц, вытачек и защипов. Также его можно использовать для размещения отверстий для пуговиц, как циркуль и как угольник.
Итак, как же им пользоваться?
1. Подгибки
Начертите мелом на изнаночной стороне линию глубины подгиба. Это линия сгиба, по которой вы будете сгибать и утюжить ткань перед шитьем. (Я всегда обрабатываю край. В данном случае я просто привожу пример, поэтому кромка необработана).
2. Складки
3. Отверстия для пуговиц
Определяем, где будут располагаться прорези для пуговиц. На этот раз нам понадобится исчезающий маркер, поскольку рисовать мы будем на лицевой стороне изделия.
Всегда делайте пробный образец на ненужном кусочке ткани!
Между прорезями должно оставаться расстояние не менее 1 см. Чтоб не запутаться, где верх, а где них прорези, вы можете использовать маркеры разных цветов.
4. Пришивание пуговиц
Чтоб одежда выглядела аккуратно, нужно хорошо пришить пуговицы. Линейка предлагает три варианта в зависимости от толщины ткани.
Помещаем линейку поверх ткани на то место, где нужно пришить пуговицу. Пришиваем пуговицу, наложив ее на линейку. Чтобы создать «ножку» после пришивания пуговицы, убираем линейку, выводим иголку с ниткой на лицевую сторону между тканью и пуговицей и оборачиваем нить вокруг ниток под пуговицей 3-4 раза. Закрепляем нить узлом на изнаночной стороне.
5. Выворачиваем острые уголки
Используйте заостренный конец, чтобы вытолкнуть ткань при выворачивании острых уголков на деталях ваших изделий.
6. Циркуль
На фото внизу черной стрелкой показано место, которое мы закрепляем с помощью булавки. Это будет середина круга. На скошенном конце есть отверстие, в которое мы помещаем кончик маркера. Поворачиваем линейку вокруг булавки и рисуем идеальную окружность.
Снять мерки, отмерить кусок нужной длины, измерить ширину детали, отложить необходимый припуск…. Для всех этих работ портному требуются такие простые и привычные средства измерения как линейки и сантиметровые ленты.
Но так ли уж они просты эти линейки и ленты? Какие линейки нужны портному?
Для построения чертежей выкроек в масштабе 1:4 потребуется линейка закройщика. Она отличается от обычной тем, что имеет специальную шкалу, где каждый сантиметр поделен на 4 части. Такая маркировка предназначается для построения чертежей в масштабе 1:4.

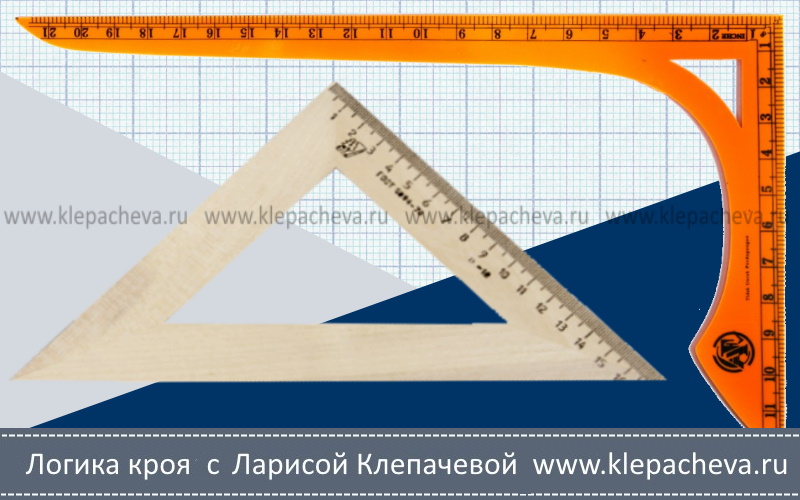

Для построения прямых углов на чертеже и ткани потребуется угольник. Чем он больше, тем лучше — с большим угольником длинные линии проводить проще))). Это может быть портновский угольник- лекало.
Я пользуюсь строительным угольником. Да он большой и тяжелый, но это и хорошо – отлично приживает ткань и бумагу, не дает им сворачиваться и перемещаться.
Для проведения линий под углом 45 градусов нужен равнобедренный угольник. Большими они редко бывают, поэтому используем обычный.
Для раскроя ткани и построения основных линий чертежей очень удобно пользоваться линейкой длиной 1м. Такая линейка позволит проводить длинные прямые линии без проблем. Но она не удобна для более мелких построений.
Поэтому кроме метровой линейки следует запастись 30-сантиметровой или 50-сантиметровую линейкой или обеими вместе. Можно добавить еще 20-ти и 10-сантиметровые линейки. Линеек много не бывает)))
Деревянные, пластмассовые или металлические? Какие линейки лучше?
Деревянные линейки – легкие, удобные и достаточно точные, т.к. практически все они выпускаются традиционным способом на заводах, оставшихся с советских времен по стандарту советских времен ГОСТ 17435-72. Узнать о том, что линейка выпущена в соответствии с ГОСТом, можно по специальному штампу на линейке.
Единственный недостаток деревянных линеек — быстро загрязняются, и отмыть грязь уже практически невозможно.
Пластмассовые линейки – легкие, нарядные, очень легко моются, бывают непрозрачные и прозрачные. Деления на непрозрачных линейках видны лучше, поэтому я предпочитаю их. Если деления нарезаны и покрашены, то они практически не стираются, и такие линейки служат долго. А если деления только нанесены краской, но не нарезаны, то они очень быстро стираются от прикосновения пальцев. Обычно этим страдают линейки закройщика, увы (
Пластмассовые линейки выпускаются без требований ГОСТа, поэтому точность градуировки у них часто серьезно нарушена.
Самые прочные и самые точные линейки металлические линейки, конечно при условии, что выполнены в соответствии с ГОСТ 427-75 (об этом должна сообщать специальная надпись на линейке).
Отклонения величин металлических измерительных линеек не превышают 0,1-0,2 миллиметра на 1 метр длины.
