Линза Барлоу
Сегодня большое количество микроскопов комплектуются такой линзой. Она имеет дополнительное увеличение, порядка 1.5-2 крат (иногда она обладает понижающей кратностью) и представляет собой вставку в окулярный тубус перед окуляром. При использовании такой линзы повышающей кратности возрастает общее увеличение микроскопа (как правило, оно уже находится за границей разрешающей способности объектива), и тогда общее увеличение микроскопа определяется формулой:
Увеличение микроскопа = (Увелич. окуляра)*(Увелич. Линзы Барлоу)*(Увелич. объектива)
Кроме того, использование этой линзы влечет за собой уменьшение физического диаметра окулярного тубуса, что приводит к уменьшению диаметра используемого окуляра, следовательно, – уменьшению его поля зрения (в большинстве случаев). По этой причине выбирая микроскоп, старайтесь уделять внимание моделям, которые обладают «чистым» увеличением, конструкция которых не подразумевает использование Линз Барлоу.
У многих детей уже в раннем возрасте проявляется повышенных интерес к строению живой и неживой природы. Так почему бы любящим родителям не помочь своим чадам открыть для себя новый мир с помощью микроскопа.
Как мы уже говорили, в микроскопы можно смотреть прозрачные и непрозрачные объекты (если микроскоп оборудован верхней подсветкой, либо при наличии яркого внешнего освещения). Однако маленькое рабочее расстояние объективов большой кратности делает невозможным исследование ряда объектов в отраженном свете, и поэтому для исследований большинства образцов необходимо готовить специальные микропрепараты.
Выбор микроскопа для пайки и не только

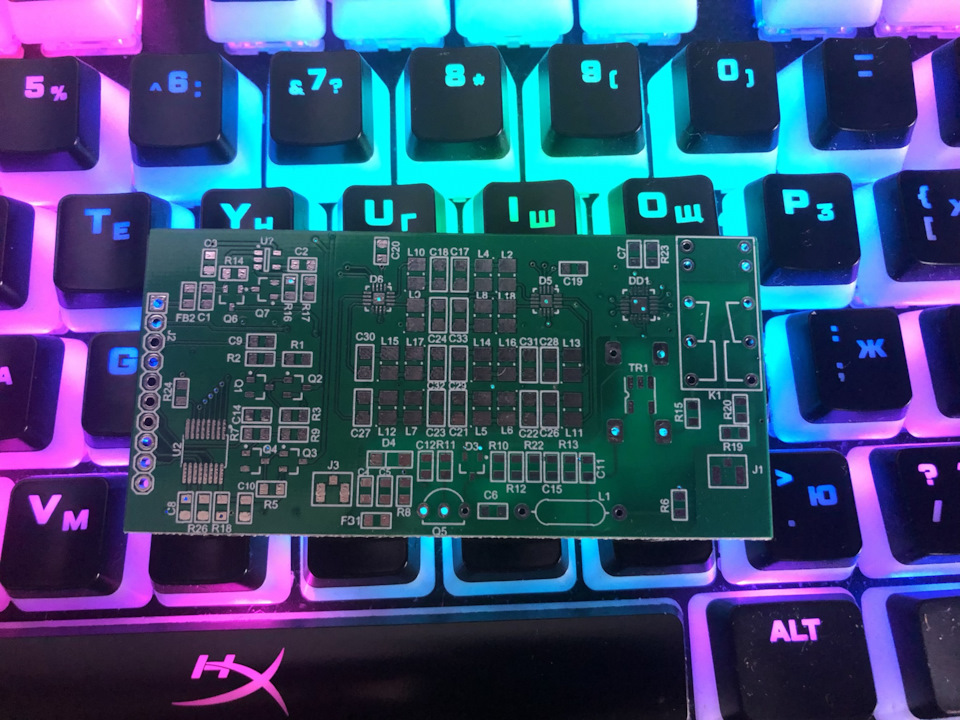

Вместо того, чтобы рассказывать, какая полезная в хозяйстве штука, микроскоп, покажу размеры платы, которая ко мне вчера приехала. Это отдельный модуль, который вставляется в приемник малахит и помогаем принимать сигналы на телескопическую антенну.
Казалось бы, разрабатываешь ты компактный приемник, чтобы носить с собой. Так сделай сразу так, что он как и 99.9% остальных подобных устройств, мог принимать на телескопическую антенну. Но нет, мы пойдем другим путем и сделаем отдельную плату, которую нужно будет как-то пихать внутрь корпуса.
А самое главное, ее нужно будет спаять.
Посмотрел я на эту плату и понял, что без очков, это будет сделать довольно сложно. Компоненты все мелкие.
Вытащил свой старый китайский микроскоп и попробовал рассмотреть плату, самое то.
Но вот только паять с таким, достаточно сложно, места для рук не очень много.
Хотя, честно скажу, ранее этот прибор меня устраивал на 110% и я с его помощью пытался паять плату телефона Sony Z2. Однако, были и проблемы.
Координация движений при контроле на экране была так себе, с запаздыванием. И стал я читать, чем пользуются настоящие профессионалы при пайке мелких деталей.
Сначала я думал чуток сэкономить и взять советский МБС-10.
Это как со станками. «Советское, значит надежное. Давай возьму его». А потом выясняются подробности, что вся серия МБС это очередная попытка скопировать зарубежное оборудование, сэкономив при этом. Такое мы уже кушали с виниловыми проигрывателями, станками и радиолампами.
Почитав отзывы от сервисов, которые начинали паять на таких микроскопах от бедности, понял что время этих устройств прошло и не смысла переплачивать как за «юстированный» каким-то перекупом с авито с наценкой 5-10тр, так и за «новый с хранения». Это та же тема, что и со старыми запчастями с советского периода, которые были украдены с производств или выкуплены у воров скупщиками и продающиеся на авито.
Драйвят тему МБС на специализированных форумах, те же перекупы и закидывают много негатива в сторону китайских микроскопов, убеждая остальных потратить деньги на б.у. МБС или какой нить ушатанный старый брендовый микроскоп от олимпуса или никона, упирая то на патриотизм то на брендофилию.
Купив б.у. микроскоп, вы либо сами учитесь его настраивать и остаток жизни этим занимаетесь (для себя, друзей и за деньги), либо попадаете в зависимость к «настройщикам роялей» до того момента, пока не созреете купить новый в магазине и забыть как страшный сон, про все эти МБС или прочие, морально устаревшие устройства.
Я предвижу комментарии людей, которые «я купил МБС, меня устраивает». Это как, я езжу на «лада гранта», мне нравится, потому что раньше ездил на велосипеде. Все познается в сравнении.
Многие сервисмены перешедшие с МБС на китайские микроскопы, были довольны и никто не говорил, что хочет обратно. При этом, разговоры начинались с моделей Eakins за 15-17тр, не говоря уже о моделях SZMN (AmScope 7X-45X) за 24-30тр, на которые потом переходили некоторые из них.
Посмотрел варианты бинокулярных микроскопов (на оба глаза) и случайно увидел, что есть еще тринокулярные (на три глаза), куда можно прицепить видеокамеру и смотреть процесс на экране монитора.
Я нашел несколько вариантов SZMN 7х-45х по которым было более менее понятно, чего ожидать и заказал с доставкой из РФ, чтобы не переплачивать за таможенные сборы, потому что я много чего заказывал в последние пару месяцев.
Не успел порадоваться тому, что скоро стану обладателем очередной технической фигни, как выяснилось, что в бюджет нужно умещать еще и крепление к штативу,

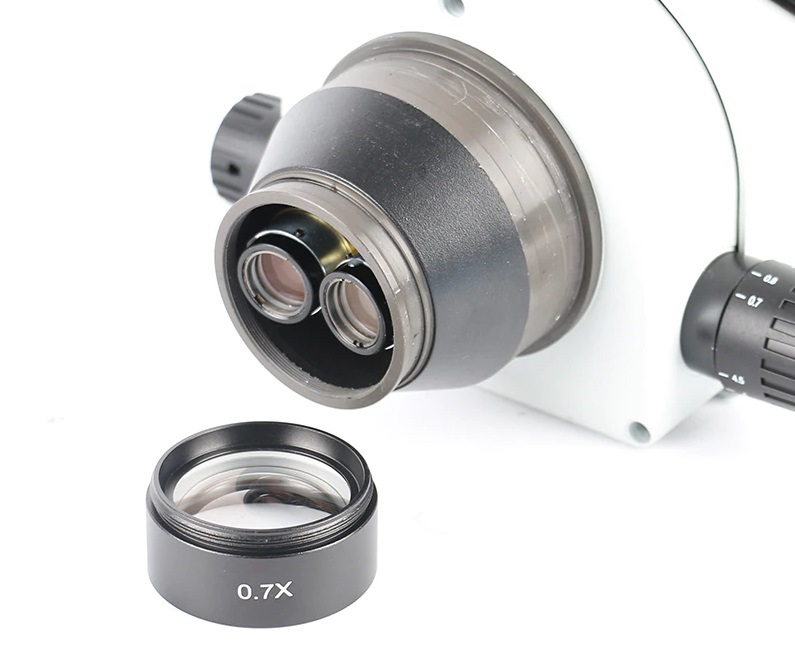

какие-то насадки для увеличения.

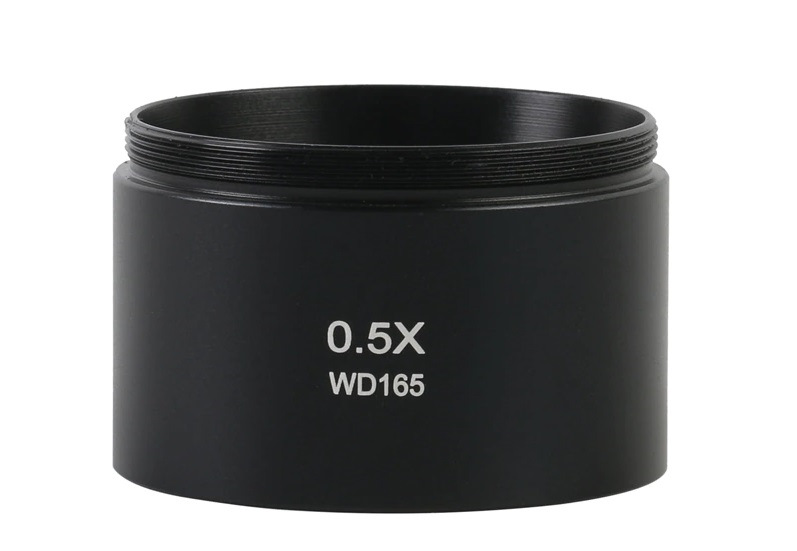

Сама насадка называется «линза барлоу»
служит для увеличения фокусного расстояния.
К примеру, линза 0.5 увеличивает расстояние до 165мм. Правда, расстояние считается от передней поверхности линзы, а линза толстая, так что в итоге получится 120-130мм, если не считать подсветку.

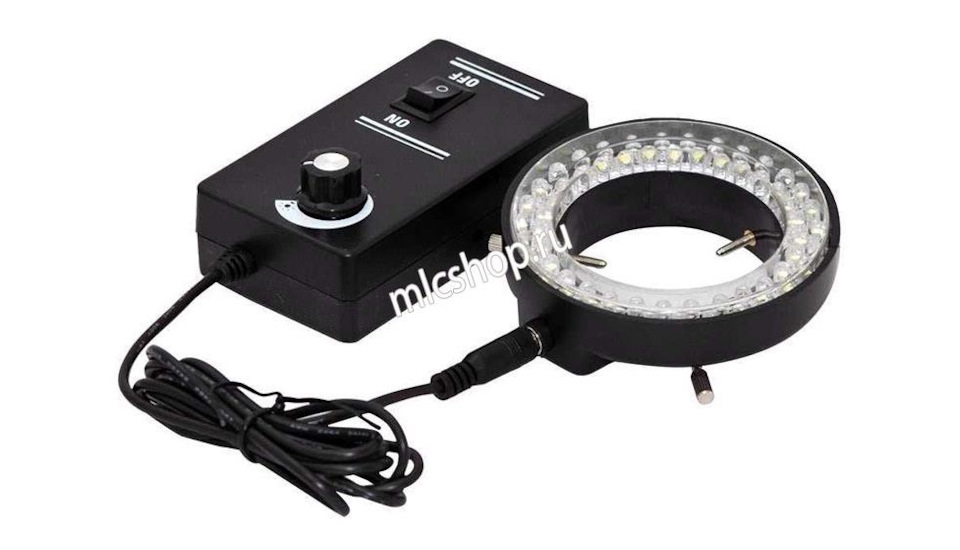

Подсветка нужна для того, чтобы компенсировать темноту линз.

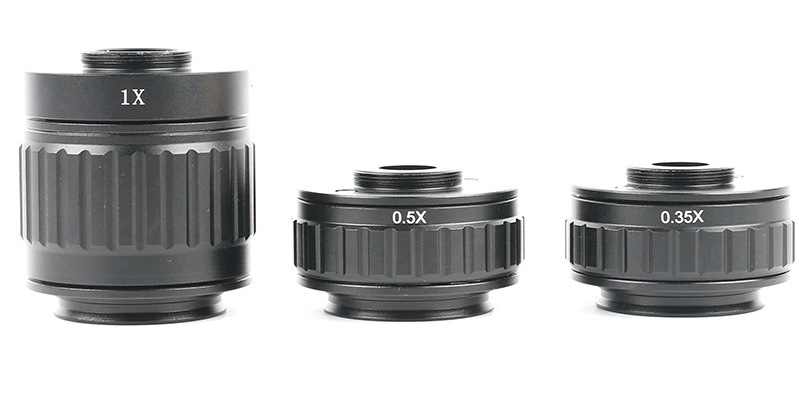

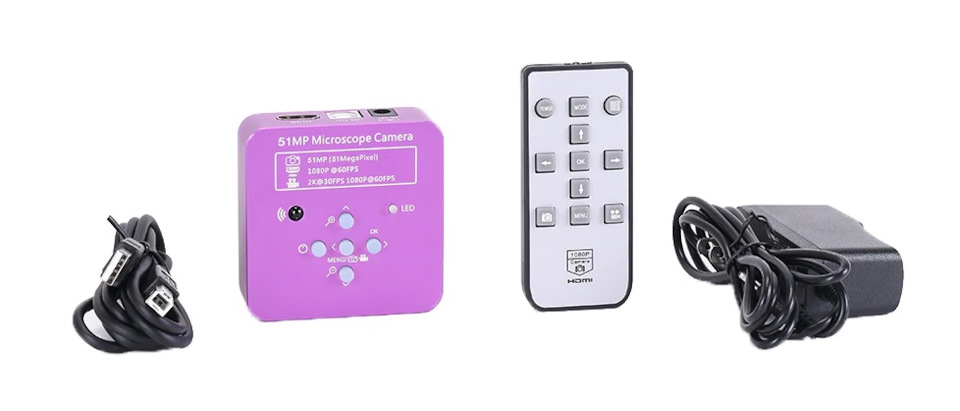

Если мы покупаем тринокулярный микроскоп, нам нужна видеокамера,
тоже с переходным адаптером.

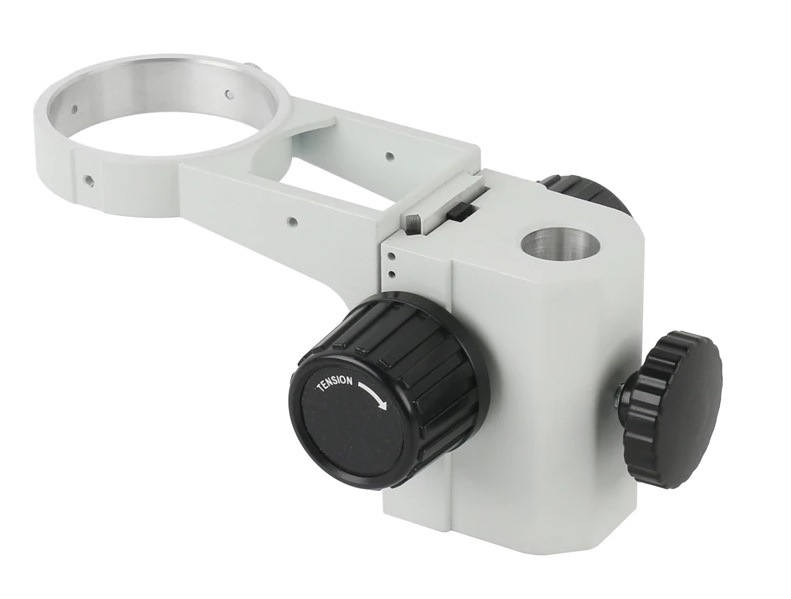

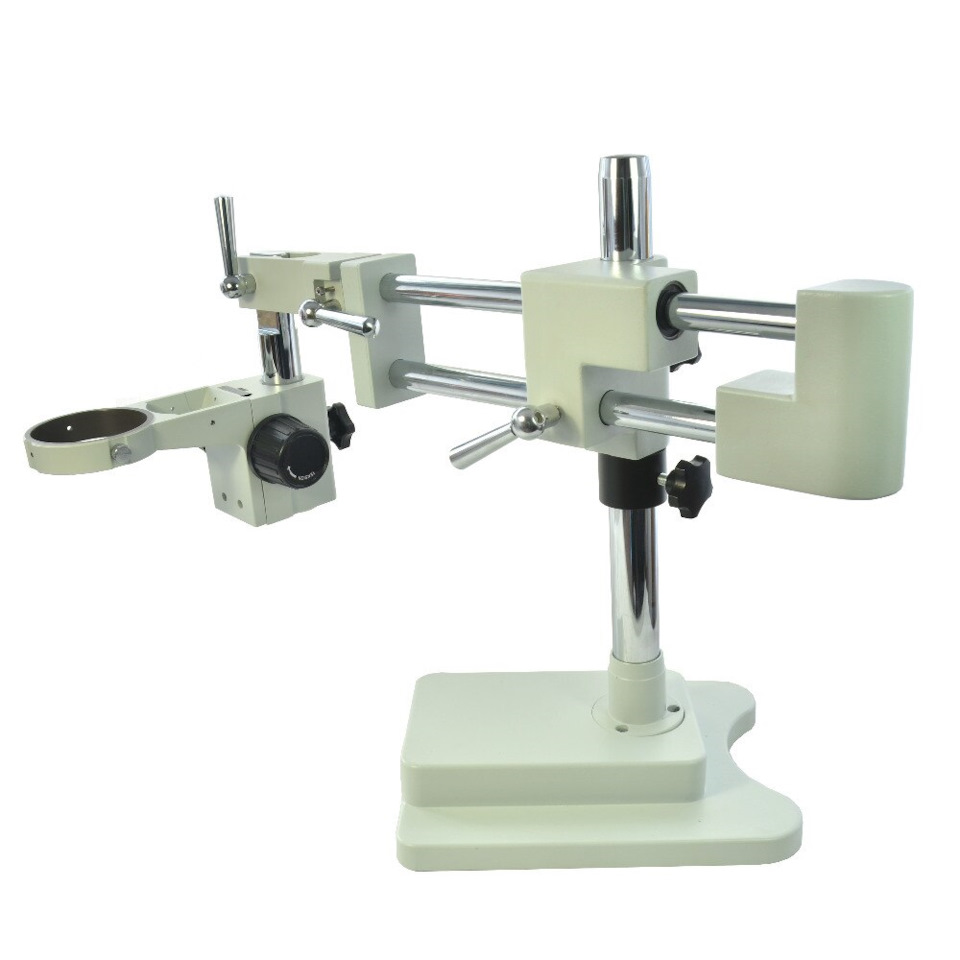

Это без основного кронштейна (штатива),
который я собирался сделать самостоятельно, благо у меня есть станок и не один.
В итоге, вылезло плюсом половина цены микроскопа.
Сидим ждем, пока все это приедет, а пока допишу материал по покупке осцилографа.
Что такое линза Барлоу и зачем она нужна
Линза Барлоу – неотъемлемая часть «вооружения» практически любого астронома-любителя, наблюдающего небо в телескоп. Зачастую она идет в комплекте с телескопом, хотя и не всегда. Это очень простое приспособление позволяет повысить увеличение в несколько раз и увеличить ассортимент увеличений без покупки дополнительных окуляров.
Кстати, изобрел эту штуку английский математик и физик Питер Барлоу, живший в XVIII – XIX веках. Он известен многими работами по сопромату, теории чисел, и т.д.
Принцип действия линзы Барлоу
По сути, линза Барлоу представляет собой просто отрицательную линзу, которая не собирает свет в точке фокуса, а наоборот, рассеивает его. Конечно, конструктивно это не просто одна простейшая отрицательная линза, а склейка – ахромат, которая дает минимум искажений.
Если поставить такую линзу перед фокусом объектива, то благодаря действию линзы Барлоу его фокусное расстояние увеличится.
Принцип действия линзы Барлоу.
Линзы Барлоу, выпускаемые сейчас, маркируются кратностью – 2x, 3x, 5x. Кратность показывает, во сколько раз увеличивается фокусное расстояние объектива благодаря этой линзе Барлоу. Что это дает?
Типичная 2-х линза Барлоу.
Как известно, увеличение телескопа рассчитывается очень просто – делим фокусное расстояние объектива на фокусное расстояние окуляра. Например, имея объектив с фокусным расстоянием 900 мм, и окуляр с фокусным расстоянием 10 мм, получим увеличение 900/10 = 90х. Если используем окуляр на 25 мм, то получим увеличение 900/25 = 36х. Это пример с телескопом Synta Sky-Watcher 909, у которого как раз такой объектив и пара таких окуляров в комплекте. Для любого телескопа увеличение рассчитывается таким же образом.
Установив впереди окуляра линзу Барлоу, мы как бы «разогнем» сходящийся световой пучок от объектива, тем самым отодвинув его фокус. Например, если для объектива с фокусным расстоянием 900 мм применить 2х линзу Барлоу, то это фокусное расстояние удвоится и составит уже 1800 мм. Если мы посчитаем теперь увеличение телескопа, то увидим, что оно увеличилось тоже:
Таким образом, имея всего пару окуляров, мы можем получить такие увеличения – 36х, 90х, 180х. 10-мм окуляр без линзы Барлоу и 25-мм окуляр с линзой дают одинаковое увеличение 90х, поэтому получилось только три варианта, хотя при другой комбинации окуляров их может получиться четыре. Таким образом, каждый окуляр в наборе позволяет получить два увеличения – с линзой Барлоу и без нее.
Соответственно, 3х линза Барлоу увеличивает фокусное расстояние объектива в 3 раза, а 5х – в 5 раз. Во столько же раз возрастает и увеличение, однако здесь надо знать меру. Например, для объектива диаметром 90 мм максимальное полезное увеличение составит 90*2 = 180х, и при большем увеличении изображение обычно становится только хуже.
Назначение линзы Барлоу
Как видно из теории выше, это устройство позволяет легко повысить увеличение при тех же окулярах. Однако этого же результата можно достичь, просто применив более короткофокусные окуляры. Например, в нашем примере мы можем получить увеличение в 180х с 5-мм окуляром. В чем назначение линзы Барлоу, так сказать, в практическом плане?
Для крепления зеркального фотоаппарата линза Барлоу имеет резьбу для Т-адаптера (своеобразного переходника на резьбу объектива), а иногда в комплекте с ней идет и сам этот адаптер. Он вкручивается во втулку линзы, а уже к нему крепится фотокамера.
Плюсы и минусы применения линзы Барлоу
Про возможность получения большего набора увеличений и пользу при фотосъемке уже говорилось, но это еще не все.
Многие окуляры не очень хорошо работают на светосильных телескопах — с большим диаметром объектива при коротком фокусном расстоянии. Использование линзы Барлоу создает для них более благоприятные условия, из-за чего вносимые окуляром аберрации (искажения) даже уменьшаются, что делает изображение более четким.
Иметь в своем наборе линзу Барлоу хорошо и тем, что она позволяет получить большие увеличения, ради которых не стоит покупать отдельный окуляр. Бывает, атмосфера настолько спокойная, что использование увеличений больше предельных для телескопа все равно позволяет получить качественное детализированное изображение.
Недостатки у линзы Барлоу тоже есть, и они довольно серьезные. До сих пор многие спорят, нужно ли вообще использовать это приспособление или нет. Главный минус — линза Барлоу вносит свои искажения, в том появляется астигматизм и искривление по краям поля зрения. У сверхширокоугольных окуляров может появиться эффект виньетирования – затемнение по краям, и даже обрезаться поле зрения. Использование соответствующего короткофокусного окуляра всегда лучше, чем использование связки окуляр + линза Барлоу.
Искажения меньше, если использовать линзу Барлоу с небольшой кратностью – 1.5 – 2х. Чем больше кратность, тем хуже изображение, особенно по краям.
Немаловажный фактор для развития предубежденности против использования линзы Барлоу – часто встречается отвратительное качество. Те линзы, что идут в комплекте с небольшими бюджетными телескопами, как правило, очень плохие. Зачастую они не имеют даже просветляющего покрытия, и даже линзы изготовлены из пластика. Поэтому использование такой линзы Барлоу дает совсем не тот эффект, который от нее ожидается – изображение портится, и рассмотреть что-то удается разве что на Луне. Однако качественная линза Барлоу – это совсем другое дело, и польза от нее может быть немалая. Обычно приходится покупать ее отдельно, но стоимость ее гораздо меньше, чем у окуляра.
Разгон линзы Барлоу
Кратность линзы Барлоу, указанная на ее корпусе, работает при обычных расчетных условиях – когда линза вставляется в фокусер, а в нее вставляется окуляр. Однако если расстояние от самой линзы до окуляра увеличить, то и кратность тоже увеличится. Для этого используют вставки разной длины между линзой Барлоу и окуляром. Так, увеличив расстояние для 2х линзы в 1.5 раза, получим «разогнанную» 3х линзу Барлоу.
Также, если между линзой Барлоу и окуляром поставить диагональное зеркало, кратность тоже увеличится.
Расположение диагонального зеркала между линзой Барлоу и окуляром.
Нужно ли приобретать линзу Барлоу?
Конечно, если выбирать, как лучше получить нужное увеличение – покупкой соответствующего окуляра или линзы Барлоу, выбор должен быть однозначным – покупать окуляр. Это позволит получить нужное увеличение при максимально возможном качестве картинки.
Для больших телескопов это приспособление не особо актуально, а вот именно для самых бюджетных пригодится.
Выше были перечислены ситуации, когда линза Барлоу все-таки полезна. Обобщим:
Кроме того, уже говорилось, что линза Барлоу иногда может положительно влиять на работу окуляра, и уменьшать его искажения. В итоге картинка не только не портится, а даже улучшается. Кстати, фото Луны на заставке в начале статьи сделано с использованием 2х линзы Барлоу — качество, как видно, вполне приличное.
Вот такая вот полезная мелочь, эта линза Барлоу, легко и просто расширяющая возможности небольшого телескопа. Однако покупать ее где попало тоже не стоит, иначе можно приобрести китайскую поделку с низкокачественной пластиковой оптикой. Обычно достаточно купить 2x линзу Барлоу – самый распространенный вариант. Советую почитать про линзу Барлоу с алиэкспресс, которая имеет довольно хорошее качество и стоит недорого.
Линзы Барлоу
Линза Барлоу – это одна из наиболее полезных принадлежностей в арсенале астронома-любителя. Ее изобрел в начале XIX века английский математик Питер Барлоу. Это простая вогнутая (отрицательная) линза, которая, будучи помещенной между объективом телескопа и окуляром, поднимает увеличение инструмента.
К примеру, если окуляр дает с телескопом увеличение 50х, двухкратная линза Барлоу повысит его до 100х. Линза Барлоу уменьшает сходимость конуса света, идущего в окуляр и таким образом «увеличивает» фокусное расстояние объектива. Поскольку увеличение с данным окуляром прямо пропорционально фокусному расстоянию объектива, оно также изменяется.
У линзы Барлоу несколько применений. Во-первых, она позволяет достичь максимального увеличения. Это не всегда желательно, так как максимальное полезное увеличение определяется даже не столько параметрами объектива или окуляра, сколько состоянием атмосферы, ее стабильностью. Если воздушные потоки «замыливают» картинку при 150х, то переход на 300х ничем не поможет, наоборот, изображение испортится еще сильнее. Особенно полезна линза Барлоу с короткофокусными телескопами, так как они часто не показывают наибольших доступных увеличений с обычными короткофокусными окулярами.
Пожалуй, самой главной положительной чертой линзы Барлоу является то, что она удваивает число доступных увеличений, как будто удваивая набор имеющихся окуляров. Если имеется набор окуляров 26 мм, 18 мм и 10 мм, то добавив 2х линзу Барлоу, как будто получим еще и 13 мм, 9 мм и 5 мм окуляры – три окуляра по цене одной линзы Барлоу.
Менее очевидный, но значимый плюс линзы Барлоу в том, что она может сделать более удобными наблюдения с большим увеличением. Короткофокусные окуляры, дающие большие увеличения, обычно имеют очень небольшой вынос выходного зрачка, и приходится практически касаться глазом линзы окуляра, чтобы увидеть изображение. При этом линза Барлоу может дать такое же увеличение с более длиннофокусным окуляром, обычно имеющим достаточный вынос зрачка. Это действительно полезно, в частности, для носящих очки наблюдателей.
Незаменима линза Барлоу при съемке планет на цифровые или пленочные камеры для увеличения масштаба изображения и «вытягивания» мелких деталей. При этом хорошая линза Барлоу дает лучший результат, чем проекция на фотоприемник через окуляр, в виду меньшего количества стекла на пути света.
Наконец, высококачественная линза Барлоу с просветляющими покрытиями может даже улучшить изображение, даваемое окуляром, повышая четкость и уменьшая краевые искажения ценой уменьшения яркости изображения на два-три процента. В самом деле, многие высококачественные короткофокусные окуляры имеют встроенные линзы Барлоу.
Выбирая линзу Барлоу, сперва нужно обратить внимание на диаметр посадочной втулки (0,965”, 1,25” или 2”). Он должен совпадать с диаметром посадок окуляров и фокусировщика телескопа. Линзы Барлоу выпускаются с различным множителем увеличения. Наиболее распространены двухкратные (2х), вдвое повышающие увеличение используемого с ними окуляра. Также бывают 3х, 4х и 5х, а иногда встречаются и 1,5х и 2,5х. Некоторые обладают переменным увеличением, обычно от 2 до 3 крат, хотя иногда их использование затруднено при недостаточном выносе фокуса телескопа. Линза Барлоу 2x дает двухкратное увеличение, если расположена между окуляром и диагональным зеркалом. Если же поставить ее перед диагональю, можно получить трехкратное увеличение. Желательно убедиться, что линза имеет просветление, лучше многослойное.
Другие обзоры и статьи о телескопах и астрономии:
Обзоры оптической техники и аксессуаров:
Статьи о телескопах. Как выбрать, настроить и провести первые наблюдения:
Все об основах астрономии и «космических» объектах:
Сравнительное тестирование линз Барлоу
Линза Барлоу это один из наиболее востребованных аксессуаров для большинства наблюдателей. В первую очередь, конечно, привлекательность её использования в том, что приобретая всего один аксессуар, стоимость которого обычно примерно равна аналогичному по качеству окуляру, диапазон используемых увеличений повышается в два раза. К тому же, благодаря тому, что линза Барлоу увеличивает эквивалентный фокус телескопа, на «быстрых» системах со светосилой 1/4-1/6 это позволяет применяемому окуляру работать в более комфортных условиях, ведь лучи собираются в фокус под меньшим углом относительно оптической оси.
Данный аксессуар был разработан известным английским физиком Питером Барлоу в ХIХ-м веке и представляет собой отрицательный компонент, который устанавливается в предфокальной области оптической оси телескопа. В большинстве случаев, для того, чтобы Барлоу работала с номинальной кратностью, её устанавливают в фокусёр перед окуляром телескопа в системах Ньютона, а в зеркально-линзовых телескопах и рефракторах она вставляется в диагональное зеркало. В таком случае Барлоу с заявленной кратностью 2х будет увеличивать эквивалентный фокус телескопа вдвое. Вставив Барлоу в фокусёр рефрактора перед диагональю, её кратность будет повышена до 3х или 4х, в зависимости от конструкции. На телескопах Ньютона, где диагональ не предусмотрена, используют специальные экстендеры, проще говоря, проставки, с которыми кратность Барлоу повышается в 1,5-2 раза за счёт увеличения рабочего отрезка.
На современном рынке представлены два типа — это так называемые ахроматические и апохроматические Барлоу. Ахроматический дизайн призван скомпенсировать сферическую и хроматическую аберрации и при должном качестве изготовления, такие «классические» линзы Барлоу работают весьма хорошо. Апохроматический дизайн имеет более сложную структуру, обычно это либо трёхлинзовая конструкция с воздушным промежутком, как например, у популярной модели Celestron Ultima 2х, или же это четырёх-линзовое исполнение, где представлено четыре элемента в двух группах.
В трёхлинзовом варианте обычно используется отрицательная склейка в первом компоненте и положительный мениск во втором, который призван сохранить телецентричность хода внеосевых потоков. По такому дизайну исполнены легендарные Power Mate от фирмы TeleVue. Модель очень популярна у астрофотографов Луны и планет, для визуальных наблюдений настолько сложная конструкция может быть оправдана в основном только при использовании в паре с широкоугольными и сверхширокоугольными окулярами, т.к. линзы Барлоу более сложного дизайна обычно обладают лучшим изображением по полю.
Но для использования на телескопах средней и малой светосилы в паре с обычными Плёсслами, Ортоскопиками или Эрфле, качественно изготовленной ахроматической Барлоу вполне достаточно. Ведь в большинстве случаев линза Барлоу является по-настоящему востребованной исключительно для наблюдений планет и двойных на большом увеличении. А любой опытный наблюдатель будет стремиться добиться хорошего качества на оси с применением как можно меньшего количества оптических элементов, ведь каждая из поверхностей, как бы хорошо она не была отполирована и просветлена, неизбежно вносит свои светопотери. Поэтому, при наблюдении планет и двойных, скорее всего, наиболее оправданным будет использование хорошего «простого» окуляра и лишь в случае крайней необходимости, в паре с качественной ахроматической Барлоу.
Список тестируемых линз Барлоу:
В нашем тест-обзоре участвовали шесть разных линз Барлоу, некоторые из которых представляют низшую ценовую категорию, а некоторые среднюю. В целом же, по принципу своей конструкции первые пять участников похожи, это классические ахроматические линзы Барлоу, отличающиеся между собой лишь качеством исполнения и дизайна, только лишь последний образец OPT 2.5x, 1.25″ относится к семейству выше упомянутых апохроматических линз и выполнен по конструкции похожим на известную Celestron Ultima 2х.
Тестирование линз Барлоу было интересно провести на инструментах с относительно высокой светосилой и низкой, чтобы заметить насколько хорошо разные модели работают в кардинально разных условиях. Для этого был использован рефрактор-ахромат 90/550мм (1/6.1), как представитель светосильных, а в качестве длиннофокусного телескопа использовался классический рефлектор Кассегрена 260/3900мм (1/15).
Помимо обычных тестов на контраст и чёткость картинки, качество изображения по полю зрения и т.п., было интересно также сравнить применяемую линзу Барлоу с окулярами равными по эквивалентному фокусу. То есть, используя 2х Барлоу с 25мм окуляром, мы получаем увеличение эквивалентное примерно 12мм окуляру, или же используя Барлоу с 12мм окуляром, 6мм окуляру соответственно. Так почему же не сравнить, что будет лучше работать и окажется более комфортным вариантом при наблюдениях. Конечно, линза Барлоу это дополнительный оптический элемент, её поверхности вносят дополнительные светопотери, а при ненадлежащем качестве её изготовления ещё, возможно, и новые аберрации. Но вот решающим часто бывает именно комфорт при наблюдениях. В 12мм окуляр Плёссла с 2х Барлоу наблюдать куда удобней и приятней чем в 6мм Плёссл, ведь в первом случае обеспечивается больший вынос зрачка, да и размер глазной линзы в два раз больше.
Хотелось бы напомнить, что результаты тестов проведенных в рамках данного обзора, могут не до конца совпадать с результатами многих наблюдателей. Нужно не забывать о том, что помимо очевидной разницы в используемом оборудовании, наблюдательной площадке и личных субъективных впечатлениях наблюдателя, могут также отличаться и экземпляры тестируемых линз. Но мы стараемся быть как можно объективнее.
Synta Sky-Watcher 2x, 1,25″
Это максимально возможный бюджетный вариант, который только можно придумать. И говоря прямо, разумно было бы отказаться от такого приобретения в принципе, учитывая к тому же невысокую разницу в цене с намного более качественными конкурентами. Корпус линзы представляет собой пластиковую трубку, в нижней части которой установлена стеклянная ахроматическая склейка, которая не имеет просветления. На посадочную часть корпуса надет, по-видимому, просто на трении, металлический баррель, что уже хорошо, т.к. нет риска испортить пластиковый корпус прижимным винтом фокусёра. В торце верхней части корпуса имеется пара отверстий с резьбой, нарезанной в пластике, и зажимные металлические винты. Вместо логотипа на корпусе есть наклейка с надписью «Barlow Lens 2x».
Собственно абсолютно бескомпромиссная дешевизна изготовления проявляет себя соответствующе и на практике. Изображение, которое мы видим в окуляр, даже в самых идеальных условиях для Барлоу – на длиннофокусном телескопе Кассегрена, сильно отягощено сферической аберрацией и хроматизмом, это прямое следствие низкого качества изготовления, как оптики, так и механики (не точно установлены линзы). Изображение ярких планет сильно замылено и имеет весьма яркий фон неба, что является следствием полного отсутствия просветления и низкого качества полировки поверхностей линз.
Данным бюджетным вариантом комплектуются, обычно, модели телескопов для детей и начинающих любителей. В рамках комплекта недорогого телескопа, такой аксессуар обеспечивает дополнительные увеличения, и в целом хорошо в него вписывается. В любом случае, это лучше чем ничего. Но покупать такую Барлоу с целью доукомплектовать набор окуляров полезным аксессуаром, наверно, не стоит. Во всяком случае, существуют другие бюджетные решения более приемлемого качества.
DeepSky 2х, 1.25″
Одним из более интересных по качеству исполнения решений станет именно недорогая линза Барлоу от DeepSky. Этот аксессуар, учитывая весьма демократичную цену, оставляет вполне благоприятное впечатление и станет правильным выбором для наблюдателей, желающий доукомплектовать недорогой телескоп Барлоу уже более-менее приличного качества.
Линза поставляется в простой невзрачной картонной коробке, завёрнутой в целлофан и только лишь с одной крышкой со стороны посадки под окуляр. Корпус разборной и представляет собой три части: откручивающийся оптический блок в оправе, посадочную юбку и посадочный корпус под окуляр с зажимным винтом. Корпус имеет резиновое рифленое колечко и надпись на торце с логотипом фирмы «DeepSky Achromatic Super Barlow Lens 2x». Посадочная юбка имеет никелированное покрытие, а остальные части окрашены, покраску не назовёшь особенно эстетичной, но всё же это куда лучше чем пластик.
Оптический блок представляет собой обычную ахроматическую склейку с просветлением поверхностей, но, похоже, однослойным. Торцы линзы, по-видимому, попытались зачернить, но всё же только лишь попытались. Часть края имеет чернение, не особо аккуратное, но всё-таки, а другая часть вовсю сверкает белым стеклом, ну что ж, бюджетные решения, наверное, так и должны выглядеть.
На практике Барлоу показывает себя очень неплохо, нарекания может вызывать только лишь слабенькое просветление, хотя, такое замечание наверно очень наивно в данном ценовом сегменте. Изображение как в паре с 25мм окуляром на Кассегрене, так и 12мм на рефракторе в принципе вполне достойное и определённо эстетичное. Некая замыленность и скудная цветопередача обусловлена однослойным просветлением. Данная модель имеет в принципе заметный хроматизм при наблюдении ярких и контрастных наземных объектов, но он вовсе не бросается в глаза, а при наблюдении астрономических объектов почти не заметен, проявляет себя лишь при наблюдении Луны. На краю поля зрения, несмотря даже на полевые аберрации, присущие самим Плёсслам, у данной модели изображение начинает деградировать примерно с 70% поля зрения при наблюдении в рефрактор, в Кассегрен это менее заметно. Но по сути, даже от дорогой Барлоу редко когда удаётся добиться идеальной картинки по полю с первым попавшимся телескопом, обычно линза хорошо работает на длиннофокусных моделях. Под конец стоит вспомнить о нашем простом тесте на эффективность, в сравнении с аналогичными по эквивалентному фокусу окулярами, и эта Барлоу в сравнение не входит. На 260мм телескопе Кассегрена 12мм показывает лучше, чем 25мм + 2х Барлоу, а на рефракторе 6,3мм показывает лучше, чем 12мм + 2х Барлоу. Но вот вынос зрачка и удобство просмотра с Барлоу конечно лучше, но серьёзный наблюдатель вряд ли сможет позволить себе пожертвовать качеством картинки ради такого комфорта.
НПЗ 2х, 1.25″
Ну что ж, начать стоит традиционно с упаковки. Поставляется она в обычной и совершенно невзрачной коробочке от Новосибирского Приборостроительного Завода. Данная модель не подаёт никаких признаков родства со своим производителем, ведь ни на коробке, ни на корпусе линзы нет эмблемы НПЗ, хотя на моделях выпущенных ранее она присутствовала. Быть может, это такой способ экономии на производстве, правда к подобным вещам больше склонны китайцы… Хотя, каждому человеку знакомому с продукцией НПЗ и без всяких логотипов станет понятно происхождение сего устройства.
Исполнение традиционно для завода спартанское, корпус абсолютно без изысков, выкрашен чёрной краской, не особенно износостойкой, на корпусе присутствует лишь гравированная надпись «2х». Линза Барлоу разбирается на три части, это съёмный оптический блок, посадочная втулка, корпус под установку окуляра с зажимным винтом. Линза комплектуется парой крышек на оптический блок и окулярную часть. Чернение торцов линз и внутренних поверхностей качественное и работает вполне эффективно.
Оптический блок представлен в оправе в виде усечённого конуса и радует наличием прекрасно просветленной двухлинзовой склейки. Просветление хорошее и многослойное, это уже не фиолетовое химическое просветление, типичное для постсоветской оптики, а вполне современное покрытие, которое призвано обеспечить хороший контраст и цветопередачу.
Практические наблюдения не преподнесли каких-либо сюрпризов, линза Барлоу НПЗ действительно проявила себя с наилучшей стороны как при наблюдениях в рефрактор, так и в рефлектор. Начиная с этой модели, найти разницу между, например окуляром 12мм и 25мм + Барлоу стало действительно непростой задачей. Очевидно, что есть разница по полю зрения, выносу зрачка и т.д., но вот заметить новые детали на диске, например Сатурна, при наблюдении просто в окуляр становится почти невозможно, даже в моменты успокоения атмосферы. И это радует, ведь наблюдать в обычный Плёссл с Барлоу куда приятней. Лишь просматривая мелкие выскоконтрастные детали в горных массивах на поверхности Луны вблизи терминатора, можно словить себя на мысли, что с Барлоу картинка чуть менее контрастна и не то чтобы это приводило прям к потере некоторых деталей, но вот в Плёссл она кажется немного «острее». Как ни крути, всё-таки Барлоу это дополнительная оптика и от каких-то светопотерь и слабых бликов не уйти. С точки зрения присущих аберраций, Барлоу от НПЗ не проявляет хроматизма и оставляет большую часть поля очень резким, только лишь с применением 70-градусного окуляра удаётся заметить деградацию картинки ближе к краю. В целом же, в соотношении цена качество, можно предварительно заключить – Барлоу 2х от НПЗ абсолютный лидер, за эти деньги наблюдатель получит качество изображения близкое к куда более дорогим образцам.
Vixen 2x, 1,25″ с Т-адаптером
Это типичная 2х Барлоу с наличием Т-резьбы под установку фотоаппарата через Т-кольцо. Идентичные линзы Барлоу имеются также у Synta Sky-Wastcher и Celestron, отличаясь от Vixen, обычно только наклейками и логотипами. Данная модель поставляется в симпатичной коробочке, завернутая в пакет и закрыта двумя крышками для оптического блока и окулярной посадки. Особенность данной модели именно в Т-резьбе, мелочь конечно, но наличие такой функциональности привлекает. Ведь без проблем, снимая зеркальной камерой в прямом фокусе телескопа, можно перейти в эквивалентный, установив Барлоу и на неё фотоаппарат. В конце концов, открутив оптический блок, корпус можно использовать как переходник на 1,25”, или держатель светофильтров, а сам оптический блок можно присоединить к любому окуляру, на резьбу светофильтра. Корпус представляет собой стандартную трехкомпонентную конструкцию – оптический блок, юбка с внутренней резьбой М28 (подойдёт для установки светофильтров) и корпус для крепления окуляра и Т-резьбой. На корпусе присутствует лого фирмы и надпись «Vixen 2x Barlow». Юбка имеет неглубокую проточку, для предотвращения выпадения с фокусёра в случае неплотной затяжки винта.
Оптический блок изготовлен в виде обычной ахроматической склейки с многослойным просветлением поверхностей и качественным чернением торцов линз. Линзы спереди и посадочный блок от пыли и загрязнений защищают пара плотных крышек.
Тестирование линзы Барлоу по планетам показали результат очень близкий к упомянутой выше НПЗ, качество картинки и детализация были очень похожи. Некоторую разницу, пусть и небольшую, но, увы, не в пользу Vixen, удалось обнаружить по Луне, картинка по контрасту и полевым аберрациям проиграла НПЗ. В остальном же по своим результатам линзы очень похожи, но у Vixen очень подкупает функциональность корпуса. Это в первую очередь куча вариаций с фотооборудованием, что непременно будет уместно для начинающих астрофотографов.
Celestron Omni 2x, 1,25″
Только достав линзу из симпатичной цветной упаковки, сразу хочется отдать ей все возможные почести. Хотя и любители астрономии, это люди, которые предпочитают смотреть в оптику, а не на оптику, просто полюбоваться красиво и аккуратно сделанной вещью непременно стоит. В принципе это касается всей линейки OMNI, как аксессуаров, так и телескопов, в которой Celestron просто превзошёл себя по эстетичности и аккуратности исполнения.
Данная модель имеет совершенно классический дизайн ахроматической линзы Барло у с двухкомпонентной склейкой, имеющей отличное просветление и превосходное чернение. Корпус делится на три блока: оптический блок в оправе, юбка, корпус для установки окуляра с зажимным винтом. Оптика защищена от пыли парой плотных крышек. Корпус имеет симпатичное и износостойкое покрытие снаружи, но также и плотное чернение внутри. На внешней стороне присутствует логотип фирмы производителя и надпись «Celestron OMNI 2x Barlow Lens Fully Multi-Coated Taiwan».
К счастью, прекрасно внешнее исполнение всецело отвечает получаемой картинке. Пользуясь этой Барлоу, пришлось опять вернуться к проблеме поиска разницы между Барлоу и окуляром с аналогичным эквивалентному фокусом. Но что удивительно, вот здесь уже всё было не настолько заметно как с НПЗ. Наблюдения с рефрактором не позволили заметить ощутимую разницу картинки между НПЗ, Vixen и Celestron, но вот в Кассегрен, особенно по Луне некоторая разница уже была видна.
По контрасту и светопотерям Барлоу практически не даёт о себе напомнить. Видимо это уже достижения в просветлении, до которых НПЗ ещё не добрались. Но вот с широкоугольным окуляром, по полю у НПЗ результат несколько лучше. Но так как Барлоу в основном приобретается для наблюдения планет и Луны, контраст картинки на оси куда важнее, хотя и коррекция полевых аберраций также крайне важна. То есть, в общем и целом, Celestron OMNI 2x можно смело рекомендовать серьёзному наблюдателю планет и двойных, или же просто желающим расширить комплект увеличений. Её сильными сторонами является отличное качество изготовления, как оптики, так и механики, а также очень достойное просветление.
OPT 2.5x, 1.25″
Это уже представитель апохроматического типа линз Барлоу, преимуществом которого, для визуальных наблюдений, становится лучший уровень коррекции полевых аберраций. Интересно и то, что в данной Барлоу используется не вполне стандартное увеличение в 2,5х, что может быть очень интересным для пользователей, у которых в наборе окуляров фокусы перекрываются ровно в 2х, как например 25мм, 12,5мм и 6,3мм. С таким комплектом применять 2х линзу Барлоу просто глупо, т.к. она сможет расширить набор на одно увеличение, а вот 2,5х в такой ситуации будет смотреться куда интересней.
Барлоу поставляется в картонной упаковке с названием модели. Механика ОРТ выполнена на высоком уровне и придраться практически не к чему. Прекрасная обточка деталей, качественное покрытие и общая аккуратность изготовления. Корпус Барлоу имеет обрезиненное рифленое кольцо, эмблему фирмы и надпись «ОРТ 3-element 2,5x Barlow Lens Fully Multi-Coated Taiwan».
Оптический блок находится в посадочном барреле, поэтому линза разбирается на две части – это собственно юбка с оптическим блоком, имеющая проточку под фиксатор фокусёра, и посадочный корпус под окуляр, имеющий зажимной винт и компрессионное кольцо, которое предотвращает появление царапин на юбке окуляра. Оптика предохраняется от пыли благодаря двум плотным крышкам.
В целом, при осмотре данной модели всплывают некоторые нотки известной Celestron Ultima 2х, и действительно, они очень похожи по оптическому дизайну, исполнению корпуса, у ОРТ корпус правда немного массивней и оборудован полезным компрессионным кольцом. Но как-никак, учитывая почти вдвое меньшую цену, ОРТ может составить заметную конкуренцию.
Практические тесты, оставили несколько двоякое впечатление. С одной стороны прекрасный контраст и яркость картинки, что немаловажно, ОРТ уверенно работает с 70-градусными окулярами, оставляя их практически до края резкими на телескопе 1/15. Но есть и проблема, при наблюдении планет, например Сатурна, на уже довольно большом увеличении данная модель оставляет видимый ореол, что, быть может, не совсем к лицу столь презентабельной модели. Ведь у куда более простых НПЗ 2х и OMNI 2х картинка на оси была столь же качественной, но при этом фон неба был гораздо темнее. По-видимому это просто плата за дополнительный элемент и коррекцию полевых аберраций, ведь располагая примерно аналогичным просветлением, обычные ахроматические Барлоу такой проблемы не имели.
