Рифленый лист «чечевица»: применение, ГОСТ, расчет партии, виды

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Рифленый лист «чечевица» – это лист с насечками, расположенными под прямым углом друг к другу. Рифление может быть одно- или двухсторонним. Основное назначение такой металлопродукции: препятствие скольжению на лестницах, эстакадах, напольных покрытиях, также может использоваться для декоративного оформления стен. Для изготовления этих изделий используют «черные» углеродистые, оцинкованные, коррозионностойкие стали и алюминиевые сплавы.

Характеристики стальных листов с рифлением «чечевица»

«Черные» стали обыкновенного качества, применяемые для этого вида продукции, – Ст0, Ст1, Ст2, Ст3 кипящие, полуспокойные и спокойные. Нержавеющие AISI 321, 201, 304, 316, 409, 430.

Чечевичные рифли располагают на расстоянии 20, 25, 30 мм друг от друга, их высота колеблется в пределах 0,2-0,3 от толщины листа, но не менее 0,5 мм. Толщина стального листа «чечевица» – 2,5, 3,0, 4,0, 5,0, 6,0, 8,0, 10,0, 12,0 мм. Продукцию получают горячей прокаткой, рифление – одностороннее.

Листовой стальной металлопрокат с рифлением «чечевица» выпускается по ГОСТу 8568-77 следующих размеров:

Нормативная документация допускает производство проката по размерам, затребованным заказчиком.

Металлопродукцию из коррозионностойких сталей выпускают с зеркальной, но чаще с матовой поверхностью.

Характеристики алюминиевых рифленых листов

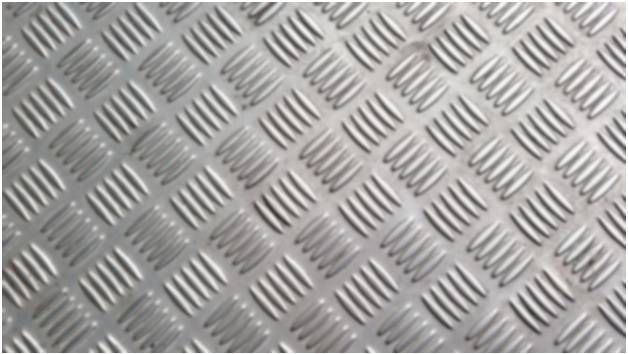

Наиболее популярные формы рисунка на металлопродукции из алюминиевых сплавов:

Толщина основы листа «чечевица»: 1,2, 1,5, 2,0, 2,5, 3,0, 4,0, 5,0 мм. Стандартные размеры: 1200х3000 мм, 1500х3000 мм.

Краткая схема изготовления алюминиевого листа:

Преимущества использования рифленого алюминия:

Области применения

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Использование рифленого листа «чечевица», особенно стального оцинкованного, нержавеющего или алюминиевого, позволяет решать не только утилитарные, но и эстетические задачи. Эта продукция востребована для:

Определение веса листов с рифлением «чечевица»

Для определения массы листа производят следующие действия:

Источник

Листы стальные с ромбическим и чечевичным рифлением: различия и сферы применения

Листы с ромбическим рифлением и чечевичным узором производятся по ГОСТ 8568-77. Большинство требований к этим типам металлопроката одинаковые. Однако есть и различия, обусловленные разностью видов рифления. Обо всем этом необходимо знать, чтобы приобрести качественную продукцию, соответствующую российским стандартам.

В статье расскажем, что общего у ромбической и чечевичной листовой стали, и какие параметры являются оптимальными для каждой из них.

Общие моменты

Стальные листы с разными видами рифления производятся методом горячей прокатки. Сначала заготовка раскаляется до высоких температур, затем пропускается через тяжелые вальцы, на которые нанесен специальный рисунок. Впоследствии он создает рифление, которое остается на одной из сторон металлопроката. Высота рифли должна быть не выше половины миллиметра. При этом она должна быть равна 0,1–0,3 от толщины основания листа без рифли. Для производства такой продукции тот же стандарт предусматривает алюминий, а также следующие виды стали:

Полученный металлопрокат может быть высокого (А) и нормального (В) классов точности. Допускаются отклонения по размеру максимум на 0,2 мм. Согласно техническим условиям, возможно наличие зазубрин на боковых гранях листов. Это распространенное явление после их обрезки. При этом большое внимание уделяется качеству поверхности. Там не должно быть трещин, загрязнений, окалины и любых иных дефектов.

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

На таких станках прокатывают стальной лист

Различия

Прокат с чечевичным узором производится из углеродистой стали. Высота узора достигает 1,5 мм, рифли начинаются на расстоянии 40 мм от бокового края. Габариты такого проката зависят от пожеланий клиента, например, ширина может достигать от 600 до 2200 мм, а длина – от 1400 до 8000 мм. Листы с ромбическим рифлением производят со сторонами ромбов от 25 до 30 на 60–70 мм.

Помимо ромбического и чечевичного есть и другой вид рифления – насечки. Он бывает нескольких вариантов:

Чем больше насечек на поверхности листа, тем более выраженными будут ее противоскользящие свойства.

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

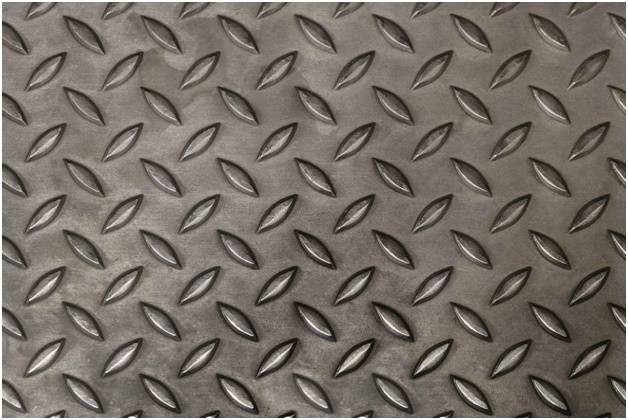

Каждый хотя бы раз видел такой рифленый лист с «чечевичным» узором

Сферы применения

Стальные листы с ромбическим и чечевичным рифлением применяются в одних и тех же областях, а именно для:

Выводы

Зная нормы ГОСТов для рифленой листовой стали, легко определить, какие параметры металлопроката подойдут для конкретных целей. Виды рифления здесь играют не последнюю роль, ведь от них зависит выраженность противоскользящего эффекта.

Источник

Размеры и вес рифленого листа, ГОСТ на продукцию

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Рифленый лист – металлопродукция, применяемая при проведении внутренних и наружных строительных работ. Представляет собой стальной лист с объемным рисунком с одной стороны. Характеристики исходного проката определяются ГОСТом 19903-2015. Размеры и другие свойства рифленых листов с рисунками «ромб» и «чечевица» регламентируются ГОСТом 8568-77. Стальной прокат с чечевичным и ромбическим рифлением обладает антискользящей поверхностью, которая важна для обеспечения безопасности персонала на промышленных и сельскохозяйственных предприятиях, в складских помещениях, пассажиров в транспорте.

Виды рельефных листов

Такие металлоизделия получают методом горячего деформирования на станах валками, которые с одной стороны изготавливают гладкую, а с другой стороны – рифленую поверхность. В массовом варианте для этой продукции используются углеродистые стали Ст0, Ст1, Ст2, Ст3 различных степеней раскисления. Прокат для применения в условиях, в которых важны декоративные, гигиенические качества, коррозионная стойкость, изготавливается из нержавеющих сталей AISI 321, AISI 201, AISI 316, AISI 430.

Помимо материала, используемого при производстве, эти листы различаются по:

Продукция соответствует следующим требованиям:

Размеры листа рифленого металла:

Таблица веса 1 м 2 стального рифленого листа с чечевичным рифлением или рисунком «ромб»

Источник

Лист рифленый чечевица что это

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

Corrugated steel rhombic and lentil form sheets. Specifications

Дата введения 1978-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.77 N 926

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ИЗДАНИЕ (сентябрь 2004 г.) с Изменениями N 1, 2, 3, 4, утвержденными в октябре 1978 г., ноябре 1980 г., июне 1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89), Поправкой (ИУС 2-2003)

ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2005 год

Поправка внесена изготовителем базы данных

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

(Измененная редакция, Изм. N 4).

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют:

(Введен дополнительно, Изм. N 4).

1.1. Форма, размеры, предельные отклонения и масса 1 м листа с ромбическим и чечевичным рифлением должны соответствовать указанным на черт.1, 2 и в таблице.

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Предельные отклонения по толщине листа при ширине, мм

Ширина
основания рифлей
, мм

Угол при
вершине рифлей
, град

Радиус закру-
гления
рифлей
, мм

Масса 1 м
листа, кг

Преде-
льные
откло-
нения по массе, %

1. Толщина листов с односторонним ромбическим и чечевичным рифлением определяется по толщине основания листа в миллиметрах.

2. Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа допускается толщина основания на 0,2 мм выше плюсового предельного отклонения.

5. (Исключено, Изм. N 4).

(Измененная редакция, Изм. N 2, 3, 4, Поправка).

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

(Измененная редакция, Изм. N 3).

1.3. Высота рифлей на листах должна быть 0,1-0,3 толщины основания листа, но не менее 0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высоту рифлений не менее 1,0 мм.

(Измененная редакция, Изм. N 2).

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

По требованию потребителя разрешается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. N 2, 3).

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и 30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. N 3).

1.8. Листы по размерам изготовляются:

(Измененная редакция, Изм. N 1).

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями;

(Измененная редакция, Изм. N 3, 4).

(Измененная редакция, Изм. N 4).

1.11. (Исключен, Изм. N 1).

Источник

Для чего нужен рифленый прокат с узором чечевицы

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Лист рифленый чечевица – продукция металлопроката. Особенность данного изделия заключается в наличии фактурной поверхности (с объемным рисунком) на одной из сторон. Тыльная (внутренняя) сторона такого металлоизделия является гладкой. За счет рифления достигается фрикционность (противоскользящие свойства) поверхности. Это объясняет прямое назначение проката – изготовления ступеней и укладка напольных покрытий для безопасного перемещения людей, включая персонал.

Применение рифленого листового проката с узором чечевицы

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Лист металлический рифленый чечевица находит широкое применение при организации внутреннего пространства на фабриках и заводах. Его укладывают в качестве напольного покрытия как на участках цехах, так и делают из него ступени маршевых лестниц, пролеты, переходы. Наличие фактурного рисунка повышает сцепление подошв с поверхностью. За счет этого снижается вероятность скольжения при перемещении. Повышается безопасность охраны труда.

Часто, лист с нанесенным рифлением (узором) чечевица можно встретить не на производственных площадях. Его укладывают настилом перед входами:

в общественные задания;

торговые, развлекательные центры;

Еще одним способом использования этого металлопроката является строительство пандусов. Увеличение сцепление колес и металла позволяет проще подниматься и опускаться по наклоненной поверхности людям с инвалидностью, которые перемещаются на колясках.

Лист стальной рифленый чечевица является абсолютно огнестойким материалом. Поэтому данное изделие находит применение не только в качестве напольного покрытия. Также его используют как стеновой материал. Металлопрокат монтируют на стены в помещениях, которые подвержены риску возникновения пожаров.

Сортамент листа с рифлением чечевица

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

Для выпуска данной продукции применяется горячекатаная сталь. В процессе производства на листе осуществляется штамповка рисунка. В зависимости от качества изготовления различают прокат нормальной и высокой точности. От этого зависят предельные отклонения размеров, которые может иметь продукция.

Регламентирует выпуск стального листа с ромбическим и чечевичным рифлением государственный стандарт ГОСТ 8568-77. В этом нормативном документе указаны чертежи с узорами, а также сортамент продукции, условия приемки, правила маркировки для продажи, хранения и поставки.

К основным размерам листа стального с рифлением чечевица относятся габариты (ширина длина и толщина), а также размеры выпуклостей (рифления). Толщиной принято называть размер между гладкими плоскостями на стальном листе. Размер выпуклостей рисунка называется высотой рифления. Купить лист рифленый чечевица можно таких типоразмеров:

По толщине лист рифленый стальной с чечевичным рисунком может выпускаться в диапазоне размеров от 2,5 до 12 мм. Отклонения по точности составляют от +/-0,25 мм до +/-1,1 мм изделий с нормальной точностью. От +/-0,18 до +/-1,0 мм – для марок повышенной точности.

Ширина в миллиметрах металлопроката с рифлением чечевица также унифицирована. Допустимые значения указываются в стандарте и составляют от 600 мм до 2200 мм.

Высота выступающего узора (рифлей) зависит от толщины листа. Она должна составлять 10-30% от толщины основания листа. Минимальное значение высоты рифления должно быть не ниже 0,5 мм.

Материалы производства

Лист рифленый чечевица что это. Смотреть фото Лист рифленый чечевица что это. Смотреть картинку Лист рифленый чечевица что это. Картинка про Лист рифленый чечевица что это. Фото Лист рифленый чечевица что это

В качестве основного материала изготовления листа рифленого чечевица по ГОСТ является углеродистая сталь. Нормативами предусматривается выпуск проката такого типа из стали марок Ст3 и Ст2. По состоянию они могут быть:

Особенность стального проката заключается в доступной цене при сохранении высоких технических и эксплуатационных свойств. Такой строительный материал может служить годами без повреждений и истирания рисунка. За счет этого он пользуется наибольшей популярностью при покупке проката с узорчатой рифленой поверхностью.

При необходимости обеспечить повышенные эксплуатационные свойства может применяться такой же прокат из алюминиевого сплава. Данный металл обеспечивает коррозионную стойкость, обладает повышенными характеристиками устойчивости к маслам, бензину, различным агрессивным средами. К преимуществам также можно отнести легкий вес.

Ввиду высокой стоимости алюминиевого проката, его чаще выбирают для специального использования. Это может быть укладка настилов на нефтеперерабатывающих предприятиях, в химической и пищевой отрасли. Нередко встречаются такая продукция и смонтирована на полах в ж/д вагонах, самолетах. Однако, ввиду высокой стоимости, алюминиевый прокат листовой уступает в популярности стальному листу рифленому с чечевичным рисунком. Поэтому последний более востребован для использования в общих целях: гражданском и промышленном строительстве.

Источник
