Вот уже вторую неделю отключают электричество.
Включают быстро, но :
Благодаря этому на прошлой неделе вышел из строя телефонный аппарат, сегодня съехали «мозги» у холодильника (хорошо, что жена была дома, иначе вечером нашли бы лужу на полу и испорченные продукты).
По форуму тишина. У меня одного такие проблемы?
Откуда: Теплый Стан
Появился: 06.12.2006
Сообщения: 56986
| Сергей15к4 писал(а): |
| По форуму тишина. |
Нет, не тишина.
Только-только тему открыли: http://www.teplak.ru/frm/viewtopic.php?t=36345
Правда, там ни слова о выходящей из строя технике.
Откуда: Корп. 88
Появился: 14.09.2012
Сообщения: 3905
Откуда: Корп. 88
Появился: 14.09.2012
Сообщения: 3905
Откуда: Теплый Стан
Появился: 06.12.2006
Сообщения: 56986
Откуда: Корп. 88
Появился: 14.09.2012
Сообщения: 3905
Откуда: MOCKBA
Появился: 02.11.2010
Сообщения: 14917
Электрические лучи
Смотреть что такое «Электрические лучи» в других словарях:
ЭЛЕКТРИЧЕСКИЕ РАЗРЯДЫ В ГАЗАХ — прохождение электрич. тока через газовую среду, сопровождающееся изменением состояния газа. Многообразие условий, определяющих исходное состояние газа (состав, давление и т. д.), внеш. воздействий на газ, материалов, форм и расположения… … Физическая энциклопедия
Электрические измерительные аппараты — Э. измерительными аппаратами называют приборы и приспособления, служащие для измерения Э., а также и магнитных величин. Большая часть измерений сводится к определению силы тока, напряжения (разности потенциалов) и количества электричества.… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
АКТИНИЧЕСКИЕ ЛУЧИ — невидимые лучи солнечного спектра, обнаруживающее себя химическим действием. Словарь иностранных слов, вошедших в состав русского языка. Павленков Ф., 1907. актинические лучи [от гр. луч] – фиолетовые и ультрафиолетовые лучи, обладающие большой… … Словарь иностранных слов русского языка
Актинические лучи — А. лучами называются лучи, способные вызывать некоторые химические превращения (молекулярные изменения, соединения и разложения), а также электрические изменения в состоянии тел (потеря отрицательного заряда, положительная электризация).… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Герца опыты — Теория электрических и магнитных явлений, созданная трудами лучших математиков первой половины настоящего столетия и до недавнего времени принимавшаяся почти всеми учеными, допускала в основе своей существование особых невесомых электрических и… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Светорассеяние — [Светорассеяние этимологически то же, что рассеяние света, но последним именем, или диффузией света, называется незеркальное отражение света, как, напр., матовыми поверхностями тел. Ф. П.] (цветное), или дисперсия (Dispersion, Farbenzerstreung)… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Рожанский Дмитрий Аполлинариевич — [20.8(1.9).1882, Киев, ‒ 27.9.1936, Ленинград], советский физик, член корреспондент АН СССР (1933). Окончил Петербургский университет (1904). В 1905‒06 работал в Гёттингене; с 1908 в Петербургском электротехническом институте. В 1911‒21 профессор … Большая советская энциклопедия
Рожанский — I Рожанский Дмитрий Аполлинариевич [20.8(1.9).1882, Киев, 27.9.1936, Ленинград], советский физик, член корреспондент АН СССР (1933). Окончил Петербургский университет (1904). В 1905 06 работал в Гёттингене; с 1908 в Петербургском… … Большая советская энциклопедия
Вортигонт — Двое вортигонтов атакуют игрока электричеством в Blue Shift Вортигонты (англ. Vortigaunts, ранее известные как рабы (англ. Alien slaves) раса разумных инопланетных существ из серии игр Half Life, обладающая способностями к безъязыковой… … Википедия
Как объяснить, что такое луч в геометрии
Все мы когда-то изучали в школе геометрию, но далеко не каждый из нас вспомнит, что представляет собой отрезок. А уж тем более мало кто сможет объяснить понятие лучей, и как они обозначаются. Давайте постараемся в этой статье напомнить себе данные определения и рассмотрим их в математике. Также определим, что такое луч, и чем он отличается от светового. Если вникнуть, то понять будет несложно.
Определение понятий
Для начала давайте вспомним, что называется геометрией. Геометрия — это раздел математики, изучающий геометрические фигуры и их свойства. К ним относятся треугольник, квадрат, прямоугольник, параллелепипед, круг, овал, ромб, цилиндр и т. п. Простейшая фигура — это прямая. Она является бесконечной и не имеет начала. Две прямые пересекутся только в одной единственной точке. Через одну точку можно проводить бессчетное количество прямых линий. Каждая точка на линии делит ее на два.
Открытый луч
В основе геометрической фигуры, имеющей углы, лежат полупрямые. Они начинаются в точке, где пересекаются, но второй стороной направлены в бесконечность. Начало делит прямую на 2 части. На письме его обычно именуют двумя заглавными (OF) или одной буквой латиницы (а, в, с). Если дана прямая, то записывается ОВ в закругленных скобках: (ОВ). Если же это отрезок — в квадратных скобках.
Таким образом, луч — это часть прямой. Через любую точку можно провести множество прямых, но через 2 несовпадающие — только одну. Последние могут быть взаимодействовать только в трех вариантах: пересекаться, скрещиваться, быть параллельными друг другу. Существуют линейные уравнения, которые задают прямую на плоскости.
Обозначения в геометрии
Вариантов для обозначения несколько:
Отличие световых лучей от геометрических
В геометрии таковые понятия очень схожи. Луч — это линия, но она является энергией света. Другими словами — это небольшой пучок света. В оптике данное понятие, как и понятие прямой, в геометрии — базовое. У световых нет сконцентрированного направления, происходит дифракция. Но когда поток света очень сильный, расходимостью пренебрегают, и можно выделять четкое направление.
Приключения электрика #2
Продолжаем об электрике, электромонтаже и многих других вещах.
Сейчас расскажу о продолжении подключения участка в СНТ, о котором писал в прошлый раз. (Начало было тут.)
Ввод на участок был оформлен следующим образом:
Таким образом на участок у нас ушел бронированный медный кабель ВБШВ сечением 5х6 кв мм.
Кабель брали подешевле (ТУшный), поэтому сечение в нем было меньше 6 кв мм, но расчет был на это, т.к. нам для 15 кВт достаточно и 4 кв мм. Кому интересно, покупали на мельнице (41 км МКАД) у армян (интернет-магазин ЭЛВАТТ.РУ).

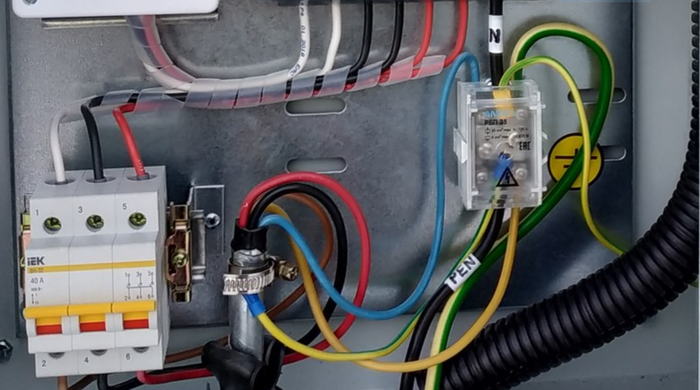

Итак, три фазы, N и PE c блока разделения PEN, также там броню заземлили, обжав стандартную перемычку для заземления элементов шкафа хомутом к броне:
Идея дальнейшего распределения была следующей: завести на участок в уличный распределительный щит (УРЩ), выполнить там защиту и распределение в дом и на другие постройки. Выгодно решение было тем, что заказчик пока не знал, что еще может понадобиться подключать на участке в дальнейшем (начало стройки).
Кабель к УРЩ планируется завести подземным способом от места расположения щита учета (ЩУ на опоре).

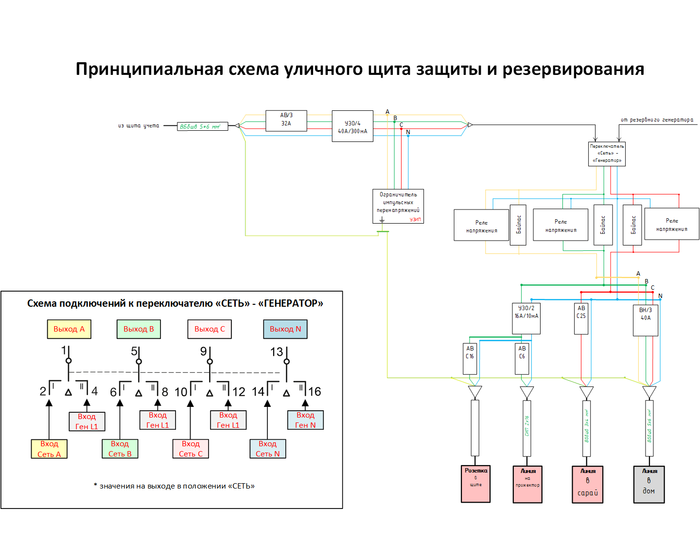

Начали с проектирования:

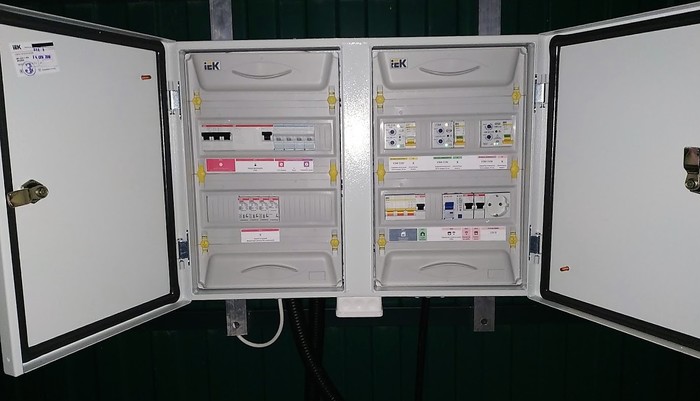

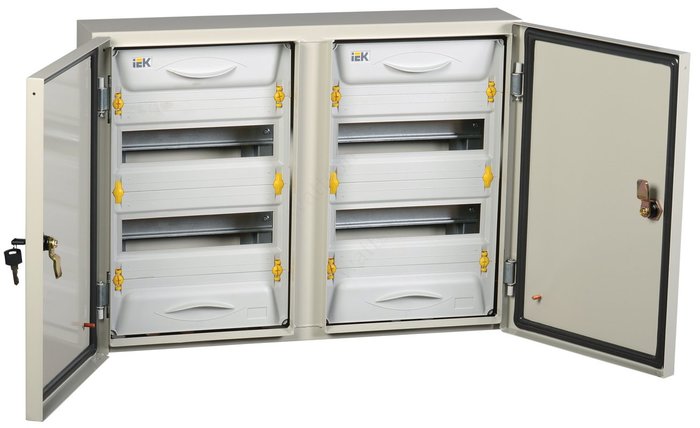

Собирать решил на базе уличного влагозащищенного корпуса распределительного щита от IEK ЩРн-2×24з-1 74 У2 IP54 PRO (Артикул: MKM11-N-2X24-54-Z-U):
Удобно это решение тем, что в комплекте дин-рейки и защитные панели (пластроны), таким образом не нужно решать задачу прямого прикосновения к токопроводящим частям в УРЩ.
В процессе монтажа ничего особенного не потребовалось, за исключением вопроса закрепления кабелей, которые вводились снизу и своим весом выворачивали штатные резиновые сальники. Решили закреплением кабелей внутри щита.

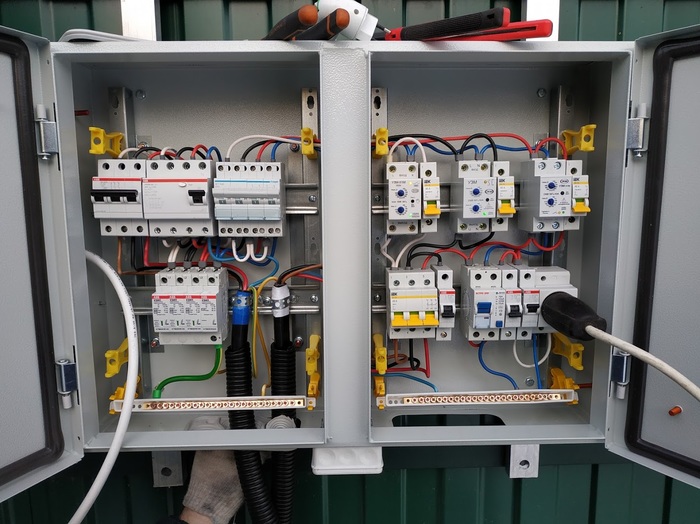

Быстро пробегусь по начинке (слева направо, сверху вниз):
таких три комплекта (на каждую фазу)

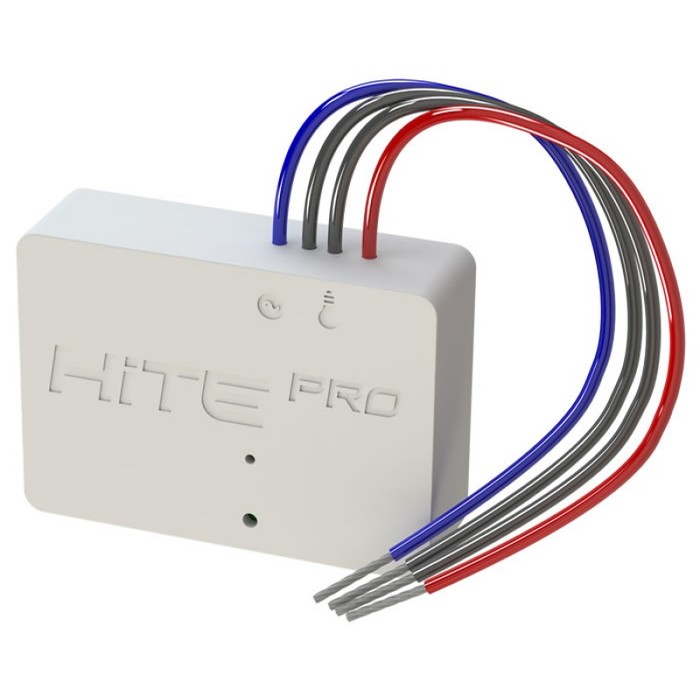

1. Радиореле одноканальное:
Лига электриков
3.2K постов 20.2K подписчика
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
У тебя на схеме 2 луча а и б не виже переключения в щитках. Расскажи пожалуйста где они?
Напиши пожалуйста подробнее о чем ты хотел спросить. Я не понял!
У тебя фазы подписаны лучами а.в.с. просто не привычно. На 380 идет переключение лучей а и в поэтому не понял сразу. Пересмотрел схему и разобрался
В двухэтажной квартире ремонт делали классические обделочники универсалы. К сожалению, по понятным причинам, закончить всё до конца у них не удалось. Однако нагадить в электрику они успели.
Меня по части электрики звали добавить некоторое количество розеток, да устранить явные проблемы.
Очередной звонок от заказчика был с просьбой помочь подключить проходные выключатели. Два двухклавишника, снизу и сверху лестницы. Выключатели во время ремонта были сняты, распаечные коробки похоронены, а о том, как выключатель был подключен сохранилась всего одна фотография. И та помогла понять, что логики в подключении нет.
Помимо того, что цвета изоляции проводников подключены вразнобой, так ещё и проводники под одну клавишу идут из разных кабелей.
Дальше приложу алгоритм поиска правильной последовательности подключения. Буду рад, если он когда то кому нибудь пригодится.
Да прибудет с вами сила, логика и отработанные схемы.
Зы. Расскажу как делаю я и большинство электриков. Всё бросается трёхжильный кабелем. Проводник с белой изоляцией всегда подключается к контакту «L». Проводники с синей и ЖЗ к контактам 1 и 2 выключателя, тут не принципиально. И никогда не смешиваются под одну клавишу проводники из разных кабелей. Разумеется при подключении перекрестного переключателя и в случае коммутации прямо в подрозетнике схема будет другой.
Хотите индусской электрики? Есть у меня
Не знаю, постил кто или нет, но сюда эта документалочка самое то. В наличии:
Множество идиотов. Сотни их.
Кастовое общество с вытекающим из этого отсутствием вменяемых и компетентных людей.
Лютейшее артхаусное технопорно: набросы, замыкания, горящие скрутки, горящие шины, горящие трансформаторы.
Тушащие всё это дело палками, говном, тканью, водой и руками индусы.
Всратые электрики, зачищающие провода зубами и не знающие физику.
Работа под напряжением.
Слабоумие и отвага.
Желаю всем приятного просмотра.
Ретро проводка. Вопрос к производителю
Привет всем, тут делаю непростой монтаж, и столкнулся с небольшой проблемой. Есть «ретро» кабель, и «ретро» же розетки. Установил рамку, протянул перемычки, обжал их Ншви
И. Клемма розетки, оказалась сильно маленькой для подключения провода 2.5мм².
Я даже рассверлил пластик около клеммы, но сама клемма не позволяет зажать провод, под который предназначена эта розетка. Ну, наверное предназначена.
Обдумывал много вариантов: сначала хотел залудить жилу, но это на большом количестве розеток привело бы к двум дням сидения с паяльником. Потом хотел сделать распредкоробку за рамкой, путем гильзования медной гильзой, но там слишком мало места. И тут мне пришел в голову идеальный ответ на эту ситуацию.
Вот такой наконечник. Да, он вроде как для этого не предназначен, но думаю для простой бытовой розетки вполне хватит
Проба, сделанная дома, выдержала все испытания: на сгибание/разгибание (отломилась на 12 такт), вырывание всеми силами дрища 72х кг веса, и пропуск тока в 22 Ампера в течение 2х часов.
Может кому пригодится эта информация. Всем добра и безопасного электричества.
Какие разные люди
Вышел в подъезд, там тоже темно. Спускаюсь пешком (лифт обычно тоже в таких случаях не работает, а я на 9 живу) и на пятом этаже встречаю двух электриков, копающихся в электрощитке. Спрашиваю:
— Здравствуйте. Надолго свет отключили?
Один ко мне поворачивается, светит своей налобной фарой в лицо и отвечает:
— Всё же внизу написано! Ты читать не умеешь что-ли?!
Ок. Сходил прогулялся, купил что хотел и пошёл домой. Захожу в подъезд, смотрю объявления, а там ничего про отключение не написано. Поднимаюсь и на втором этаже встречаю опять электрика (второго, который был на пятом, но был занят). Говорю ему:
— Вы скорее всего пешком редко спускаетесь. Вам новую доску объявлений над почтовыми ящиками повесили. Теперь там вся информация. Пойдёмте покажу.
Положил свои инструменты на пол и пошёл со мной к почтовым ящикам.
Два человека из одной бригады, но такие разные люди.
Жесть от ЖЭКовского электрика или миллиметр до адского фейерверка
Недавно зашел к сестрёнке в гости. Сидим, никого не трогаем, день рождения племяшки отмечаем. Вдруг, свет время от времени моргает. У сестры везде китайские дешевые сенсорные выключатели с алиэкспресса. Ну, думаю, сэкономила.
Но в какой-то момент свет гаснет во всей квартире.
Через какое-то время снова включился, потом снова погас.
Спойлер. Вот что я увидел в щитке в лестничной клетке:
Дом старый кирпичный, проводка оригинальная была очень колхозная алюминиевая, а вернее из не весть какого сплава говна и алюминия. Позже подробнее про этот волшебный сплав.
Щиток есть в квартире и в лестничной клетке. В квартире стоит УЗО и за ним отдельные автоматы на комнаты по свету и розеткам. В подъезде в щитке в качестве входного автомата стоит на 32 ампера. Ставил и новый ввод в квартиру подключал ЖЭКовский электрик.
В квартире используется инверторная варочная панель и в день рождения были задействованы все конфорки. Алюминиевый нулевой проводник, который шел от счетчика был закреплен винтиком в шине. Под этим винтиком он расплющился (растёкся, алюминий не упруго сдавливается, а легко деформируется), и шина в точке контакта стала очень сильно греться, отчего под давлением проводов вплавилась и вдавилась в корпус автомата.
Обратите внимание, вот с другого ракурса видно, что нулевой шине осталось до входной клеммы автомата всего ничего. Каким-то чудом не произошло короткое замыкание и вся мощь, выделенная на подъезд взорвала бы этот шедевр советской электрики к чертям собачьим.
Вот для ясности вид сверху:
О чем вообще мог думать профессиональный электрик зажимая таким вот образом алюминий в такой шине?
Ну и чтобы дважды не вставать у меня вопрос знатокам.
Электрик не подключил заземление (новая проводка в квартире трёхпроводная медная, конечно же). Но на корпусе щитка ноль. Туда подключен входящий ноль от счётчика. Электрик подвесил «землю», которая идёт в квартиру, в воздухе, из-за чего она, разведенная везде и поступающая на корпуса приборов неприятно кусается. Полагаю незаземлённая «земля» получает наведенное напряжение и кусается. Можно «землю» в щитке прикрутить тоже к корпусу или нет? Как лучше поступить? Есть ли на корпусе щитка реальное заземление я не знаю. Там пипец какой-то.
Я сестре объяснил, что заземление нельзя в цветочный горшок сделать, а со второго этажа себе тянуть шину и в клумбе забивать треугольник она отказывается наотрез=).
P.S.
Автомат в срочном порядке заменил (нашел такой же в загашнике), вместо этой шины поставил специальную вводную клемму с более серьёзным винтовым соединением и нормальной площадью контакта. Буду время от времени протягивать ей контакты.
Ответ trapwalker в «Мы использовали больше 100 умных устройств Xiaomi в одной квартире и вот что вышло»
Автору респект, один из немногих, кто понимает.
Расскажу про свой опыт и поделюсь своим субъективным мнением
Помогал человеку сделать умный дом на ABB Free@Home
1. Не реклама, но это пока единственное (известное мне, разумеется) из более-менее реально доступного для обычного смертного по цене нормального решения
2. Это мое небольшое хобби, не заработал на этом ни копейки.
3. Сам я сапожник без сапог и у меня самого в квартире из умного есть только сенсорные вай-файные выключатели без нулевого провода, в исполнении с конденсатором, с алика, как раз потому, что ремонт я делал в квартире без расчета на умный дом и теперь тупо жалко денег.
Хороший друг обратился с просьбой помочь спроектировать и сделать нормальный умный дом, без использования дендрофекальных технологий, чтобы было надёжно и вот это вот всё.
С него было безлимитное пиво.
Сразу скажу, что весь проект вышел примерно в 250к рублей на три комнаты, два коридора с прихожей и два санузла (да, это дёшево). Площадь около 90 м2.
Доллар стоил около 63-х примерно.
Фото никаких не делал, к сожалению. Рассказываю только про то, чем пользовался и что делал. Устройств и сценариев их использования больше. Например, мы не придумали пока, как подключить канальный кондиционер к системе управления климатом. Также free@home не может из коробки в управление вентиляцией, зависящим от уровня CO2.
В эти затраты вошли:
Сердце умного дома (системная точка доступа в их терминологии).
Умеет в wifi. По официальной рекомендации из соображений безопасности после монтажа и настройки беспроводную сеть нужно отключить и подключить к домашней сети ethernet-ом.
На ней же крутится веб-сервер с весьма приятным и удобным интерфейсом.
2. 7″ дюймовая сенсорная панель в гостиную (необязательный совершенно элемент, но очень удобно управлять освещением, климатом и запускать разные прикольные сценарии). Также в ней есть датчик температуры для контроля её (температуры) в комнате.
3. Блок питания на DIN-рейку.
Обеспечивает питание всех устройств по последовательной 30-ти вольтовой шине постоянного тока (по ней же происходит обмен данными между всеми устройствами)
Брали как 1-клавишные 2-х канальные, так и 2-х клавишные 4-х канальные. Питаются от 30-ти вольтовой шины, по ней же и управляются. Если денег дохрена можно использовать как просто выключатели, но это очень расточительно, лучше использовать связку обычный выключатель + бинарный ввод. Взяли всего несколько штук в дом.
а. на вход в прихожую 4-х канальный, и повесили 4 скрипта на все: сценарий прихода днём, сценарий прихода ночью шумный, сценарий прихода ночью стелс, сценарий ухода)
в. и в рабочий кабинет, тоже сценарии массового управления всем массивом всего в доме
5. Комнатный терморегулятор.
6. Бинарные входы на DIN-рейку.
Используются для подключения обычных выключателей. Выключатели брали как однопозиционные (нажал и отпустил), так и обычные (сомкнул и разомкнул). Очень экономит деньги, так как активаторы стоят ощутимых денег
7. Реле управления освещением и нагрузкой в 230 вольт на восемь и на четыре канала на DIN-рейку (на момент, когда покупали и проектировали систему, в номенклатуре free@home были комбинированные реле вместе с бинарными входами, это неплохо экономит деньги). Также в номенклатуре были реле без диммирования, их и брали, они дешевле, да и свет нигде не требовалось регулировать. Но заменить проблем нет, так как схема включения одна и та же.
8. Активатор отопления на DIN-рейку. 6 и 12 каналов. Схема работы такая: контроллер умного дома замеряет температуру в комнате через сенсорную панель (см. п.1), либо через датчик температуры (п. 5) и, согласно текущему выставленному значению температуры на панели или терморегуляторе, подкручивает электрические крутилки на батареях.
к нему вот такие терморегуляторы, которые будут крутиться подаваемым напряжением, на алике их куча, цены приемлемые:
9. Активатор штор и жалюзи. 4 канала.
Управляет открыванием/закрыванием штор, поднятием/опусканием жалюзи, сворачиванием и разворачиванием рольставней.
К нему нужны карнизы (гардины) для штор с электроприводом, либо рулонные шторы, вариантов много (в том числе и на алиэкспресс) есть на любой кошелёк.
Есть ещё рольставни защитные, например, для загородного дома или первого/последнего этажа.
10. Разводка проводов.
Также нужно тянуть отдельный кабель до щитка от каждой группы освещения, которой планируется управлять независимо.
В общем, толщина и количество кабельных трасс увеличивается весьма и весьма. Более того нужно очень сильно контролировать электриков, потому, что они реально не догоняют.
Рисовать для них очень подробный план, обязательно маркировать (!) кабель нормальными этикетками.
Также, скорее всего, щиток нужно будет собирать самому, либо подробно разъяснять и контролировать сбор щитка (стоять, короче, над душой), поэтому опыт электромонтажа очень и очень обязателен.
В моём случае было разделение труда с электриком (сменили двоих, пока не нашли адекватного). Я монтировал устройства умного дома в щитке, в подрозетниках, разводил в щитке заведенные провода с выключателей в бинарные вводы, подключал обычные выключатели, подключал провода 30-ти вольтовой шины с устройств в комнатах на контроллер, отмечал всё в плане, проверял подключение питания с групп освещения, крутилок отопления и активаторов штор к реле управления.
Электрик делал всю основную работу, штробил, раскладывал провода, сверлил подрозетники, делал освещение, подключал силовые провода к выходам реле, и вполголоса материл придумавших всю эту хрень.
Всё это добро занимает неприлично много места в щитке.
У нас получилось три больших щитка один над другим по 48 модулей.
Разместили из в шкафу встроенном в прихожей.
После монтажа всего, прозвона и поиска проводов в щитке (не ленитесь, маркируйте кабели внятно! рисуйте скрупулёзно планы!), можно запустить точку, выпустить её в интернет, залить свежую прошивку ей и всем устройствам (которые точка сама сдетектит по 30-ти вольтовой шине и предложит обновить)
Далее несколько скринов интерфейса (не моё, брал из инета)
Рисуем план дома для размещения устройств:
Размещение устройств на плане и их настройка:
Программирование сценариев (код писать никакой не нужно):
Зачем всё это нужно?
А хрен знает. Зажрались, совсем. Денег девать некуда. Свой вариант.
Во первых, это нереально круто и удобно.
Когда я выплачу ипотеку и я разбогатею буду обладать свободными деньгами и временем (то есть никогда лол), то обязательно возможно сделаю себе примерно то же самое.
Правильно настроенный контроль температуры здорово увеличивает комфорт зимой. Будет ещё и летом, когда найдется нормальное решение для внятного управления кондиционером.
Невероятно гибкое управление освещением и шторами (включая внешнее). Например, можно организовать имитацию присутствия дома, когда, на самом деле, ты в отпуске. Включать и выключать освещение в разных комнатах, сдвигать и раздвигать шторы и вот это вот всё.
Причём это можно делать ежедневно, в конкретное время. Настраивается это очень несложно, в графическом интерфейсе управления умным домом.
Ну и собственно, основная мысль из-за которой я всё это накатал
Грамотно сделанный умный дом незаметен и очень удобен.
И самое главное, не причиняет страданий в процессе использования.
Если в планах делать серьезно, то стоит запроектировать и сделать разводку сразу, на этапе ремонта.
А компоненты докупать и коммутировать потом.
Ну например, можно на этапе до штукатурки сделать разводку к батареям и шторам от щитка с будущим домом. Сделать разводку по схеме «звезда» к выключателям и источникам света. Это будет дороже, но не прям сильно дороже.
В итоге, при накоплении денег, можно купить компоненты и запустить освещение (а до этого использовать как обычно, даже выключатели не придётся менять). Потом батареи. Потом шторы. И будет безболезнено
Ответ trapwalker в «Мы использовали больше 100 умных устройств Xiaomi в одной квартире и вот что вышло»
Я работаю репетитором. У меня в офисе есть кондиционер и робот-пылесос (да, я ленивая жопа), а еще есть Алиса мини.
Алиса. Алиса мне без возражений будет говорить погоду, время, дату, рассказывать анекдоты, включать музыку (пока учеников нет), посчитает любые простенькие примеры (задавать надо в неотрицательных целых, ответ может выдать в десятичных округленных, функцию юзаю, когда лень считать на калькуляторе или устно, я препод, мне мона))), развлечет учеников фразой «Это у вас экзамен по математике?», если ей вовремя не сказать «Алиса, заткнись!».
А еще Алиса управляет роботом-пылесосом Xiaomi. С вечера ставлю все предметы с пола на парту, включаю пылесос и иду домой. По дороге домой могу запустить его раза два, чтоб чисто было. Раз в неделю мою полы ручками, потому что пол неровный, и «мой лучший белый друг» вымывает не все идеально. Но он отсасывает коврик так, что он новым даже так не был.
Хочу еще выключатель умный. Чтобы не забывать выключать свет. Чайник думала, но передумала, потому что воду в чайник все же надо наливать самой.
Все картинки из интернета 🙂
Ответ на пост «Мы использовали больше 100 умных устройств Xiaomi в одной квартире и вот что вышло»
Не знаю будет ли кому-то полезны или даже интересны мои соображения на этот счет, но поделюсь. По крайней мере мне интересно услышать возражения. Может быть мир изменился, я отстал от жизни и пора по новой подойти к проблеме умного дома.
Изложу тезисами, а чтобы удобно было ссылаться в комментариях, пронумерую их.
Дальше по умолчанию я буду исходить из мысли, что дом нам нужен умным не понарошку.
Это ИМХО, и да, я понимаю, что это очень радикальное и спорное утверждение, но я попробую обосновать.
При этом провода всегда (или почти всегда с некоторой оговорочкой, о которой ниже) надёжнее беспроводных вариантов, которые чаще всего медленнее, подвержены помехам, требуют замены батареек (редко, но чем реже, тем сильнее вы забудете какие там батарейки, где и как их менять, как потом перепривязать устройство).
Важно заметить, что здесь я упомянул только естественные проблемы. А есть еще злонамеренные или нечаянные атаки с помощью сварочного аппарата или дешевой китайской широкополосной глушилки. Да, атака вполне может быть и не направлена на вас, но в многоквартирном доме вполне возможно напороться на шумящего в широком диапазоне соседа, с которым кроме как клеткой Фарадея ничего не поделать.
Да, я предвижу аргументированные статистикой ответы на эту мою придирку, но подумайте, что дешевые беспроводные выключатели могут взломать и включить вам утюг ночью с улицы, а с проводом такого не провернуть. Вполне вероятно также негласное получение какой-то информации об интимных вещах, о которых вы бы не хотели, чтобы кто-то знал снаружи, а анализом эфира можно определять паттерны вашего поведения в вашем беспроводном умном доме: активация мини-бара, включение вибратора с пультом управления, переключение телека на особый канал.
4. Умный дом должен упрощать, а не усложнять жизнь. И не забываем про BUS-фактор!
Главный инженер умного дома может задержаться на работе, может оказаться в командировке или больнице, в походе без связи или на серьёзном совещании, а его семья при каждой неполадке будет тяжко вздыхать глядя на мигающую в бесконечном цикле лампочку, потому, что клетка с вашим хомяком немного подвинулась и стала видна в зеркало датчику движения.
Да, умный дом на проводах чуть сложнее проектировать. Он не прощает ошибок и недоработок в планировании. К примеру, если интерьер предполагает хотя бы гипотетическую вероятность, что дверь будет пернавешена и станет открываться в другую сторону, к её другой стороне тоже нужно вести провод под выключатель и муровать его временно в стену. Это не дорого и даже выходит дешевле беспроводного выключателя с мозгами.
Ещё раз. Когда мы имеем дело с проводами, мы можем позволить себе тупые лампочки: они дешевые, можно найти надёжные, легко заменить, не нужно настраивать. Выключатели тоже можно покупать не дорогие, ставить возвратную пружинку, чтобы он не блокировался и пользоваться как кнопкой. В таком случае вся «магия» происходит в щитке, где выключатели подтянуты к источнику малого напряжения и просто опрашиваются контроллером с приличной скоростью. Диммеры могут просто подключаться к АЦП как переменные резисторы или к дискретным входам как валкодеры. Лампочками и другими нагрузками рулим через релейные блоки.
Имеем небольшую номенклатуру однотипных деталей для щитка. Каждую деталь можно добавить в ЗИП и легко заменить в случае необходимости. Со временем наверняка появятся ещё более универсальные релейно-аналогово-дискретные блоки ввода\вывода, которые смогут шлейфоваться на CAN-шине и будут автоматически диагностироваться программно.
Есть еще датчики. Их, я считаю, нужно подключать по RS-485, а его пускать под потолком по UTP.
Я обещал затронуть ту звёздочку про обратную сторону проводов и случаи, когда они могут оказаться в чем-то менее надежны. Провода не любят, когда их сверлят перфораторами.
Если беспроводные выключатели слегка барахлят иногда из-за искр щёток перфоратора, то просверленный в стене провод может серьёзно подпортить жизнь. В лучшем случае вы потеряете точку и придётся от нее отказаться, либо покупать компромиссную беспроводную кнопку, либо делать дорогой ремонт участка с штроблением. Почему беспроводная кнопка на мой взгляд это компромисс, я уже говорил. Чтобы меньше бояться перфоратора, можно прокладывать вертикали в стенах внутри кабель-канала, тогда можно протянуть новый провод взамен пробитого. Это, кстати, не так дорого6: обычная 25мм гофра, в ней кабель и шунрок для протяжки запасного.
Нет, я не про датчики протечки сейчас. С этим всё можно сделать хорошо и не дорого. На счет проводов для датчиков вопрос дискуссионный (вы мою параноидальную позицию уже знаете про злого умного соседа с SDR-приёмником и HackRF).
Я не говорю сейчас даже об оффлайн распознавании и прочих «космических технологиях далёкого будущего». Какого черта она не может запомнить несколько простых фактов о семье, имена домочадцев и питомцев, названия мест, в которых я бываю и в которых бывают члены моей семьи? Почему бы Алисе не быть домашним секретарём? У неё есть все технические возможности для этого, но нет, она имеет набор совершенно драконовских ограничений!
Особенно бесят ограничения на формирование сценариев. Я молчу про глючность её Квазара (GUI для управления умным домом), но там нельзя задать больше одной инструкции для одного устройства в сценарии. (простите, горит, даже не знаю в какое спорт-лото писать про это)
Какого черта Алиса не может по просьбе «включи утюг» включить его, произнести произвольную фразу, и поставить таймер на выключение утюга через час. Хорошо бы еще сказать о выключении голосом, но, боже, это же так сложно! А если громкость 1, то мы не услышим важное напоминание. Я многого прошу?
Проблема тут во всём! Она не может регулярно запускать сценарии. Она не может сделать две вещи в одном сценарии, она не может сказать две фразы между операцией с лампочкой. ох. ладно. Подрастёт Алиса, научится. Надеюсь.
6. Умный дом должен безболезненно деградировать до обычного.
Если какие-то функции доступны только через Алису, то без интернета вы теряете функцию. Хорошо, если вы не смогли включить утюг с помощью Алисы, а если вы рассчитывали выключить сушилку с помощью Яндекс-розетки удалённо? Вот сегодня мне Алиса на такую просьбу сказала, что что-то с розеткой не так и чтобы я пошел и разобрался там. Розетка потерялась для Алисы, хотя кнопка на самой розетке работает. Ещё бы, чего еще ждать от WiFi в многоквартирном доме?
Окей, про сырое ПО и железо мы и так много говорили в предыдущем пункте, тут я хочу затронуть тему деградации при сбоях и поломках.
7. Прежде чем делать дома умными, нам стоило бы научиться делать их хотя бы вменяемыми и не бесящими своих обитателей.
Этот жопус родился как-то спонтанно в ночи в ответ на восторженный пост про простоту и удобство самостоятельной настройки умного дома от Сяоми. У меня накипело, пригорело и я сделяль. вот. Спасибо, что прочитали. Не верю, что текст кто-то осилит полностью.
У меня, на самом деле, есть много мыслей и идей на тему умных и не очень домов. Это поистине широкая, глубокая и богатая тема. Возможно моей ошибкой было выпускать эту статью в таком сыром виде без КДПВ и отлёживания под сукном, без редактуры и вычитки друзьями, без продумывания всего, что забыл упомянуть, без пагинации на цикл статей, хотя.
Двайте так. Если интересно, я могу рассказать в отдельных статьях про моё личное видение как дОлжно быть в крутом доме. Могу рассказать о том, какой выключатель я джва года ждал, и чуть не затеял его разработку и производство, но забил. Могу рассказать про электрику в доме и квартире, про бесперебойное питание и как сделать дорахобохато, но вменяемо. Или дешево и сердито, но надёжно, хотя и не шибко автоматически.
Там Пикабушка че-то спрашивала про опросы. Жаль, что такой функциональности еще нет.
Ладно, я спать. Наверно завтра меня завалят аж пятью комментариями и даже парой подписок. Хех.
