Лущильная машина для кедрового ореха

Как сделать мельницу для кедрового ореха своими руками

Как сделать мельницу для кедрового ореха своими руками

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Кедровый орех пользуется огромной популярностью среди любителей этого целебного продукта. Шишки с ядрами можно собрать в лесах Сибири, а вот дальнейшая обработка орехов достаточно сложная. Раньше ядра от шишки отделяли вручную, но этот процесс очень трудоемкий и к тому же занимает много времени. Сейчас, с появлением новых технологий появились специальные машинки, деятельность которых направлена на лущение и переработку орехов. Такие мельницы, на сегодняшний день, можно смастерить своими руками, о чем и поговорим в этой статье.

Разновидности аппаратов для шелушения шишек и очистки кедровых орехов

Современный рынок предлагает огромный выбор различного оборудования, благодаря которому очистка и подготовка кедровых орехов к употреблению становится намного проще.

Переработка кедровых шишек в орехи

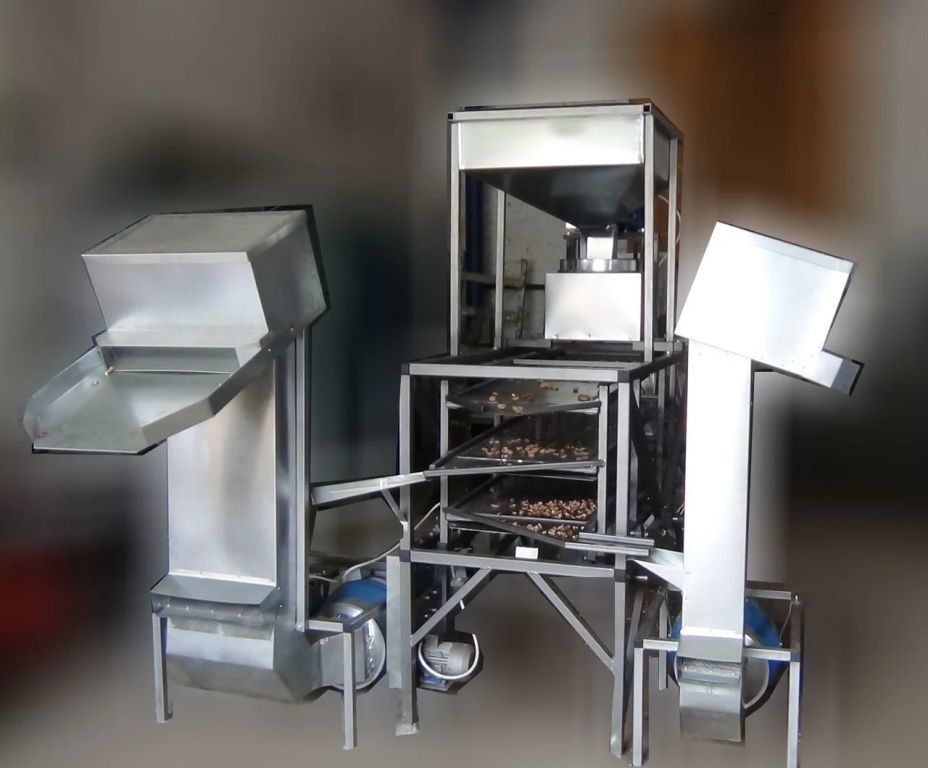

На крупных предприятиях обычно используется целая лента аппаратов, благодаря которым исходный материал полностью подготавливается к продаже практически без помощи человека. Обычно, такие ленты состоят из специальной техники, поочередно выполняющей следующие функции:

На предприятиях можно встретить следующие аппараты:

Можно ли изготовить дробилку для кедровых орехов своими руками?

Конечно, приобретение специальных станков вещь хорошая, но даже у них есть несколько минусов:

Все минусы специальной техники как нельзя лучше подчеркивают плюсы самодельного аппарата:

Самодельная машинка для шелушения кедрового ореха

Рассмотрев все достоинства и недостатки многие скажут, что специальная техника надёжнее и в этом они будут правы. Но зачем нужен аппарат, который стоит больше 100 тысяч рублей простому жителю, который заготавливает несколько килограмм орехов для своей семьи. В таком случае как нельзя лучше подойдут самодельные дробилки, которые достаточно просто сделать при наличии инструмента, материала и некоторых умений. В принципе, соорудить такую конструкцию сможет каждый, главное приложить немного усилий. Тем более для изготовления такой дробилки потребуется минимум финансовых вложений.

Самодельная мясорубка для кедровых орехов

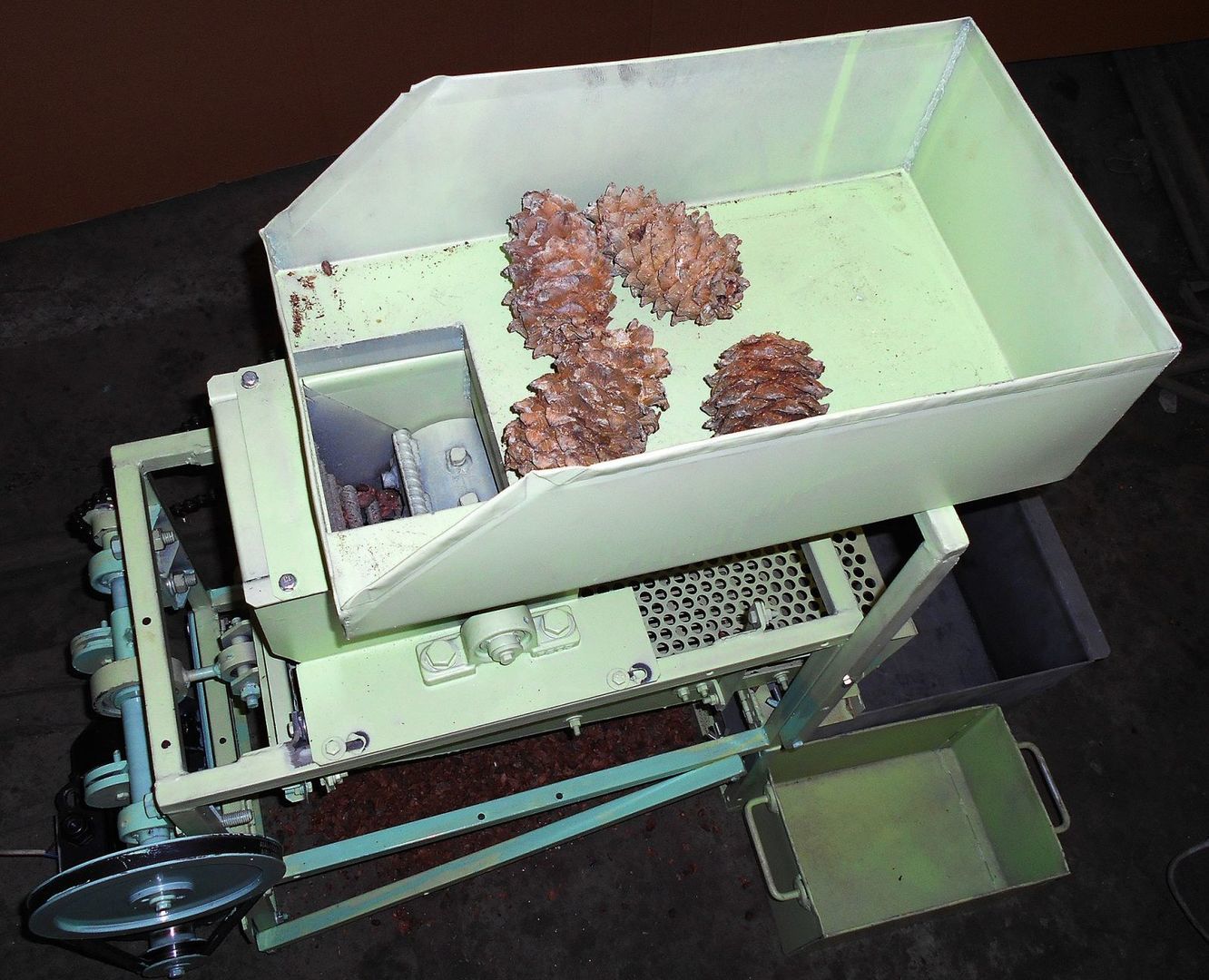

Изготавливаемая шелушилка состоит из бункера и вращающегося в нем барабана с 54 шпильками-шелушителями. При этом в такой конструкции можно настраивать дробление на маленькие и большие орехи, что помогает улучшить качество обработки. Данная дробилка приводится в действие с помощью ручного вращающегося механизма, принцып работы схож с работой мясорубки.

К главным особенностям данной конструкции относится возможность ее крепления к дереву с помощью отверстий в задней стенке. А главным плюсом считается невысокая стоимость требующихся деталей.

Чертеж шишкодробилки

Необходимые материалы и инструменты

Список необходимых материалов можно рассмотреть с помощью расшифровки условных обозначений на чертеже:

Необходимые инструменты

Алгоритм действий

Чтобы самостоятельно изготовить дробилку для кедровых орехов нужно придерживаться следующего алгоритма:

Самодельная дробилка для кедровых орехов

Наиболее полно понять алгоритм действий можно только после того, как будет полностью изучен чертеж.

Сделать дробилку для кедровых орехов своими руками не так уж и сложно, главное четко следовать чертежу и определенному алгоритму действий. С минимальным количеством финансовых вложений можно получить конструкцию, которая значительно облегчает процесс обработки кедрового ореха.

Кедротряс своими руками

Кедровые орехи популярны не только в Сибири и на Дальнем Востоке, но и по всей территории страны. Однако их заготовка происходит именно в сибирском регионе – в тайге. Для людей, проживающих в Южной и Восточной Сибири, сбор кедрового ореха относится к важному промыслу, поскольку семена шишек сибирской сосны являются ценным пищевым продуктом. Чаще всего кедровые шишки добывают с помощью деревянного колота. Однако в последнее время появился инструмент, облегчающий стряхивание шишек. Рассмотрим, как сделать кедротряс (шишкотряс) своими руками с пошаговой инструкцией.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Для чего нужен и как работает кедротряс

Машинка предназначена для механизированной заготовки кедровых шишек. Устройство крепится на стволе дерева, после чего механизм запускается и происходит стряхивание около 90% созревших шишек, что обеспечивается благодаря воздействию колебаний с высокой частотой и малой амплитудой. Эффективность применения шишкотряса гораздо выше, чем при ударе молотом. К тому же механизм является безопасным для дерева, поскольку кора не повреждается.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Поскольку устройство имеет вес около 40-50 кг (в зависимости от используемых деталей), желательно процедуру стряхивания шишек проводить вдвоем. Подробно о работе кедротряса можно узнать из видео.

Характеристики кедротряса

Кедротряс оснащается мотором от бензокосы или бензопилы, т. е. силовым агрегатом с высокими оборотами. Это позволяет сбивать шишки со ствола в диаметре до 1,2 м. Наибольшая эффективность наблюдается на стволах до 0,8 м.

Как сделать шишкотряс своими руками

Несмотря на то, что рассматриваемый механизм чаще встречается заводского производства, сконструировать его под силу каждому, кто умеет обращаться с инструментом. Стоит также учесть, что самодельное устройство выйдет намного дешевле заводской конструкции, стоимость которой составляет около 45 тыс. руб. Перед началом работ рекомендуется сделать чертеж с нанесением всех деталей, размеров.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Для изготовления рамы кедротряса используют профильную трубу 30*30 мм. Стойки под корпусные подшипники делают из уголка 40*40 мм. Чтобы исключить разрыв рамы во время стягивания на дереве, в средней ее части по ширине приваривают стальную трубку. Чтобы шишкотряс можно было удобно положить на землю, из профильной трубы 60*30 мм делают ножки. В них вдоль одной из сторон вставляют металлический штырь такой длины, чтобы была возможность упереть кедротряс в землю при его креплении на дерево.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Одним из основных элементов машинки являются шестерни большого диаметра. Для этих целей можно использовать «Жигулевские» маховики (от мотора) в количестве 2 шт. Чтобы снизить вес готовой конструкции, в маховиках делают отверстия. В результате вес одного маховика с 7 кг можно снизить до 2,5 кг с учетом груза, а готовая конструкция с облегченными маховиками будет весить порядка 25 кг.

Чтобы отверстия на обоих шестернях были выполнены одинаково, перед сверлением детали скручивают вместе. Таким образом, удается избежать дисбаланса. Однако лучше доверить эту работу токарю. Оба груза выполнены одинаково из толстого металла толщиной примерно 1 см. Вес каждого элемента составляет 600 гр.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Чтобы была возможность приводить кедротряс в действие от мотора бензопилы, используются шкивы и ремень. Шкив большего размера, например, от мотоблока «Крот», крепится на первый от бензопилы маховик, второй – любой подходящий небольшого диаметра. Ремень можно взять автомобильный от привода генератора (размер подобрать по месту).

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Шкивы крепятся на четырех болтах к фланцам и вращаются на 204-х корпусных подшипниках. Как показала практика, такие подшипники выдерживают работу и с более тяжелыми маховиками (на устройстве весом 42 кг). Стоит отметить, что вес шишкотряса не влияет на эффективность его работы. Главное, чтобы был мощный двигатель, хороший груз и маховики были правильно установлены.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Дополнительно устройство следует оснастить кольцами, карабинами и цепью, чтобы можно было быстро перестегивать машинку в зависимости от диаметра кедра. Весь механизм крепится к бензопиле стандартно, т. е. также как полотно с цепью. Это позволяет при необходимости быстро демонтировать всю конструкцию и задействовать бензопилу по прямому назначению.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Ознакомившись с описанием и видео кедротряса (шишкотряса), сделать своими руками такую конструкцию, следуя пошаговой инструкции, сможет каждый желающий, используя доступные детали и минимальный набор инструментов. Самодельный механизм для сбора шишек не только упростит эту процедуру в сезон, но также позволит неплохо сэкономить. К тому же такой кедротряс будет ничем ни хуже, чем покупной.

Комбайн для переработки кедровой шишки. Чертежи, фото и видео шишки дробилки

Ниже приведен список чертежей шишкодробилки, ее так и не сделали в связи с некоторыми принципиальными ошибками. К примеру, удаление мусора и тунги кедровой шишки должно происходить постоянно при просеивании кедрового ореха. Народных умельцев эти чертежи могут заинтересовать, будем рады. Купить у нас шишкодробилку, испытанную и проверенную временем, просто, звоните и заказывайте.

Комбайн — готовое решение для переработки кедровой шишки

Нами был спроектирован и изготовлен комбайн для переработки кедровой шишки с приводом от бензинового двигателя Эталон мощностью 5,5 л.с. Комбайн производит разрушение кедровой шишки, просеивание и провеевание кедрового ореха. Общая конструкция получилась весом 80 кг с автономным питанием. Но тут возникают новые трудности у переработчика, со станком весом 80 кг по тайге не походишь. Поэтому у нас есть готовое решение — это ручная шишкодробилка, которая очень удобна при переработке кедровой шишки в местах ее добычи. Объем готового ореха в 4 раза меньше, чем объем шишки и транспортировать его экономически выгодней.

Смотреть видео: «Испытания комбайна для переработки кедровой шишки»

Кедровый орех от производителя

Мы также продаем кедровый орех урожая 2012 года. Отгрузка ореха из Красноярска в любые регионы страны. Купить оптом или розницей легко, звоните по телефону 8 (913) 446-0444. Цена очень низкая, орех очень крупный. В продаже имеется очищенный кедровый орех.

Смотреть видео: Серия видеороликов по переработке кедрового ореха

Самодельная дробилка для кедровых шишек

Издревле кедровый орех славится целебными свойствами. Процесс его заготовки отличается достаточной сложностью, главный этап которого заключается в очистке от скорлупы. Раньше приходилось делать все вручную либо пользоваться простейшими деревянными приспособлениями, но сегодня им на смену пришло механическое оборудование, без которого невозможно промышленное производство. Стоит отметить, что оно не лишено недостатков, среди которых повреждение зерен стальными деталями, из-за чего снижается качество продукта.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Разновидности

Существуют специальные аппараты, в которых замачиваются зерна и нагреваются до определенной температуры, благодаря чему лопаются, но теряют большую часть полезных свойств. Калибровочно-дробильный механизм является наиболее распространенным, схожий принцип действия имеет дробилка для кедровых шишек, используемая для ручного очищения ореха. В конструкцию аппарата входит множество сит, в которых сортируются зерна различного калибра, после чего они оказываются в дробильном отсеке. Полученные орехи содержат минимальное количество скорлупы, которая отсеивается ручным способом. Также стоит отметить безотходную обработку. Ведь полезные свойства имеют не только сами ядра, но и скорлупа с шишками, они содержат большое количество витаминов и микроэлементов.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Самодельная дробилка для кедровых шишек

Заготовка ореха может производиться на месте сбора при помощи аппаратов для шелушения и отсека для сбора скорлупы. Несмотря на сегодняшнее разнообразие устройств, не стоит пренебрегать возможностью самостоятельного изготовления, так как это позволит не только сэкономить средства, но и сделать аппарат с оптимальными размерами и характеристиками.

Дробилка для кедровых шишек оптимально подходит для обработки большого объема ореха, ее принцип действия схож со стержневой мельницей. Основу конструкции представляет барабан с множеством металлических штырей, обращенных в разные стороны. Он размещается на специальном валу, вращение которого производится при помощи двигателя или вручную. В бункер помещаются собранные шишки, в процессе вращения барабана они зажимаются стальными штырями и измельчаются. После этого зерна, смешанные со скорлупой, отправляются на последующую обработку.

Как сделать дробилку для кедровых шишек

Изготовление машинки не вызывает особых сложностей и не требует больших затрат. Основу конструкции составляет бункер, стенки которого можно сделать из отрезков стального листа. Конструкция соединяется при помощи винтов М6 и специальных уголков. Стоит отметить, что сборка производится после монтажа барабана, для полуосей которого предварительно вырезаются пазы в стенках с радиусом около 25 мм. Рядом с пазами необходимо вварить болты, на которых фиксируются элементы подшипниковых узлов при помощи гаек.

Для барабана используется отрезок металлической трубы, на который прикручиваются штыри-шелушители. В качестве последних выступают стальные прутья с диаметром 5 мм.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Что нужно знать

Изготовление корпусов подшипниковых узлов стоит доверить профессионалу, так как они вытачиваются в виде цельных фигур со сложной формой. Управляется дробилка для кедровой шишки ручным способом, при помощи рукояти, закрепленной на правой полуоси барабана. Составные элементы рукояти можно сделать из отрезков труб подходящего размера. Далее необходимо воспользоваться сварочным аппаратом для надежного соединения оси, плеча рукоятки и втулки.

Стоит отметить, что дробилка для кедровых шишек может изготавливаться не только из стали, но и из алюминиевых сплавов, благодаря чему значительно уменьшается общая масса аппарата.

Источник

Кедролущилка УПШ-1

О товаре

Характеристики

О компании

Доставка и оплата

Отзывы

Кедровая шишка загружается в бункер, где вращающимся лущильным барабаном разрушается. Далее орех и шелуха попадают на сита, где на первых двух ситах происходит последовательное отделение ореха от шелухи. Орех под действием вибрации, просеевается в отверстия и выдувается потоком воздуха, создаваемого вентилятором. Орех по наклонной поверхности сита скатывается вниз и выходит из установки уже чистым.

Производительность60 кг/час чистого ореха
Габариты1450 x500 x 1300 мм
Масса96 кг
с электроприводом113 кг.
Мощность эл. двигателя2.2 кВт или 1,5 кВт
Напряжение питания380 В или 220 В

Кедролущилки представляют собой установку с бункером, в котором осуществляется шелушение кедровой шишки до получения ядра ореха. В качестве силовых агрегатов используются бензиновые пилы. Устройства значительно облегчают сбор и обработку кедровой шишки. На оборудование предоставляется гарантия – 1 год.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Конструктивные особенности кедродробилки

Принцип работы установки

Принцип работы кедролущилки состоит в том, что шишки после загрузки в бункер разрушаются под действием лущильного барабана. Потом орехи попадают на сито, с помощью которого происходит отделение ореха от шелухи. Ядра выдуваются вентилятором и скатываются уже чистыми. Наклон сит можно менять.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Внешний вид машины для шелушения кедровой шишки

Преимущества агрегатов

К достоинствам оборудования относят следующие:

Устройство используется непосредственно в складских помещениях, гараже, в небольших цехах. Оборудование выполнено в соответствии с отечественными стандартами.

Источник

Разновидности аппаратов для шелушения шишек и очистки кедровых орехов

Разновидности аппаратов для шелушения шишек и очистки кедровых орехов

Кедровый орех пользуется огромной популярностью среди любителей этого целебного продукта. Шишки с ядрами можно собрать в лесах Сибири, а вот дальнейшая обработка орехов достаточно сложная. Раньше ядра от шишки отделяли вручную, но этот процесс очень трудоемкий и к тому же занимает много времени. Сейчас, с появлением новых технологий появились специальные машинки, деятельность которых направлена на лущение и переработку орехов. Такие мельницы, на сегодняшний день, можно смастерить своими руками, о чем и поговорим в этой статье.

Современный рынок предлагает огромный выбор различного оборудования, благодаря которому очистка и подготовка кедровых орехов к употреблению становится намного проще.

Переработка кедровых шишек в орехи

На крупных предприятиях обычно используется целая лента аппаратов, благодаря которым исходный материал полностью подготавливается к продаже практически без помощи человека. Обычно, такие ленты состоят из специальной техники, поочередно выполняющей следующие функции:

На предприятиях можно встретить следующие аппараты:

Машина снятия пленки ядра кедрового ореха Машина для дробления шишки кедрового ореха Машина для для снятия скорлупы с кедрового ореха Аппарат для обжарки кедровых орехов Машина для калибровки очищенного кедрового ореха

Многие производители продают как отдельные станки, так и целый комплекс аппаратов, позволяющих беспрерывно перерабатывать кедровые орехи. Причем так называемый конвейер или лента намного удобнее, потому что производитель заранее придумывает и сопоставляет все стадии процесса.

Конечно, приобретение специальных станков вещь хорошая, но даже у них есть несколько минусов:

Все минусы специальной техники как нельзя лучше подчеркивают плюсы самодельного аппарата:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Самодельная машинка для шелушения кедрового ореха

Рассмотрев все достоинства и недостатки многие скажут, что специальная техника надёжнее и в этом они будут правы. Но зачем нужен аппарат, который стоит больше 100 тысяч рублей простому жителю, который заготавливает несколько килограмм орехов для своей семьи. В таком случае как нельзя лучше подойдут самодельные дробилки, которые достаточно просто сделать при наличии инструмента, материала и некоторых умений. В принципе, соорудить такую конструкцию сможет каждый, главное приложить немного усилий. Тем более для изготовления такой дробилки потребуется минимум финансовых вложений.

Самостоятельное изготовление станка для переработки кедрового ореха не такая уж и сложная работа, как может показаться на первый взгляд. Стоит только начать и работа пойдет сама собой, зато, сколько потом пользы принесет такой аппарат.

Изготавливаемая шелушилка состоит из бункера и вращающегося в нем барабана с 54 шпильками-шелушителями. При этом в такой конструкции можно настраивать дробление на маленькие и большие орехи, что помогает улучшить качество обработки. Данная дробилка приводится в действие с помощью ручного вращающегося механизма, принцып работы схож с работой мясорубки.

К главным особенностям данной конструкции относится возможность ее крепления к дереву с помощью отверстий в задней стенке. А главным плюсом считается невысокая стоимость требующихся деталей.

Чертеж шишкодробилки

Необходимые материалы и инструменты

Список необходимых материалов можно рассмотреть с помощью расшифровки условных обозначений на чертеже:

Необходимые инструменты

Алгоритм действий

Чтобы самостоятельно изготовить дробилку для кедровых орехов нужно придерживаться следующего алгоритма:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Самодельная дробилка для кедровых орехов

Наиболее полно понять алгоритм действий можно только после того, как будет полностью изучен чертеж.

Чтобы облегчить вес конструкции допускается замена стали на алюминиевые сплавы.

Сделать дробилку для кедровых орехов своими руками не так уж и сложно, главное четко следовать чертежу и определенному алгоритму действий. С минимальным количеством финансовых вложений можно получить конструкцию, которая значительно облегчает процесс обработки кедрового ореха.

Шелушильная машина для кедрового ореха своими руками

Многие стараются выращивать или собирать кедровые орехи, учитывая их высокую стоимость и приятный вкус. Проблема может заключаться в очищении плодов от мусора, поэтому рекомендуется пользоваться специальным оборудованием. В этой статье будет рассмотрен способ создания дробилок и самые распространённые методы чистки плодов.

Функции и принцип работы шишкодробилок

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Принцип работы заключается в следующем: в устройствах с простым движением щеки, последнюю подвешивают на ось. Она совершает вращательные движения по окружности, о которых ей сообщает эксцентриковый вал. Шишки начинают дробиться тогда, когда сближаются щеки. Если они ударяются друг о друга, то куски материала опускаются вниз.

В случаях, когда размеры шишек меньше, чем ширина выходной щели, то они выпадают из камеры. В дальнейшем осуществляется повтор цикла. В щеках с простым движением орехи измельчаются раздавливанием. Это связано с тем, что на обеих сторонах находятся дробящие плиты с рифлением.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Устройство состоит из: 1 — энергоблок, 2 — гибкий привод, 3 — вал, 4 — опоры, 5 — загрузочную воронку, 6 — конический молотильный барабан, 7 — бичи, 8 — шнек, 9 — корпус молотильного барабана, 10 — сетчатый барабан мелкой фракции, 11 — шнек на внутренней стенке, 12 — сетчатый барабан для отделения фракции семян, 13 — шнек на внутренней стороне барабана, 14 — лоток для сбора мелкой фракции ореха, 15 — лоток для сбора крупной фракции ореха, 16 — выгрузочное отверстие.

Какие бывают машины для очищения кедровых орехов

На современном рынке представлено огромное количество оборудования, которое направлено на очищение и подготовку кедровых орехов. С их помощью садоводам намного легче чистить шишки, не прилагая особых усилий. На крупных предприятиях устанавливают огромное количество аппаратов, которые называются лентой. Благодаря таким сооружениям орехи готовятся к продаже без помощи человека.

На крупных заводах встречаются следующие аппараты:

В домашних условиях используют более простые приборы. К ним можно отнести плоскогубцы, молоток, скалку или чесночницу. Нередко применяется когтерезка для домашних животных или мясорубка.

Видео: Как работает машинка для переработки кедровых шишек

Как сделать шелушилку своими руками

Чтобы сделать комбайн для обработки кедровых орехов своими руками, необходимо подготовить специальные материалы, инструменты и нарисовать чертёж. Если все действия будут осуществляться правильно, то переработка и чистка продукции ручным аппаратом будет происходить намного быстрее.

Схема и чертёж станка

Прежде, чем приступать к производству ручной мельницы для ореховых ядер, необходимо сделать чертёж. Если вы не умеете самостоятельно рисовать схему станкового механизма, то можете найти рисунок в интернете.

Чаще всего фермеры изготавливают шелушильное приспособление по следующему чертежу:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

В нём нет ничего сложного, если не торопясь разобраться в системе. На рисунке изображены все необходимые размеры, которые вы должны принимать во внимание для создания шишкодробилки.

Необходимые материалы и инструменты

Чтобы создать прибор, который будет шелушить шишки кедра, вам потребуются следующие материалы:

Из инструментов потребуется болгарка, электрическая сварка, ножовка для работы по металлу, дрель и отвёртка. Для облегчения работы можно воспользоваться шуруповёртом. Им заменяют отвёртку.

Процесс изготовления

Для изготовления молотилки кедровых шишек осуществляются следующие действия:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Если вы имеете желание сделать конструкцию более лёгкой, чтобы упростить эксплуатацию, замените стальные элементы на алюминиевые.

Простой способ очистки с помощью сита

Чаще всего в домашних условиях проводят очистку кедровых шишек с помощью сита. Также его можно заменить круглым решетом. Диаметр ячеек должен быть 6-7 мм, чтобы ядра не проваливались вместе с отходами. Разложите плоды на сито, а внизу расстелите ткань или плёнку. Начинайте трясти решето так, чтобы ядра ударялись об его стенки.

Продолжайте процедуру до тех пор, пока шишки не треснут и с них не высыпятся орешки. Рано или поздно весь мусор окажется на подстилке, а цельные ядра будут внутри сита. Для более тщательной очистки проведите повторное просеивание, используя решето, с диаметром отверстий в 3 мм. Это позволит избавиться даже от мелкого мусора.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Очистка шишек в лесу

Существует метод очистки шишек в лесу, который менее эффективен по сравнению с другими способами. Прежде, чем сбрасывать кедровые плоды с дерева на землю, необходимо постелить внизу брезент. Когда шишки будут падать, то от удара разобьются. В результате орехи будут высыпаться. Всё, что останется вам сделать — собрать ядра, отделив их от мусора. Такая чистка является весьма трудоёмкой, т. к. потребуется много времени и терпения.

Итак, теперь вы знаете, что для быстрого очищения кедровых шишек можно воспользоваться шишкодробилками. Не обязательно покупать дорогостоящие приборы, ведь их можно сделать своими руками. Такие веялки будут более компактными и удобными в эксплуатации.

Бизнес на кедровых орехах

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Кедровый орех – это природный кладезь витаминов, минералов, микро – и макроэлементов, растительных жиров и углеводов. На территории России массивы кедровника произрастают преимущественно на Дальнем Востоке, в Южной, Западной и Восточной Сибири. Благодаря ограниченной зоне распространения кедра, при грамотном подходе, можно сравнительно легко организовать успешный бизнес на кедровых орехах.

Стоимость кедрового ореха на российском рынке

Для оценки рентабельности бизнеса необходимо провести некоторые расчеты. Итак, сколько стоит кедровый орех в розничных торговых точках южных регионов нашей необъятной?

В местах сбора кедровых шишек, например в Алтайском крае, стоимость неочищенного кедрового ореха, приобретаемого у оптовиков, варьируется от 155 до 220 руб./кг. Стоимость ядра, расфасованного в вакуумную упаковку, варьируется от 520 до 580 руб./кг. Цена зависит от калибровки зерна, его сорности, влажности, объема закупок, времени и места сбора.

Сценарии бизнеса и способы заработка

Есть три основных пути развития бизнеса на кедровых орехах.

Это наиболее простой способ заработка, который практически не требует вложений. Сбор кедрового ореха дикорастущего начинается в конце августа (первых числах сентября) и продолжается две-три недели. В наиболее удачные годы промысел по сбору шишки- паданки продолжается всю зиму. Существует и весенний промысловый сезон, который начинается в третьей декаде апреля и заканчивается с наступлением июня.Затратная часть данного проекта: приобретение «лесного билета», который дает право на сбор 50 кг. продукта. За каждый последующий килограмм придется заплатить 3 рубля.

Важно! Время созревания кедрового ореха зависит от погодных условий, особенностей местности и различие в характеристиках кедра. Существует главное правило: чем солнечнее лето, тем раньше вызревает шишка.

При всей своей простоте, данный вид бизнеса имеет один существенный недостаток: без знаний местности и навыков сбора шишки, достаточно сложно конкурировать с местными жителями, у которых добыча кедровых орехов является одним из основных видов промысла.

При выборе данного пути развития бизнеса, потребуются купить оборудование для переработки кедровых орехов, которое включает в себя: шишкодробилку; аппарат для очистки ореха от мусора и лишних частиц; сушильную камеру; упаковочную машину.

На российском рынке наибольшим спросом пользуется кедровое масло. Как побочный продукт, большинство предпринимателей используют жмых кедрового ядра для производства халвы. Это наиболее сложный и затратный процесс, который требует достаточно больших финансовых вложений.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Процесс переработки кедрового ореха

Стабильный и прибыльный бизнес на переработке кедрового ореха нужно начинать с покупки необходимого оборудования. Технологический процесс состоит в следующем:

По завершению данного этапа продукт проходит еще одну стадию очистки, после чего орех упаковывается в мешки по 35 или 50 кг. для перепродажи или транспортировки в месту извлечения ядра из скорлупы. Для получения максимальной прибыли, данные процессы лучше объединить, что повлечет за собой дополнительные расходы на оборудование. Итак, переработка кедрового ореха в ядро производится по следующей схеме:

Как видно, процесс переработки кедрового ореха не отличается сложностью и применением высоких технологий.

Этапы производственного процесса по переработке ядра кедрового ореха в масло

Кедровое масло – ценнейший пищевой продукт, который получают методом холодного отжима ядра кедрового ореха. Стоимость масла на российском рынке достигает отметки в 3 тыс. рублей за килограмм. Процесс переработки ядра кедрового ореха в масло заключается в следующем:

Как правило, при организации этого бизнеса весь вопрос упирается в деньги, которые придется затратить на приобретение сырья, оборудования, организации склада и производственной площадки. Не следует забывать и о разрешительных документах на проведение предпринимательской деятельности. После регистрации частной предпринимательской деятельности и обустройства заготпункта, следует этап приобретения технологической линии: цена оборудования для кедрового ореха зависит от комплектации, мощности и производителя. На российском рынке присутствуют станки китайских, российских и европейских производителей. Самая низкая стоимость у оборудования, родом из Поднебесной.

К каким расходам следует быть готовым при организации бизнеса на кедровых орехах?

Важно! В зависимости от комплектации, покупка шелушителя может потребовать дополнительных вложений на приобретение абразивных кругов, загрузочного бункера с виброблоком.

На российском рынке присутствуют технологические линии по переработке и упаковке кедрового ореха, стоимость которых достигает 12 млн. рублей.

И в качестве заключения. По оценкам рынка, рентабельность бизнеса по переработке кедровых орехов варьируется от 30 до 200%. Любой из предложенных выше сценариев будет прибыльным только при соблюдении трех основных правил: высокое качество, широкий ассортимент и конкурентная стоимость продукции.

Кедровая шишка: полезные советы по очистке и использованию

Уникальное растение кедр не сравнится по своей пользе, пожалуй, ни с одним другим представителем растительного мира. Многие люди специально приезжают в Сибирь, чтобы насладиться ароматом кедровой рощи и собрать славный урожай шишек.

Кедр сибирский – хвойное вечнозеленое растение, славящееся своей невероятной высотой. Его средний «рост» составляет около 25 м, однако часто встречаются представители, высота которых достигает 40–50 метров. Принято считать, что это дерево доживает до 800 лет.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

С научной точки зрения сибирский кедр — это растение из рода сосновых и не является близким родственником настоящим кедрам: ливанскому, атласскому и гималайскому. Предполагают, что называть дерево сибирским кедром предложил Петр I или кто-то из его окружения в рекламных целях.

А первые посадки кедра в нашей стране стали делать монахи на территории своих монастырей. Как Вы думаете, почему?

Все дело в том, что иконы изначально писали только на дощечках из ливанского кедрового дерева — единственной древесной породы, растущей на родине христианства — в Палестине. Когда иконы стали писать наши соотечественники, то возить для этого дощечки издалека оказалось накладно. Поэтому пришлось использовать местную древесную породу — кедр, древесина которого по внешнему виду очень похожа на древесину ливанского кедрового дерева.
До наших дней от этого периода сохранилась кедровая роща в Толгском монастыре. В настоящее время в ней насчитывается несколько десятков деревьев высотой до 25 метров.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Главное достоинство кедра сибирского – вкусные питательные семена, созревающие в крупных смолистых шишках. Родится орех не каждый год, а хороший урожай бывает примерно раз в четыре года. Из почти пяти мешков собранной кедровой шишки получается мешок чистого ореха.

Кедровый орех — важнейшее звено в пищевой цепочке. От него, так или иначе, зависят все звери — от мышей до медведей. И их численность также циклически меняется в зависимости от цикла урожайности кедра. Даже олени, которые шишку не едят, все равно косвенно зависят от урожая. В голодные годы, когда неурожай ореха, медведи активно начинают охотиться на копытных.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Ничто на свете не может полноценно сохранить настоящий вкус и прекрасный аромат кедровых орехов лучше их «естественной упаковки» — кедровой шишки. Присмотритесь, как красива и благородна шишка кедрового дерева. А польза? Орешки по питательности во много раз превосходят молочные и мясные продукты. Кстати, в одной такой «красавице» находится от 30 до 160 нетронутых орешков, а доставать их понравится как детям, так и взрослым.

Детям они усиливают рост и повышают умственную работоспособность, орешки необходимы в период смены молочных зубов и повышают иммунитет. Пожилым людям они придают физических и эмоциональных сил, кормящим женщинам усиливают лактацию, а взрослым мужчинам добавляют бодрости и активности.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Вообще, покупать уже очищенные ядра не рекомендуется – они очень быстро теряют свежесть и портятся. При долгом лежании друг с другом могут прогоркнуть. Если Вы приобретаете орешки в магазинах в вакуумных упаковках, внимательно смотрите сроки сбора и сроки годности.

Но, допустим все-таки, что у Вас есть пара-тройка, а лучше — дюжина или две, кедровых шишек. Как мы будем их очищать, чтобы сохранить Ваши зубы крепкими, а одежду и руки по возможности чистыми? Все просто. При чистке орешков необходимо следовать небольшим правилам.

Правила чистки.

Чистить кедровую шишку лучше в перчатках, иначе придется отмывать смолу как от рук, так и от одежды. А это довольно хлопотное занятие. Особенно, если шишек много. Но если уж вы испачкались – не переживайте, так смолу легко убрать, используя жирный крем для рук или растительное масло.

Лучше всего для чистки, а вернее — шелушения шишки, подходят обычные хозяйственные перчатки. Также следует подготовить два ведра: одно — для орешков, второе — для шелухи. Ведро для мусора ставится перед «чистильщиком» и начинается работа.

Для начала шишку очищают от чешуек, держа ее над ведром для шелухи. Затем очищенную шишку скручивают в разные стороны (благо — она мягкая), трут в руках и зернышки из нее попадают в другое ведро, которое будет стоять рядышком.

На фото уже раскуроченная отшелушенная кедровая шишка:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Если же у Вас одна или две шишки, то перчатки и вёдра не понадобятся. Можно отшелушить шишку самым обычным способом. Очень любят это делать дети. Заодно и мелкая моторика развивается)

Далее, вынутые орешки следует залить теплой или горячей водой и оставить до остывания. Минут на 15 (можно — больше). За это время скорлупа впитает в себя водичку и станет мягче. Этого мы и добиваемся.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Часто бывает, что орешки «забирают» всю водичку. Если нет, то лишнюю воду следует слить и можно приступать к непосредственному очищению.

Орешек следует щелкать поперек, пальцами брать за его вершинку — остренькую, и раскалывать в самом уязвимом месте – посередине. Главное делать это плавно и не сильно, чтобы не раскусить ядрышко на две половины.

На фото содержимое одной шишки (правда, добрая половина зернышек была съедена младшим «товарищем по очистке» еще во время процесса — чисто для пробы):

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха
Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Оставшуюся шелуху не стоит выбрасывать, ее можно использовать для косметических целей: в качестве скраба (в измельченном виде), также в виде отвара (2 стакана на 1 литр воды) — для приема хвойных ванн. Такие ванны благотворно влияют на нервную систему.

Немного о пользе самих орешков.

О ней можно говорить много. Но если кратенько, то к примеру 100 грамм ядра удовлетворяют суточную потребность человеческого организма в аминокислотах, содержат витамины А, В1, В2, В3, Д, Е и такие дефицитные макро- и микроэлементы, как железо, йод, магний, марганец, калий, кальций, фосфор, медь, кремний, бор, никель, титан, натрий, серебро, алюминий, молибден. Удивительно, но калорийность ядер выше калорийности хлеба, рыбы, мяса и почти равна калорийности сливочного масла.

Большая польза и в смоле, которую содержит шишка. Смола медленно испаряется, выделяя при этом много полезных для дыхательной системы эфирных соединений. Это природная профилактика большинства заболеваний. Также эфирные соединения обладают успокаивающим свойством, восстанавливают силы и укрепляют иммунную систему.

Весьма активно орехи и шишки кедра используются в народной медицине и в лекарственных препаратах. В Интернете можно найти много различных рецептов — и отвары, и настойки (практикует наш дедушка-потомственный оленевод). Вот один из них.

«Кедровую шишку вместе с орехами поместить в кастрюлю с 1 литром молока. Затем кастрюлю нужно поставить на плиту и кипятить 10 минут на медленном огне. После этого кастрюлю накрыть крышкой и дать настояться 1 час. Через час наливаете это молоко в стакан, добавляете в него 1 чайную ложку мёда и размешиваете.
Этот отвар из кедровых шишек нужно выпивать по пол стакана перед едой утром и вечером.

Данный метод лечения кедровыми шишками применяют при кашле как отхаркивающее и противовоспалительное средство.»

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Немного о пользе древесины.

Древесина кедра мягкая, лёгкая и прочная, с приятным запахом. Она высоко ценится, применяется, в частности, для производства карандашей. Древесина также обладает красивой текстурой, оттенками от розово- и светло-бежевого до нежно-шоколадного и тёмно-коричневого. Она не поддается влаге и не разъедается жучками, почти не подвержена гниению, червоточине. Легко поддается различным видам обработки, очень хорошо строгается, полируется и высыхает практически без растрескивания. Вот почему кедр так любят использовать при изготовлении детских игрушек.

На сегодняшний день «Сибирская карандашная фабрика» — единственный производитель карандашей и карандашной дощечки из сибирского кедра, древесина которого применяется для производства карандашей высшей ценовой категории:

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха
Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха
Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Деревянные игрушки, сделанные из массива кедра, способны подарить детишкам искреннюю радость и удовольствие, а также укрепить здоровье, ведь они:

— выделяя фитонциды, обеззараживают пространство вокруг;

— укрепляют детский организм, благотворно влияя на органы дыхания, а также на системы — нервную и сердечно-сосудистую;

— производят тонизирующий эффект;

— оказывают профилактическое действие от многих болезней;

— способствуют развитию воображения и мелкой моторики.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха


Кедровые шишки, помимо прекрасных вкусовых качеств, можно также использовать как:

— сувенир для взрослого,
— наглядное учебное пособие для детей,
— украшение в доме и объект для творчества.

Вот как выглядит ядро кедра при прорастании (по-моему, это просто космос):

Разновидности аппаратов для шелушения шишек и очистки кедровых орехов

СПОСОБЫ ПЕРЕРАБОТКИ КЕДРОВОГО ОРЕХА В ПРОШЛОМ И СЕЙЧАС

класс 5 «Б», ГОУ «Красночикойская СОШ № 2» Забайкальского края

Ларионова Ольга Владимировна

научный руководитель, учитель географии высшей категории, ГОУ «Красночикойская СОШ № 2» Забайкальского края

Целебные свойства кедровых орехов известны жителям Сибири и Дальнего Востока с незапамятных времен. Сибиряки даже не сомневаются в том, что крепким сибирским здоровьем они, во многом, обязаны кедру и продуктам его жизнедеятельности. И в первую очередь, конечно, кедровому ореху. Красночикойский район Забайкальского края расположен в природной зоне тайги, где произрастают хвойные породы деревьев. Одним из самых ценных по многим показателям является кедр. Издавна кедровый орех и другие продукты жизнедеятельности сибирского кедра использовались жителями Сибири для укрепления здоровья и лечения определенных заболеваний. Ядро кедрового ореха является концентратом витаминов Е и Р, которых катастрофически не хватает в питании современного человека. Как в прошлом, так и сейчас из него получают полезные продукты [1]. Для переработки кедрового ореха требуется специальное оборудование и знание технологии переработки.

Цель работы: сравнить традиционный способ переработки кедрового ореха с тем способом, который применяется в современных условиях.

1. Проанализировать литературу о кедровом орехе, его продуктах и способах переработки.

2. Рассмотреть традиционную технологию переработки кедрового ореха в с. Архангельское Красночикойского района Забайкальского края.

3. Изучить технологию переработки кедрового ореха в цехе ООО «Таёжная компания» с. Красный Чикой Забайкальского края.

4. Сравнить полученные способы, сделать вывод.

Методы: теоретический, наблюдение, интервьюирование, беседа.

Еще во времена Ивана Грозного кедровый орех экспортировался из России в Англию и другие страны. Кедровые орешки нормализуют деятельность нервной системы, благотворно влияют на рост и развитие организма человека, улучшают состав крови. Скорлупа кедрового ореха в измельченном состоянии может использоваться для кормления животных. При отжиме масла из ядра кедрового ореха методом холодного прессования остается кедровый жмых, который богат биологически активными веществами, микроэлементами, белками, витаминами Е, А, С, группы В, ненасыщенными жирными кислотами. Кедровое масло рекомендуют добавлять в десерты, кремы, фруктовые и овощные салаты. Он придает тонкий вкус и аромат тортам, пирожным, мороженому и другим кондитерским изделиям. Масло кедрового ореха, кроме пищевой промышленности и медицины, используется в технических отраслях — для изготовления оптики высокого качества [1].

Шелуху и жмых кедровых орешков прежде использовали для приготовления очистительных ванн, к ним также добавляли отруби. Ванна оказывала самое благотворное воздействие на кожу, особенно потрескавшуюся, огрубевшую. Такие ванны рекомендуются при диатезе, экземах, гнойничковых и иных заболеваниях кожи. Кроме того, ванна с добавлением отвара шелухи и жмыха кедровых орешков оказывает успокаивающее действие на нервную систему. Она полезна как при перевозбуждении, так и при переутомлении [2].

При переработке кедрового ореха используется специальное оборудование, и выполняются следующие технологические операции:

· подготовка ореха к хранению (сушка и очистка);

· деление ореха на фракции по крупности;

· очистка ядра от примесей и целых орехов;

· снятие пленки с ядра;

· окончательная очистка ядра (сортирование по цвету);

· очистка ядра перед упаковкой;

· транспортные операции [3].

По рассказам папы и дедушки мы узнали, что кедровые орехи обычно вызревают в конце августа — начале сентября. Кроме осеннего промыслового сезона есть ещё и весенний, когда начинает таять снег. В это время собирают шишку-паданку, т. е. шишки, которые упали зимой. Этот период зависит также от погоды, но обычно их сбор начинается в конце апреля и продолжается до начала июня. Добывают шишки или «лазом», т. е. взлезая за ними на деревья, или же «колотом», для чего применяют особые колотушки, состоящие из бревна диаметром 20—50 см и чуть меньше 1 метра длинной, одетой на двухметровый черенок. Получается что-то наподобие гигантского деревянного молотка. Вес колотушки — от 25 до 40 кг и подбирается исходя из физических возможностей шишкарей (собиратели шишек). Основание колота, упирают в землю недалеко от основания кедра и с размаху ударяют чуркой по стволу. От ударов начинают сыпаться шишки. Применение колота наносит существенный вред кедру, т. к. сдирает кору и повреждает наружный слой древесины. На месте постоянных ударов у кедров образуется проплешина.

Обрабатывают собранные шишки прямо на месте сбора. Собранные шишки молотят в специальных приспособлениях — либо шелушилка, либо шишкодробилка.

Шелуши́лка — самое простое приспособление для измельчения кедровых шишек, внешним видом напоминает доску для стирки белья. Состоит шелушилка из двух частей: подвижной (терка) и неподвижной. На обеих частях делаются поперечные насечки глубиной 1,5—2 см. На рабочую поверхность неподвижной части ставится шишка, после чего по ней ударяют теркой, от чего шишка раскрывается. Затем шишку переворачивают и при помощи терки под усилием проводят между рабочими поверхностями шелушилки. Данный способ измельчения обычно применяется непосредственно на месте сбора шишек при малых объемах обработки.

Главным элементом шишкодробилки является барабан с набитыми гвоздями или просто железными штырями (шелушители), торчащими во все стороны. Барабан посажен на горизонтальный вал, который вращается ручным или механическим способом. Приготовленная шишка засыпается сверху через жерло, вращающийся барабан зажимает шишки между железными штырями и стенками шишкодробилки, что приводит к их измельчению. Образовавшаяся смесь из ореха, скорлупы и оснований шишек собирается в мешки или другие ёмкости для дальнейшей обработки. Все шишкодробилки можно разделить на два типа: ручные и механические (бензиновая).

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Рисунок 1. Шишкодробилка

Из беседы с жительницей с. Архангельское Забайкальского края Кондратьевой Прасковьей Сидоровной, 1936 года рождения, мы узнали, что масло из кедровых орехов она получает давно.

Орешки сушились, сортировались, очищались от скорлупы. Очень часто очистка производилась вручную. Потом научились делать жернова.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Орех засыпался в жернова, и вручную крутили, очищали от скорлупы. На переднем плане окошечко, через которое очищенные орехи вместе с шелухой высыпались в посуду (таз). Затем все это высыпали в веялку.

Внизу у веялки есть два окошечка. После того, как начинали вращать колесо веялки, ядра очищались от скорлупы, и шелуха сыпалась в одно окно, а ядра в другое. Готовые ядра сушились, а потом их перемалывали на два раза и делали из них масло. Все приспособления для получения кедрового масла делал муж Прасковьи Сидоровны Кондратьев Дмитрий Филиппович, 1930 года рождения.

Кедровое масло можно получать и путем холодного прессования. Такое масло больше ценится как по калорийности, так и по своим целебным качествам. Вкус у кедрового масла приятный, цвет светло-желтый или золотисто-янтарный, замечательный ореховый аромат. Об этом мне рассказала моя бабушка, Шкедова Татьяна Феоктистовна, 1938 года рождения, и показала, как она готовит кедровое масло. Вначале перемалывают ядра ореха на мясорубке для получения масла.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Рисунок 3. Получение кедрового масла путем холодного отжима

Затем размешивают перемолотые ядра и отжимают кедровое масло.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Рисунок 4. Кедровые сливки и блюда из них (оладьи в кедровых сливках)

Чтобы выяснить, как перерабатывают кедровый орех промышленным способом мы посетили цех по переработке кедрового ореха ООО «Таёжная компания» с. Красный Чикой. Работники цеха рассказали нам, что технология переработки семян кедра — многоступенчатый процесс, который включает несколько этапов.

1.Сушка ореха. Используется сушилка ореха СЛ-0.1.

2.Разделение ореха на фракции и отделение мусора. Используется фракционер ЗМ-0.1 и пневмосепаратор ПС-0.1.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Рисунок 5. Пневмосепаратор ПС-0.1

3.Отделение скорлупы от ядра. Используется пневмосепаратор ПС-0.1 и фракционер ЗМ-0.1

4.Сушка ядра кедрового ореха. Используется сушильный шкаф, где орех сушится при температуре 80 градусов.

Лущильная машина для кедрового ореха. Смотреть фото Лущильная машина для кедрового ореха. Смотреть картинку Лущильная машина для кедрового ореха. Картинка про Лущильная машина для кедрового ореха. Фото Лущильная машина для кедрового ореха

Рисунок 6. Сушильный шкаф

5. Снятие околоплодной пленки с ядра кедрового ореха. Используется машина для снятия пленки ШМ-0.1.

6. Получение масла кедрового ореха. Используется пресс для отжима масла из ядра кедрового ореха ПОМ-0.1.

7. Очистка масла методом отстаивания, на сепараторе и с помощью фильтров.

8. Для того, чтобы ядро ореха было цельным, примерно одинаковых размеров в отдельной комнате женщины занимаются его сортировкой.

9. Взвешивание ядра на весах и упаковка в пакеты или в вакуумную упаковку.

10. Розлив масла в бутылки.

11. Кроме того, из кедрового ореха на этом предприятии получают жмых, кедровую мучку, муку из скорлупы ореха. Вся эта продукция реализуется как отдельно, так и в подарочных упаковках, которые пользуются большим спросом у местных жителей и гостей района.

Далее мы сравнили оба способа переработки ореха.

Сравнение традиционного и современного способов переработки кедрового ореха

Противни для сушки ореха, веялка, жернов, мясорубка, ёмкость для перемешивания ядер.

Сушилка ореха СЛ-0.1, фракционер ЗМ-0.1, пневмосепаратор ПС-0.1, сушильный шкаф, машина для снятия пленки ШМ-0.1.

пресс для отжима масла, машина с вакуумными упаковками.

Кедровые орехи, жмых, скорлупа, кедровое масло.

Кедровые орехи, жмых, скорлупа, кедровое масло, кедровая мучка, мука из скорлупы ореха.

Технология заготовки кедрового ореха, получаемые из него продукты.

Технология содержит меньше этапов, требуется немного оборудования, более трудоемкий процесс.

Технология содержит больше этапов, оборудование современное, разнообразен ассортимент получаемых продуктов, менее трудоемкий.

В результате мы выявили, что у данных способов есть существенные различия в оборудовании, разнообразии получаемых продуктов, но современная технология переработки основывается на идеях, которыми пользовались наши предки.

1.Игнатенко М.М. Сибирский кедр. — М., Наука, 2008.

2.Коптелов Л.Е. Это удивительное Забайкалье. — Иркутск: Восточно-Сибирское книжное издательство, 2000 г.

Разновидности аппаратов для шелушения шишек и очистки кедровых орехов

Мини-установка для шелушения кедровой шишки

Полакомиться кедровыми орехами любят многие. А потому с наступлением сезона созревания этих вкусных и питательных (до 20% белковых веществ и почти 60% жира!) ядрышек толпы заготовителей-любителей отправляются в тайгу, подшучивая над своей «охотницкой страстью». Мол, «кедра лазим, шишка бьем. «.

Что ж, кедровых шишек набить — не проблема. Ведь урожайность у почитаемой многими «таежной культуры» в наиболее благоприятные годы доходит до 280 килограммов с гектара (30—80 шишек с одного дерева). Ну а дальше? Тащить на себе этот (отнюдь не отличающийся легкостью) груз таежными километрами, чтобы уже дома вручную заниматься шелушением?

Выход, думается, здесь один: производить «добывание» кедровых орехов из шишек в непосредственной близости от места их произрастания. А для этого целесообразно обзавестись переносной (разбирающейся!) «машинкой». Из мини-установок, получивших наибольшее распространение среди заядлых «шишкарей», можно рекомендовать конструкцию, представленную на публикуемых, ниже иллюстрациях. Смастерить себе такую под силу даже начинающему самодельщику.

Машинка эта состоит из бункера (который собирается из передней, задней, двух боковых стенок) и вращающегося внутри него барабана с 54 шпильками-шелушителями. Причем зазор между барабаном и рабочей поверхностью бункера регулируемый, чем достигается высокое качество шелушения (мельче орехи — меньше зазор). Для крепления данной миниустанозки к дереву во время работы предусмотрены отверстия (6 верхних и столько же нижних) в задней стенке бункера. Как говорится, максимум удобств при минимуме хлопот!

К достоинствам предлагаемой конструкции, несомненно, относится и то, что для ее изготовления дефицитных и дорогостоящих деталей-узлов практически не потребуется. За исключением разве что подшипников 205 (а если есть возможность — шарикоподшипников с уплотнением типа 180205). Да и тех нужно-то всего 2 штуки.

Для стенок бункера как нельзя лучше подойдут отрезки 4-мм стального листа. В требуемую коробчатую конструкцию они соединяются с помощью уголка 25×25 мм на винтах М6 с потайной головкой. Но сборка эта выполняется после установки внутрь барабана, полуоси которого пройдут через выфрезерованные е боковых стенках пазы радиусом 25 мм.

Рядом с пазами находятся «вваренные» болты М10, На них надеваются корпуса подшипниковых узлов и закрепляются гайками (естественно, после установки на свои места шарикоподшипников).

Наибольшую, пожалуй, трудность в изготовлении представляет барабан. В основе его (см. рис.) — 250-мм отрезок стальной трубы с привинченными к нему в шахматном порядке шпильками-шелушителями, изготовленными из стального прутка диаметром 6 мм. Боковины — приварные. Выполняются из листа 4-мм Ст.3 в виде диска с отверстием, располагающимся строго по центру (для пропуска шейки соответствующей полуоси с последующим ее закреплением при помощи газо- или электросварки).

Еще несколько слов, думается, следует сказать о корпусах подшипниковых узлов. Ведь последние, помимо основного своего предназначения, служат и для регулировки зазора между барабаном и рабочей поверхностью передней и задней стенок бункера. Вытачиваются и фрезеруются корпуса подшипниковых узлов из Ст.3 как цельные детали сложной формы. Изготовление таких под силу лишь квалифицированному специалисту.

Но все можно здесь существенно облегчить. Настолько, что изготовить требуемые корпуса самостоятельно сможет любой в условиях домашней мастерской. Надо лишь делать эти детали не цельными, а сварными: из 5-мм стальной пластины с соответствующими отверстиями, 19-мм отрезка стальной бесшовной трубы 60×4 и шайбы (толщиной 3 мм, внешним диаметром 52 мм и внутренним — 27 мм). Общий вид корпусов подшипниковых узлов при этом практически не изменится, а потому можно руководствоваться здесь теми же иллюстрациями, которые приведены для цельных деталей.

Что касается остальных элементов конструкции мини-установки для шелушения кедровой шишки, то особых комментариев тут, видимо, не требуется. Все ясно из иллюстраций. На правую полуось барабана (см. рис.) насажен «ручной привод» и прочно зафиксирован штифт-винтом. Причем втулка и плечо рукоятки, как, впрочем, и рифленая ручка, выполнены из отрезков труб соответствующих типоразмеров. А вот ось — из стальной (Ст.5) заготовки.

Для жесткого соединения втулки, плеча рукоятки и оси в единое целое использована сварка. Причем нижний конец 300-мм трубки-плеча перед этим сплющивают, опиливают. В нем просверливают отверстие диаметром 18 мм для пропуска и последующего закрепления заточенного конца оси рукоятки.

И еще одно замечание. Многие детали предлагаемой конструкции машинки (за исключением разве что полуосей, барабана со шпильками-шелушителями и оси рукоятки) можно выполнить не из стали, а, скажем, из более легких алюминиевых сплавов. Это позволит существенно снизить массу всей мини-установки для шелушения кедровой шишки. Но раздобыть сейчас такие сплавы для автора (да и для многих других самодельщиков) — проблема. Приходится довольствоваться сталью как более доступным и распространенным материалом.

Кроме основных функций по шелушению кедровой шишки, данная мини-установка, после небольшой доработки барабана и шелушителей, может быть использована для шелушения гречихи, подсолнечника, кукурузы.

Мини-установка для шелушения кедровой шишки:
1 – стенка задняя (4-мм Ст.3),
2 – стойка-ребро (стальной уголок 25×25 мм, 4 шт.),
3 – корпус подшипникового узла (Ст.3, 2 шт.),
4 – шарикоподшипник 205 (2 шт.),
5 – полуось левая (Ст.5),
6 – болт М10 с потайной головкой, приварной (8 шт.),
7 – гайка М10 (8 шт.),
8 – винт М6 с потайной головкой (32 шт.),
9 – стенка боковая (4-мм Ст.3, 2 шт.),
10 – шпилька-шелушитель (привинчиваются в шахматном порядке к барабану, 54 шт.),
11 – барабан (250-мм отрезок трубы 152×7, стальной бесшовной горячекатаной),
12 – боковина (4-мм Ст.3, 2 шт.),
13 – полуось правая (Ст.5),
14 – втулка рукоятки (30-мм отрезок трубы 32×3,5 стальной бесшовной горячекатаной),
15 – штифт-винт М10,
16 – плечо рукоятки (из 300-мм отрезка трубы 20×3,5 стальной бесшовной горячекатаной),
17 – ось рукоятки (Ст.5),
18 – ручка рифленая (из 150-мм отрезка трубы 32×6, стальной бесшовной горячекатаной),
19 – стенка передняя (4-мм Ст.3).

© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
