Лямбда зонд на старых авто
Меняем старый Лямбда-зонд на новый

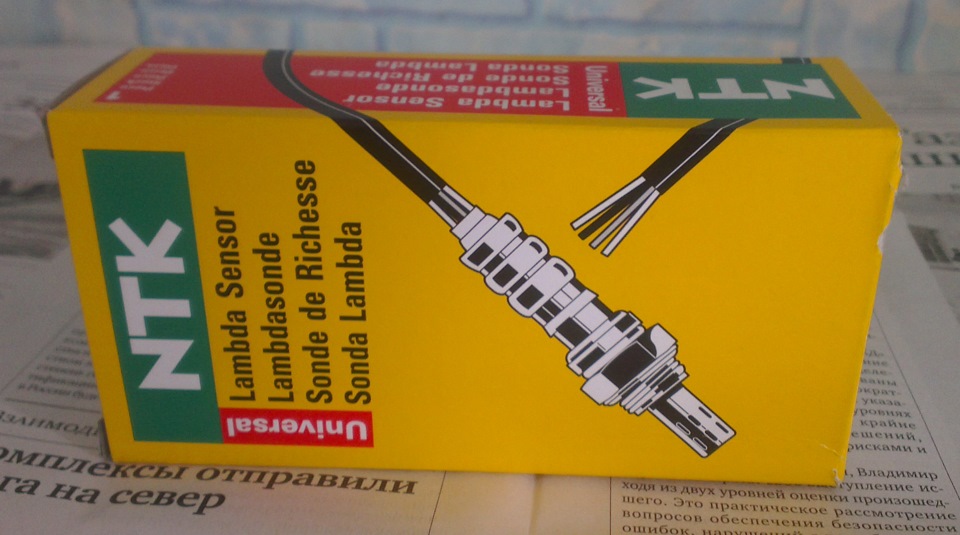

3. Вот так выглядит упаковка нового NTK датчика.
4. Готовый ремкомплект Лямбда-зонда. Там же, в упаковке, есть и подробная инструкция как все делать.

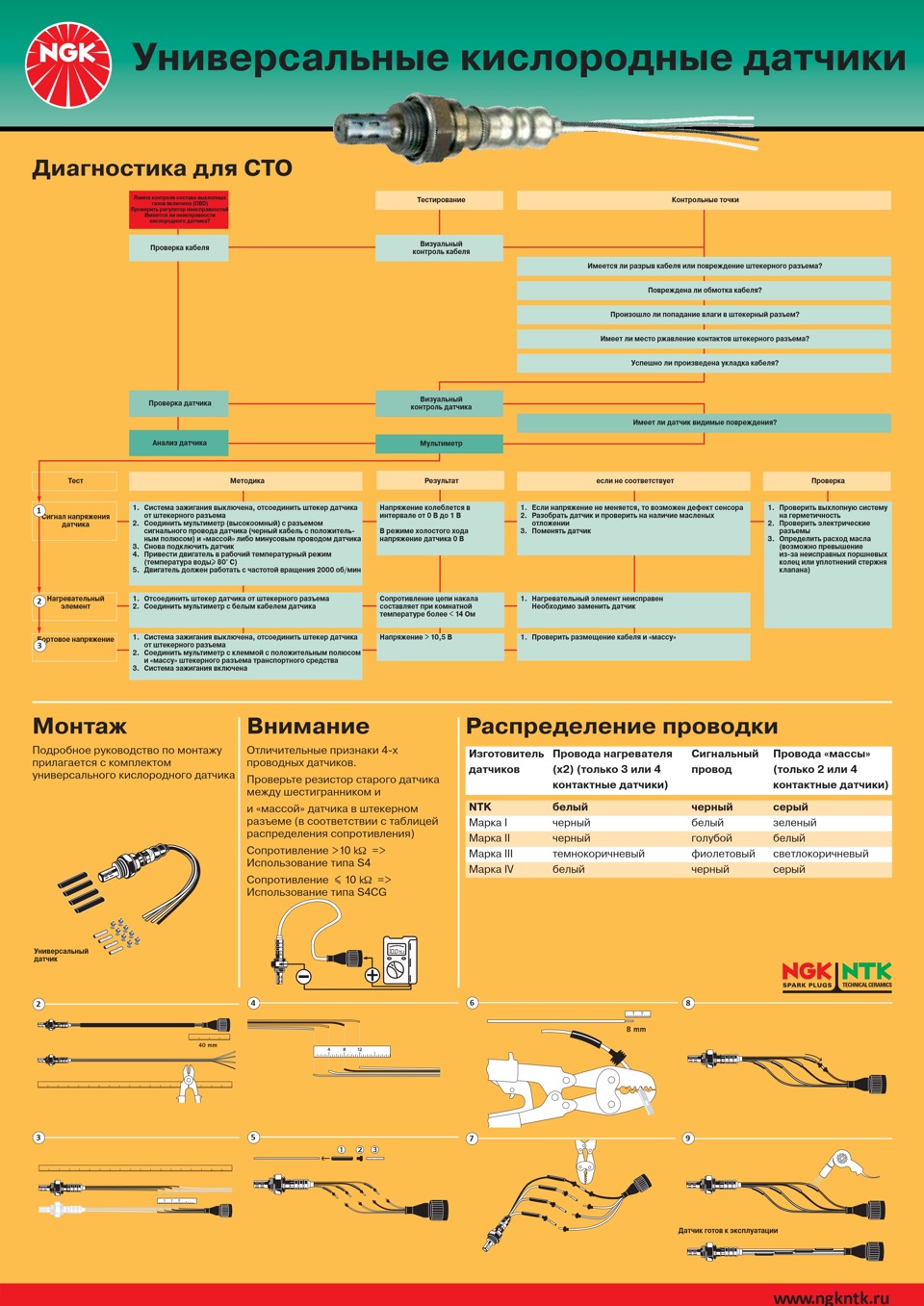

5. Для того чтобы определиться какой провод к какому подойдет нужно воспользоваться либо таблицей из инструкции в комплекте (Но мне она не помогла), либо вот этой таблицей.
По рисунку определяем, что наш тип первый. На основании вышеуказанной инструкции наша Марка II.
6. Далее обрезаем фишку с проводами от старого датчика (берем провода с запасом).

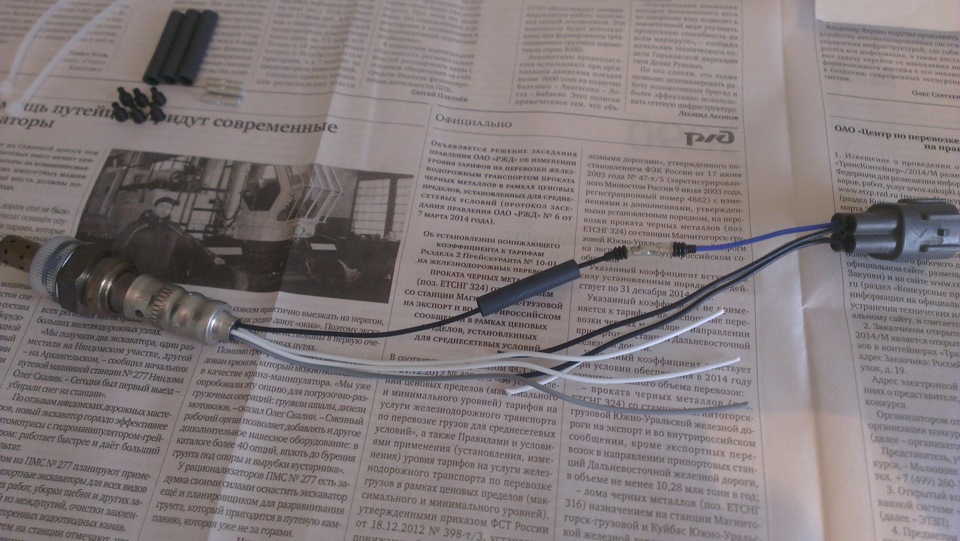

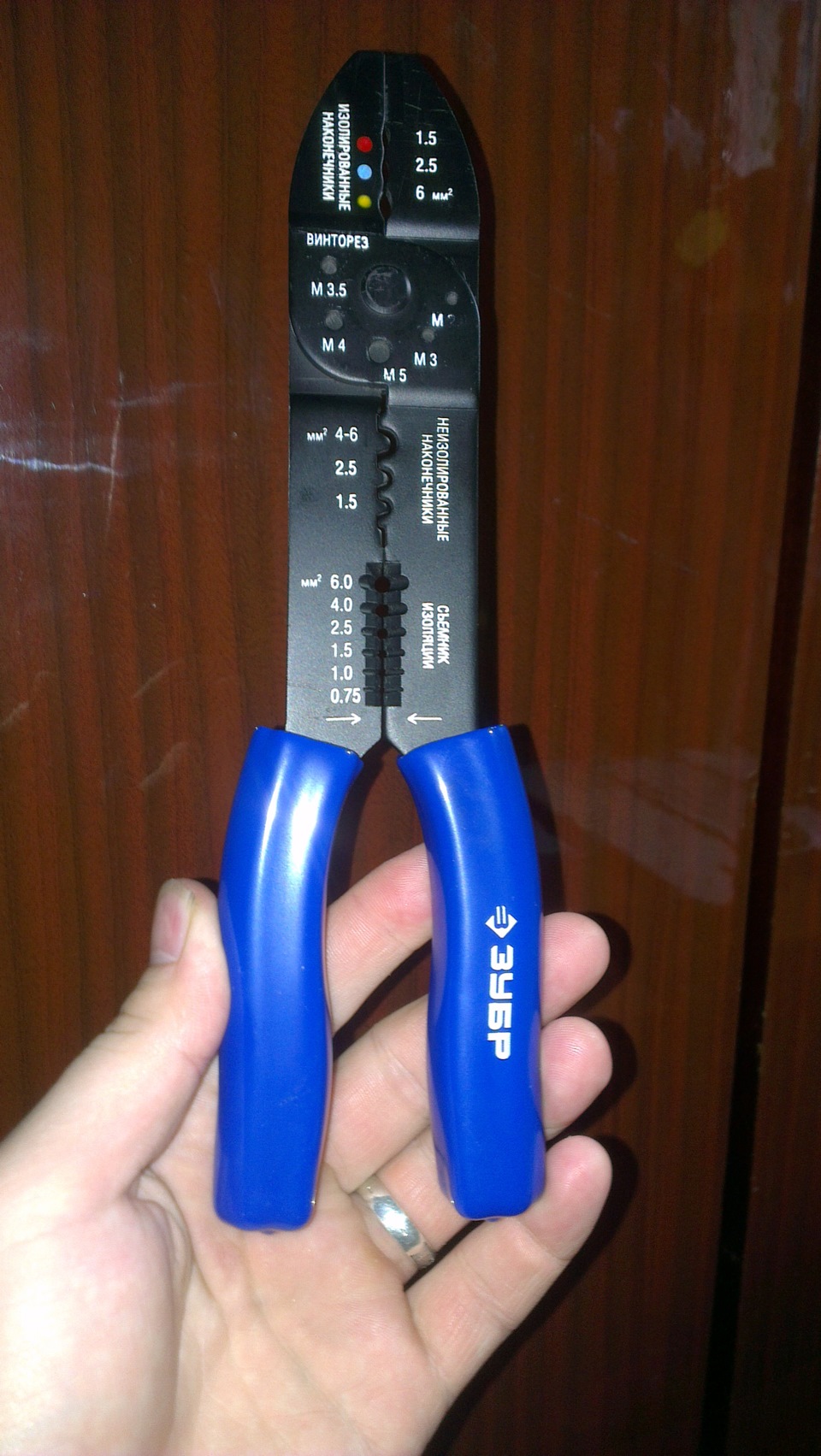

7. Зачищаем и соединяем провода согласно таблице Лямбд. Для всей этой операции я использовал вот эти электропассатижи.
8. После того как все провода будут на своих местах, надеваем заведомо надетые термотрубки на контакты. Чтобы она ровно покрыла весь контакт с проводами и резиновыми влагоуплотннителями. И, хотя в инструкции говорится про фен, берем зажигалку и аккуратно нагреваем термотрубку по всему контуру. В итоге получится вот такой образец.
9. Таким образом собираем все остальные провода.

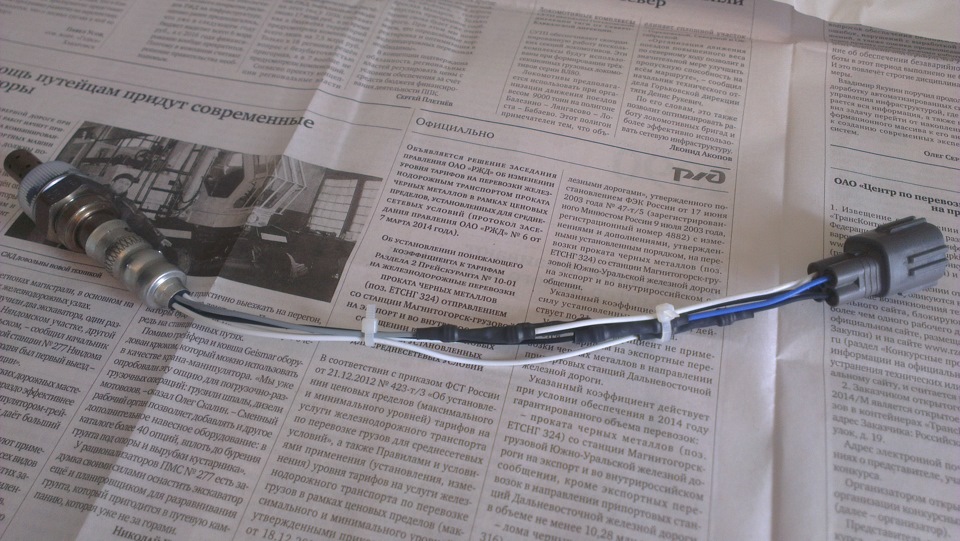

10. Берем два хомутика из набора и собираем провода в пучок.
11. Для надежности я еще прошелся изолентой по всему контуру.
12. Ставим на место новый Лямбда-зонд. И ставим обратно защиту на выпускной коллектор.
13. Заводим машину, и смотрим чтобы на панели не появился «ЧЕК». Если не появился — значит Вы сделали все правильно. Едем кататься! =)
После установки нового датчика я прогрел машину и поехал проверить как она себя будет вести. Сразу же что я заметил — это то что перестали появляться провалы скорости когда начинаешь трогаться, и она стала просто врать с места, чего не было до этого. Ну а что касается расхода топлива, так обязательно отпишусь когда смогу его замерить.
На этом всё!
Всем большое спасибо за внимание и терпение, что дочитали до конца!
Всем пока! =)
Всем большой привет. Делаю то что давно обещал. Рассказываю о расходе. =)
Сегодня получилось произвести замер топлива по трассе, немного города вошло в расход, но думаю это не критично.
В итоге расход топлива получился 8-9 литров на 100 км. При том что бензин заливаю марки 95. Такой расход топлива совсем приемлем для меня и моей машины. =)
Всем спасибо и Всем удачи на дорогах! =)
ЧТО ДЕЛАТЬ С НЕРАБОЧИМ ЛЯМБДА-ЗОНДОМ
ЧТО ДЕЛАТЬ С НЕРАБОЧИМ ЛЯМБДА-ЗОНДОМ
Ездить с неисправным кислородным датчиком нельзя. Машина теряет в динамике, повышается расход топлива. Поэтому автовладельцы меняют, чистят, устанавливают обманки или программно отключают лямбда-зонд. Какой из способов лучше? Разобрали плюсы и минусы каждого.
Заменить лямбда-зонд
Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять датчик лямбда-зонда. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе. Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд.
Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый. Работать надо осторожно, не срывая резьбу.
Если не уверены, что справитесь, обратитесь к специалистам. Где могут заменить лямбда-зонд? В любом автосервисе за небольшие деньги. Специалисты сделают работу качественно. Следующие 50 000–100 000 км оригинальный кислородный датчик отработает на отлично.
Преимущество установки нового датчика кислорода
Экономит топливо от 5 до 15%. Изношенность датчика влияет на расход топлива, поэтому установка нового вернет его в норму;
Улучшает работу двигателя;
Со 100% уверенностью оповещает о выходе из строя катализатора;
Уменьшает выброс вредных веществ.
Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. Если у машины отключен или выбит катализатор, замена лямбда-зонда не поможет. Поможет программное отключение — чип-тюнинг.
Очистить лямбда-зонд
Часто на кислородном датчике накапливается копоть, а внутри оседают продукты горения. Это мешает ему работать в полную силу. У машины пропадает тяга, снижается максимальная скорость и растет расход топлива. Один из вариантов решения проблемы — чистка лямбда-зонда.
Как проходит чистка кислородного датчика:
Перед чисткой зонда внимательно осмотрите его. Если есть повреждения, либо конструкция деформирована, то неисправность вряд ли связана с загрязнением. Если повреждений нет, то лямбда-зонд можно чистить.
Вам понадобится ортофосфорная кислота, которая хорошо разъедает накипь и очищает от сажи. Не используйте инструменты механической очистки: железная щетка, наждачная бумага, надфиль и прочее. Вы повредите слой из драгоценного металла, и датчик станет непригодным к использованию.
Снимите кислородный датчик с автомобиля и поместите в кислоту. Чтобы ускорить процесс, возьмите мягкую кисть и равномерно нанесите жидкость по всей поверхности.
Ортофосфорная кислота очищает лямбда-зонд за 15–25 минут. После промойте устройство теплой водой и тщательно высушите.
К сожалению, чистка помогает далеко не всегда.
Если ортофосфорные ванны не принесли результата, датчик следует заменить или отключить программно.
Установить обманку лямбда-зонда
Сломанный или некорректно работающий кислородный датчик невозможно починить, но можно заменить на дорогостоящий новый или установить обманку. Многие автовладельцы выбирают этот простой способ обмана электронного блока управления. При этом обманка посылает ЭБУ усредненный (похожий на рабочий) сигнал и компьютер думает, что все нормально. При этом пропадает весь смысл адаптивности двигателя. Компьютер не понимает насколько качественно готовится смесь и насколько экологичен выхлоп. Без нормального датчика ЭБУ сходит с ума, что приводит к повышенному расходу топлива и другим неприятностям.
Виды обманок на лямбда-зонд
Механическая обманка на лямбда-зонд. Эта универсальная запчасть устанавливается практически на все автомобили. Внутри нее есть мини-катализатор, через который проходят выхлопные газы. Там они немного очищаются и электронный блок управления получает заниженные значения вредных выбросов.
Электронная обманка на лямбда-зонд. Она специально программируется под определенную марку, объем и год выпуска автомобиля, что делает ее дороже механической. Присоединяют устройство к проводам, через которые значения корректируются до допустимых.
В обоих случаях сигналы с первого и второго кислородного датчика будут разными. ЭБУ примет эти показания за нормальную работу катализатора.
Плюсы и минусы установки обманки лямбда-зонда
Обманка лямбда-зонда погасит «Check Engine». Стоимость, по сравнению с другими решениями, небольшая, поэтому это самая популярная процедура.
Обманка на лямбда-зонд, в отличии от замены датчика или чип-тюнинга, не учитывает разные параметры и условия работы двигателя. Например, регулировку впрыска топлива. Поэтому при автоматической корректировке показания через какое-то время выйдут за пределы условно-нормальных снова вылезет ошибка Р0140 и загорится чек.
Отключить лямбда-зонд программно
После физического удаления катализатора программное отключение лямбда-зондов, стоящих после него, обязательный этап. Без адаптации находящийся после катализатора второй датчик передает неправильные показатели выхлопа, загорается чек и двигатель уходит в аварийный режим. Это чревато увеличенным расходом топлива и плохой динамикой.
Отключение лямбда-зонда программно
Отключение лямбда-зондов программно с помощью чип-тюнинга принесет приятные бонусы:
Увеличатся показатели мощности и крутящего момента;
Снизится расход топлива (по сравнению с аварийным режимом);
Улучшится тяга на низах;
Станет отзывчивей педаль газа;
Улучшится общая динамика автомобиля, разгон станет более резвым;
Переключения коробки передач будут более плавными;
Оптимизируется работа двигателя с включенным кондиционером, машина перестанет «тупить».
Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода
Главная страница » Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода
О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.
Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.
Принцип действия лямбда зонда
Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.
При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.
Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.
Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.
С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Электронная проверка лямбда зонда
Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.
Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.
Замена лямбда зонда
В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.
Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.
Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.
Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
Лямбда-зонд, описание, диагностика, проблемы.
Многие задаются вопросом зачем он вообще нужен, и зачастую наслушавшись безграмотных советов доморощенных *чиптюнеров* стремятся его разными способами удалить из системы. Не буду долго лить всякую теоретическую воду напишу кратко:
-для владельца авто он позволяет экономить бензин как гласит запись из каталога бош (см. рис.) при исправном двигателе, системе управления ну и собственно лямбда зонде (далее ЛЗ) это реальная экономия до 15% топлива, нетрудно посчитать это 1,5 л на 10 л!
-для экологии, ну этот пункт мы пропускаем, ввиду низкой экологической культуры на территории стран бывшего СНГ.
-для нас диагностов, его показания очень важны, так как дают очень много полезной информации о состоянии системы и двигателя в целом, что повышает качество наших выводов.
Описание
Датчики кислорода (см. Рис. 1) сегодня востребованы благодаря постоянно растущим жестким требованиям по токсичности выхлопных газов, и идут рука об руку с каталитическими конвертерами. Один датчик кислорода установлен в выпускном коллекторе непосредственно перед катализатором. Иногда второй датчик устанавливается в выхлопной системе после каталитического конвертера для того, чтобы обеспечить его максимальную эффективность.
Получаемая с датчиков информация, показывает, насколько полно происходит сгорание топлива в камерах двигателя внутреннего сгорания. Оптимальные показания получаются, когда соотношение воздуха к топливу составляет 14.7 : 1. Стехиометрическое соотношение воздух/топливо — это когда на 1 килограмм бензина приходится 14.7 килограмм воздуха, теоретически необходимого для полного сгорания. Фактор избыточного количества воздуха (λ-«лямбда») показывает отношение действительного количества воздуха (в смеси воздух+топливо) к теоретически необходимому. То есть λ = (действительная масса воздуха)/(теоретическая потребность в воздухе).
пояснение к рисунку, заводские сток машины все настраиваются под лямбда =1
спортсмены настраивают под лямбда 0,8-0,9
экономисты всех мастей под лямбда 1,05-1,10
те *чиптюнеры* которые вам пообещают что ваша машина будет валить как болид F1, и в тоже время будет экономной, вас обманывают, так как законы физики и химии никто не отменял!
Рисунок 3. Датчик кислорода в выхлопной трубе
1. Керамическое покрытие
2. Электроды
3. Контакты
4. контакты корпуса
5. Выхлопная труба
6. Керамическая поддерживающая оболочка (пористая)
7. Отработавшие газы
8. Наружный воздух.
Датчик кислорода представляет собой гальваническую ячейку (ячейку Нернста) с твёрдым электролитом. В качестве электролита используется газонепроницаемая керамика из диоксида циркония (ZrO2), стабилизированного оксидом иттрия (YO). C одной стороны (снаружи) он сообщается с выхлопными газами, а с другой (изнутри) — с атмосферой. На внешнюю и внутреннюю сторону керамики нанесены газопроницаемые электроды из тонкого слоя платины.
Платиновый электрод на наружной стороне работает как миниатюрный катализатор, поддерживающий в прилегающем слое поступающих выхлопных газов химические реакции, этот слой в состояние стехиометрического равновесия. Сторона чувствительной керамики, обращенная к отработавшим газам, во избежание ее загрязнения покрыта слоем пористой шпинелевой керамики (Шпинель — минералогическое название тетраоксида диалюминия-магния). Металлическая трубка со щелями предохраняет керамику от ударов и чрезмерных тепловых воздействий. Внутренняя полость сообщается с атмосферой и служит в качестве референсной (опорной) стороны датчика.
Работа датчика основана на принципе ячейки Нернста (гальванической ячейки). Керамический материал пропускает ионы кислорода при температурах от 350oC и выше. Разница в количестве кислорода с разных сторон чувствительной зоны датчика приводит к образованию электрического потенциала (напряжения) между этими двумя поверхностями (внутренней и внешней). Величина напряжения служит показателем того, на сколько количество кислорода на этих двух поверхностях различается. А количество остаточного кислорода в выхлопных газах точно соответствует пропорции между топливом и воздухом, поступающими в двигатель.
Широкополосный λ-датчик кислорода
Этот датчик также использует принцип ячейки Нернста, но устроен по-другому. Его конструкция подразумевает наличие двух камер (ячеек): измерительной и так называемой «насосной» (см. Рис. 7). Через маленькое отверстие в стенке насосной ячейки выхлопные газы попадают в измерительную камеру (диффузионную щель) в ячейке Нернста.
Таким образом, если обычные датчики используют напряжение на ячейке Нернста для прямого измерения и определения одного из двух состояний (λ>1 или λ
Но расстояние от выпускных клапанов газораспределительного механизма двигателя до места расположения датчика и значительное время реакции чувствительного элемента датчика приводят к некоторой инерционности системы, что не позволяет непрерывно поддерживать стехиометрический состав топливо-воздушной смеси. Практически, при работе двигателя на установившемся режиме, состав смеси постоянно отклоняется от стехиометрического в диапазоне ±2…3% с частотой 1…2раза в секунду. Этот процесс чётко прослеживается по осциллограмме напряжения выходного сигнала лямбда-зонда.
осциллограмма напряжения выходного сигнала исправного лямбда-зонда BOSCH.
Двигатель работает на холостом ходу. Частота переключения сигнала составляет
Проверка выходного сигнала датчика Измерение напряжения выходного сигнала лямбда-зонда блок управления двигателем производит относительно сигнальной «массы» датчика. Сигнальная «масса» двух- и четырёх-проводных лямбда-зондов BOSCH выведена через отдельный провод (провод серого цвета идущий от датчика) на разъём датчика. Сигнальная «масса» одно- и трёх-проводных лямбда-зондов BOSCH соединена с металлическим корпусом датчика и при установке датчика автоматически соединяться с «массой» автомобиля через резьбовое крепление датчика. Выведенная через отдельный провод на разъём датчика сигнальная «масса» лямбда-зонда в большинстве случаев так же соединена с «массой» автомобиля. Встречаются блоки управления двигателем, где провод сигнальной «массы» лямбда-зонда подключен не к «массе» автомобиля, а к источнику опорного напряжения. В таких системах, измерение напряжения выходного сигнала лямбда-зонда блок управления двигателем производит относительно источника опорного напряжения, к которому подключен провод сигнальной «массы» лямбда-зонда. Для просмотра осциллограммы напряжения выходного сигнала лямбда-зонда, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов осциллографа, чёрный зажим типа «крокодил» осциллографического щупа должен быть подсоединён к «массе» двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика (провод чёрного цвета идущий от датчика).
Осциллограмма напряжения выходного сигнала неисправного лямбда-зонда BOSCH.
Двигатель работает на холостом ходу. Частота переключения сигнала занижена и составляет
0,6Hz. Снижение частоты переключения выходного сигнала лямбда-зонда может быть вызвана возросшим временем перехода выходного напряжения зонда от одного уровня к другому из-за старения или химического отравления датчика. Неисправность может привести к раскачке частоты вращения двигателя на режиме холостого хода и к потере «приёмистости» двигателя. Ресурс датчика содержания кислорода в отработавших газах составляет 20 000…80 000 km. Из-за старения, выходное электрическое сопротивление лямбда-зонда снижается при значительно более высокой температуре чувствительного элемента до значения, при котором датчик приобретает способность отклонять опорное напряжение. Из-за возросшего выходного электрического сопротивления, размах выходного напряжения сигнала лямбда-зонда уменьшается. Стареющий лямбда-зонд легко можно выявить по осциллограмме напряжения его выходного сигнала на таких режимах работы двигателя, когда поток и температура отработавших газов снижаются. Это режим холостого хода и малых нагрузок. Практически, стареющий лямбда-зонд всё ещё работает на движущемся автомобиле, но как только нагрузка на двигатель снижается (холостой ход), размах сигнала быстро начинает уменьшаться вплоть до пропадания колебаний.
Осциллограмма напряжения выходного сигнала неисправного лямбда-зонда BOSCH. Двигатель работает на холостом ходу. Переключения выходного сигнала отсутствуют. Напряжение выходного сигнала стареющего лямбда-зонда при работе двигателя на холостом ходу становится почти стабильным, его значение становится близким опорному напряжению 300…600mV.
Уровень содержания кислорода в камере с атмосферным воздухом при этом оказывается значительно выше уровня содержания кислорода в выхлопных газах, вследствие чего зонд генерирует напряжение 1V положительной полярности. В случае разгерметизации лямбда-зонда, в камеру с атмосферным воздухом проникают отработавшие газы с низким содержанием кислорода. На режиме торможения двигателем (закрытая дроссельная заслонка при вращении двигателя с высокой частотой, подача топлива при этом отключена), в выхлопную систему двигателем выбрасывается почти чистый атмосферный воздух. В таком случае, уровень содержания кислорода в выхлопной системе резко возрастает и уровень содержания кислорода в атмосферной камере зонда оказывается значительно ниже уровня содержания кислорода в отработавших газах, вследствие чего зонд генерирует напряжение 1V отрицательной полярности. Блок управления двигателем в таком случае считает лямбда-зонд исправным, так как вскоре после пуска двигателя и прогрева, датчик отклонил опорное напряжение и снизил его до
Выходное напряжение зонда напряжением
0V свидетельствует о близком уровне содержания кислорода в отработавших газах и в разгерметизированой атмосферной камере зонда. На блок управления двигателем поступает сигнал зонда низкого уровня, что является для него свидетельством обеднённой топливовоздушной смеси. Вследствие этого, блок управления двигателем обогащает топливовоздушную смесь. Таким образом, разгерметизация лямбда-зонда приводит к значительному обогащению топливовоздушной смеси. При этом многие системы самодиагностики выявить данную неисправность зонда не способны.
Широкополосный лямбда-зонд Выходной сигнал широкополосного лямбда-зонда в отличие от двухуровневых зондов несёт сведения не только о направлении отклонения состава рабочей смеси от стехиометрического, но и о его численном значении. Анализируя уровень выходного сигнала широкополосного лямбда-зонда, блок управления двигателем рассчитывает численное значение коэффициента отклонения состава рабочей смеси от стехиометрического состава, что, по сути, является коэффициентом лямбда.
Для широкополосных зондов производства BOSCH Выходное напряжение чувствительного элемента зонда (чёрный провод относительно жёлтого провода) изменяется в зависимости от уровня содержания кислорода в отработавших газах и от величины и полярности электрического тока, протекающего по кислородному насосу зонда (красный провод относительно жёлтого). Блок управления двигателем генерирует и подаёт на кислородный насос зонда электрический ток, величина и полярность которого обеспечивает поддержание выходного напряжения чувствительного элемента зонда на заданном уровне (450 mV). Если бы двигатель работал на топливовоздушной смеси стехиометрического состава, то блок управления двигателем установил бы на красном проводе напряжение равное напряжению на жёлтом проводе, и ток протекающий через красный провод и кислородный насос зонда был бы равен нулю.
При работе двигателя на обеднённой смеси, блок управления двигателем на красный провод подаёт положительное напряжение относительно жёлтого провода, и через кислородный насос начинает течь ток положительной полярности. При работе двигателя на обогащенной смеси, блок управления изменяет полярность напряжения на красном проводе относительно жёлтого провода, и направление тока кислородного насоса так же изменяется на отрицательное. Величина тока кислородного насоса устанавливаемая блоком управления двигателем зависит от величины отклонения состава топливовоздушной смеси от стехиометрического состава. В электрическую цепь кислородного насоса включен измерительный резистор, падение напряжения на котором и является мерой уровня содержания кислорода в отработавших газах.
Проблемы
Проблема заключается в следующем, цена на новый ЛЗ сейчас очень высока. На рынках в магазинах сейчас очень часто попадаются бракованные, поддельные ЛЗ, в случае установки его в выпуск, обратно вернуть его уже весьма проблематично.
Из того что испытывалось, нагрев строительным феном ЛЗ до 350 С с подачей опорного напряжения 0,45 в никакой реакции (способ найден в инете!) на ламповом оссцилоскопе с высоким входным сопротивлением.
Но порадовало одно у чуствительного элемента ЛЗ есть емкость где то в районе 50-80 Пикофарад.
Другой более надежный способ рожденный опытом это берем газовый паяльник и нагреваем чуствительный элемент при этом разьем лямды подключен к эбу и смотрим на отклонение напряжения от опорного, в небольших пределах мы увидим отклонение что косвенно потверждает его исправность.
Меня интересуют варианты безустановочной диагностики ЛЗ. Буду рад любым идеям, даже самым бредовым на первый взгляд.
