Люфтомеры рулевого управления. Прибор для измерения суммарного люфта

При проведении инструментального контроля используются механические и электронные люфтомеры.

Механический люфтомер К-524

Механический люфтомер К-524 состоит из:

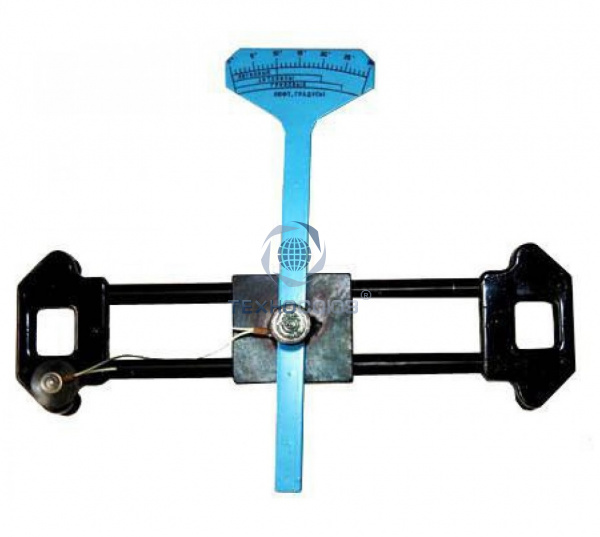

Рис. Общий вид люфтомера К-524 (Россия): 1 — угломерная шкала; 2 — верхний кронштейн; 3 — направляющие стержни; 4 — стопорный винт; 5 — кронштейн динамометра; 6 — установочная цапфа; 7 — нижний кронштейн; 8 — пружинный динамометр; 9 — прижим; 10 — упоры кронштейнов; 11 — фрикционная шайба; 12 — зажим каретки; 13 — резиновая нить; 14 — присос; 15 — поджимное кольцо; 16 — каретка; 17 — вороток прижима; а, Ь — вылеты направляющих стержней

Каретка с осью поворота угломерной шкалы выставляется в центр рулевого колеса путем уравнивания вылетов (а = b) стержней 3 относительно каретки. Этим обеспечивается неподвижность указательной нити-«стрелки» при повороте рулевого колеса и правильность измерения люфта.

Динамометр устанавливается на нижнем кронштейне и закрепляется стопорным винтом в таком положении, при котором при установке люфтомера на ободе рулевого колеса приложенное к нагрузочному устройству усилие пришлось бы на середину сечения обода.

Метод измерения суммарного люфта рулевого управления, выполняемого одним оператором, заключается в выявлении угла поворота рулевого колеса по угловой шкале люфтомера между двумя фиксированными положениями, которые определяются приложением к нагрузочному устройству поочередно в обоих направлениях одинаковых усилий, регламентируемых в зависимости от собственной массы оси автомобиля, приходящейся на управляемые колеса.

Таблица. Зависимость усилия, прилагаемого к ободу рулевого колеса, от массы автомобиля, приходящейся на управляемые колеса

При повороте управляемого колеса в случае приложения регламентируемого усилия на него фиксируемые положения должны соответствовать моменту начала поворота колеса, который определяется вторым оператором визуально или с помощью дополнительных средств (например, индикатора).

Пружинный динамометр люфтометра К-524 тарируется на заводе-изготовителе по совпадению риски 11 указателя с кромкой 6 крышки при нагрузке (1,00 + 0,08) кгс, после чего указатель пломбируется красной краской.

Рис. Пружинный динамометр люфтомера К-524 (вид в разрезе): 1 — корпус; 2 — пружина; 3 — чашка пружины; 4 — контргайка; 5 — крышка; 6 — кромка крышки; 7 — головка; 8 — шпилька; 9 — указатель; 10, 11, 12 — риски регламентируемых усилий 1,25; 1,0 и 0,75 кг соответственно

Электронный люфтомер ИСЛ-401

Электронный люфтомер ИСЛ-401 предназначен для измерения суммарного люфта рулевого управления легковых и грузовых автомобилей, автобусов методом прямого измерения угла поворота рулевого колеса относительно управляемых колес. Основным отличием люфтомера ИСЛ-401 от К-524 является наличие датчика, фиксирующего начало поворота колеса, а не динамометра, измеряющего усилие поворота.

Рис. Электронный люфтомер ИСЛ-401: а — основной блок; б — датчик момента трогания колеса; 1 — кнопка включения-выключения основного блока; 2 — дисплей показаний основного блока; 3 — кнопка сброса-повтора измерений; 4 — разъем кабеля для определения момента трогания управляемого колеса; 5 — упор датчика; 6 — место прижима опорной планки при установке датчика; 7 — флажок фиксатора опорной планки; 8 — опорная планка

Суммарным люфтом в рулевом управлении считается угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону от исходного положения, до положения, соответствующего началу их поворота в противоположную сторону.

Работа прибора основана на измерении суммарного люфта рулевого управления датчиком угла с отсечкой начала и конца отсчета по сигналам датчика начала поворота управляемого колеса.

В состав прибора входят два блока: основной блок и датчик момента трогания колеса.

Для измерения люфта рулевого управления транспортных средств, имеющих ось рулевой колонки, наклоненную под углом менее 30° к вертикальной оси, в комплект прибора входят тяга, присоска, которая через пружину связана со шнуром, и планка с отверстиями, позволяющая регулировать длину шнура тяги.

Процесс проверки рулевого управления с помощью люфтомера ИСЛ-401

Основной блок прибора устанавливается и фиксируется захватом за внешнюю сторону обода рулевого колеса проверяемого автотранспортного средства. Датчик момента трогания крепится на колесе так, чтобы он опирался контактным узлом на внешнюю вертикальную плоскость диска колеса, и подключается к основному блоку через разъем 4.

Прибор подключается к штатной электросистеме с помощью шнура со штекером, устанавливаемым в гнездо прикуривателя автомобиля, а при отсутствии прикуривателя — к клеммам аккумулятора автомобиля или внешнего источника постоянного тока напряжением 12…24 В. Допускается использование внешнего источника питания со стабилизированным напряжением 12 В и выходной мощностью не менее 20 Вт.

Датчик момента трогания устанавливается на управляемом колесе в следующем порядке. Удерживая корпус датчика в горизонтальном положении, следует приставить правый упор к плоскому участку поверхности диска управляемого колеса, нажать на опорную планку 8 в месте ее прижима, подвинуть левый упор 5 до касания аналогичного участка диска колеса с другой стороны относительно оси поворота колеса. При этом нижние концы опор датчика должны опираться в пол без скольжения. Далее следует подключить датчик к основному блоку через разъем 4 и расфиксировать опорную планку поворотом флажка 7 в положение «Откр.».

При замере люфта не допускается опирание упоров в покрышку колеса, так как это приводит к ошибочным результатам замеров. В местах касания упоров диск колеса должен быть чистым. Можно опирать упоры на декоративный колпак при условии, что он закреплен на диск без люфтов.

Затем следует включить прибор нажатием кнопки 1. При этом слышится звуковой сигнал, а на дисплее основного блока появляется надпись «ИСЛ-401». Прибор контролирует правильность функционирования датчика в исходном положении, и если требования удовлетворены, то на дисплее индицируется сообщение «ВРАЩАЕМ РУЛЬ ↑». Если в датчике обнаружится неисправность, то на дисплее индицируется одно из следующих сообщений: «АВАРИЯ ДАТЧИКА. ДМТ: 1-й КАНАЛ», или «АВАРИЯ ДАТЧИКА. ДМТ: 2-й КАНАЛ», или «ОБРЫВ ЦЕПИ Y1», или «ОБРЫВ ЦЕПИ Y2», указывающее на конкретную неисправность, либо: «ИЗМЕРЯТЬ НЕЛЬЗЯ! АККУМУЛЯТОР ТРЕБУЕТ ЗАРЯДКИ!», что говорит о заниженном напряжении питающего устройства.

Плавно, без рывков вращают рулевое колесо в направлении, указанном на дисплее (против хода часовой стрелки), до подачи прибором звукового сигнала, соответствующего положению «Люфт выбран».

При вращении рулевого колеса с закрепленным на нем основным блоком влево и при перемещении управляемого колеса датчик дает микропроцессору команду на начало отсчета угловой величины люфта. При этом слышится звуковой сигнал, а на дисплее изменится направление указывающей стрелки: «ВРАЩАЕМ РУЛЬ ↓».

По звуковому сигналу необходимо изменить направление вращения рулевого колеса на направление, указанное на дисплее (по ходу часовой стрелки). Через некоторое время звуковой сигнал выключится, а на дисплее появятся значения текущего угла в градусах.

Микропроцессор прибора анализирует скорость вращения рулевого колеса и при ее превышении автоматически отключает исполнительные устройства датчика и подает звуковой сигнал, а на дисплее появляется надпись «ВРАЩАЙ МЕДЛЕННЕЕ» и затем «ИЗМЕРЯЕМ СНОВА!». Для продолжения работы следует вернуть рулевое колесо в исходное положение (основной блок — в горизонтальной плоскости) и нажать кнопку 3. При ошибочном вращении рулевого колеса с основным блоком на дисплее появится надпись «ОШИБКА ВРАЩЕНИЯ!».

Рулевое колесо продолжают вращать до подачи прибором звукового и светового сигналов, соответствующих положению рулевого управления «Люфт выбран» и сообщающих оператору об окончании измерения. С этого момента измерение угла не производится, и оператор должен вернуть рулевое колесо в исходное положение.

На дисплее индицируется результат измерения: «S-й УГОЛ =…» и звучит сигнал, после которого оператор может нажать кнопку 3 для повторного измерения и продолжить работу или выключить питание прибора, нажав кнопку 1.

После выключения прибора на датчике надо зафиксировать опорную планку 8 в положении «Закр.».

По окончании всех измерений оператор отсоединяет разъем кабеля 4, соединяющего основной блок с датчиком, снимает прибор за ручки захвата с рулевого колеса и (при необходимости) заряжает аккумулятор.

Информация обрабатывается микропроцессором в основном блоке, а результат индицируется на однострочном дисплее основного блока.
