Делаем магнитный держатель видеорегистратора

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

Это собственно не инструкция по изготовлению держателя под конкретную модель регистратора, а скорее просто демонстрация принципа… подхода к замене стандартного держателя с присоской на магнитный для любого используемого девайса…

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

В моем случае присоска регистратора после нескольких месяцев эксплуатации и периодических снятий на ночь зимой, слегка подустала и перестала уже с прежней уверенностью держаться на стекле.

Почитав несколько отчетов в сообществе об изготовлении держателей с использованием неодимовых магнитов, я сделал кронштейн крепления к зеркалу под мою модель регистратора…

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

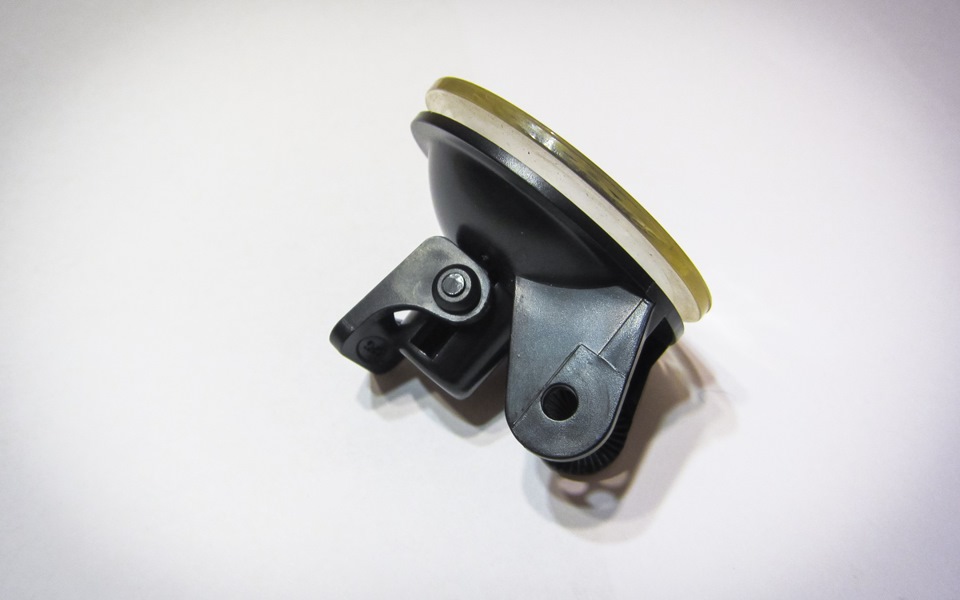

Крепежный кронштейн состоит из элемента жестко сидящего в корпусе и части с присоской.
Элементы соединены затягиваемым винтом, позволяющим выставлять горизонтальный уровень наклона регистратора.

Вместо верхней части с присоской:

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

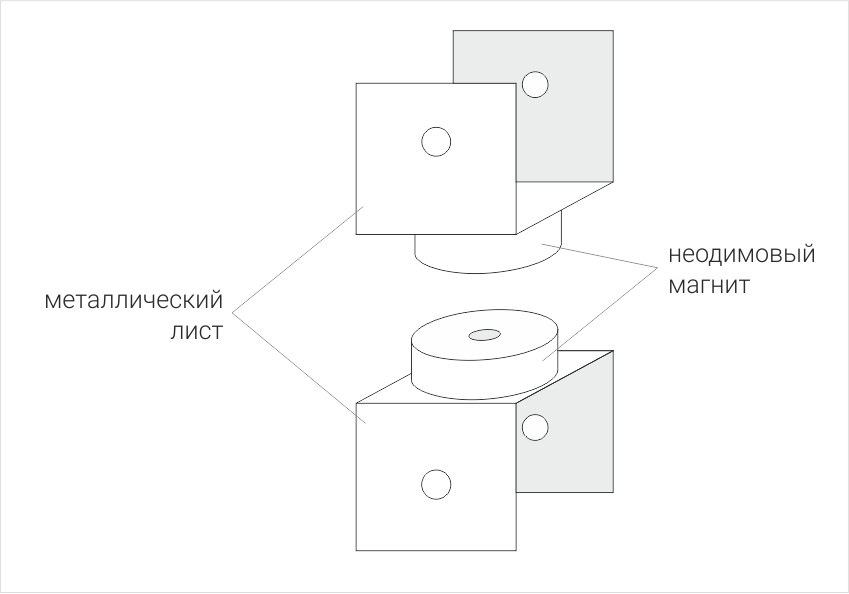

был изготовлен элемент состоящий из двух П-образных металлических лепестков с прикрученными к ним магнитами:

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

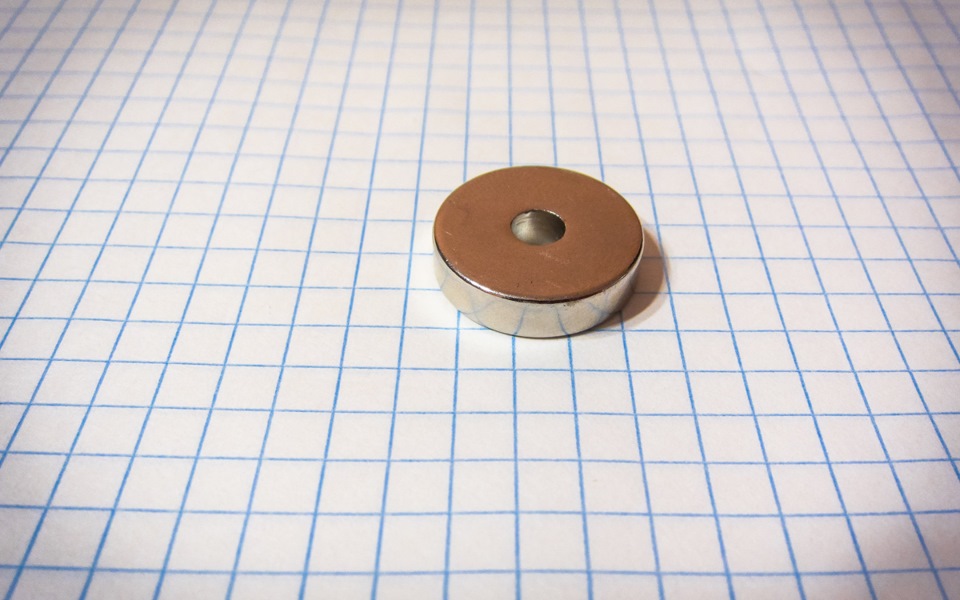

Были заказаны неодимовые магниты D20xd5x5 мм:

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

Металлические элементы вырезал из корпуса то ли старого компьютерного CD-привода, то ли блока питания.
Магниты были прикручены к П-образным элементам, затем элементы обмазаны попавшейся под руку резиной sugru и окрашены.
Кронштейн салонного зеркала авто, соответственно был «испорчен» двумя отверстиями для крепежа (второй винтик понабился для удержания верхнего П-образного элемента под определенным углом к стеклу).

Магнитный держатель для регистратора в автомобиль. Смотреть фото Магнитный держатель для регистратора в автомобиль. Смотреть картинку Магнитный держатель для регистратора в автомобиль. Картинка про Магнитный держатель для регистратора в автомобиль. Фото Магнитный держатель для регистратора в автомобиль

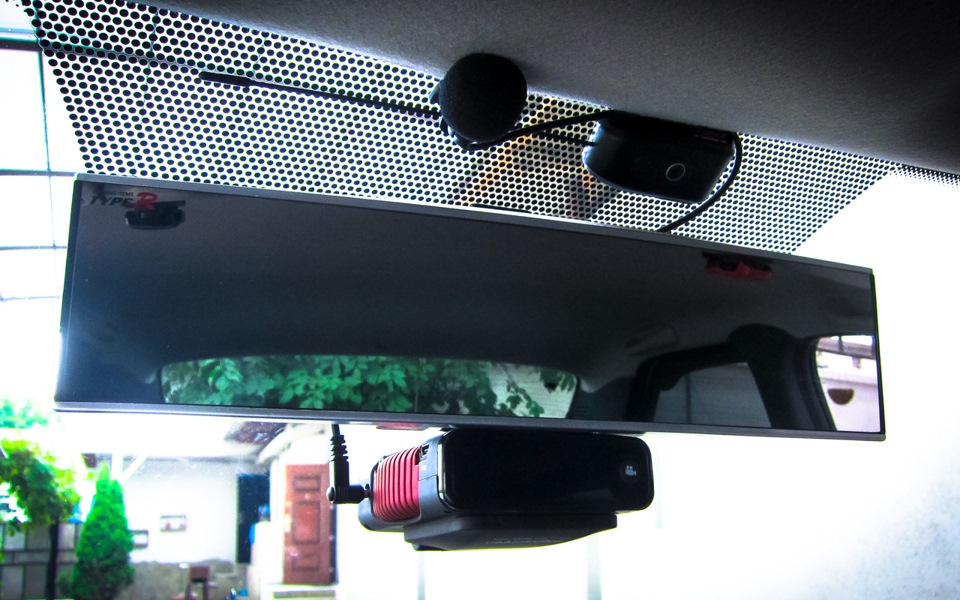

В итоге простое и быстро разъединяемое крепление.
По прочности получилось пожалуй даже несколько с перебором
(у производителя написано, что усилие на отрыв одного такого магнита — 6 кг).
