Магнитный сверлильный станок мс 36 авто
МС-36 Станок сверлильный магнитный. (Станок сверлильный на магнитном основании)
Описание, характеристики, схемы
Сведения о производителе сверлильного магнитного станка МС-36
ЗАО «Научно-производственное объединение «Вектор»: Беларусь, г. Гродно, https://industry.by
Магнитные сверлильные станли производства ЗАО НПО Вектор:
Сверлильный станок на магнитном основании. Общие сведения
Сверлильный станок на магнитном основании представляет собою небольшое портативное устройство, которое может крепиться к любым металлическим поверхностям.
Для неровных, либо неустойчивых поверхностей, на которых магнитная плита не способна обеспечить полноценную фиксацию, предусмотрены специальные вспомогательные адаптеры – вакуумные и цепные фиксаторы.
Преимущества переносных магнитных сверлильных станков перед стационарными:
Магнитные сверлильные станки наиболее востребованы в сферах промышленности, строительства, судостроительной отрасли, где необходим монтаж стальных конструкций и трубопроводов с жесткими условиями работы. Такие станки на магнитном основании без проблем могут крепиться к любым поверхностям – горизонтальным, наклонным либо вертикальным, чему способствует использование фиксирующих магнитов мощностью до 26 кН.
В зависимости от функционального предназначения конкретного станка на него могут устанавливаться либо стандартные спиралевидные сверла и корончатые фрезы, с помощью которых могут создаваться отверстия диаметром до 32 миллиметров, либо усиленные корончатые сверла или корончатые фрезы, для сверления толстых поверхностей, либо создания больших отверстий диаметром до 150 миллиметров.
Сверлильная переносная машина на магнитном основании способна выполнять следующие операции:
МС-36 Станок сверлильный на магнитном основании. Назначение и область применения
Cтанок сверлильный магнитный МС-36 на магнитном основании предназначен для сверления, зенкования отверстий в условиях, где применение стационарного оборудования является невозможным.
Применяется для ремонта крупногабаритной техники, станков и технологического оборудования, в промышленности, в производстве металлических конструкций.
Применяется в полевых условиях при ремонте военной и специальной техники, судостроении, строительстве мостов и других работах.
Наименьший из модельного ряда станок сверлильный магнитный станок МС-36 обладает следующими преимуществами:
Применена новая технология обмотки ротора, устойчивая к работам на предельных нагрузках.
При их использовании без труда выполняются сквозные отверстия до 50 мм.
В статье приняты следующие сокращения:
Помехоустойчивость машин соответствует требованиям СТБ ЕН 55014-2.
Индустриальные радиопомехи соответствуют требованиям СТБ ЕН 55014-1.
Закрепление машины за конкретным исполнителем отражается в разделе 7 настоящего РЭ.

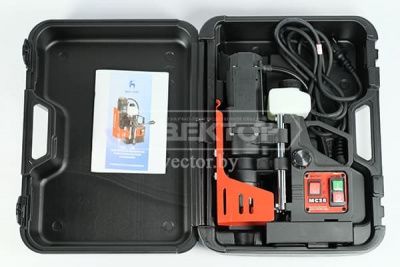

Состав комплекта ПРО (переносное ремонтное оборудование)
Специальный комплект (комплектуется по согласованию с Заказчиком)

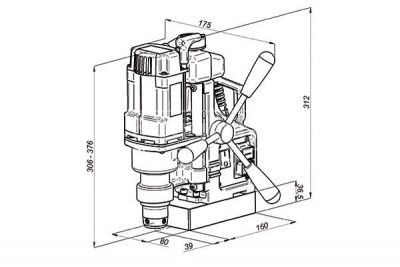

Габаритные размеры магнитного сверлильного станка МС-36
Габаритные размеры магнитного сверлильного станка мс-36

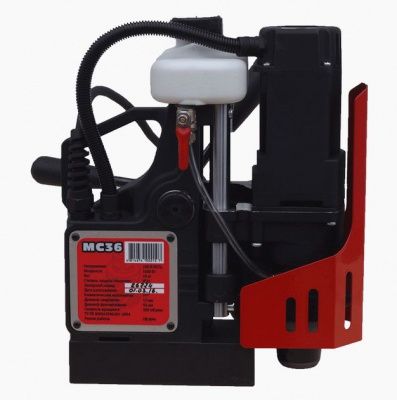

Общий вид магнитного сверлильного станка МС-36
Фото магнитного сверлильного станка мс-36
Фото магнитного сверлильного станка мс-36
Панель управления магнитного сверлильного станка МС-36
Панель управления магнитного сверлильного станка мс-36
Устройство и работа магнитного сверлильного станка МС-36
Магнитный сверлильный станнок МС-36 представляет собой электрическую сверлильную машину с электромагнитным креплением к базовой поверхности.
Основой конструкции станка является корпус. Для крепления станка на базовой поверхности служит электромагнитное основание. На корпусе смонтирован привод станка, перемещающийся по направляющим суппорта. Перемещение привода осуществляется посредством вращения рукояток управления подачей через механизм привода подачи.
На корпусе станка смонтирована панель управления. Выключатель электромагнитного основания МАГНИТ одновременно служит общим выключателем станка. Для управления двигателем служит выключатель МОТОР.
Зеленая клавиша с символом I запускает двигатель, а красная с символом О служит для выключения двигателя. Включение питания двигателя невозможно без предварительного включения электромагнитного основания.
Внутри корпуса, за панелью управления, смонтирован электронный блок управления. Выполняет следующие функции:
Электромагнитное основание обеспечивает крепление станка к базовой поверхности с силой, гарантирующей уверенную работу оборудования и безопасность оператора при толщине базовой поверхности более 10 мм. Необходимо помнить, что при толщине метала менее 10 мм фиксации кнопки Старт не происходит. Для работы в этой ситуации необходима ручная фиксация кнопки. Такой тип крепления делает возможным выполнение отверстий, как в нормальном положении, так и в нетипичных позициях, например, при закреплении станка к стальной вертикальной стенке или стальному перекрытию. При этом необходимо, с целью соблюдения техники безопасности, закрепить машину страховочной цепью, входящей в комплект поставки.
Сборочная схема сверлильного магнитного станка МС-36
Сборочная схема магнитного сверлильного станка мс-36
Обозначение основных частей сверлильного станка МС-36 (WRT-0440-10-20-00-0)
Электрооборудование и электрическая схема сверлильного станка на магнитном основании МС-36
электрическая схема магнитного сверлильного станка мс-36
Эксплуатационные ограничения сверлильного станка на магнитном основании МС-36
Машина должна подключаться к сети переменного тока напряжением 220В с защитным контуром (заземление) и имеющей в своём составе выключатель автоматический дифференциальный (дифавтомат) типа АД… со следующими характеристиками:
230В 50 Гц №14 In≤16А IΔn=30мА)
В случае работ на открытых площадках электропитание станка должно производиться от автотрансформатора с вышеуказанным вариантом подключения. Параметры питающей сети должны соответствовать техническим характеристикам станка.
Машина предназначена для работы в следующих условиях:
После хранения или транспортирования станка при низких температурах с последующим вносом в помещение с более высокой температурой для эксплуатации, необходимо выдержать машину при данной температуре не менее 4-6 часов (в зависимости от величины разности температур) необходимых для удаления влаги (инея, росы).
При выполнении работ на немагнитных материалах и деталях, имеющих недостаточную площадь для установки магнитного основания станка, использовать стальные пластины толщиной 10 мм, надёжно прикрепив их к обрабатываемым деталям.
МС-36 Станок сверлильный магнитный. Видеоролик.
МС-36 Станок сверлильный магнитный. (Станок сверлильный на магнитном основании)
Описание, характеристики, схемы
Сведения о производителе сверлильного магнитного станка МС-36
ЗАО «Научно-производственное объединение «Вектор»: Беларусь, г. Гродно, https://industry.by
Магнитные сверлильные станли производства ЗАО НПО Вектор:
Сверлильный станок на магнитном основании. Общие сведения
Сверлильный станок на магнитном основании представляет собою небольшое портативное устройство, которое может крепиться к любым металлическим поверхностям.
Для неровных, либо неустойчивых поверхностей, на которых магнитная плита не способна обеспечить полноценную фиксацию, предусмотрены специальные вспомогательные адаптеры – вакуумные и цепные фиксаторы.
Преимущества переносных магнитных сверлильных станков перед стационарными:
Магнитные сверлильные станки наиболее востребованы в сферах промышленности, строительства, судостроительной отрасли, где необходим монтаж стальных конструкций и трубопроводов с жесткими условиями работы. Такие станки на магнитном основании без проблем могут крепиться к любым поверхностям – горизонтальным, наклонным либо вертикальным, чему способствует использование фиксирующих магнитов мощностью до 26 кН.
В зависимости от функционального предназначения конкретного станка на него могут устанавливаться либо стандартные спиралевидные сверла и корончатые фрезы, с помощью которых могут создаваться отверстия диаметром до 32 миллиметров, либо усиленные корончатые сверла или корончатые фрезы, для сверления толстых поверхностей, либо создания больших отверстий диаметром до 150 миллиметров.
Сверлильная переносная машина на магнитном основании способна выполнять следующие операции:
МС-36 Станок сверлильный на магнитном основании. Назначение и область применения
Cтанок сверлильный магнитный МС-36 на магнитном основании предназначен для сверления, зенкования отверстий в условиях, где применение стационарного оборудования является невозможным.
Применяется для ремонта крупногабаритной техники, станков и технологического оборудования, в промышленности, в производстве металлических конструкций.
Применяется в полевых условиях при ремонте военной и специальной техники, судостроении, строительстве мостов и других работах.
Наименьший из модельного ряда станок сверлильный магнитный станок МС-36 обладает следующими преимуществами:
Применена новая технология обмотки ротора, устойчивая к работам на предельных нагрузках.
При их использовании без труда выполняются сквозные отверстия до 50 мм.
В статье приняты следующие сокращения:
Помехоустойчивость машин соответствует требованиям СТБ ЕН 55014-2.
Индустриальные радиопомехи соответствуют требованиям СТБ ЕН 55014-1.
Закрепление машины за конкретным исполнителем отражается в разделе 7 настоящего РЭ.
Состав комплекта ПРО (переносное ремонтное оборудование)
Специальный комплект (комплектуется по согласованию с Заказчиком)
Габаритные размеры магнитного сверлильного станка МС-36
Габаритные размеры магнитного сверлильного станка мс-36
Общий вид магнитного сверлильного станка МС-36
Фото магнитного сверлильного станка мс-36
Фото магнитного сверлильного станка мс-36
Панель управления магнитного сверлильного станка МС-36
Панель управления магнитного сверлильного станка мс-36
Устройство и работа магнитного сверлильного станка МС-36
Магнитный сверлильный станнок МС-36 представляет собой электрическую сверлильную машину с электромагнитным креплением к базовой поверхности.
Основой конструкции станка является корпус. Для крепления станка на базовой поверхности служит электромагнитное основание. На корпусе смонтирован привод станка, перемещающийся по направляющим суппорта. Перемещение привода осуществляется посредством вращения рукояток управления подачей через механизм привода подачи.
На корпусе станка смонтирована панель управления. Выключатель электромагнитного основания МАГНИТ одновременно служит общим выключателем станка. Для управления двигателем служит выключатель МОТОР.
Зеленая клавиша с символом I запускает двигатель, а красная с символом О служит для выключения двигателя. Включение питания двигателя невозможно без предварительного включения электромагнитного основания.
Внутри корпуса, за панелью управления, смонтирован электронный блок управления. Выполняет следующие функции:
Электромагнитное основание обеспечивает крепление станка к базовой поверхности с силой, гарантирующей уверенную работу оборудования и безопасность оператора при толщине базовой поверхности более 10 мм. Необходимо помнить, что при толщине метала менее 10 мм фиксации кнопки Старт не происходит. Для работы в этой ситуации необходима ручная фиксация кнопки. Такой тип крепления делает возможным выполнение отверстий, как в нормальном положении, так и в нетипичных позициях, например, при закреплении станка к стальной вертикальной стенке или стальному перекрытию. При этом необходимо, с целью соблюдения техники безопасности, закрепить машину страховочной цепью, входящей в комплект поставки.
Сборочная схема сверлильного магнитного станка МС-36
Сборочная схема магнитного сверлильного станка мс-36
Обозначение основных частей сверлильного станка МС-36 (WRT-0440-10-20-00-0)
Электрооборудование и электрическая схема сверлильного станка на магнитном основании МС-36
электрическая схема магнитного сверлильного станка мс-36
Эксплуатационные ограничения сверлильного станка на магнитном основании МС-36
Машина должна подключаться к сети переменного тока напряжением 220В с защитным контуром (заземление) и имеющей в своём составе выключатель автоматический дифференциальный (дифавтомат) типа АД… со следующими характеристиками:
230В 50 Гц №14 In≤16А IΔn=30мА)
В случае работ на открытых площадках электропитание станка должно производиться от автотрансформатора с вышеуказанным вариантом подключения. Параметры питающей сети должны соответствовать техническим характеристикам станка.
Машина предназначена для работы в следующих условиях:
После хранения или транспортирования станка при низких температурах с последующим вносом в помещение с более высокой температурой для эксплуатации, необходимо выдержать машину при данной температуре не менее 4-6 часов (в зависимости от величины разности температур) необходимых для удаления влаги (инея, росы).
При выполнении работ на немагнитных материалах и деталях, имеющих недостаточную площадь для установки магнитного основания станка, использовать стальные пластины толщиной 10 мм, надёжно прикрепив их к обрабатываемым деталям.
МС-36 Станок сверлильный магнитный. Видеоролик.
Магнитный сверлильный станок Вектор МС-36
Магнитно-сверлильный станок МС-36 позволяет сверлить отверстия до 40 мм кольцевой фрезой.
Ключевые особенности
От аналогичных моделей того же класса магнитно-сверлильный станок МС-36 отличается некоторыми ключевыми особенностями:
Эти и некоторые другие особенности магнитно-сверлильного станка МС-36 позволяют выполнять отверстия в металле диаметром до 50 мм с помощью корончатых сверл.
Комплектация
Комплектация магнитно-сверлильного станка МС-36 включает:
Устройство и работа магнитного сверлильного станка МС-36
Магнитный сверлильный станнок МС-36 представляет собой электрическую сверлильную машину с электромагнитным креплением к базовой поверхности.
Основой конструкции станка является корпус. Для крепления станка на базовой поверхности служит электромагнитное основание. На корпусе смонтирован привод станка, перемещающийся по направляющим суппорта. Перемещение привода осуществляется посредством вращения рукояток управления подачей через механизм привода подачи.
На корпусе станка смонтирована панель управления. Выключатель электромагнитного основания МАГНИТ одновременно служит общим выключателем станка. Для управления двигателем служит выключатель МОТОР.
Зеленая клавиша с символом I запускает двигатель, а красная с символом О служит для выключения двигателя. Включение питания двигателя невозможно без предварительного включения электромагнитного основания.
Внутри корпуса, за панелью управления, смонтирован электронный блок управления. Выполняет следующие функции:
Электромагнитное основание обеспечивает крепление станка к базовой поверхности с силой, гарантирующей уверенную работу оборудования и безопасность оператора при толщине базовой поверхности более 10 мм. Необходимо помнить, что при толщине метала менее 10 мм фиксации кнопки Старт не происходит. Для работы в этой ситуации необходима ручная фиксация кнопки. Такой тип крепления делает возможным выполнение отверстий, как в нормальном положении, так и в нетипичных позициях, например, при закреплении станка к стальной вертикальной стенке или стальному перекрытию. При этом необходимо, с целью соблюдения техники безопасности, закрепить машину страховочной цепью, входящей в комплект поставки.
Сборочная схема сверлильного магнитного станка МС-36
Обозначение основных частей сверлильного станка МС-36 (WRT-0440-10-20-00-0)
Электрооборудование и электрическая схема сверлильного станка на магнитном основании МС-36
Эксплуатационные ограничения сверлильного станка на магнитном основании МС-36
Машина должна подключаться к сети переменного тока напряжением 220В с защитным контуром (заземление) и имеющей в своём составе выключатель автоматический дифференциальный (дифавтомат) типа АД… со следующими характеристиками:
230В 50 Гц №14 In≤16А IΔn=30мА)
В случае работ на открытых площадках электропитание станка должно производиться от автотрансформатора с вышеуказанным вариантом подключения. Параметры питающей сети должны соответствовать техническим характеристикам станка.
Машина предназначена для работы в следующих условиях:
После хранения или транспортирования станка при низких температурах с последующим вносом в помещение с более высокой температурой для эксплуатации, необходимо выдержать машину при данной температуре не менее 4-6 часов (в зависимости от величины разности температур) необходимых для удаления влаги (инея, росы).
При выполнении работ на немагнитных материалах и деталях, имеющих недостаточную площадь для установки магнитного основания станка, использовать стальные пластины толщиной 10 мм, надёжно прикрепив их к обрабатываемым деталям.
Магнитный сверлильный станок Вектор МС-36 Авто
Магнитный сверлильный станок МС-36 Авто позволяет сверлить отверстия до 36мм кольцевой фрезой.
Европейские материалы и качество, надежность — это визитная карточка белорусского предприятия ЗАО НПО «ВЕКТОР», выпускающего МС-36 АВТО, в котором воплощены новейшие технические решения на сегодняшний день является недосягаемым для конкурентов как по своим техническим параметрам, так и по такому важному показателю как стоимость выполнения одного отверстия.
МС-36 Авто оснащенный многими передовыми системами, является идеальным решением, отличительной чертой которой является экономичность при сверлении большого количества отверстий диаметром до 36 мм и максимальной глубине до 51 мм.
Компактная и жесткая конструкция с ультра-легким весом всего 13,5 кг и идеальное сочетание крутящего момента и скорости вращения шпинделя сокращает время обработки фрезами TCT и HSS. Вся работа инструмента управляется новейшей интеллектуальной системой, обеспечивая отличную производительность и безопасность работника.
Благодаря система направляющих Вы получаете необычайную жесткость, а также избавляет Вас от обслуживания. Высочайшее качество магнитного основания позволило уменьшить толщину рабочей поверхности до 6 мм. Приобретая магнитный сверлильный станок МС-36 Авто Вы получаете встроенную систему защиты фрез. Мы позаботились о безопасности и увеличили объем охлаждающего масла.
Электромагнитное основание с увеличенной силой притяжения к неровным поверхностям (система MFSC) упрощает работу тем самым получаете легкость и комфортность сверления в самых различных плоскостях. Система защиты от перегрузки позволяет работать с инструментом в самых суровых условиях. Впервые применена специальная обмотка ротора, устойчивая к работам на предельных нагрузках.
Демонстрация работы
Сверление диаметром до 36 мм
Сверление заготовок толщиной от 6 мм
Автоматическая подача
Магнитный сверлильный станок МС-36 (МС-1)
Есть вопрос?
Задайте его не покидая сайт!
Для этого достаточно связаться с
с нашим консультантом
Станок МС-36 ввиду небольших габаритных размеров позволяет выполнять работы в местах с ограниченным пространством. В стандартной комплектации имеет интегрированную систему подачи СОЖ. Характеризуется высокой надежностью и неприхотливостью в обслуживании. На станке используются только корончатые сверла Weldon 19.
Впервые применена специальная обмотка ротора, устойчивая к работам на предельных нагрузках.
Наименьшая из модельного ряда машина сверлильная машина МС-36 обладает следующими дополнительными характеристиками:
Входит в комплект поставки:
Дополнительно для сверления отверстий необходимо приобрести корончатые сверла диаметром от 12 до 40 мм.
Так же вы можете купить:
Крепление инструмента:
