Маленькая буржуйка для авто
Буржуйка мечты
Доброго здравия, Уважаемые гаражники и не только!
Не мог привыкнуть к зимним условиям обслуживания своего авто (холодно однако) с буржуйкой ПОВ 57. А ещё хуже — частого подкидывания дров в топку этой маленькой обжоры. Постоянно на «фоксе», вдруг прошляпишь момент… Собственно, сидя в яме под машиной тепла нет совсем. Оно и понятно, сначала прогреваю второй этаж, и только спустя 1,5-2 часа комфорт приходит на первый. За эти пару часов подходил к ПОВ 57 раз 10, не меньше, конечно жалко времени и ресурсов, т.к. материал для топки строго лимитирован длиной в 25 см. Если больше, ручной пилой урезал излишки длины, а это лишний мусор на полу, на плитке с древесными опилками легко поскользнуться. Даже для повышения КПД убрал колосники и забрасывал поленья через верхнюю, снимаемую крышку буржуйки. Это также хлопотно, вертикальные брёвна не хотели быстро разгораться. Короче, надеюсь вы понимаете крик моего недовольства… Давно вынашивал план замены своей малышки ПОВ57 на полноценную печь и вот оно чудо, приобрёл баллон 100 л. метровой длины. Штудировал YouTube с вариантами сварки печи из газовых баллонов.
Работа закипела, к счастью супруга подарила к днюхе всяких-разных отрезных и шлифовальных кругов, сварочных электродов, кое-какой инструмент. С металлом по серьёзному никогда ранее не соприкасался, сварочник приобрёл в прошлом году. Максимум из объёмного сварил пламягаситель для ПОВ57 (есть на фото).

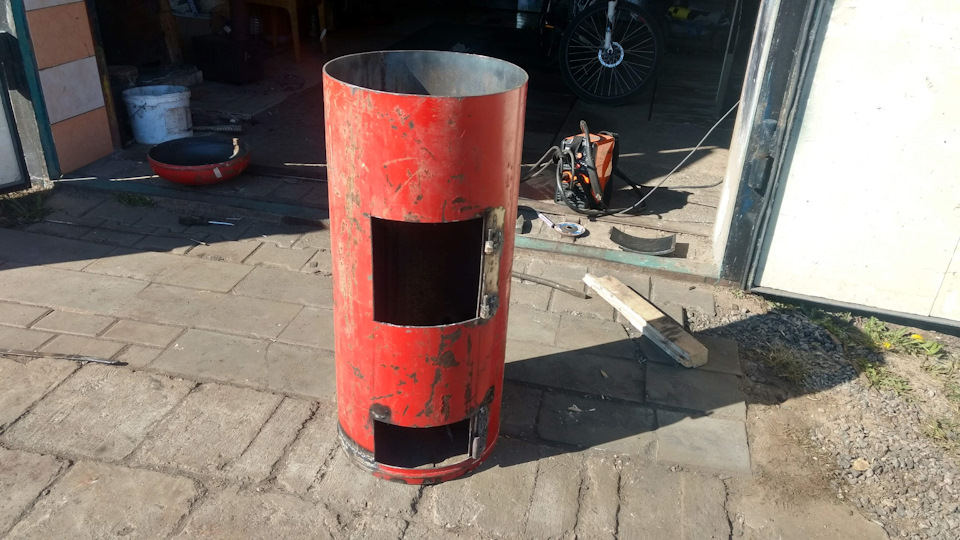

В отверстие баллона залил 80 л. воды, вырезал боковые овальные части, окна топки и зольника, сразу наварил навесы.
В нижней части, для поддержки колосников к стенкам приварил две параллельные арматурины 20 мм. толщиной. Колосники сделал съёмными из них же, для быстрого демонтажа разрезал по полам.

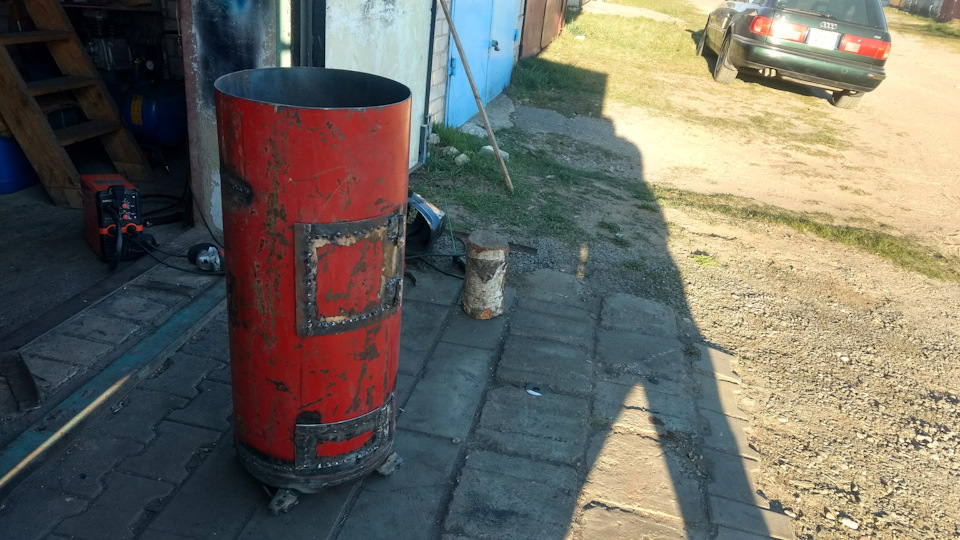

Над овальной частью под зольник наварил круглую пластину, так сказать, поднял пол, для облегчения выбираемой золы, также приварил ножки из уголков. С низом буржуйки закончено.
Вот здесь начинались танцы с бубном: долго не мог решить с верхним вариантом принудительного обдува помещения. Подсмотрел у приятеля в соседнем гараже, с одной стороны вентилятор вдувает холодный воздух, с другой, проходя через печь с ввареной трубой, выходит тёплый. А ещё малость перекрыл выход пламени металлической пластиной. Конечно не уверен в выбранном пути, если что-то пойдёт не так, обрежу эту пластину на…рен.
40 чертежей с фото по изготовлению печи из металла для гаража своими руками
Требования к температуре в гараже отличаются от тех, что предъявляются к дому, ведь человек долгое время находится здесь лишь при проведении каких-то работ с автомобилем, а в остальное время тут находится лишь само транспортное средство. Тем не менее, для хранения машины определенная температура все же должна поддерживаться, поэтому печь длительного горения для гаража по-прежнему актуальна, особенно – для регионов с холодным климатом. Такой отопительный прибор несложно сделать своими руками.
Печь длительного горения для гаража
Какой обогреватель лучше для гаража
Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.
Такую горелку можно приладить к любой дровяной печке
Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.
Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:
Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.
Преимущества и недостатки
Основные достоинства:
Среди недостатков выделяют:
Современные газовые печи разработаны с учетом недостатков. Газовые печи каталитического типа не используют сжигание топлива при работе. Для лучшего и ответственного выбора потребуется знание видов устройств для отопления гаража.
Пример газового обогревателя для гаража
Делаем экономичную буржуйку на дровах
Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.
В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.
Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения
Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.
Для изготовления источника тепла понадобятся следующие материалы:
Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.
Подготовительные работы
Подготовительные работы предполагают:
Только после этого приступают к основным работам.
Чертежи и размеры
Каждый элемент конструкции предварительно продумывают, определяясь с размерами:
Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.
О полезных доработках железной печки
Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.
Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.
Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.
Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.
На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию
Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.
Тепловая пушка на твердом топливе
Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.
Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:
Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:
Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.
Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.
Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров
Как сделать гаражную печь из баллона
Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.
Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.
Дальнейшие работы выполняем в таком порядке:
Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.
Подключение к водяному отоплению
Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.
Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос
Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.
Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.
Лучшие модели
По отзывам покупателей, составлен наш рейтинг лучших моделей газовых печей для гаража.
| Модель | Характеристики | Цена |
| Газовая тепловая пушка MASTER BLP 33 M | Наиболее подходит для обогрева большого бокса. Мощность отопителя 18 до 33 кВт. В течение 60 минут обеспечивает поток воздуха 1000 м3. |
Устойчива к перепадам подачи электроэнергии. Ручная система поджига пламени. При нормальных условиях работы расход газа от 2,4 кг за час. Минимальное давление подходящего газа от 0,75 Бар. Вес пушки 9 кг
Потребляет газа при работе в течение часа от 0,5 м3, диаметр выпуска дымохода 80 мм. Масса 31 кг.
Габариты – длина 220 мм, ширина 600 мм, высота 630 мм.
Предназначена для настенного крепления. Закрытая камера сгорания газа.
Поставляется с встроенным вентилятором и коаксикальной трубой.
Система розжига пламени ручная.
За 60 мин работы расходуется 200 мг топлива.
Давление поступающего газа – 30 Бар
Минимальная тепловая мощность 1,5 кВт.
Работает на пропан – бутане.
За 60 минут работы расходуется до 0,3 кг газа.
Максимальная мощность 2 кВт.
Управление механическое с ручным розжигом.
Площадь помещения 22 м2.
Самые простые конструкции можно выполнить самостоятельно из подручных материалов.
Печь для гаража на отработанном масле
Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).
Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:
Сборка чудо-печки чрезвычайно проста и делается по чертежу:
Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике
Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Особенности эксплуатации
Важно перед использование газовых печей в гараже убедится в исправности вентиляции и отсутствии загазованности в помещении. Кран на газовом баллоне или на печи обязательно перекрывается после каждого выключения техники, даже если она снабжена собственной запорной арматурой.
Поэтому открыв газ, зажигаем пламя горелки. Если используется пушка, вентилятор включается перед зажиганием огня. На баллоне должен устанавливаться редуктор, который защищает его от обратного удара и регулирует давление газа.
В остальном эксплуатация газовой печи аналогична другим видам печей. Главное ответственно и аккуратно относится к обслуживанию и уходу за техникой и в вашем гараже всегда будет тепло.
Заключительный вывод
Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.
Эти устройства подразделяются:
