Легкий аккумулятор для корча

Хочу поделиться приятной новостью, в семью был куплен поповоз, а это значит что можно лютовать и корчевать короллу как душе угодно )))

Давно хотел поменять акум на какой-нибудь легкий и маленький, самые легкие авто-аккумуляторы весят примерно 10 кг и не сильно меньше в габаритах, поэтому решил рискнуть и купил мото-аккумулятор.

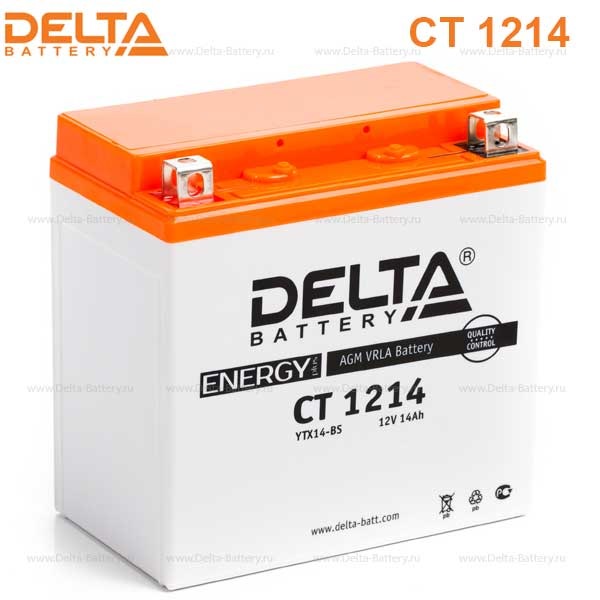

Аккумулятор Delta CT 1214 выполнен по технологии AGM, емкостью 14Ah и пусковым током в 200А! при этом этот малыш весит всего 4кг и занимает в 3 раза меньше места!

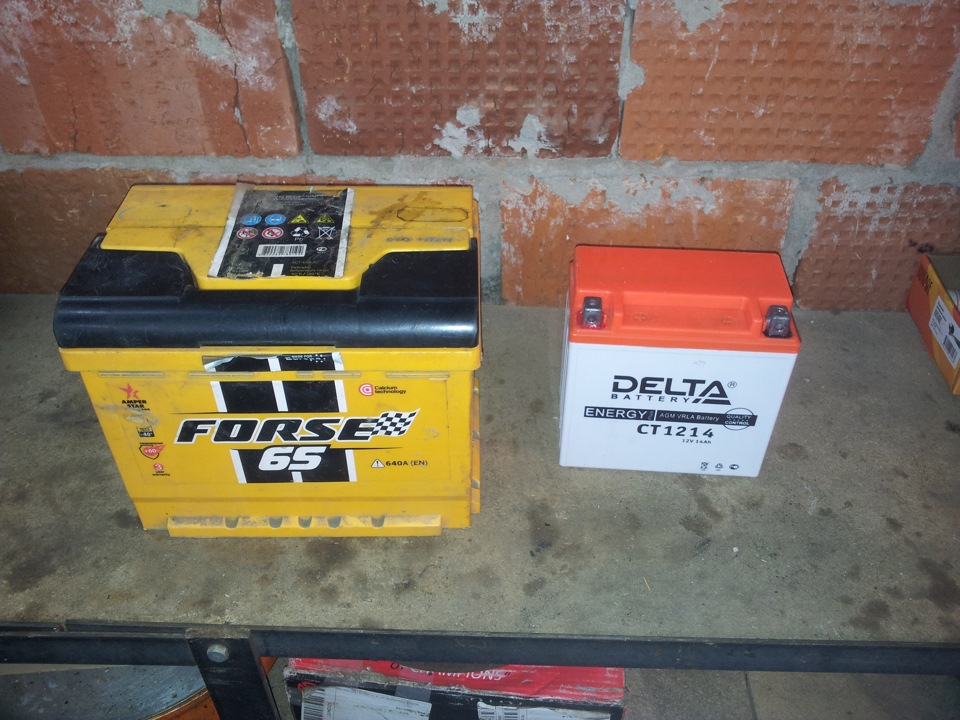

До этого на машине стоял старый и уставший Forse 6ст-65 весом 16 кг и занимавший все имеющееся пространство.

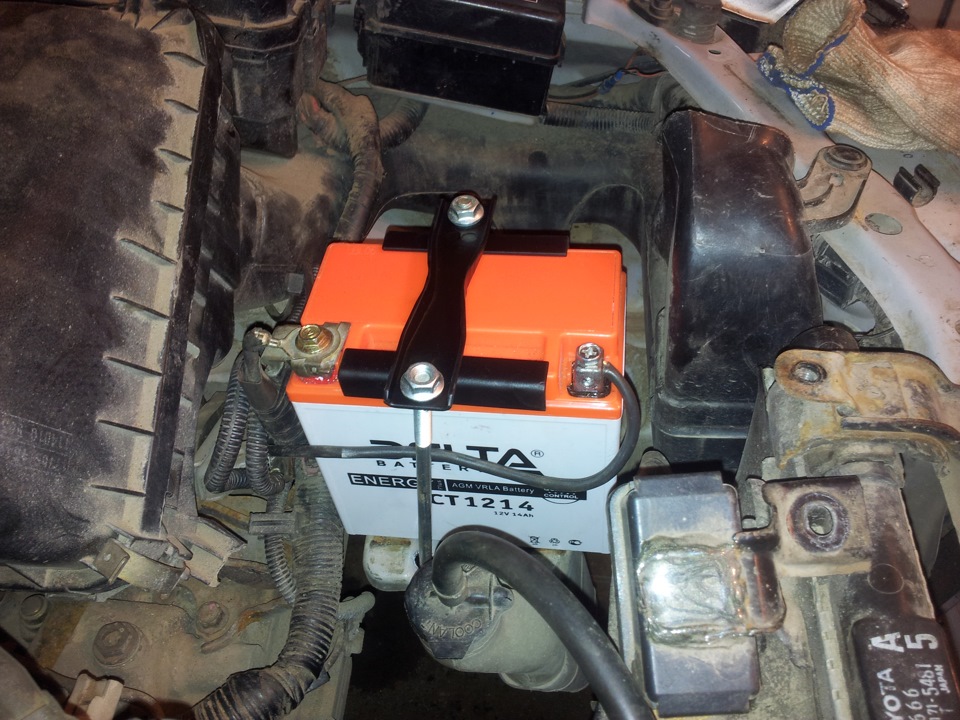

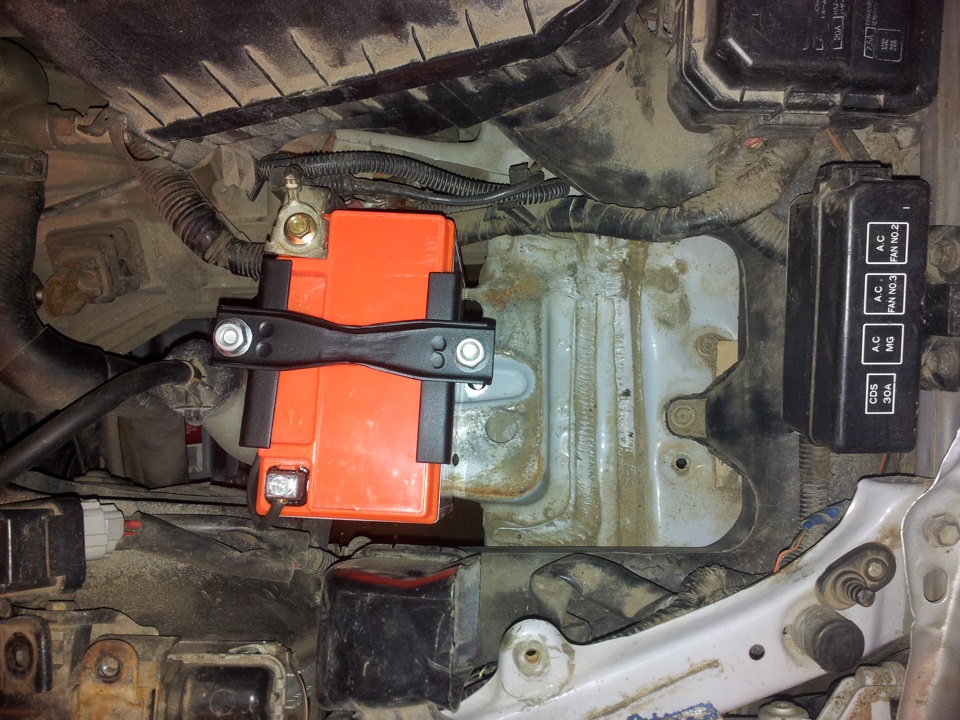

Новый акум разместил как можно левее, для того чтобы улучшить развесовку и освободить место под холодный впуск. Кронштейн изготовил из шеви-нивовского, укоротив планку.

Аккумулятор прекрасно справляется с запуском двигателя, из плюсов облегчение на 12 кг и улучшение развесовки, т.к. по прошлогодним взвешиваниям левый передний угол был самый нагруженный, это еще без пилота, который тоже сидит слева.

Источник

Почему вместо тяжелых свинцовых аккумуляторов мы не используем маленькие и легкие литиевые

Батареи на основе лития сегодня повсюду – они практически вытеснили все остальные типы аккумуляторов. Однако традиционный автомобиль с двигателем внутреннего сгорания упорно сопротивляется «литиевой экспансии», по-прежнему используя для запуска мотора классические свинцово-кислотные батареи, которым, кстати, в этом году исполнилось 160 лет! Почему так происходит?

160 лет назад, благодаря парижскому профессору физики, электротехнику Гастону Планту, появился первый свинцово-кислотный аккумулятор – знакомая каждому в наши дни деталь любого автомобиля. Когда автомобильный век вошел в свои права, «свинец» долгие годы удерживал монополию под капотом, будучи оптимальным типом химического источника тока с величиной, достаточной для вращения стартера ДВС.

Однако литиевые батареи (технологий батарей с катодами на основе соединений лития достаточно много, на мы сейчас не будем углубляться в нюансы и все их поименуем для простоты «литиевыми») превзошли своих свинцовых дедушек, обеспечивая те же параметры емкости и токоотдачи в существенно меньшем весе и объеме. Почему же до сих пор на прилавках магазинов автозапчастей мы не видим литиевых стартерных батарей? Попробуем разобраться!

Для чего вообще нужен аккумулятор в автомобиле?

Этот вопрос может показаться странным – вроде бы тут всё и ежику понятно. Однако значение аккумулятора не всегда было одинаковым…

Возьмем сперва для примера простенький старый автомобиль – типа всем известной «копейки-жигулей». В принципе чтобы поехать на таком авто, 12-вольтовая батарея нужна фактически только для запуска мотора – питания стартера и начального кратковременного питания обмотки возбуждения генератора. После начала устойчивого вращения коленвала стартер выключается, а генератор переходит в режим «самоподхвата» – то есть обмотка возбуждения начинает питаться от того же напряжения, что он сам и вырабатывает. Все энергообеспечение машины, от зажигания до освещения, взял на себя генератор, и аккумулятор больше в процессе не участвует. Если теперь батарею отключить, или даже вообще выкинуть из-под капота, двигатель продолжит стабильную работу и без нее.

При наличии же «кривого стартера» простейшие карбюраторные машины фактически и вовсе могли обходиться без полноценного аккумулятора – для езды было бы достаточно маленькой и маломощной батарейки с напряжением 5-10 вольт, отдающей ток 3-5 ампер и необходимой лишь для того, чтобы кратковременно подать напряжение на обмотку возбуждения генератора во время верчения заводной рукоятки.

Впрочем, подобный пионерский минимализм – езда без аккумулятора – был возможен (да и то с оговорками) лишь на авто с предельно примитивным электрооборудованием без электроники. На машинах, получивших коммутатор в зажигании, транзисторный радиоприемник, и, тем более, на первых инжекторах, аккумулятор после запуска отключать уже стало рискованно. Несмотря на то, что после начала ровной работы мотора батарея по-прежнему выходит из игры, уступая роль источника электричества генератору, на автомобилях с электроникой аккумулятор сохраняет важное значение – фильтрующе-стабилизирующее. Батарея, как огромный конденсатор, помогает током на холостых оборотах, когда отдача генератора слабеет, сглаживает возникающие изредка высоковольтные пики-выбросы напряжения и делает пульсирующий постоянный ток стабильным – «чистым», как говорят электронщики. Для «дубовых» потребителей, типа лампочки или обогрева стекла, это несущественно, но вот для полупроводников – жизненно важно.

Ну а на современных продвинутых авто классом выше среднего значимость аккумулятора и вовсе резко возросла. Тут уже в принципе нереально завестись без батареи с буксира, даже если вдруг попадется модификация машины без АКП. Множество электронных блоков, сидящих на цифровой шине, включаются перед запуском мотора, и еще до начала работы стартера успевают провести мгновенный опрос состояния различных датчиков и систем, дав в итоге одобряющую или запрещающую команду на старт.

В процессе работы мотора многочисленная электроника требует стабильного и чистого питания в бортсети, а после глушения электронные модули продолжают функционировать некоторое время, завершая процессы сохранения разнообразной адаптивной информации. Резкое исчезновение батареи через скидывание клеммы может вогнать электронику продвинутой современной машины в ступор. После возвращения аккумулятора на место (или зарядки разряженного в ноль) двигатель, конечно же, заведется, но наверняка закидает водителя множественными «чеками», некоторые из которых еще и не пропадут сами, а погасятся только с помощью фирменного диагностического софта у официалов…

Существуют ли литиевые стартерные батареи?

Итак, надо признать, что в современном автомобиле на аккумуляторе лежит куда большая ответственность, нежели полвека назад. Но обязательно ли ему, как те же полвека назад, быть таким здоровенным и массивным? Сегодня у многих автовладельцев имеется так называемый «пусковой бустер» или «джамп-стартер» – портативный 12-вольтовый пауэрбанк с литиевой батареей и проводами-«крокодилами», который способен запустить двигатель практически любого автомобиля с напрочь севшим штатным аккумулятором. Эти миниатюрные гаджеты легко заводят не только бензиновые моторы малолитражек, но и многолитровые дизельные двигатели внедорожников и легких грузовиков. Держа такую игрушку в руках, невольно задаешься вопросом: зачем нужны 20 килограмм свинцовой батареи, если вполне достаточно полкило «лития»?

Вопрос, лежащий на поверхности, и вполне закономерный. Польза от замены «свинца» на «литий» была бы очевидна и бесспорна – в автопроме никогда не прекращалась борьба за снижение массы, и любые, даже самые незначительные победы на этом фронте всегда преподносятся производителями как успехи инжиниринга и движение по пути прогресса. Да и чисто практический профит налицо – срок службы «лития» вдвое-втрое должен превышать таковой у «свинца». Но, обойдя все магазины автозапчастей в городе, литиевого аккумулятора вы не найдете… Почему? Их не существует?

Существуют. Однако распространенность настолько невелика, что выпускаются они исключительно самими автомобильными брендами для считанных моделей и не имеют альтернативных аналогов. Имена же машин, на которых устанавливаются литиевые стартерные АКБ, говорят сами за себя, и удивляться отсутствию таких батарей в магазинах не приходится – «литий» крутит стартеры у гражданских моделей McLaren (570S, 650S, MP4-12C), у Porsche Cayman R, 911 GT3, Boxster Spyder, у Mercedes S-klasse W221, W222, CLS-klasse C218 и ряда других, у BMW M3, M4 и тому подобных единичных моделях некоторых иных марок. Серийные штатные литиевые батареи существуют уже около десяти лет, но их по-прежнему весьма немного, и применяются они исключительно в высокотехнологичных премиальных и спортивных машинах.

Особенности конструкции литиевых АКБ и эксплуатации машин с ними

Как правило, корпуса литиевых батарей повторяют геометрию стандартных свинцовых. Идентичны у них и силовые клеммы. Электрические параметры «повседневных» литиевых батарей – те же, что и у свинцовых, подходящих для аналогичных моторов. Например, литиевая батарея Mercedes имеет емкость 78 ампер-часов и максимальный ток холодной прокрутки 550 ампер. Разве что вес существенно ниже – 12 килограммов. Хотя ниже он в лучшем случае вдвое… Не в десять раз, не в пять и даже не в три, как можно было бы ожидать.

«Повседневная» литиевая батарея BMW имеет емкость 69 ампер-часов, ток холодной прокрутки 770 ампер и вес 14 килограммов. А вот «спортивная» литиевая батарея Porsche, способная заменить свинцовый аккумулятор на 60 ампер-часов с пусковым током 480 ампер, имела емкость всего… 18 ампер-часов, но при этом вес 6 килограммов и высоту, как у пачки сигарет!

Впрочем, на некоторых машинах «свинец» можно применять временно и без вмешательства в софт и хард. Например, в руководстве пользователя суперкара McLaren MP4-12C сказано, что в экстренной-преэкстренной ситуации (когда литиевый стартерный аккумулятор полностью неисправен или отсутствует) таки можно временно воспользоваться традиционной свинцово-кислотной батареей. Автомобиль отчасти «сойдет с ума»: станет некорректно работать ряд функций – индикация разряженной батареи, поворотники, парктроники, в качестве меры безопасности не поднимутся до конца стекла дверей и т.п. Однако машина все же заведется и поедет.

А вот тот же Porsche, когда в свое время презентовал свою шестикилограммовую «спортивную» батарею, проявил клиентоориентированность, предложив ее в качестве дополнительной совместимой опции к традиционному свинцово-кислотному аккумулятору. И предупредил пользователей своих автомобилей: легкая батарея оптимальна для теплого времени года, и даже при небольшом минусе на улице ее емкость (и без того крошечная!) заметно упадет. А поскольку батареи взаимозаменяемые, ввиду климатической привередливости лития владельцам спорткаров рекомендовалось повседневно ездить на «свинце», а при визите на гоночный трек временно менять аккумулятор на облегченный для улучшения управляемости и динамики.

Собственно, о холоде… Вот мы и подобрались к едва ли не главной проблеме литиевых стартерных батарей – боязни отрицательных температур и сопутствующей ей боязни глубокого разряда. Безусловно, литиевая химия эволюционирует, современные аккумуляторы существенно расширили температурный диапазон своих предшественников десятилетней давности, но все же свинцу (который, к слову, тоже сильно страдает от морозов) литий до сих пор в хладостойкости уступает.

В электромобилях высоковольтные литиевые батареи имеют принудительный подогрев, но если у тяговой батареи емкостью не менее 30 киловатт-часов есть ресурс для самообогрева, то со стартерной 12-вольтовой батареей такое не прокатит. Риск не завестись зимой в ситуации, когда аналогичное авто со «свинцом» успешно прокрутит свой стартер, у «лития» существенно выше, и поделать с этим ничего пока не удается.

Продолжительные простои на небольшом холодке (а то и в тепле!), кстати, не менее опасны, чем внезапно ударивший сильный мороз. К примеру, владельцы BMW M-линейки с литиевыми аккумуляторами уже жаловались на выход АКБ из строя из-за длительного простоя машины. Батареи уходили в глубокий разряд, электроника в них блокировалась и не реагировала ни на «прикуривание», ни даже на внешние зарядные устройства. С подобным сталкивались даже некоторые американские покупатели новых баварских «Эмок», чьи аккумуляторы успевали умереть, пока заказанная клиентом машина шла 2-3 месяца из Европы к штатовскому дилеру. А тем, кто сам не уследил за уровнем заряда, приходилось покупать новую уже за свой счет…

А если все же… очень хочется?

И тем не менее круг желающих обрести такую батарею существует, и он шире, чем кажется на первый взгляд. Низкий вес и полную герметичность ценят, к примеру, любители бюджетного автоспорта, профессиональные джиперы, готовящие свои машины к суровым соревнованиям, или фанаты спортивного автозвука. А также непоседливые владельцы самых обычных машин, которым просто хочется поставить под капот «что нибудь интересненькое».

На легкие 12-вольтовые автомобильные аккумуляторы имеется хотя и не слишком большой, но вполне стабильный и даже растущий спрос, и он удовлетворяется небольшими кустарными мастерскими. Заказать литиевую стартерную батарею можно с любыми параметрами – как в стандартном аккумуляторном корпусе, так и в любом по размерам заказчика, с полной защитой от перезаряда, глубокого разряда и короткого замыкания или с более дешевой частичной. Изготовители обычно подчеркивают, что электроника их батарей обеспечивает полную совместимость по режимам работы со свинцовыми – достаточно просто заменить аккумуляторы один на другой и все. Не нужно поднимать напряжение генератора, что-то перепрограммировать и т. п.

Литиевая же батарея, пользоваться которой можно так же, как и штатной свинцовой на 55-65 ампер-часов, – это уже около 20-25 ампер-часов емкости и полный комплекс защит, включая защиту по нижнему порогу разряда. Стоить такая будет примерно 25-30 тысяч рублей. На фоне штатных батарей, упомянутых выше, цены весьма скромные, хотя и не всех устроит незаводское происхождение аккумуляторов.

Кстати, нельзя под конец не упомянуть сферу транспорта, куда литиевые стартерные батареи успешно проникли и даже закрепились. Это мототехника – скутеры, мотоциклы, квадроциклы. Для них в продаже доступен относительно широкий (хотя и не сопоставимый пока со свинцом) выбор литиевых аккумуляторов промышленного (а не кустарного!) изготовления, которые при емкости 3-7 ампер-часов более-менее недороги, совершенно безразличны к любого рода тряске и кренам, легки и герметичны. Ну а вопрос холодобоязни решился сам собой – мототехника, за исключением снегоходов, эксплуатируется все же в подавляющем большинстве случаев при плюсовых температурах или в крайнем случае при легком минусе, для батарей нестрашном.

Источник

Аккумулятор 12 вольт маленького размера

Многие электронные системы небольших габаритов, в независимости от назначения, предусмотрены для эксплуатации при питании источников постоянного тока, имеющих напряжение от 11 до 12,7 В. Нередко для слаботочных электроцепей и систем контроля выбирают маленький аккумулятор 12 вольт (В). Батареи небольшой мощности часто устанавливают в фонари, радиоприемники, ИБП. В характеристиках и тонкостях выбора таких устройств стоит разобраться подробнее. Это поможет понять, какие батареи можно использовать для бытовых приборов и переносной техники.

Типы маленьких аккумуляторов

Существует немалое количество техники, требующей напряжения 12 В. Множество бытовых устройств небольшого размера питается от аккумуляторов двух видов:

Главным отличительным признаком гелевых и литиевых аккумуляторов является тип химического процесса, который ведет к увеличению энергии в ячейке. Это влияет на выбор источника питания для бытового пользования.

Устройство литиевых батарей

Из всех видов небольших аккумуляторов литиевые имеют наиболее сложное строение и высокий показатель удельной емкости. В их основе, вне зависимости от емкости, лежит единичный литий феррофосфатный компонент. Клеммы таких аккумуляторов имеют напряжение от 2,75 до 4,3 В. Поэтому для получения малогабаритной батареи понадобится соединить друг с другом четыре небольших единичных элемента. В результате получится прибор 12 В.

Типичный представитель таких источников питания – батарея обычного мобильника. Из подобных батарей получают небольшие сборки, обладающие напряжением 12 В. они предназначаются для приборов бытового назначения, создания ИБП. Их даже применяли при создании первых элеткрокаров.

Литиевые батареи способны работать до 500 циклов «зарядка/разрядка». При этом они отличаются небольшим показателем саморазряда. Этот показатель составляет всего 4% в месяц. Основным минусом таких устройств является одно требование – необходимо использовать специальный контроллер, который будет управлять небольшим током заряда-разряда. При этом учитывается показатель сопротивления ячейки.

Кислотные аккумуляторы

Устройство небольшого аккумулятора 12 В для приборов бытового назначения можно сравнить со строением батареи, которая есть в каждом автомобиле. Один из основных элементов – герметично запаянный пластиковый корпус. В него помещен загущенный электролит. Могут использоваться пропитанные жидкостью стекломаты. Принцип, по которому эксплуатируется небольшой аккумулятор 12 В, и его технические данные отвечают системе простой сернокислой батарейки. Для исключения разрушительного воздействия водорода и кислорода на корпус, внутрь помещают нейтрализатор, который способен связывать образующиеся газы, превращая их в воду.

Типичные модели

При необходимости создания ИБП для просты устройств бытового назначения с напряжением 12 В следует присмотреться к таким вариантам маленьких аккумуляторов:

Кислотные аккумуляторы

Обычный аккумулятор этой серии – Delta DT1208. Такие устройства обладают напряжением 12 В. При этом такие батареи выполняют относительно небольших габаритов. Их ширина составляет 6,6 см, длина – 9,7 см, а высота – 2,5 см. При таких показателях вес аккумулятора равняется 0,4 кг. Значение зарядного тока составляет не больше 100 мА.

Этот аккумулятор представляет собой самое маленькое устройство из серии DT. Его специально разрабатывали как вариант малогабаритных приборов, которые можно легко переносить. Использую такие устройства для питания эхолотов. Служат подобные приборы более 5 лет.

Отдельно выделена линейка аккумуляторов с напряжением 12 В, которые предназначены для использования в качестве стартеров. К примеру, Delta СT12026, обладающие емкостью 2,6 А*ч, могут использоваться как стартеры в квадроциклах и мотоциклах. Их можно отличить по оранжевому окрасу крышки корпуса.

Кроме аккумуляторов Дельта, довольно популярны среди потребителей изделия ENGY и RITAR. Их продукция реализуется со сроком гарантии 10 лет. RITAR является одним из тех производителей, которые продают источники питания для гражданской авиации и бесперебойников.

Элементы, имеющие округлившиеся стенки, следует изъять из эксплуатации. Иначе может произойти разрушение аккумулятора, а гель из него вытечет наружу. В этом случае оборудование, которое питается от батареи, выйдет из строя.

Бескорпусный литиевый аккумулятор

Кроме батарей кислотного типа, многие производители реализуют устройство большой емкости, имеющие напряжение 12 В. Этот прибор изображен на фотографии ниже. Характеристики небольшого литиевого устройства типа по габаритам и показателям емкости существенно превосходят изделия кислотного действия. Стоит рассмотреть прибор длиной 83 см, шириной 50 см и высотой 17 см. его емкость равняется 4,7 А*ч. Это в 5 раз превышает показатель кислотного аккумулятора со схожими габаритами.

Такая батарея весит около 200 г. В Китае такое устройство реализуется в комплекте с устройством для зарядки. В состав литиевого аккумулятора входит 6 небольших батарей, используемых в мобильных. Напряжение каждого из них составляет 4,1 В.

Сборки

Кроме батарей китайского производства кислотного типа и литиевых устройств, для техники небольших габаритов (камеры слежения, радиостанции), применяют различные сборки из батарей литиевого типа. Обычно такие аккумуляторы обладают напряжением в 3,7 В. Емкость подобных батарей равна 2-3,6 А*ч.

Для получения батареи, которая будет выдавать 12 В, все элементы соединяются последовательно. Они комплектуются устройством контроля. К ним прилагается зарядное устройство.

Нередко подобными устройствами оснащают ручные сканеры, фонари, видеокамеры. На основе устройств, имеющих большую емкость, создают сборки тяговых и проводных блоков, которые устанавливают на велосипеды.

Особенности выбора

В качестве основных параметров, на которые стоит обращать внимание при выборе аккумулятора, стоит выделить его габариты. Это важно, если батарея будет устанавливаться в мобильное устройство, которое постоянно перемещается. Ведь посадочное место будет определяться конструкцией используемой техники. Аккумулятор должен быть таких размеров, чтобы без проблем разместиться в ней.

К примеру, для эхолота следует выбрать аккумулятор, обладающий напряжением 1,5 В * 8 – 12 В. Однако такой вариант отличается меньшим показателем экономичности, поскольку во время рыбалки следует всегда иметь под рукой несколько запасных источников питания. Кроме того, появляется необходимость самостоятельно создать герметичный контейнер, куда они будут помещены.

Для установки в ИБП оптимальный выбор – аккумуляторы емкостью 100 А*ч и напряжением 12 В. К примеру, одним из таких приборов является модель от компании «Энергия». Он носит название АКБ 12-100. Такое устройство способно работать с преобразователями инверторного типа. Он может обеспечить эксплуатацию котла отопления при отключении электричества в течение 8 часов.

Изготавливаются такие батареи по технологии AGM. Они способны кратковременно обеспечивать пусковой ток и могут служить 12 лет. Заряд аккумулятора требует ток силой 30 А.

Для бытового ИБП отлично подходят аккумуляторы, созданные по технологии AGM, и обладающие емкостью от 100 А*ч. Они отличаются оптимальным сочетанием цена-качество, а также безопасностью и долговечностью.

Выводы

Существенным недостатком малогабаритных литиевых аккумуляторов является их высокая цена. Например, единичный элемент 18650 продается за 4 доллара. Сборка будет стоить около 18 долларов. Если сравнивать, кислотные модели стоят около 10 долларов. Бескорпусные китайские аккумуляторы обойдутся в 20 долларов. При необходимости комплектации сложной охранной системы, в которой установлено большое количество камер наблюдения и датчиков, следует выбирать кислотные батареи RITAR или Delta.
