Вибродинамик установка в авто
Шняги развлекушечные)) (вибродинамики)
Всех приветствую.
Когда искал сабик под седло, разговорился с одним парнем, и он мне рассказал, что существуют так называемые вибродинамики — устройства, создающие вибрацию как у динамиков, только без звука (подобные системы ставят в креслах в модных кинотеатрах). По сути, это система из магнита и катушки, но без диффузора. По словам этого парня — штуки редкие, но иногда из японии на распилах приезжают…
Прошло некоторое время, и я случайно натыкаюсь на них на дроме. Звоню, спрашиваю… дальше как в тумане))
Динамики крепятся на кресла. В полном варианте на каждое кресло крепится по два динамика — на сиденье и спинку. То есть, полный комплект для двух сидений представляет собой два усилителя с пультами управления и четыре динамика.
Мне достался комплект только для одного сиденья, но в японском мануале есть вариант и такой установки — там динамики ставятся только на спинку.
Для установки динамиков купил алюминиевый порог (мой любимый материал — легко обрабатывается и везде можно купить)

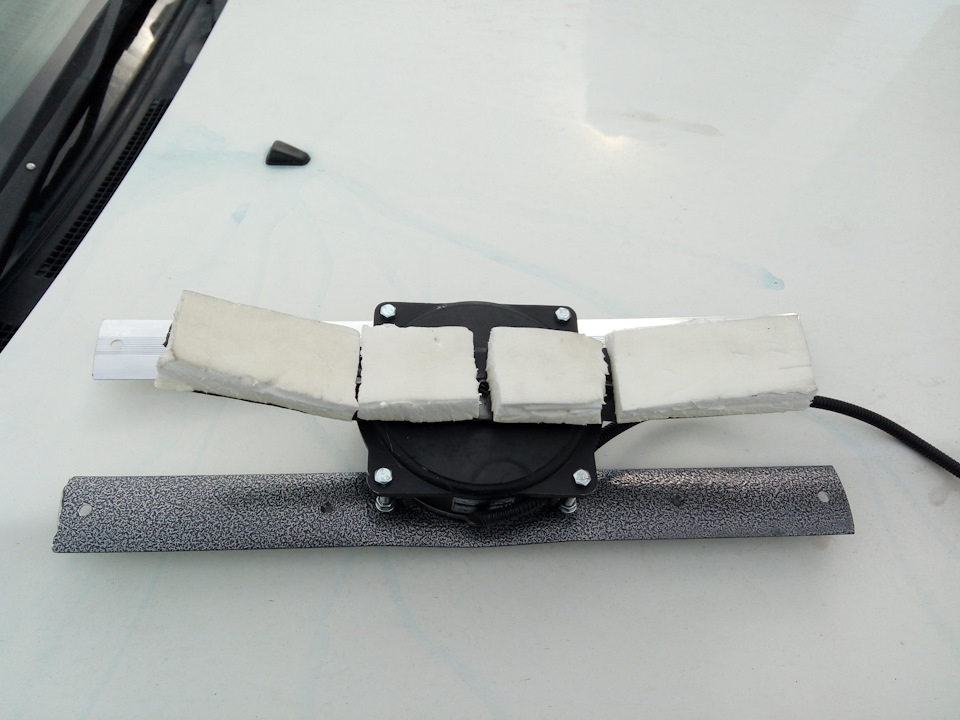

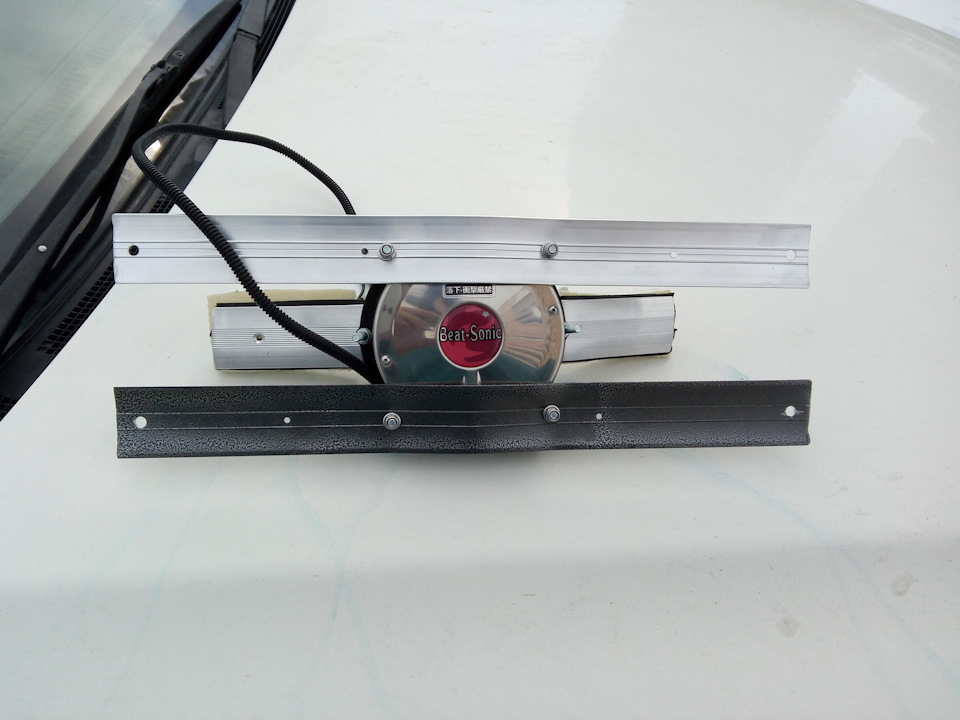

Сделал такие вот конструкции

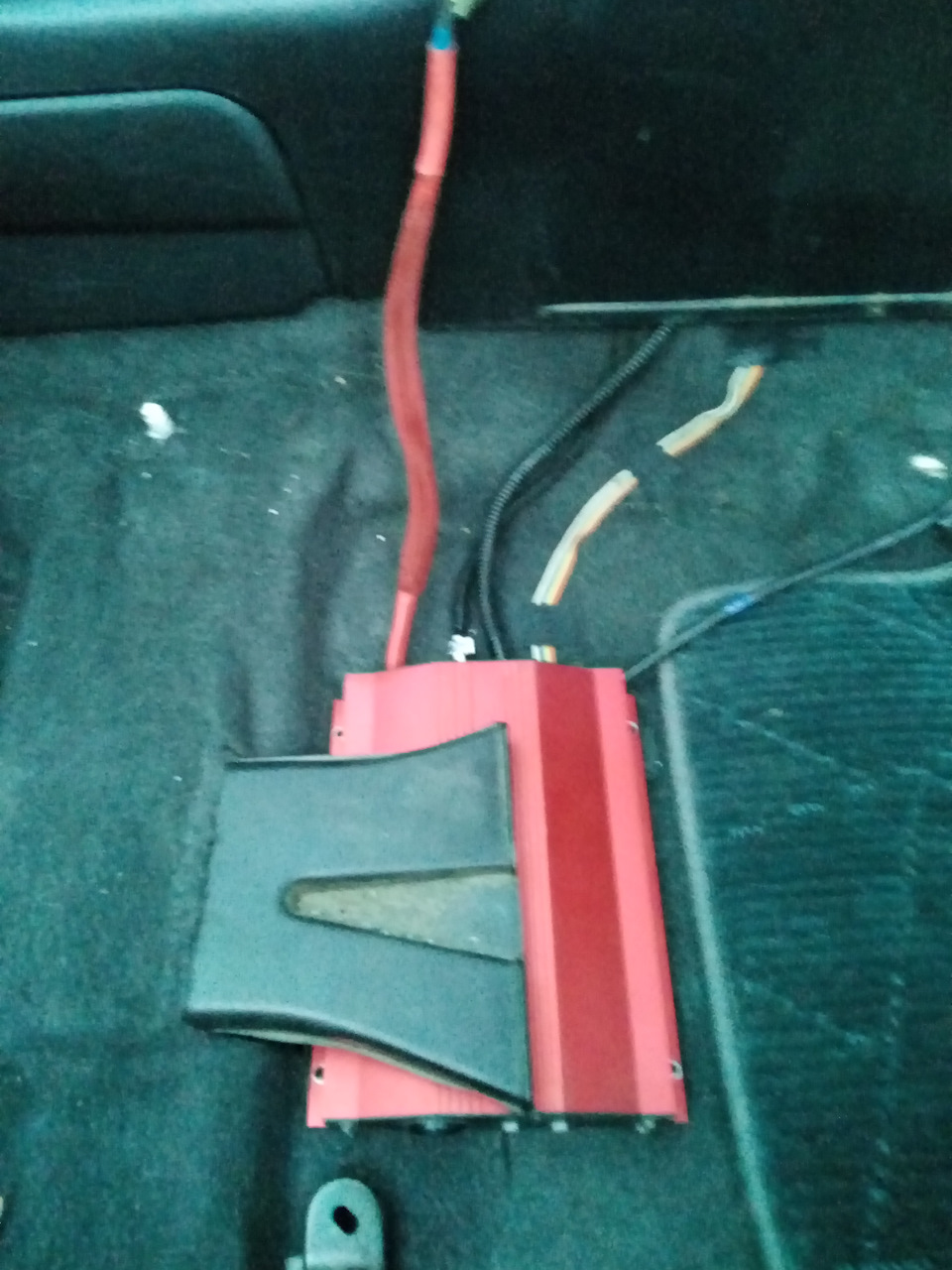

Усилитель закрепил под пассажирское кресло

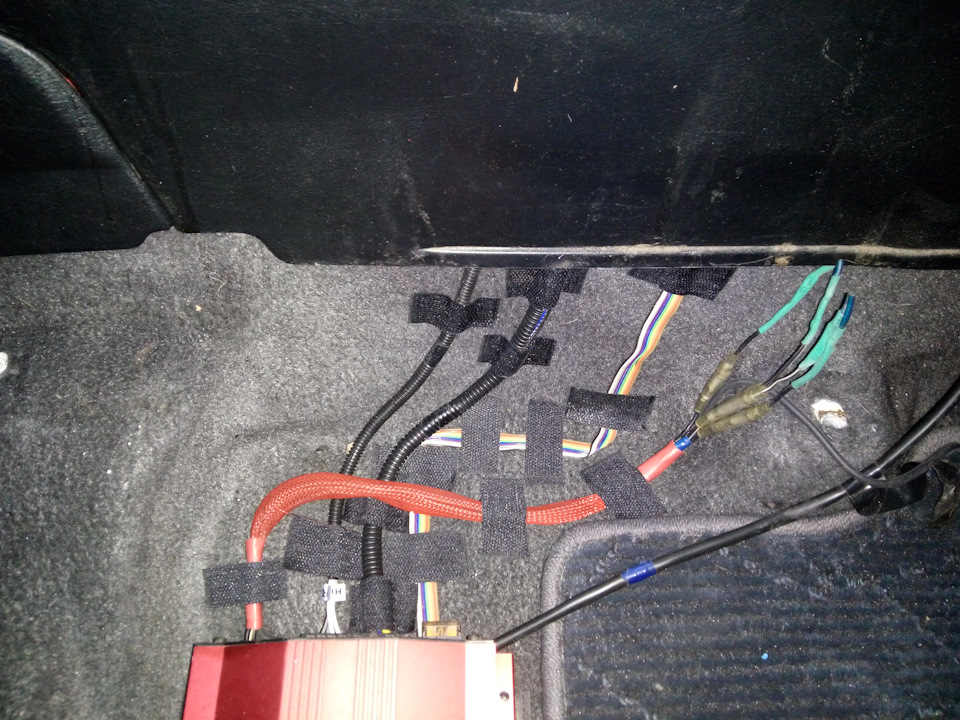

Все провода закрепил липучками, чтобы не болтались

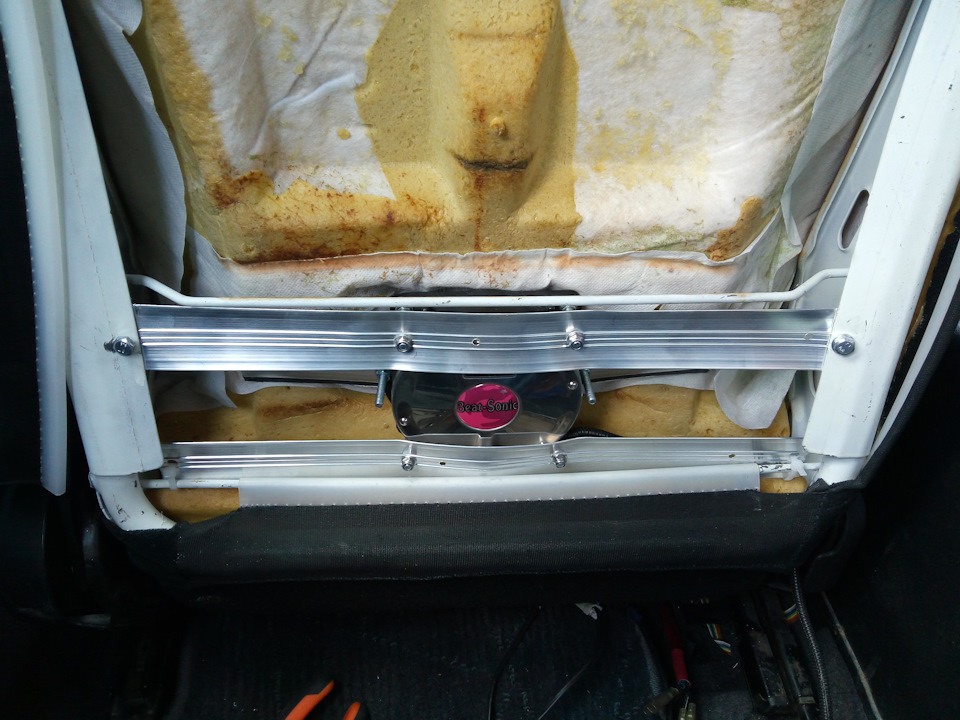

Просверлил пару отверстий и закрепил динамик в нижней части спинки

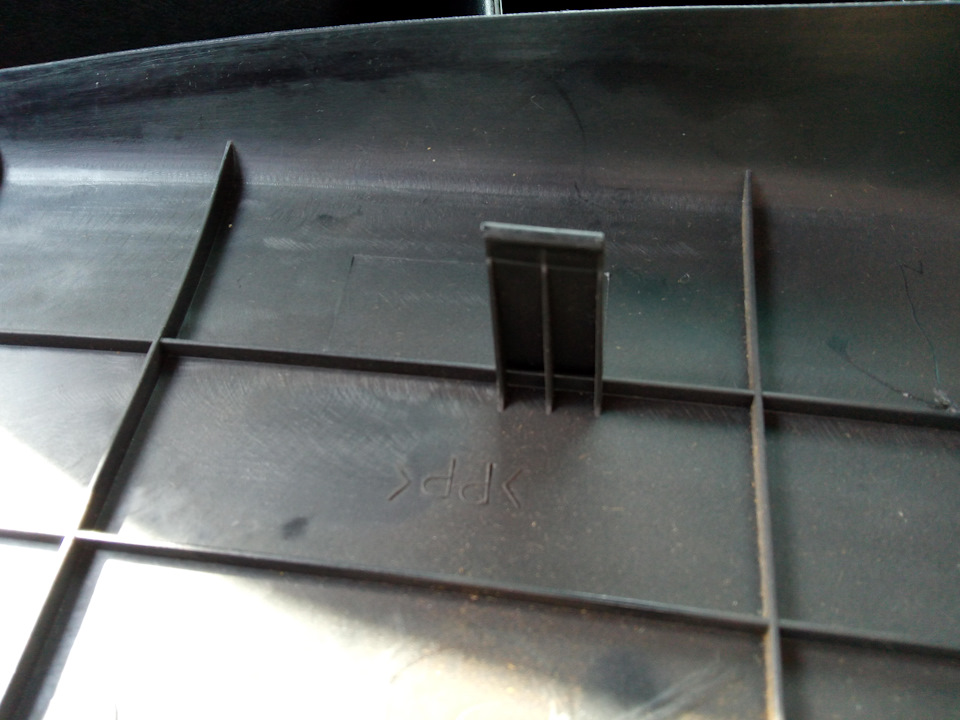

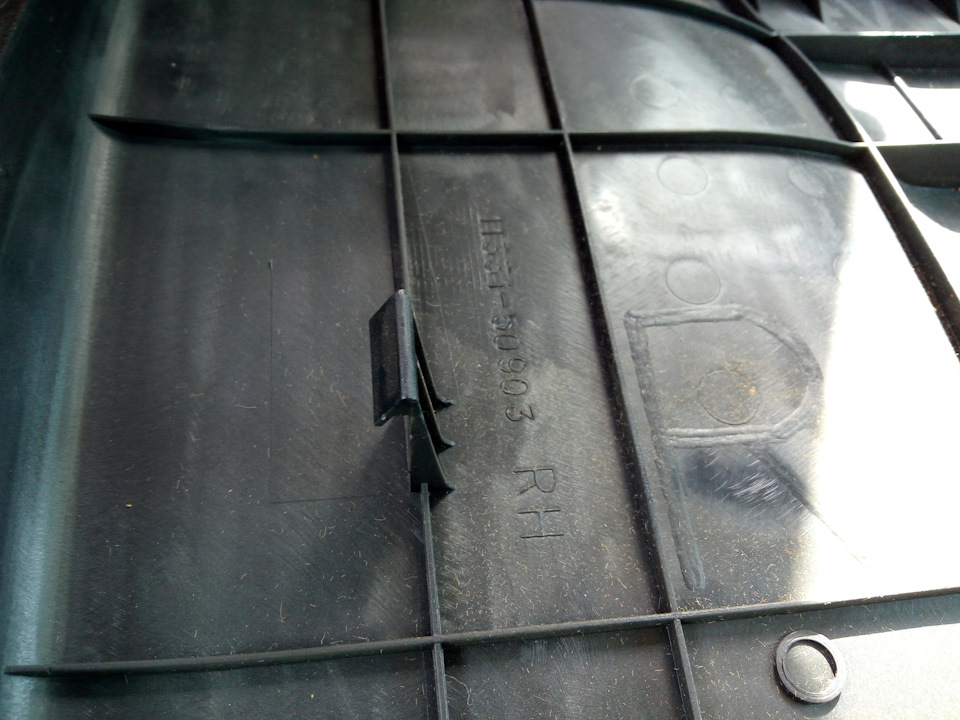

При установке задней накладки на кресло возникли проблемы — крепления крышки упираются в крепления динамиков. Переносить динамики ни вверх ни в низ не получалось, поэтому пришлось крепления крышек срезать.
Крышка без этих креплений прилегает значительно хуже… буду что-то думать.

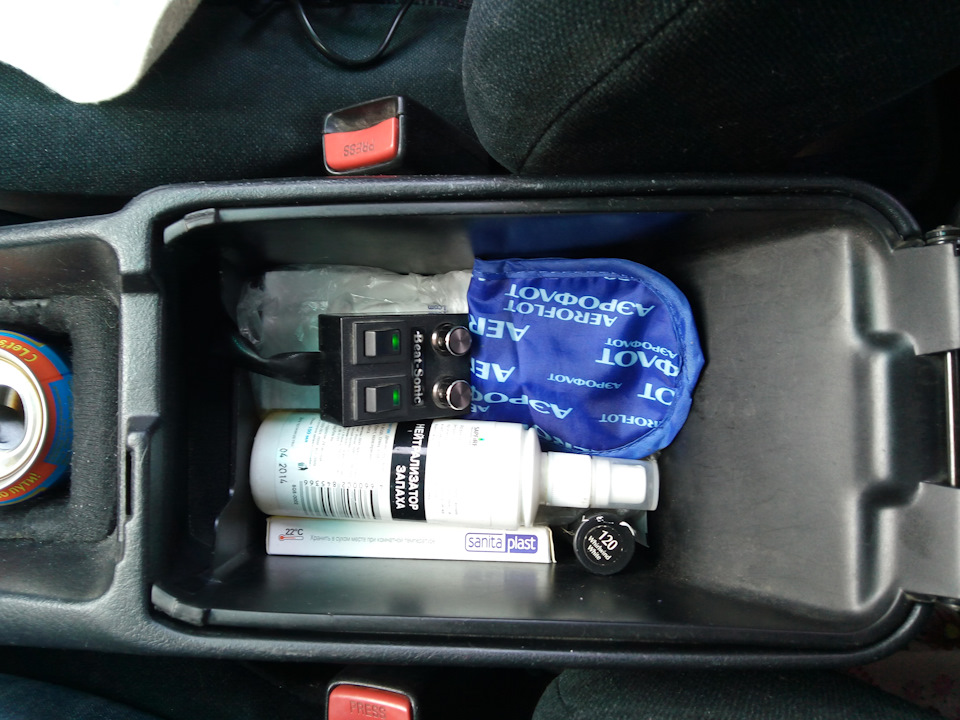

Пульт пока закинул в подлокотник — потом придумаю, куда его деть.
Само подключение абсолютно идентично подключению сабвуфера — питание, управляющий провод, сигнал либо с выхода на саб, либо с выходов на штатные динамики машины — всё есть в мануале.
Итог:
Очень забавный эффект — ощущение, что в машине лупит очень мощный саб, но при этом негромко — по мозгам не бьёт…
Плюс дополнительная опора под низ спины и некислый вибромассаж поясницы — на дальняках этого иногда прямо не хватает))
Дополнительный эффект: За счёт вибрации ощутимо увеличился объём баса в салоне — кресла вибрируют по-сути являясь диффузорами.
Прокатил в машине жену — её реакция: «чё-т не поняла… вроде прикольно, но как-то странно»…
UPD: Пару дней поездил — есть мысли кой-чего подправить в креплениях и установке. Как сделаю — отпишусь.
