Видеоинтерфейсы для автомобилей
Видеоинтерфейсы для автомобилей Mercedes, BMW, Audi, Porsche, Range Rover, Land Rover, Jaguar, Lexus, Toyota
В этой статье я расскажу немного о том, что такое видеоинтерфейс для автомобилей и для чего он нужен.
В большинстве современных автомобилей, особенно премиум класса: Mercedes, BMW, Audi, Porsche, Range Rover, Land Rover, Jaguar, Lexus, Toyota и др. штатная аудиосистема уже имеет собственный монитор, на который выводится вся информация с бортового компьютера, настройки автомобиля, бывает встроенная навигация, штатные камеры обзора, сенсорный экран и прочее.
На многих авто нет возможности поменять магнитолу на другую, в силу вышеперечисленных функций (да и смысл, хоть даже и есть возможность, менять такого уровня штатную магнитолу, если необходимо только добавить камеру для удобства парковки?) Как быть если необходимо установить дополнительное оборудование? Такое как камера заднего вида (если она отсутствует в штатной комплектации), навигационные программы с поддержкой пробок, что актуально для больших мегаполисов, комплект цифрового телевидения, DVD – проигрыватель для развлечения пассажиров и другое…
Вот тут в помощь инсталляторам приходят видеоинтерфейсные модули, разработанные специально для конкретной марки и модели автомобиля, которые позволяют транслировать видеосигнал с дополнительного устройства на штатный монитор, при этом не меняется штатное управление, сохраняется дизайн, добавляется только возможность подключения любого видео источника.
Существуют разные видеоинтерфейсы, используемые для различных задач. Например, есть адаптер только для подключения камеры заднего вида. Стоимость такого интерфейса меньше, чем того, с помощью которого можно дополнительно подключить ТВ-тюнер, навигационный блок или двд – проигрыватель.
Вот пример установки интерфейса и камеры заднего вида с отображением парковочных линий и вывода информации со штатных парктроников на Mercedes GLK 2014 года выпуска со штатной системой Audio 20
Вот пример установки видеоинтерфейса под камеру переднего и заднего вида для Mercedes E klasse 2010 года выпуска, но для этой комплектации, к сожалению, нет возможности отображения динамических линий с камер.
Nissan Patrol 2011 с установленным навигационным блоком ANDROID
Вот пример подключения цифрового ТВ на Audi Q7 M 2016 г.
Для того чтобы установить видеоинтерфейс в большинстве случаев необходимо знать какая системы установлена штатно на данном автомобиле и в зависимости от комплектации подбирать необходимое оборудование. На автомобилях разных марок и моделей используются различные разъемы для передачи изображения, например тот же GVIF (Gigabit Video Interface), имеет несколько модификаций.
Видеоинтерфейсы для авто что это такое
Обратите внимание!
Этот форум закрыт и доступен только для ознакомления. Вы можете читать, но не сможете ничего здесь опубликовать.
Если у вас есть любые вопросы, связанные с товарами, вы можете задать их в комментариях под описанием интересующего вас товара.
Модератор: Germes
Сегодня понятие автомобильный видеоинтерфейс или, как его еще называют, транскодер всё чаще входит в обиход установщиков и просто фанатов автоэлектроники. Однако для большинства автолюбителей сей термин неизвестен, либо представляется просто серой непонятной коробочкой.
Однако всё предельно просто.
Видеоинтерфейс нужен для подключения дополнительных видеоустройств к штатному монитору вашего автомобиля. Среди таких устройств может быть и камера заднего вида, и DVD или HD-плеер, и даже дополнительный навигационный блок.
На этом этапе у вас могут возникнуть как минимум два вопроса: зачем мне нужны все эти видеоустройства и почему нельзя просто взять и подключить их напрямую к монитору. И вот вам наш ответ: во-первых, штатные головные устройства зачастую имеют ограниченный функционал – навигация довольно скудная, а то её и вообще нет, DVD-плеер не предусмотрен, на многих также стоит блокировка изображения во время движения автомобиля. Что же касается ответа на второй вопрос – все предельно просто, штатные мониторы не предусматривают дополнительных входов для подключения, ну и автомобильные видеоустройства в большинстве своем – аналоговые, а штатные устройства – цифровые. Вот нам и нужен простыми словами «организатор входов» и «преобразователь сигнала». Эту роль и берет на себя видеоинтерфейс.
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

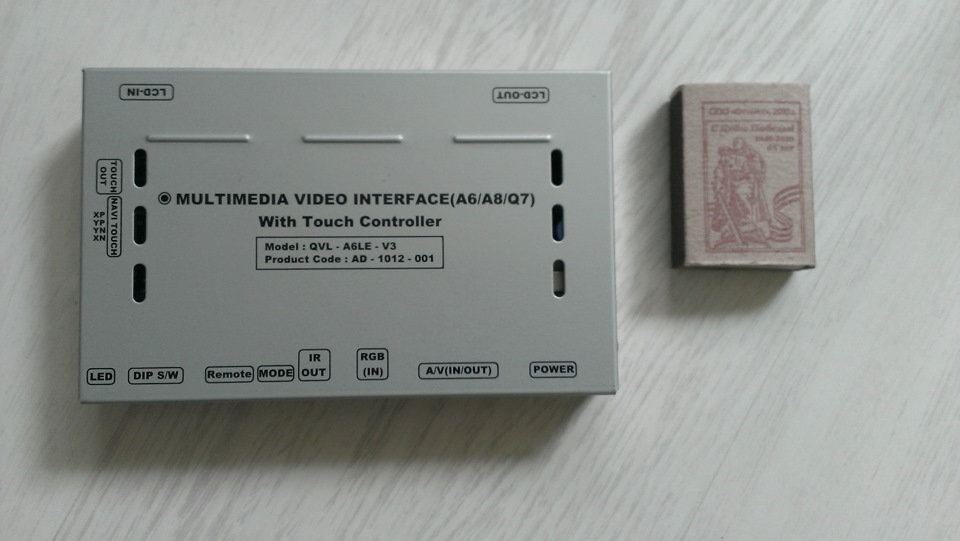

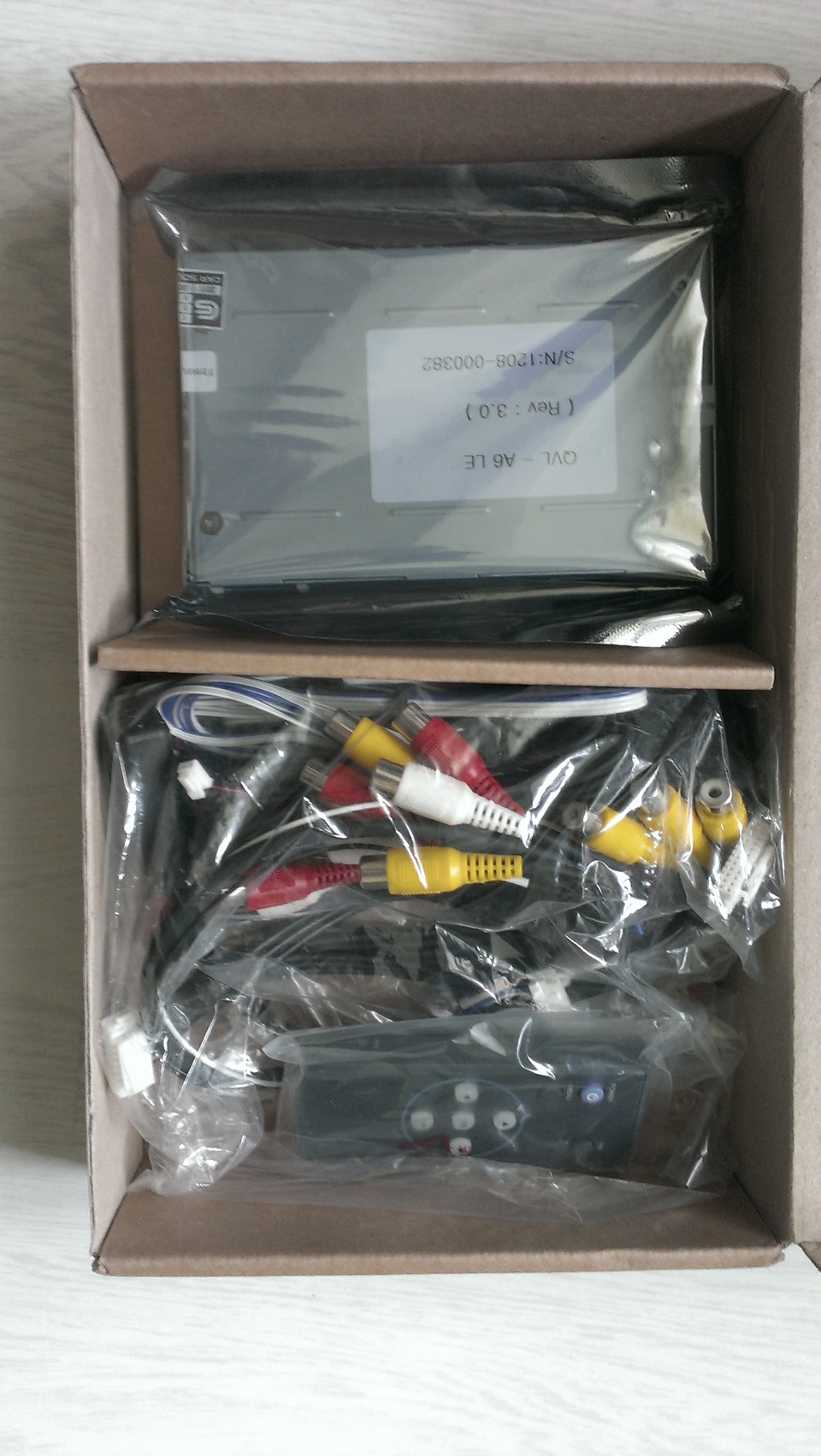

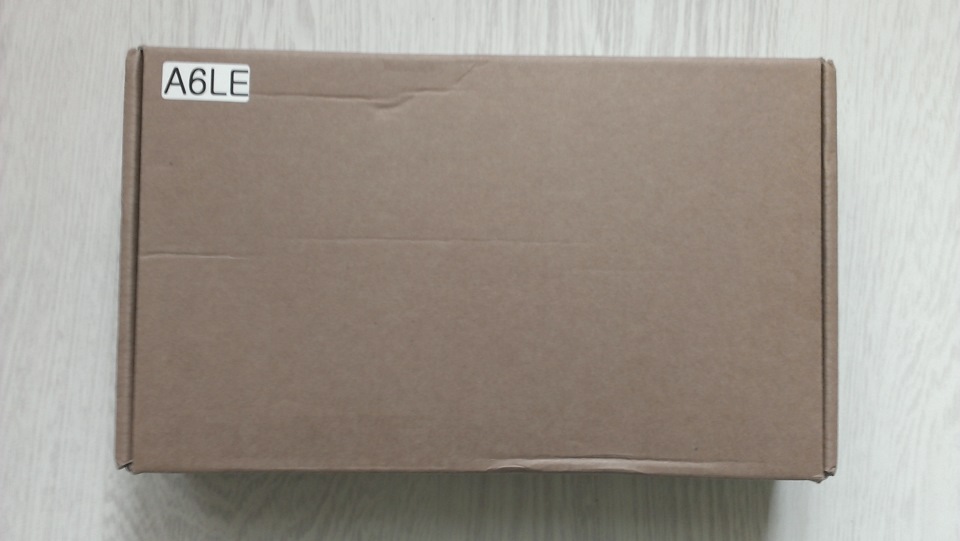

Приехал видеоинтерфейс
Наконец то! Вот китайцы рабатают я понимаю! Деньги увидели, кинули в самолет и менее чем за 2 недели он у меня!)

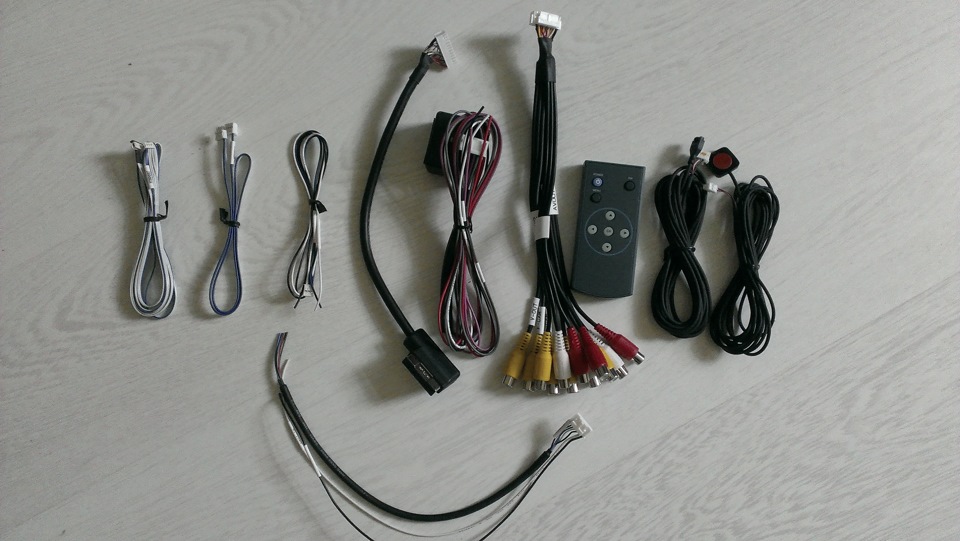

В комплекте на фотографии следующее слева направо: тач-кабель для стекла, кабель внешней навигации, кабель внешнего двд, кабель MMI, кабель питания, AV-кабель, пульт с батарейкой, ИК-приемник, доп-кнопка переключения режимов. Внизу RGB-кабель.
Через него и планирую подключить Carpc. Там 5 проводов: красный, зеленый, синий, земля и sync. Но описания поконкретнее нет. Непонятно как распаивать их на vga-разьем. Неясно куда паять землю и какая нежна синхронизация. Буду экспериментировать.
Подключил интерфейс. Все быстро очень. Правда я заранее ко всему подготовился и все нужные провода заранее замерил, нарезал, спаял для удобства и т.д.

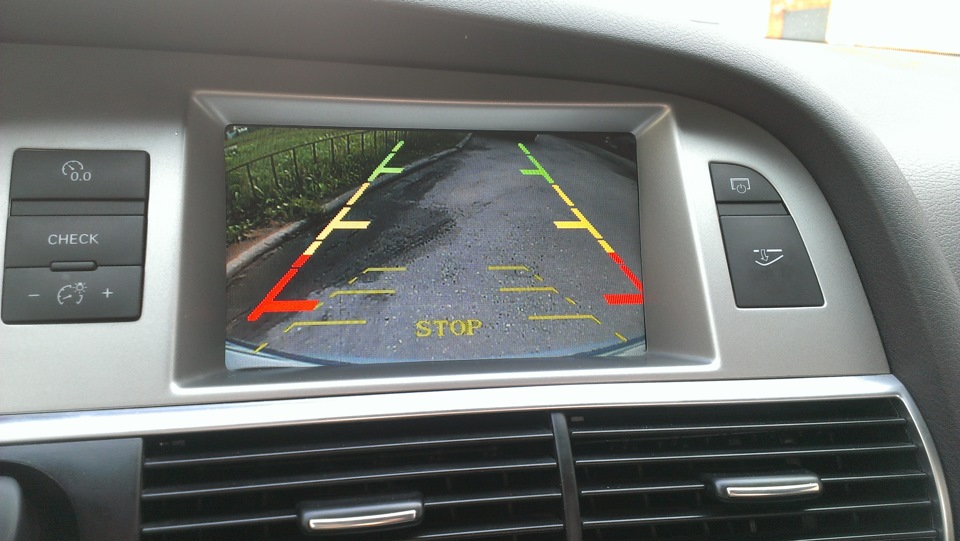

Провод от монитора оттыкнул от MMI и воткнул в интерфейс, а комплектный из интерфейса в MMI, втыкнул передатчик камеры и врубил питание. Все заработало прекрасно) Есть возможность настраивать парковочные линии внутри интерфейса. Так быстро все поставил что нечего и фоткать то…
Созрело несколько вопросов в техподдержку уже, например:

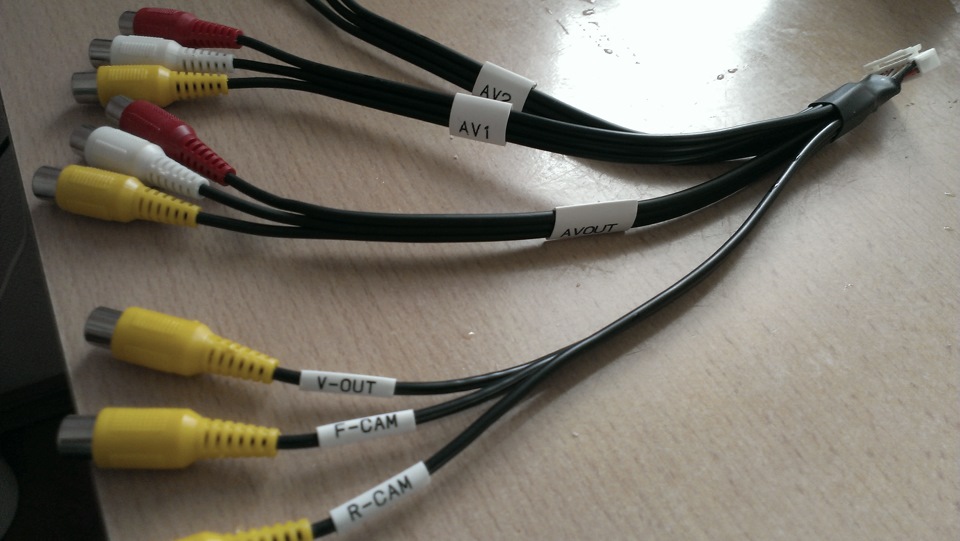

Как работает вход F-cam? Это вроде передняя камера, но нет ясности как интерфейс ее включает.
Какая распиновка RGB-кабеля? Там 5 проводов R, G, B, Gnd (неясно какая), Sync (неясно какая)… Это хозяйство надо как-то на VGA разъем присабачить. спаял их на старом VGA кабеле, посмотрим что получиться.
А получится ничего… Другая синхронизация картинки нужна, композитная, а тут в VGA H/VSync. Покупаю щас адаптер VGA-RGBs. Нашел на Ebay типа для подлючения мониторов игровых автоматов или что-то типа того.
Транскодер, он же видеоинтерфейс. Что это и зачем он нужен?
Небольшая статья о назначении этого замечательного устройства, которое позволяет воплотить в жизнь те возможности, которые не предоставляет завод-изготовитель. Ну или предоставляет, но за космический ценник))
То есть по факту можно взять автомобиль с Audio20 и превратить его в серьезный мультимедийный центр, ничем не уступающий, а где-то и превосходящий Comand.
Для тех, кто не дочитает до конца: готов ответить на все интересующие вопросы и буду благодарен за комментарии 🙂

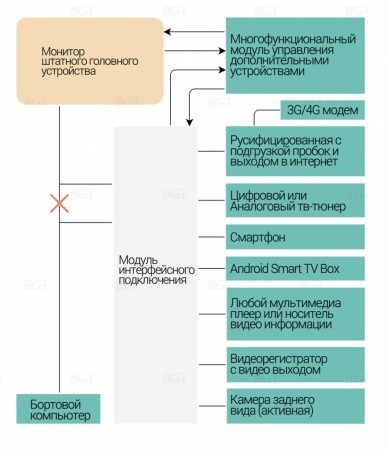

Транскодер (модуль интерфейсного подключения, видео интерфейс, Interface) –это преобразователь видеосигнала сторонних источников в штатное автомобильное головное устройство.
При помощи него можно подключить к штатному монитору автомобиля такие видеоустройства, как дополнительные навигационные блоки скрытой установки, камеры заднего, переднего, боковых видов, TV-тюнеры, dvd, HD проигрыватели, устройства для подключения смартфонов SMI, видеорегистраторы и т. д. Также, используя дополнительные контроллеры, можно организовать управление всеми подключенными устройствами при помощи штатных органов управления автомобиля.
Транскодер — это основа для создания расширенной мультимедийной системы Вашего автомобиля.
Мы рекомендуем автовладельцам приобретать автомобили с минимальным функционалом и предлагаем «заряжать» эти машины (добавлять максимально возможное количество дополнительных функций) с помощью транскодера и системы мультимедиа в связи с трудностью изменения максимальной комплектации из-за сложного технического оснащения. При этом возможно максимально раскрыть потенциал минимальной комплектации за меньшую стоимость, путем добавления, а не изменения опций автомобиля.
Следует заметить, что всегда есть что-то, что можно добавить даже в самый современный автомобиль с максимальной комплектацией.
Зачастую у владельцев автомобилей возникают сомнения – не повредит ли транскодер и дополнительное оборудование его автомобилю, не лишиться ли он гарантии на новый автомобиль после подключения «допов»? Спешим развеять ваши опасения: так как разработка и производство транскодеров осуществляется теми же людьми, что и разработка штатных мультимедийных систем, никакого вреда вашему автомобилю не нанесет ни транскодер, ни дополнительное оборудование. В настоящее время, все подключения используются с помощью оригинальных коннекторов, созданных специально под каждую марку автомобиля.
Очень часто происходит так, что дополнительное оборудование, установленное с помощью транскодера, выдает максимальный потенциал по сравнению со штатной мультимедийной системой.
Установив транскодер на свое авто, Вы сможете добавлять оборудование по желанию и необходимости.
Для тех, кто все же дочитал до конца: спасибо за внимание, и следите за новостями! 😉
Видеоинтерфейсы
Причина уценки: распродажа остатков.
Осталось в наличии: 1 шт.
Устройство приема и передачи AVS01WK для беспроводного соединения и передачи видео с камеры заднего вида на автомонитор.
Видеоинтерфейсы
Видеоинтерфейс — это адаптер для вывода изображения с задней и передней камеры машины на дисплей. На сегодняшний день, уже не возникает особых проблем с выбором и приобретением этих устройств. Если раньше было сложно найти подходящий видеоинтерфейс для Mercedes, например, или других элитных марок автомобилей, то на данный момент рынок предлагает довольно обширный ассортимент продукта в этой среде. Еще одним названием видеоинтерфейса в автомобиль является термин «транскодер».
Камера переднего и заднего вида, навигационный блок, DVD и HD-плеер, а также дополнительные устройства приема и передачи сигнала и кабели — это необходимые элементы для подключения и функционирования видеоинтерфейсов для Audi, Volkswagen и остальных известных марок. Будьте внимательны, покупая транскодер на свою машину, так как он должен подходить под марку и модель каждого автомобиля. Некоторые представленные на нашем сайте видеоинтерфейсы подходят нескольким маркам машин.
Возможность автомобильных видеоинтерфейсов
Многие автолюбители думают, что единственной функцией транскодеров является подключение устройства к монитору и вывод картинки на дисплей экрана. Но на самом деле,большинство девайсов имеют также следующие преимущества:
Приобретая видеоинтерфейс для камеры заднего вида, имейте в виду, что он отличается комплектацией от устройства с двумя каналами, но в целом, процесс подключения одинаково прост.
